Настройка и ремонт на газови водонагреватели със собствени ръце: ръководство за собственици на водонагреватели

Не е ли вярно, че след като сте похарчили пари за инсталиране на бойлера, искате в къщата винаги да има гореща вода с определена температура? Но дори и най-модерното оборудване дава грешки. Какво да правите, ако от крана тече ледена вода или обратно – вряла?

Може ли да извършвате ремонт на газови бойлери със собствени ръце или е по-добре да извикате газови специалисти? Нека заедно решим кои проблеми с водонагревателното оборудване можете да разрешите самостоятелно. Ще разгледаме и изброим за кои неизправности задължително е необходим майстор.

От представената от нас статия ще научите как да възстановите работоспособността на газовия агрегат и как да го настроите на оптимален режим. Ще ви запознаем с типичната конструкция на уредите, работещи със синьо гориво, и с характерните за тях грешки в работата.

Конструкция на газови бойлери

За да ремонтирате каквото и да е оборудване, е необходимо да знаете неговите конструктивни особености.

За битови нужди се използват газови бойлери от 3 основни типа:

• накопителни;
• проточни;
• комбинирани.

Най-популярни са газовите проточни бойлери. Съкратено ГПВН. По ГОСТ те се определят като водонагреватели за мигновено действие. В такива уреди водата се нагрява само при включен кран.

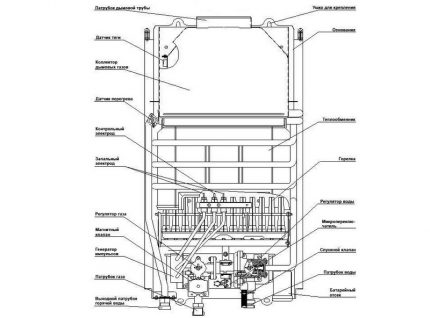

Стандартната схема на ГПВН включва множество елементи, групирани в зависимост от изпълняваните функции: газов тракт, тракт на горене, воден контур и т.н. Например, горелките се отнасят към газовия тракт, а топлообменникът – към тракта на горене.

Техническите изисквания към битовите проточни газови бойлери, оборудвани с атмосферни горелки, се установяват от ГОСТ Р 51847-2009. Там също се дава тяхната класификация.

Особености на диагностиката и ремонта

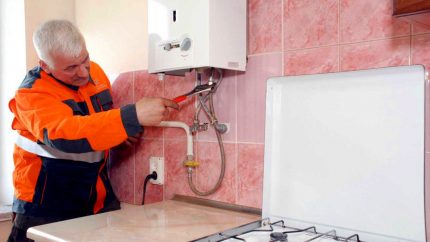

Производителите обикновено посочват в придружаващата документация, че ремонтът на ГПВН трябва да се извършва само от служители на сервизната компания.

В съответствие с изискванията за безопасност на труда такива работи се извършват от пълнолетни лица, преминали професионална подготовка и притежаващи лиценз от Госпромнадзор.

Ако все пак решите да отстраните дребни дефекти самостоятелно, трябва да помните за взривоопасността и задушаващото действие на втечнения и природния газ, да сте готови за аварийни ситуации, да умеете да използвате средства за противопожарна защита.

Имайте предвид, че един и същ проблем в работата на оборудването може да бъде причинен от различни причини. Например, отваряте кранчето за гореща вода, но газовият бойлер не се включва. Причина за това могат да бъдат замърсени филтри, повреда на органите за управление и още около десет други причини.

С трудностите при диагностиката се сблъскват както домашните майстори, така и представителите на сервизни компании. Но газовиците имат опит и професионално оборудване, което значително улеснява и ускорява решаването на задачата. Домашният майстор често е въоръжен само с отвертка и регулируем ключ.

Преди да пристъпите към самостоятелен ремонт, адекватно оценете своите ресурси, претеглете всички „за“ и „против“. Това ще ви помогне да спестите време и да избегнете рискове.

Не забравяйте, че всички ремонтни операции, за извършването на които е необходимо да се свали лицевият панел на корпуса или да се премахне изцяло, трябва да се извършват от газовици от организацията, с която е сключен договор за обслужване и доставка на газообразно гориво. В случай на самостоятелна намеса гаранцията от производителя се анулира.

Ако гаранционният срок отдавна е изтекъл, можете сами да извършите най-простите действия за възстановяване на работоспособността на газовия бойлер. При установяване на причините за неизправностите не е необходимо веднага да демонтирате и разглобявате апарата.

Действайте от простото към сложното, първо проверете:

• отворени ли са спирателните кранове за вода и газ;
• има ли газ в бутилката (ако колоната работи с втечнено гориво);

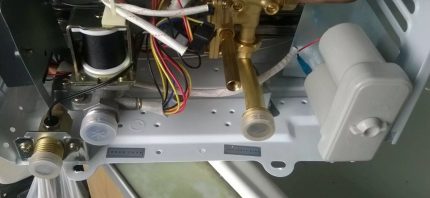

• правилно ли са поставени елементите на захранване в батерийния отсек и дали има заряд.

Този принцип работи при повечето типични неизправности. В бъдеще няма да се връщаме към него, като считаме, че вече сте извършили първичната диагностика, но не сте успели да се отървете „с малко кръв“.

Защо водата се загрява лошо?

С течение на времето каналите на горелката натрупват прах, по ребрата на топлообменника се отлага сажди. В резултат на това реалната топлинна производителност спада и от кранчето тече едва топла вода. Свързани проблеми: колонката не се включва, горелките пушат и самоволно гаснат.

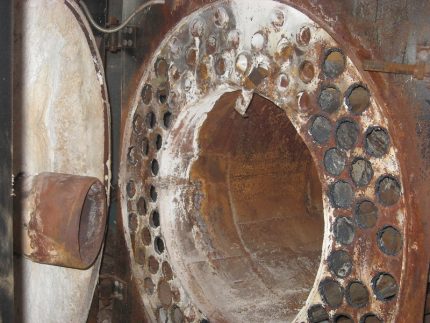

Водата, постъпваща в топлообменника от кладенец или водопровод, съдържа соли на магнезий и калций. При нагряване те се отлагат по вътрешните повърхности на топлообменника под формата на котлен камък.

Топлопроводността на неръждаемата стомана и медта, от които се изработват топлообменниците, е съответно 45 и 401 W/m²×К. Тези показатели незначително варират в зависимост от марката на метала. Топлопроводността на котления камък е много по-малка – само около 0,2 W/m²×К.

Това означава, че дори малък нагар по стените на топлообменника води до намаляване на топлообмена. Като следствие се увеличава времето за загряване на водата. Отлаганията намаляват диаметъра на проходното сечение, поради което намалява потокът на вода.

Как да почистите топлообменника?

В домашни условия се използва предимно химическият метод. Той е универсален и подхожда както за разглобяеми, така и за заварени/споени топлообменници. Прилагат се специални почистващи препарати, които не реагират с метала, но разтварят карбонатните отлагания.

Преди почистване е необходимо:

• да се спре подаването на газ и вода;
• да се източат остатъците от вода, като се отвори кранът;
• да се свали защитният кожух;
• да се откачат захранващите тръби и кабели;
• да се извади топлообменникът.

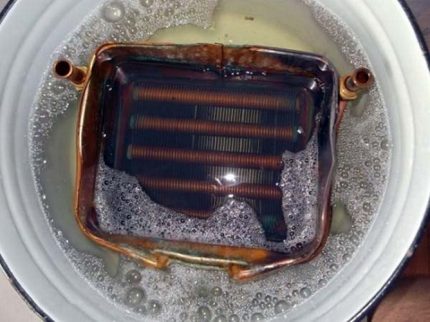

Налейте в дълбок леген топла вода с добавен препарат за миене на съдове. Поставете в легена топлообменника и блока на газовата горелка. С мека четка почистете саждите от радиаторната решетка, измийте частите със струя чиста вода, като не забравяте каналите, по които се подава газ към горелката.

За отстраняване на котления камък поставете топлообменника в леген с дъното нагоре (с радиатора надолу и с входа и изхода на тръбата нагоре). Налейте в тръбата средство против накип. След разтваряне на котления камък излейте течността и измийте обстойно топлообменника. Извършете обратен монтаж и свързване.

Пластинчатият топлообменник преди почистване може внимателно да се разглоби. При това не пропускайте възможността да го огледате и да оцените състоянието му. Ако износването на пластините е значително, по-добре е да ги замените веднага. При малък слой котлен камък вместо специални течности може да използвате обикновен трапезен оцет или разтвор на лимонена киселина.

Времето за измиване варира от 30 минути до денонощие и повече, в зависимост от свойствата на почистващия препарат и дебелината на отлаганията. След отстраняване на замърсяванията, топлотехническите показатели на колонката трябва да съответстват на посочените в паспорта.

Профилактика на образуването на котлен камък

Използването на смесители в системата за водоснабдяване предполага смесване на студена и гореща вода. Такъв метод води до ускоряване на образуването на котлен камък. Препоръчва се да използвате отделен кран за гореща вода, а повишаването или понижаването на нейната температура ще се улесни от регулатора на разхода на газ.

Ако при нагряване на водата нейната температура често се повишава над 60 градуса, котленият камък се образува по-бързо. Не пълнете ваната с вряла вода за последващо разреждане със студена вода. Настройте правилно апарата и вода с комфортна температура ще тече веднага от крана. Препоръчителната температура за вана и душ е в границите 37-42 градуса.

Към бързото натрупване на сажди водят продължителното нагряване на вода при максимален пламък на горелките, лошата тяга на комина, непълното изгаряне на газ и наличието на примеси в него.

Какво да правите, ако бойлерът не се включва?

Отворили сте крана за гореща вода, но няма искров разряд и проточният газов бойлер не се запалва? Възможно е по електродите на свещите да се е образувал нагар. В много модели тези части могат да се почистят през наблюдателния отвор, като използвате четка с дълга дръжка.

Понякога водонагревателите не работят поради слабо водно налягане. Проверете филтъра и при необходимост го почистете или сменете, изплакнете топлообменника. Отворете напълно спирателния кран. Ако налягането остане слабо, обърнете се към управляващата компания.

Трудностите със запалването на газовата колонка често са причинени от повреда на еластичната мембрана, разположена в началото на водния контур. При отваряне на крана възниква разлика в налягането, поради което мембраната се извива и чрез пръчката въздейства върху газовия клапан. В резултат газът постъпва към горелките.

При многократни огъвания мембраната се износва, разтяга се, къса се и вече не изпълнява функциите си по подходящ начин. Губеща еластичност или цялост, тя не е способна да натиска пръчката с достатъчна сила. Газовият клапан не се отваря или се отваря непълно.

Поради недостиг на гориво водонагревателят не работи. Алгоритъмът за смяна на мембраната е следният:

• спиране на подаването на вода и газ;
• сваляне на корпуса;
• откачане на тръбичките и проводниците;
• изваждане и смяна на мембраната;
• обратно сглобяване.

След приключване на работата, с помощта на сапунен разтвор се проверява херметичността на разглобяемите съединения.

Самопроизволно угасва горелката

Водонагревател с отворена горивна камера се включва нормално, но по време на работа дюзите му загасват. Този проблем може да бъде свързан с недостатъчно въздух, който се забира директно от помещението, където се намира апаратът.

При плътно затворени пластмасови прозорци въздухообменът с улицата е затруднен, което води до задействане на защитната система и пламъкът на горелката загасва.

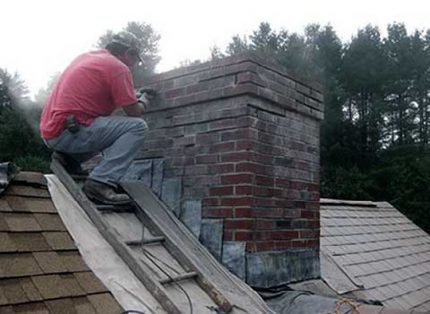

Блокирането на работата на газовия водонагревател може да настъпи поради слабо отвеждане на димните газове. Често срещана причина за този проблем се счита запушването на коминната тръба.

Отворете леко прозореца, изчакайте около 10 минути и включете колонката. Ако тя отново загасне, проверете пътя на продуктите на горене. При водонагревателите с атмосферни горелки това са обикновени комини, притежаващи естествена тяга.

Газовиците проверяват тягата с помощта на анемометър. Уредът позволява да се определи обемът на въздуха, преминаващ през комина. Домашните майстори използват тънка хартия, която трябва да се нареже на ленти с ширина около 2 см и дължина около 20 см и да се доближи до входния отвор на комина на разстояние 5 см.

Предварително трябва да изключите колонката, да извадите газоотвеждащата тръба и да отворите леко прозореца. Ако хартиените ленти не се увличат от въздушния поток и не докосват входа на комина, значи е време за почистване.

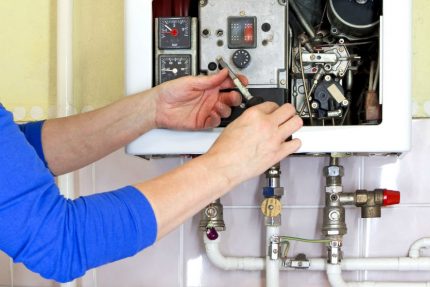

Устройството за запалване не действа, ако е нарушено подаването на газ, запушена или закоптяна е свещта за запалване. Също така към причините се отнася повреда на трансформатора на устройството за запалване или нарушение на свързаната към него електрическа верига.

Имайте предвид, че при течове газът се натрупва в отвеждащите шахти. Затова не си струва да изкушавате съдбата, проверявайки тягата с помощта на горящ кибрит, свещ или запалка.

Горелката работи при затворен кран

Вие изключихте крана за гореща вода, но горелката не възнамерява да угасне? Най-вероятно е заял щокът на газовия или водния контур. Това е случай, в който не може да се мине без специалисти.

Но на първо място е необходимо да се прекъсне достъпът на газ до апарата, като се затвори спирателният кран на газовата магистрала, и едва след това да се обадите на сервизната служба.

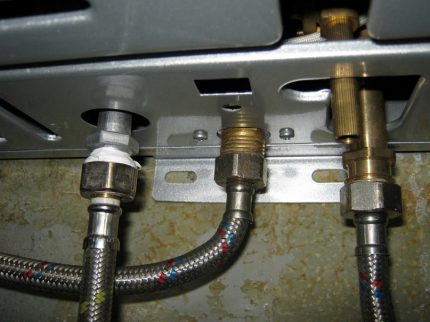

Теч през разглобяемите съединения

Спирателният кран се монтира на тръбата за подаване на студена вода с помощта на накидна резбова гайка. Тръбата, по която горещата вода постъпва във водопроводната система, се присъединява към патрубка на топлообменника по аналогичен начин.

Всички разглобяеми съединения на водния контур се уплътняват с уплътнения от безасбестов паронит, тефлон или маслобензиноустойчива гума. Износването на уплътненията води до нарушаване на уплътняването на съединенията и до течове.

Преди смяна на уплътнението колонката се изключва, водата във водопроводната система се спира, гайките се отвиват, износените уплътнения се изваждат и на тяхно място се поставят нови.

Бойлерът силно шуми

Изправното газово оборудване работи много тихо и в това е едно от неговите предимства.

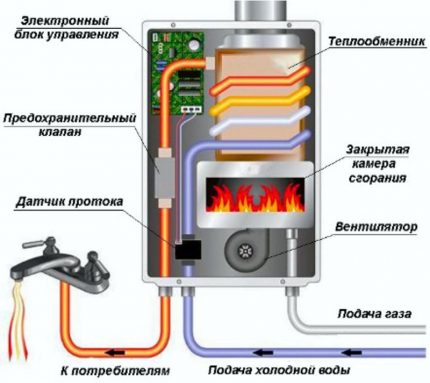

Газовите бойлери със затворена горивна камера са оборудвани с вентилатори, които нагнетяват необходимия за горенето въздух и отвеждат димните газове.

Повишеното ниво на шум свидетелства за прекомерен воден поток в топлообменника или за нейното прегряване.

Измерете температурата на водата в крана и, в зависимост от резултата, регулирайте разхода на вода или газ в посока на намаляване.

Проблеми на системата за безопасност

За да отговарят газовите проточни водонагреватели на изискванията за безопасност, производителите ги оборудват с разнообразни сензори. Ако горелката по някаква причина е угаснала, а газът продължава да постъпва, може да се взриви газовъздушната смес.

Сензорът за наличие на пламък помага да се предотврати такова развитие на ситуацията. Между неговия контролен електрод и пламъка на горелката възникват йонизационни токове, на основата на които се формират дискретни сигнали. При отсъствие на пламък задействат отсечни клапани и подаването на газ се спира.

Ако сензорът е монтиран по такъв начин, че електродът докосва частите на горелката или се намира твърде далеч от пламъка, неговата коректна работа става невъзможна. Това води до изключване на колонката. За решаване на проблема е достатъчно да се промени разположението на електрода.

За контрол на температурата на водата на тръбата на топлообменника се монтира сензор за прегряване. Обикновено той представлява термореле с биметални термочувствителни елементи.

Когато температурата на водата се приближи до точката на кипене (85°C), формата на термочувствителните елементи се променя, което води до разкъсване на електрическата верига на захранване на електронния блок и колонката се изключва.

Повреда на сензора за прегряване, прекъсване на електрическата верига водят до преждевременно изключване на колоната, дори ако водата не е успяла да се нагрее.

След като се изключат други възможни причини за неизправност, с помощта на мултицет се проверява целостността на токопроводящите жила на електрическата верига. При липса на прекъсвания се извършва проверка на сензора и при необходимост се заменя с изправен.

За целта се откачат и двата проводника от сензора, се отвинтват винтовете за закрепване, които фиксират уреда на топлообменника. Сега остава да се извади старият сензор и да се монтира нов.

Опресовка на водния контур

След ремонта на газовия бойлер с разглобяване на водния контур трябва да се провери херметичността на тръбите и съединенията. Най-ефективният метод е опресовката. Запълват контура с вода, чиято температура е от 5°С до 25°С. Температурата на въздуха в помещението трябва да бъде над 0°С.

С помощта на ръчна или електрическа помпа се повишава налягането в контура до изпитвателната стойност. Издържа се не по-малко от 5 минути, като се контролира налягането с помощта на два манометъра, предварително монтирани в две точки на системата.

Ако налягането не е паднало с повече от 10%, водният контур се счита за херметичен. В противен случай отново се извършва диагностика на неизправностите, а след отстраняването им – повторна проверка на херметичността.

Изпитвателното налягане е 1,5-2 пъти по-високо от работното, посочено в паспорта на водонагревателя. Точните стойности за колони от различен тип лесно се намират в ГОСТ Р 51847-2009. Не може да ги надвишавате, затова по време на опресовката е необходимо внимателно да следите работата на помпеното оборудване.

Регулиране на температурата и водния поток

Все по-голяма популярност придобиват колоните, оборудвани с електронен блок за управление и дисплей за извеждане на актуална информация. Благодарение на такова техническо решение настройката на газовия водонагревател се състои в избор на нужния режим, който след това се поддържа автоматично.

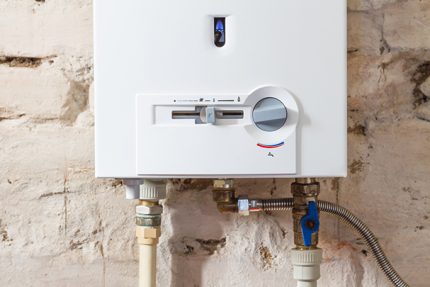

Колоните с механична система за управление са снабдени с въртящи се дръжки, разположени на предната част на корпуса. Едната от тях служи за регулиране на разхода на газ, втората регулира разхода на вода. При редица модели има и трета дръжка – „зима/лято“.

При ниско налягане във водопроводната мрежа дръжката за разход на вода се настройва на минимум. Ако налягането на водата на входа е нормално, дръжката може да се настройва на максимум.

Регулирането се извършва при отворен кран, като се вземат предвид нормативните параметри, посочени в инструкцията за експлоатация. Грешките водят до угасване на пламъка на горелката

Температурата на водата, постъпваща в крана от колоната, зависи пряко от разхода на газ. За да се намали или увеличи, разходът на газ съответно се намалява или увеличава.

Процесът на регулиране е следният:

• затворете крана за подаване на газ;
• настройте дръжката за разход на газ на минимум;
• отворете крана за подаване на газ;
• включете крана за топла вода;
• дайте няколко минути за загряване;
• да се измери температурата на водата, която постъпва от крана;
• ако водата не е достатъчно гореща, завъртете дръжката на разхода на газ с едно деление;
• продължете регулирането до достигане на необходимата температура на водата.

Ако топлопроизводителността на бойлера не позволява да се нагрее водата до необходимата температура дори при максимален разход на газ, завъртете леко спирателния кран на водопровода. Обемът на водата, която постъпва в колоната, ще намалее, а нейната температура ще се повиши.

Комбинацията от минимален разход на вода и максимален разход на газ може да доведе до прегряване, задействане на системата за защита и изключване на горелката. В такъв случай трябва леко да промените настройките, за да се постигне оптимален баланс.

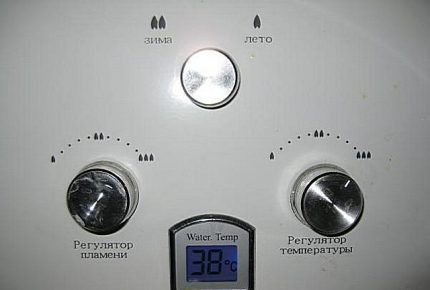

Газовите бойлери от ново поколение са снабдени с електронни дисплеи, на които се изобразяват функциите на уреда, необходимите за настройка параметри и работни характеристики.

През зимата температурата на водата във водопроводната мрежа може да спадне до 4 градуса, а през лятото да се повиши до 20 градуса и повече. За да се избегне прегряване или недостатъчно нагряване на водата при сезонни промени на температурата, много съвременни колони са снабдени с допълнителна дръжка. Тя трябва своевременно да се поставя в положение, съответстващо на сезона.

Изводи и полезно видео по темата

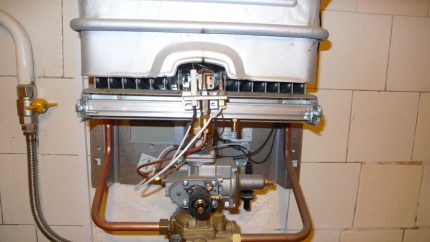

Собствениците на проточни бойлери понякога се сблъскват с трудности при запалване – не успяват да запалят запалителната свещ от първия път. Проблемът може да се реши самостоятелно:

При повреда на електромагнитния клапан подаването на газ към горелките се прекъсва, задейства се системата за безопасност и колоната се изключва. Проверката на изправността на този компонент може да се извърши и самостоятелно:

На собствениците на газови бойлери просто им е необходимо да знаят устройството на уредите, за да разберат своевременно в какво може да е проблемът и да предотвратят възникването му. Струва си да се запознаят и с типичните неизправности, които се случват по време на експлоатация. Не е изключено да успеете да отстраните сами несложните нарушения в работата.

Пишете, моля, коментари в разположения по-долу блок, публикувайте снимки по темата на статията, задавайте въпроси. Разкажете за това как се справихте с неизправностите на газовия бойлер със собствените си ръце. Не е изключено вашите съвети да могат да използват посетителите на сайта.
