Печка от тухли за дома: насоки за избор на оптимален тип и примери на порядовки за самостоятелни майстори

Огнището е сърцето на сградите, които не са свързани с централизирани мрежи. То генерира необходимата за живот топлина и дарява енергия за приготвяне на храна. От неговата производителност и ефективност зависят и микроклиматът в постройката, и непосредствените срокове на нейната експлоатация, а това са много важни фактори за експлоатацията на агрегата, съгласни ли сте?

В представената от нас статия подробно е изложено как грамотно да се изгради пещ от тухли за дома. Приведени са схеми за строителство на домашно огнище, досконално са разгледани технологични нюанси. Ние предлагаме внимателно подбрана, скрупульозно проверена, потвърдена от практиката информация за избор и устройство на тухлени пещи.

На начинаещите печкари и собственици на крайградска собственост, които желаят да контролират работата на наети майстори, ще помогнат предложените от нас сведения, които се опират на строителни изисквания. Отлична помощ в усвояването на материала ще представляват фотоизображенията и видео-ръководствата.

Подбор на конструкция на тухлена пещ

В конструктивното изобилие на тухлени пещи не е лесно да се ориентирате. Въпреки това на собствениците на крайградска недвижимост, които желаят да обзаведат дома си с агрегат от тухли, този труден въпрос трябва да се проучи. По-добре е предварително да се определи оптималният по предназначение и устройство вариант, отколкото да се преустройва и модернизира.

Деление на тухлените пещи на видове се извършва по следните аспекти:

• Предназначение.
• Тип движение на газовете.
• Производителност.
• Периодичност на топене.
• Геометрични данни.

В идеалния случай безупречната лично за вас пещ се подбира по два-три най-важни критерия. Нека разгледаме какво трябва да се отнесе към значимите според вас аспекти, което ще стане основа за избор на оптималния тухлен агрегат.

Класификация на пещите по предназначение

По предназначение печките от тухли за частни домакинства се разделят на три групи:

• Отоплителни. Тухлени съоръжения, които изпълняват единствената задача – доставка на топлина в обслужваните помещения. Отопляемите стаи могат да бъдат не повече от три. Освен това стените на печката трябва по възможност да служат като част от междустайни прегради.

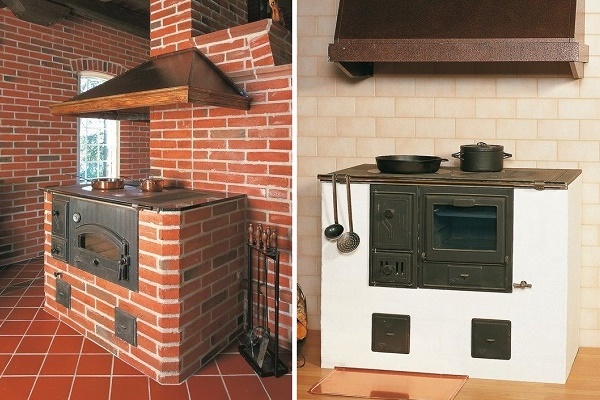

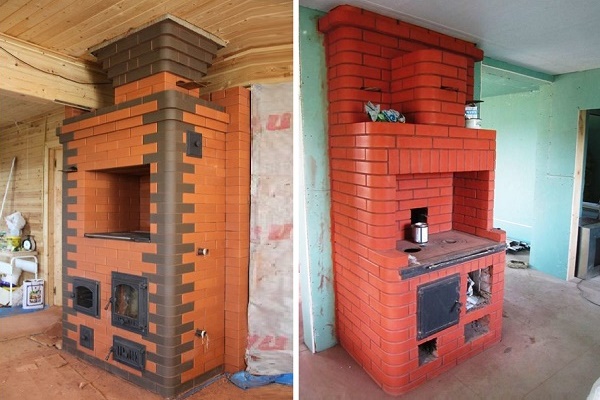

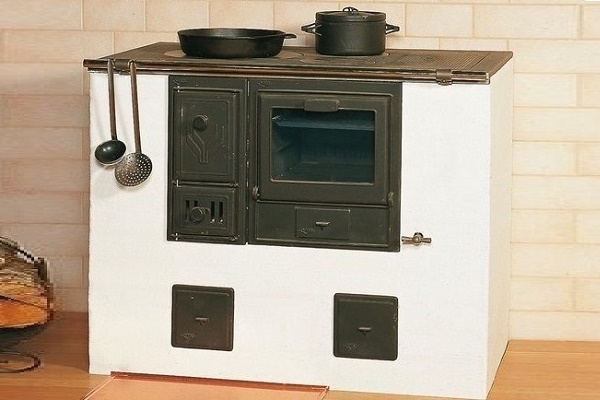

• Отоплително-готварски. Печки, оборудвани и с топлогенерираща повърхност, и с готварска плоча. Към тази категория спадат също тухлени плочи, оборудвани само с готварска чугунена плоча.

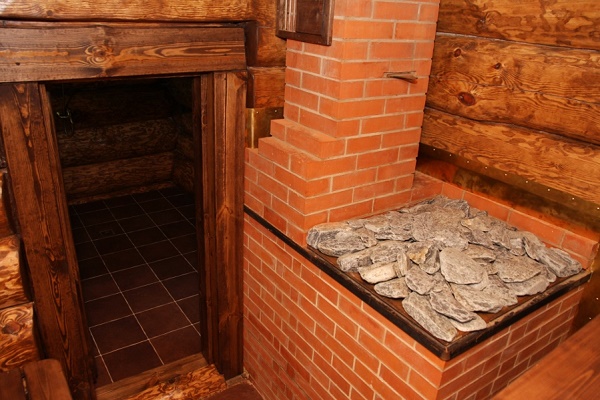

• Специално предназначение. Това са агрегати, предназначени за решаване на тясноспециализирани задачи: печене на хляб, подготовка на баня за приемане на процедури, сушене на бельо или довършителни работи в помещението. В тази група влизат печки за гаражи, оранжерии, работилници.

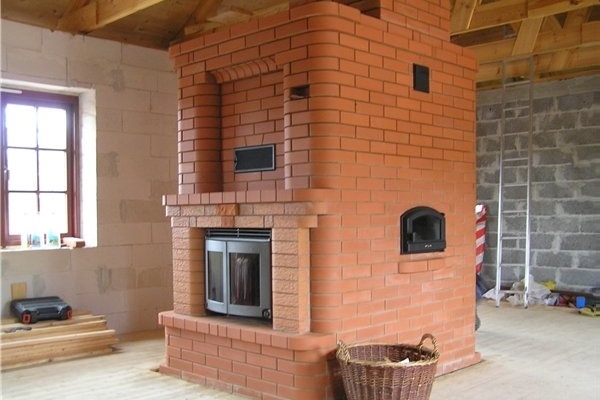

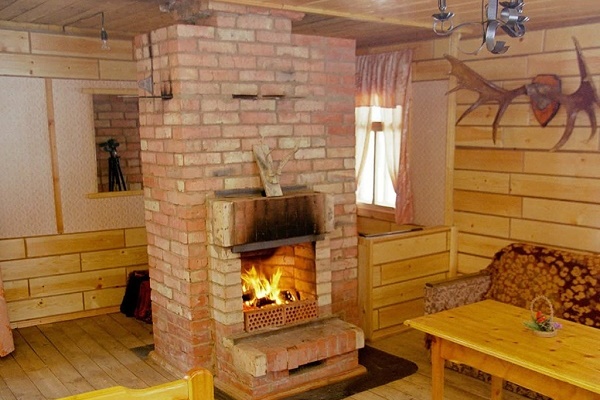

Типични представителки на първата група са холандките, тънкостенни печки, изграждани в рамки, облицовани с плочки и марковски конструкции. Характерни за втората група са руските печки, печки с воден контур и без такъв, както и кухненски огнища.

В третата група има изобилие от вариации. Въпреки това, ако вземем предвид конструкциите, изработени от тухла, основно преобладават банските печки. Макар и те да могат да бъдат метални, те разполагат с тухлена футеровка – облицовка на горивната камера с огнеупорна тухла.

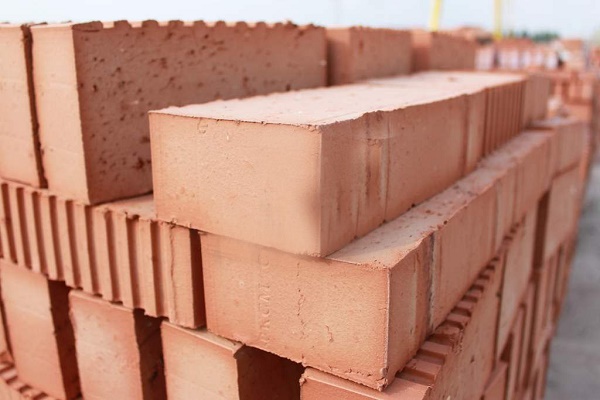

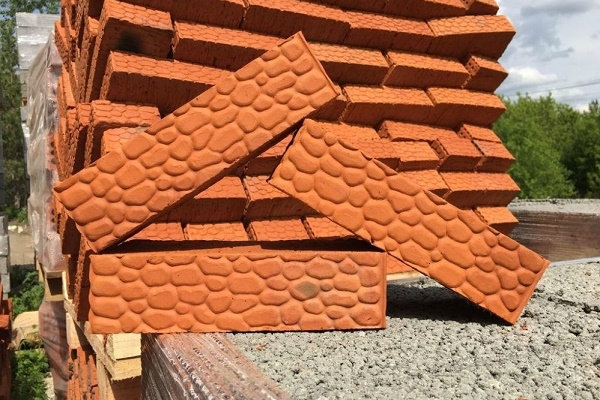

Тухлените печки се изграждат от материал, който притежава висок топлинен капацитет и сравнително ниска топлопроводимост. Просто казано, отоплителните, готварските и банските печки от тухла се нагряват по-бавно от металните, но и запазват топлината много по-дълго.

Ниската топлопроводимост на тухлата е добра още и с това, че въпреки високата температура вътре в горивната камера, достигаща 500-700º, външната повърхност на тухленото съоръжение се нагрява само до 95-100º. Това превъзходно свойство отговаря както на санитарно-хигиенните изисквания, така и на изискванията за безопасност.

Деление на видове по движение на газовете

Приоритетните качества на материала значително допълват конструктивните особености на печките. За повишаване на топлоемкостта в тях са предвидени димни канали и камери, през които известно време циркулира димът, преди да напусне печката през комина и да излезе в атмосферата.

Движението на газовете по димните канали – димооборотите ще опишем опростено по следния начин:

• Димните газове с висока температура, устремявайки се от горивната камера нагоре, срещат по пътя си преграда на печката.
• Натъквайки се на преградата, газовете преминават във вертикални и хоризонтални канали и циркулират по тях, отдавайки топлина на стените на печката.
• Предалият топлина на тухлата димен газ се охлажда, спуска се до изхода в комина и излиза през него навън в атмосферата.

Отбелязваме, че в печки с хоризонтално ориентирани канали охлаждането на газа става по-бързо, тъй като по тях газовете се движат по-бавно, отколкото по вертикалните пътища. В резултат на това топлината по топлоотдаващия масив се разпределя неравномерно, най-често се акумулира на изхода от горивната камера.

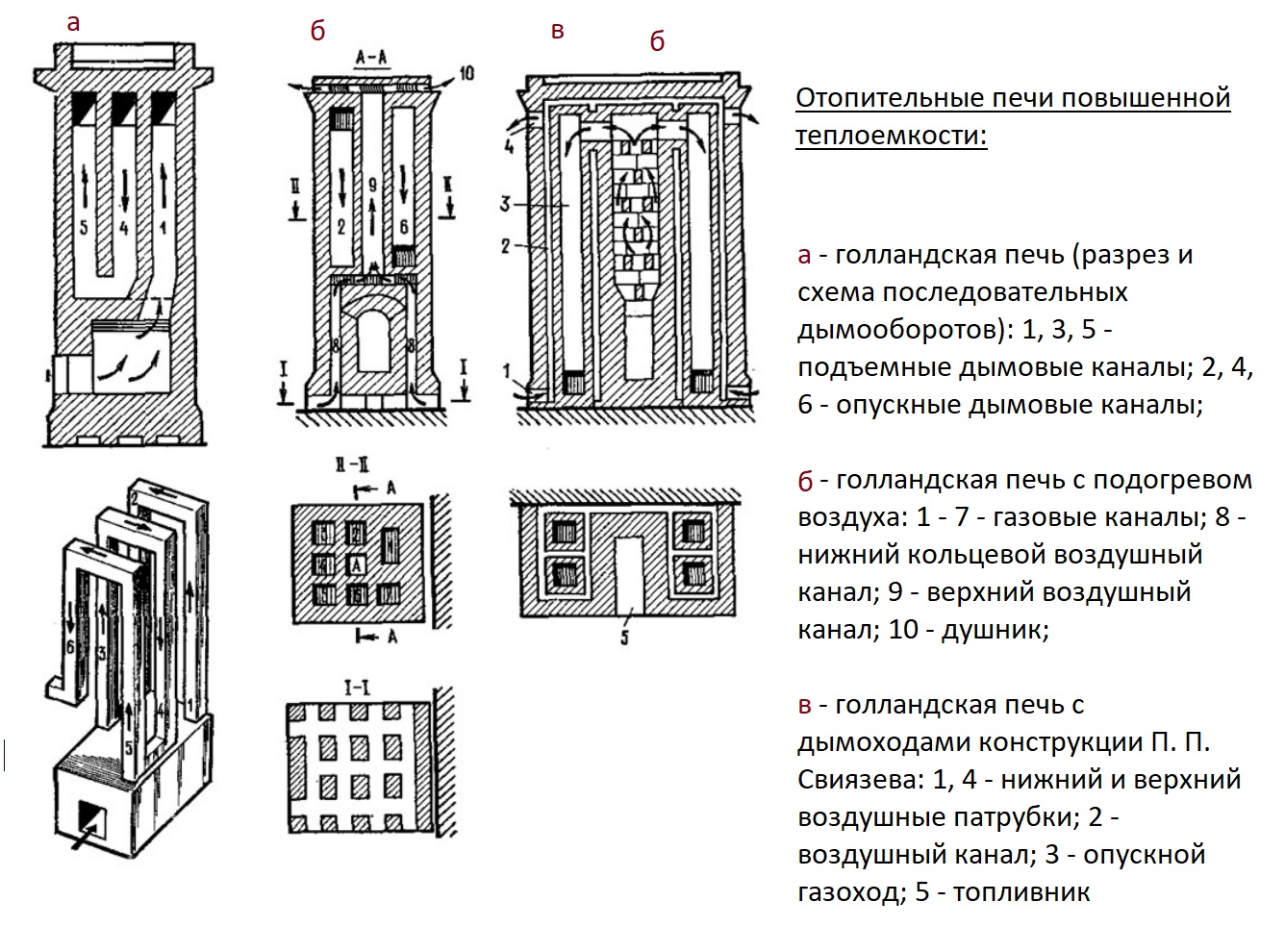

За увеличаване на топлоотдаването вътрешното пространство на тухлените печки се оборудва с димообороти – димни канали, циркулирайки по които димът отдава топлина на масива на агрегата.

В печното строителство преобладават тухлени съоръжения с вертикални димообороти. При тях движението на газа става в резултат на действието на естествените природни закони. Те се свързват помежду си или с излизащия от горивната камера канал чрез къси хоризонтални прегради.

Към недостатъците на съоръженията с вертикални димообороти се отнася забележимата разлика в нагряването на частта от печката, разположена над съседния на горивната камера канал, и канала, съчетан с комина. При агрегатите с хоризонтални обороти долната част на печката се нагрява по-добре, а горе са по-студени, което е по-добре според санитарните норми.

Ако решавате как и каква тухлена печка е най-добре да построите в къщата, трябва да вземете предвид, че димът в идеалния случай се движи по вертикали във възходящо или низходящо направление в зависимост от конструкцията. Само под налягането на натрупалите се над или под тавана газове той преминава в следващия оборот.

Наличието в конструкцията на канали с прекалено голяма дължина, дори ако по площ преобладават вертикално ориентираните пътища, също не е най-добрият вариант. В резултат на прекалено продължителната циркулация газът се охлажда прекалено силно, което, както и в случая с хоризонталните обороти, застрашава с неравномерно нагряване.

Разположението на вертикалните и хоризонталните канали зависи от това, с каква скорост трябва да се движи газът в определена част на печката. В хоризонталните канали димът застоява, а във вертикалните се движи благодарение на гравитационните сили.

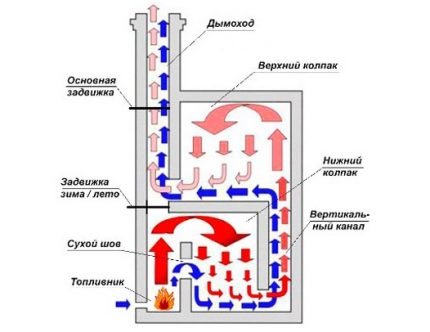

Недостатъците на неравномерното разпределение са до известна степен преодолени в капачковите печки. В тази група печни конструкции традиционните отделни канали са обединени в една камера – капак, разположен над горивната камера.

Газът, изтичайки от горивната камера в капака през тясно отверстие, се удря в горната част на печката. Разтичайки се от удара в различни посоки, той се спуска надолу, откъдето се изтегля в комина под действие на естествена тяга. Схемата с капак позволява равномерно разпределение на топлината, но и тази група има недостатъци – горната част се нагрява по-силно от долната.

По топлоемкост капачковите конструкции превъзхождат печките с обороти. Затова първите се избират за обзавеждане на големи по площ къщи, а вторите за вили и малки постройки, за отоплението на които не е необходим прекалено производителен агрегат.

В капачковите печки димните газове се движат не по система от канали, а в рамките на камери, благодарение на което се изравнява топлоотдаването по цялата площ на печния масив.

Производителност на тухленото съоръжение

Печката е длъжна да покрива топлинните загуби на обработваните помещения. Затова мощността ѝ е пряко свързана с топлотехническите характеристики на стаите. Те се намират чрез сумиране на загубите през стените и пода с тавана, през вратите и прозорците, през вентилационната система.

Изчисляването на топлинните загуби ще даде възможност да се определи производителността на печката, която трябва да бъде малко по-голяма от изчислената стойност, но не повече от 15%. В случай, че мощността на тухления агрегат е по-голяма от посочената граница, следва да се избере друга конструкция.

За да се улесни процесът на избор на най-подходящата печка от тухли за зидане в нискоетажна къща, са разработени номограми. Представената по-долу графика, която опростява изчисленията за избор на печка, е създадена за помещения с една външна стена.

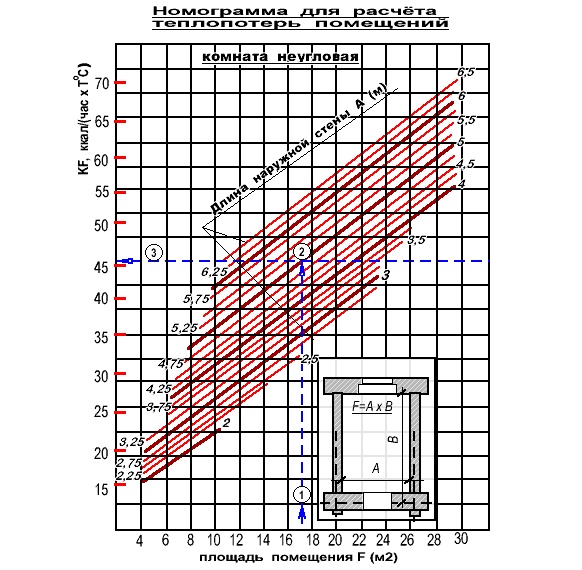

За опростяване и улесняване на изчисленията на топлинните загуби в помещения на нискоетажни къщи са разработени графики. Тази показва зависимостта на площта и загубите на топлина в стаи с една външна стена.

Използването на представената номограма е изключително просто. По абсцисната ос на тази графика трябва да се отложи точка #1 – стойността на площта на стаята, чиито топлинни загуби разглеждаме в момента. Тя трябва да се изтегли нагоре до пресичане с наклонената линия, това е точка #2.

След това вляво от точка #2 се начертава хоризонтална линия до точката на пресичането ѝ с ординатната ос. Това е точка #3, коефициент на външните ограждения, нека го означим с KF. Коефициентът се умножава по средната температура, регистрирана в региона през зимните месеци (намираме я в «Строителна климатология»).

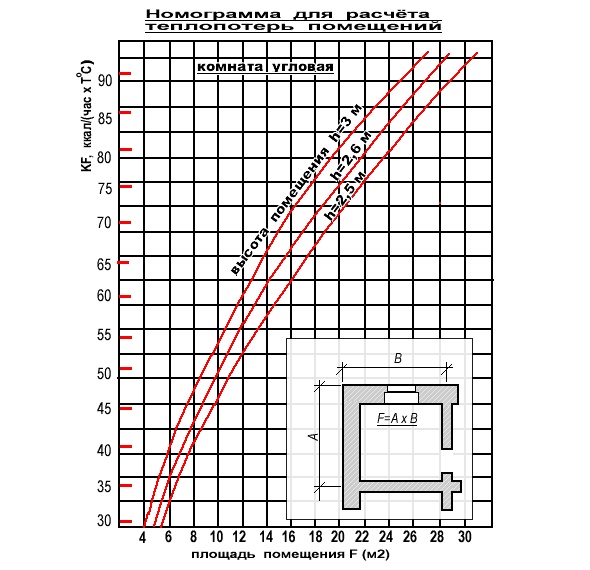

За помещения с две външни стени е разработена друга номограма. За работа с нея освен площта на стаята ще са необходими сведения за височината на таваните.

При изчисленията на топлинните загуби за помещения с две външни стени, освен площта на стаята, трябва да се вземе предвид и височината на таваните.

За изчисляване на топлотехническите характеристики на печки със затворени повърхности, обърнати към стаите, се прилагат корекционни коефициенти. Ако са затворени една или две странични повърхности, получените стойности се умножават по 0,75.

Периодичност на топене на пещта

По периодичност на зареждане с гориво и специфика на неговата преработка печките се подразделят на две групи:

• Периодично действие. Това са печки, в които е необходимо да се зареждат дърва и да се извършва горене няколко пъти на ден. Поради това, че температурата в техните горивни камери понякога достига 1000º, те се отличават с дебели стени. Обикновено се зидат в ¾ или 1 тухла.
• Непрекъснато горене. Тези печки не са предназначени за акумулиране на топлина, затова имат тънки стени, изградени от половин тухла или ¼. Горивото, поставено в характерната за тях шахтова камина, тлее около денонощие, като отделя порционно малко количество топлина.

Тъй като за непрекъснато горене е необходимо редовно подаване на голямо количество кислород, в дачните имоти подобни конструкции не са особено популярни. Вярно е, че те се справят „отлично“ с отоплението на големи частни къщи, производствени и търговски сгради със собствена котелна и механична приточна вентилация.

В нискоетажните вилни къщи преимуществено се инсталират печки с периодично действие. Те се топят веднъж или два пъти на ден, а топлината задържат от 12 часа до цяло денонощие.

Печките с периодично горене се избират според приоритетния брой процеси на топене на ден. В средните ширини печката трябва да се топи два пъти на 24 часа.

Същото е и в северните региони, но топенето на север се увеличава по продължителност. На юг от нашата страна е достатъчно да се топи веднъж.

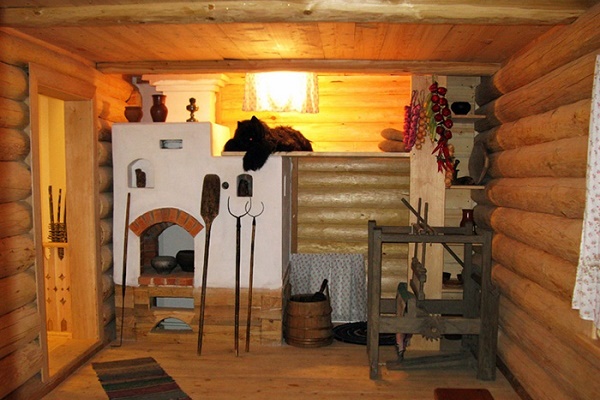

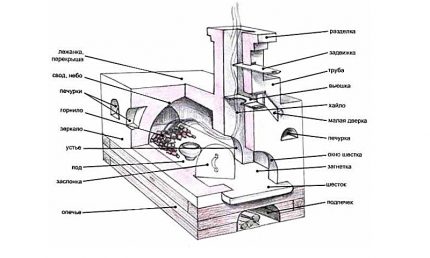

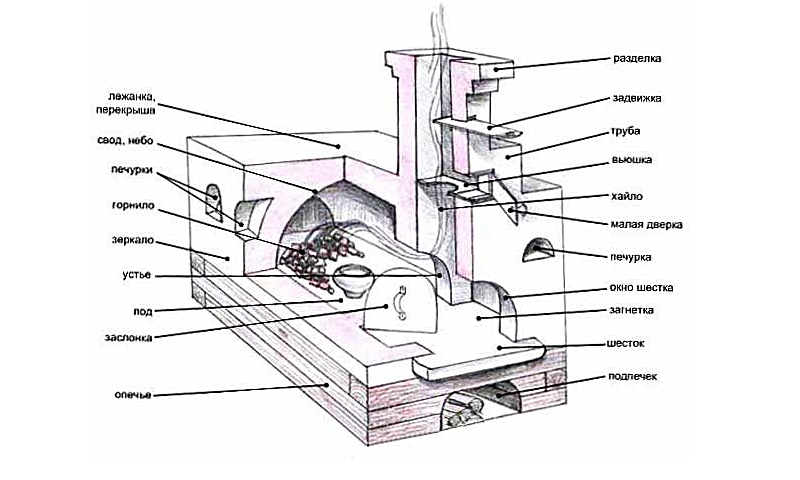

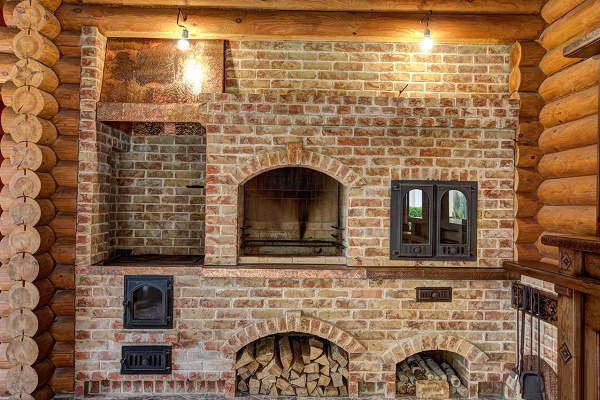

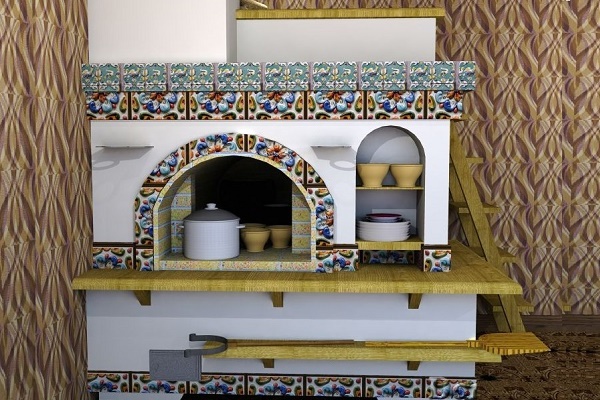

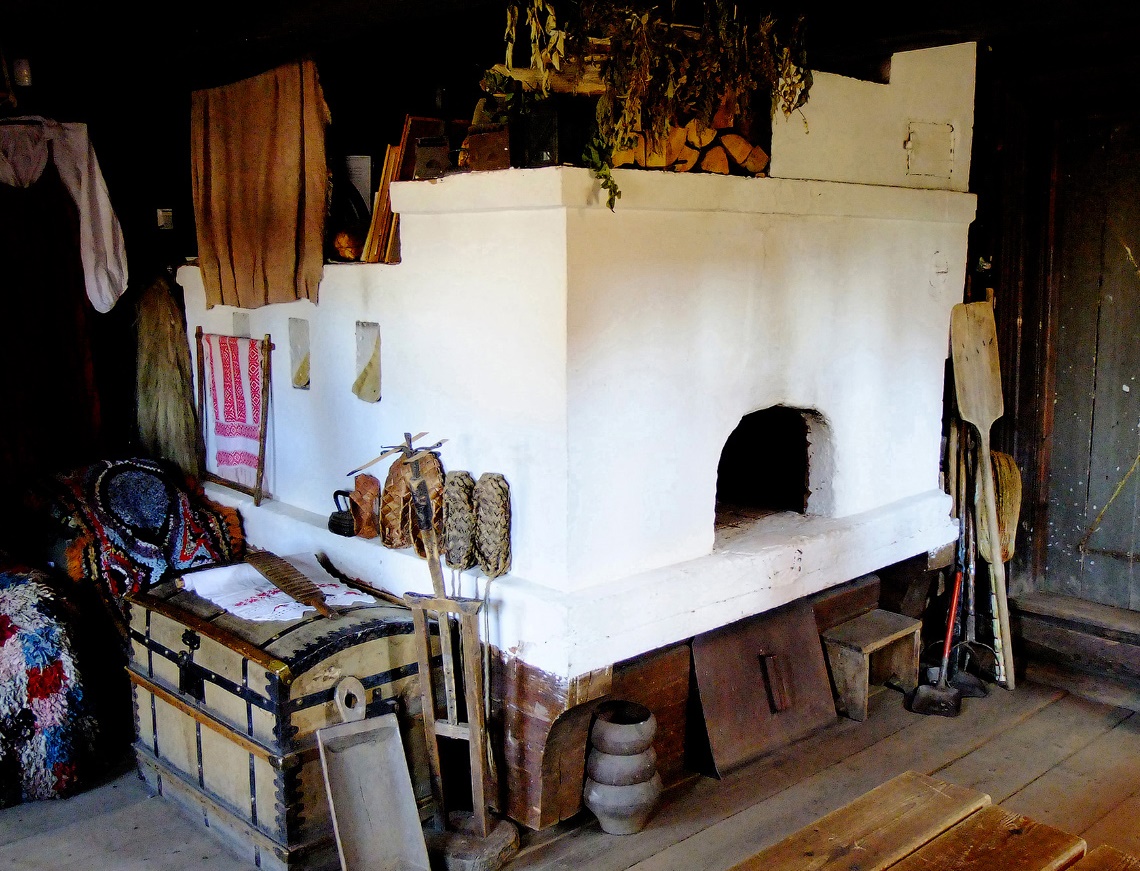

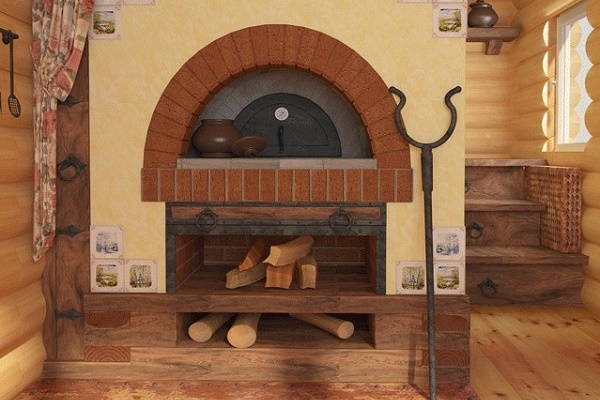

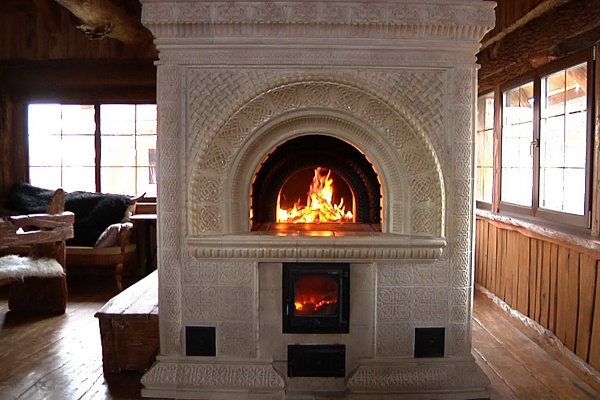

Руската печка – типичен представител на комбиниран отоплително-варене агрегат, в който се приготвя храна, пече хляб, сушат се неща и се отопляват помещения.

Геометрични параметри на агрегата

В план повечето варочни огнища и отоплително-варене печки наподобяват правоъгълник. При това варочните плочи са основно правоъгълни, а комбинираните съоръжения са квадратни или правоъгълни.

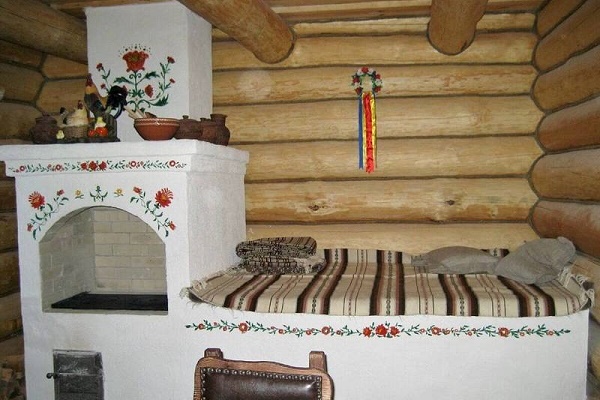

В руските варианти конструкцията обикновено е допълнена с пристроени тухлени лежанки, спални места на горното покритие на печката. Към печките се пристрояват не само лежанки, но и стъпала и печури за сушене на неща, за приготвяне на гъби за зимата и подобни цели.

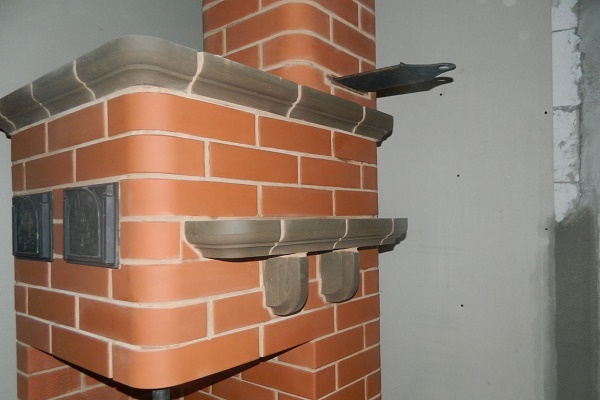

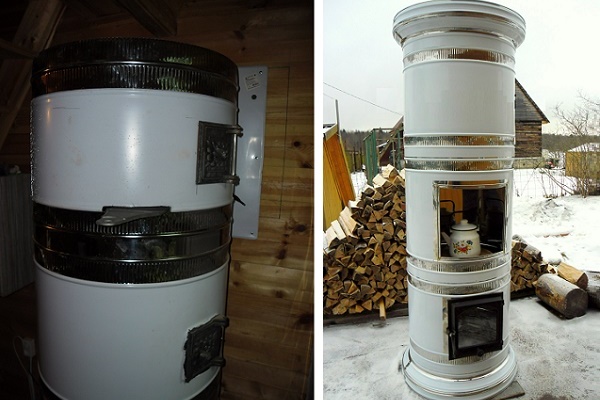

Отоплителните печки биват правоъгълни, квадратни и дори кръгли, т.нар. ирландски. Кръглите разновидности се изграждат в метален скелет, благодарение на който става възможна зидарията в ¼ тухла. При това се осигурява здравина и се увеличава топлоотдаването.

Към дебелостенните модели спадат руските печки и отоплителните агрегати, изградени с дебелина на стената от половин до цяла тухла. Всички конструкции, изграждани с дебелина на стената до ½ тухла, принадлежат към класа на тънкостенните.

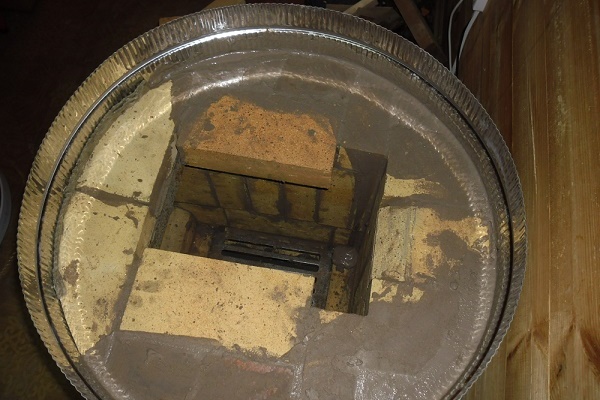

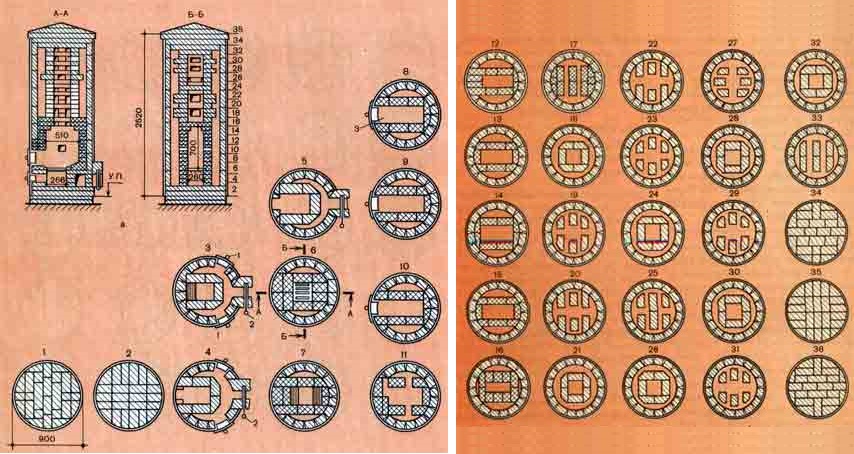

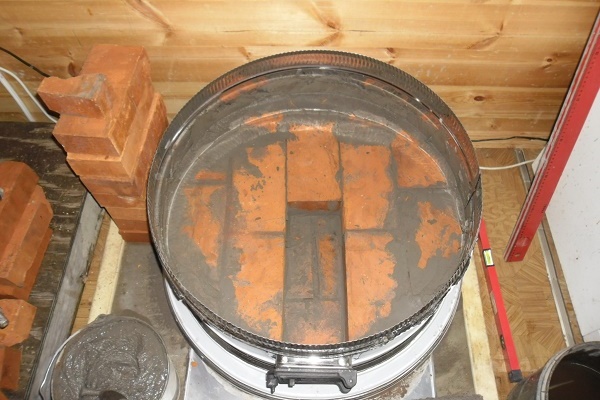

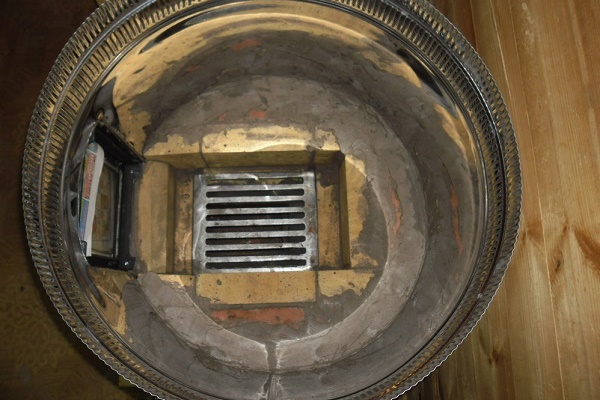

Пример за изграждане на кръгла холандка с поставяне на тухлата на късо ребро за устройване на стените в метален корпус. Не най-простият, но интересен вариант.

Ако мислите как с най-малко разходи да изградите ефективна тухлена печка в къща, предназначена за постоянно живеене, то по-добре предпочетете правоъгълна или квадратна отоплително-готварска конструкция. Напълно допустимо е изграждането на готварско огнище и отоплителна холандка.

За вила напълно подходяща е миниатюрна квадратна или кръгла тънкостенна печка, ако не се предвижда приготвяне на храна. Сред комбинираните варианти оптимална ще бъде една от малките разновидности на руската или шведската печка.

Препоръчваме също да прочетете статия за това как да построите мини руска печка със собствените си ръце. Повече подробности – отидете на линка.

Три варианта на зидане на пещ с порядовки

Изграждането на печка от тухли е доста скъпо начинание. Най-скромният вариант за малка вила може да струва средно 1500 евро. Затова има много желаещи да построят проста печка в частен дом без печкари, т.е. със собствени ръце. За осъществяването на тази идея се радваме да помогнем на самостоятелните майстори.

Веднага трябва да отбележим, че в предложените за разглеждане редови схеми се разглежда само процедурата по изграждане на пещния масив – основната част на съоръжението с функционални камери и канали.

Ние не разглеждаме изграждането на основата, тъй като основните му принципи са дадени в друга статия на нашия сайт. Не обсъждаме зидането на комина в границите на тавана или мансардата и над покрива. Не предлагаме проекти и редови схеми на сложни двуетажни отоплителни конструкции, а представяме най-простите схеми.

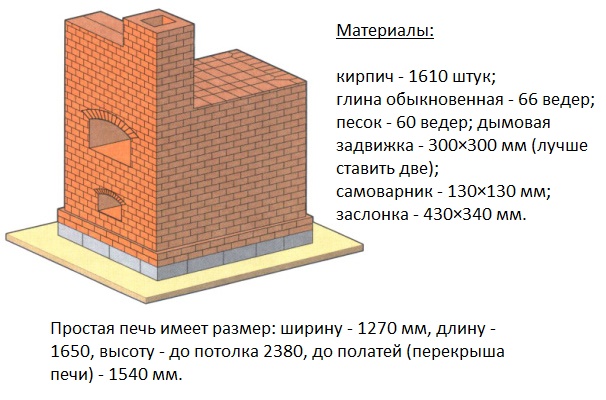

Вариант #1: руска пещ с висока лежанка

Тази универсална пещна конструкция се изгражда в средните и северните ширини на нашата страна. Може да се топи веднъж/два пъти в зависимост от метеорологичните условия. Ако горивото се зарежда само веднъж на ден, топлоотдаването на агрегата ще бъде 2100 ккал/час. При извършване на две топления ефективността ще нарасне до 3000 ккал/час.

Един от най-простите варианти на тухлена печка е оборудван с минимум уреди. Ще са необходими само капак и димен регулатор.

При извършване на единствено дневно топене, страничната и задната повърхност на масива отделят общо 1200 ккал/час, покритието ще излъчва 500 ккал/час, а предната стена 400 ккал/час. Две топления ще повишат посочените показатели съответно до 1750, 700 и 550 ккал/час.

Както при повечето руски печки, под шестка, външният ръб на пода, върху който се поставят съдовете с храна преди изпращане в устието или преди изваждане, има вдлъбнатина. Нарича се подпечка, предназначена е за съхранение на приспособления за поддръжка на съоръжението.

Производителността позволява безупречно да се обслужва площ до 30 м². Характеристика на описаната конструкция е наличието на сводести покрития над технологичните отвори. Ако има съмнения, че те ще бъдат изпълнени идеално, те могат да бъдат иззидани без сводове, просто като правоъгълници.

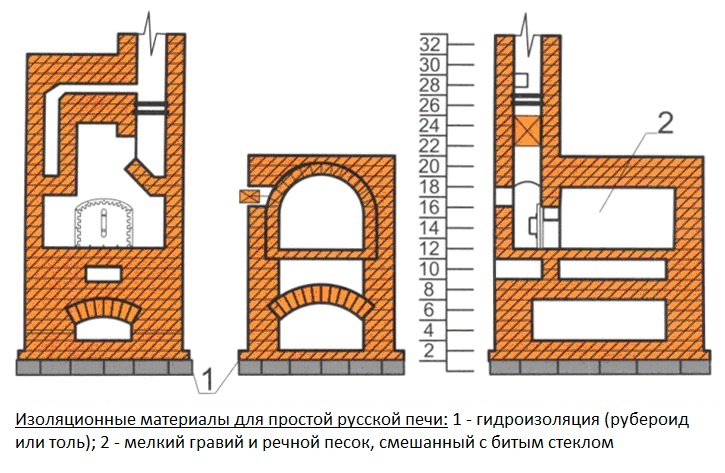

Върху изградения отделно от основата на къщата фундамент на печката, преди изграждането на масива, се полага хидроизолационен слой. В процеса на строителство част от масива се запълва с пясък с чакъл, счупено стъкло и тухли за увеличаване на топлоотдаването.

Първият начален ред се полага плътно, като за изграждането му се препоръчва използването на циментов или варов разтвор. Следващите три реда от 2-ри до 4-ти се строят под формата на кладенец, но с отвор за подпечието, разположен от лицевата страна. Във всеки ред тухлите се полагат с превръзка, т.е. с разбежка на фугите.

В 5-ия ред започва полагането на свода, който се поставя върху оформен кофраж от дъска или парчета шперплат. За опора на елементите тухлите се отсичат в петите. След това двата реда 6 и 7 се полагат с превръзка, като едновременно с това се издига сводът. По време на изграждането на 8-ия ред сводът се затваря.

Строежът на печката в редове 8, 9, 10 се извършва в една тухла. В 11-ия ред студената печурка се покрива. Отгоре се изсипва пясък, така че да се образува наклон към задната стена на печката.

В 12-ия ред се извършва устройството на пода – плътна тухлена повърхност. Полага се директно върху насипания пясък. Тъй като тази част от печката ще контактува с пряк огън, в строителството е по-добре да се използва огнеупорна тухла. Ако подът не е безупречно равен, той се изравнява чрез допълнително насипване на пясък отгоре и шлифоване на повърхността.

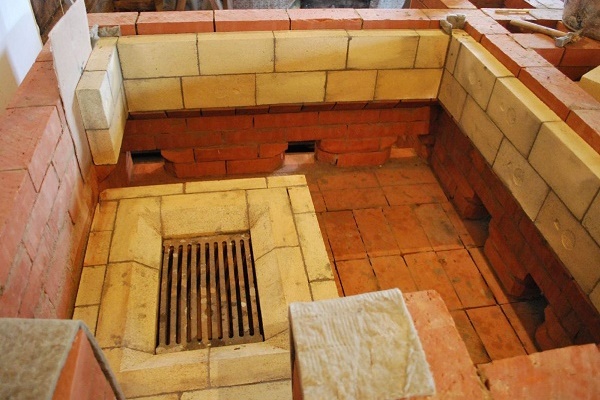

От 13-и до 16-и ред се залага горнилото. Изграждането се извършва в ¾ тухла. Елементите се полагат с превръзка, но без използване на хоросан. Тухлите се отсичат под 45º, за да се осигури възможност за изграждане на заключвания.

В 17-ия ред се залага поредният свод, оформят се устието и задната стена на печката. В резултат на това едновременно се подрежда основа за изграждане на варителната камера. Тя се издига с тухли, поставени на ръб. Петите се отсичат.

В 18-ия ред се пристъпва към издигане на стените на печката. Пространството между варителната камера и отоплителната част се запълва с пясък и счукани тухли. В 19-ия ред отново се изпълнява сводест отвор, този път разположен над шестока, а зад него е устроено устието на печката.

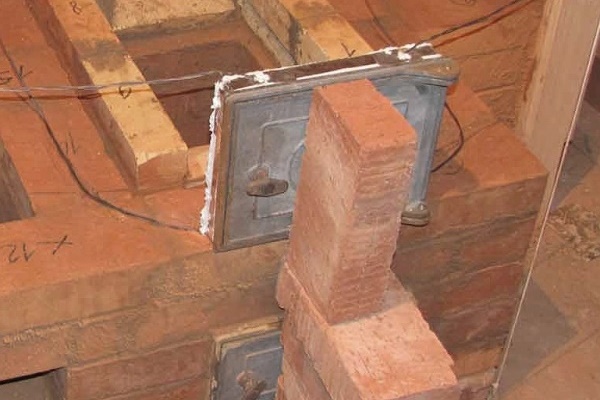

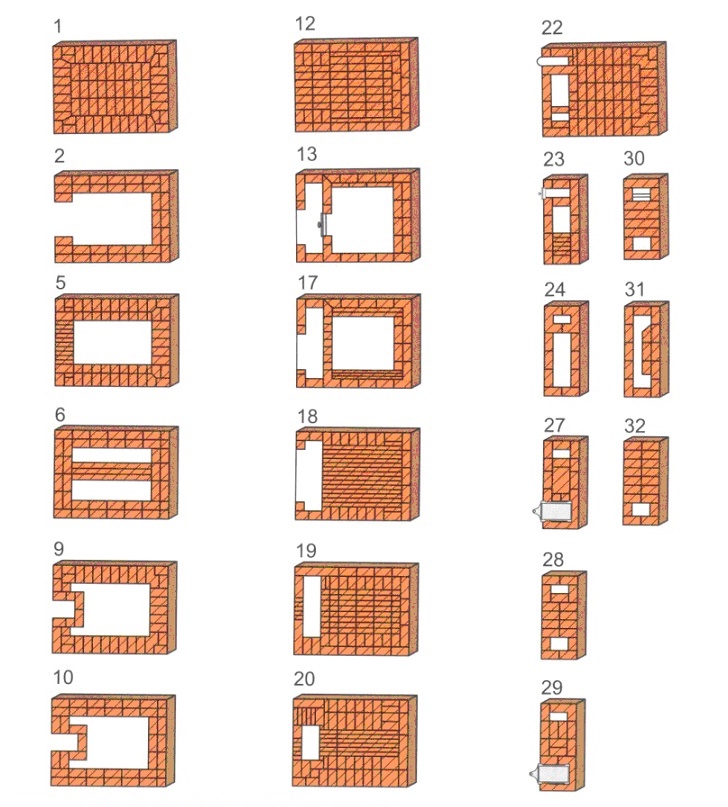

Процесът на полагане на представената за разглеждане печка е схематично представен чрез редовидно разпределение, което трябва да се спазва за безупречен резултат.

В 20-ия ред зидарията се извършва така, че стените да се изравнят, а отворът над шестока да намалее. От този ред започва изграждането на претрубието. В 21-ия ред изграждането се извършва както в 19-ия.

Сводът се затваря в 22-ия ред. Вдясно от претрубието се изгражда основа на камерата, предназначена за събиране на сажди. От същата страна тухлите се отсичат за монтиране на шибъра, който прегражда комина за запазване на топлината през студеното време.

От 22-ри до 32-ри ред се изгражда претрубието, монтират се шиберите на клапата, изгражда се димоходен канал с напречно сечение 26×26 см.

След това се изгражда коминът и се монтира допълнителен шибър. Рамката за шибъра се прави от метален ъгъл или лента с дебелина 3 мм.

Вариант #2: усъвършенствана пещ «Теплушка»

За да се отървете от основния недостатък на тухлените печки – неравномерното нагряване, стандартните конструкции се модернизират. Такъв пример е печката, наречена „Теплушка“, в която част от димните газове от готварската камера се отвеждат веднага в комина, а по-голямата част циркулира в димоходите, за да произвежда топлина за стаите.

При сравнително малки размери печката Теплушка се отличава с повишена производителност. Благодарение на промените в конструкцията топлопреминаването е увеличено 2,5 пъти.

Това съоръжение принадлежи към класа на капачните. Конструктивно то представлява един едрогабаритен капак, който подът разделя на две камери: готварска, разположена отгоре, и отоплителна, устроена отдолу. За фиксиране на пода във фактически кухата конструкция се монтират няколко стълбчета.

Камерите се свързват помежду си чрез четири отвора, устроени отстрани на пода. През тях димните газове от горивната камера се насочват в готварския отсек, след това се пренасочват надолу в отоплителната зона, а оттам се извеждат в атмосферата. Височината на коминната тръба трябва да бъде не по-малко от 5 м, като се измерва от долната част на горивника.

Благодарение на нестандартната конструкция производителността на печката е повишена приблизително 2,5 пъти. Тя се загрява по-бързо и по-охотно предава топлината в помещенията, следователно за получаване и поддържане на необходимата температура ще са необходими по-малко дърва. А за изграждането ще отиде същото количество тухли, свързващ и изолационен материал, колкото е необходимо за изграждане на руска печка.

По време на две горения печката произвежда 3200 ккал/час. Агрегатът е подходящ за обслужване на площ от 35 м².

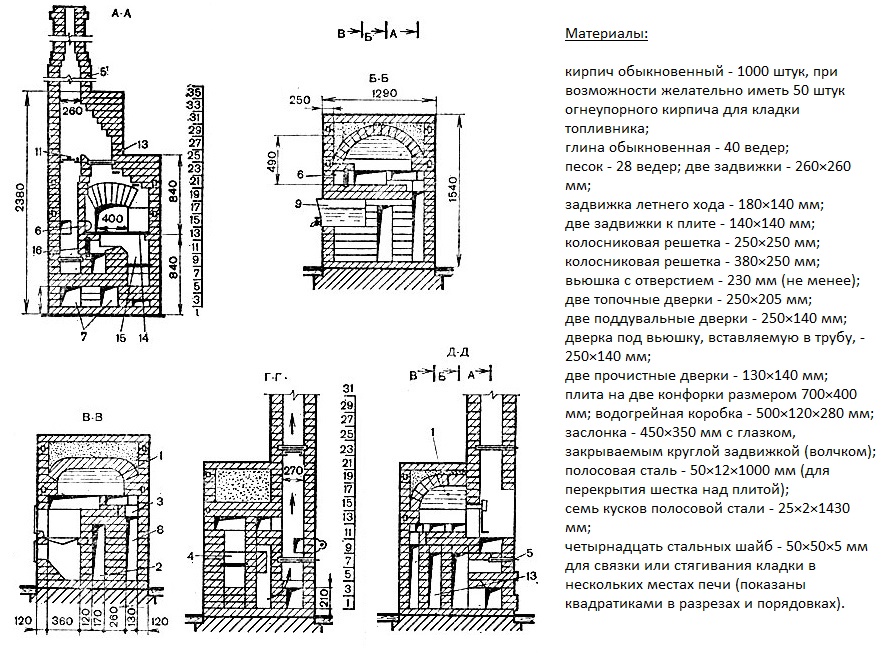

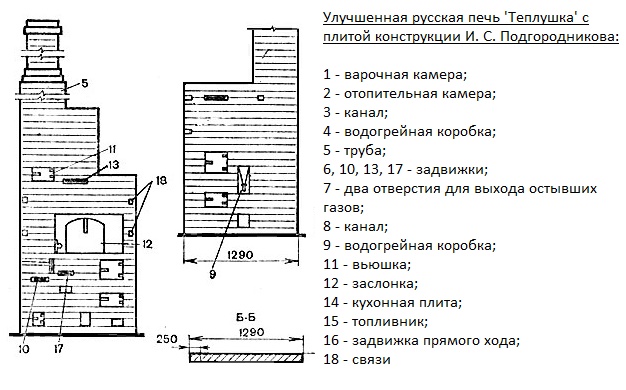

Към представените чертежи на конструкцията на печка Теплушка е приложено точно изчисление на разхода на материал, който ще е необходим за изграждане на агрегата.

Димната тръба е изместена настрани от горивника. В долната част на димния канал има два отвора, през които охладеният дим се извежда извън дома. Предвидена е клапа, позволяваща извеждане на газовете от готварската камера през лятото, без да се използва отоплителната част.

Приготвянето на ястия в такава печка се извършва при затворена клапа, като процесът се наблюдава през устроено в нея прозорче.

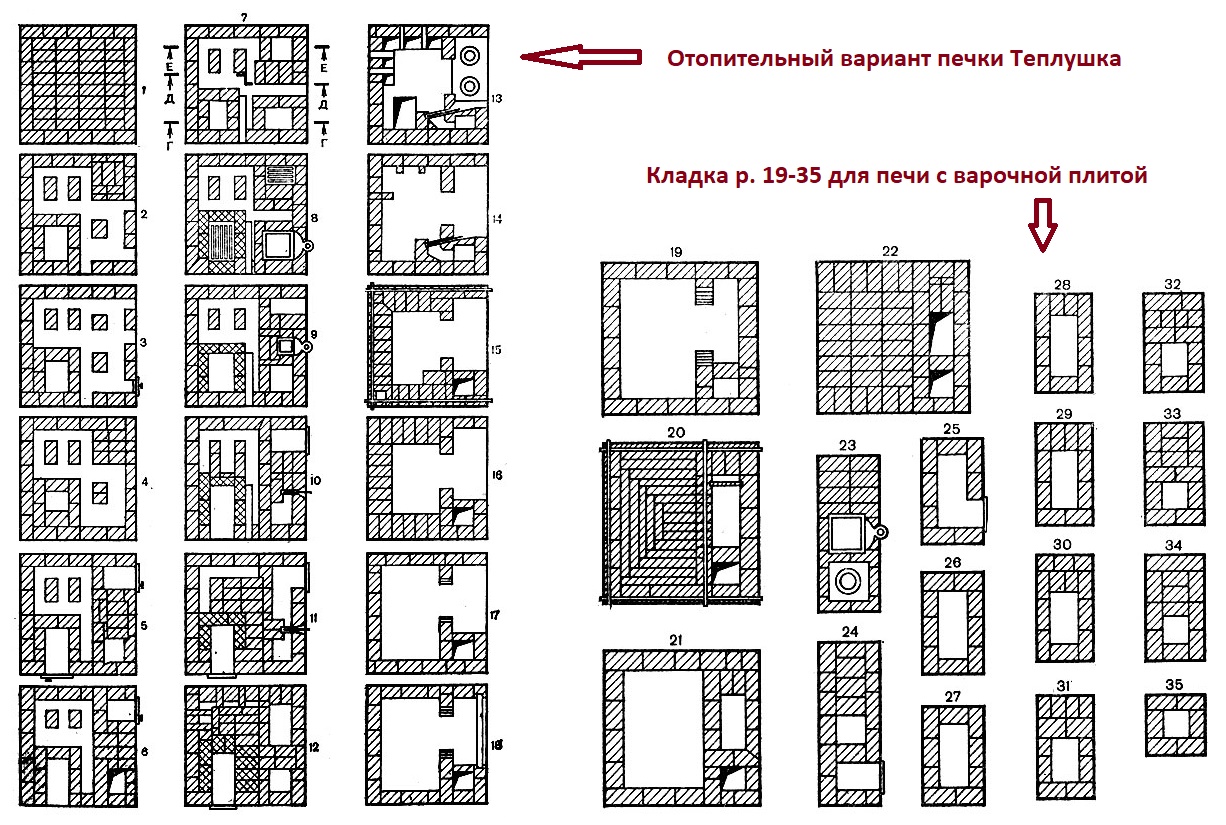

Няма да се спираме на разглеждането на редовете, схемите подробно показват зидарията. Само ще отбележим, че в 21-ви ред засипват с пясък и натрошени тухли, за да увеличат топлоотдаването на съоръжението.

Печка Теплушка може да се построи в чисто отоплителен вариант или в готварско-отоплителен. Зидарията за тези конструкции в редове от 19 до 35 се различава.

Вариант #3: проста пещ с щит

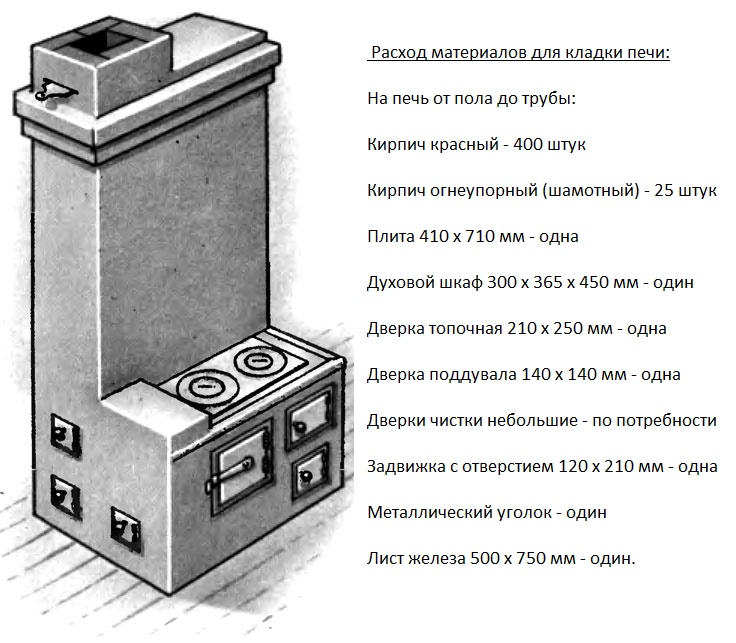

На привържениците на прости отоплително-готварски агрегати искаме да зарадваме с изключително проста конструкция. Тази печка е предвидена за отопление на малка площ от 15-20 m².

При използване на въглища в работата на печката, горивната камера не е задължително да се облицова с шамотна огнеупорна тухла. Допустимо е да се използва плътна червена тухла.

Принципът на работа на тази печка също е изключително прост. Газовете от горивната камера постъпват в готварската камера. Оттам те преминават настрани, след което се придвижват в изградените в задната стена димооборотни канали.

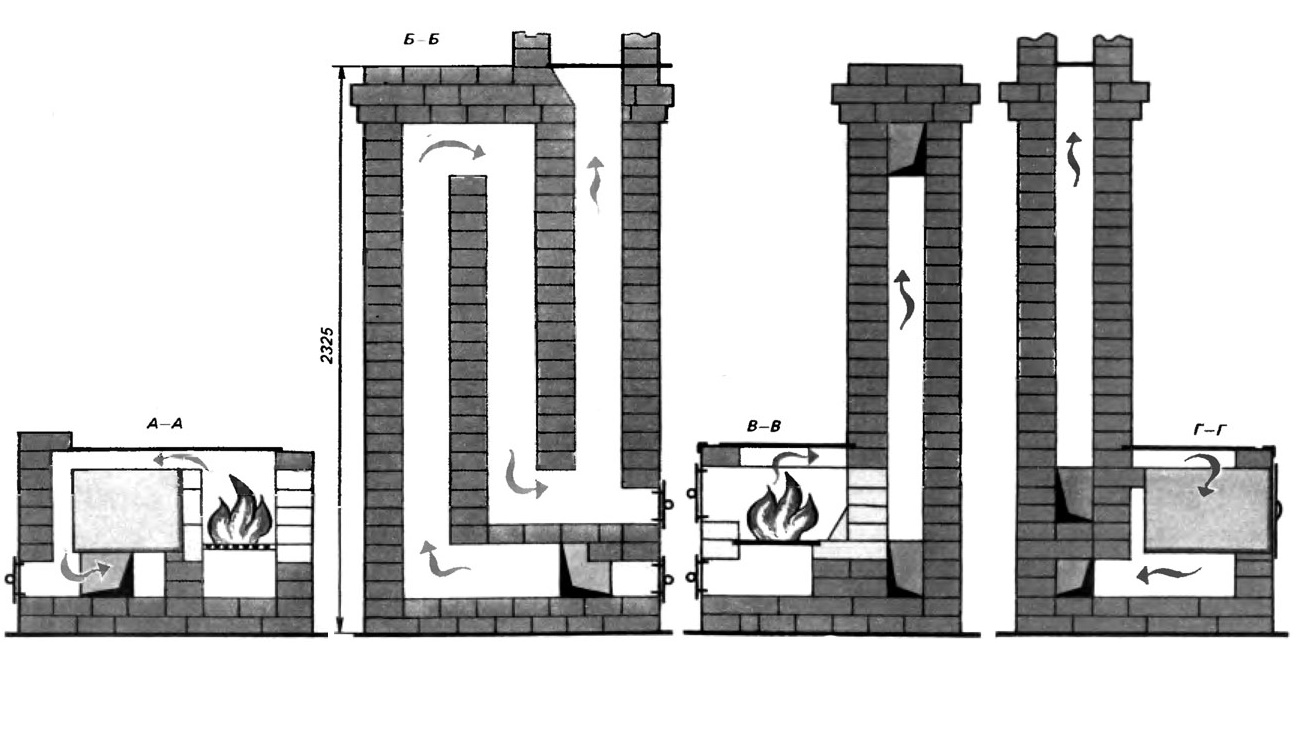

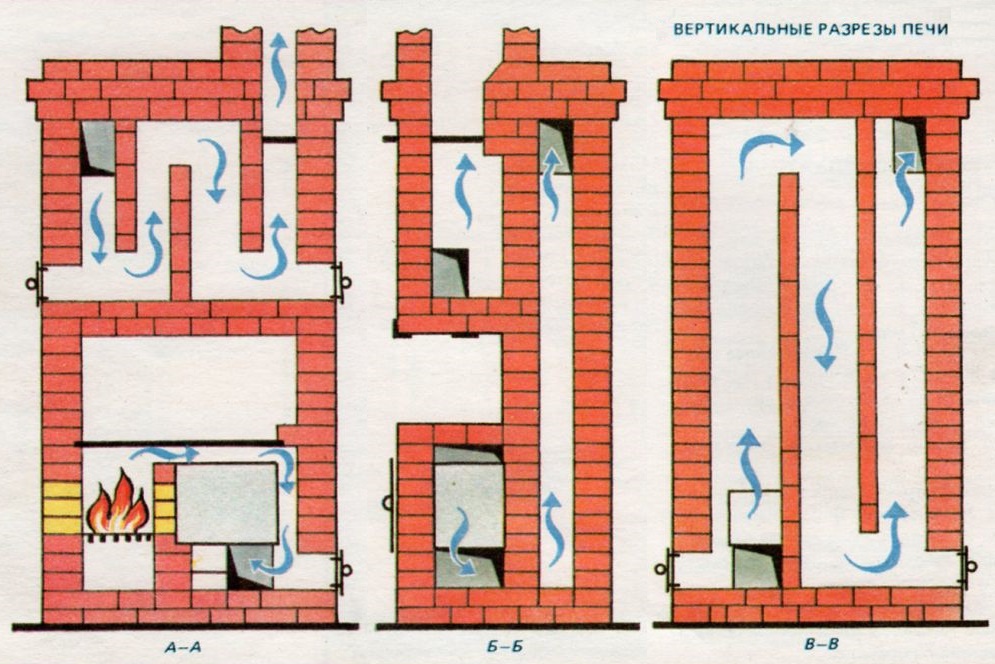

За подробно запознаване с устройството на тухлената отоплително-готварска печка ще помогнат разрезите. За отоплителни цели в конструкцията са предвидени 3 еднакви по размер димооборотни канала.

За да се затопли по-добре долната част на печката, е изграден хоризонтален канал, в който димът се задържа за дълго време.

След затопляне на долната част на тухленото съоръжение, димът под налягане на следващата порция преминава в три разположени по-горе вертикални канала, от които след това излиза в атмосферата.

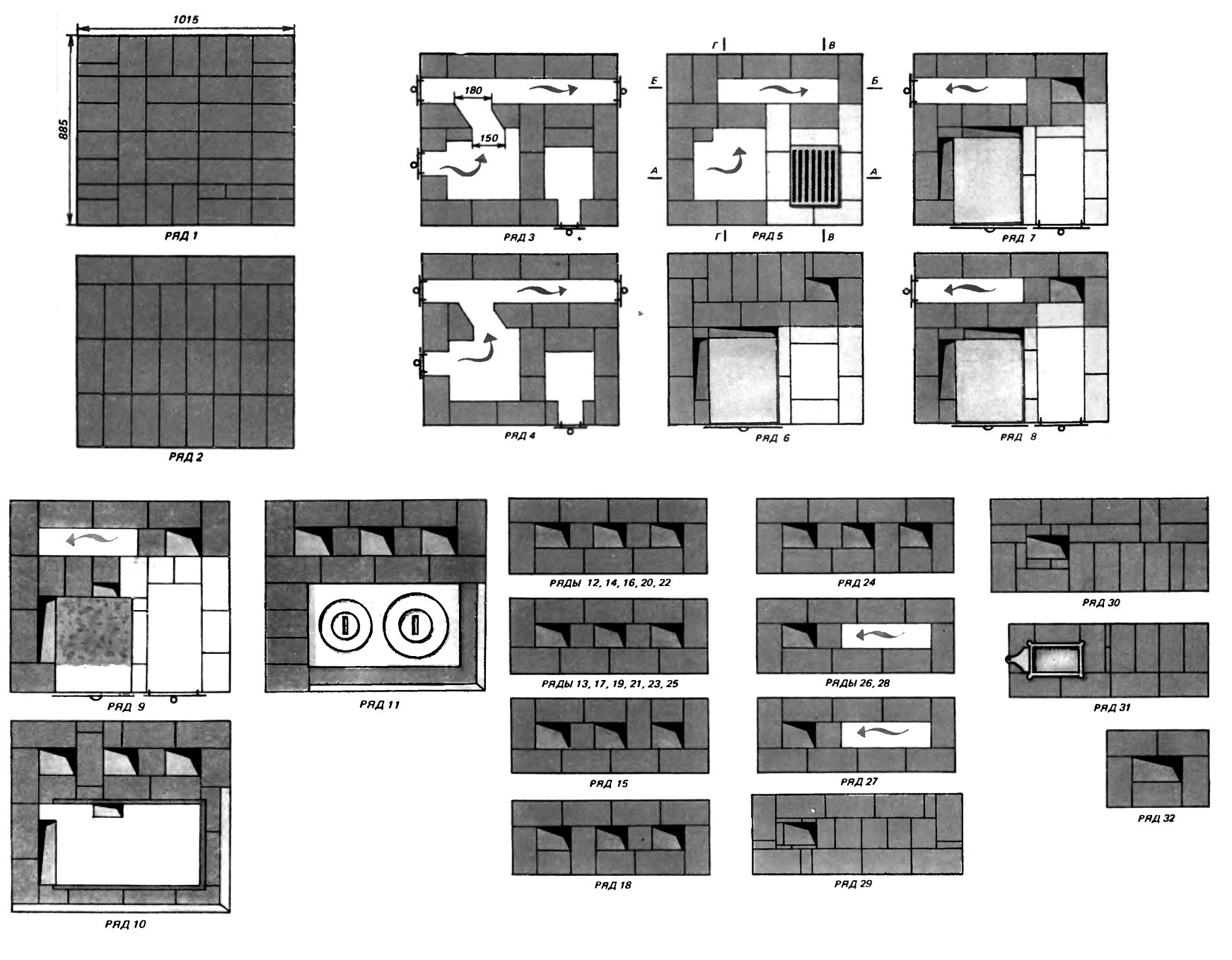

При изграждане на печка за малка къща извън града или вила ще помогнат редовете за зидане, разработени в помощ на самостоятелните майстори.

Изводи и полезно видео по темата

Видео инструктаж за изграждане на отоплително-готварски агрегат:

Видео ръководство за правилното покриване на хоризонталните канали в печката и основните техники за тяхното изпълнение:

Видео урок за изпълнение на облицовка на горивната камера с огнеупорна тухла:

Изграждането на тухлена печка в къща извън града изисква концентрирано внимание, задълбочен подход и премерена оценка. Такова нещо не търпи бързане. Няма значение дали вие сами ще се заемете с изграждането или ще контролирате наети печкари, необходимо е да се запознаете задълбочено с въпроса за устройството и зидането, в което се опитахме да ви помогнем.
