Пещи от тухли за вила на дърва: най-добрите порядовки и стъпка по стъпка ръководство за изграждане

Повечето български вилни зони все още нямат възможност да се включат към централизирани комуникации. От инфраструктурата добре, ако има асфалтирани пътища и електропроводи. В такива условия изграждането на печка от тухли за вила на дърва ще помогне за решаване на важна задача: ще осигури топлинна енергия за отопление на помещенията и за приготвяне на храна.

Подбрали сме за вас схеми и поредовки на най-простите печни конструкции, чието зидане може да се справи начинаещ майстор. С наша помощ домашните майстори без проблем ще усвоят основите на трудната, но изключително интересна дейност на печкаря. Безупречно построеното съоръжение ще радва и собственика, и домакините.

Освен подробното описание на технологията за зидане на тухлени печки, даваме ценни препоръки за подбор на материали за изграждане на агрегатите. В статията са скрупульозно описани значимите тънкости и най-малките нюанси. В помощ на самостоятелните печкари са приложени схеми на печни конструкции, поредовки, снимки и видео-ръководства.

Материали за изграждане на тухлена печка

Правилният подбор на материал за изграждане на съоръжение, подложено на високотемпературно въздействие, е важна част от работата на подготвения печкар. Защото агрегатът ще се експлоатира в далеч не прости условия, като не трябва да дава сривове в работата, да се напуква и разрушава.

Съществуват много печни конструкции. Въпреки различията в устройството им, за зидане на тухлени печки се използват едни и същи видове материали. Различията в подбора им зависят само от работата на конструктивния компонент, за чието устройство са предназначени.

За да се определим с предназначението и разположението на тези компоненти, накратко ще ги опишем.

Като самостоятелно съоръжение тухлената пещ включва:

• Фундамент. Задълбочено в земята или изградено в сухо подполие опорно съоръжение, иззидано от ломен камък или тухла. За малки вилни печки фундаментът често се прави монолитен от армиран стоманобетон.
• Масив. Към тази част на тухлената пещ се отнася корпусът на агрегата заедно с горивната камера, пещните прибори и димооборотите – тухлени канали, изградени в тялото на пещта за увеличаване на топлопредаването. Освен това вътре в горивната камера се извършва футеровка – облицовка от огнеупорна тухла.
• Комин. Тухлената пещ се оборудва с канал, иззидан от същия материал, тъй като само той може без разрушаване да транспортира димен газ с температура до 500-700º. Вместо тухла могат да се използват керамични блокове.

Стоманените и азбестоциментовите тръби не са подходящи за изграждане на комини на тухлени пещи. Те „изгарят“ за няколко години, затова изискват редовна смяна.

Изброените части на пещта изпълняват различни функции, понасят нееднозначно натоварване и степен на температурно въздействие. Затова за тяхното устройство се използват различни марки тухли и различни свързващи състави.

За изграждане на тухлена печка ще са необходими следните материали:

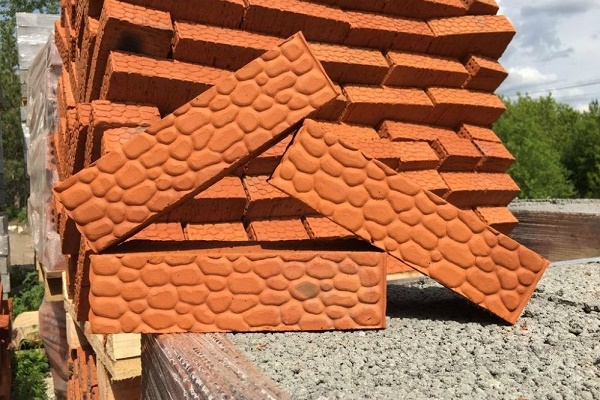

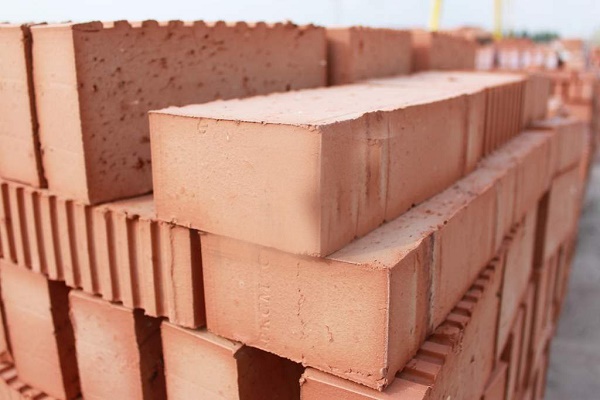

• Червена пълнотела тухла. Тя е необходима за изграждане на пещния масив с димообороти, разделки и външната част на горивната камера. Ще е необходима изпечена първосортна тухла, чиито технически качества са регламентирани от ГОСТ 530-2012.
• Огнеупорна тугоплавка тухла. С тази тухла се извършва облицовка на горивната камера на печки и зидария на „пода“ – основата на руските печки. Техническите качества на огнеупорния материал са регламентирани от ГОСТ 8691-73.
• Ламаринена покривна стомана, азбестов шперплат, облицовъчни плочки (клинкерни облицовъчни плочки, кахъл). Тези материали са необходими за външната облицовка на портала на печката.
• Топлоизолационни незапалими материали. Това са азбестоциментови плочи, рогозки от минерална вата на синтетична основа, азбестов картон, строителен филц с импрегнация с глина, разредена във вода. Изброените материали са необходими за противопожарна изолация и облицовка.

За извършване на изолация и облицовка е недопустимо да се използват топлоизолационни материали, които съдържат битум или битум-съдържащи съставки.

Тухлата за зидария на печката трябва внимателно да се подбира, скрупульозно да се проверява всяка единица за наличието на пукнатини, откъртвания, раковини, чужди включения. Всички елементи трябва да са равномерно оцветени и изпечени.

Използвана тухла, почистена от разтвора след разглобяване на разрушени сгради, се допуска да се използва в зидарията на отдалечени от горивната камера части на агрегата. Например, тя напълно ще подхожда за изграждане на долните редове на пещния фундамент.

Не се допуска използване в зидарията на тухла, замърсена с горивен кондензат, получена при разглобяване на стари печки.

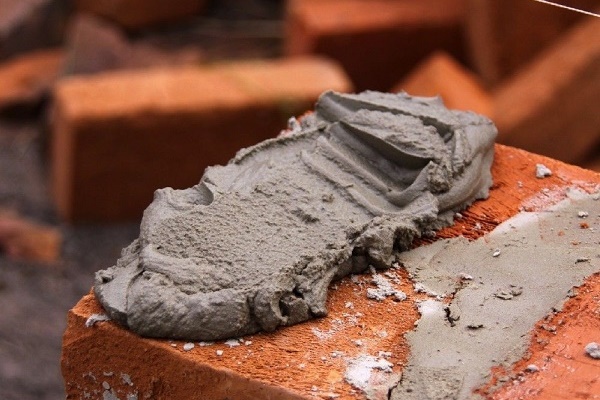

Съставът на свързващите материали, използвани в зидарията на отоплително или варочно-отоплително съоръжение от тухли, също не е еднозначен.

Ще са необходими следните разтвори:

• Глинено-пясъчен разтвор. Нужен е за изграждане на основната работна част на съоръжението – пещния масив.

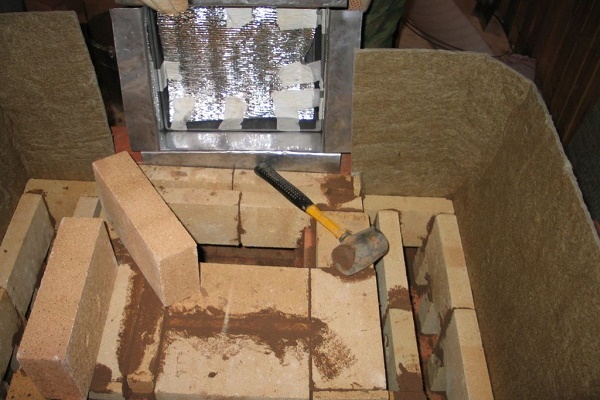

• Смес от огнеупорна глина с пясък. Необходима е при зидане на огнеупорни тухли, например, при изграждане на варочната секция, отделението за вграден котел или вдлъбнатината за фурна.
• Шамотна зидарска смес. Състав от огнеупорна глина с пресят планински пясък. Използва се при зидане на огнеупорни тухли, т.е. при извършване на облицовка на горивната камера или при устройване на основата на топката на руската пещ.
• Варо-циментов или варо-пясъчен разтвор. Ще е необходим при устройството на частта от комина, разположена в рамките на тавана.
• Циментов или варо-циментов разтвор. Необходим е при изграждане на частта от комина, която се издига над покрива.

Съставът на свързващия разтвор, използван при изграждане на основи под пещи, зависи от влажността на вместващите почви. Ако основата се задълбочава в маловлажни скали, ще е необходим варо-пясъчен разтвор. За изграждане на основа във влажни почви е необходим циментов разтвор.

Глинено-пясъчната смес се приготвя самостоятелно, въпреки че в продажба сега има множество готови зидарски смеси, включително и смес от каолинова или червена глина с пясък. При самостоятелно приготвяне трябва да се вземе предвид мазнотта на глината, т.е. наличието или отсъствието на осезаеми песъчинки в нея.

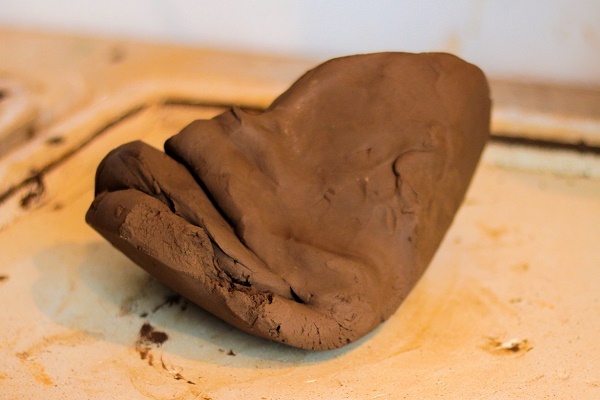

В мазната глина преобладават фино дисперсни частици, в слабата има пясък, който намалява пластичността на скалната порода. Към слабата глина пясък може изобщо да не се добавя. Съотношението обикновено се подбира по опитен път, като се смесват породите и се постига оптимална пластичност на разтвора.

При използване на мазна глина пропорциите на нея и пясъка в сместа могат да достигнат 1:4, но не повече. По-малко може да бъде. Делът на пясъка обикновено варира, пропорциите се подбират на обекта така, че разтворът при изсъхване да не се напуква и да не променя обема си.

Разтвор от глина с пясък, предназначен за самостоятелно зидане на печка, се приготвя предварително. Не по-късно от ден, но не по-малко от три часа. Природните компоненти трябва да бъдат подготвени за смесване. Пясъкът трябва да се пресее през сито с отвори до 1,5 мм, глината да се претрие през мрежа с отвори до 4 мм. В подготвяната маса не трябва да има органични включвания.

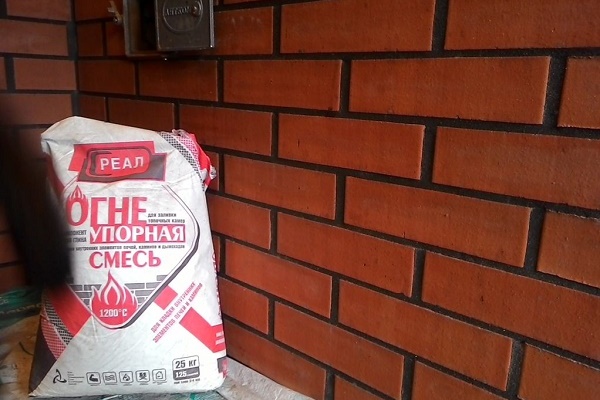

При използване на строителни смеси от заводско производство при изработката точно се следва ръководството, приложено от производителя към неговия продукт.

Делът на пясъка в домашно приготвените зидарски разтвори зависи от “мазнината” на глината. Колкото по-малко пясъчни зърна има в нейния състав, толкова по-мазна е, а следователно и по-пластична е глината.

Разтворите за зидане на тухлена печка се приготвят в количество, необходимо за работата. Няма смисъл да се замесва повече, защото след изсъхване те не могат да се „размолаживат“, т.е. да се разреждат с вода до първоначалната консистенция.

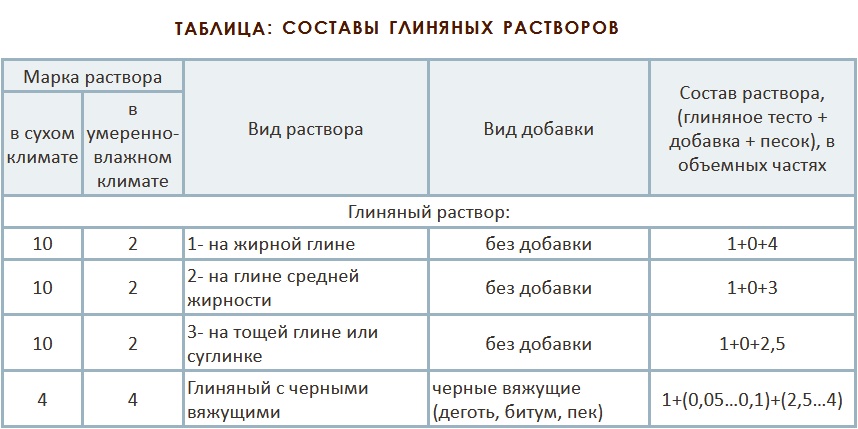

Процентното съотношение на домашно приготвения глинопясъчен разтвор, използван при изграждането на масива на печката, трябва да се запомни. След изграждането с този же състав се завършва печката, ако е решено да не се оставя съоръжението без завършване.

Поредовки в помощ на самостоятелните печкари

При избора на конструкция на вилна печка има много нюанси, които не могат да не се вземат предвид. Преобладаващото мнозинство от дървените агрегати във вилите не се отопляват постоянно, което не се отразява по най-добрия начин на тяхната функционалност и работоспособност.

Поради ограниченото свободно пространство във вилата се стараят да построят една печка. Предпочитат основно универсални конструкции, които притежават както топлопроводима повърхност, така и чугунена плоча с котлони за приготвяне на храна. Въпреки че има привърженици и на чисто отоплителни агрегати.

Нека разгледаме три варианта на порядовки за изграждане на тухлени печки за вили, с чието изграждане може да се справите сами. Ще разгледаме универсални и отоплителни конструкции с изключително просто устройство, които дори при нередовно палене могат бързо и лесно да се почистят.

За най-популярните разновидности на тухлени печки можете да прочетете в този материал.

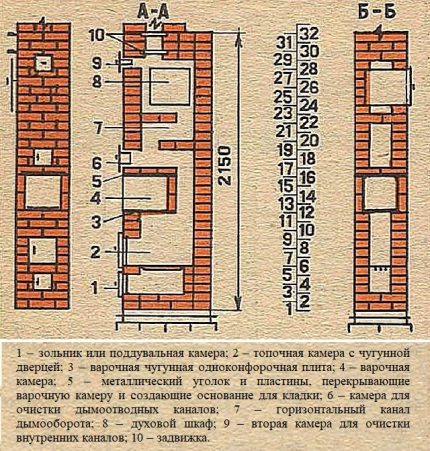

Вариант #1 – печка с едноконфорен плот

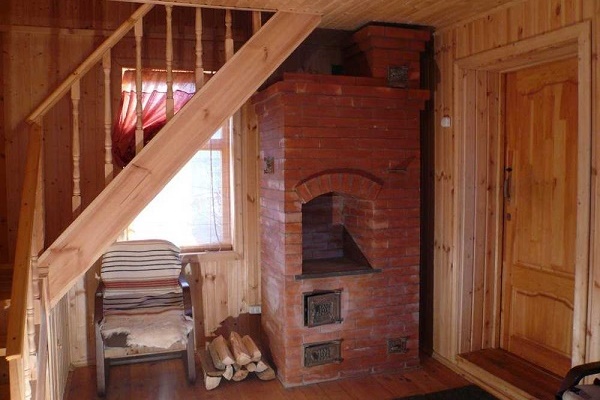

Това е изключително проста и компактна конструкция, сякаш издължена във вертикална посока. В примера тя е оборудвана с вратичка от топлоустойчиво стъкло, което позволява да се следи процесът. Ако няма възможност да се закупи точно такава вратичка, напълно ще свърши работа чугунена разновидност.

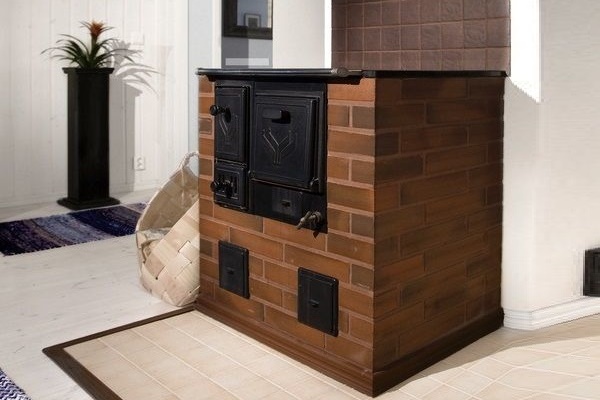

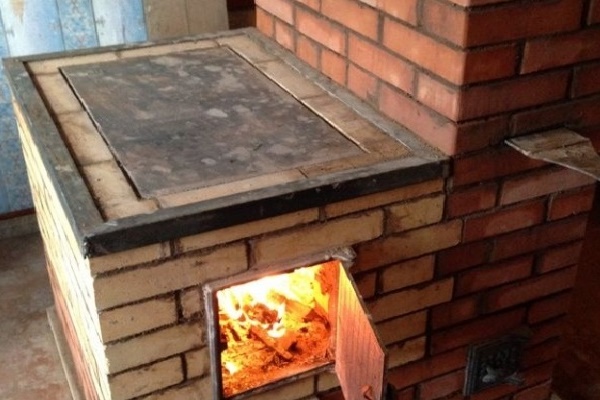

Печката може да бъде изпълнена в два варианта: универсален – с готварски плот, предназначен за приготвяне на топли ястия, и отоплителен – без камера за готварски плот

Ширината на малогабаритната тухлена постройка е 510 мм, което позволява безпроблемното ѝ разполагане в традиционно малките вилни къщички. Дълбочината на печката е 640 мм, като дълбочината на горивната камера не надвишава 500 мм. Височината на конструкцията е 2150 мм, височината на комина се определя според положението на тръбата спрямо билото.

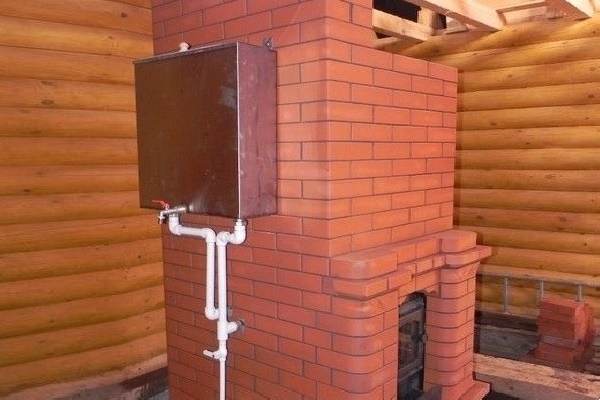

Предвиден е фурна, която може да бъде заменена с камера за сушене или резервоар за приготвяне на топла вода. Наличието на функционални отделения не само позволява да се готвят вкусни топли ястия на вилата, но и увеличава топлоотдаването на тухленото съоръжение.

Нагретият от печката въздух и димните газове по време на работа на печката се устремляват нагоре, преминават покрай задната стена на готварското отделение, след което преминават в димооборотите и по-нататък в комина. Топлинната енергия в това съоръжение се използва максимално.

Тясната, вертикално ориентирана конструкция заема минимум пространство във вилната къщичка, но се справя отлично с отоплението на пространството

Описаното тухлено съоръжение включва 31 реда плоска тухла. За да може конструкцията да служи безупречно, трябва стриктно да се спазват дадените по-долу редове.

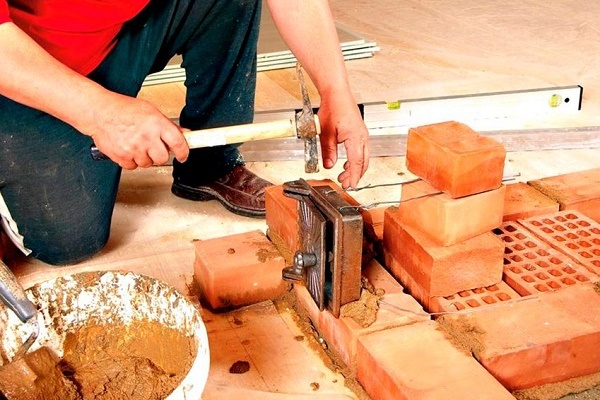

По време на зидането трябва постоянно да се проверява хоризонталността на изгражданата конструкция и да се сверява големината на диагоналите на иззиданите страни. Има строги изисквания за дебелината на фугите, които трябва неотклонно да се спазват. Максималната дебелина на фугите при зидане на корпуса и димооборотите не може да надвишава 5 mm, при изпълнение на облицовката – 3 mm.

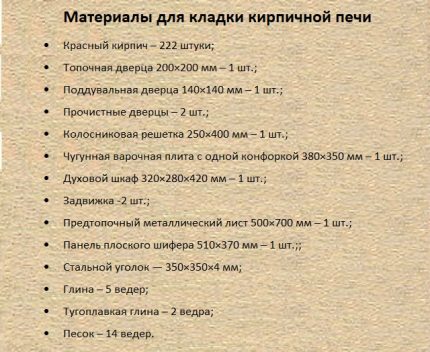

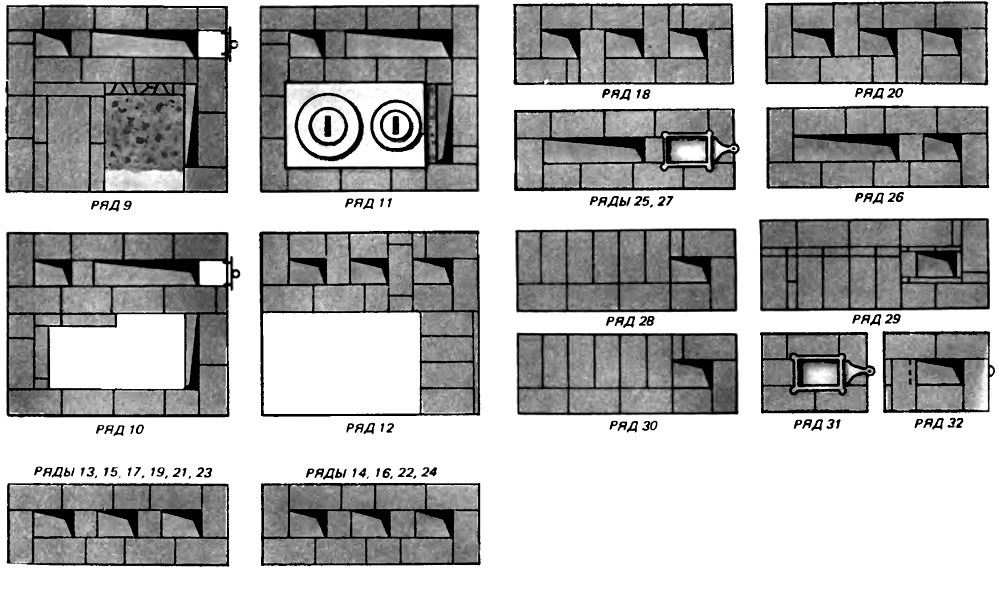

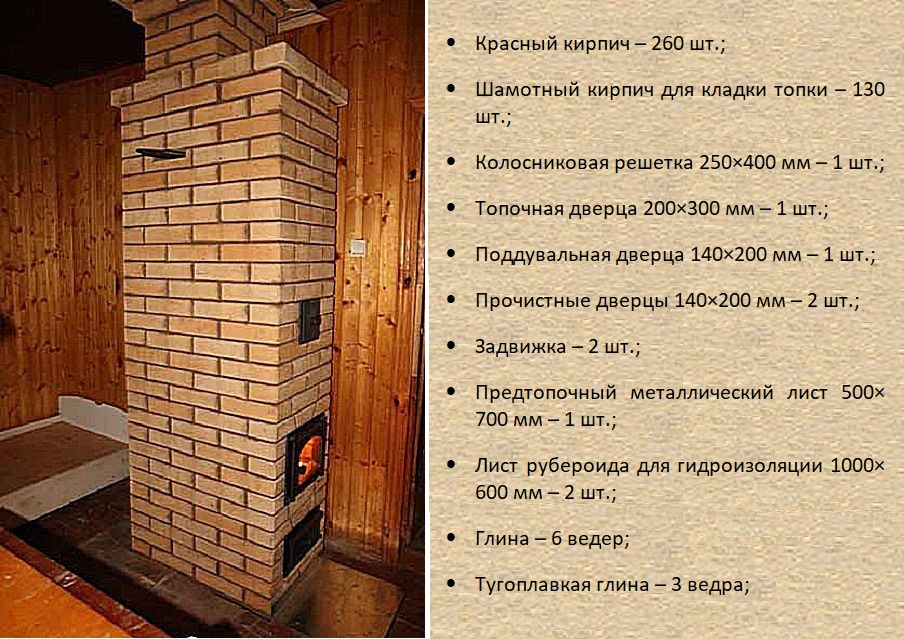

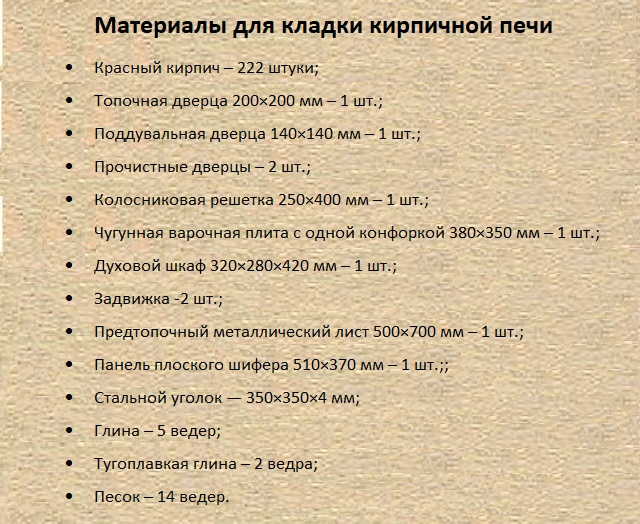

За самостоятелно зидане на тази пещна конструкция са разработени редове и е изчислен разходът на материал, което е осезаема помощ за самостоятелните строители

В представената редова схема не е обозначен фундаментът под печката, спецификата на изграждането на който е представена в друга статия на нашия сайт. Той се излива или се строи от тухли по стандартните правила. Да приемем, че фундаментът вече е изграден, и да пристъпим към непосредственото зидане на печката.

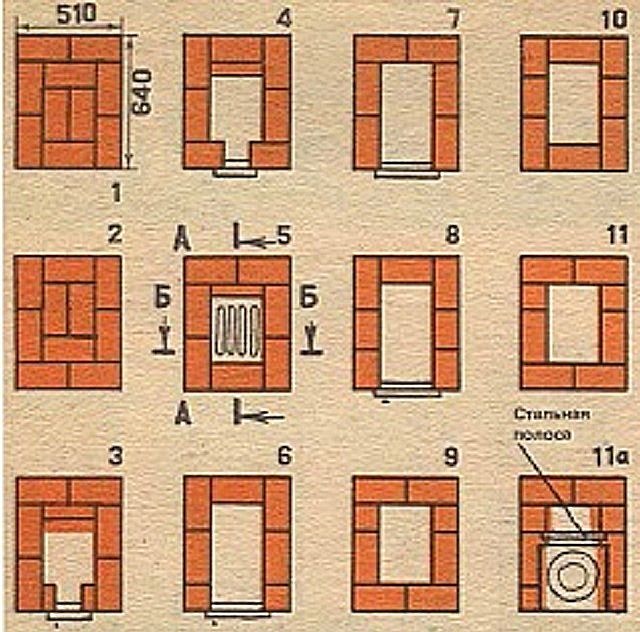

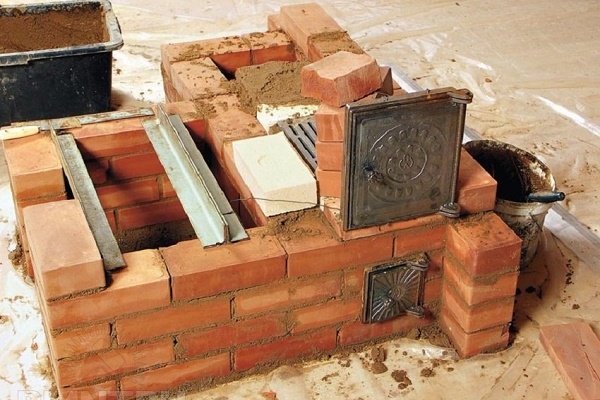

За зидането на първите три реда не са необходими коментари, там всичко е изключително просто. В 3-тия ред поставяме вратичка за поддувалото, в 5-тия полагаме решетка за колосника. Преди устройването на 6-тия ред поставяме вратичка на горивната камера: временно закрепваме рамката с вратичката с телени разтегачи и веднага я подпираме с две странични тухли.

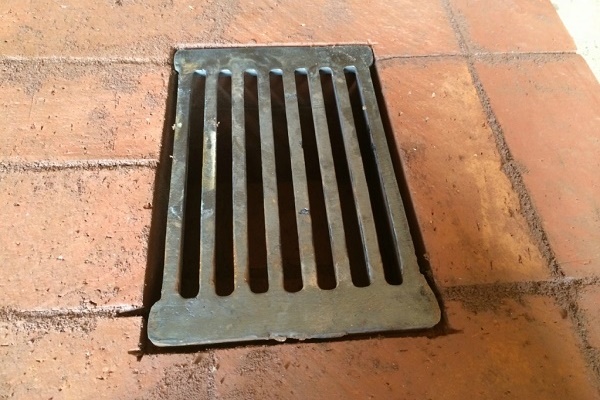

На този етап се монтира вратичка на поддувалото, полага се решетка за колосника и се монтира вратичка на горивната камера. В 11-ти ред се поставя чугунен готварски плот.

След това следваме указанията на редовата схема до 11-тия ред. След полагането му полагаме метален ъгъл или стоманена лента, като отстъпим от задния ръб на вече изградената част на конструкцията точно на ширината на една тухла. Това е необходимо за монтирането на готварския плот.

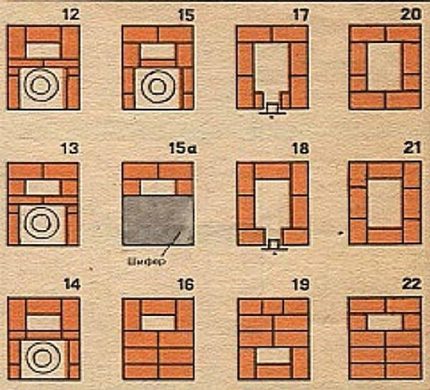

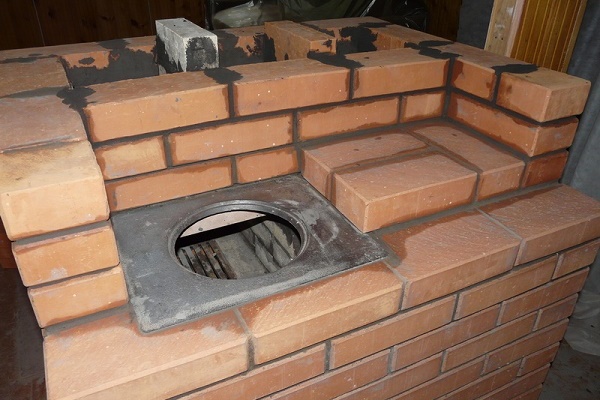

След монтирането на готварския плот продължаваме зидането, като стриктно следваме указанията на редовите схеми. Започвайки от 12-ти и следвайки до 15-ти ред, едновременно изграждаме стените на задния димен канал и готварското отделение.

На този етап от изграждането на тухлената печка се формират готварската камера и димоходът, разположен зад задната ѝ стена.

След завършване на зидането на 15-тия ред полагаме метални ъгли или поставяме шиферен лист. Те ще послужат за основа на предстоящото плътно зидане.

В 17-тия ред поставяме и закрепваме вратичка на почистващата камера. Изграждаме я до 22-рия ред. В резултат трябва да се получи куха секция, свързана с димния канал.

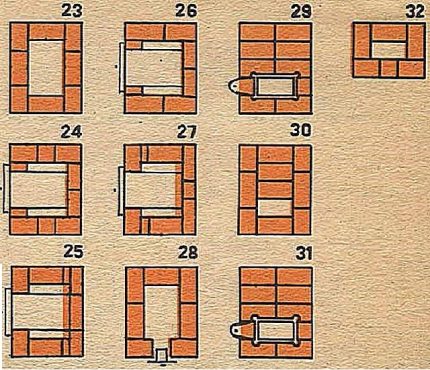

На третия етап на изграждане на печката се извършва монтаж и обличане с тухли на фурната, както и устройване на димоходни шибъри.

В 24-тия ред по вътрешните ръбове на нашата конструкция разполагаме парчета азбест. След това обвиваме корпуса на фурната с азбестово въже, след което я поставяме върху печката, като я опираме на парчетата. Азбестовото въже ще изпълни функцията на топлоизолация, а същевременно ще защити устройството от прегаряне.

От 24-ти до 27-ми ред обличаме фурната с тухли, като спазваме регламентираната от правилата дебелина на фугите.

В 28-ия ред поставяме вратичка, през която ще почистваме димохода. Фиксираме я както трябва с две тухли отстрани и продължаваме строителството.

В 29-ия и 31-ия ред изграждаме канали за димните клапи. Просто ги нареждаме и продължаваме зидането, без да свързваме уредите с тухлите с хоросан. След това от 32-ия ред изграждаме димоход.

Вариант #2 – печка за отопление на съседни стаи

Тази конструкция безрезервно я причисляваме към отоплителните агрегати. Тя не е оборудвана с готварски плот с котлони и фурна. Но тя отлично затопля няколко съседни стаи, в които е част от вътрешна преграда.

Печка без готварски плот и фурна се използва като отоплителен агрегат. Тя се монтира така, че да се отопляват не повече от три съседни стаи.

Конструкцията, подобно на предишния тип, е компактна поради издължеността си на височина. На ширина заема само 510 мм, на дълбочина 890 мм.

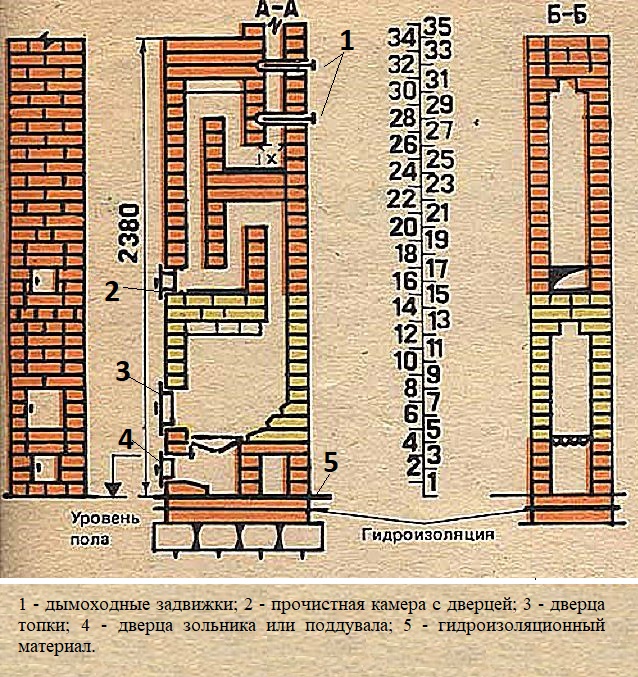

Височината на отоплителната печка без димоход е 2380 мм, което се равнява на 35 реда наредени тухли.

В тухленото съоръжение има минимум функционални камери. С нейното зидане може без затруднения да се справи начинаещ печник.

Ръководството по редове за зидане на отоплителния тип тухлена печка за дача ще разделим на три условни части. Ще считаме, че основата за нея вече е изградена в съответствие с общите правила.

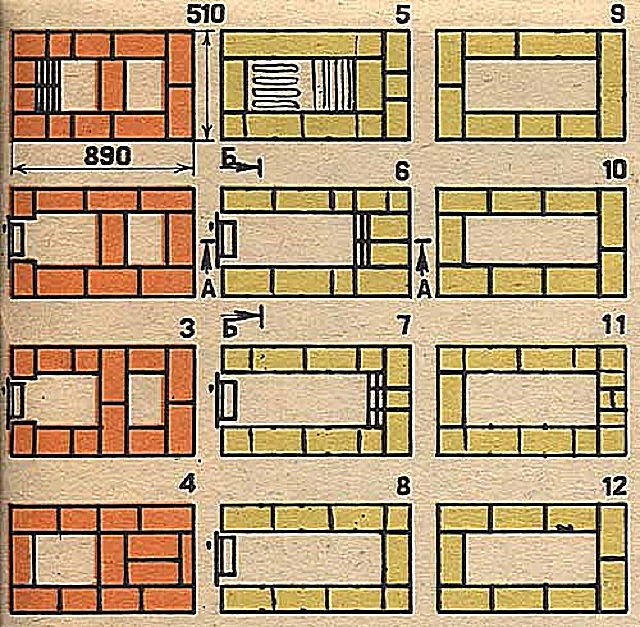

Редовете за зидане от 1-ия до 12-ия ред представляват схема на изграждане с монтиране на вратичка за поддувало, решетка за скара и изграждане на горивна камера.

В първата трета са представени схемите на редовете от 1-ия до 12-ия ред. Началните редове изграждаме с особено внимание, тъй като на тях ще се ориентираме впоследствие. На всеки ред проверяваме равенството на диагоналите, със строителен нивелир контролираме вертикалността на редовете.

За да бъдат стените строго хоризонтални, ще ги проверяваме периодично по време на зидане с отвес. В случай на отклонение трябва незабавно да се поправят грешките, докато хоросанът не е стегнал и не е започнал да се втвърдява.

Зидането на 1-ия ред извършваме върху положен на два пласта рубероид, толя или подобен хидроизолационен материал. За удобство ще фиксираме хидроизолацията със свързващ хоросан и ще очертаем на неговата повърхност контура на строящата се печка.

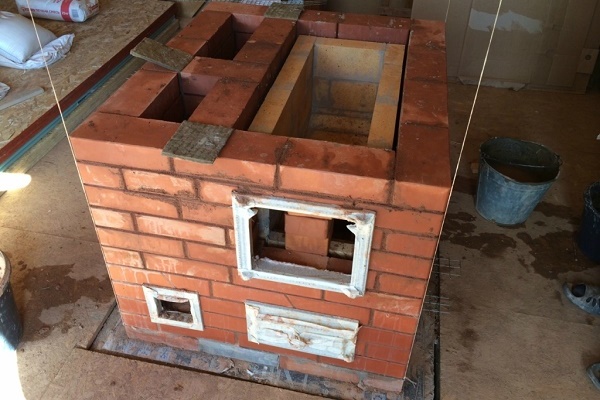

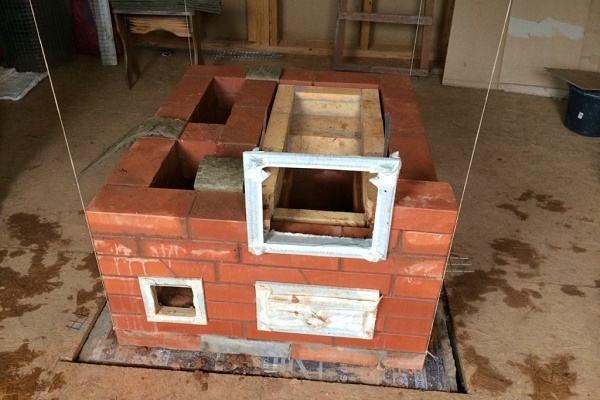

На 2-ия ред поставяме рамка с вратичка на поддувалото и пристъпваме към изграждане на димоотвода. На 5-ия ред поставяме решетката на скарата, която е покритие на поддувалото. На 6-ия ред поставяме рамка с вратичка на горивната камера и я закрепваме веднага с две тухли отстрани.

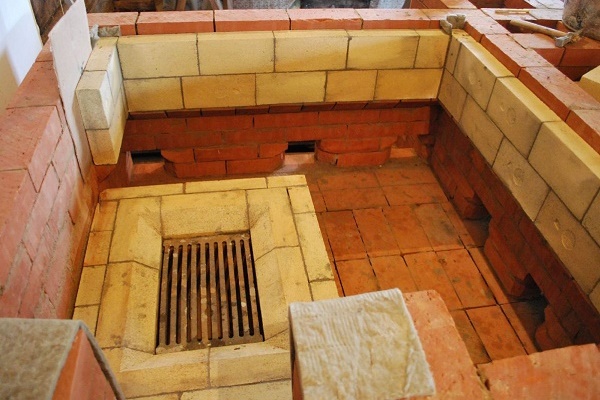

От 5-и до 15-и ред зидарията се извършва с шамотни огнеупорни тухли, благодарение на което не е необходимо да се прави облицовка, която по същество значително намалява обема на и без това малката горивна камера.

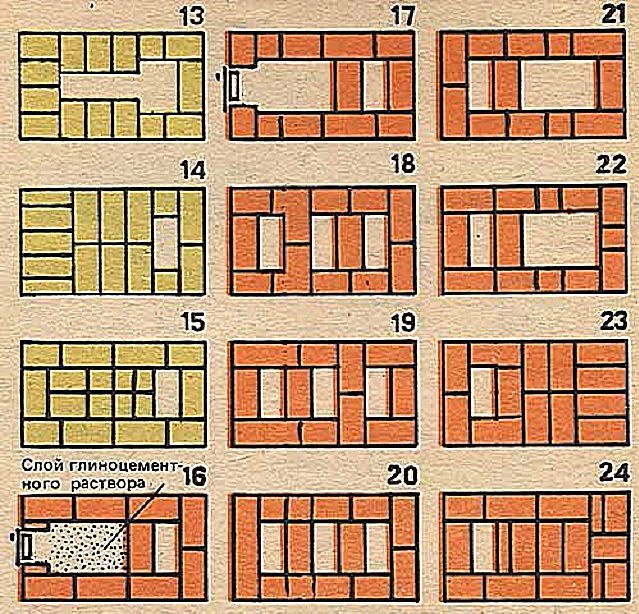

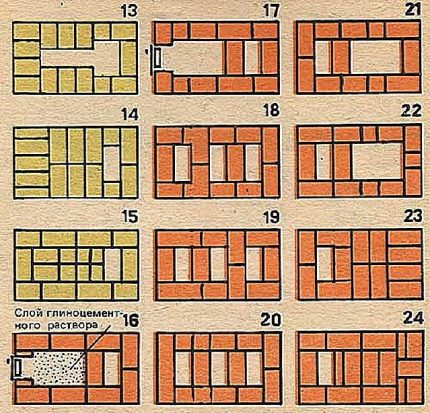

Вторият етап от строителството на тухлената печка се състои в оформяне на вертикални димни канали, горивна камера и камера за почистване.

След зидарията на 16-и ред, в образувалото се вдлъбнатина в 15-и ред, укрепваме дъното му с циментово-пясъчен разтвор.

Това е необходимо за укрепване на дъното на камерата, предназначена за почистване на димните канали. След това в 16-и ред поставяме вратичка за почистване.

На третия етап от строителството на тухленото отоплително съоръжение се извършва по-нататъшна зидария на вертикалните димни канали, втората камера за почистване, както и монтаж на печни шибъри.

След това обграждаме с тухли вратичката за почистване и оформяме тази камера, като същевременно продължаваме да изграждаме вертикалните канали за отвеждане на дима до 24-и ред.

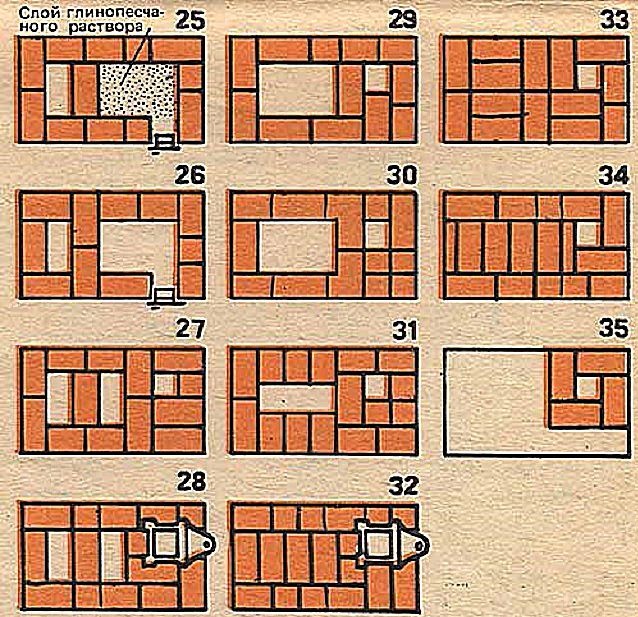

След това пристъпваме към третия етап на зидарията. В 25-и ред започваме изграждането на втората камера за почистване. Отново укрепваме дъното на предишния ред с глинено-циментов състав, поставяме поредната вратичка и продължаваме да изграждаме димния канал.

В 28-и и 32-и ред поставяме шибърите, които се използват като регулатори на тягата. Дозиждаме масива на печката до 35-и ред, за да пристъпим след това към изграждане на комина.

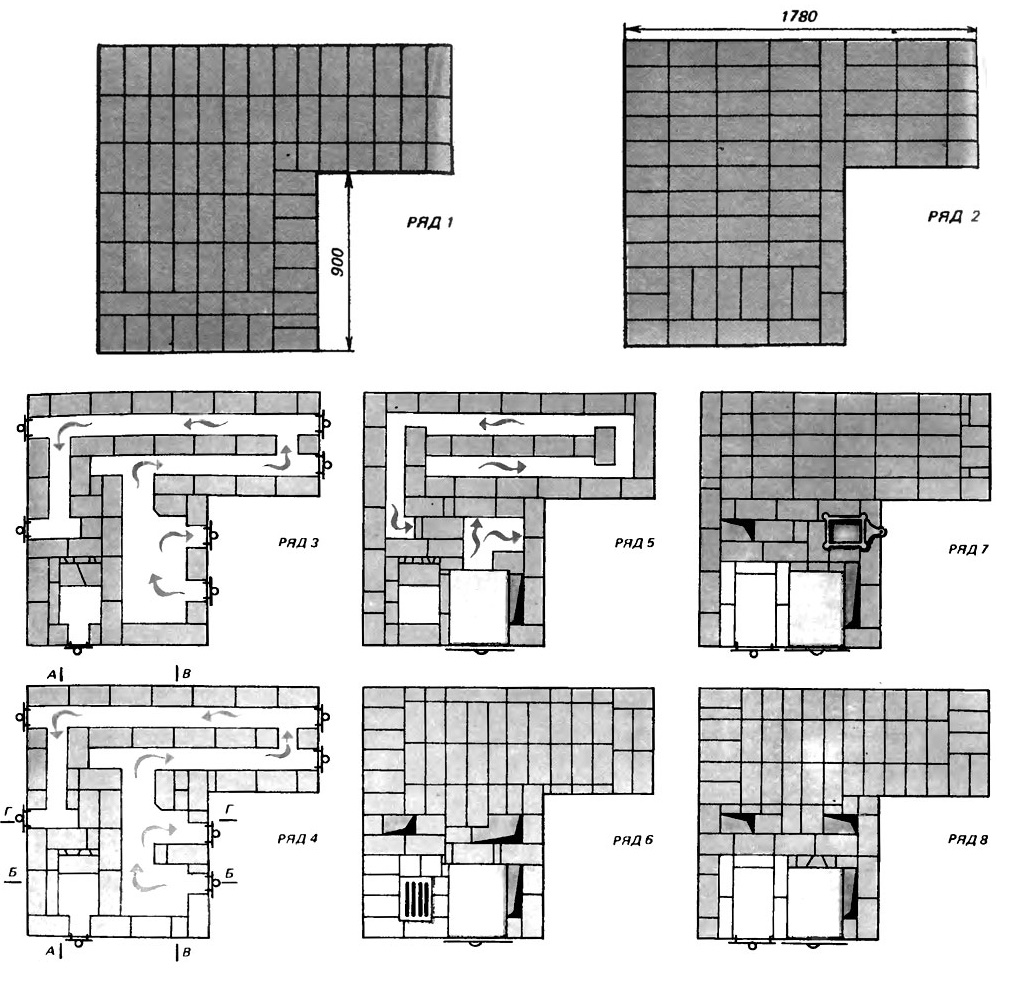

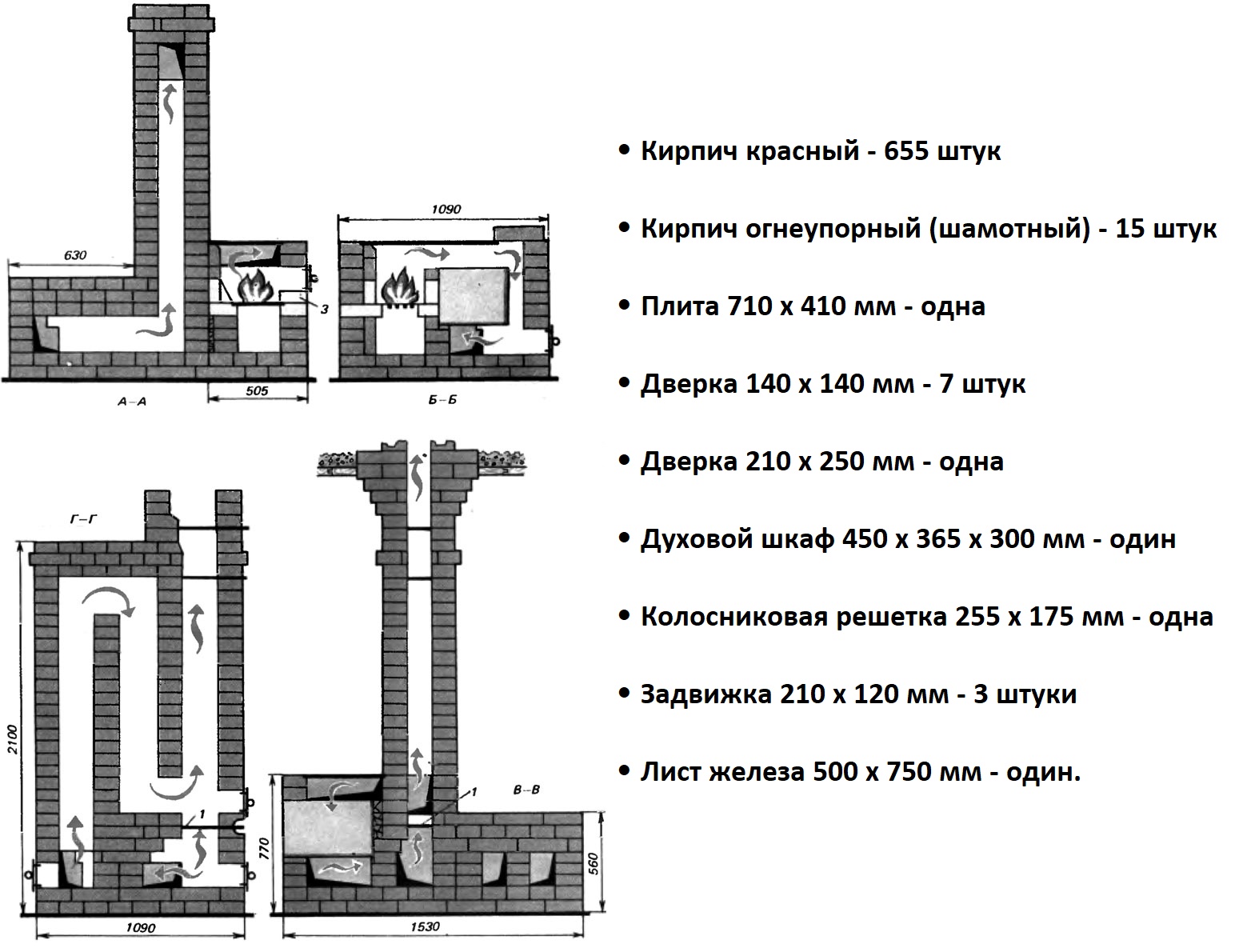

Вариант #3 – печка с щит и нисък топчан

Много практична конструкция с ниска тухлена лежанка, служеща в руските изби като отопляемо спално място. Съоръжението е по-сложно от предишните варианти, но е по-практично, тъй като включва и отоплителен агрегат, и частично обзавеждане, и готварска плоча.

Тази печна конструкция също има два варианта за решение на покритието. Разликите са свързани с редове 5 и 6, 5а и 6а. При втория вариант на ъгъла на горния ред се поставя стоманен ъгълник.

За да бъде щитът на отоплителната част на печката с ширина 1020 мм, от двете страни се оформят издатъци. Ако се планира увеличаване на топлоотдаването, броят на димните завои може да се увеличи до 5 броя. За нормална работа на тази конструкция е задължително да се обърнат димоотводите над плочата.

Тази печка има две решения, разликите между които се определят в редове 5 и 6, както и в 5а и 6а. Второто решение предполага монтиране на стоманен ъгълник на ъгъла.

За тази конструкция на тухлена печка има разработени редови схеми, изчислен е разходът на материал, необходим за строителството на универсално съоръжение. Ако не се предвижда използване на летен клапан, той се затваря с тухла.

Габаритите на лежанката се определят индивидуално. Тя може да не е солидна тухлена конструкция с камери за горене и почистване, а нещо като одър на стълбове вместо крака.

Между стълбовете трябва да се оставят отвори с ширина по 120 мм. Обаче конструкцията с камери запазва топлината по-добре.

Порядовката по същество е точна инструкция за начинаещи печкари, които желаят сами да построят тухлена печка на вилата.

Тази печка се препоръчва да се строи върху монолитен фундамент, върху който преди изграждането на печката се поставя листов азбест. Шамотна огнеупорна тухла се използва само при оборудването на горивната камера като облицовка. Обикновено горивната камера се изгражда с една тухла по-ниско от нивото на монтиране на нейната вратичка.

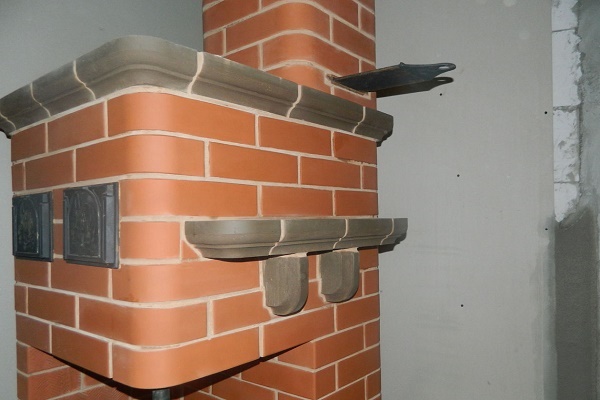

Облицовката се извършва с тухла, поставена на ребро. Порядовките, дадени за строителството на тази печка, няма да описваме подробно, тъй като читателят вече е получил представа за условните обозначения и спецификата на изграждане на печки.

Тази печка е подходяща както за лятна, така и за зимна експлоатация. Лятото на нея готвят храна, а зименно не само готвят, но и се топлят, и се сушат, и лекуват простудни заболявания.

Важно е да спазвате дадените редови схеми, както и стриктно да се придържате към пропорциите и съставите на свързващите разтвори, използвани в строителството на тухлени печки.

Изводи и полезно видео по темата

Видео #1. Клип в помощ на самостоятелните печкари, материалът представя нагледна порядовка на отоплителна печка:

Видео #2. Подробно ръководство за строителство на отопително-готварски агрегат по готови редови схеми, но с внасяне на някои промени от изпълнителя:

Избирайки конструкция за самостоятелно строителство на печка за вила, трябва да се съобразявате със собствените си възможности и умения. Не е изключено предложените от нас варианти някой да сметне за прекалено сложни или прости. Във всеки случай представените сведения ще помогнат да получите представа за печни съоръжения, за да ги използвате сами или да контролирате действията на наетите печкари.
