Как да направите отопление на отработено масло със собствени ръце: схеми и принципи на обустройство

Всякакви отпадъци, които за обикновения човек са просто боклук, от който трябва да се отърве, в ръцете на майстора могат да носят осезаема материална полза.

Например, отрезаци от тръби с различни размери, стар газов балон и други метални отпадъци се превръщат в печка, а отработеното масло – в гориво. Да организирате отопление с отработено масло със собствени ръце не е толкова сложно.

Ще ви разкажем за основните варианти на устройство на отоплителни системи на “отпадъчен” вид гориво. В предложената от нас статия подробно са описани начините за изработка на изпитани на практика домашно направени уреди. Като вземете предвид нашите препоръки, ще можете да постигнете оптимален резултат.

Общ принцип на функциониране

Ако искаме да получим качествено отопление на базата на отработено масло, не можем просто да вземем маслото и да го подпалим, тъй като то ще дими и ще вонее. За да не изпитаме върху себе си тези неприятни и опасни за здравето странични ефекти, трябва да нагреем горивото така, че да започне да се изпарява.

Ще горят получените в резултат на нагряване летливи вещества. Това е основният принцип на работа на отоплителния агрегат на отработено масло.

Приложение на перфорирана тръба

За осъществяване на този принцип в конструкцията на печката се предвиждат две камери, които се свързват помежду си с тръба с отвори. В долната камера през пълнителния отвор постъпва гориво, което тук се нагрява. Образуващите се при това летливи вещества се издигат нагоре по тръбата, насищайки се чрез перфорацията с кислород от въздуха.

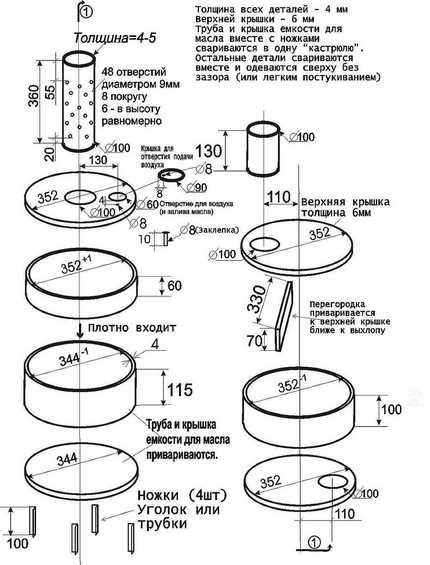

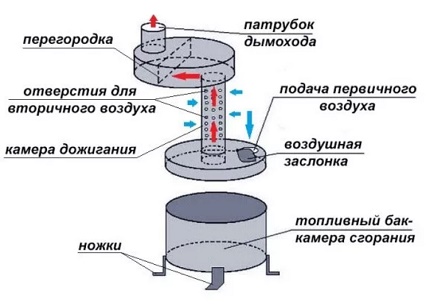

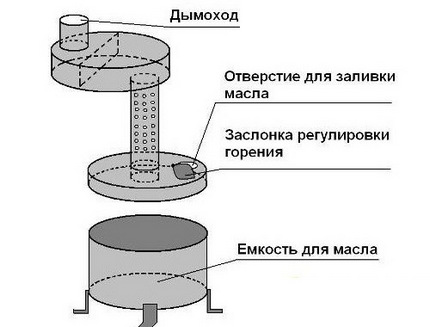

Принципна схема на двукамерна печка със свързваща перфорирана тръба позволява да се разбере как точно функционира несложният агрегат на отработка

Получената горима смес се възпламенява още в тръбата, а пълното ѝ изгаряне става в горната камера за догориване, отделена от димохода със специална преграда. Ако технологията на процеса се спазва в необходимата степен, сажди и дим при горене почти не се образуват. А топлина ще е достатъчна за отопление на помещението.

Използване на плазмена чаша

За постигане на максимална ефективност на процеса, може да се поеме и по-сложен път. Напомняме, че нашата цел е да се отделят от горивото летливите съставки чрез нагряването му. За целта в единствената камера на агрегата трябва да се постави чаша от метал, която трябва не просто да се нагрее, а да се нажежи.

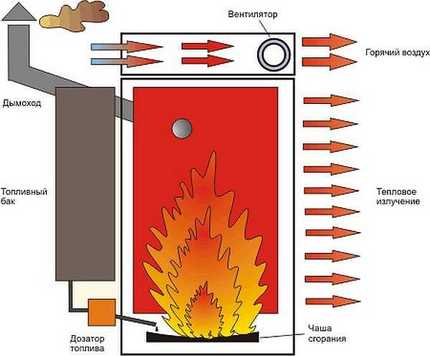

Чрез специален дозатор от горивния резервоар в камерата с тънка струя или капки ще постъпва отработката. Попадайки на повърхността на чашата, течността моментално ще се изпари, а образуваният при това газ ще гори.

Ефективността на такъв модел е по-висока, тъй като горивото, постъпващо по капков начин, изгаря по-добре, а проблемът с доливането му по време на експлоатация на печката отпада сам по себе си.

Ако всичко се прави правилно, изгарянето на газовете трябва да бъде придружено от синкаво-бял пламък. Подобен пламък може да се наблюдава при горене на плазма, затова нажежената чаша често наричат плазмена. А самата технология наричат капково подаване: защото горивото при нея трябва да постъпва само с малки дози.

При цялото разнообразие от конструкции, работата на всички отоплителни агрегати на отпадъчно гориво се основава на описания по-горе принцип.

Баланс на предимства и недостатъци

Изглежда, че идеята практически няма недостатъци, но това не е така. За да се вземе премислено решение за използването на такова отопление в дома си, трябва да се видят не само плюсовете от приложението му, но и минусите.

Да започнем с предимствата на метода. И така, ако имате редовен достъп до отпадъчно гориво, каквото по същество е отработката, то вие можете ефективно да използвате и едновременно да рециклирате този материал. Грамотното прилагане на технологията позволява да се получи топлина с пълно изгаряне на материала без изхвърляне в атмосферата на вредни вещества.

Към останалите плюсове могат да се отнесат:

• проста конструкция на отоплителния агрегат;
• малки разходи за гориво и оборудване;
• възможност за използване на всяко масло, което има в домакинството: растително, органично, синтетично;
• горимият материал може да се използва, дори ако замърсяванията съставляват една десета от неговия обем;
• висока ефективност.

Към недостатъците на метода трябва да се отнесем с цялата сериозност. Ако не се спазва технологията на процеса, може да настъпи непълно изгаряне на горивото. Неговите пари са опасни за околните.

Ако недостатъците на отоплението с отработено масло бяха повече от предимствата, нямаше да се появяват в продажба такива изделия от заводско производство, които се разграбват като топъл хляб, въпреки доста високите цени.

Не напразно основното изискване при устройството на отопление с отработено масло е наличието на вентилация в помещението, където ще се използва котелът.

Нека изброим и другите недостатъци:

• тъй като за добра тяга е необходим качествен комин, той трябва да бъде прав, а дължината му – от пет метра;
• коминът и плазмената чаша трябва редовно и основно да се почистват;
• сложността на капковата технология се състои в проблемното запалване: в момента на подаване на горивото чашата вече трябва да е нажежена;
• експлоатацията на котела причинява изсушаване на въздуха и изгаряне на кислорода;
• самостоятелното създаване и използване на водогрейни конструкции може да доведе до понижаване на температурата в зоната на горене, което застрашава ефективността на процеса като цяло.

За да се реши последният от горепосочените проблеми, може да се монтира водна риза там, където тя няма да може да повлияе на качеството на горенето – на комина. Изброените недостатъци доведоха до това, че продуктът без съществени доработки практически не се използва за отопление на жилищни помещения.

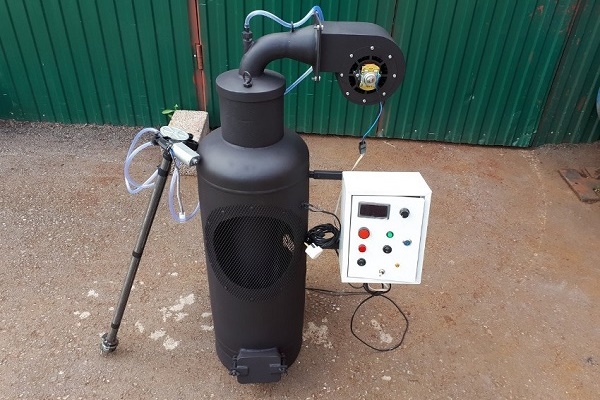

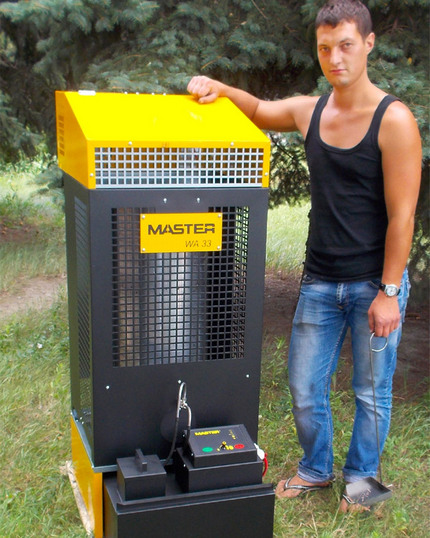

Ако няма желание или време да се изгради агрегат със собствени ръце, можете да се възползвате от многобройните предложения от работилници, занимаващи се с производство и монтаж на метални конструкции с различни размери:

Къде да се прилага и как да се доработи?

Предвид съществения списък от недостатъци, калориферите на отработено масло рядко се използват в жилища. Използването им е възможно само в стопански помещения и при устройство на безотказно действаща приточно-смукателна вентилация. Затова те се използват широко за затопляне на технически и производствени площи.

Автомобилистите именно тях използват като отоплители за гаражи, и то при наличие на добра смукателна вентилация. Градинарите ги инсталират в оранжерии, животновъдите – в стопански постройки. На автомивки, в СТО, в складове, където няма запалими материали, винаги ще им се намери място.

Ако експлоатацията на котел на отработено масло за отопление на жилищни помещения предизвиква опасения, то в условията на гараж, автосервиз и автомивки този модел е винаги търсен

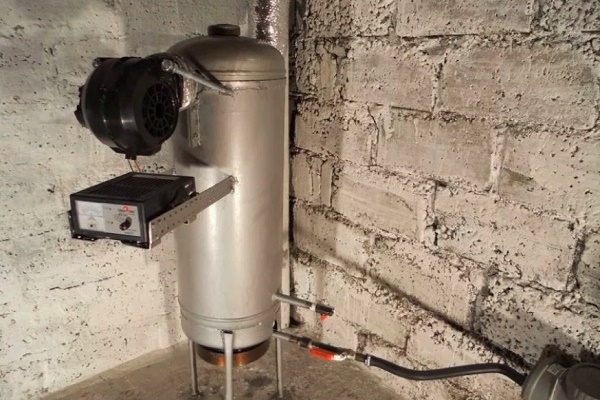

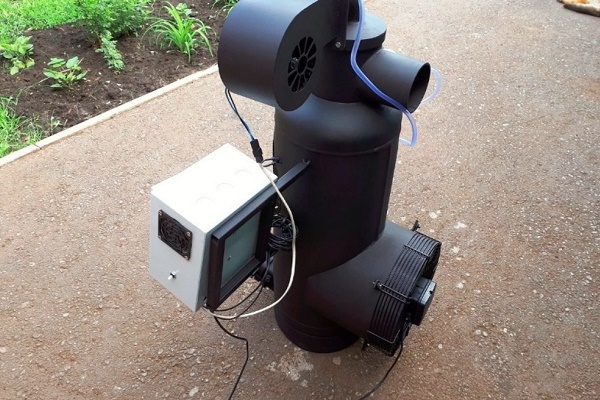

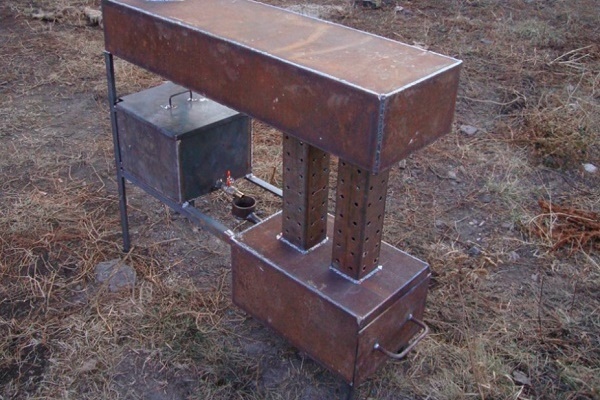

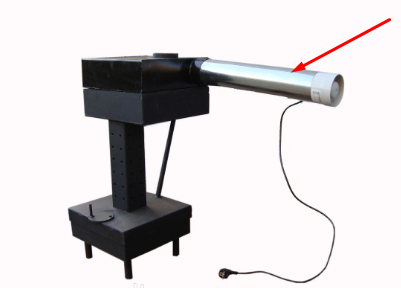

Често основните конструкции се подлагат на различни видове доработки. Например, за тези цели се използва водна риза или водогрейни серпентини. Подобно оборудване се включва в състава на водното отопление. Печките от този вид трябва да работят с прилагане на автоматика, в противен случай тяхното функциониране ще трябва да се контролира непрекъснато

Няколко успешни самоделки

Използвайки основния принцип на конструкцията, винаги можете да измислите изделие, което ще отговаря максимално на вашите собствени изисквания. Ще се опитаме да ви предложим някои варианти, достойни не само за внимание, но и за реализация

Вариант #1 – с готов корпус

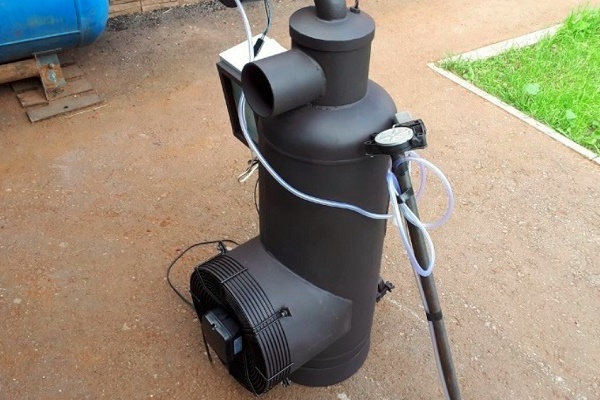

Тази конструкция може да хареса на такъв домашен майстор, който вече е усвоил уменията за заваряване. Същността ѝ се състои в прилагането на готова основа като корпус на изделието – кислороден или газов балон, тръба или варел с дебели стени

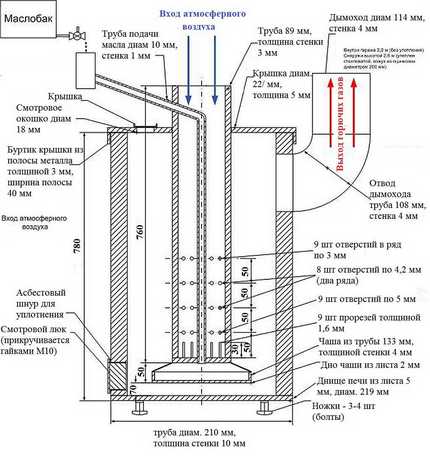

За да си представите нагледно процеса на превръщане на заготовките в печка на отработено масло, разгледайте внимателно схемата по-долу

В работата на изделието се използва плазмена чаша и, следователно, технология на капково подаване. То е способно да произвежда около 15 kW топлина, които ще отоплят до 150 m² площ

Не си струва да се опитвате да модернизирате този модел, преследвайки целта да увеличите неговата производителност чрез усилване на въздушния поток или промяна на размерите на горивната камера. Това може да доведе до увеличаване на обема на сажди и пушек, което е небезопасно

В процеса на горене отработеното масло силно нагрява стените на корпуса на котела, в резултат на което тънкостенните изделия могат просто да прегорят и да се окажат пожароопасни

За начало трябва да изградим основата на модела – нейния корпус. За това ни трябва тръба с височина 780 мм, диаметър 210 мм и с дебели стени (не по-малко от 10 мм). Дъното на корпуса изрязваме от стоманен лист (не по-малко от 5 мм). Диаметърът на кръга на дъното е 219 мм. Остава само да заварим дъното към една от страните на корпуса.

Крачетата, които предстои да заварите към дъното, могат да бъдат изработени от здрави болтове. За да следите процеса на горене вътре в тръбата и да имате възможност за начално загряване на купата, трябва на 70 мм от нивото на дъното да направите в корпуса наблюдателен отвор. За целта в корпуса трябва да се изреже отвор с такъв размер, че да бъде функционален – удобен за самия потребител.

Изрязаната част от тръбата ще се използва за изработка на вратичката на отвора. Трябва само да заварите към нея акуратен борд и да поставите по нейния периметър азбестов шнур, така че вратичката да затваря херметично отвора. Закрепваме вратичката към корпуса с помощта на болтове.

За отвеждане на дима ще е необходима тръба с диаметър 108 мм и дебели стени (4 мм). Тя трябва да се завари към корпуса от страната, противоположна на тази, където е изрязан наблюдателният отвор. От върха отстъпете 7-10 см.

За да се направи капакът, от листов метал (дебелина 5 мм) се изрязва кръгла заготовка с диаметър 228 мм. По ръба на заготовката трябва да се завари борд. За това е необходима метална лента с дебелина 3 мм и ширина 40 мм. В получения капак отстрани правим още един наблюдателен отвор с диаметър 18 мм. Неговата вратичка ще играе ролята на предпазен клапан.

В центъра на капака изрязваме още един отвор с диаметър 89 мм. В него ще се вкарва тръба за подаване на въздух, която правим от заготовка с дължина 76 см, диаметър 89 мм и дебелина на стената 3 мм.

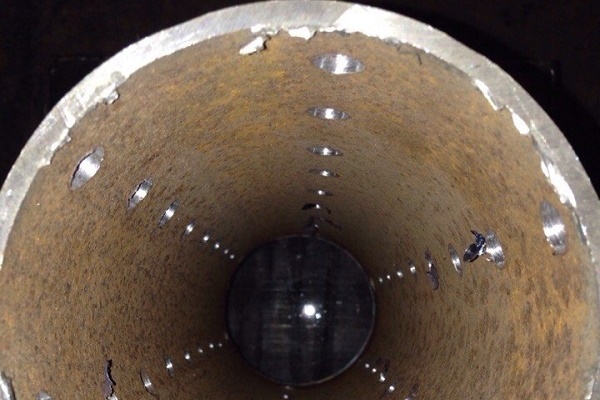

Перфорираме заготовката. За целта от края отстъпваме 5 см и пробиваме в кръг 9 отвора с диаметър 5 мм. След 5 см трябва да се направят още два реда отвори – 8 в ред, диаметър 4,2 мм. Още след 5 см правим четвърти ред отвори – 9 броя, диаметър 3 мм.

За изпълнението на следващата работа ще ни трябва ъглошлайф. По ръба на тръбата, от който отстъпихме 5 см, прорязваме цепнатини с височина 3 см и дебелина 1,6 мм. По окръжността такива цепнатини трябва да са 9 броя.

От противоположния край на тръбата на 5-7 мм от ръба прорязваме отвор с диаметър 10 мм. В него ще се вкарва тръба за подаване на гориво с диаметър 10 мм и стени с дебелина 1 мм. Както се вижда от схемата, тя влиза в тръбата за въздух и завършва едновременно с нея. Протяжението на този горивопровод и неговият ъгъл на огъване зависят от местоположението на масления резервоар.

Тръбата за подаване на гориво и въздух в сглобен вид се заварява към капака. При монтиране в корпуса на изделието тя не трябва да опира в дъното, а да не достига до него 12 см.

Пристъпваме към изработката на плазмената купа. За това ще е необходима дебелостенна тръба (дебелина 4 мм) с диаметър 133 мм. Отрязваме от нея парче от 3 см. От стоманен лист с дебелина 2 мм изрязваме кръгла заготовка с диаметър 219 мм. Заготовката заваряваме към отрязъка и получаваме купа.

Всъщност печката е почти готова. Остава да се сглоби. За целта вътре в корпуса, на 7 см от дъното, поставяме чашата. Сега тя трябва да се вижда добре от наблюдателния прозорец, разположен долу. От прозореца подпалват чашата. Поставяме на предвиденото за нея място капака с устройствата за подаване на въздух и масло.

Коминът, който ще бъде присъединен към съответния патрубок, се прави от тръба с дебелина 4 мм и диаметър 114 мм. Дължината на комина трябва да бъде най-малко 4 метра. Неговата особеност може да се счита за изключително вертикално разположение. Не трябва да има наклонени участъци! Външната част на комина трябва да бъде изолирана.

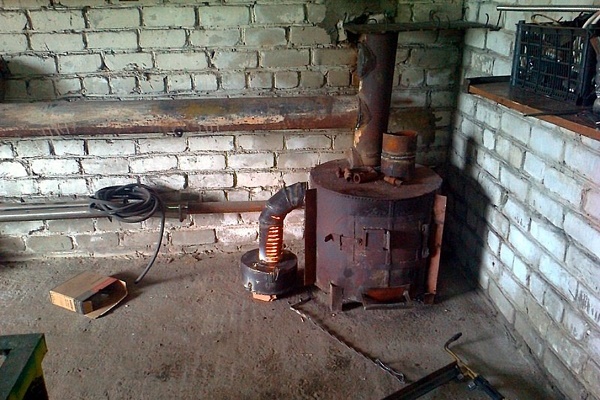

Тази пещ за отработено масло е направена не по схемата, която представихме по-горе, но основата ѝ също е изработена от използвана газова бутилка

Когато резервоарът за масло е инсталиран, може да се провери работата на агрегата. За целта в чашата се поставя хартия, напоена с гориво, и след това се подпалва. В заключителния етап на горене на хартията може да се започне подаването на отработеното масло. Схемата на това устройство не случайно е представена толкова подробно. Искаме вие да получите качествен апарат, който ще радва дълго своя създател с непрекъсната и безопасна работа.

Етапите на изграждане на котел, работещ с отработено масло, са подробно описани в следващата статия. Препоръчваме ви да се запознаете с технологията за изработка на самоделката, която ще намери приложение в дачното и крайградското стопанство.

Вариант #2 – най-популярният

Този модел наистина е популярен сред собствениците на вили и гаражи. Да се направи не е трудно. В състава му влизат две отделения (камери). В долното се налива горивото, което ще се нагрява за образуване на летливи газове. При преминаването им през перфорирана тръба, разположена между отделенията, става насищане на газовете с кислород и тяхното запалване.

При изгаряне на сместа от газове в горното отделение температурата може да достигне 800 градуса. Такова нагряване изисква активна подаване на въздух. За целта в долното отделение е предвиден наблюдателен отвор, през който освен това се налива гориво. За да се регулира подаването на въздух с негова помощ, е необходима клапа.

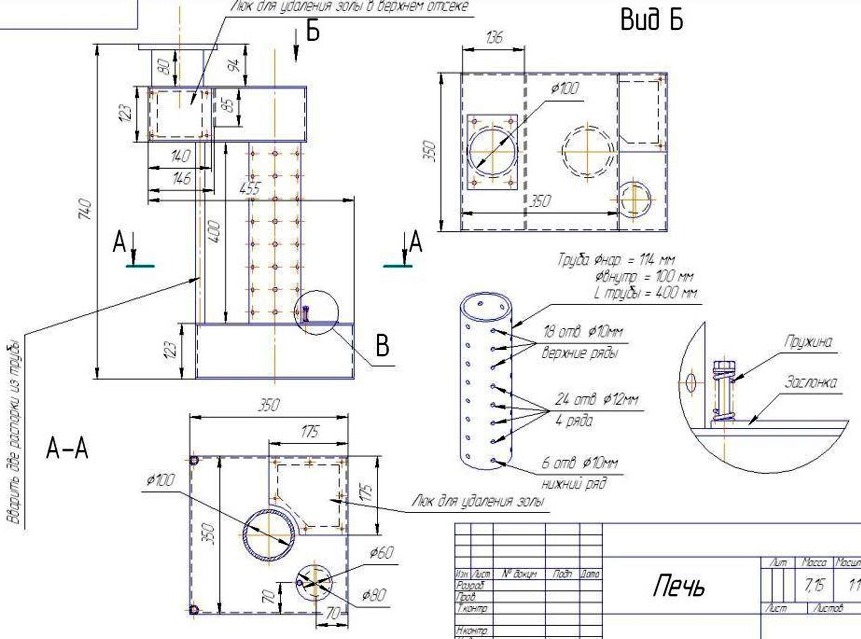

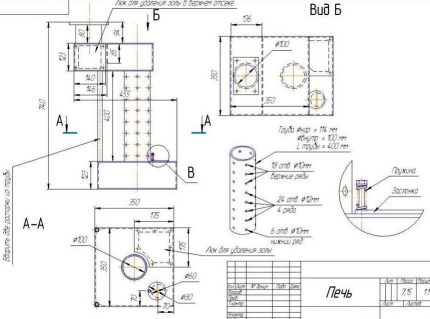

Всички размери на този най-популярен гаражен модел печка за отработено масло са дадени на схемата, но ако ви е по-лесно да направите квадратни камери, използвайте параметрите, посочени във видеото, което сме пуснали в края на статията

При преминаване на газовете от долната част на съоръжението в горната насищането на сместа с кислород става през малки отвори (диаметър 10 мм) в тръбата.

За извършване на работата трябва да се подготви:

• ъглошлайф с отрезни и почистващи дискове; Минимален диаметър на диска – 125 мм.
• перфоратор със свредло не по-малко от 13 мм;
• заваръчен апарат (от 200 ампера) и защитна маска или очила;
• кувалда;
• чук, длето и клещи;
• ъглов профил за крака;
• листова стомана;
• пренасяне;
• нитове.

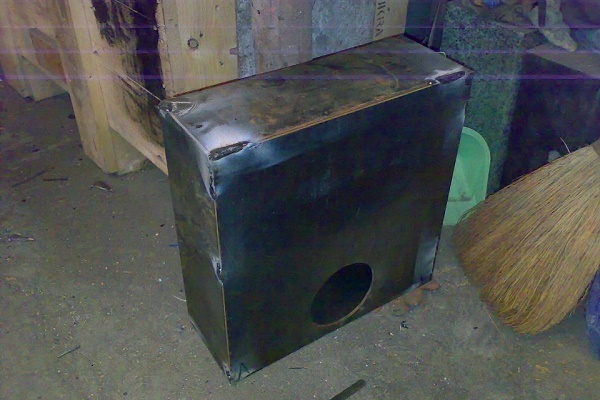

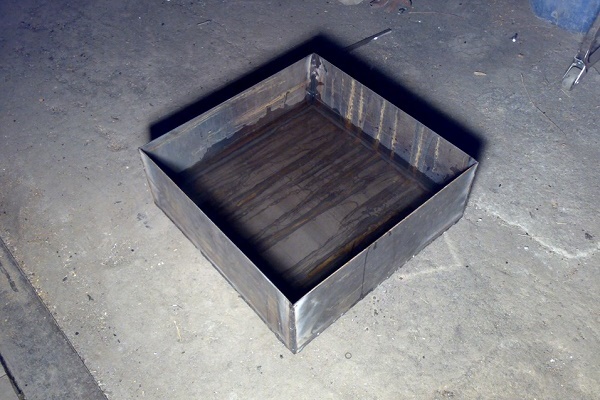

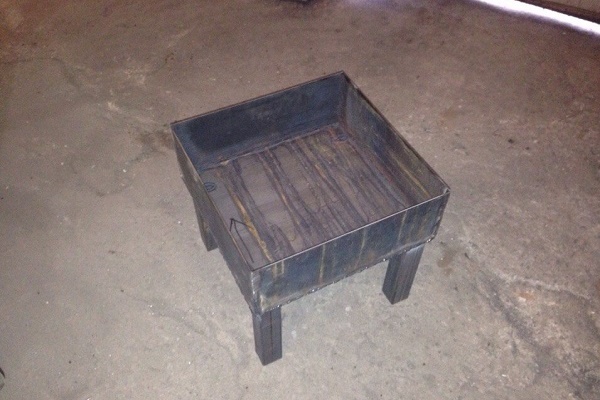

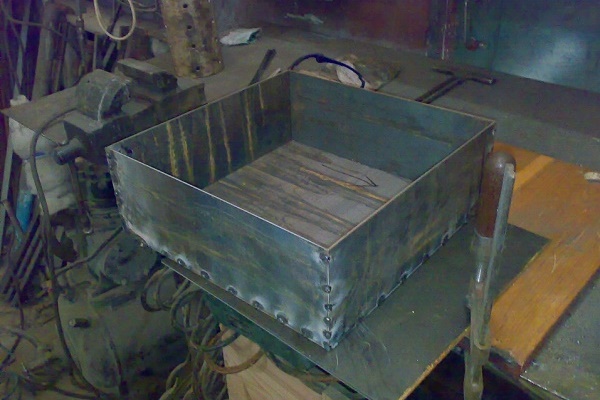

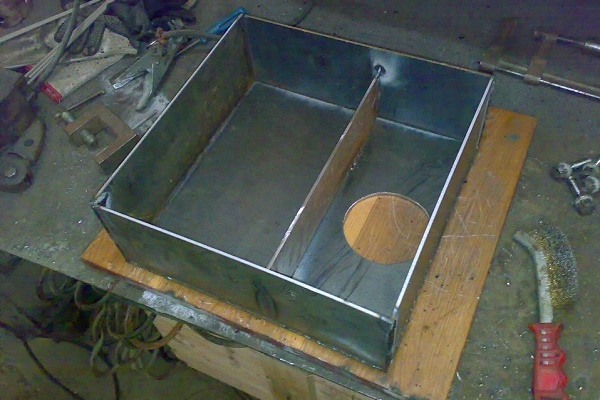

От листова ламарина се изкроява и заварява долният отсек. В него се изрязва наблюдателен прозорец, през който вътре ще постъпват гориво и въздух. Задвижката за този отвор се закрепва към корпуса на отсека с нит.

По време на сглобяването и заваряването на изделието е необходимо внимателно да се проверяват всички шевове за качество, защото този модел се нагрява много силно по време на експлоатацията му.

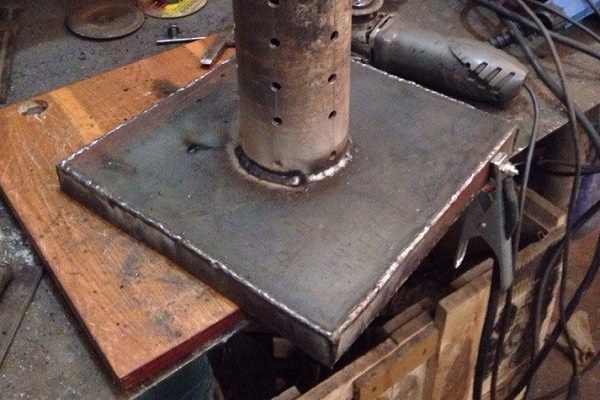

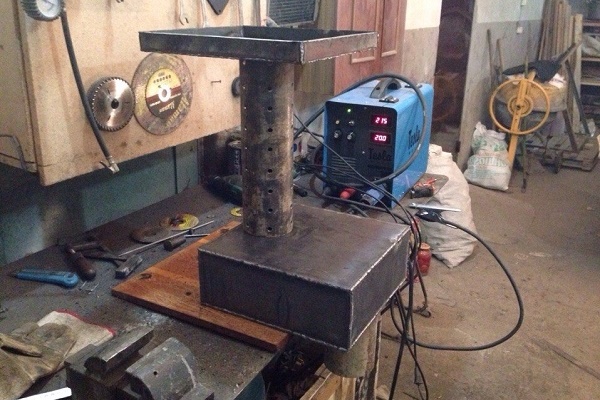

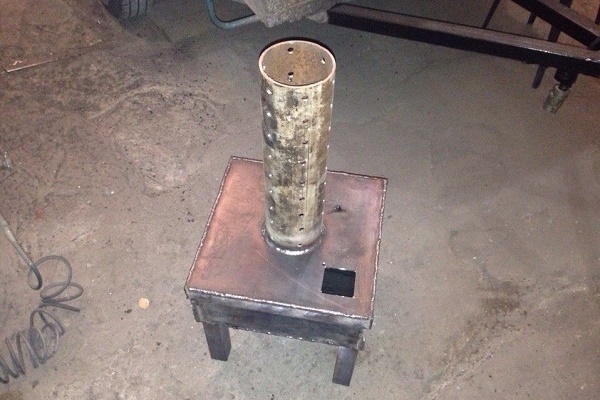

Към долната камера се заварява перфорирана свързваща газопроводна тръба, към която чрез заваряване се присъединява горният отсек със свалящ се капак. Той също се изкроява от ламарина и се заварява. По време на заваряването трябва внимателно да се проверяват съединенията за липса на празнини.

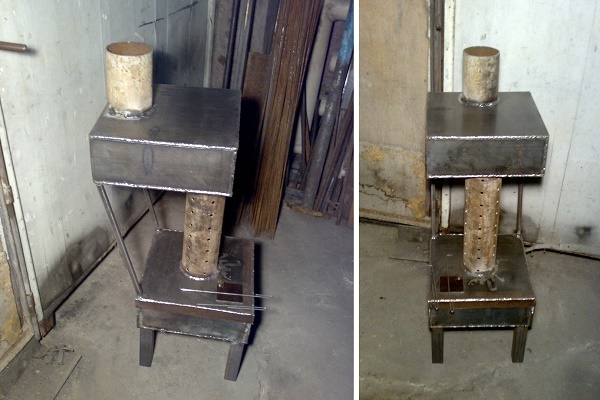

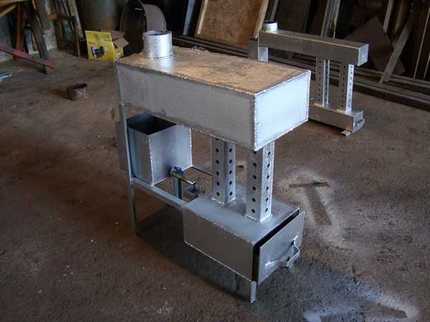

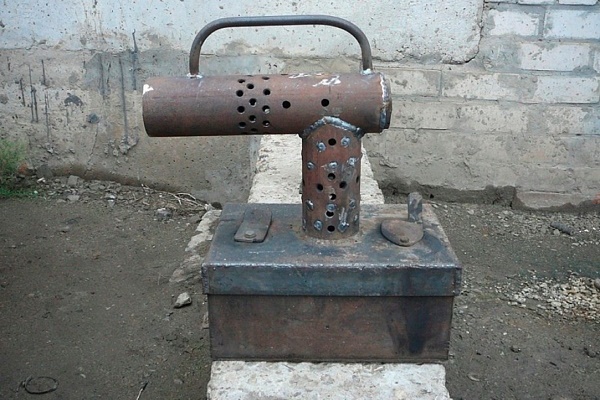

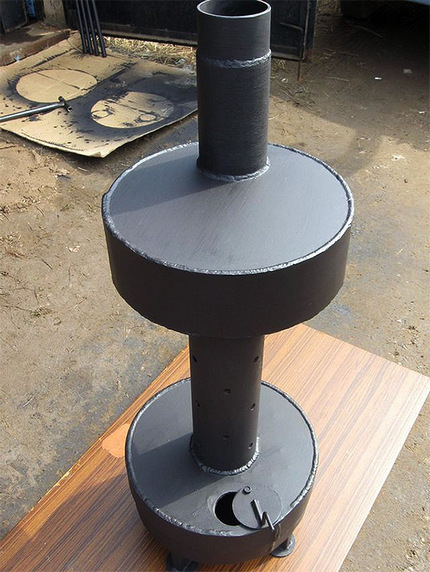

Готовата двукамерна печка изглежда много просто, но ефективността на нейната работа не поражда никакви съмнения: тя вече се е доказала многократно.

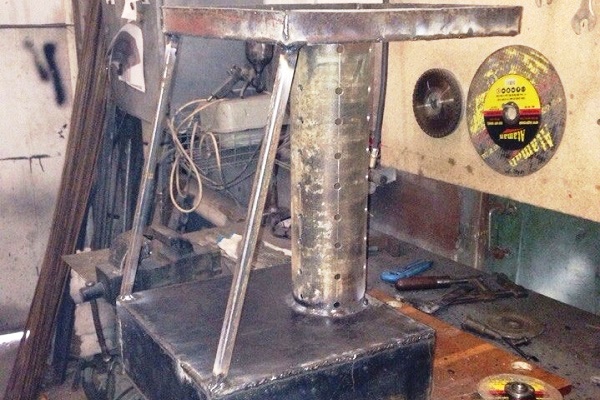

За придаване на по-добра устойчивост на конструкцията се използват метални ъгълчета. Коминът трябва да бъде присъединен към тръбата строго вертикално. Можете да проверите работата на готовата печка за отработено масло, като налеете масло в долния отсек. Там тя се запалва, като за целта се използва обикновена хартия.

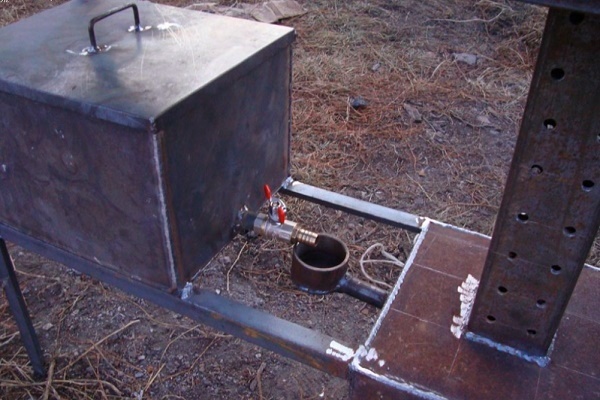

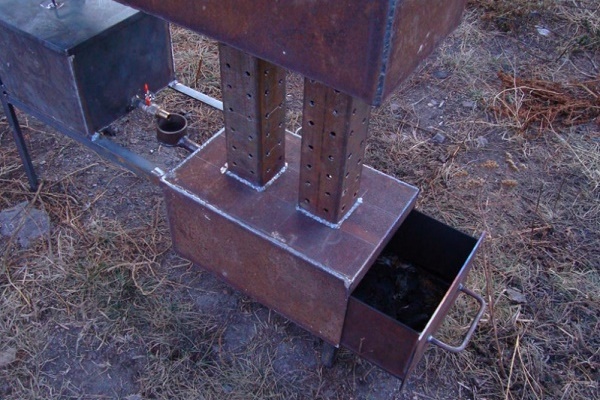

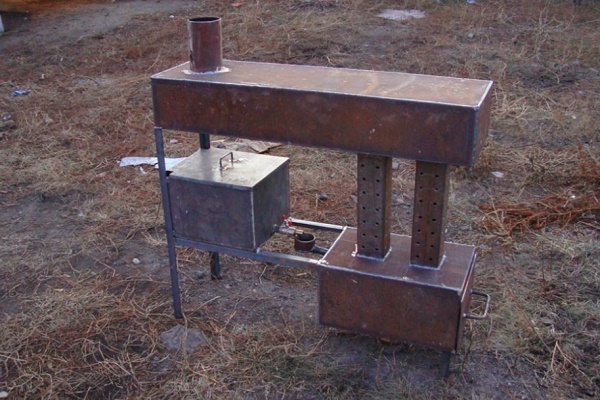

С един от вариантите на печка за отработено масло, популярна сред автомобилистите и собствениците на гаражи, ще ви запознае следната фотогалерия. За да разберете особеностите на конструкцията, сме приложили чертеж с размерите на домашното изделие.

Печките за отработено масло греят много по-добре от електрическите нагреватели. Освен това техните експлоатационни разходи изобщо са равни на нула.

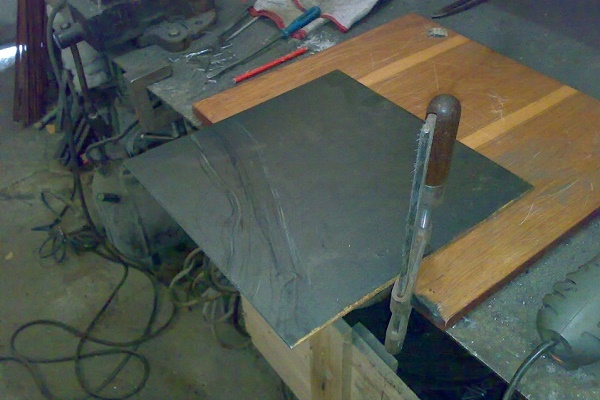

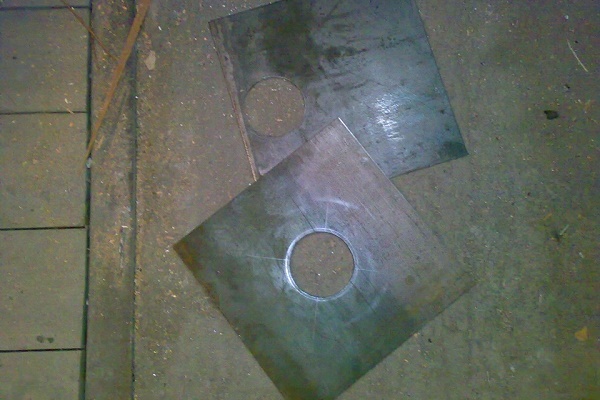

Съгласно проектните размери майсторът, който изградил този модел печка, поръчал разкрояване на метала в работилница. В тръбата стругарът му пробил отвори. Нужно било просто да сглоби частите, като ги съедини със заваръчни шевове:

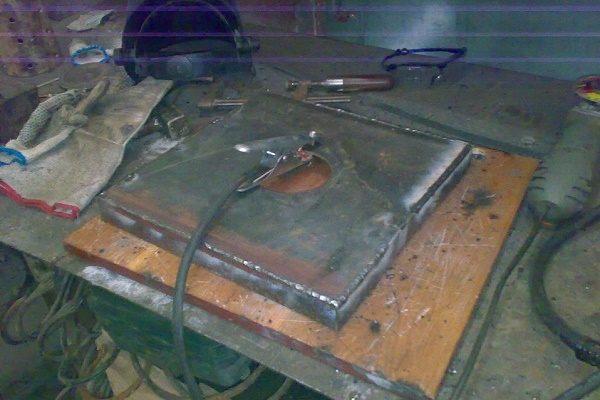

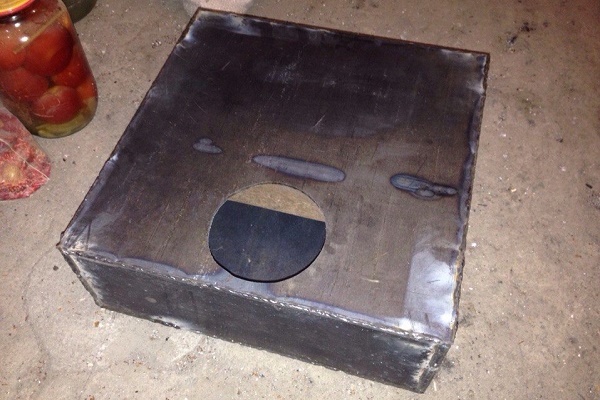

След като завършим монтажа на частите на горната и долната камера, пристъпваме към свързването на модулите на печката в едно цяло:

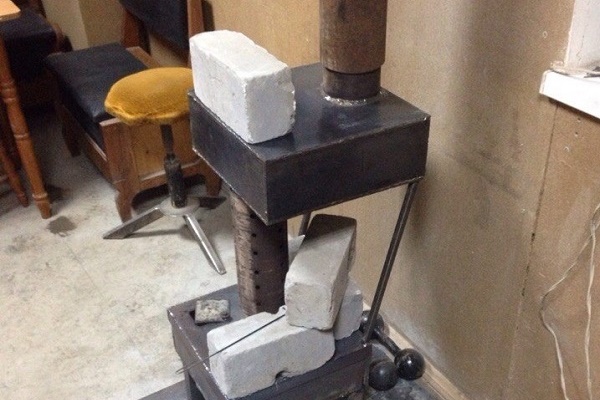

Процесът на работа на аналогична, но леко доработена печка може да се види на видеото в заключителната част на тази статия.

Вариант #3 – малък, но удачен

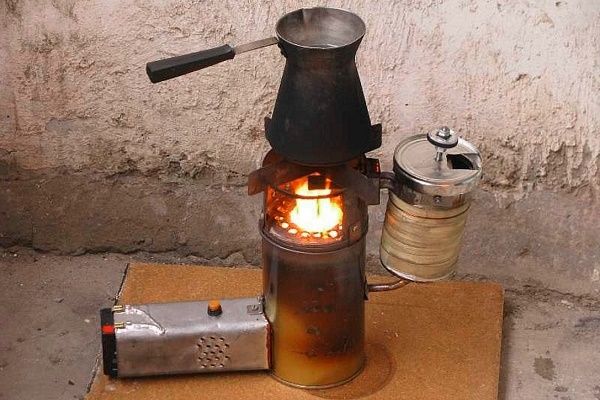

За големи помещения са необходими производителни печки от предишните варианти. Но има и малки агрегати (бебета), които също могат много. Ето такава самоделка тежи само 10 кг.

При разход на 0,5 л гориво на час тя е способна да даде до 6 kW топлина. Може да се разпали по-силно, но не си струва да го правите от съображения за безопасност: ще експлодира. Отличен вариант за гаражно отопление.

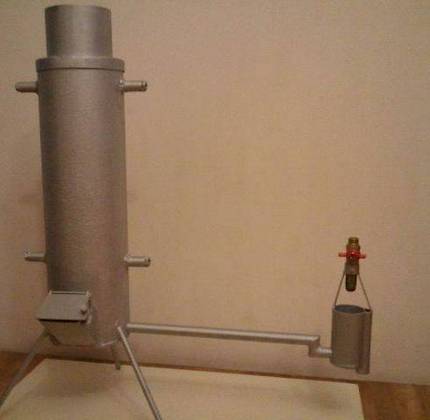

Ако имате стар газов балон, той може да стане резервоар за гориво за тази самоделка. Капацитетът за масло се сглобява от горната част и дъното на този балон. При това се препоръчва да се запази кръговият шев с уплътнителен пръстен, който допълнително ще увеличи здравината на изделието.

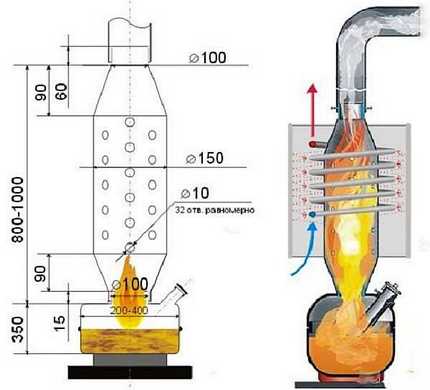

В лявата част е изобразена печка с всички параметри, които ще ви бъдат полезни в процеса на нейното изработване, а в дясната готовото изделие става основна част на водното отопление

Ако няма газов балон, тогава ще свърши работа всеки друг съд с височина 350 mm и диаметър от 200 до 400 mm. От него ще бъде заварен резервоар за изгаряне на горивото

За създаване на въздушно-горивната смес използваме тръба, чиито стени са с дебелина най-малко 4 мм. Конусът може да бъде заварен от здрава стомана с дебелина от 4 мм. На схемата са представени всички размери на конструкцията. Те могат да бъдат коригирани както в по-малка, така и в по-голяма посока, но не повече от 2 см

Специално внимание трябва да се обърне на шевовете в местата на преход към конусите: именно тук поради активното горене на газовата смес може да настъпи максимално нагряване

Коминът за тази печка се прави с дължина не повече от 3,5 метра, за да не се засмуква горивото в тръбата при създаване на твърде активна тяга. Такова засмукване може не само да увеличи разхода на гориво, но и да намали неговата топлоотдава

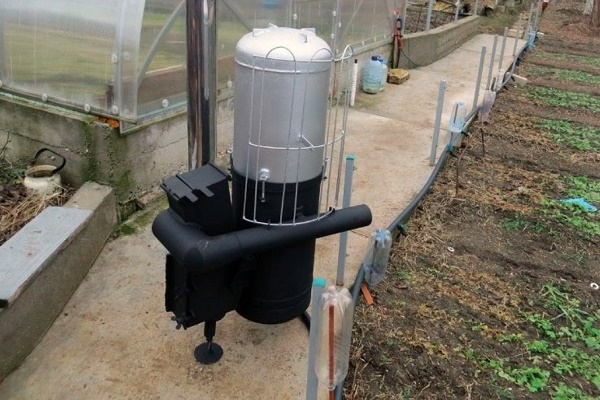

Това самоделно устройство може да се използва във водогреен вариант на отопление. За целта, както е показано на десния чертеж на схемата, около зоната на доизгаряне на горивото се навива стоманена тръба, през която ще преминава вода

За предотвратяване на значително понижаване на температурата на газовете, змиевикът се покрива със стоманен кожух, отразяващ топлината. Така нагрятата вода отива в отоплителната система

Газов балон може също успешно да се използва за изработване на буржуйка за гараж. Технологията за нейното сглобяване е подробно описана в предложената от нас статия

Спазване на техниката на безопасност

За безопасна експлоатация на самоделното отопление на отработено масло е необходимо да се обърне специално внимание на качеството на маслото. В него не трябва да присъстват вещества, които могат лесно да се възпламенят – бензин, ацетон и други

Качеството на автомобилните отпадъци като правило остава да желае много. При тяхното използване може да се образува нагар, който ще трябва от време на време да се почиства

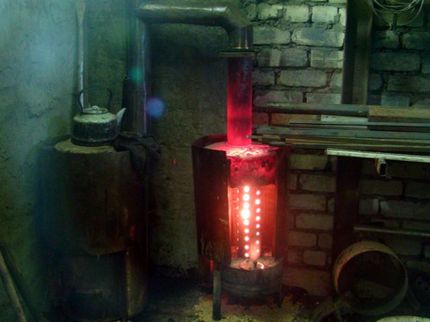

Вие виждате доколко може да се нажежи котелът, за който се използва отработено масло като гориво: не бива да сушите чорапи, да поставяте чайник с вода или да разполагате сухи дъски в близост до него

Освен това трябва да се спазват изброените по-долу мерки за безопасност

• Диаметърът на комина не трябва да бъде по-малък от 10 см. За предпочитане е сандвич-комин: по повърхността му се отлага по-малко сажди
• В близост до котела не могат да се намират горими вещества, включително и горивният резервоар. Само на безопасно разстояние
• Изключете попадането на вода или друга течност в камерата с нажежено масло. Последствията от подобно изтичане са показани във видеото в заключителната част на тази статия
• В процеса на функциониране на котела на отработено масло, температурите на нагряване значително надвишават тези, които се постигат при изгаряне на твърдо гориво. Поради това за тази конструкция се избират дебелостенни материали.
• Желателно е да се оборудва котелното помещение със система за принудителна циркулация на въздуха.

Не оставяйте работещия агрегат без надзор. Това е ефективно, но доста опасно нещо.

Изводи и полезно видео по темата

Майсторите-занаятчии не правят тайни от собствените си разработки и винаги са готови да споделят постиженията, да покажат самоделките в действие. Обърнете внимание на видеоклипа, в който е представена същата печка, както във вариант #2, но с някои доработки.

Вижте как работи, какъв е резултатът от използването ѝ при външен мраз за отопление на доста просторно гаражно помещение.

Още веднъж обръщаме вашето внимание на техниката на безопасност, която трябва да се спазва при използване на самоделни печки на отработено масло.

Изоставено гориво, което може да ви се падне, ако не съвсем безплатно, то за съвсем малко пари, винаги привлича вниманието на вещите собственици на гаражни работилници, оранжерии или други нежилищни помещения, които изискват отопление.

Да, талантливите хора могат буквално от отпадъци да направят необходима в домакинството вещ. Но умението не идва отвън: то се придобива. Възможно е нашата информация да помогне не само на тези, които вече умеят, но и на тези, които искат да се научат да правят всичко със собствените си ръце.

Искате ли да споделите собствен опит в изграждането на отоплителен уред на отработено масло? Имате ли информация, която ще бъде полезна на посетителите на сайта, желаещи да направят печка за гараж със собствените си ръце? Пишете, моля, коментари в разположения по-долу блок, публикувайте снимки по темата, задавайте въпроси.
