Обратен клапан за вентилация: как да се организира вентилация с обратен клапан за аспиратора

Миризмите на готвена храна отново се връщат, вместо да напуснат помещението завинаги? Съгласете се, това е крайно неприятна ситуация, от която искате да се отървете възможно най-скоро. Най-вероятно проблемът се крие в появата на обратна тяга. Това е често срещано явление, което има множество отрицателни последствия.

Ние ще ви помогнем да се отървете от нежеланите аромати с помощта на просто и евтино устройство. То няма да изисква преустройство на съществуващите вентилационни канали или значителни финансови инвестиции. Достатъчно ще бъде да инсталирате обратен клапан за вентилация, който ще реши възникналия проблем.

За оптимален резултат е необходимо да знаете конструктивните варианти на клапаните, техните плюсове и минуси, както и правилата за разполагане и монтаж в аспирационните системи. Цялата информация е представена в нашата статия. Също така в нея са подбрани полезни видеа с поетапна инструкция за монтаж и снимки, демонстриращи същността на изложения материал.

Причини за възникване на обратна тяга

За да вземете решение за инсталиране на обратен клапан, е необходимо да установите възможността за възникване на обратна тяга във вентилационната система на дома. Разбирането на този процес ще ви позволи правилно да планирате и реализирате обмена на въздух в помещенията.

Принципът на действие на приточно-аспирационна вентилация се основава на закона, че във всеки един момент обемът на постъпващия и излизащия от помещението въздух е еднакъв.

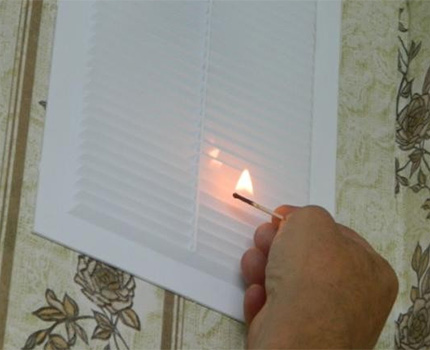

С помощта на горяща кибритена клечка можете лесно да проверите посоката на движение на въздуха във вентилационния отвор и да оцените скоростта на потока

По този начин обратната тяга в аспиратора възниква, ако общият поток в останалите точки на входа и изхода на въздух е насочен от къщи. Има няколко основни причини за възникване на такъв ефект.

Често обратна тяга възниква поради значително намаляване или спиране на потока, постъпващ в помещенията чрез приточната вентилация.

Това може да се случи в резултат на постепенно запушване на отворите, а в случай на принудителна схема – износване или повреда на механизмите, отговорни за циркулацията на въздуха. Също така, появата на обратна тяга може да бъде причинена от рязко увеличаване на обема въздух, излизащ през едно от смукателните устройства.

Например, при печно отопление горещият въздух с продуктите на горене интензивно излиза през комина. При недостатъчно постъпване през приточната вентилация ще настъпи смяна на направлението на потока в смукателните устройства.

Причина за обратно движение на въздушния поток може да бъде неравномерно налягане, създадено при свързване на няколко клона към един вентилационен канал. В такива ситуации всяка линия се оборудва с обратен клапан.

В случай на използване на въздуховод с няколко точки за вземане на въздух вътре в къщата, е възможно изменение на направлението на потока в случай на включване на принудителна вентилация в една от тях.

Така, ако каналите от кухнята и банята са свързани в една система, то включването на кухненския аспиратор ще доведе до възникване на налягане на въздуха не само към улицата, но и към банята.

Промяна на параметрите на средата извън апартамента или къщата също може да стане причина за поява на обратна тяга. При строителни работи, свързани с промяна на релефа, като изграждане или събаряне на близко разположени сгради, е възможно изменение на посоката на вятъра към смукателното устройство.

В многоетажни сгради, при използване на общи вентилационни шахти за отстраняване на въздуха, е възможно да възникне обратна тяга в апартамента поради свързване на мощни аспиратори от съседите.

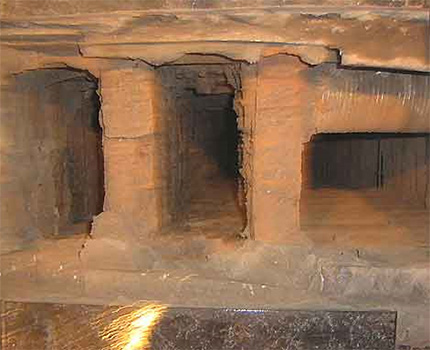

Този проблем е особено актуален за стари сгради, чиито общи въздуховоди са проектирани без да се отчита възможността за използване на устройства за принудителна вентилация.

Пропускателната способност на общите вентилационни шахти на старите многоетажни сгради не е предназначена за преминаването на голям обем въздух, генериран от съвременни мощни аспиратори.

Дори и в момента да няма условия за възникване на обратна тяга, е по-добре да се монтира обратен клапан при инсталиране на системата за циркулация на въздуха. Възможните ѝ модификации, замърсяване на приточната вентилация или външни фактори могат да доведат до променливо направление на движение на въздушния поток.

Цената на готовите устройства е ниска, а интегрирането на клапан в вече работещи въздуховоди е трудоемка задача. Желаещите да проверят работоспособността на вентилацията в апартамента ще намерят подробна информация в следващата статия, публикувана на нашия сайт.

Видове изпълнение на обратния клапан

Поради повсеместното използване на изсмукващи устройства ръчното управление за регулиране на преминаването на въздушния поток вече не е актуално.

Съществуват четири принципно различни начина за автоматично предотвратяване на обратна тяга във вентилационната система. Всеки от тях има своите плюсове и минуси, които трябва да се вземат предвид при избора на тип устройство.

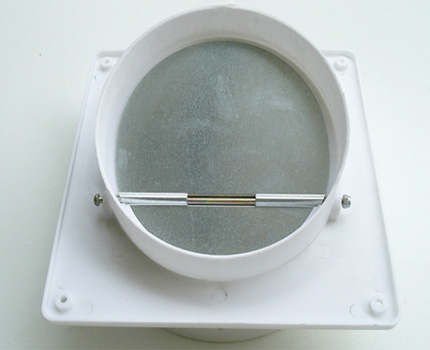

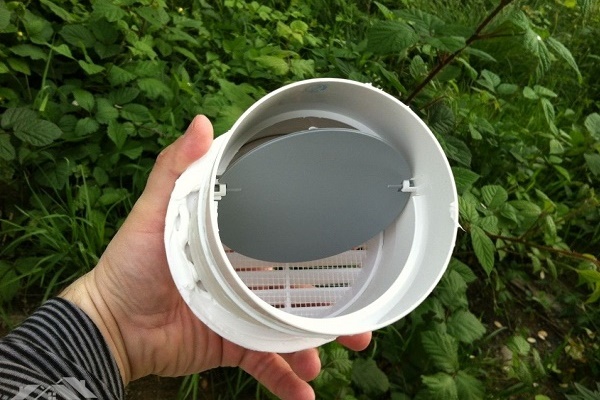

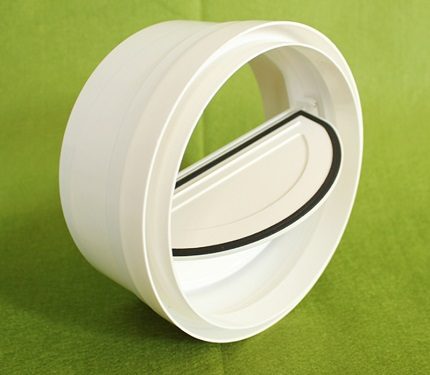

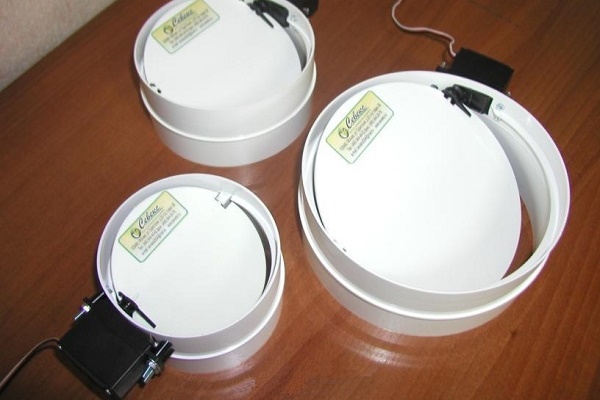

Тип #1 — еднокрилен с гравитационно действие

Потокът, насочен от помещението, оказва налягане върху крилото на клапана и го отваря за преминаване на въздух. При липса на движение или в случай на обратна тяга налягането върху крилото ще отсъства и под действие на силата на тежестта то ще се затвори.

Използването само на едно крило за преминаване на въздуха и използването на силата на тежестта за затварянето му правят гравитационния модел на клапана прост и надежден.

При правилен монтаж гравитационният обратен клапан може да се използва с естествена вентилация, тъй като съпротивлението при отваряне на крилото е незначително.

Съществуват два начина за изпълнение на такава конструкция:

• изместване на положението на оста, на която е закрепено крилото, спрямо средата на сечението на канала на въздуховода;
• наличие на противотежест, разположена отвътре или отвън на устройството.

Като се има предвид, че принципът на затваряне на крилото се основава на действието на силата на тежестта, е необходимо клапанът да се разположи в зависимост от конструкцията строго хоризонтално или вертикално с помощта на нивелир.

В противен случай е възможно непълното му затваряне или ще са необходими значителни усилия на въздушния поток във вентилационната система за отваряне на клапата, особено в случай на използване на противотежест.

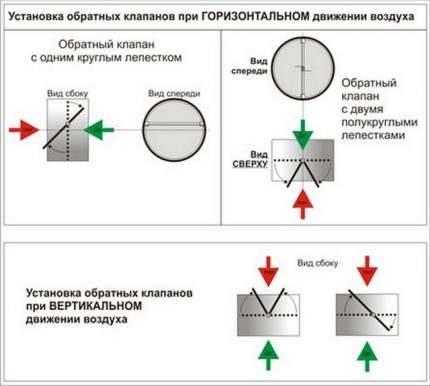

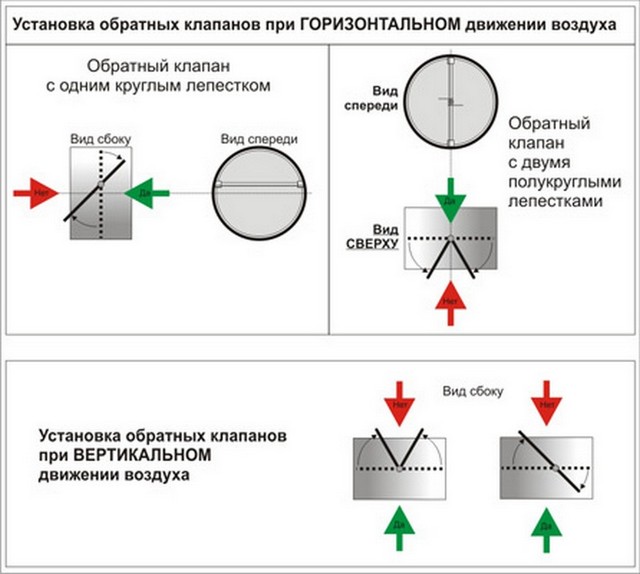

Схемата за инсталиране на възвратен клапан на вентилационния канал се определя от конструктивните особености на системата. Устройствата се монтират така, че техните лопатки да се отварят по посока на движение на въздушния поток.

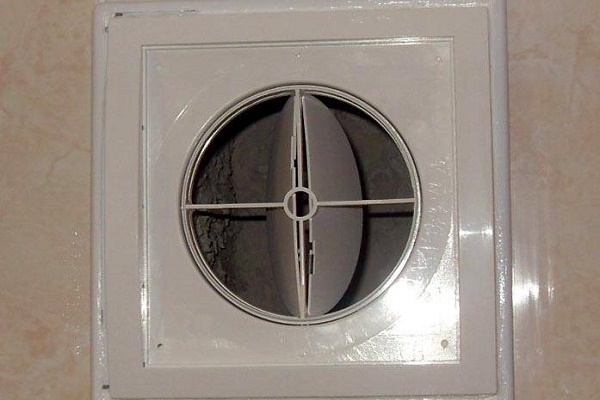

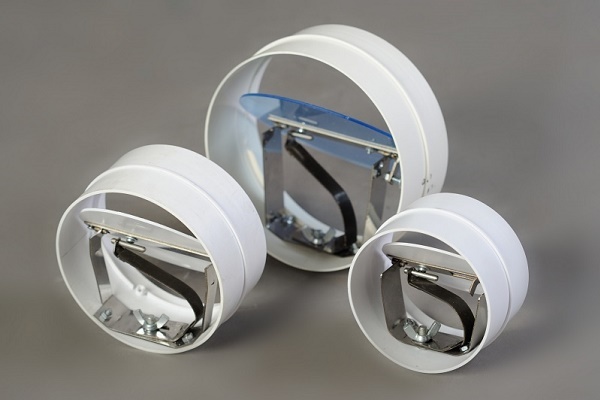

Тип #2 — двукрилен с използване на пружини

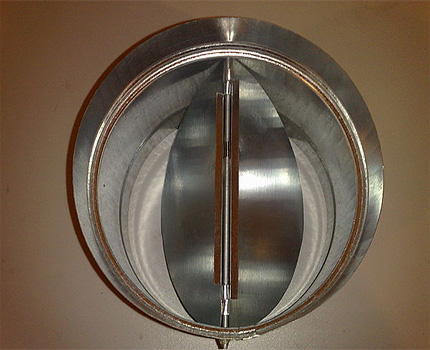

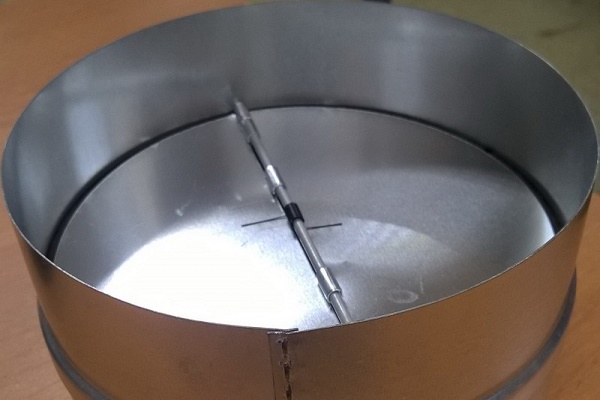

Възвратният клапан тип “пеперуда” е снабден с две капачета, които се сгъват при излишно налягане от правилната страна и се затварят с помощта на пружини при неговото отсъствие. Тъй като процесът на затваряне не зависи от действието на силата на тежестта, такова устройство, за разлика от гравитационния тип, може да бъде разположено под произволен ъгъл.

Като правило, този вариант функционира нормално само при принудителна вентилация с използване на изпускател.

Преди закупуването на клапана е необходимо да се провери чувствителността на капачетата при отваряне към налягането на въздуха, характерно за въздуховода, на който ще бъде монтиран. Някои съвременни устройства тип “пеперуда” могат да бъдат регулирани по сила на действие на пружините.

Конструкцията тип “пеперуда” със затваряне на крилата под действие на пружини се прилага във вентилационни системи със силен напор на въздуха, който създават изпускателите.

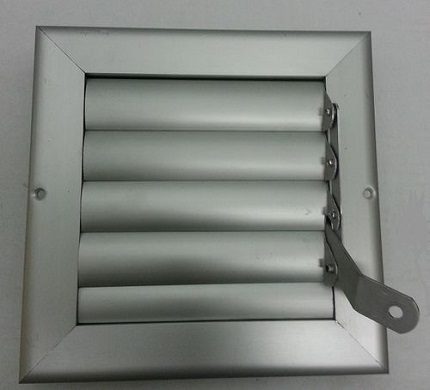

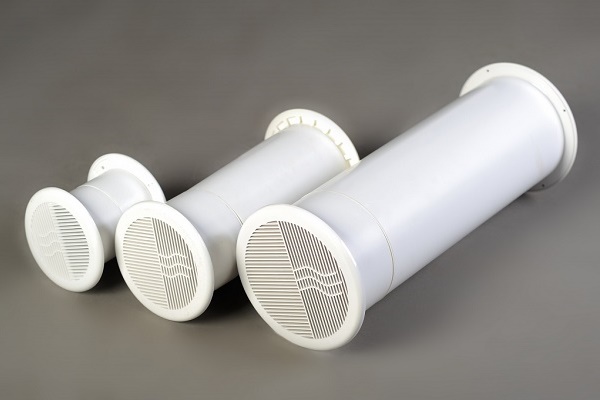

Тип #3 — жалузи за вентилационна решетка

Решетката, която затваря изхода навън или във вентилационна шахта, често е снабдена с клапан, наподобяващ на вид прозоречни жалузи. Това устройство е описано подробно тук. Принципът му на действие е гравитационен, аналогичен на еднокрилия вариант.

Използването на няколко крила вместо едно се дължи на компактността на устройството в отворено положение, което е актуално за външни елементи на системата.

Размерите на решетките са изчислени според стандартните параметри на вентилационни кутии за изпускатели и отвори в стените, предназначени за изход на въздух.

Жалузите са удобни за използване, но е за предпочитане да се монтират във външната част на вентилационната система. Съвкупността от крила осигурява отлично отвеждане на отработения въздух.

Клапа за предотвратяване на обратна тяга може да бъде монтирана върху цялата решетка или само върху отвора за естествена вентилация. В продажба има решетки с обратен клапан от други конструктивни решения.

Въпреки това вариантите с мембрана или използване на пружини ще имат сериозни проблеми с работоспособността при отрицателни температури. Затова за външна решетка е по-добре да изберете устройство с затвор тип “жалюзи”.

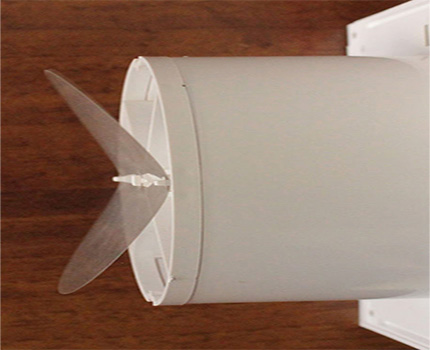

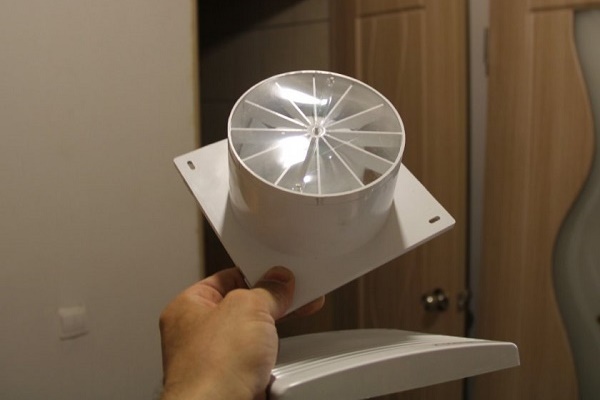

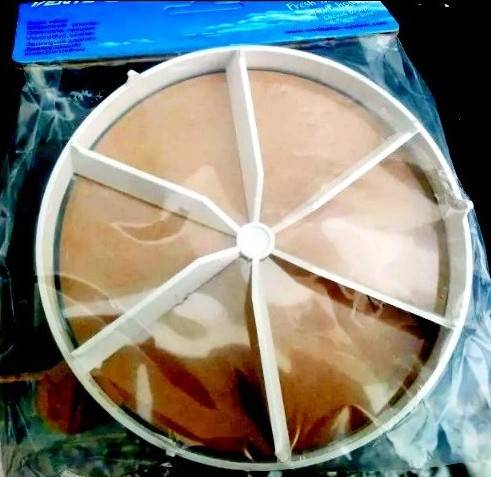

Тип #4 — гъвкава мембрана

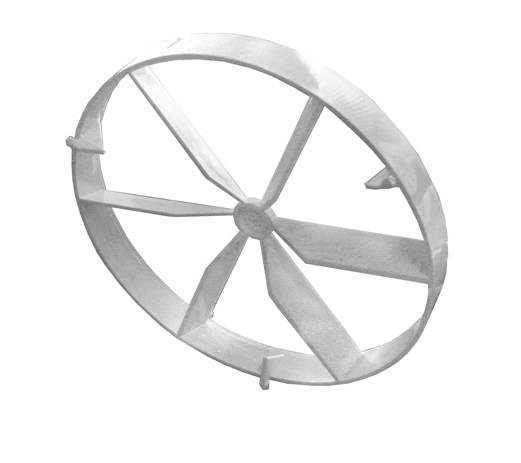

Принципът на действие на мембранния обратен клапан се основава на възможността на потока да промени положението на гъвкавата пластина. Нейното разположение позволява при една посока на движение на въздуха да отваря отвора за вентилация, а при друга – да го затваря, плътно прилепвайки към периметъра.

За задействане на мембранния обратен клапан за отваряне или затваряне е достатъчно малко усилие на въздушния поток, поради което такива устройства се използват успешно при естествена вентилация.

В случай, когато съществува риск силна обратна тяга да деформира мембраната, е необходимо наличието на допълнителни ребра за твърдост, върху които тя ще се опира при затваряне на вентилационния отвор.

Този факт трябва да се вземе предвид при закупуване на мембранен клапан, в противен случай е възможно изкривяване и последващо неплътно прилягане на клапата, в резултат на което ще се получава частично пропускане на обратен въздушен поток от устройството.

Особености на самостоятелното изработване

Предвид ниската цена на обратните клапани, самостоятелното изработване на устройството е актуално само при използване на вентилационна решетка или кутия на въздуховод с нестандартни геометрични параметри. В този случай често е по-евтино и по-бързо да се направи клапан за него, отколкото да се извърши преход към стандартна форма и размер.

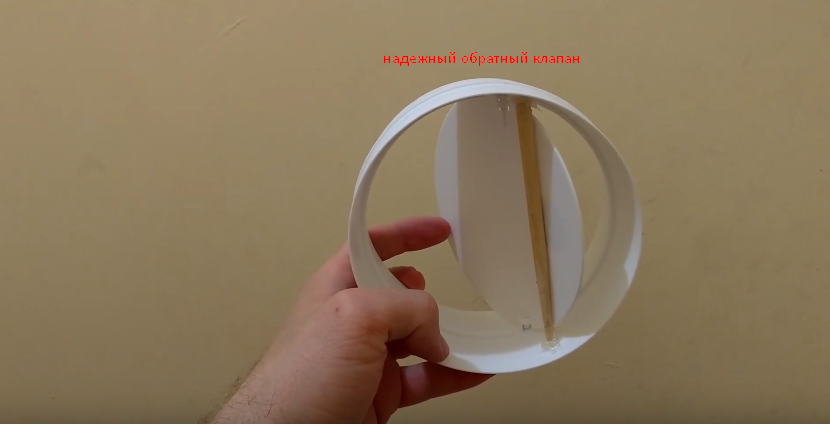

Най-лесно е самостоятелно да се изработи мембранен или еднокрилен клапан. Като крило се използва твърд материал, например пластмасова или метална плоча.

Особено внимание трябва да се обърне на следните моменти:

• плътност на прилягане на плочата към стените на корпуса на клапана или към фиксиращия издатък за предотвратяване на образуване на цепнатина и пропускане на въздух;
• изключване на почукване на плочата, което е особено важно в случай на честа смяна на посоката на движение на въздуха.

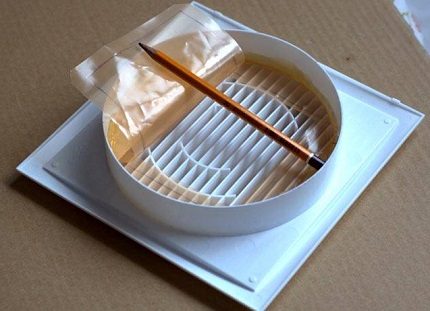

За мембранен клапан може да се използва лист плътна хартия или лавсаново фолио, с по-голям диаметър от този на вентилационния отвор. При силна обратна тяга, за да се избегне деформация на материала на мембраната, е необходимо да се монтира решетка, върху която тя ще се опира.

Като мембрана е подходящо лавсаново фолио. То не губи свойствата си под въздействие на влага, както и при многократно огъване.

Правила за разполагане и монтаж

За системи от всякаква конфигурация трябва да се планира разположението на клапаните така, че обратната тяга да бъде блокирана при всяка комбинация на включени вентилатори и абсорбатори. От правилния монтаж на самите устройства зависи качеството на работа на вентилацията.

Местоположение на клапана във вентилационната система

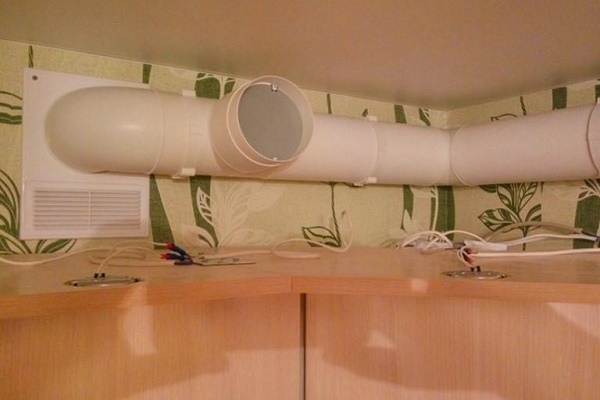

Ако изпускателната система има едно място за всмукване на въздух, който по вентилационния канал излиза в шахтата или навън, то за предотвратяване на обратната тяга е достатъчно да се инсталира един единствен клапан във въздуховода.

Ако топологията на системата е по-сложна поради наличието на няколко изпускателни отвора или отвори за естествена вентилация, тогава се прилагат следните правила за разполагане на обратни клапани:

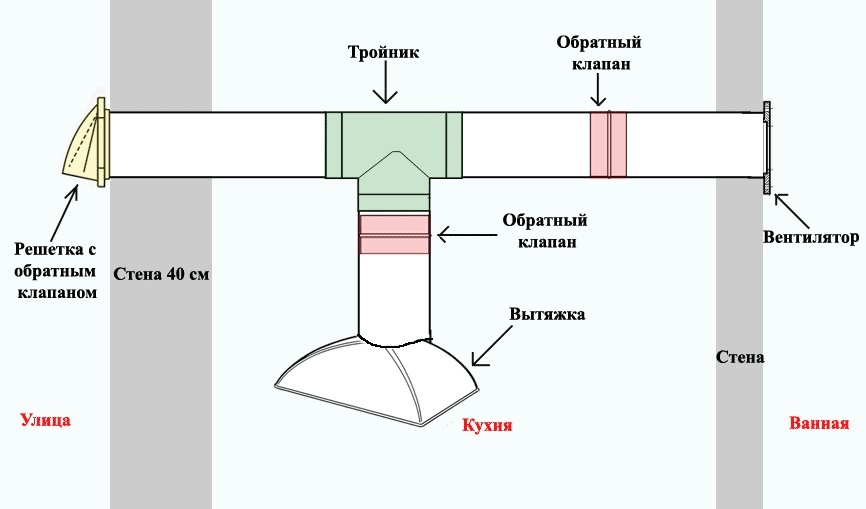

1. На всеки клон, свързващ точката на всмукване на въздух и главния въздуховод, се монтира обратен клапан. Това е необходимо, за да се предотврати пренасочването на въздуха към изпускателния отвор, когато той не е включен.
2. Обикновено още едно устройство се монтира на изхода на вентилационната система. В идеален случай, при пълна херметичност на канала, няма нужда от това, но практиката показва основателността на монтажа на клапан на това място.

Като правило, обратният клапан се монтира на места с най-удобен достъп до тях. Това се дължи на факта, че те трябва периодично да се почистват от полепнал прах и мастни отлагания, в противен случай няма да се получи пълно затваряне на клапите при обратна тяга.

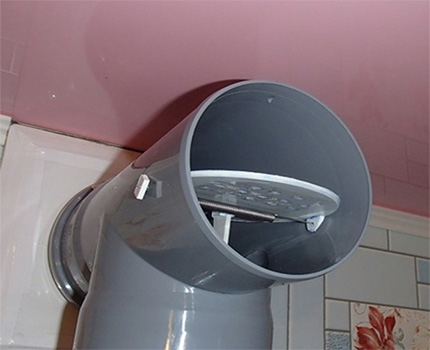

Такава схема на разположение на клапана за организация на работата на принудителната и естествената вентилация осигурява добър достъп до него за извършване на профилактични работи

При моделирането на въздуховода трябва да се помни, че производителят може да монтира обратен клапан на вентилатора или абсорбатора. В този случай няма нужда от отделна защита срещу обратна тяга.

Особено внимание трябва да се обърне на монтажа на клапана близо до входа на шахтата на многофамилни сгради.

Системата за обща вентилация представлява защитена от пряка слънчева светлина кухина с положителна температура, в която периодично постъпва влажен въздух, което е идеална среда за размножаване на различни видове микроорганизми. Също така там често обитават насекоми, птици и гризачи.

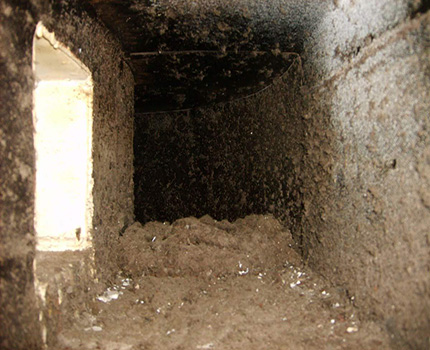

Управляващите компании често не извършват навреме работите по почистване на вентилационните шахти за общо ползване, което води до влошаване на качеството на въздуха.

Въздухът в такива шахти рядко отговаря на санитарно-епидемиологичните изисквания, предявявани за жилищни помещения. Затова дори при редовно извършване на санитарна обработка на вентилационните шахти трябва да не се допуска възможност за поява на обратна тяга и попадане на въздух от нея в апартамента.

Нюанси на монтажа и обслужването

За създаване на битова вентилация се използват кръгли или правоъгълни въздуховоди със стандартни размери. За тях съществуват готови решения, съдържащи обратен клапан, който може да се инсталира на всяко място на системата. В този случай процесът на монтаж ще бъде аналогичен на свързването на всеки друг елемент на вентилацията.

Готово решение за изпускателна вентилация, организирана с използване на пластмасова кутия, е поставянето на клапан в оформен елемент – съединител на прави канали.

В случай на необходимост от редуване на естествена и принудителна вентилация съществуват две типични решения за инсталиране на обратен клапан, които позволяват това да стане възможно:

• монтаж на тройник близо до вентилационната решетка, с инсталиране на клапан на отклонението за естествена вентилация;
• закупуване на решетка със специална конструкция с два отвора за двата типа вентилация.

Монтажът на такава решетка може да се извърши с помощта на самонарезни винтове или течни гвоздеи.

Първият начин е за предпочитане, тъй като разглобяването на вентилационната система за извършване на почистване, ремонт или промяна на нейната конфигурация най-лесно се осъществява като първо се свали решетката. Ако е взето решение да се монтира решетка от вътрешната страна на помещението, е необходимо внимателно да се уплътни съединението между решетката и стената.

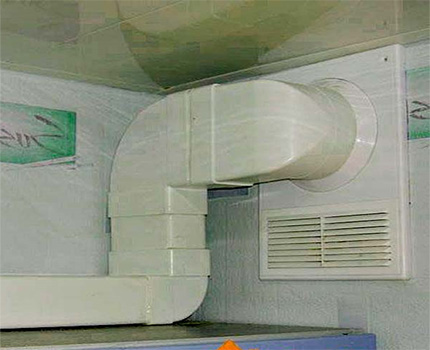

Закрепването на решетката към стената е най-добре да се извърши с помощта на самонарезни винтове. В този случай тя лесно може да се свали за извършване на профилактични работи по почистване на въздуховода и обратния клапан.

Един от проблемите на разположените на улицата решетки, оборудвани с жалузи, е замръзването и заледяването на капаците в студено време. Въздухът, излизащ от банята, тоалетната или кухнята, е наситен с влага, която замръзва при отрицателни температури.

В този случай възникват два проблема:

• капаците престават да затварят плътно вентилационния отвор, в резултат на което при обратна тяга въздухът прониква в помещението, макар и в по-малък обем, отколкото при пълна липса на защита;
• настъпва значително намаляване на сечението на отвора, в резултат на което се намалява пропускателната способност на системата, което намалява оборота на въздуха и увеличава натоварването на вентилаторите и кухненските абсорбатори.

Поради това е необходимо периодично да се проверява наличието на лед по решетката и да се отстранява. Най-лесно е тази процедура да се извърши по механичен начин, но съществува риск от повреда на корпуса и щорите, ако са изработени от пластмаса. Затова отвън е по-добре да се монтира твърда решетка, изработена от метал.

Изводи и полезно видео по темата

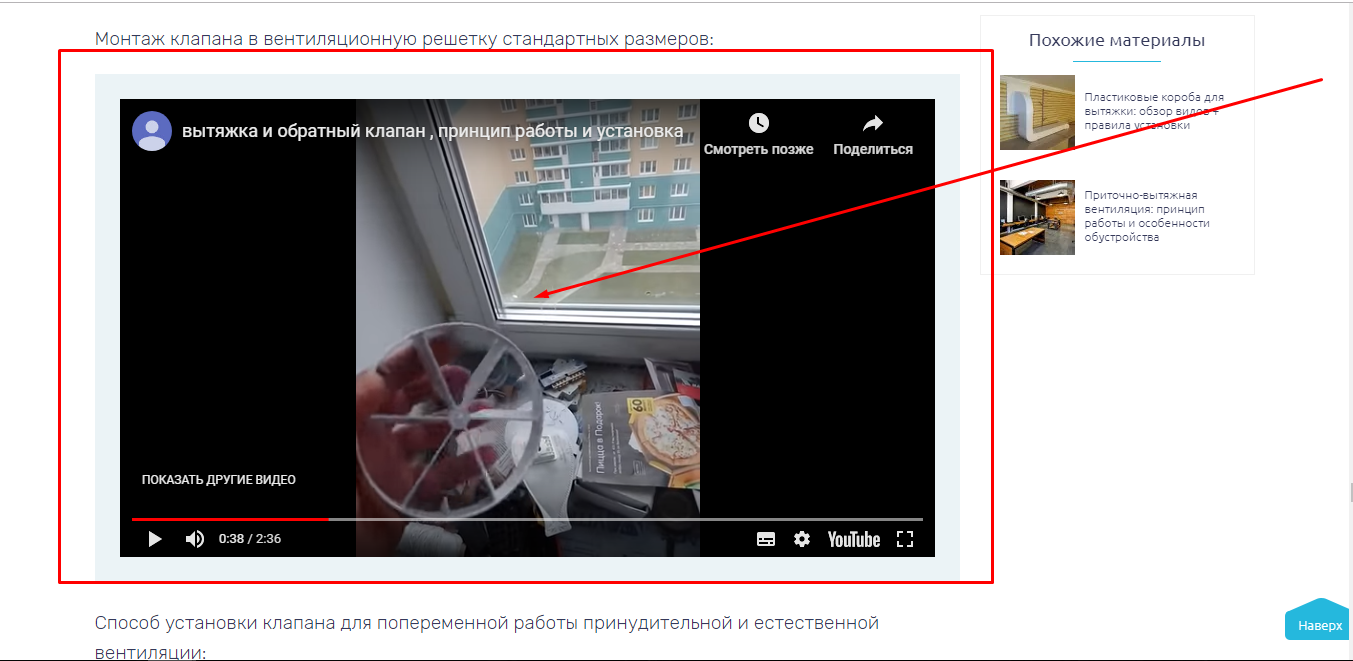

Монтаж на клапана във вентилационна решетка със стандартни размери:

Начин за монтиране на клапана за редуваща се работа на принудителната и естествената вентилация:

Изработване на мембранен клапан:

Инсталирането на възвратен клапан в системата за отвеждане на отработения въздух ще осигури нормалната функционалност на вентилацията, ще изключи обратното движение на въздушния поток и ще ви отърве от постъпването на неприятни миризми и токсични летливи съединения.

Това приспособление може да се инсталира самостоятелно, ако се закупи готова конструкция, която съответства на сечението на вентилационния канал в дома.
