Пластмасови кутии за аспирация: преглед на видовете + правила за монтаж

Системите за принудителна вентилация присъстват практически във всеки апартамент или частна къща. Те се състоят от устройство за всмукване на въздух и въздуховод за абсорбатор, който може да бъде изработен от различни материали.

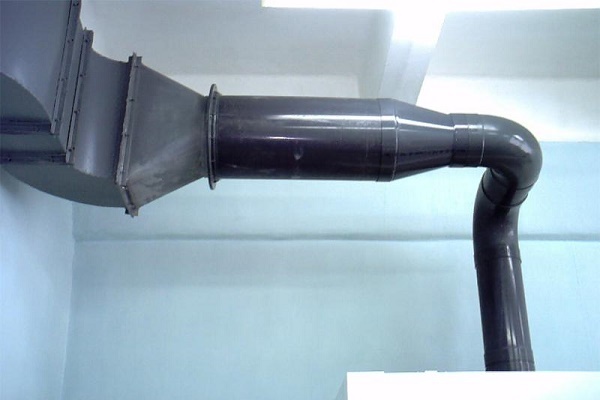

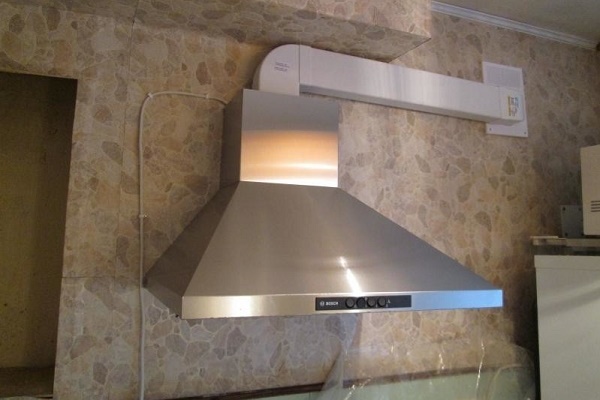

Широко разпространение получи пластмасовият въздуховод за абсорбатор – достъпен и издръжлив елемент, който напълно може да се монтира самостоятелно.

За да работи ефективно сглобената система, е необходимо правилно да се изчисли напречното сечение на каналите, да се проектират и подберат компонентите на въздуховода. Не по-малко важно е да се извърши грамотен монтаж.

Предлагаме да се запознаете с всички тези въпроси по ред. Стъпка по стъпка инструкция за обустройство на пластмасовия изсмукващ вентилационен канал допълнихме с илюстративни снимки.

Параметри за избор на въздуховод

За нормалното функциониране на вентилационната система с използване на абсорбатор е необходимо правилно да се изчислят параметрите на въздуховода. В повечето случаи за битови цели могат да се подберат пластмасови въздуховоди с типични форми и размери.

Изчисляване на оптималното напречно сечение на вентилационния канал

Основният параметър на вентилационния въздуховод е неговото вътрешно напречно сечение. От него и от мощността на абсорбатора зависи скоростта на движение на потока по канала. Сечението се избира въз основа на максималния обем на пропускания въздух.

Нормативни документи, регламентиращи скоростта за битови пластмасови въздуховоди, няма, затова се ориентират по проверени на практика стойности, равни на 3-7 метра в секунда.

Големината на сечението на въздуховода се приема равна или малко по-голяма от тази на тръбата на абсорбатора, чийто размер е посочен в паспорта на устройството.

Ако не е планирано редовно включване на максимален режим, то в този случай е допустимо пропорционално намаляване на сечението на вентилационния въздуховод спрямо размера на изходния отвор.

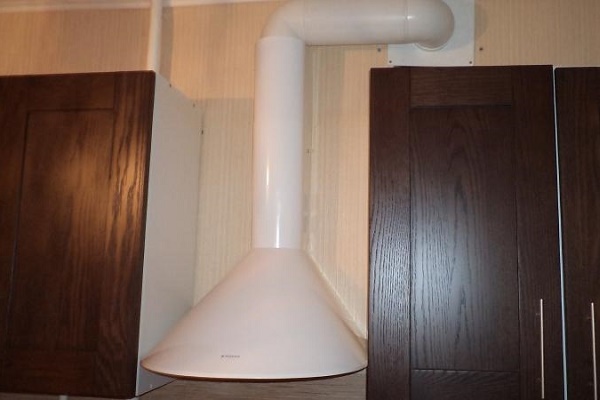

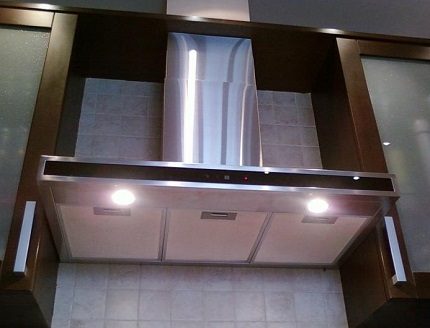

За малки кухни може да не се използва максималната мощност на абсорбатора. Това дава възможност чрез преходник да се използва въздуховод с по-малък диаметър от посочения в инструкцията.

Така, ако S е площта на напречното сечение на тръбата на въздуховода на аспиратора, N е обемът на преминаващия въздух при максималния режим на уреда, M е обемът на преминаващия въздух при планирания режим, тогава необходимата площ на напречното сечение на кутията се изчислява по формулата:

P = S*(M/N)

Недостатъчната стойност на сечението на кутията води до значителни скорости на движение на въздуха и увеличаване на силата на триене.

Това води до следните отрицателни ефекти:

• нараства натоварването върху вентилационните механизми на аспиратора, което води до намаляване на експлоатационния ресурс на уреда и допълнителни разходи за електроенергия;
• поради увеличаване на съпротивлението възниква намаляване на максималната производителност, което намалява оборота на въздуха в помещението;
• в резултат на възникване на аеродинамични ефекти във вентилационния канал нивото на шум по време на работа се увеличава;
• настъпва увеличаване на налягането на въздуха отвътре върху елементите на системата, както и възникване на вибрации, което изисква по-надеждно закрепване и уплътняване.

Ако сечението на кутията е по-голямо от необходимото, това няма да се отрази негативно на функционирането на системата за принудителна вентилация, но ще доведе до излишни финансови разходи.

Освен това, вентилационните канали и други възли с големи размери са по-трудни за монтиране и вграждане в дизайна на помещенията.

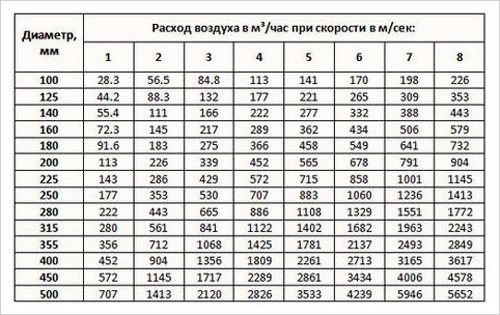

Таблицата за изчисляване на зависимостта на скоростта на потока от мощността на аспиратора и диаметъра на кръглия въздуховод позволява правилно да се избере размерът на вентилационния канал

Отчитане на формата и размера

Пластмасовите кутии за вентилация имат кръгла или правоъгълна форма. Окръжността има най-малък периметър в сравнение с други геометрични фигури при еднаква площ.

Ето защо, от гледна точка на минимизиране на съпротивлението на вътрешната повърхност на короба спрямо движението на въздушния поток, генериран от аспиратора, се предпочита кръгла форма на канала.

В продажба за битови цели най-разпространени са кръглите пластмасови короби със следните диаметри:

• 80 mm, площ на сечението 50,3 кв. см;
• 100 mm, площ на сечението 78,5 кв. см;
• 125 mm, площ на сечението 122,7 кв. см;
• 150 mm, площ на сечението 176,7 кв. см.

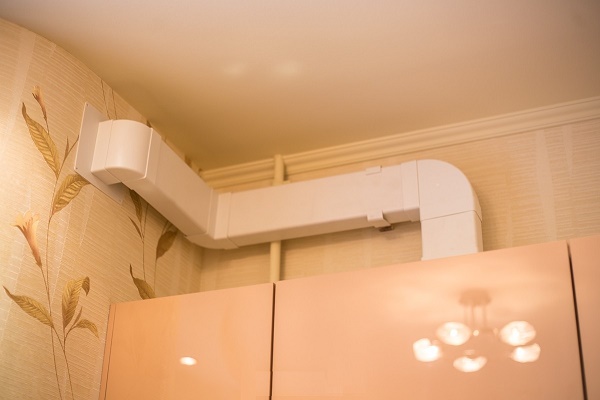

Вентилационните канали с правоъгълна форма са по-лесни за вписване в интериора на помещението. Те могат да бъдат разположени в ниши над кухненски шкафове, над окачен или опънат таван.

Най-разпространени са коробите със следните размери:

• 110 x 55 mm, площ на сечението 60,5 кв. см;
• 120 x 60 mm, площ на сечението 72 кв. см;
• 204 x 60 mm, площ на сечението 122,4 кв. см.

В случай на необходимост могат да бъдат намерени елементи на вентилационната система с по-големи размери. Това са пластмасови короби за битови цели с кръгла форма с диаметър от 200 mm, правоъгълна – от 220x90 mm.

Въпреки това, преди да изберете нестандартни размери, е необходимо да се уверите, че можете да закупите всички елементи, необходими за изграждане на въздуховод за аспиратора с желаната геометрия.

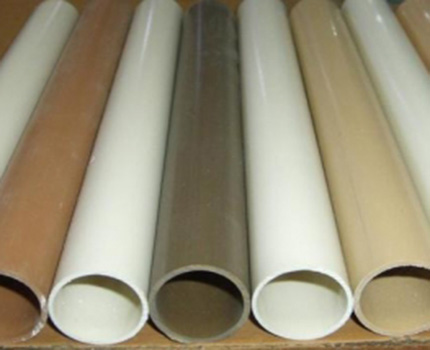

Обширната цветова гама на пластмасовите тръби и короби за вентилация на жилищни сгради позволява лесно да се впише въздуховодът в интериора на помещението.

Пластмасови фасонни елементи

Вентилационните системи от аспиратора до шахтата имат различна геометрия и топология поради индивидуалните подходи към планировката на кухните. Затова са предвидени специални елементи за реализиране на почти всяка конфигурация на пластмасовия короб.

Вентилационните канали представляват прави елементи на въздуховода с правоъгълна или кръгла форма. Стандартната им дължина е 0,35; 0,5; 1; 1,5 и 2 метра, но можете самостоятелно с помощта на ножовка или ъглошлайф да отрежете участък с необходимия размер.

Ако е необходим прав участък с дължина над два метра, той се монтира с помощта на няколко фрагмента със стандартна дължина, като се използват специални съединители за пластмасови канали.

При това увеличение на дължината на участъка за сметка на размера на съединителя не настъпва.

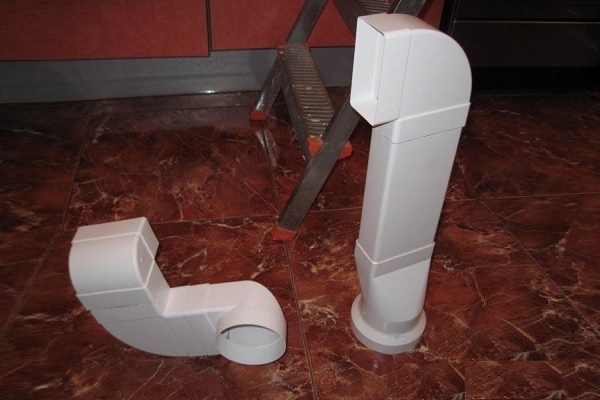

Още един необходим елемент е коляното, с помощта на което се извършва завъртане на въздуховода на ъгъл 90 или 45 градуса. За кутии с правоъгълна форма се различават елементи за промяна на посоката по хоризонтала и вертикала.

За завъртане на ъгли, които не са кратни на 45 градуса, се използва т.нар. разноъгълно коляно. В зависимост от необходимия ъгъл една от страните на съединителя се отрязва.

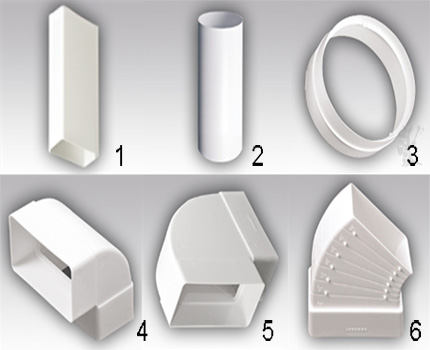

Фасонни елементи: 1 – правоъгълен канал; 2 – кръгъл канал; 3 – съединител на кръгли канали; 4 – вертикално коляно; 5 – хоризонтално коляно; 6 – разноъгълно коляно

За промяна на формата на кутията от кръгла на правоъгълна (или обратно) се използват специални преходници.

Тяхното приложение като правило се дължи на разликата във формата на вентилационните канали с изходната фуния на аспиратора или отвора в накладката на решетката. Те могат да бъдат както с права, така и с ъглова форма.

В продажба най-разпространени са следните варианти на преход:

• от диаметър 100 мм към размер 110х55 мм;
• от диаметър 100 мм към размер 120х60 мм;
• от диаметър 125 мм към размер 204х60 мм.

Ако е необходимо да се осъществи преход към друг размер на пластмасовата кутия без промяна на формата ѝ, тогава се прилагат редуктори. За кръглите варианти съществува специален универсален преходник, който може да се използва за свързване на всички типове размери.

За конструкции със сложна топология са предвидени тройници, с помощта на които може да се извърши свързване на въздушни потоци от няколко аспиратора, например от кухнята и от банята, по посока на изхода.

Те могат да бъдат с правоъгълна, кръгла, както и комбинирана форма.

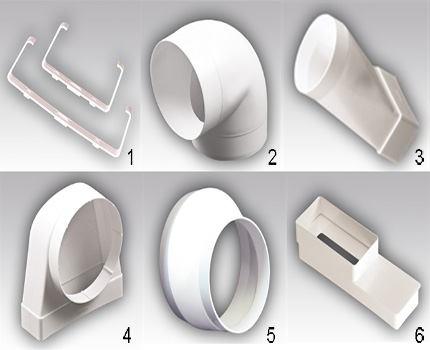

Фасонни елементи: 1 – съединител на плоски канали; 2 – кръгло коляно; 3 – прав преходник; 4 – ъглов преходник; 5 – кръгъл редуктор; 6 – правоъгълен редуктор

Закрепването на елементите на кутията към стената става с помощта на държатели. Тъй като пластмасовите конструкции се различават от металните по малкото си тегло, тяхната инсталация не е трудна задача.

Тези детали от заводско производство струват евтино и се вписват добре в интериора на помещението, затова използването на домашно направени конструкции е нецелесъобразно.

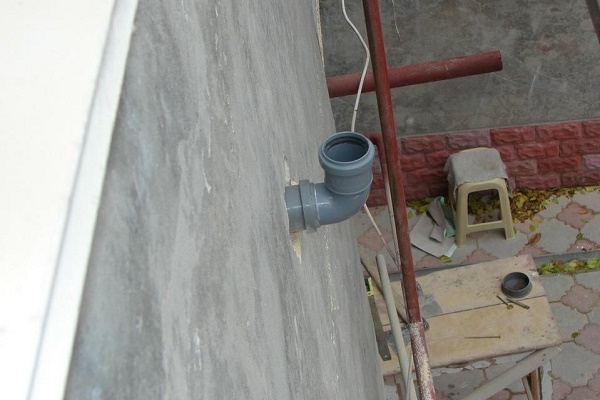

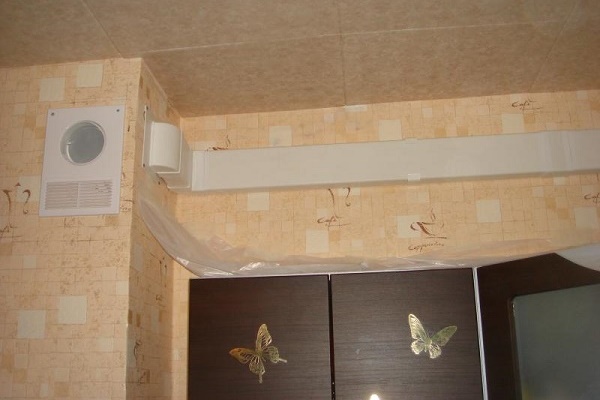

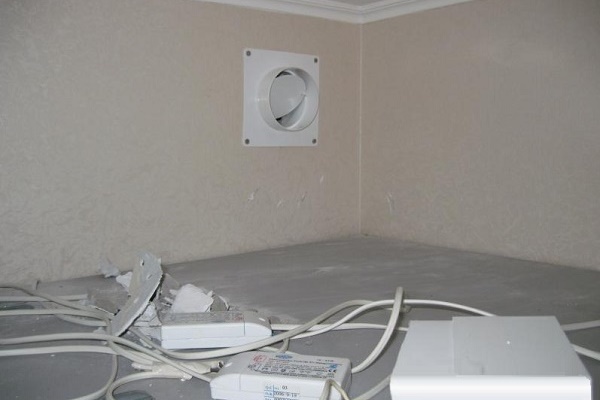

Стенната накладка или решетка се закрепва върху отвора в стената, водещ към вентилационна шахта или навън. Решетката, ако е необходимо, може да съдържа допълнителни прорези за естествена вентилация.

В този случай е необходимо да се предвиди защита от проникване през тези отвори на генерирания от аспиратора въздушен поток обратно в помещението.

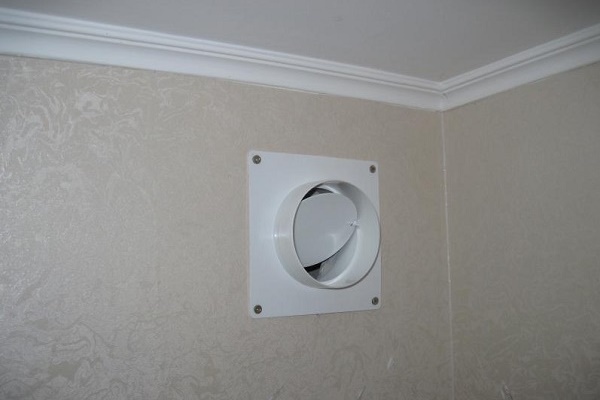

За предотвратяване на възникване на обратна тяга при неизправен аспиратор се използва обратна клапа. Тя може да бъде вградена в съединителя на пластмасовия канал, или нейната функция може да се изпълнява от жалузите на вентилационната решетка.

При липса на такова устройство в помещението може да влиза въздух от улицата или от вентилационната шахта.

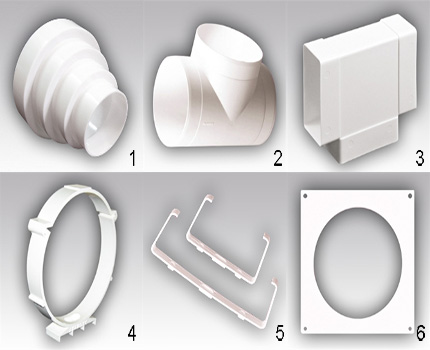

Съединителни елементи: 1 – универсален кръгъл редуктор; 2 – кръгъл тройник; 3 – правоъгълен тройник; 4 – кръгъл държач; 5 – правоъгълен държач; 6 – накладка за кръгли канали

Особености при проектирането и монтажа

Монтажът на пластмасовия корпус за работа на вентилацията от кухненски аспиратор може да се извърши самостоятелно без привличане на специалисти. При това трябва да се вземат предвид някои прости особености на проектирането и монтажа на такива системи.

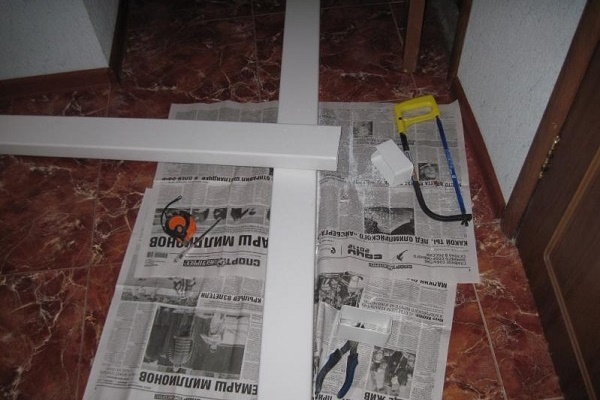

Монтажът на пластмасовата система включва редица традиционни етапи, които предстои да премине майсторът, решил самостоятелно да изгради корпуса, както и наетите работници.

Етап #1 — избор на геометрия на вентилационната система

Голямото разнообразие от конструктивни елементи позволява да се реализира почти всяка геометрия на пластмасовия вентилационен корпус.

За запазване на функционалността на системата за пропускане на въздух на нужното ниво при проектирането на въздуховода трябва да се спазват следните правила:

1. Дължина на корпуса. По възможност трябва да се минимизира дължината на корпуса. За оптимално разстояние от тръбата на аспиратора до вентилационната решетка се смята дистанция под 3 метра.
2. По-малко елементи. Препоръчително е да не се използва голям брой елементи, които променят посоката на движение на въздуха. Огъвания, стеснения и различни преходи създават допълнително аеродинамично съпротивление.
3. Минимум завои. Необходимо е да се минимизира броят на колената със завъртане на канала на 90 градуса. Те създават най-голямо съпротивление на движението на потока, генерират шум и натрупват отлагания под формата на мазнини и полепнал прах.

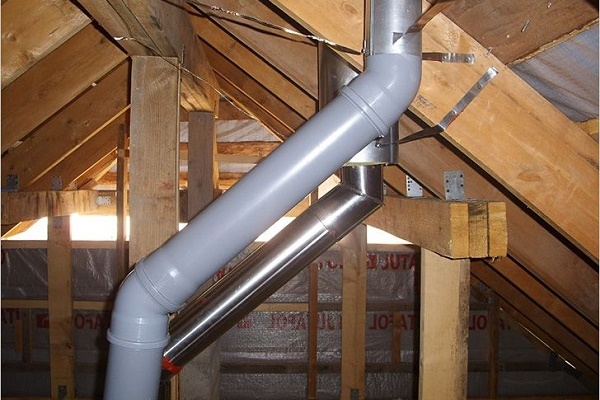

В случай на разполагане на канала близо до щранг за отопление или друг източник на топлина е необходимо да се предотврати нагряването на пластмасата до температура над 50 градуса по Целзий.

За целта трябва или да се заобиколи горещият обект, или да се постави топлоизолация между него и въздуховода.

Като изолационен материал най-лесно е да се използва пенополистирол, тъй като има ниска топлопроводимост. Освен това, той няма да създава шум при вибрация на канала.

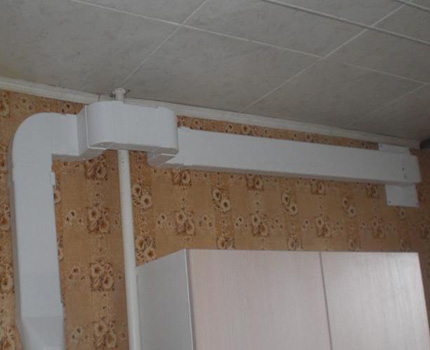

Реализация на заобикаляне на отоплителен щранг с помощта на четири колена под ъгъл 90 градуса. При друга ориентация на канала, ако тясната част беше обърната към стената, бихме могли да се справим с ъгли от 15-20 градуса с помощта на разноъглово коляно.

Етап #2 — монтаж на обратен клапан и решетка

Необходим елемент на вентилационната система е възвратният клапан, чиято роля е трудно да се надцени.

Ако каналът върви само от аспиратора до шахтата и няма отклонения към други източници на всмукване на въздух, тогава клапанът се монтира в края на въздуховода. Алтернативен вариант – използване на решетка с възвратен клапан, която предотвратява връщането на въздух.

В случай на наличие на няколко източника на всмукване на въздух във вентилационната система, възвратен клапан се монтира близо до съединението на всяко отклонение с основния въздуховод и още един – близо до решетката.

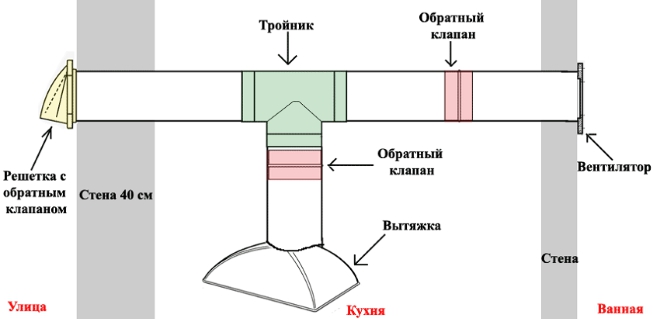

Типово решение за разположение на възвратни клапани във вентилационна система при наличие на две точки за всмукване на въздух и външна решетка

В случай на необходимост от поддържане на естествена вентилация при изключен аспиратор съществуват три решения:

• да се разделят изходите за принудителна и естествена вентилация, като те не трябва да излизат в една вентилационна шахта;
• да се монтира близо до изхода тройник “аспиратор – решетка – възвратен клапан”;
• да се използва вентилационна решетка с прорези за естествено движение на въздуха и защита от обратна тяга.

Птици или обитаващи във вентилационна шахта гризачи понякога проникват във въздуховода. Озовавайки се в огъванията на пластмасовия канал, те могат да загинат, в резултат на което продуктите на разлагане попадат в помещението.

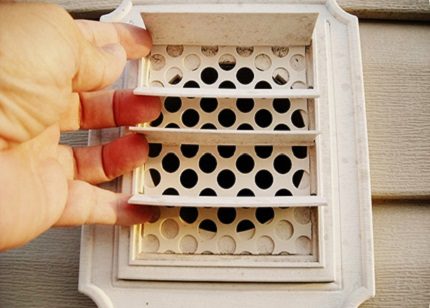

За да се предотврати такова развитие на събитията, решетката, която води навън или към шахтата, често се оборудва със специална защита, непревземаема за животни.

Подробна информация за видовете и избора на вентилационни решетки е изложена в тази статия.

Защитата на вентилационната решетка от проникване на птици и гризачи значително стеснява сечението, което трябва да се вземе предвид при изчисляване на диаметъра на отвора

Етап #3 — закрепване и разполагане на въздуховода

Участъците на пластмасовия въздуховод от абсорбатора до вентилационната решетка могат да бъдат закрепени по различни начини в зависимост от положението им спрямо шкафовете, стените и тавана.

При всеки вариант инсталацията не представлява трудност и можете да я извършите самостоятелно.

Въпреки това е необходимо да подходите отговорно към тази процедура, за да избегнете появата на шум от вибрации, както и провисване или други деформации на кутията с възможна последваща нейна разхерметизация.

Ако кутията е разположена вътре в шкафовете, закрепването й се извършва към задната стена на шкафа с помощта на скоби. Също така се фиксират местата на преминаване на въздуховода през стените с помощта на пенопластови или пенополистиролови вложки.

Тези материали не издават шум при контакт с вибриращите елементи на системата.

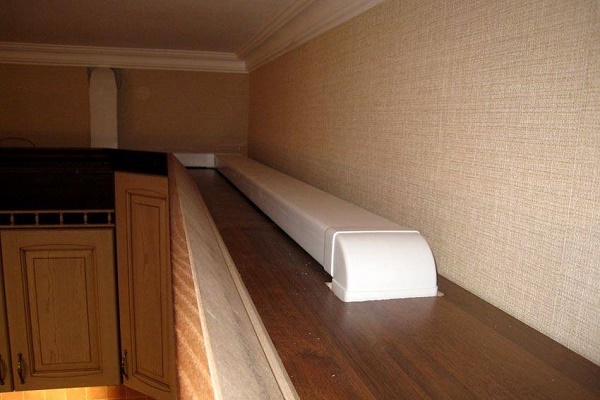

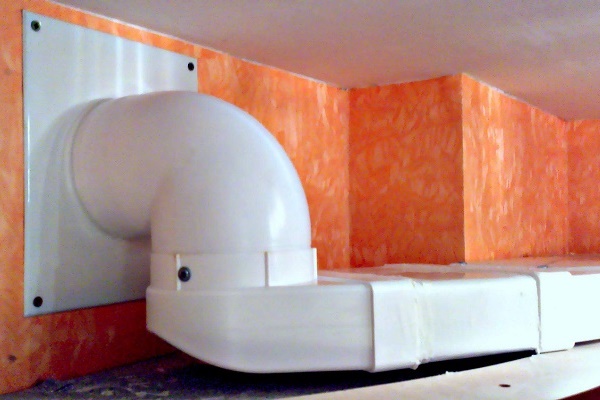

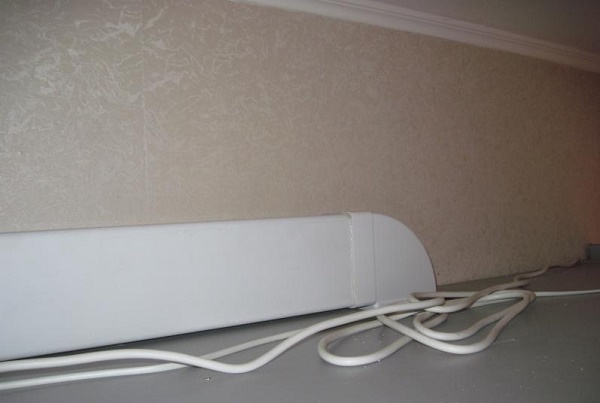

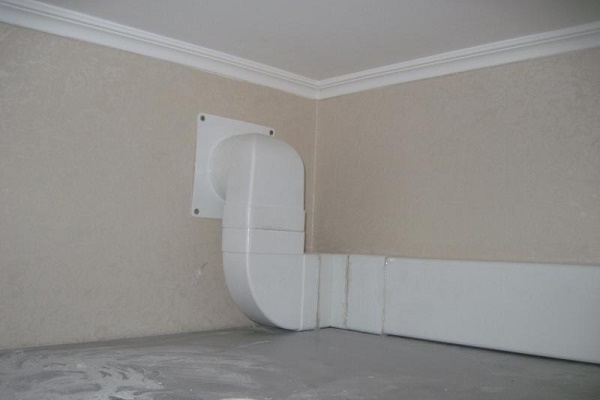

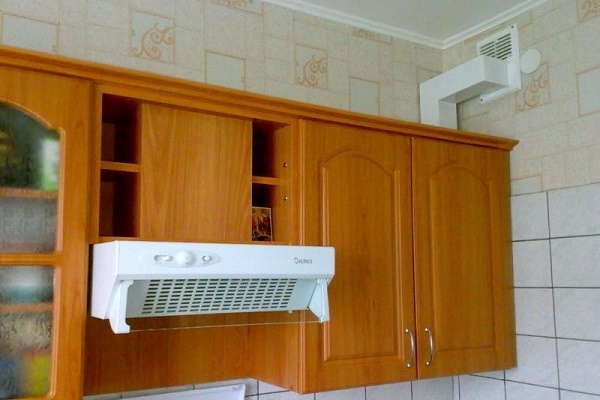

В случай на разположение на част от въздуховода над шкафовете, най-лесно е да извършите фиксирането му към шкафовете с помощта на държачи и къси самонарезни винтове за дърво. Пластмасовата кутия в такова положение не създава някакво значително странично налягане.

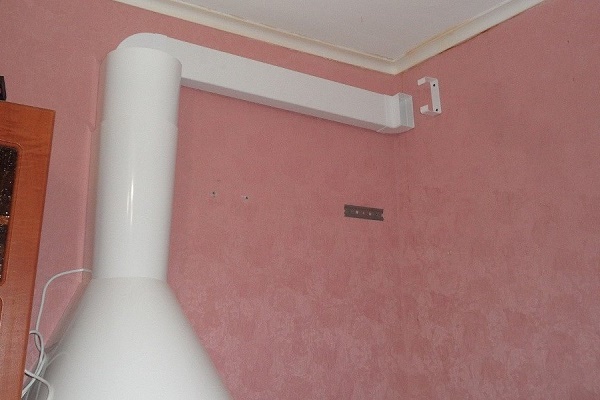

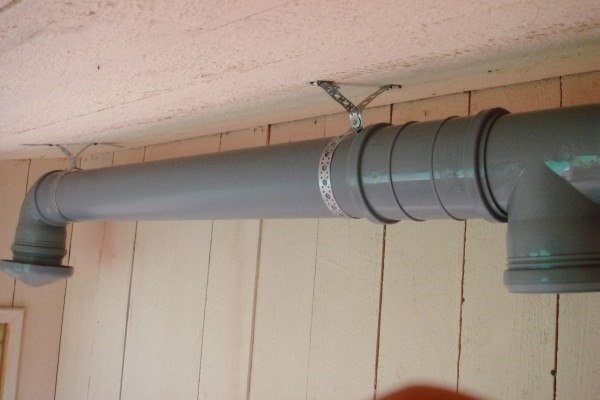

При закрепване на въздуховода към стена или таван се препоръчва да разположите държачите на всеки 1 метър. Фиксацията става с помощта на специални скоби, които могат да бъдат закупени според формата и размера на закупената кутия.

Теглото на цялата пластмасова конструкция е малко, поради което нейното закрепване е доста лесно.

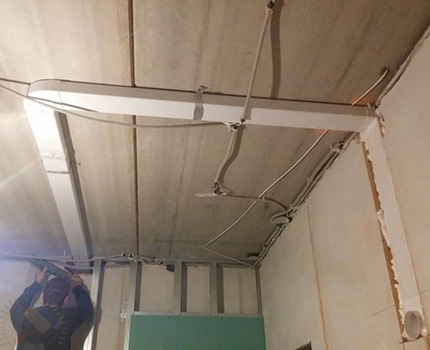

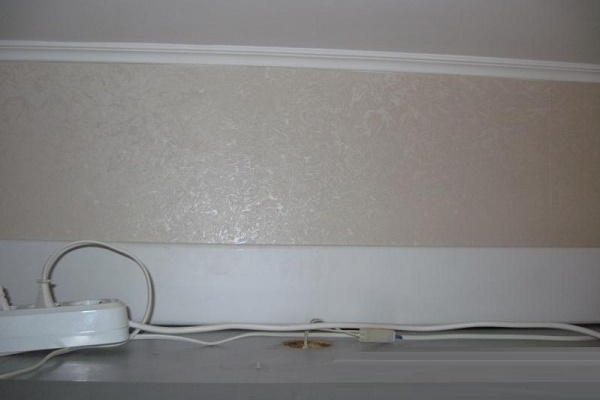

Пластмасовата кутия може да бъде напълно скрита зад окачен таван и гипсокартон. В този случай е допустимо да се извърши уплътняване и закрепване на цялата конструкция, без да се взема предвид визуалното й възприятие.

Ако пластмасовата кутия бъде покрита с опънат или окачен таван, е необходимо да се провери надеждността на фиксацията й при работа на абсорбатора на максимална мощност. В други случаи закрепването може лесно да се усили след откриване на слаби места.

Понякога по време на работа на вентилационната система може да възникне дрънчене или почукване, причинено от контакт на вибриращите елементи на пластмасовата кутия с твърди предмети, като шкаф, стена и т.н.

В този случай, вместо допълнително закрепване, достатъчно е да поставите между тях порест каучук или пенопласт.

Етап #4 — осигуряване на херметичност на конструкцията

Елементите във вентилационната система, изработена от пластмасови части, нямат уплътнител. Размерите на съединенията са добре съобразени, но след известно време поради деформация плътността на някои връзки може да намалее.

При нарушаване на херметичността в местата на свързване на конструктивните елементи е възможно проникване на въздух от вентилационната система навън. В този случай се разпространяват миризми и влажен въздух в помещенията, през които преминава въздуховодът.

Освен това, при преминаване на въздух през пукнатини понякога се появява значителен шум.

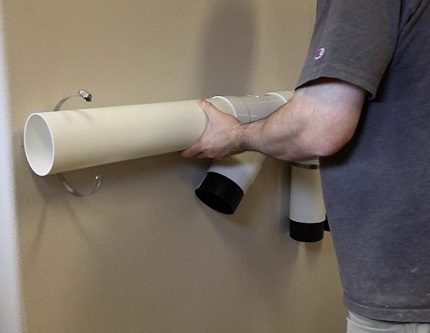

Въпреки че всички елементи на качествения пластмасов въздуховод прилягат плътно един към друг, е добре да отделим известно време за уплътняване на съединенията.

За предотвратяване на разхерметизиране на пластмасовия вентилационен въздуховод съществуват две решения:

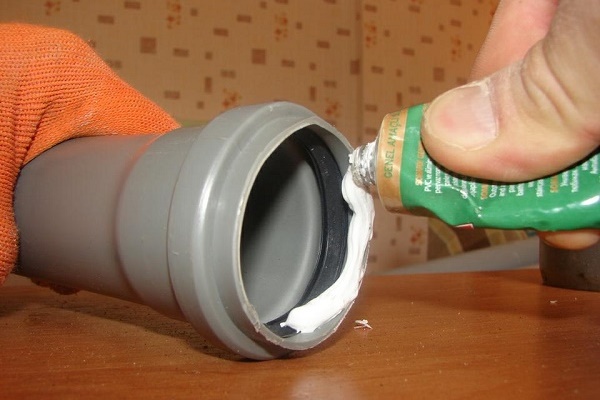

1. Уплътнител. Намажете съединенията на конструкцията със специален силиконов или акрилов уплътнител. Нанася се на тънък слой върху края на елемента преди вкарването му в системата.
2. Лента. Увийте местата на съединение със самозалепваща лента. Този начин може да се приложи след монтажа на системата в случай на откриване на места на разхерметизиране.

Първият начин е по-надежден, но е възможно да възникнат сериозни проблеми при необходимост от разглобяване на вентилационния въздуховод за ремонт, почистване или промяна на геометрията му.

С течение на времето уплътнителят толкова силно свързва елементите на конструкцията, че в някои случаи се налага да се жертва една от частите, за да започне разглобяването на системата.

Методът на външно уплътняване, напротив, позволява лесно разглобяване на пластмасовия въздуховод. Но този метод се отразява на външния вид на конструкцията, поради което практически не се използва, ако тя е разположена на видно място.

Изводи и полезно видео по темата

Монтаж на кухненски въздуховод, премахване на пролуки в съединенията на конструктивни елементи с помощта на силиконов уплътнител и самонарезни винтове. Предотвратяване на вибрации с помощта на монтажна пяна в следващото видео:

Инсталиране на пластмасов въздуховод за кухненски абсорбатор. Закрепване на елементите един към друг, фиксиране към тавана с помощта на държачи:

Работа на обратния клапан за функциониране на естествената вентилация на примера на тройник “абсорбатор – решетка – естествена вентилация”:

Информацията, която предоставяме относно избора, начините на изграждане и основните компоненти на пластмасовите вентилационни канали, ще ви помогне да изградите със собствените си ръце надежден канал за кухненска вентилация. Основното е да не бързате и внимателно да уплътните всяка фуга на вентилационния канал.

На всички, които се интересуват от изчисляване, изграждане на въздуховоди и инсталиране на пластмасови аспирационни кутии, предлагаме да оставяте коментари и да задавате въпроси. Формата за връзка се намира в долния блок.
