Монтаж на абсорбатор с възвратен клапан: нюанси на избора и монтажа с ценни съвети

Наличието на принудителна вентилация в кухнята или банята е обичайно нещо в модерния апартамент. Но при неправилно организиран въздухообмен съществува риск от замъгляване на прозорците, поява на мухъл, недостиг на кислород и други нежелани моменти. За да се избегне това, е необходим монтаж на абсорбатор с възвратен клапан или подобно техническо решение.

Това не е трудно да се направи, важно е да разберете къде и в кои случаи е необходима преграда за обратна тяга. Тук ще помогне познаването на нормите за вентилация на жилищни помещения и основите на физическия закон за движение на въздуха.

От тази статия ще научите какви конструкции на възвратни клапани съществуват, къде е най-добре да ги прилагате и на кое място във вентилационната система да ги разположите. Самият монтаж е доста прост, но има нюанси, с които е по-добре да се запознаете предварително, тогава самостоятелният монтаж ще протече лесно и въздухообменът ще бъде безпроблемен.

Вентилация в апартамент или къща

Въздухообменът в апартамент или къща от една страна трябва да съответства на нормите, установени за жилищни обекти, а от друга – се подчинява на законите на физиката. Затова не винаги може да се мине с тривиални решения и понякога се налага да се монтира възвратен клапан, предназначен за пропускане на потока в една конкретна посока.

Нормативи и разпоредби

Основният документ, на който трябва да се ориентирате при проектирането на вентилация както в апартамент, така и в частна къща, е СП 54.13330.2016. Това е актуализирана редакция на СНиП 31-01-2003 ” Сгради жилищни многофамилни”. Схемата на движение на въздуха в жилищен обект с произволно разпределение трябва да бъде съставена въз основа на разпоредбите на т. 9.6 и 9.7 от този правилник.

В таблица 9.1 са установени норми за въздухообмен за различни типове помещения. Проектантите и собствениците на търговски недвижими имоти са задължени стриктно да следват тези параметри.

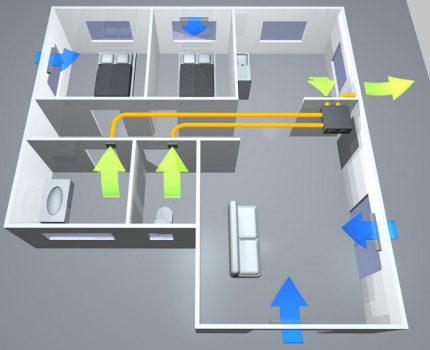

Притокът на уличен въздух трябва да се осъществява в жилищните стаи и кухнята, а оттокът – от кухнята, банята и техническите помещения

Обитателите могат да монтират вентилация с по-малка пропускателна способност, като се ориентират по показателите на микроклимата:

• Влажност, която може да се измери с хигрометър. Въздухът, пренаситен с вода, води до образуване на плесен по тапетите и тавана, както и течове по прозорците.
• Въглероден диоксид, чиято концентрация може да се измери с газоанализатор. Без уред, недостигът на кислород може добре да се усети веднага при влизане в помещението от улицата.

Циркулацията на въздуха може да бъде естествена или принудителна. Това зависи от много фактори, сред които площ, етажност, разположение на стаите и техническите помещения.

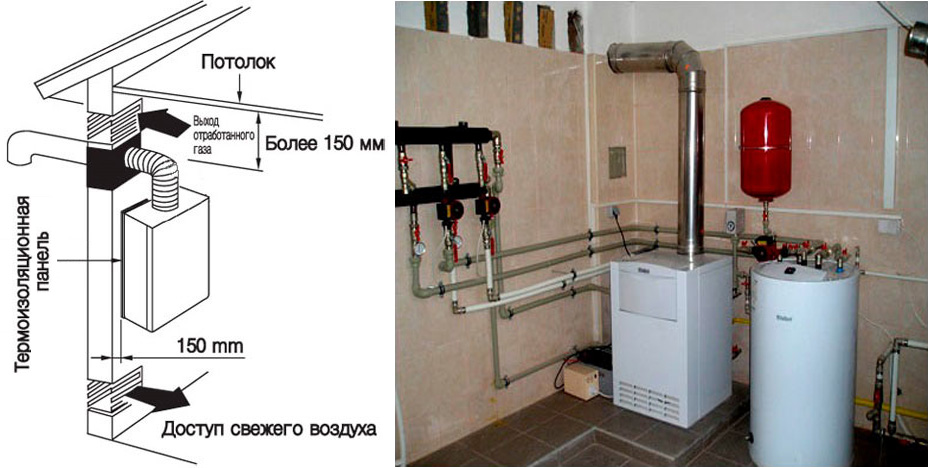

Системата за вентилация на газовата котелна е автономна. По изискванията на техниката на безопасност тя не може по никакъв начин да се комбинира с въздухообмена вътре в къщата.

По този начин във всяко жилище съществуват точки на приток и отвеждане на въздух, като недопустима е ситуация, при която през приточния отвор се осъществява отток, а през вентилационната шахта – постъпване на въздушна маса.

Това води до нарушаване на санитарно-хигиенните, противопожарните и други норми и може сериозно да влоши условията на живот.

Изкуствен и естествен въздухообмен

Понякога възниква ситуация, когато е необходимо принудително отвеждане на въздух от следните помещения:

• Кухня. При готвене на ястия може да възникне интензивно изпаряване. За да не се разпространи то из кухнята и по-нататък в други помещения, над печката се монтира абсорбатор. Неговата работа позволява да се насочи замърсеният въздух веднага във вентилационната шахта.
• Баня. При вземане на душ се осъществява насищане на въздуха с водна пара. За бързото му отвеждане се включва вентилационна инсталация, тъй като иначе появата на плесен или отлепване на пластмасата и плочките ще се случва значително по-интензивно.
• Работилница. При дърводелски или други работи често се образува суспензия, която може да навреди на здравето на човека. За целта се пускат вентилатори или абсорбатори, които се разполагат наблизо до източника на замърсяване.

Включването на принудителната вентилация е с временен характер, тъй като тя консумира много електроенергия и създава шум при работа.

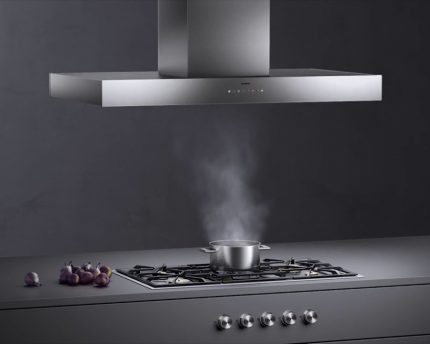

Мощният абсорбатор е способен да поема целия въздух над печката, но в изключено състояние той изобщо не пропуска въздух във вентилационния канал.

След внедряването на устройства за принудителна вентилация възниква проблем с естествената циркулация на въздуха през възникналото препятствие. Ако обикновеният лопатков вентилатор все още някак си пропуска въздушния поток, то абсорбаторите като правило минимизират прохода до недопустимо ниски стойности.

Спирането на естествената циркулация може да причини локални проблеми в помещението. Например, в кухнята ще възниква повишена влажност и през зимата прозорците ще “текат”. Но още по-лошо е, че ще бъде нарушено движението на въздуха в къщата, което ще се отрази на всички стаи.

Монтирането на аспиратора може да има още едно негативно последствие, ако това устройство е интегрирано в общата канална вентилация. Въздухообменът се подчинява на закона за запазване на баланса: във всеки момент количеството на входящия и изходящия въздух е еднакво.

От това следва, че увеличаването на налягането в една от точките води до промяна на показанията в другите. Тук основното е да се изключи възможността за реверс на потока.

Увеличаването на мощността на въздушния поток води до преразпределяне на налягането вътре в каналната вентилация. При липса на възвратни клапани е възможно образуване на реверс.

За решаване на двата проблема се монтира възвратен клапан. Като се има предвид, че съвременните въздуховоди за жилищни помещения имат стандартни размери, самостоятелният монтаж на такъв елемент не представлява голяма сложност.

Монтаж на възвратен клапан

За да може възвратният клапан да изпълнява добре възложените му функции, е необходимо правилно да се изберат неговият тип и мястото за монтаж, както и компетентно да се извърши инсталирането. Всичко това може да се направи самостоятелно, без да се наемат платени монтажници.

Положение във вентилационната система

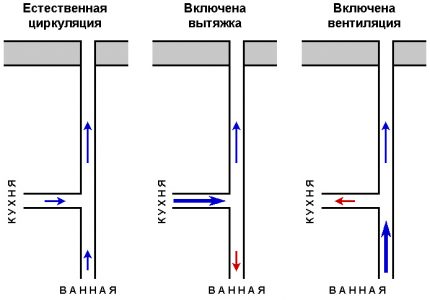

Да разгледаме ситуация, когато включването на принудителния въздухообмен променя посоката на потока в системата на каналната вентилация. Да вземем често срещан случай, когато кухненският аспиратор и вентилаторът в банята са свързани към една и съща вентилационна шахта.

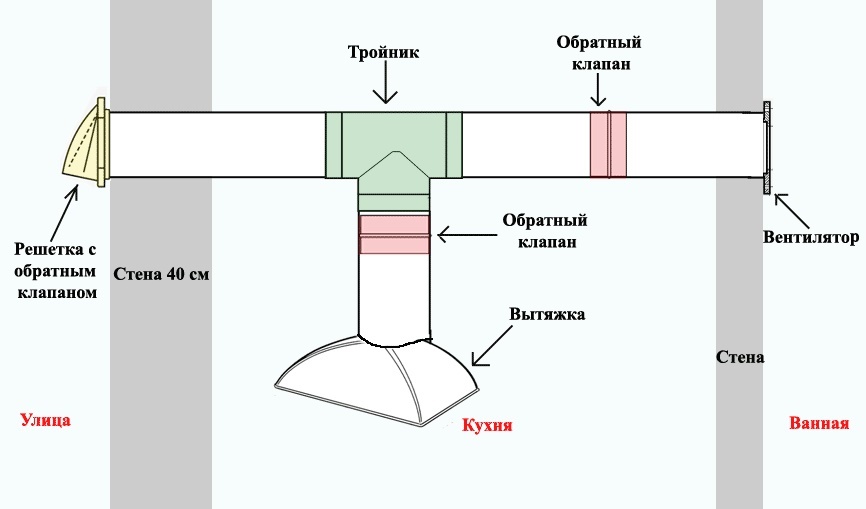

Класическа схема на разполагане на възвратни клапани в апартамент с един вентилационен изход. При такова решение възникването на обратна тяга е невъзможно.

Ако топологията на вентилационните канали е по-сложна, то правилото за разполагане на възвратния клапан може да се формулира така: клапанът се монтира след всяка точка на влизане на въздуха и преди най-близкото разклонение на канала. Точното местоположение не е принципно, избира се въз основа на удобството на монтажа. Това решение осигурява липса на обратна тяга при всяка комбинация от включени аспиратори и вентилатори.

За да се предостави възможност за оттичане на въздуха от помещението, когато аспираторът не работи, се прави отклонение от канала. То трябва да функционира така, че пропускането на потока да бъде само към вентилационната шахта, затова се снабдява с възвратен клапан.

Тъй като монтирането на клапан на канала близо до аспиратора може да се извърши под различни ъгли, е необходимо да се изясни, че отклонението не трябва да бъде препятствие за движението на въздуха. Високата скорост на потока в съчетание с допълнително съпротивление ще създаде натоварване на мотора на вентилатора и ще допринесе за образуване на шум.

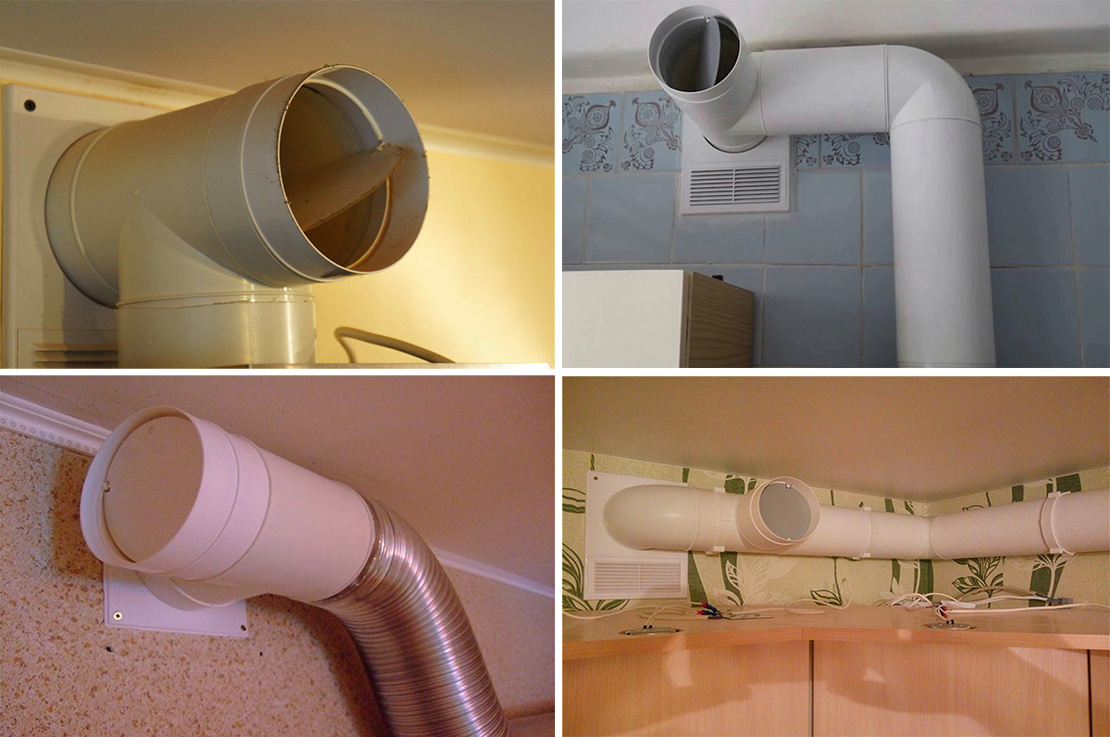

Можете да инсталирате възвратен клапан по различни начини. На представените снимки са показани най-често срещаните варианти за правилното му монтиране.

Отклонение с клапан може да се монтира на всяко място от аспиратора – това не е от значение. Най-често го поставят близо до шахтата, тъй като замяната на ъгъла с тройник може да се направи без промяна на дължината на останалите елементи на вентилационния канал.

Принцип на работа и конструктивно изпълнение

Възвратният клапан е предназначен за еднопосочно пропускане на въздушния поток, при който при реверс той трябва да затвори напълно живото сечение на канала.

Съществуват 4 разпространени вида изпълнение на такива устройства:

• Мембранен. Малко усилие на въздушния поток може да промени положението на гъвкавата мембрана. Този вид се използва при естествена вентилация. Понякога сечението близо до мембраната се укрепва с няколко ребра за твърдост, което позволява да се избегне изкривяване на плочата при силно обратно течение от аспиратора.
• Еднокрилен гравитационен. Под въздействието на потока се получава отклонение на твърдото крило на клапана. Ако възникне реверс или скоростта на въздуха във въздуховода е близка до нула, то под действието на силата на тежестта крилото се затваря. Такава система се използва както при естествена вентилация, така и вътре в канала.
• Двукрилен пружинен. Типът “пеперуда” има две крила и прилича по принцип на действие на гравитационния модел, само че за затварянето на клапана отговарят пружини, а не силата на тежестта. Такъв тип се използва вътре в канала, тъй като на слабия поток ще му е трудно да преодолее съпротивителната сила на пружините.
• Жалузи. Това е модификация на еднокрилния гравитационен вариант, само че с няколко крила. Използва се като външен елемент на вентилационната система, тъй като има компактни размери в отворено състояние. Устройството ѝ е по-сложно, затова е по-добре да се ограничите с предходните три варианта.

Цената на възвратния клапан не е висока, затова в случай на стандартни размери на вентилационната система е по-добре да купите оформен елемент с функция за еднопосочно пропускане на въздушния поток.

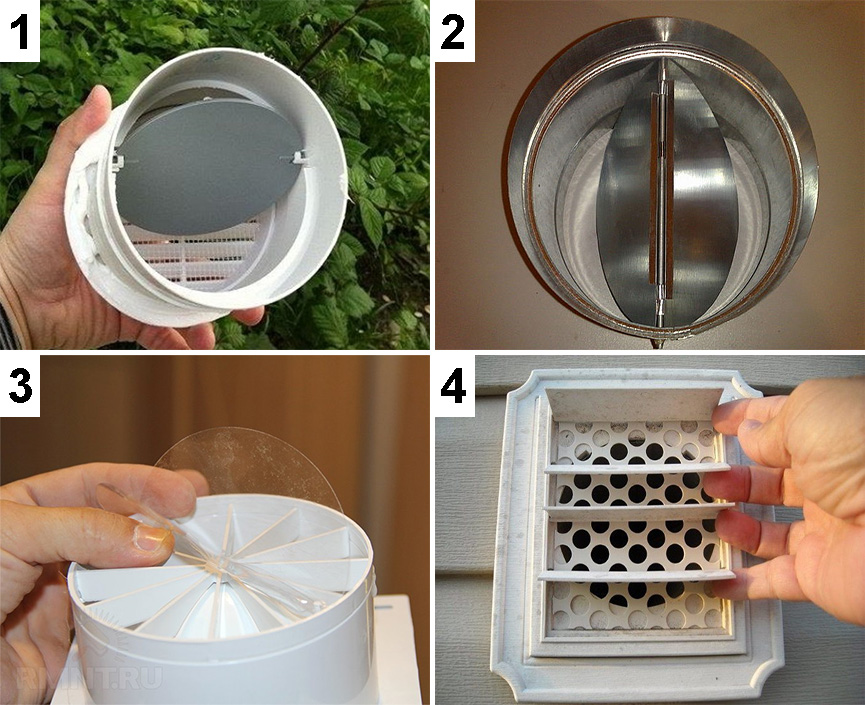

Основните типове възвратни клапани: 1 – гравитационен; 2 – пеперуда; 3 – мембранен; 4 – жалузи. Съществуват и други конструктивни решения, но показаните варианти са най-разпространени поради тяхната простота и надеждност.

Ако обаче параметрите на вентилационния канал са с нестандартни пропорции, то е по-лесно да изготовите сами клапан от мембранен или еднокрилен тип. Твърдото крило обикновено се прави от пластмаса или метал.

При това трябва да се вземат предвид два момента:

• плочата трябва да приляга плътно към стените на корпуса или към фиксиращия издатък за предотвратяване на пропускане на въздух;
• трябва да се избегне чукането на плочата, затова по краищата на корпуса се залепва мек материал, обикновено – гума.

Мембрана за самоделна клапа може да се направи от плътна хартия. Ако изделието се изработва за баня или душ кабина, по-добре е да се използва лавсаново фолио, тъй като то ще издържи по-дълго при условия на висока влажност.

Монтаж на устройството към абсорбатора

Ако вентилационният канал е изработен самостоятелно, е трудно да се дадат общи препоръки за инсталиране на обратния клапан, тъй като монтажът му зависи от материала и геометрията на въздуховодите.

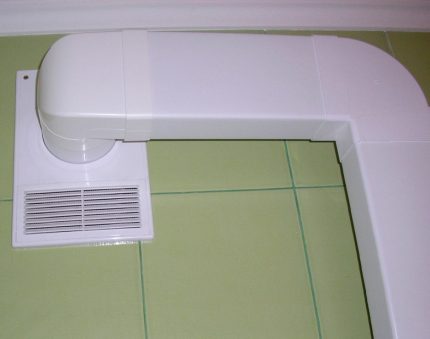

Но в днешно време обикновено за създаване на вентилация се използват стандартни решения с правоъгълна или кръгла форма. В този случай няма проблеми с внедряването на допълнителен елемент в системата, тъй като правилното поставяне на обратния клапан на канала близо до аспиратора може да се извърши по начин, стандартен за всички части на конструкцията.

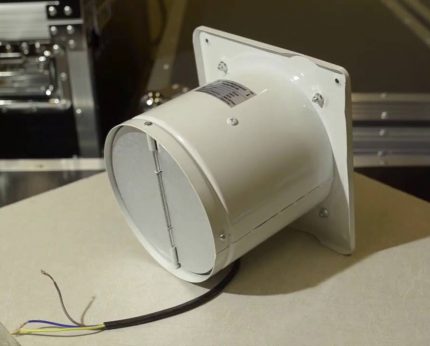

Понякога аспираторите и вентилаторите са вече оборудвани с клапан. В този случай устройството вече е защитено от проникване на въздух от вентилационния канал

Фасонният елемент с обратен клапан трябва да се закрепи на място, което осигурява удобен достъп до него. Затварящият механизъм може да загуби херметичност, тогава ще трябва да се почисти от полепналите прах и мръсотия. А за това ще трябва да се свали.

Фугите между тройника или отсечката с обратен клапан и другите елементи на канала се замазват със силиконов уплътнител (за пластмасови кутии) или се обвиват с алуминиево тиксо (за метални конструкции).

Използването на силно лепящи вещества не е желателно, тъй като това ще затрудни разглобяването на конструкцията за извършване на профилактични работи или промяна на конфигурацията на вентилационната система.

Не е задължително да се вгражда обратен клапан в каналната вентилация. По показания на фигурата начин също може да се осигури правилното функциониране на естествения въздухообмен

Монтажът на решетката на вентилационната шахта се извършва с помощта на самонарезни винтове. Вариантът с течни пирони е по-малко предпочитан поради възникване на трудности при свалянето на този елемент.

Трябва да се обърне специално внимание на уплътняването на фугите с поролон или гума, в противен случай смисълът от инсталиране на решетка с обратен клапан ще бъде малък.

Полезно видео по темата и заключения

Класическо решение за монтажа на обратния клапан на тройника пред вентилационната шахта:

Вграден клапан в аспиратора тип “пеперуда” и допълнителен клапан за естествена вентилация:

Как да направите самоделен клапан от мембранен тип:

Инсталирането на обратен клапан е необходима мярка при наличие на аспиратор във вентилационната система. Той може да служи за предотвратяване на обратна тяга или да бъде предназначен за осигуряване на циркулация на въздуха при изключен вентилатор.

Мястото за инсталиране на клапана във вентилационния канал трябва да се избере, като се вземе предвид възможността за свалянето му за почистване. Самият процес на монтажа не е сложен, но е важно да се уплътнят качествено фугите, за да се избегне просмукване на въздух.
