Как да свържете вентилатор с датчик за влажност: тънкости на свързване и монтаж + правила за избор

Образуване на конденз, повишена влажност, неприятна миризма и мухъл по стените – проблеми, които възникват при липса на вентилация в банята и тоалетната. Съгласете се, че почернелите от плесен фуги между плочките ще развалят вида на всяко помещение. Освен това такова съседство вреди на здравето. Затова много собственици на жилища изграждат принудителна вентилация, монтирайки вентилатори. Най-функционалните модели са оборудвани с различни датчици и таймери.

В тази статия ще стане дума точно за такива устройства – оборудвани с хигростат. Ще разгледаме подробно защо да инсталираме изпускателно устройство, на какво да обърнем внимание при покупка на канален вентилатор. Също така ще разкажем подробно как да свържете вентилатор с датчик за влажност и ще споделим работещи схеми.

Защо да инсталирате вентилатор в банята?

В многофамилни сгради има вентилационни шахти. Те са предназначени за осигуряване на въздухообмен. Както показва практиката, такива конструкции рядко се обслужват. Поради това отработеният въздух от помещението се извежда лошо.

Съгласно нормативите, оттокът на влажен въздух от помещението трябва да бъде не по-малко от 25 м³/час. Притокът на свеж въздух се осъществява посредством приточна вентилация или чрез клапани, които се монтират в прозорци и стени.

Нарушенията на микроклимата в стаята могат да доведат не само до поява на мухъл, но и да развалят домакинските уреди, както и мебелите: ръждясва пералната машина, деформира се повърхността на шкафчетата от ПДЧ, развалят се металните части на санитарното оборудване.

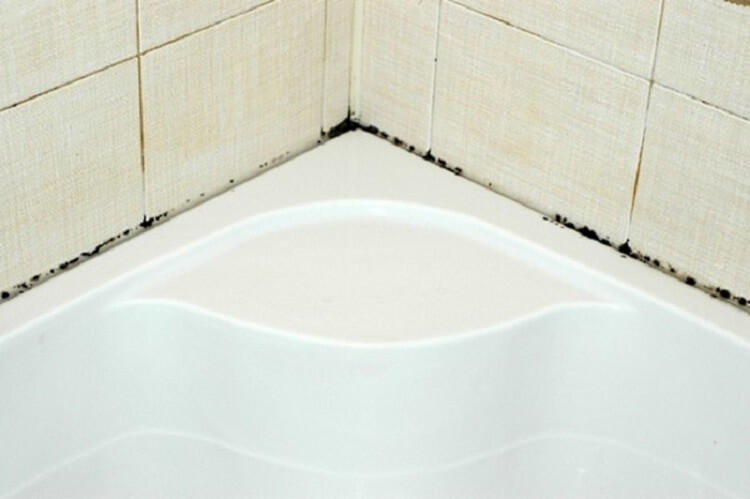

Лошият приток на свеж въздух води до образуване на повишена влажност в стаята. Кондензът се утаява по тавана и стените. Постоянната влажност провокира развитие на плесен и застоялост, развалят се плочките и покритието на стените.

Препоръчва се да се монтира изпускателно устройство, дори ако в стаята има прозорец. Тъй като то не може напълно да осигури отстраняването на излишната влага. След продължително проветряване само близко разположените стени изсъхват, а по останалите остава конденз. Освен това през зимата няма да може да се държи прозорецът отворен за дълго време.

Функции на изпускателните вентилатори:

• отстраняване на излишната влага;
• подобряване на циркулацията на въздуха;
• отстраняване на неприятни миризми;
• регулиране на температурата.

Благодарение на работещата изпускателна система в банята и тоалетната винаги ще има чист и свеж въздух.

Характеристики на изпускателните вентилатори

Предлагат се няколко модификации на изпускателни вентилатори. Те биват с шнур, с таймери, с датчици за движение, с превключватели на режими и т.н.

Най-популярните варианти на изпускателни вентилатори са оборудвани с вградени датчици за влажност. Те изсмукват застоялия въздух от помещението, контролират нивото на влага и консумират малко количество електроенергия

Най-голяма ефективност притежават моделите с датчик за влажност – те се включват автоматично, когато нивото на влажност в помещението се повиши. Производителите на изпускателни системи пуснаха такива „умни“ варианти на вентилатори, за да повишат нивото на комфорт на потребителите – тъй като след вземане на душ може да се забрави ръчно да се включи или изключи вентилаторът.

Как работи вентилатор с датчик за влажност?

А сега нека поговорим за това как работи датчикът за влажност, инсталиран в изпускателния вентилатор. Вътрешното устройство и принципът на работа на такива уреди практически не се различават от стандартните изпускателни устройства. Когато двигателят се включи, лопатките започват да се въртят. Това задвижва въздуха и го изсмуква заедно с капките влага в шахтата на изпускателя.

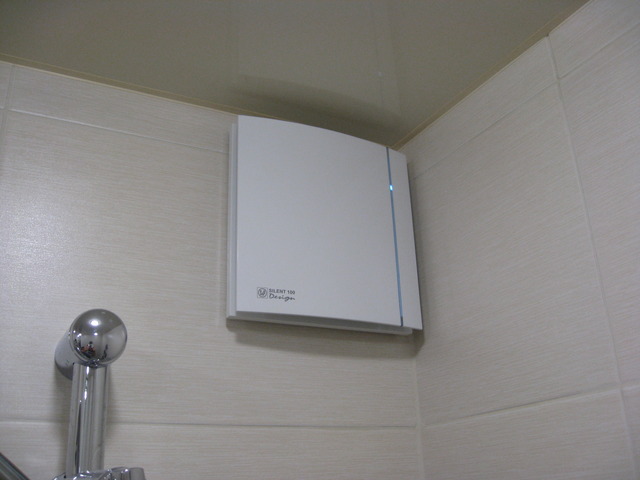

Изпускателят с датчик може да се монтира на таванна или стенна вентилационна шахта. Корпусът и частите на изделието се изработват от водоустойчиви материали. Електрическите части имат качествена изолация.

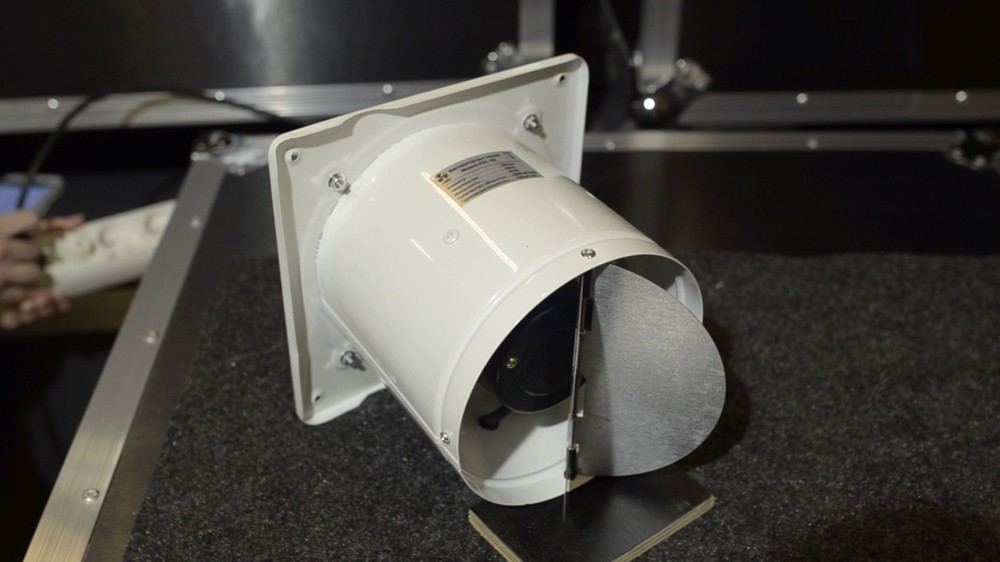

Най-скъпите модели на изпускателни системи с датчик за влажност са допълнително оборудвани с осветление, както и със специален обратен клапан, който не допуска неприятни миризми и прах от въздуховода в стаята

Датчикът за влажност във вентилатора може да работи както по таймер, така и автоматично. Във втория случай изпускателната система се включва, когато нивото на влажност в помещението надвишава нормата.

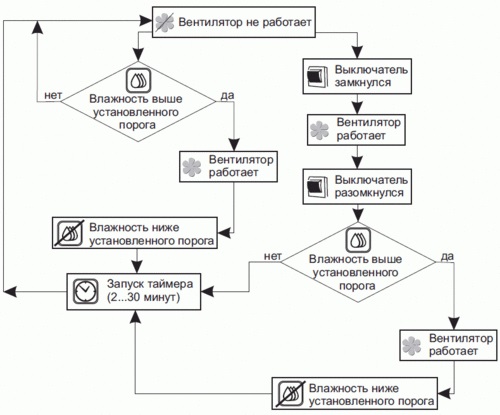

Схема на работа на вентилатора с датчик, контролиращ нивото на влажност. Когато нивото на влага се повиши, изделието се включва и работи, докато показателите не се нормализират. Изключването става по таймер със закъснение

Като цяло, сензорът за влажност или хигростатът във вентилатора е специален елемент, който позволява да се измери нивото на влажност във въздуха и да се задейства изпускателното устройство без човешка намеса. И всичко това благодарение на високата чувствителност на сензора към кондензат. Той работи на принципа на термостата, вентилацията се включва само при влажност над 40%.

Изпускателните системи с вграден хигростат са оптимално подходящи за монтаж в баня, помещения за сушене на пране, както и в тоалетни. Могат да се използват като вентилация на мазета в частни домове.

Видове вградени датчици за влажност

Сензори за влажност обикновено са оборудвани моделите на осеви канални вентилатори. В корпуса на изделието е вградена платка с малки размери. В хигростата има две граници: горна и долна.

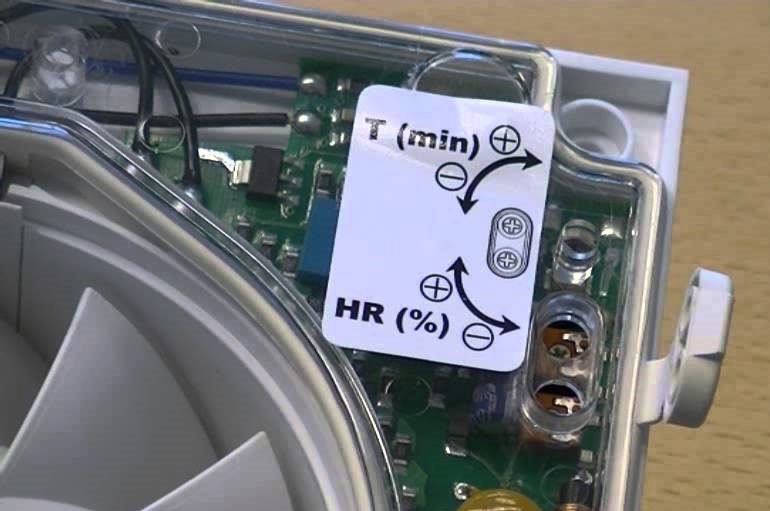

За да работи вентилаторът дълго и правилно, той трябва да бъде настроен правилно. В структурата на сензора има регулатор, който е оборудван със скала за влажност. Стойността на нивото на влага се задава чрез въртене на потенциометъра.

Някои варианти са настроени от завода и не подлежат на регулиране. При останалите диапазонът на задействане може да се зададе самостоятелно.

Видове сензори:

• Резистивен – при промяна на нивото на влажност, изделието променя съпротивлението и задейства двигателя на вентилатора.
• Диелектричен – има в конструкцията си кондензатор. При повишаване на влажността между плочите на изделието се променя диелектричната проницаемост на средата.
• Термисторен – подобрен аналог на резистивния сензор. Притежава повишена точност.
• Оптичен – определя концентрацията на влажност по прозрачността на въздуха.
• Механичен – когато влагата в помещението се увеличи, дължината на материала, от който е изработен сензорът, се променя.

Когато нивото на влажност достигне програмираните стойности в сензора, релето се задейства. То затваря електрическата верига на двигателя и вентилаторът започва да се върти.

Съвети за купувачи на вентилатор с хигростат

Качественият изпускателен вентилатор за баня трябва да бъде безшумен, да притежава висока производителност, защита от вода и да подхожда на интериора на помещението. В момента се произвеждат варианти с интересен дизайн, оригинално изпълнение на предните решетки и панели. Ето защо да се избере изпускателно устройство за всеки стил на облицовка на банята не е толкова трудно.

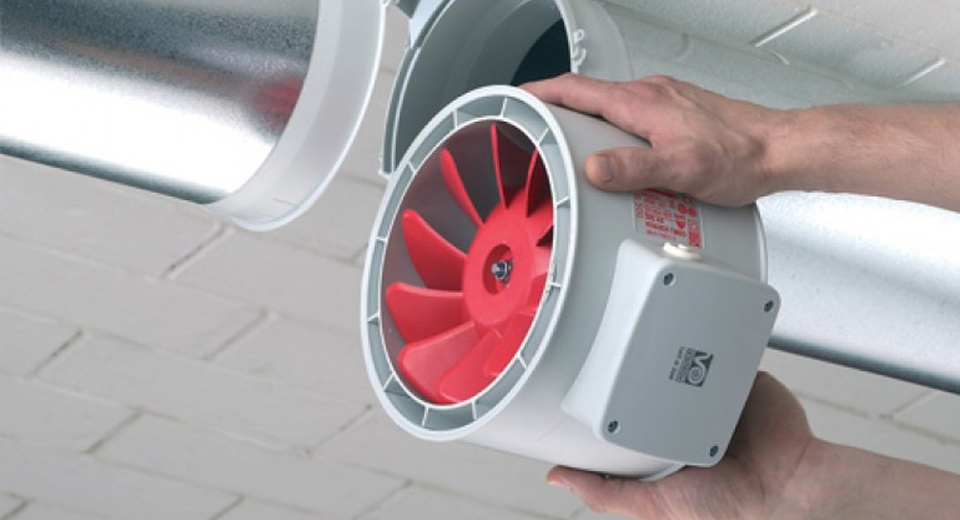

За експлоатация в баня или тоалетна най-добре подхождат канални вентилатори. Те се инсталират във въздуховод. Лопатките на изделията се изработват от метал или здрав пластмас. Конструкцията не се страхува от въздействието на влага, както и от агресивни химични вещества.

Съществуват няколко варианта на изпълнение на канални вентилатори по форма. Те биват кръгли, квадратни и правоъгълни. Избира се модел според формата на изпускателната шахта в помещението.

Изборът на канален вентилатор трябва да се извършва, като се вземат предвид параметрите на помещението и диаметъра на въздуховода. За да се определи производителността на устройството, първо трябва да се изчисли обемът на стаята: за целта се умножават ширината, дължината и височината на помещението. Получената стойност се умножава по нормативната кратност на въздухообмена.

Параметърът на нормативната кратност на въздухообмена за душ и баня е 7-9. Ако помещението се използва от няколко души, трябва да се вземе максималната стойност. Пример: обем на стаята 22,5 м³ *9 (кратност на въздухообмена) = 202,5 м³. В този случай трябва да се закупи канален вентилатор с производителност над 202,5 м³.

Каналните системи се отличават и с други параметри: мощност на електродвигателя, ниво на шум, честота на въртене на лопатките и т.н. Произвеждат се изделия в различни цветове, както и различни видове декоративни решетки.

За монтаж в баня доста популярни са вентилаторите с обратен клапан. Препоръчваме да се запознаете с десетте най-добри предложения на пазара.

Монтаж на вентилатор с датчик за влажност

Изпускателната система с датчик за влажност се монтира аналогично на най-простия вентилатор. Различава се само схемата на свързване на устройството. Задължително трябва да се прегледа инструкцията за монтаж на вентилатора. Обикновено в паспорта производителите дават правилната схема на свързване.

Изпускателното изделие трябва да се инсталира при изключено напрежение на електрическата мрежа. Преди монтажа трябва да се подготви изпускателната шахта и да се провери за проходимост и наличие на запушвания.

Етап #1 — проверка на естествената вентилация

Преди свързване на изпускателната система, вентилационната шахта трябва да се почисти от отпадъци, прах и да се отстранят паяжините. След това се проверява проходимостта на въздуховода с помощта на горяща клечка кибрит, запалка или лист хартия.

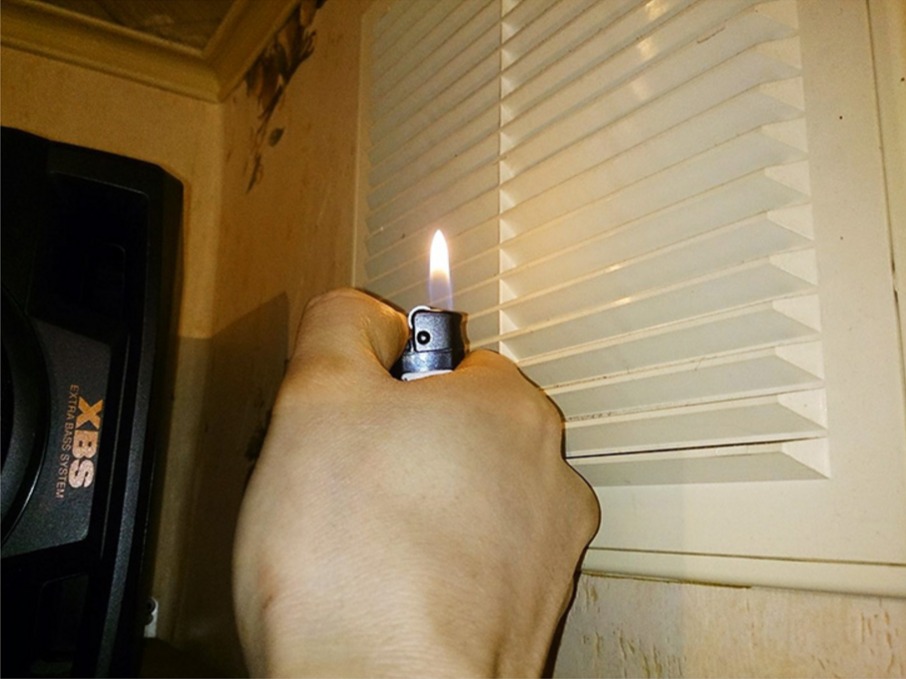

За проверка на наличието на въздушен поток, открит огън се доближава до вентилационния отвор. Ако пламъкът се отклони към страната на въздуховода, значи има течение.

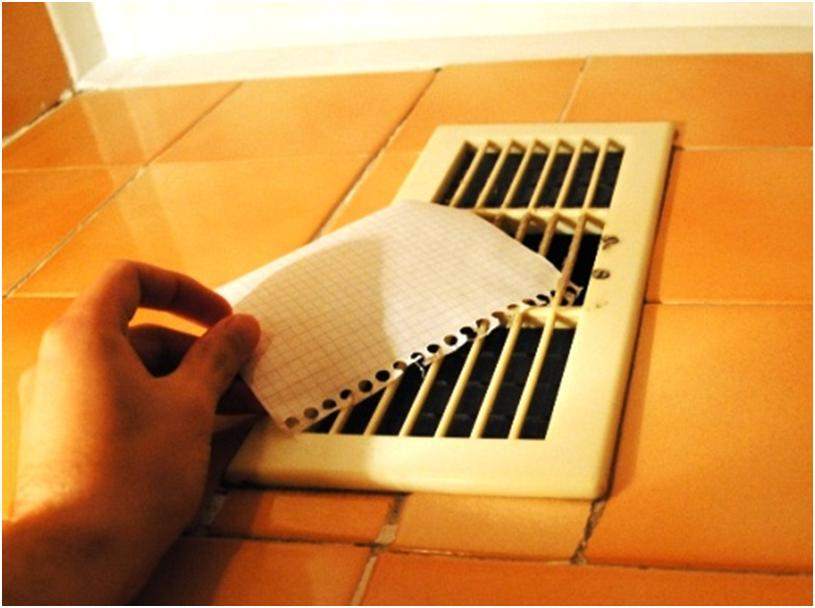

Естествената вентилация може да се провери и без специални уреди. За целта лист хартия се притиска към отвора на изпускателната система (душника) и се пуска. Ако листът не падне, значи с въздушния поток всичко е наред.

При слаб въздушен поток или липса на такъв, трябва да се намери запушването и да се почисти изпускателната система. Ако не можете сами да откриете запушването, можете да се обърнете към специални служби, те ще почистят шахтата.

Преди монтажа на вентилатора трябва да се уверите, че свеж въздух постъпва в банята или тоалетната. Той може да навлиза в помещението през прозорци или пукнатини под вратите. Ако помещението е напълно херметично (глухи прозорци, няма празнина между крилото на вратата), трябва да се монтират специални решетки на вратата.

Етап #2 — избор на схема за свързване на вентилатора

За свързване на вентилатора в банята или тоалетната могат да се използват няколко схеми за свързване. Те се различават помежду си по варианта на захранване на изпускателното устройство.

Окабеляването за аспиратора е по-добре да се положи по време на ремонта, за да се скрие в стената. Ако няма такава възможност, кабелът може да се маскира с помощта на декоративна кутия или специални накладки.

Към електрическата мрежа аспирационната система се свързва с помощта на отделен превключвател, към превключвателя за осветлението или чрез сензор.

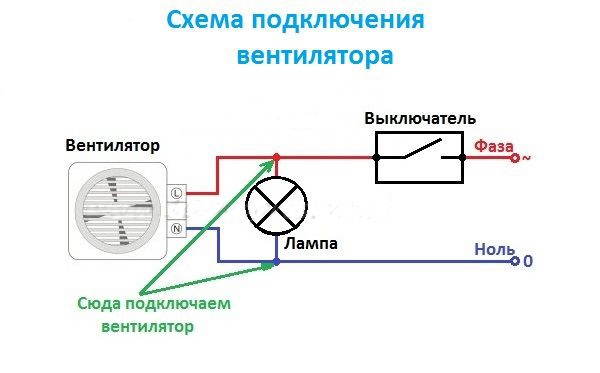

Схема на свързване на вентилатора чрез крушка. Устройството се свързва паралелно на осветлението. Когато светлината се включва, каналният вентилатор започва да работи. Когато крушката е изключена, изделието не функционира.

Схема на свързване на аспирационния вентилатор с отделен превключвател. В този вариант трябва самостоятелно да включвате и изключвате аспирационното устройство.

За аспирационни устройства с хигростат тези методи на свързване не са подходящи.

Има специална схема за включване на каналния вентилатор по сензор за влажност.

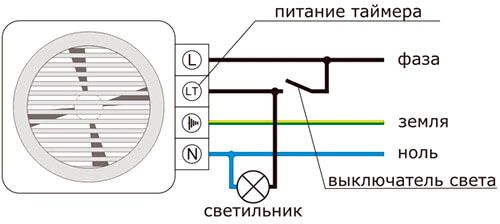

Схема на свързване чрез автоматика. Тя е подходяща за вентилатори, които са оборудвани със сензор за влажност, както и за устройства, които работят по таймер.

Да се свърже вентилатор със сензор или таймер не е трудно, ако се прочете инструкцията и се прави всичко по схемата. Към мрежа 220 V свързването на изделието се извършва през клемна кутия, която се намира под капака на вентилатора.

Свързване на проводниците към клемите:

• LT – кабел с фаза, идващ от външния превключвател;
• N – нула;
• L – проводник с фаза.

Изделието се свързва чрез три проводника – всички клеми са обозначени. Аспирационната система може да се обвърже от лампата за осветление. Вентилаторът ще започне да работи при подаване на напрежение към клемата с маркировка LT (включване на светлината). Изключване се извършва след 2-30 минути след изключване на лампата.

Вентилаторът със сензор за влажност може да се включва автоматично, когато влажността в помещението надвишава зададеното ниво на хигрометъра. Когато влагата стане по-малко, изделието ще работи още известно време по таймер за закъснение и самостоятелно ще се изключи.

Етап #3 — инсталиране на вентилатора във въздуховода

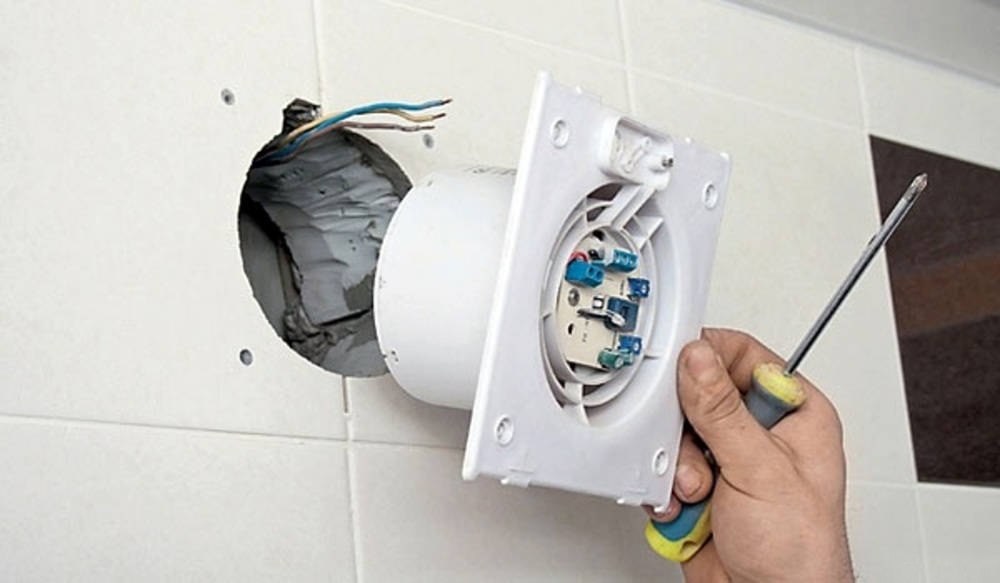

Преди началото на монтажа на вентилатора в шахта, трябва да се уверите, че всички проводници са доведени. От въздуховода трябва да се демонтира декоративната решетка. Да се свърже устройството към електрическата мрежа може през клемна кутия.

Всеки проводник има своя цветова маркировка: фазата може да бъде червена, бяла или черна, а нулата – синя.

Изсмуквателният уред се фиксира с помощта на самонарезни винтове. Първо в стената се пробиват отвори за дюбели. След това се монтира вентилаторът и се затягат самонарезните винтове. В помещения с облицовка на стените с керамични плочки е трудно да се направят акуратни отвори. Затова закрепването на вентилационната система се осъществява с помощта на строителен уплътнител.

Етап #4 — проверка на правилната работа на вентилатора

След монтажа на вентилатора с хигростат е необходимо да се провери как работи. За целта в банята се затваря вратата и се пуска горещ душ за известно време.

От горещата вода в помещението се образува пара и става влажно. При такива условия (60-90% влажност) вентилаторът трябва да се включи автоматично. След това трябва да се изчака, докато вентилационната система изсмуче влажния въздух в шахтата. Ако устройството е правилно свързано, уредът ще се изключи, когато нивото на влага достигне долната граница, зададена на хигрометъра.

Изводи и полезно видео по темата

Нагледна инструкция за инсталиране на канален изсмуквателен вентилатор е показана във видеото по-долу:

Старите изсмуквателни системи, които от години не са виждали ремонт и обслужване, не са в състояние да осигурят нормален микроклимат в банята. Собствениците на жилища са принудени да монтират принудителна вентилация. Оптималният вариант за апартаменти и частни домове е инсталирането на канален вентилатор.

Особено популярни са моделите с вграден датчик за влажност. Те работят дълго време и се включват автоматично, когато нивото на влажност в помещението „завиши“. Използвайки разгледаните по-горе схеми за свързване на такива устройства и особеностите на техния монтаж, можете сами да инсталирате изсмуквателен вентилатор.

Използвате ли вентилатор с датчик за влажност? Споделете своя опит с други посетители на нашия сайт, разкажете за съществените недостатъци на уреда, открити по време на експлоатация, участвайте в обсъжданията – формата за коментари е разположена по-долу.
