Как да направите аспиратор в частна къща: технически изисквания и преглед на правилата за монтаж

Пластиковите прозорци, бронираните врати, от една страна, запазват необходимата температура в помещенията, а от друга — създават проблеми с въздухообмена. Добре устроената аспирация в частна къща ще ви избави от усещането за застоял въздух и образуването на конденз. В повечето случаи това е единственият изход за създаване на здравословен микроклимат в нея.

Предлагаме ви да се запознаете с вариантите на аспирационните устройства, които могат да подобрят микроклимата. Заедно с вас разглеждаме извършването на изчисления на конкретен пример. Подробно сме описали процеса на монтаж на принудителния вид аспирация за желаещите да извършат инсталацията сами.

Представените сведения се основават на нормативните изисквания. Информацията е допълнена с илюстрации, поетапни фото-ръководства, схеми, таблици и видеа.

Варианти на аспирацията в частна къща

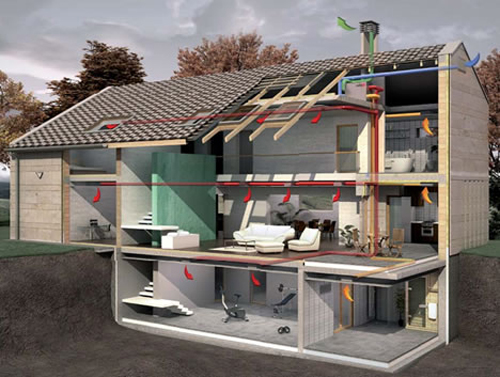

Както в обществените сгради, така и в частните къщи се прилагат различни видове вентилационни системи. Те се различават по предназначение, начин на активиране на въздушния поток и придвижване на въздушните маси. Вентилационната система, предназначена за подаване на чист въздух в къщата, се нарича приточна.

Конструкцията, чиято функция е да отстранява отработения въздух извън помещението, се нарича смукателна. Особена роля играе вентилацията с рециркулация. В този случай част от извеждания от стаята въздух се смесва с външните студени въздушни маси, след което сместа се загрява до определена температура и се подава обратно в помещението.

Всички моменти, свързани с устройството на вентилационната система, трябва да бъдат обмислени още на етапа на подготовка за строителството на собствената ви къща (+)

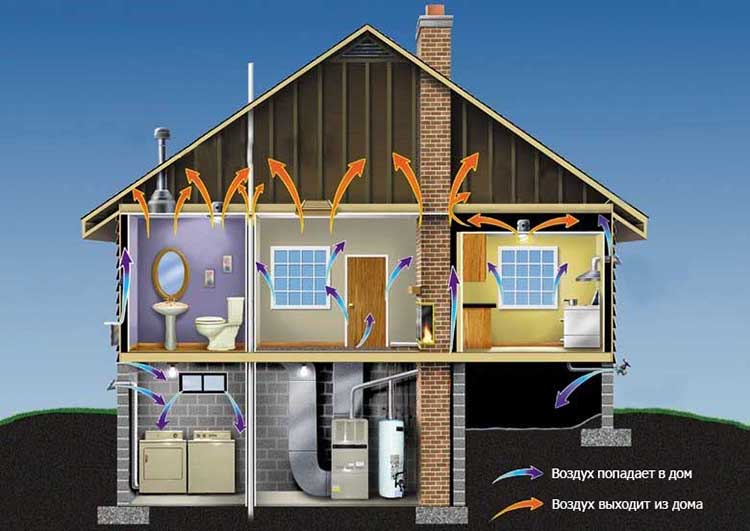

Движението на въздуха възниква в резултат на естествени процеси, поради изместването на нагрятия въздух с по-малко обемно тегло от помещенията от студения въздух, който има по-голямо обемно тегло.

Потокът в такава система се движи с малка скорост, тъй като теглото на топлата и студената маса се различава с малка стойност. Въздуховодният канал на вентилация с естествено задвижване не е рационално да се използва, ако дължината му по хоризонтала надвишава 8 м.

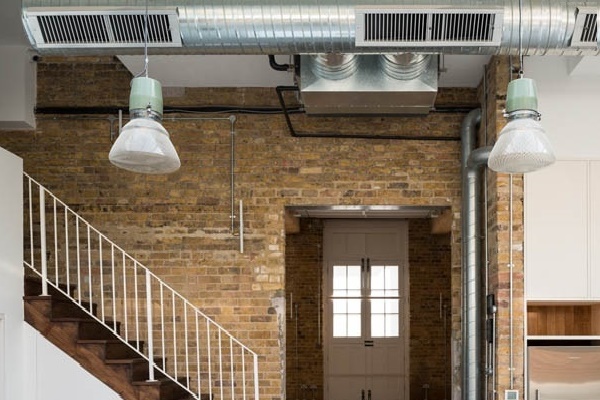

По-ефективна е системата с изкуствена активация на въздушния поток, осигурена от работата на вентилаторите. Въздуховодите в този случай са по-дълги и могат да преминават през няколко помещения. Елементите на системата най-често се разполагат на тавана. Този вариант е оправдан за сгради с голяма площ.

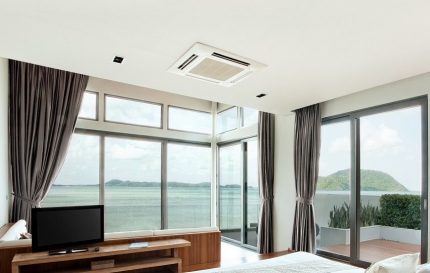

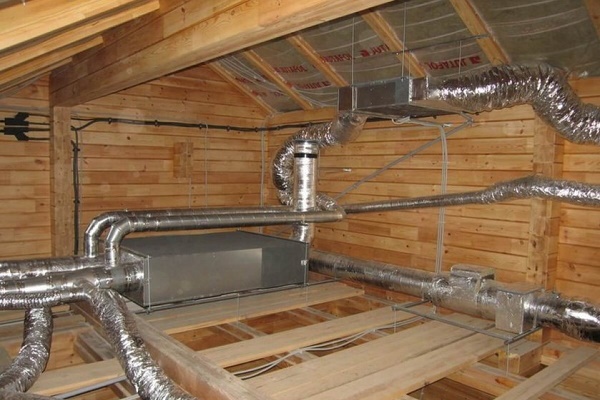

Съществува деление на канални и безканални системи. В първия случай въздухът се движи по канали и въздуховоди, а във втория – няма организирано движение на въздуха. В този случай се налага да се отварят прозорци и врати. Естествената вентилация създава по-комфортни условия за обитателите на дома.

Необходими предварителни изчисления

Изходният параметър при изчислението е обемът на отведения и постъпващия въздух в помещението. Съществува не една методика, но в най-използваните са взети за основа санитарните норми и площта на помещението.

Съгласно изискванията на първите трябва да се изхожда от това, че потребността от въздух в м³/ч за един човек, прекарващ по-голямата част от времето си в дома, зависи от предназначението на помещението:

• хол — 40;
• спалня — 20;
• кухня — 60;
• тоалетна — 25.

Базирайки се на втория критерий, се изхожда от следното нормативно изискване: на 1 м² площ на жилищно помещение трябва да се падат 3 м³ заместващ въздух. При изчисляване на сечението на въздуховодите се ръководят от това, че оптималната стойност на скоростта на въздуха в централния канал е 5 м/сек., а в страничния — максимум 3 м/сек.

Можете самостоятелно да определите диаметъра на тръбата по формулата:

S = L/3600/v,

където L е производителността, измервана в м³/ч, v е скоростта на въздуха в м/сек.

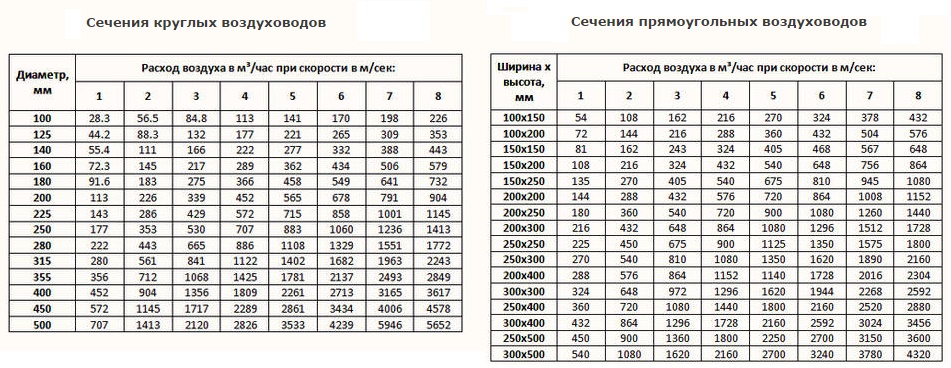

Данните за разхода на въздух в зависимост от сечението на въздуховода са обобщени в таблица.

Аеродинамичното съпротивление на въздуховод с кръгло сечение е по-малко, отколкото с квадратно. Квадратната форма е по-компактна, вписва се органично в интериора на помещението и има голям размерен ред.

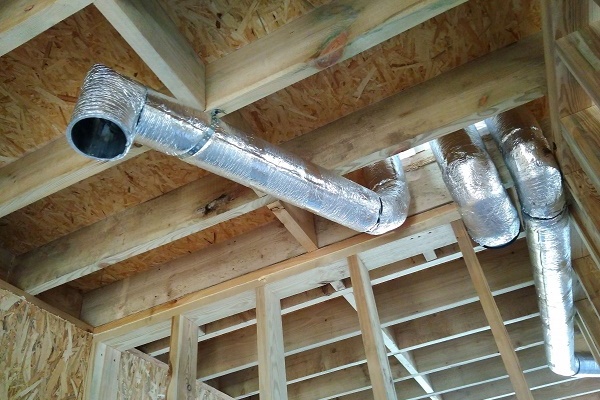

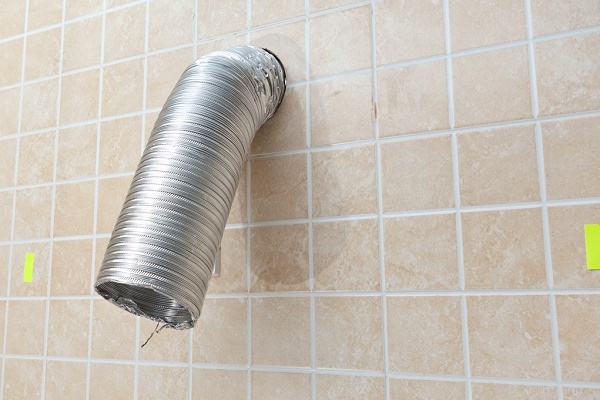

Въздуховодите се изработват от метал, пластмаса, алуминиево фолио, полиестер. Последните два са гъвкави системи. Те имат добри шумо- и топлоизолационни характеристики и са идеални за частен дом.

Естествен въздухообмен в къщата

В основата на естествения въздухообмен е заложено свойството на газообразните и част от течните вещества с по-висока температура да се издигат нагоре. По този начин отработеният въздух се извежда естествено от помещението чрез вертикално разположен изпускателен канал, като при това засмуква външния въздух през входните отвори.

Естествената вентилация не винаги осигурява комфорт в дома. Често се прилага смесен вариант, когато освен естественото движение на въздуха допълнително се използват и вентилатори (+)

Неефективността на приточната вентилация се показва от излишък на влага в помещението през студеното време или повишена сухост през топлото. Наличието на голямо количество прах, недостиг на кислород – това също са признаци за недостатъчен приток на въздух отвън.

Последствие от лошата аспирация е образуването на плесен под тапетите, в банята, отлагане на сажди по кухненските стени, замъглени прозорци.

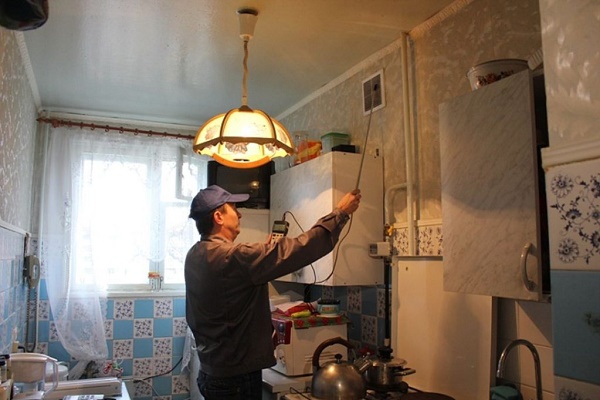

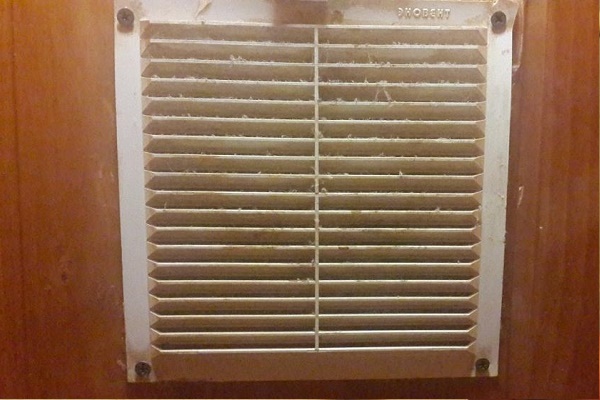

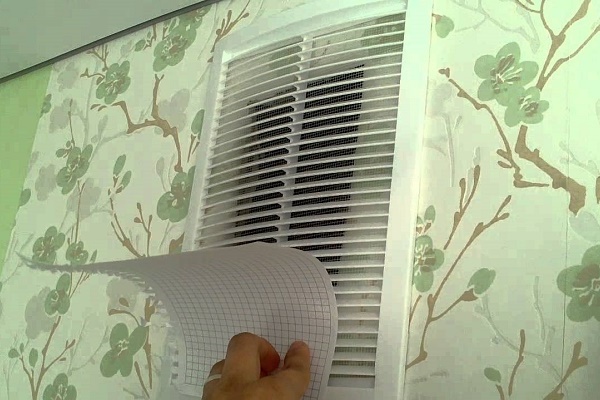

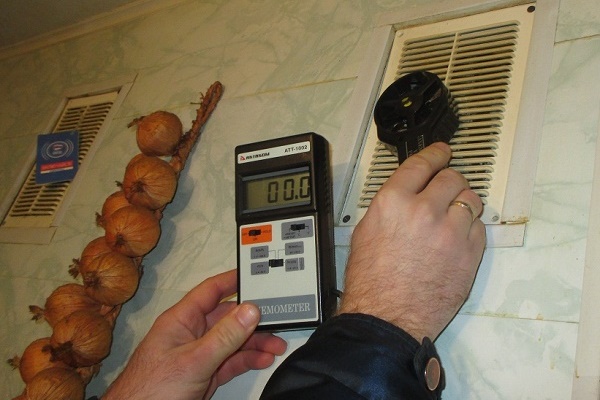

Проверката на работата на аспирацията е лесна. Достатъчно е да поднесете лист хартия към вентилационната решетка. При добра тяга той ще се извие към вентилационния канал, в противен случай нищо няма да се случи. Трябва да се направи извод, че аспирацията е запушена с нещо и за осигуряване на тяга каналът трябва да се почисти.

За да се осигури добра вентилация на частен дом, трябва да се започне с изчисляване на въздухообмена. Въз основа на резултатите се избират напречното сечение на каналите, типът на вентилационната система и се прави скица на схемата за вентилация, където се посочват местата за преминаване на въздуховоди и монтажа на вентилационно оборудване, точките за вземане и отвеждане на въздушната маса.

Частните домове обикновено се намират извън града, където въздухът, за разлика от градския, е по-чист и няма нужда от допълнително пречистване. Ето защо естествената вентилация за частен дом е за предпочитане.

Голямо препятствие за постъпването на свеж въздух са пластмасовите прозорци, в които липсват процепи, а стъклата прилягат много плътно към рамките.

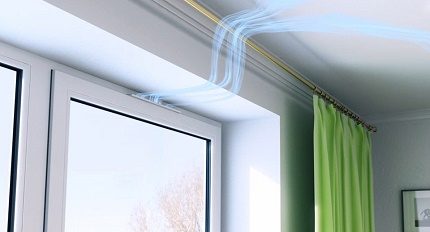

Решението е в монтирането на приточен клапан. Той се поставя на горната рамка, поради което въздухът, идващ от улицата, отива под тавана и едва след смесване с конвекционните потоци и придобиване на стайна температура се спуска надолу.

Разположението на елементите на изпускателната система трябва да осигури преминаването на въздушния поток с обхващане на целия дом по посока от „чистите“ помещения към тези, където въздухът е най-податлив на замърсяване.

Съгласно това правило в помещения със специални условия, към които могат да се отнесат котелните, кухните с газова печка, мазетата, стаите с камини и бойлери, тоалетните, присъствието на изпускателна система е задължително. В тези помещения са необходими и клапани.

Конструкционните особености на приточния клапан позволяват да се проветрява помещението, без да се създават течение и без да се намаляват експлоатационните характеристики на прозореца. При това не се образува конденз. Клапан от процепния тип, както е на снимката, може да се монтира на съществуващ прозоречен блок.

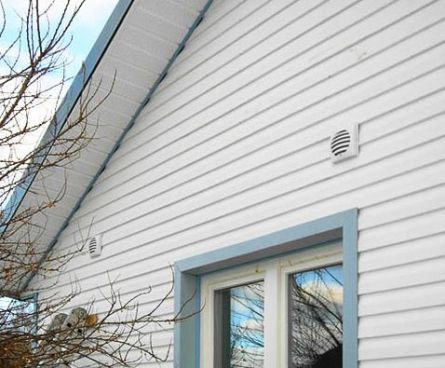

Съществуват вентилационни клапани, монтирани на стената. Тази тръба с кръгло сечение се вкарва в проходен отвор в стената и се затваря с решетки както от вътрешната, така и от външната страна.

По правило стенният приточен вентилатор може да подаде в дома 50-100 m³ въздух на час. Изхождайки от тази норма и след извършване на съответното изчисление, се избира оптималният им брой.

Решетката, разположена вътре, може да се регулира — отваря и затваря напълно или частично. При монтажа се предпочита място близо до прозореца. Понякога приточният клапан се монтира зад радиатора и тогава постъпващият въздух веднага се загрява.

Изисквания за вентилация на частна къща

Санитарно-техническите норми поставят редица изисквания към вентилационната система (ВС). При решаване на въпроса как да се направи ефективна изпускателна система в частен дом, трябва да се вземат предвид всички точки:

1. Вътрешните стени на каналите трябва да бъдат гладки. За осигуряване на това условие в тях се вкарват кръгли или правоъгълни въздуховоди с постоянно сечение.
2. Вентилационният щранг в долната част се оборудва с ревизионна вратичка. Тя трябва да се затваря херметично.
3. Изпускателният канал се извежда на покрива с издигане над него минимум 1,5 м. Ако покривът е с чупена форма, за да се избегне обратна тяга, причинена от завихряне на потоците, в изпускателния канал се монтира дефлектор.
4. Устройство на вентилационна шахта. Ако първоначално в сградата не е била предвидена вентилационна система, към една от стените се пристроява приставна шахта. За да се подобри тягата, тя трябва да се изолира.
5. Спазване на правилата за организация на вентилацията. Не трябва да се комбинира механичната абсорбация на кухнята с общата вентилационна система. За нея се устройва отделен канал, в противен случай ще възникнат проблеми с функционирането на естествената тяга в другите помещения на къщата.
6. Максимално допустимото разстояние от тавана до горната част на вентилационните решетки е 150 мм. При увеличаване на това разстояние ще възникнат зони на застоял въздух.

Вратите, разделящи съседни помещения, дори в затворено състояние не трябва да пречат на преминаването на въздуха.

Най-доброто решение е да се закупи врата със специална декоративна решетка отдолу. Ако е монтирана плътна врата, между пода и крилото се оставя празнина не по-малка от 2 см или отдолу се пробиват серия отвори.

Същността на основното изискване е, че обемът на въздуха, който трябва да бъде отстранен, трябва да бъде равен на количеството на постъпващия. Ако това правило не се спазва, в помещението ще проникват заедно с въздуха различни неприятни миризми. При голям дисбаланс между обема на постъпващия въздух и извличането ще се появят течение.

Комбинация на вентилация с рециркулация

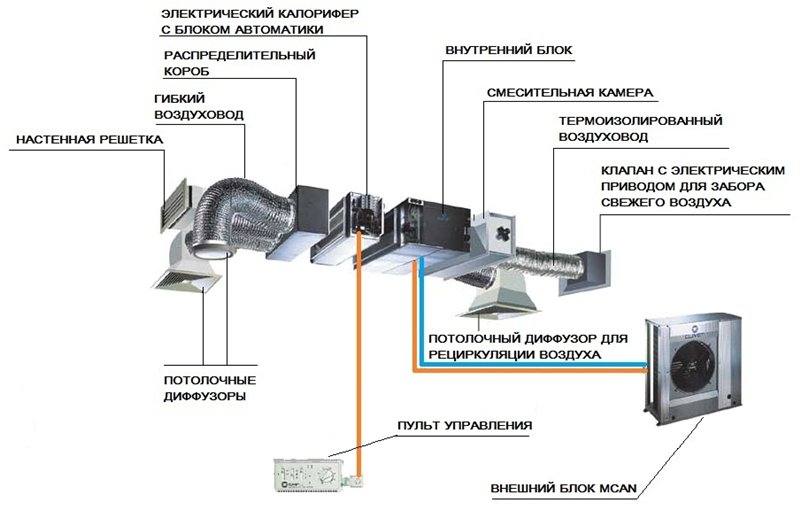

Рециркулационна се нарича вентилационната система, когато въздухът, отстранен от помещението, се връща обратно през притока с примес на свеж въздух. Недостатъкът е, че приложението ѝ е ограничено от строителните норми (СНиП), а в региони със студен климат работи не много ефективно. Действието ѝ е ограничено в рамките на едно помещение.

Рециркулацията позволява икономия на електроенергия поради това, че мощността се изразходва само за нагряване на малък обем въздушна маса, взета от улицата

Схемата на рециркулационната система може да се превърне в обикновена приточно-изпускателна вентилация чрез затваряне на рециркулационния клапан и пълно отваряне на приточния и изпускателния. Ако се направи обратното, системата започва да прогонва въздуха в кръг.

Когато приточният и изпускателният клапан се отворят само частично, започва примесване на свеж външен въздух. Чрез регулиране на степента на отваряне се оптимизира постъпването на елементи, осигуряващи комфортен живот.

Монтаж на принудителна аспирация на частна къща

Принудителният въздухообмен в сравнение с естествения печели по много показатели:

1. Той работи независимо от времето.
2. По-ефективно пречиства въздуха.
3. Съществува възможност за регулиране на скоростта на въртене и мощността на вентилаторите.
4. Въздушният поток може да се задвижи не само с помощта на канален вентилатор, но и чрез използване на моноблокове, които се отличават с простота на монтажа.

Основните недостатъци са зависимостта от електрозахранването и необходимостта от периодична смяна на отделни елементи. За принудително проветряване има няколко механизма.

Това може да бъде единична приточно-смукателна инсталация, наборно-приточна система, смукателна, канален климатик. За най-ефективна се счита приточно-смукателната СВ. Конструкцията включва вентилатор, автоматика, сензори, филтри.

Разпространението на студен въздух в помещението по време на работа на приточно-смукателната вентилация се предотвратява от специална клапа, разположена в корпуса

Принудителната смукателна инсталация в стандартно изпълнение има един вентилатор и е предназначена за малки помещения. При СВ от наборен тип оборудването е същото, но е разположено отделно. Мощността на системата е в диапазон 80-7 000 м³/ч.

От практическите препоръки на опитни майстори следва, че в малка къща, състояща се от 2 стаи, ефективно работи смукателна инсталация, която преработва от 200 до 300 м³ въздух на час.

В сгради с голяма площ е необходимо да се монтират смукателни инсталации с производителност от 350 до 500 м³/ч.

Технология за монтаж на аспирация в кухнята

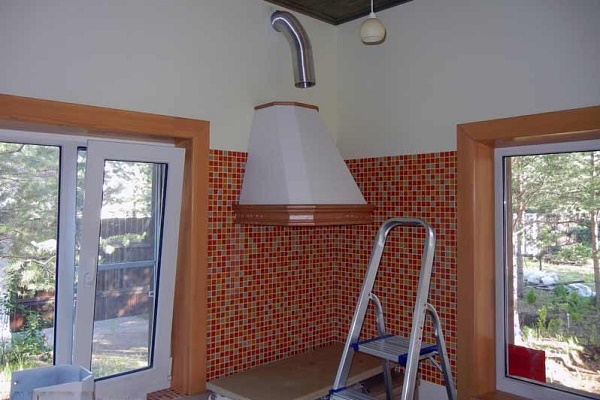

Смукателната инсталация в кухнята се разполага, като правило, над печката. Необходимо е смукателният чадър да излиза извън границите на печката със 100-150 мм.

Производителността се избира с ориентиране към параметрите на помещението, като се използва формулата:

P = S x H х 12

Където първият символ означава мощността, вторият – площта, третият – височината на кухнята.

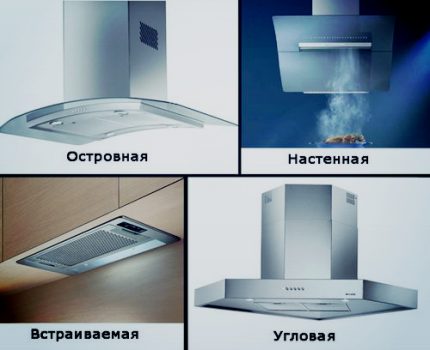

В зависимост от метода на монтаж кухненските смукателни инсталации биват окачени, стенни, островни, вградени, а по тип на функциониране – циркулационни и приточни.

Въздуховодите обикновено преминават по непряка траектория, поради което мощността на смукателната инсталация може да намалее. За гаранция към получената в резултат на изчислението стойност се добавят 30%. Технологията на монтаж е проста, така че след като се запознаете със схемата, можете да извършите цялата работа сами.

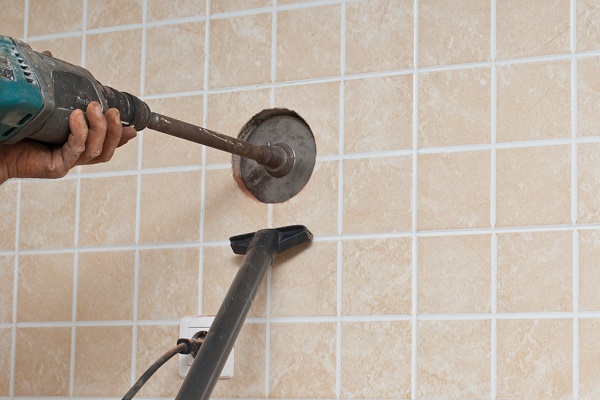

Когато липсва вградена вентилационна система, първо се прави отвор в стената, съвпадащ по диаметър с напречното сечение на смукателната тръба. Ако се пренебрегне тази препоръка, работата ще бъде придружена от повишен шум, а въздухът ще излиза с по-малка скорост.

Самата конструкция се разполага на разстояние не по-малко от 0,7 м от повърхността на електрическата печка и 0,8 м – от газовата.

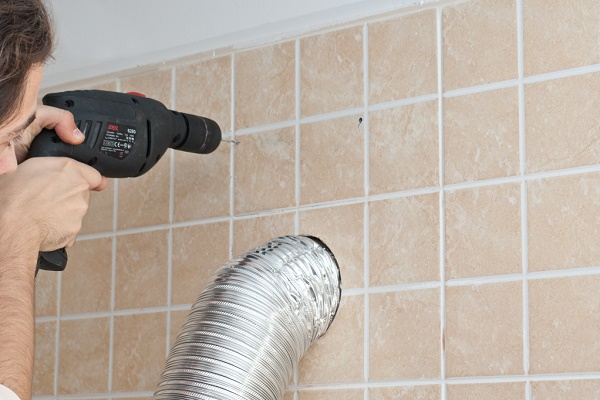

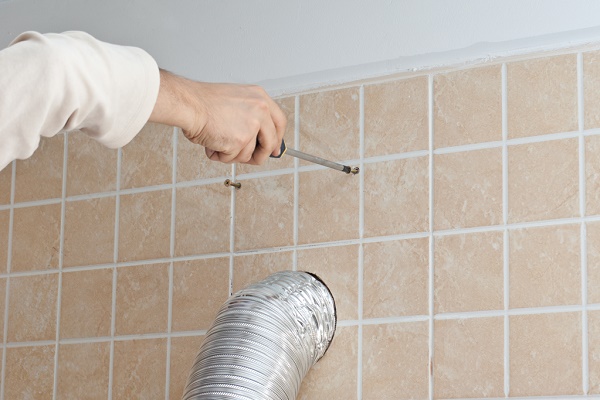

Следващата стъпка е разчертаване на закрепването. Понякога комплектът на смукателната инсталация включва шаблон, но ако го няма, можете да използвате нивелир и ролетка. След това се закрепва смукателният чадър, като се спазва хоризонталността.

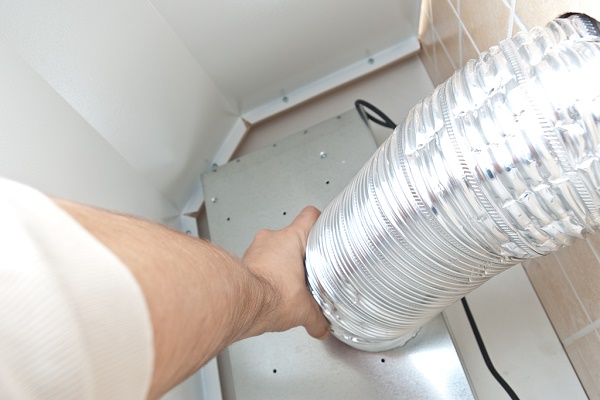

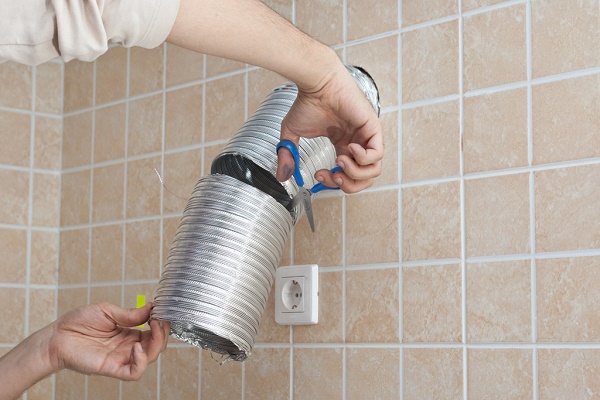

Присъединяват конструкцията към предварително направения изходен отвор, свързват я към електрическата мрежа и я тестват. Ако в къщата има газов бойлер, вентилационната тръба може да се изведе в димохода на котела или на отоплителната печка.

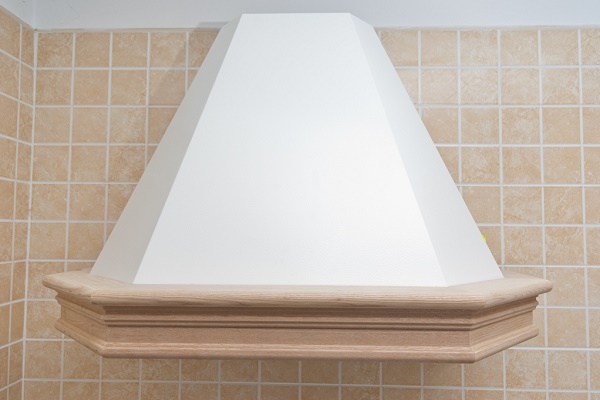

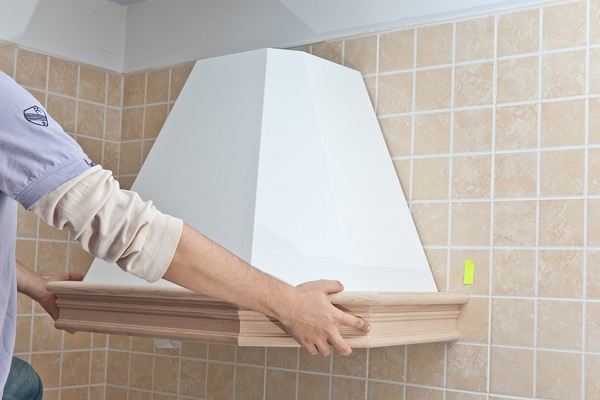

Процесът на инсталиране на кухненски абсорбатор с маскиращ купол ще демонстрира следната фото-колекция:

Принудителна аспирация на санитарния възел на частна къща

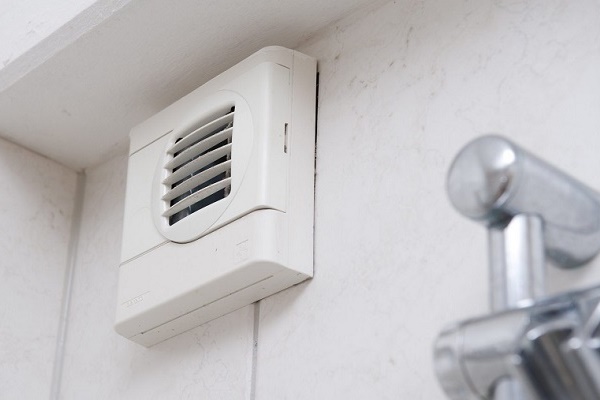

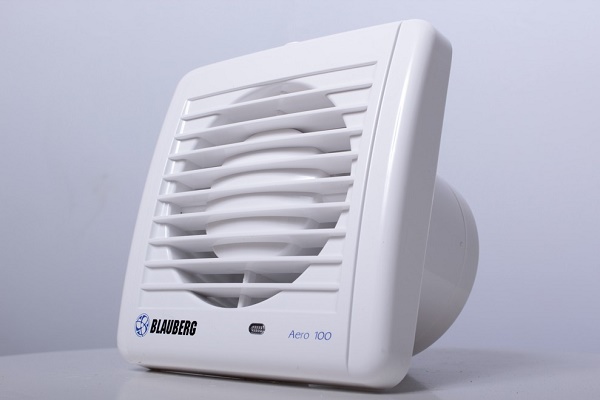

В тоалетната за принудителна вентилация се извършва монтаж на изпускателни вентилатори, работещи във влажна среда:

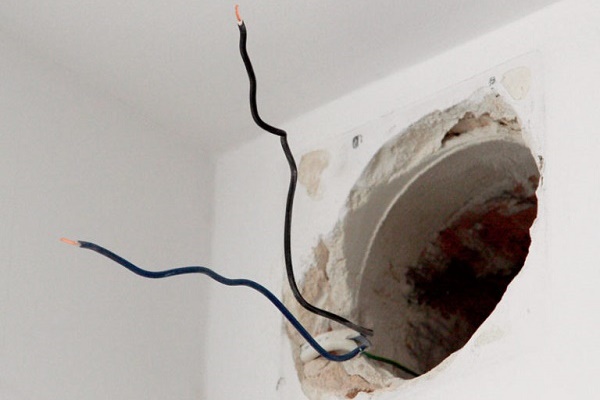

1. прокарват захранване в помещението и инсталират контакт;
2. в стената правят отвор, съответстващ на сечението на муфата на вентилатора;
3. поставят муфата в отвора;

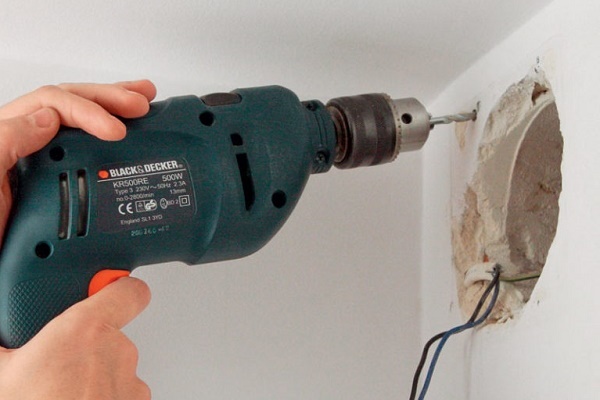

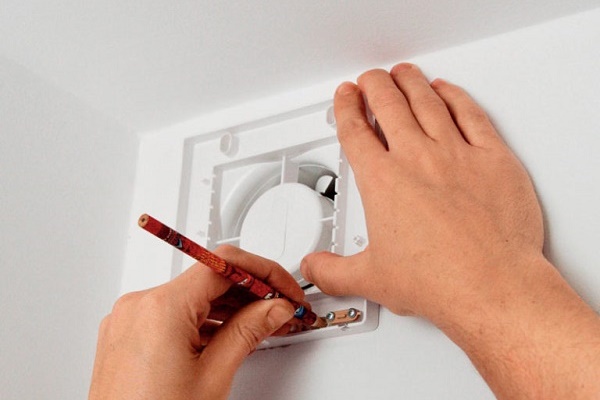

4. пробиват крепежните отвори;
5. свързват кабела;

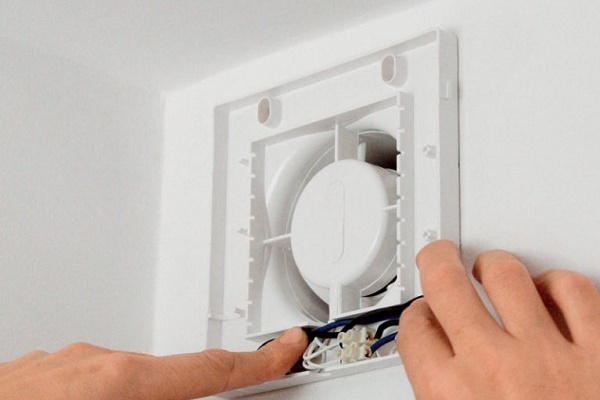

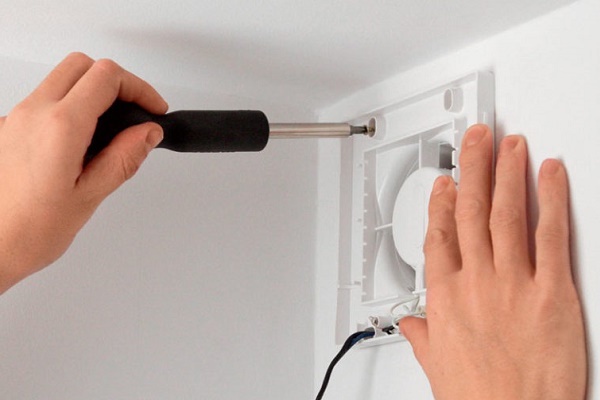

6. като свалят лицевия панел от вентилатора, закрепват последния към стената;

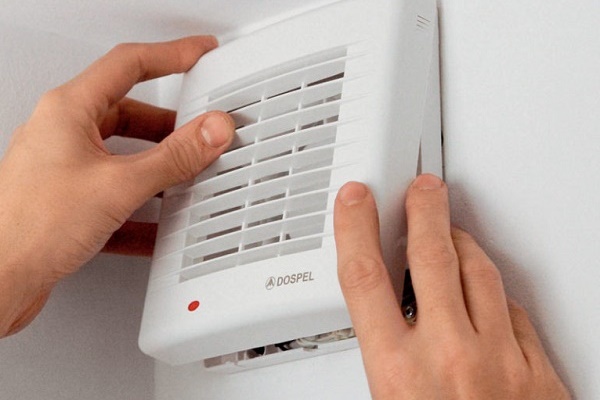

7. връщат свалени панел на мястото му;
8. отвън закрепват решетката.

Такава система е целесъобразно да се използва в тоалетна, разположена на втория етаж. Обикновено вентилацията на това помещение със задължително наличие на вентилационна шахта се залага в проекта. Притокът на въздух се осъществява през процепа между пода и вратата, както и през прозорците.

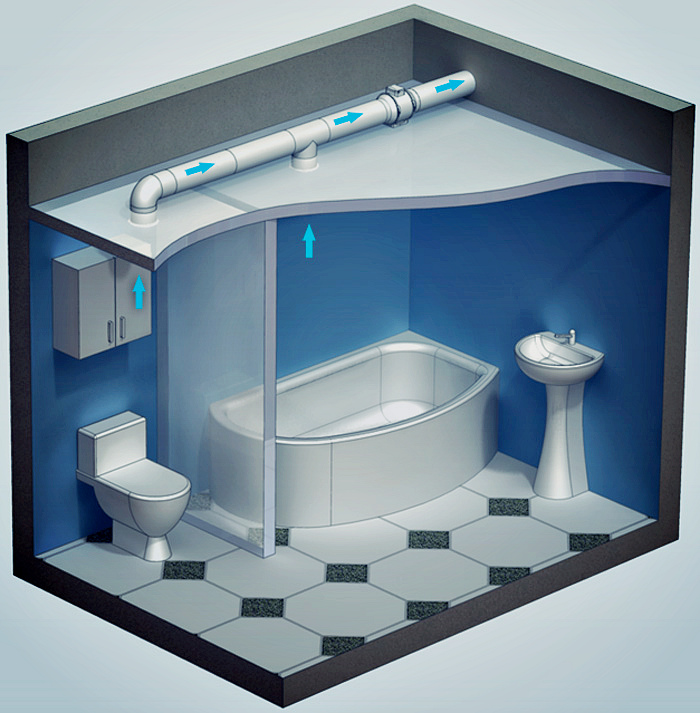

За създаване на принудителна вентилация в тоалетната, в системата за въздухообмен се вгражда вентилатор. Той изтегля от помещението отработения въздух, отваряйки път за постъпване на нова порция въздух от съседните помещения.

Понякога, като вариант за решаване на въпроса как да се направи отдушник в комбинираната тоалетна на частен дом, по протежение на стената на сградата се прокарва нещо подобно на водосточна тръба с препоръчителен диаметър 110 мм, стърчаща над нивото на покрива.

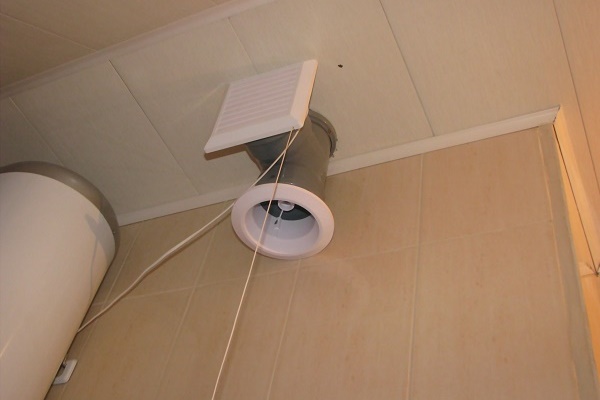

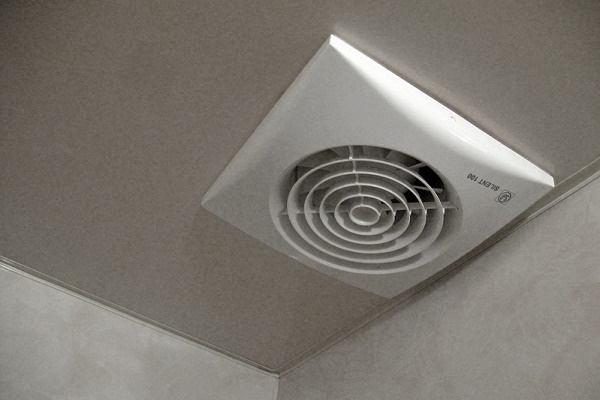

В устройството вентилация на хигиенни помещения се използват аксиални вентилатори, чийто монтаж се извършва в стандартна последователност:

Устройство на вентилация на мазето

За мазето е необходима проста и ефективна вентилация, иначе то няма да отговаря на изискванията, които му се предявяват. За монтаж са нужни 2 тръби с напречно сечение от 80 до 150 мм, топлоизолация, защитни капаци, решетки.

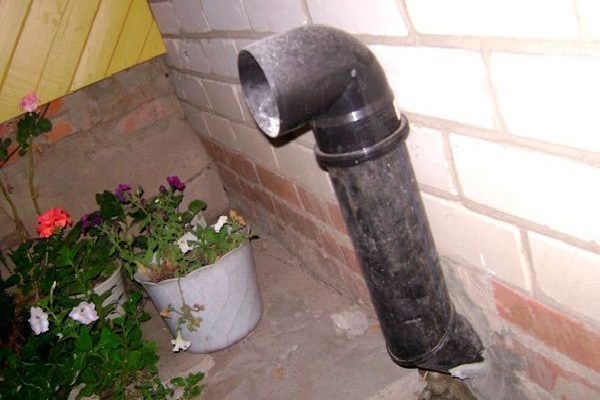

Приточната тръба се монтира с единия край в стената, като се отстъпва от пода около 0,3 м. Горната част на тръбата с дължина приблизително 5,5 м трябва да минава по протежение на външната стена. Теченето се осигурява от температурната разлика в горната и долната част на тръбата.

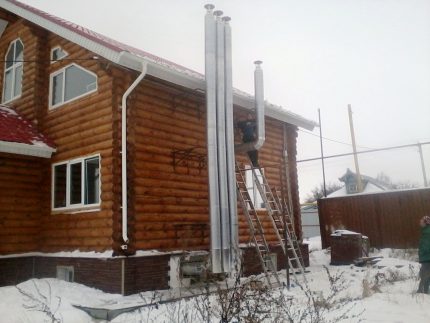

С вентилацията на мазе с големи размери може да се справи само приточно-изпускателният вариант на вентилационната система. В ъглите се поставят вертикални въздуховоди, под тавана – изпускателен тръбопровод, а на определена височина над повърхността на пода – приточен

Горните части на тръбите се защитават с капаци, които, освен защитната функция, играят важна роля в регулирането на скоростта на преминаване на въздуха.

Интензивността на течението зависи и от разликата в дължините на приточната и изпускателната тръба. Колкото по-голяма е тази разлика, толкова по-мощен е потокът. Нормалната вентилация трябва да осигури 2-кратна подмяна на въздуха в рамките на 60 минути.

Изводи и полезно видео по темата

Видео #1. Как да реализираме проект за вентилация по всички правила:

Видео #2. Запознаване с работата на естествената вентилация:

Върху ефективността на вентилацията на собствения дом влияят многобройни фактори. При избора на тип ВС и извършването на изчисления трябва да се вземе предвид всичко. Само при изпълнение на това условие тя ще функционира безупречно.
