Вентилация на таванско помещение в частна къща: как да направите вентилация през фронтони и капандури

Всеки собственик иска прясно ремонтираната или надстроената мансарда да стане едно от любимите места в къщата, нали? Въпреки това това помещение може да се окаже прекалено горещо през лятото и студено през зимата. Въздухът може да застоява, да придобива застоял мирис, а вътрешната облицовка да бъде поразена от плесен.

Причината за тези досадни явления е неефективната вентилация на мансардата в частния дом, неудачно проектирана по време на строителството. Ще ви разкажем как да я организирате по-добре. Ще ви помогнем да откриете грешките във вашата система и ще предложим няколко варианта на изпитани на практика решения.

В предложената от нас статия ще намерите подробно описание на причините и последствията от неправилно организирана или непродуктивно действаща вентилация. Ще научите по какъв начин да осигурите стабилен въздухообмен. Ще разберете от какви компоненти се състои безупречното вентилиране.

Видове и предназначение на вентилацията на мансардата

Мансардният етаж често има нестандартна форма и планировка, тъй като съществуват множество варианти на решение както по формата на покрива, така и по обустройството под него. Вентилацията във всеки конкретен вариант се различава, както и температурните условия и възможностите за извеждане на комуникациите.

Най-разпространената и приемлива според техническите изисквания планировка е счупеният двускатен покрив. Под него се намира помещение с правилна квадратна или правоъгълна форма и три студени триъгълни сегмента на тавана.

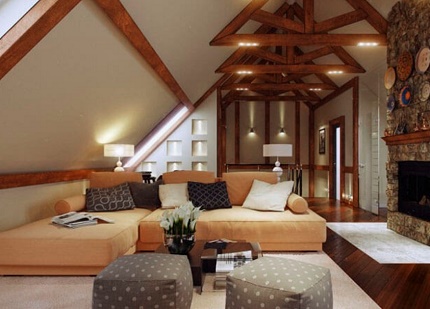

Вариантите за обустройване на мансардното пространство са много. Понякога цялото пространство под покрива се прави жилищно, като се оставят отворени ригелите и вътрешната обшивка на скатовете. Помещението става просторно и въздушно, но е по-трудно да се обзаведе.

От вентилация се нуждаят и жилищната площ, и таваните, и обшивката на фронтоните, и покривът.

За нейното организиране се използват:

• Метални, пластмасови или гофрирани тръби и преходи за вентилационни канали;
• Капандури, вградени в скатовете и фронтоните;
• Накладни, канални и покривни вентилатори;
• Дефлектори, монтирани на аератори и вентилационни тръби;
• Линейни и точкови аератори;
• Софити, осигуряващи приток към мансардното пространство и слоевете на покривната система.
• Вентилационни пролуки между слоевете на покривния пай.

Циркулацията на въздуха в жилищната мансарда е особено важна, тъй като в това помещение са възможни температурни колебания и повишена влажност.

Тя може да бъде организирана по същия принцип, както във всяка друга стая, или както на необитаем таван. Изборът на схема зависи от предназначението на мансардата: за постоянно или периодично обитаване, както и от нейното разпределение.

Дори при качествена вентилация на жилищното пространство по стените и тавана може да се появи плесен. Причината за това е застой на влажен въздух в студените тавански триъгълници, които отделят стената и тавана от скатовете на покрива.

Като правило, тяхната вентилация е най-лесна и евтина за организиране, но за това трябва да се помисли още преди конструкциите и облицовката да бъдат поразени от черна плесен.

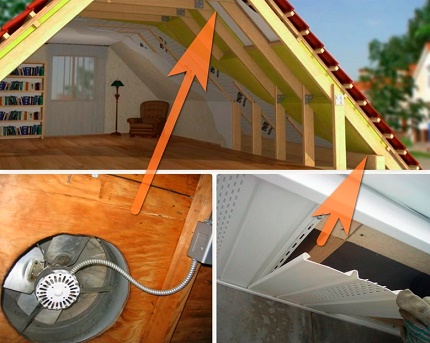

Вентилацията на покрива се състои в циркулация на въздуха вътре в покривния пакет, от надвесите до билото. Тя премахва изпаренията и конденза, а също така нормализира температурата под покрива, която според нормите може да надвишава външната с максимум 4 градуса.

За вентилация не е необходимо да се отказвате от обшивката на покрива – съществуват специални перфорирани решетки – софити, а в готовата обшивка могат да се врежат решетъчни сегменти, но е по-добре да се оставят пролуки между дъските за проветряване.

Това осигурява запазването на дървесината в покривната конструкция и на металния покривен материал, предотвратява появата на огнища на ръждясване и гниене.

Освен това, благодарение на вентилацията се изравнява налягането на въздуха под покрива и над него при силен вятър. Благодарение на това значително намалява подемната сила, която откъсва покрива. Вентилираната фасада също така осигурява запазването на материала на обшивката и изолацията под облицовката.

Вентилация на помещението на мансардата

Непосредствено жилищната зона на мансардата се нуждае от редовна и качествена вентилация, особено ако това е място за постоянно живеене, а не вила. Нормата за въздухообмен за стая е 2 – 3-кратно пълно обновяване на въздуха на час, а ако под покрива има баня или кухня, коефициентът на кратност нараства до 8 – 12.

За нормалното функциониране на вентилацията е необходимо да се осигурят пътища за приток и изсмукване на въздуха, приблизително равни по пропускателна способност. На мансардата, като правило, трябва да се погрижите не само за отвеждането на отработения въздух, но и за притока на свеж – отворената стълбищна площадка няма да бъде достатъчна.

Освен това, трябва да се има предвид, че дължината на въздуховода, изведен през покрива, е по-малка от тази на вентилацията на първия етаж, и следователно естествената тяга е значително по-ниска.

Организиране на приточна вентилация

Дори най-мощният аспиратор няма да може да работи ефективно, ако свежият въздух няма откъде да постъпва. За това в мансардата трябва да се предвидят отвори, през които свежа порция от улицата да може свободно да прониква.

Източници на приток могат да бъдат мансардни или капанни прозорци в скатовете, разположени в противоположните фронтони вентилационни прозорчета или обикновени решетъчни отвори, приточни стенни клапани. За регулиране на потока те могат да бъдат оборудвани с дифузори.

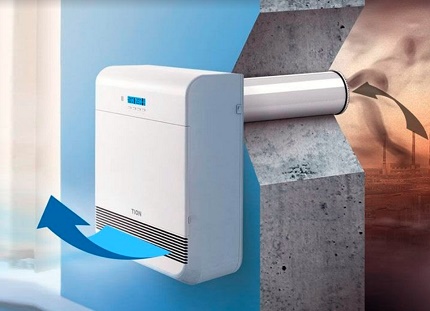

За продуктивна вентилация на мансардното пространство е по-добре да се използва бризер. Той включва въздушен филтър, мрежа против комари, отопление, позволява да се регулира подаването на въздух или напълно да се спре, да се промени посоката на потока в помещението.

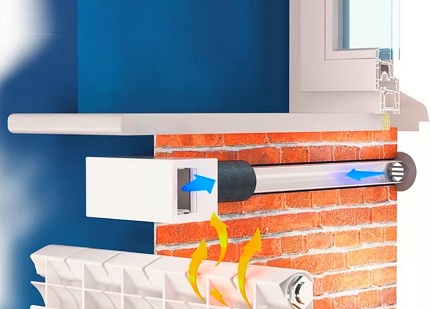

Елементарното устройство за приточна вентилация изглежда като кръгла решетка, врязана в стената през тръба. Те се използват там, където вентилацията през прозорците е невъзможна или недостатъчна.

Въздухът се засмуква в клапана естествено, поради разликата в налягането, преминава през конструкцията, която поглъща шума на потока, и се подава в стаята. Има и универсални приточно-изпускателни клапани, които пропускат въздух и в двете посоки.

Приточният клапан с вграден вентилатор е необходим за създаване на принудително подаване на свеж въздух. Това е особено удобно и ефективно за мансарди със сложна геометрична форма. Благодарение на него в помещението ще се създаде налягане, което самостоятелно ще изтласка отработения въздух, без да оставя зони на застой.

Като правило, приточните модели на вентилационни клапани се монтират непосредствено над батерията, за да може постъпващият въздух веднага да се затопли. Освен това, не трябва да се монтират приточниците твърде високо, иначе въздухът ще циркулира само под тавана.

Да монтирате приточния клапан със собствените си ръце не е трудно, основното е правилно да изберете място и да намерите или вземете под наем свредло с диамантена корона за мобилен сондаж или подобна наставка за бормашина.

Капандурите са вентилационни отвори, затворени с глухи или отварящи се крила с остъкляване или решетки-щори. Ролята на капандурите могат да изпълняват и обикновените прозорци със стъклопакети, ако редовно се отварят, или да се снабдят с вентилационни клапани.

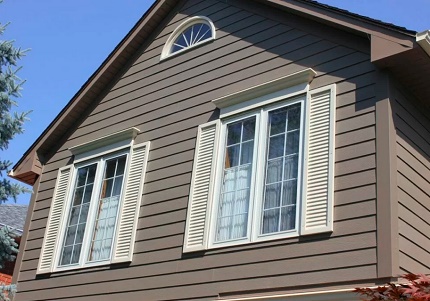

Най-лесно прозорците се врязват във фронтоните, и в къщите с малка и средна площ с двускатни покриви обикновено така и постъпват. Тогава въздухът циркулира както директно между двата фронтона, така и се отстранява чрез вентилация през тавана.

Обаче не всяка конструкция на покрива предполага наличие на фронтони, а при голяма площ на помещението само прозорци в краищата ще бъдат недостатъчни. В такъв случай в покрива се вмъкват мансардни прозорци или се вграждат дормери.

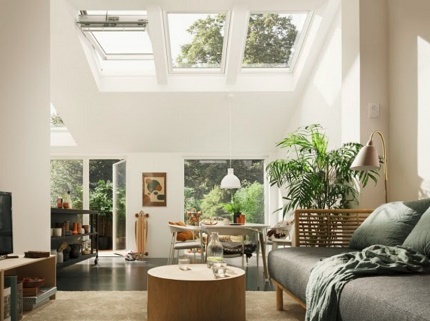

Панорамните прозорци се врязват непосредствено в ската, под наклон, продължавайки равнината на покрива. Те дават много светлина, могат да бъдат монтирани в вече сглобен покрив без неговия демонтаж. Такива прозорци се вписват добре в екстериора на всяка стилистика, а тяхната сравнително висока цена се компенсира от липсата на разходи за допълнителни постройки на покрива.

Въпреки че това е най-популярното решение, то има недостатъци: мансардните панорамни прозорци са склонни към протичане, особено бюджетните варианти или при неправилен монтаж.

Отварянето на панорамните прозорци за проветряване може да бъде неудобно поради високото им разположение, а също така няма да може да се проветрява при дъждовно време.

Освен това за проветряване могат да се използват зенитни фенери. Но това е възможно, само ако са оборудвани с отварящи се крила. Тези конструкции ще служат не само за подобряване на естественото осветление, но и за отстраняване на битови изпарения, дим, отработен въздух.

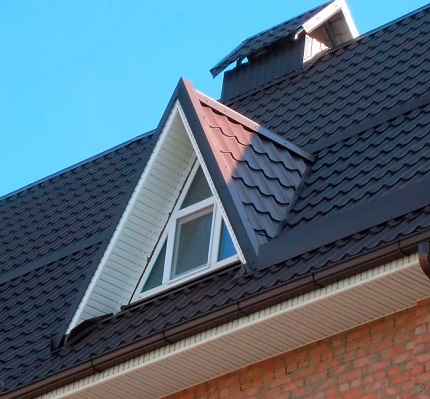

Дормерите са малки издатъци – „къщички“ на покрива за поставяне на обикновени, вертикални прозорци. Такива „кукувици“ правят покрива по-красив и увеличават вътрешното пространство, освен това в мансардата се добавя стандартен прозорец с перваз.

Сам дормер може да бъде с различна форма и конфигурация:

• Триъгълен – с двускатен покрив под ъгъл 64 градуса, спускащ се до основния покрив. Изглежда най-органично в повечето случаи.
• Квадратен – с две вертикални стени и едноскатен покрив, най-прост за изграждане и позволява поставяне на правоъгълен прозорец. А също и с малки вертикални стени и двускатен покрив – в такива постройки е трудно да се извърши хидроизолация на съединенията на стените и основния покрив;
• Сводест – с кръгъл покрив. Един от най-сложните за изграждане, но на кръгъл покрив с мека козина само този вариант изглежда добре.

Също така вентилацията ще бъде осигурена от антидормер – прозорец, „вдлъбнат“ в покрива. Тази конструкция е по-евтина, но за монтаж се използва вътрешно, а не външно пространство. Особено популярна е при покриви с голям наклон – например счупени.

В дормерите най-често се монтират прозорци с остъкляване, които освен проветряване ще осигурят и осветление, и възможност за излизане на покрива.

При необходимост може да се зашие стената на фронтона на дормера и да се монтира решетъчен слухов прозорец, през който ще постъпва само въздух.

Обустройството на дормера е най-доброто решение за мансарда с голяма площ или под полувалмов датски покрив. Въпреки това те не могат да се монтират на полегати скатове с наклон под 35⁰. Също така не е желателно да се насочват прозорците на север – ще бъде и тъмно, и студено.

Ако говорим за размери и отстояния, не се препоръчва използването на прозорци по-малки от 120×80 см. Също така не трябва да се монтират по-ниско от 1 м от пода на верандата или по-близо от 80 см един от друг. За да бъде вентилацията ефективна, прозорците, по-точно техните отварящи се части, трябва да бъдат на разстояние 80 – 100 см от тавана или покрива.

Подреждането на крилата в дормерите е необходимо на етапа на проектиране и покриване на покрива. Когато съставяте план-схемата на покрива, преизчислете общата ширина на прозорците – тя трябва да бъде не по-малка от половината от дължината на мансардата. Също така проверете дали вертикалната част на дормера се намира точно над външната стена на къщата, а рамката му може да се закрепи към основните греди без да се врязва в тях.

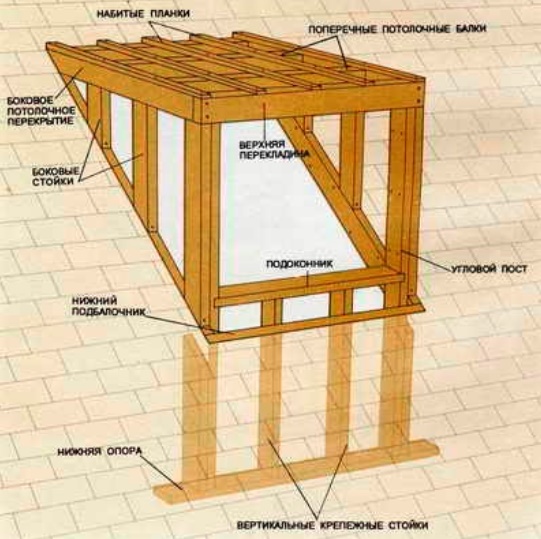

Най-лесно е да се изгради квадратен дормер с едноскатен покрив, който има минимален наклон. Основното е да се изолират добре съединенията с основните скатове.

Относно съотношението с останалите прозорци на къщата, дормерите се разполагат точно над прозорците на предишния етаж – това е едновременно красиво и безопасно.

Изтегляне през фронтон

При наличие на фронтони в къщата, чрез тях трябва да се обособи не само приточна вентилация, но и изпускане. Да се направи отвор в тях винаги е по-лесно и по-евтино, отколкото в покрива, но не винаги е допустимо.

Първо, този вариант със сигурност не е подходящ за тези, при които цялото пространство под покрива е обитаемо – с отворени греди и без студен таван отгоре. Причината е проста: няма къде да се прокара вентилационен канал, а изпускане директно на фронтона ще бъде достатъчно само за много малка едностайна мансарда.

Второ, желателно е да се избягват хоризонтални канали за тези, които имат баня или кухня под покрива: тези помещения се нуждаят от мощна аспирация, а влагата и саждите от тях могат да се събират като конденз на тавана, вътре в вентилационния канал и в края му, на фасадата на къщата.

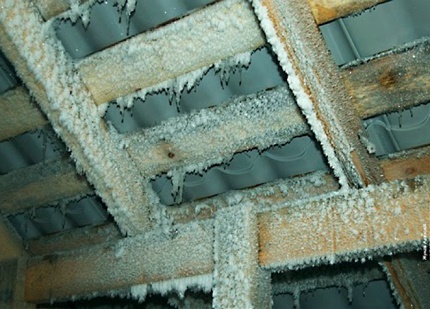

Резултатът – кондензът замръзва на тавана и в тръбата, а при затопляне залива както изолацията, така и тавана на мансардата, и фасадата.

Ако обаче обособявате жилищна стая на добре изолиран таван, и над нея има студен триъгълник с поне минимална височина – ефективната вентилация на мансардата е възможна, изведена през фронтоните, а не през покрива.

В зависимост от формата на покрива, необходимостта и дизайнерското решение, във фронтона може да се вгради както остъклен, така и решетъчен слухов прозорец.

Най-добрата схема на устройството е организирана по следния начин. Във всяка жилищна стая или в най-отдалечената точка от подаването на въздух (ако стаята е само една) в тавана се изрязва отвор. В този отвор се монтира решетка и изход на вентилационния канал – ъгъл или тройник.

На тавана всички тези отвори се свързват с вентилационен канал. При това на разклонението за всяка стая се монтира обратен клапан, а също така с обратни клапани се обгражда преминаването на канала през външната стена.

Желателно е в последната част на вентилационната тръба, след свързването на всички части, да се монтира канален вентилатор за принудително изсмукване. За да се сведе до минимум образуването на конденз поради температурни разлики, всички тръби на вентилационния канал се изолират.

Не е желателно да се извежда вентилацията наравно с фасадата: вероятно изпъкналата тръба изглежда не особено естетично, но ивиците от конденз по фронтона ще бъдат още по-лоши. Също така изходът на тръбата трябва да се затвори със специална капачка – фасаден изход.

Коварството на обустройството на изсмукване през фронтоните от пространството на мансардата е в това, че изграждането на качествена система по всички правила ще струва почти същата сума като извеждането през покрива.

Желанието да се спести, например от изолацията на канала или инсталирането на вентилатор, води до ниска ефективност на системата и проблеми с конденза, които се отстраняват изключително трудно.

Естествената вентилация на мансардния етаж през фронтоните ще работи качествено, ако има осезаема разлика между атмосферното налягане извън конструкцията и вътре. В такъв случай дори може да се изгради канал от гофрирана тръба с минимална изолация или без нея: това е по-евтино и по-просто, отколкото да се използват обикновени тръби или плоски канали.

Вариантът с вграждане на изсмукващ стенен клапан или просто вентилационен прозорец за обитаема мансарда не разглеждаме, тъй като той предполага циркулация на студен въздух директно през помещението, от входящите отвори към изходящите. Тази схема е неприемлива за отопляемо помещение: топлината просто ще бъде издухана.

Извеждане на вентилацията през покрива

Именно такова решение съветват топлотехниците. И съвсем не защото искат да вземат повече пари от вас. Работата е там, че всеки хоризонтален участък от тръбата намалява естествената тяга, а следователно и ефективността на вентилацията.

Проектирането на вентилационната шахта на частна къща и нейния изход на покрива е по-добре да се възложи на строителите: тук значение имат не само площта на сечението и височината над покрива. Важни са и площта, и типът на помещенията, материалът и формата на канала, видът на вентилацията, изолацията на тръбата, температурата на тавана, метеорологичните условия и други фактори.

За пълноценно вентилиране на мансардата е необходимо устройство за въздухообмен в рамките на помещението и отвеждане на влагата от покривния пай.

Вертикална тръба, изведена на покрива, ще избави собственика на къщата от проблеми с конденз на тавана и на фасадата, а дефлектор или покривен вентилатор, монтирани на върха на тръбата, ще осигурят необходимото ниво на тяга.

Обустройството на проход през вече изградения покрив е трудна, скъпа и неблагодарна работа, затова е по-добре да се предвиди изход на вентилацията на покрива още на етапа на неговото изграждане.

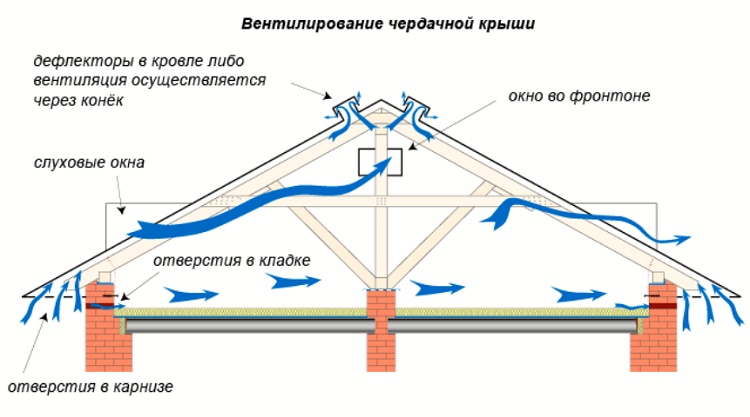

Въздухообмен на студения таван

В повечето случаи формата на помещението на мансардата не повтаря формата на основата на счупения покрив, тъй като да се обзаведе такова нестандартно помещение и да се направи удобно ще бъде трудно. След обшивката на вертикалните стойки на гредореда и ригелите отвътре винаги остават триъгълници, отделени от полезната площ.

Организирането на редовен въздухообмен е необходимо не само за мансардите, но и за студените тавани, които не са оборудвани за постоянно или временно обитаване.

Решаването на проблема не е трудно: достатъчно е да се монтират вентилационни решетки, капандури, приточни клапани или фасадни вентилационни изходи на всеки фронтон, така че въздухът да може да прониква през всеки студен триъгълник.

Нека не ви притесняват топлинните загуби: те ще бъдат минимални, но ще предотвратите появата на плесен и застоял мирис по стените и тавана на мансардата, да не говорим за запазването на покрива и подовите конструкции.

Как да изберем с какво да затворим вентилационните отвори на студените триъгълници над мансардата и отстрани на нея? Вентилационните приточни и изпускателни клапани в този случай се използват рядко: това е по-скъпо и площта им е относително малка, а в шумопоглъщането тук няма никаква необходимост.

Фасадните вентилационни изходи се отличават с наличието на козирка, която надеждно предпазва от сняг и кос дъжд. Обратните клапани от тях трябва да се свалят или пробият, така че при смяна на вятъра приточният и изпускателният отвор да могат да си сменят ролите.

Вентилационните решетки и капандурите по същество се различават само по размер и форма. Възможността за регулиране на отварянето на щорите и разтварящите се крила тук са излишни.

Грамотно изградена покривна конструкция на мансардата

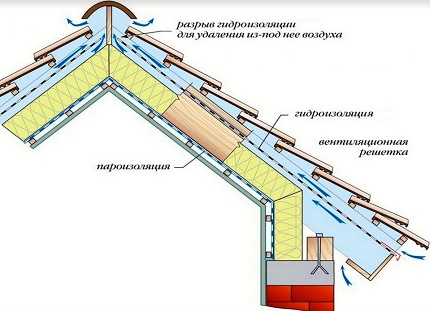

В съвременното строителство всички конструкции се стремят да се снабдят с максимална топлоизолация, да се уплътнят, за да се намалят топлинните загуби. Конструкциите, ограждащи мансардата, това се отнася може би най-вече. Защото именно през покривната система може да излиза най-голямото количество топлина.

Ако слоевете хидро-, паро- и топлоизолация в покривния пай са поставени без вентилационни междини, изолационната система практически няма да работи. Влагата, която се образува под формата на конденз поради температурната разлика, битовите изпарения и дъждовната вода, проникнала под покрива, няма да има възможност да излезе навън.

Водата – отличен проводник, поради съдържанието ѝ в изолацията топлинните вълни ще преминават свободно навън. Освен това тя провокира гниене на дървесината, от която е направен гредоредът, а често и обшивката на мансардата.

Изсушаването на покривния пай – може би отделна обширна тема. Но неговата ефективност значително влияе на микроклимата на мансардата, особено в летния зной, когато горният слой на покрива се нагрява до +100⁰С. Затова накратко ще разкажем за това как трябва да бъде устроено.

При правилната организация на покривния пай, с изграждането на вентилационни канали с необходимото сечение, утеплените скатове редовно се обливат с въздушни потоци. В резултат изсушеният покрив не пропуска топлинни вълни, а строителните конструкции не се намокрят и не се повреждат.

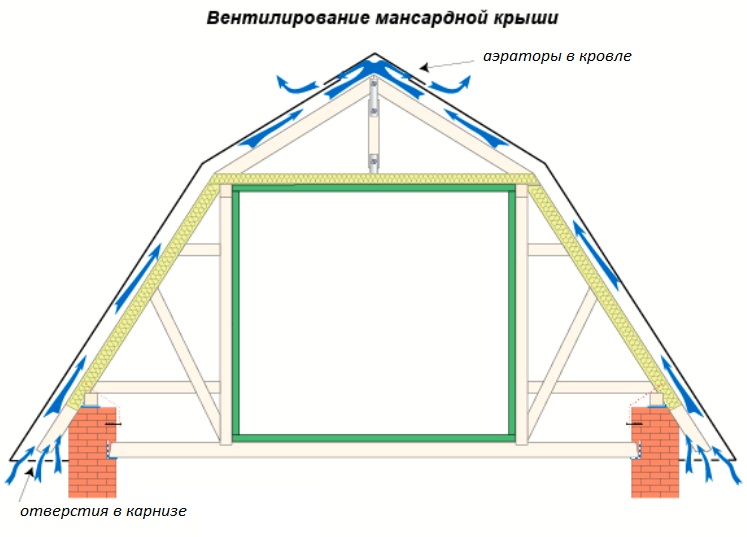

Целта на всяко устройство за вентилация на покрива е да осигури движение на въздуха от стрехите към билото. Най-лесно това се урежда под покрив от шифер или ондулин: под вълните на покривния материал въздухът свободно се издига до билото, стрехите в такъв случай не се подшиват плътно.

При металочерепицата и профнастила ситуацията е практически аналогична, но техните корнизи е желателно да се снабдят с вентилационни решетки или да се затворят с пропускащ въздух уплътнител. Релефният покрив задължително се отделя от хидроизолацията чрез дистанционна летва – тя формира вентилационната междина, необходима за отстраняване на изпаренията и атмосферната вода, натрупала се под покритието.

Другите материали, по-специално меката керемида или листовият метал, се нуждаят от изкуствено създаване на 1 или дори 2 вентилационни слоя от 3 – 5 cm, които отделят пароизолацията от изолацията, а хидроизолационния филм – и от покритието.

За приток и изход на въздушни потоци в покривната система трябва да бъдат устроени отвори, които позволяват на потока да се движи свободно.

Вентилационните канали за това се устрояват чрез полагане на летви и контралетви. Въздухът ще се издига между летвите. Ако дебелината на гредите не е достатъчна за полагането на всички слоеве от покривния пай и осигуряването на вентилационни междини, краката на гредите се наставят с летви.

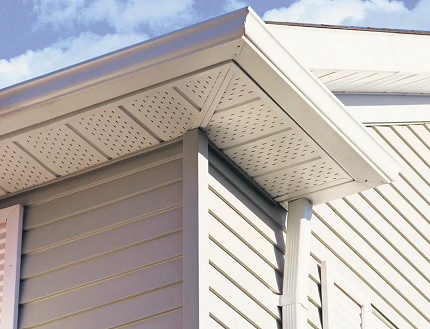

За приток в подшива на стрехите на покрива се използват перфорирани вложки – софити или вентилационни решетки, на равни интервали по цялата дължина на стрехата. За изпускане се монтира специално било с аерация или точкови аератори.

Общата площ на напречното сечение на всички отвори за вентилация на подпокривното пространство трябва да бъде 1 m² на всеки 300 – 500 m² площ на покривните склонове.

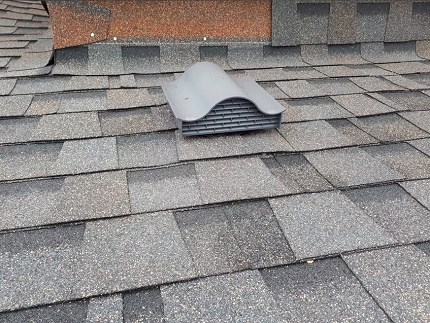

Както подпокривното пространство, така и обшивката на фронтона могат да се вентилират чрез точкови аератори, ако организирането на дълги аератори или цепнатини е невъзможно.

Вентилацията на фронтоните се осъществява между летвите и материала на фасадната обшивка. Ако обшивката се монтира хоризонтално, то опорите на летвите са вертикални и те не пречат на естествената вентилация.

Ако летвите на рамката е необходимо да се закрепят хоризонтално, съществуват няколко варианта за решение за вентилация на фронтона.

1. Закрепете малки парчета летви хоризонтално в шахматен ред. Това е икономично и ефективно, но може да бъде трудно да се изравнят всички по ниво.
2. Инсталирайте дълги летви, но направете в тях отвори в шахматен ред.
3. Изградете вертикална контрарешетка. Вентилацията в този случай ще бъде най-ефективна, но и материал ще е необходим най-много.

Ако обшивката е диагонална, трябва да се даде предпочитание на вертикалното разположение на летвите.

Изводи и полезно видео по темата

Принципите и теорията на вентилацията на мансардата разгледахме подробно в статията, а с процеса на монтаж на вентилацията на мансардата можете да се запознаете в следващите видеа.

Вентилация на студените триъгълници чрез фасадни изходи на вентилацията:

Как да проектирате дормер за инсталиране на капандура в покрива:

Как сами да обустроите вентилацията на мансардата:

Обобщавайки, напомняме, че е еднакво важно да се обустрои вентилация не само на жилищното пространство на мансардата, но и на студените тавански триъгълници, и на самия покрив. В противен случай проблеми могат да възникнат както с комфорта в помещението и вътрешната обшивка, така и с дълготрайността на покрива.

А Вие вече обустроихте ли вентилация на мансардата? Успяхте ли да устроите ефективна система от първия опит? Споделете опит, съвети и допълнения към статията в коментарите по-долу.
