Как да монтирате приточен клапан в стената със собствените си ръце: поетапна инструкция за извършване на работите

Стремейки се да изолират дома си, хората понякога го довеждат до състояние на термос. След отстраняването на всякакви пролуки и монтирането на въздухонепроницаеми материали се блокира постъпването на чист въздух от улицата. В резултат – естествената вентилация престава да изпълнява функциите си.

Липсата на чист въздух се отразява зле на здравето на домакинството, нали? За подобряване на въздухообмена може да инсталирате приточен клапан в стената със собствените си ръце, след като предварително сте проучили инструкцията за монтаж.

Цялата необходима информация е изложена в нашата статия. Ще ви разкажем как е устроен стенният приточен клапан, ще дадем съвети за избор на агрегата, а също така ще опишем поетапната технология за неговото инсталиране.

Предназначение на приточния клапан

Стенните въздушни клапани са създадени за подаване на чист, свеж външен въздух в помещението. Тези устройства не могат да се сравняват с отворените прозорци, които пропускат не само свежи въздушни струи, но и всички шумове и прах от улицата.

Клапанът, оборудван с шумоизолационен слой, пропуска в стаята само струи чист въздух.

Ако сравним стенния приточен клапан с прозоречния вентилационен клапан, той е по-изгоден. Това се изразява в това, че той не намалява светопропусквателните характеристики на прозорците, работи при всякакви стойности на температурата, дори при понижени. Освен това функционира автономно, ефективно предпазва от конденз. Монтажът му отнема само няколко часа.

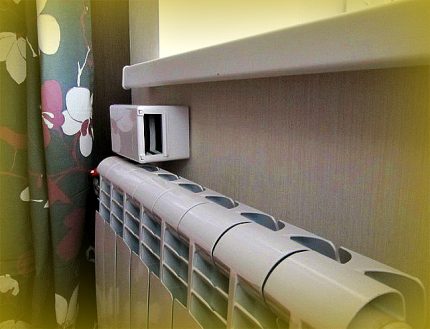

Приточният клапан е просто и евтино устройство, но много функционално. Ако го разположите над отоплителния радиатор, постъпващият в помещението въздух ще се затопля.

Тези устройства станаха популярни, след като старите дървени прозорци започнаха масово да се сменят с пластмасови. Новите прозоречни блокове значително подобриха изолационните характеристики, но и чист въздух в помещението започна да постъпва малко количество. Недостатъчното проветряване създаде такъв проблем като повишената влажност.

Топлината в тандем с влагата създават отлични условия за размножаване на плесени и гъбички. Първоначално техните колонии се появяват на скрити места — под тапети, плочки и други довършителни материали.

Когато колониите от микроорганизми се размножат и станат видими, борбата с плесента става все по-трудна – налага се да разрушите старата облицовка и да я замените с нова.

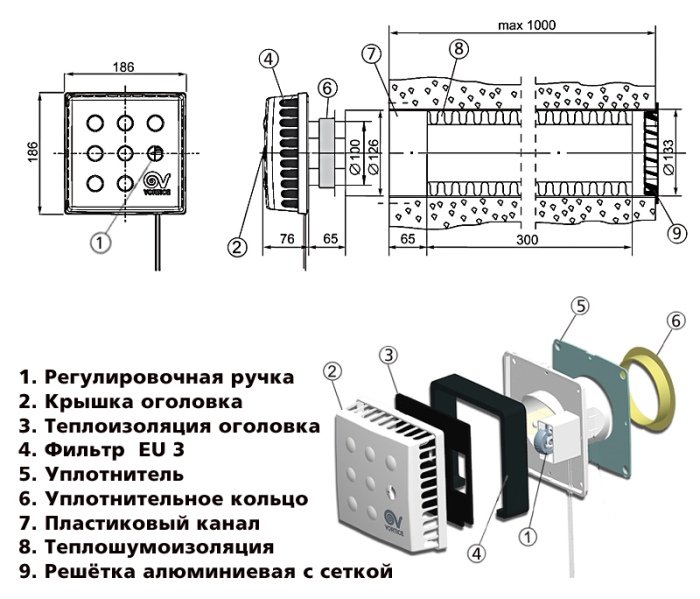

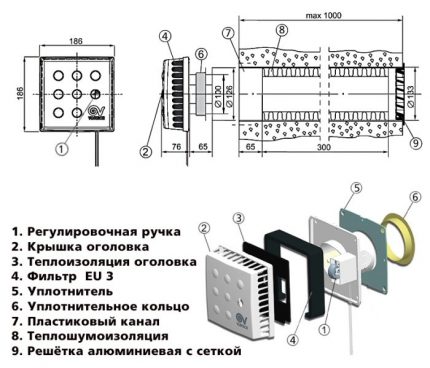

Особености на конструкцията на стенния клапан

Конструктивното изпълнение на клапана е изключително просто.

Основните му елементи са:

1. Въздуховод – пластмасова тръба. По него въздухът от двора постъпва в помещението. Дължината му трябва да бъде по-голяма от дебелината на стената.
2. Вътрешен корпус във вид на цилиндър. Най-често го изработват от пластмаса. Диаметърът на корпуса варира в границите 6-13,3 cm.
3. Филтър – слой от пенополиетилен. Той се намира вътре в корпуса и е предназначен за насочване на въздушната струя в помещението.
4. Защитна капачка. Тя е разположена на входа и служи като бариера за проникването на различен вид отпадъци в помещението.

По време на студове тръбата отвън може да се покрие с ледена кора. Отделянето на кондензат и неговото замръзване води до образуване на ледена кора и намаляване на диаметъра на приточния клапан.

С цел предотвратяване на този процес се монтира въртяща се капачка. Тъй като кондензатът през отворите в нея се стича надолу, ледена кора не се образува.

Някои модели на приточния клапан имат въздуховод, оборудван с вентилатор за принудителна вентилация (+)

Въздуховодите на отделни изделия са оборудвани с изолация от шумопоглъщащ полифом. Тя намалява нивото на шума и предпазва стената около корпуса от замръзване.

Стенният клапан може да има ръчна система за регулиране или автоматична. Втората е оборудвана с датчик за хигрорегулиране, който определя нивото на влажност в помещението. При превишаване на този показател клапата се отваря леко и въздушните маси постъпват вътре в по-голям обем.

Степента на отваряне на канала може да се види на скалата, намираща се на главата на клапана. Регулирането се осъществява плавно до пълното затваряне на вентилационния ход.

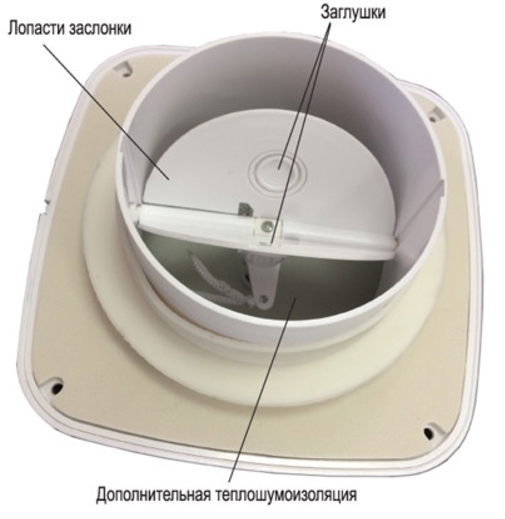

Някои по-сложни приточни клапани производителите оборудват с рекуператор за нагряване на въздушната маса. Понякога в комплекта присъства дистанционно управление, с което се управляват нагревателят и вентилаторът.

Параметри за избор на стенни приточни клапани

Всеки модел клапан има своите характеристики. Те се различават по сечение на въздуховода, наличие на опция като пълно затваряне на устройството. Конструкцията на едни предвижда възможност за монтаж на шумоизолация, а при други такава възможност няма.

Работата на някои механизми се регулира ръчно, но има и модели с автоматична регулация. Моделите приточни клапани с различно изпълнение имат различни диаметри, затова осигуряват на дома чист въздух в различни обеми. Различна е и дължината на приточните клапани, както и материалът, от който са изработени.

В конструкцията на оглавника влизат филтър и клапа. Първият елемент е предназначен за пречистване на въздуха, а вторият – за регулиране на обема на постъпващия въздух (+).

С вътрешната си част оглавникът се вкарва в канала и се закрепва към стената с помощта на винтове чрез уплътнителна подложка. Стенният вентилатор се нуждае от периодична поддръжка.

Външната решетка се почиства от замърсявания поне веднъж годишно. Веднъж на тримесечие се почиства филтърът в оглавника. Поне веднъж на 6 месеца е необходимо да се почисти тръбата в стената с помощта на прахосмукачка.

При избора на приточен клапан трябва да се провери за какъв температурен диапазон е предназначен. В противен случай, ако това условие бъде нарушено, той просто няма да може да функционира пълноценно.

Важно е също така правилно да се подбере устройството по дължина – вътрешният блок трябва да преминава през стената изцяло.

Съществуват два типа клапани: за инфилтрация на въздух и за приточна вентилация. Те имат една и съща функция – снабдяване на сградата с чист въздух.

Инфилтрационният клапан функционира автономно, не е необходимо да се контролира. Той е почти незабележим, ефективно загрява въздуха. Може да се монтира както по време на строителството на сградата, така и в стената на къща, в която отдавна живеят хора.

Къде да инсталирате приточния клапан

Съществуват три основни варианта за монтаж на приточния клапан:

1. Над източник на топлина. В този случай външният въздух влиза в помещението вече загрят, а също така се стимулира неговата конвекция.
2. На височина 2/3 от прозореца, което е около два метра от пода, и на разстояние 0,3 м от прозоречния откос. Въздушната маса ще бъде насочена към тавана, където ще се смеси с топлия стаен въздух.
3. На места с повишена влажност. Това може да бъде ъгъл на къщата, който вече е започнал да се покрива с мухъл.

Стенните вентилатори се монтират не само в стените на частни къщи, но се използват и за подобряване на приточната вентилация в апартамента. Често те се поставят на долните етажи на многофамилни сгради – най-доброто място е пространството между перваза на прозореца и радиатора.

Тези устройства са търсени в детските заведения, където чистият въздух е особено важен. С помощта на такава конструкция се осигурява оптимален микроклимат в помещенията за отглеждане на животни и птици.

Вентилатор или приточно вентилационно устройство може да се монтира на всякакви стени. Клапанът не засяга конструкцията на стените и не разваля външния вид на фасадата.

Грешка е да се мисли, че като монтирате един клапан, ще решите проблема с липсата на чист въздух. Това е възможно само ако в конструкцията му е включено устройство за принудителна вентилация. Когато това не е така, въздухообменът се осъществява в резултат на разлика в налягането вътре в помещението и отвън.

Един стенен клапан при разлика в налягането до 10 Pa, което се наблюдава при нормални условия, осигурява постъпване до 30 m³/h. Това е норма за един човек.

При по-голяма разлика в налягането, обемът на въздуха, който влиза в стаята, също се увеличива. Следователно, за постигане на желания ефект ще трябва да се монтира допълнителен клапан или принудителна вентилация.

Произвеждат се и приточни клапани, които се вграждат във вентилационни шахти. Обикновено това се прави в тоалетна, баня, кухня. Преди монтажа им трябва да се тества тягата. За целта се проверява наличието на приток на въздух при отворен прозорец, като се използва запалена клечка, доближена до отвора.

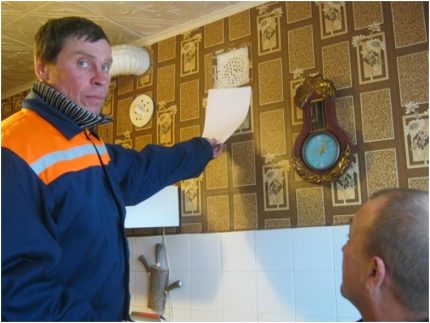

Ако се окаже, че съществуващата вентилация функционира лошо, то и монтираният в стената приточен клапан няма да гарантира постъпването на пресен въздух в обема, за който е проектиран.

Тези ръчни методи на проверка могат да не сработят в горещото време на годината. Въздухът, нагрят от лятното слънце, става по-тежък, отколкото през хладните периоди. Поради това налягането във вентилационния канал ще спадне и дори при удовлетворително работеща система, пламъкът или листът хартия няма да се привличат.

Повече за методите за проверка на квартирната вентилация е написано в тази статия.

Освен това, трябва да се вземат предвид следните правила:

1. Ако пропускателната способност на приточния клапан е сравнително голяма, а конструкцията му не предвижда регулиране, не могат да се инсталират два такива уредба едно срещу друго. През зимата, когато вентилацията функционира най-активно поради различието в наляганията вътре и навън, ще се появят течения.
2. Капакът на клапана трябва да се разположи свободно в пространството между перваза на прозореца и отоплителния уред. Ако радиаторът е полутопъл, въздухът, който влиза през широкия клапан без регулиране, няма да успее да се затопли и температурата в стаята ще спадне. А при недосатъчен обем на постъпващия въздух, ще трябва да се помисли за допълнителна вентилация.

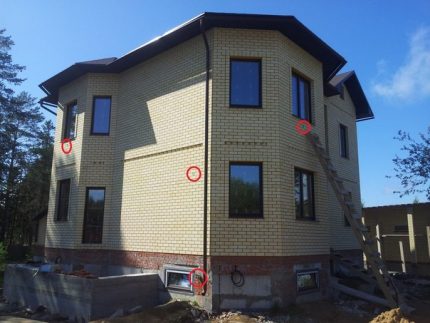

При избора на място за монтаж на клапана на фасадата, трябва да се вземе превид накъде е обърната стената. По-добре е, когато вземането на въздух не е от страна на улицата, където има активно движение на превозни средства, а от двора.

Как да извършите монтажа на клапана сами

Най-сложното по време на инсталирането на приточния клапан е създаването на прооден отвор в стената. Ако той е предвиден от проекта, тогава работата е съвсем не сложна. Когато къщата е построена и в стените ѝ не е планиран монтаж на приточни клапани, ще трябва да го направите сами или да поканите специалист.

Не се изисква разрешение за тази работа, тъй като нормативите разрешават да се правят в носеща стена без никакви съгласувания единични продушини с напречно сечение до 30 cm². Отворът в стената може да бъде прорязан по два начина.

Пробиване на отвора по първия начин

Най-често за пробиване на отвор се използва перфоратор. Първо върху стената се очертава контурът, като към диаметъра на цилиндъра се добавя допуск с цел корпусът да премине свободно през отвора. Тъй като дебелината на носещата стена обикновено варира от 40 до 100 см, в същите граници се избира и дължината на клапана.

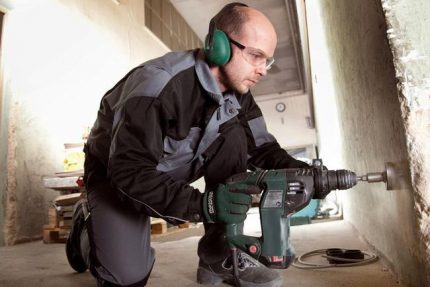

Ако в бетона попадне армировка, тя се пробива със свредла за метал

Следващата стъпка е пробиване на ред малки отвори от 10 до 12 мм по външния контур на очертанието. Разстоянието между тези отвори е около 10 мм. След това с помощта на чук и длето се избиват остатъците от материала между отворите.

По този начин няма да се получи отвор с идеална форма, освен това не са изключени отчупвания и пукнатини по стената.

Втори начин за пробиване на отвора

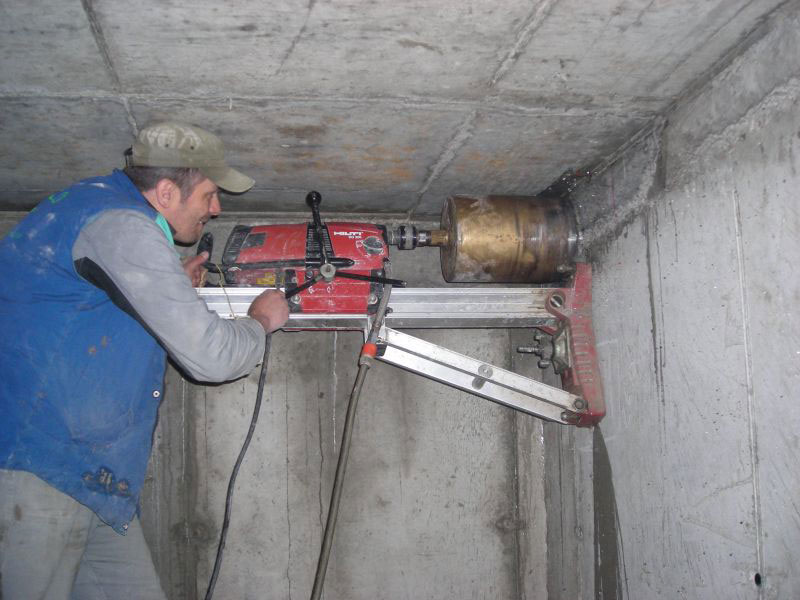

По-бързо и ефективно може да се получи отвор с помощта на диамантено пробиване.

Използваната при това пробивна инсталация, допълнена с диамантена корона, заместваща свредлото, е оборудвана с:

• мощен двигател;
• пробивно задвижване;
• комплект диамантени корони с различни диаметри;
• направляваща стойка, фиксирана на рамката.

Благодарение на това, че в зоната на пробиване автоматично постъпва вода за охлаждане на инструмента, едновременно се отмива и прахът. Отворът в стената ще има точни размери и абсолютно гладка повърхност отвътре.

Описанието стъпка по стъпка на процеса на диамантено пробиване изглежда така:

1. Очертава се място за монтиране на пробивната щанга. За целта на стената се отлага отсечка, равна на разстоянието между анкерния болт на основата и короната.
2. Пробива се технологичен отвор с помощта на перфоратор.
3. Фиксира се рамката, като за целта първо се забива анкер в технологичния отвор. За да не повреди рамката стената, под нея се поставя парче мек материал.
4. Закрепва се фолио с дължина до пода и ширина около 300 мм под мястото, предназначено за монтиране на гумен маншет. Това ще предотврати замърсяването на стената с охлаждаща течност.
5. Поставя се маншетът в корпуса на пробивната машина, където за целта е предвидено специално място. След това се свързва маркучът за оттичане на охлаждащата течност, като се насажда върху патрубка и се фиксира надеждно с хомут.
6. Последователно се сглобява пробивната машина. Накрая се поставя диамантена корона с подходящ диаметър. За подаване на вода се свързва маркуч към дръжката на уредбата.
7. След достигане на работно налягане чрез нагнетяване на помпата с ръчна помпа, се изчаква, докато уредбата достигне пълни обороти, и се започва пробиването. През това време охлаждащата течност напоява мястото на пробиване, като не само охлажда инструмента, но и отстранява мръсотията.

Когато дебелината на стената надвишава 50 см, дължината на короната може да не стигне, за да се пробие изцяло наведнъж. Затова на първия етап от короната се избива бетонен прът, а след това се монтира удължител и процесът продължава.

След включване на уреда, короната се доближава до стената до пълен контакт с нея. След това не трябва да натискате силно регулиращата дръжка — това може да доведе до счупване на зъбците на работния диамантен инструмент.

След завършване на пробиването, уредът се демонтира, като се спазва обратната последователност. Мократа бетонна прах под маншета се почиства с влажна кърпа.

Монтаж на приточния клапан

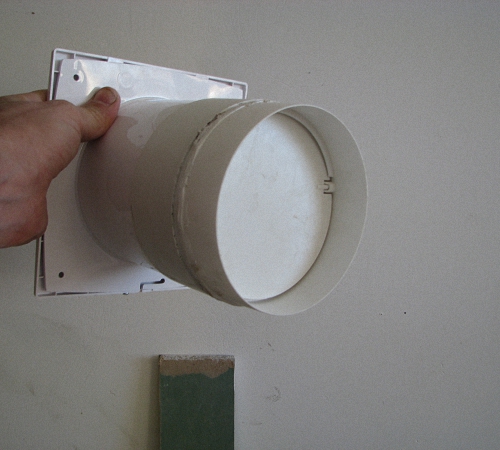

След подготовка на отвора, се пристъпва към непосредственото инсталиране на клапана. За целта каналът за инфилтрация се вкарва в предназначеното за него място отвън, наравно със стената.

Предварително тръбата се увива с изолация. Вътре в помещението тръбата трябва да стърчи малко. Останалото свободно пространство в отвора се запенва, а в тръбата се поставя топлоизолация. Тя също ще предпазва от шум.

При пробиване на проходен отвор за приточен клапан е необходимо да се спазва наклон около 3⁰ към двора. Ако това условие не се спази, във въздуховода ще се натрупва влага.

Следващата стъпка е инсталирането на решетката. Мястото за поставяне на решетката и на външната стена се покрива със силикон, след което тя се вкарва във въздуховода. След това се монтира вътрешната част на клапана, като предварително се нанася силикон върху местата за поставяне. С закрепването на филтърната шайба към вътрешната стена процесът на инсталиране на приточния клапан завършва.

Търсени модели приточни клапани

Особена популярност сред потребителите се радва приточният клапан «Домовент». Неговата лабиринтна форма позволява да се извършва грубо филтриране на въздушните маси с последващо насочване на струята към отоплителния уред. Той е оборудван с механична регулировка на подаването на въздух и филтър, който не изисква периодична смяна.

Търсена е и моделът КПВ 125, произвеждан от местен производител. Тъй като дължината му варира между 400-1000 мм, винаги може да се избере подходящ корпус за монтаж в стената. Отвън този вентилационен канал се затваря с решетка от лят алуминий с кръгло сечение и комарник, разположен след решетката.

Такива клапани се произвеждат във Финландия, но цената им е наполовина по-висока от местните. Изделия от Китай също се предлагат и са по-евтини от произведените в Русия. С добри характеристики се отличават италианските клапани KIV Quardo. Те са оборудвани с оглавник с квадратна форма, което ги отличава от финландските аналози.

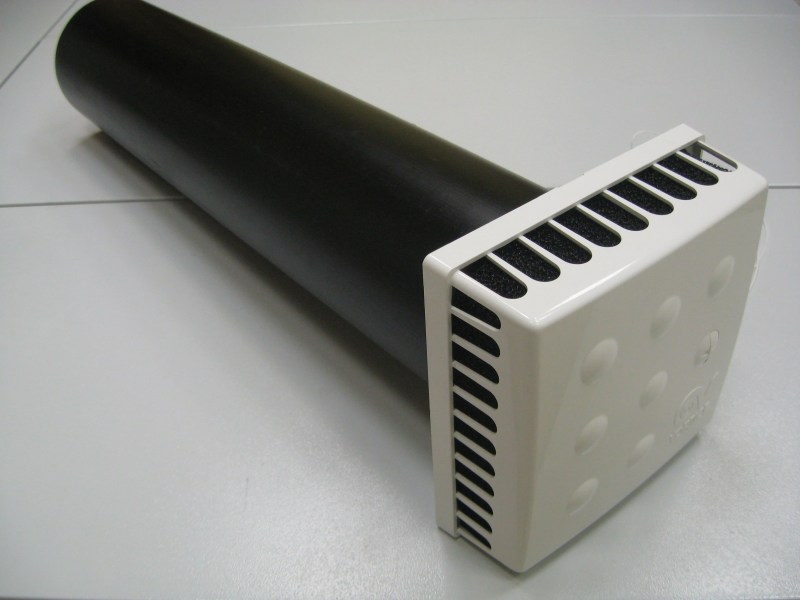

Клапан KIV се произвежда в два варианта — с оглавник във формата на квадрат (КВАДРО) и с кръгъл. Първият изглежда по-естетично (+).

Въздуховодът с правоъгълна форма има стенни клапани СВК-75. По-усъвършенстван вариант на приточния клапан е бризърът «Тион О2». Той има правоъгълна форма, малки размери и е снабден с подгряване, поради което може да функционира при ниска външна температура.

Ако пробиването на стената по определени причини не може да се осъществи, то подобряването на микроклимата в помещението може да се постигне с помощта на климатик с приток на въздух.

Изводи и полезно видео по темата

Сполучлив избор на продукт за монтаж в стена:

Видео за полезността на вентилационен клапан с оползотворяване на топлината:

Ако във вашия дом има проблем с постъпването на чисти въздушни маси, стенният вентилационен клапан е най-доброто решение за него. На пазара има много разнообразни стенни приточни клапани. Да се избере модел, подходящ за конкретното помещение, не е трудно.

Имате ли опит с възстановяване на приточната вентилация? Или може би сте извършили самостоятелно монтаж на стенен клапан? Моля, споделете информация с нашите читатели. Можете да оставяте коментари и да задавате въпроси във формата, разположена по-долу.
