Приточен клапан в пластмасов прозорец със собствени ръце: ред на изработка и етапи на монтаж на клапана

Пластмасовите прозорци значително печелят по своята функционалност пред прозорците от стъкло с дървени капаци. Стилни на външен вид, с добра звукоизолация и възможност да запазват комфортна температура вътре в помещението независимо от външните фактори – всичко това е направило пластмасовите прозорци незаменими и задължителни при строежа на нови къщи.

Все пак те имат някои недостатъци. По-конкретно – това е затрудняването на естествената вентилация в помещението, в резултат на което могат да възникнат различни последици, които влияят на микроклимата на помещението и здравето на човека. Но предотвратяването им е възможно без помощта на професионалисти, като се осигури допълнителен приток на въздух. За целта може да се монтира приточен клапан за пластмасов прозорец със собствени ръце, като се използват подръчни средства.

А какво ще е необходимо за това и как правилно да се извърши монтажът – всичко това ще разгледаме подробно в нашата статия. Също така ще говорим за изработката на домашно направен клапан и неговата ефективност.

Функции на приточния клапан в прозореца

Циркулацията на въздух в затворено помещение осигурява не само редовна смяна на въздуха, наситен с въглероден диоксид, с чист, обогатен с кислород, но и за да не се допуска:

• поява на конденз по прозорците в резултат на разликата в температурите вътре в помещението и навън;

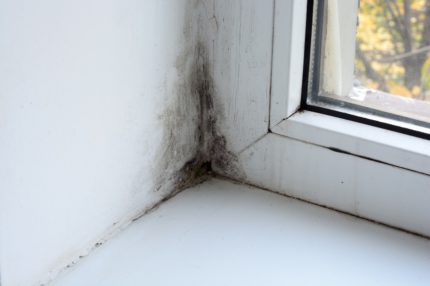

• образуване на плесен в резултат на повишена влажност вътре в помещението;
• наличие на застоял въздух, както и увеличаване на количеството на микроби и токсични вещества в него;
• физиологично усещан недостиг на кислород, който води до повишена умора, главоболие.

Стационарната естествена приточно-изпускателна система, предвидена във всяка къща, трябва да осигурява непрекъснат систематичен въздухообмен.

Вентилационните канали, които обикновено се намират в кухнята, банята и тоалетната, чрез образуваната в тях естествена тяга извличат топлия замърсен въздух. Образуването на тяга е възможно при отворени прозорци или чрез евентуална филтрация на въздуха през пукнатини в рамките.

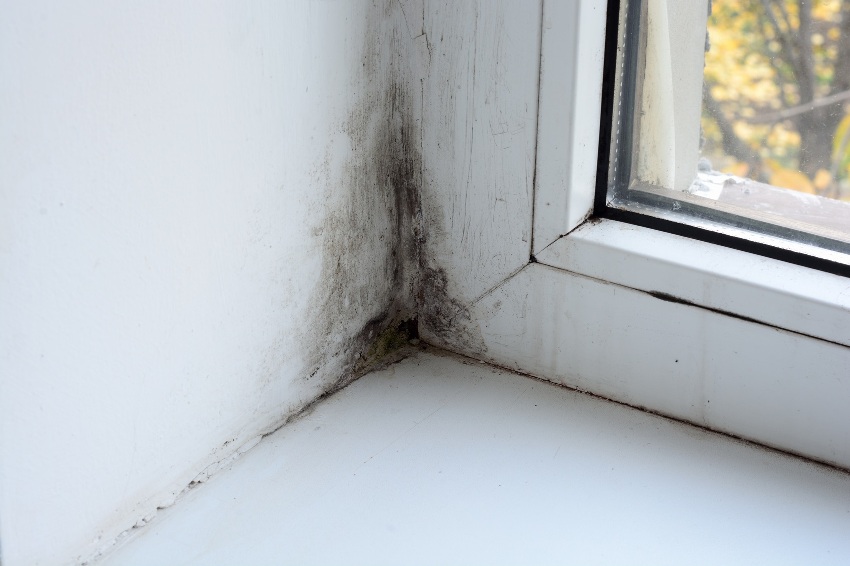

Липсата на подходяща вентилация води до образуване на конденз по стъклата на прозорците и, като следствие, до повишаване на влажността на въздуха и поява на плесен. Използването на средства за премахване на плесен помага за определен период от време. Без нормализиране на вентилацията в помещението, плесента ще се появява отново.

Това е основният недостатък на естествената вентилация – тя е разработена по време, когато за съществуването на пластмасови прозорци дори не се е говорело.

Базирана на физичните закони за постъпване и отвеждане на въздух от помещението, тя не може да работи, ако:

• вентилационната система не отвежда отработения въздух в предвидения обем (например, замърсена е и изисква почистване);
• няма достатъчно постъпване на въздух отвън.

Пластмасовите прозорци са достатъчно херметични, за да осигуряват естествен приток на въздух. По този начин вентилационната система се нарушава, което води до образуване на горепосочените странични ефекти, влияещи на здравето.

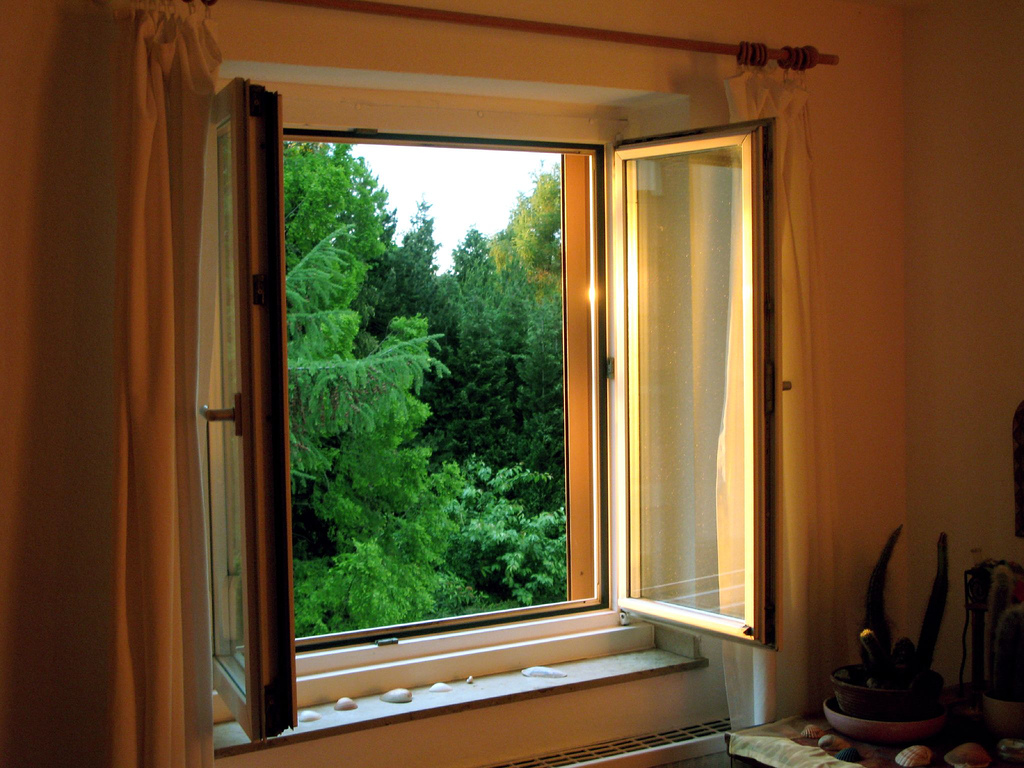

Организирането на проветряване на стаите чрез отваряне на прозорци не винаги е подходящо. Така например през пролетно-летния период, при охлаждане на апартамента с климатици, отварянето на прозореца води до постъпване на горещ въздух, а също така може да е причина за възникване на повреди в работата на климатика.

Следва да се отбележи, че според санитарните изисквания проветряването на помещенията трябва да се извършва, когато в тях няма хора.

При липса на нормален въздухообмен, проветряването на помещението трябва да се извършва най-малко два-три пъти на ден. Въпреки това, при стабилна работа на вентилационната система, проветряването на помещението чрез отваряне на прозорци не е задължително, тъй като осигуряваната от нея циркулация на въздуха съответства на санитарните норми за затворени помещения, в които могат да се намират хора.

По този начин осигуряването на пластмасовите прозорци с допълнителни средства за вентилация е необходима мярка.

Начини за подобряване на вентилацията в помещението

Въпреки съществения недостатък – пречка за естествената циркулация на въздуха – основните предимства на пластмасовите прозорци осигуряват тяхното повсеместно използване.

Те наистина правят живота по-комфортен, затова за отстраняване на недостатъка бяха разработени доста прогресивни решения:

• специален обков, осигуряващ ограничително отваряне на прозореца и слабо проветряване на помещението;
• стенен приточен клапан;
• прозоречен вентилационен клапан;
• капаци с механизъм за отваряне.

При избора на метод за осигуряване на вентилация трябва да се избере най-удобният по начин на регулиране – ръчен или автоматичен.

Специалният обков не осигурява постоянна циркулация на въздуха, тъй като се основава на отваряне на прозореца и фиксиране на определено положение. Все пак при резки високи или ниски температури навън – използването му не е обосновано от гледна точка на запазване на топлинния баланс вътре в помещението.

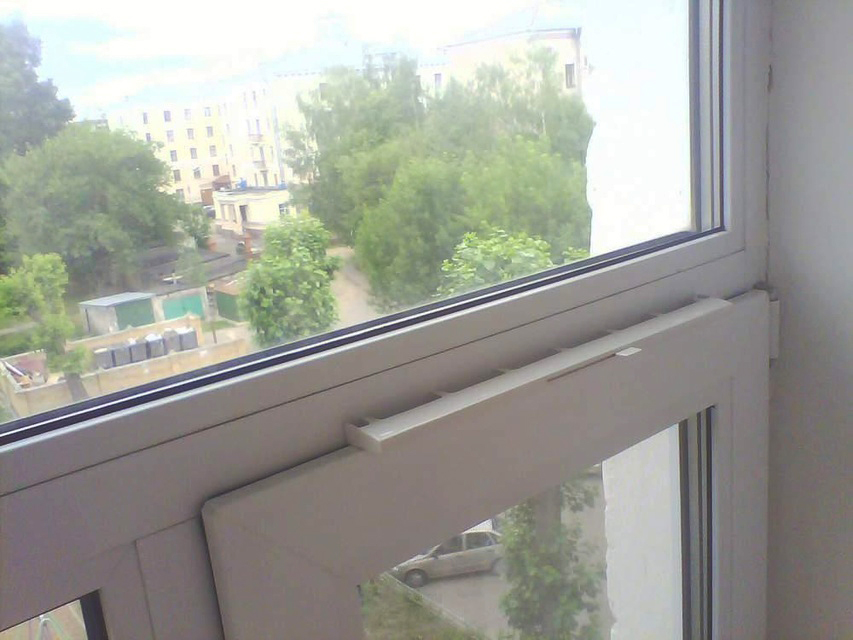

Клапи с механизъм за отваряне (наричат ги още вентилационни планки) имат много разнообразни варианти на изпълнение. Регулирането им се извършва ръчно, а монтажът трябва да бъде проектиран още на етапа на предварителните измервания. Вентилационните планки са отделни детайли, които са вградени директно в прозоречната конструкция. Основният им недостатък се смята за пълно нарушаване на шумоизолацията на пластмасовите прозорци.

При поръчка на прозорци от производителя можете предварително да укажете наличието на отвор в прозореца. Такова изпълнение на прозорците нарушава херметичността и шумоизолацията и не се използва за организиране на приточна вентилация. Затова е подходящо за използване като изпускателна тръба за преносими климатици.

Стенни вентилационни клапи биват различни по конструкция и метод на постъпване на въздуха в помещението. Простите от тях имат вентилационна решетка от външната страна и специална запушалка отвътре.

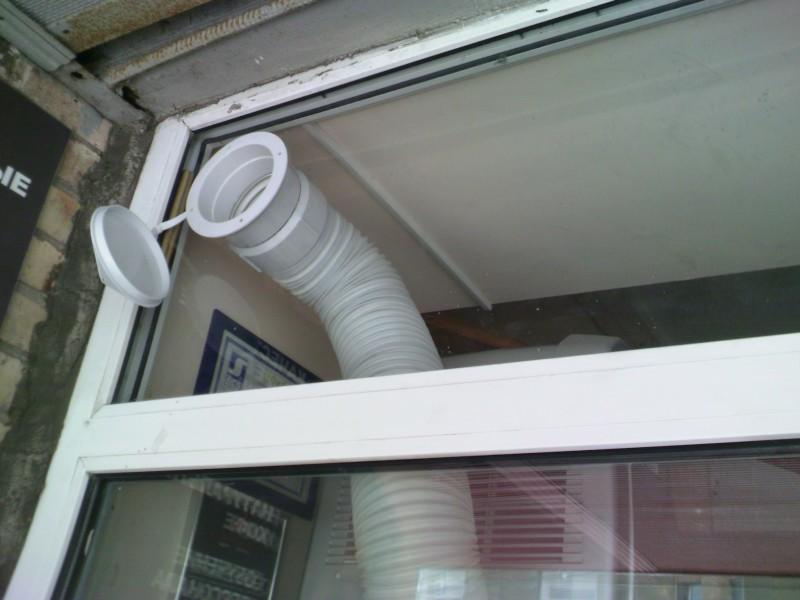

Съществуващите електрически варианти са оборудвани с вентилатори, филтри и устройства за подгряване на въздуха. Тези канали осигуряват глобално решение на проблема с циркулацията на въздуха, използват се в големи офиси и места, където постоянно работят климатици. Основният недостатък на такова решение на проблема с вентилацията е необходимостта от пробиване на проходен отвор с доста голям диаметър във външната стена. А всяка намеса във фасадата на сградата изисква разрешение от управляващото дружество и изпълнителните органи.

И накрая, последният вид организация на вентилацията в помещението – прозоречен вентилационен клапан. Обикновено за тази вентилационна система се замислят на етапа на поръчка на прозорците, но при строителството на къщи строителните компании почти никога не обмислят тези моменти, оставяйки решението на въпроса за вентилация на бъдещите обитатели.

Струва си да се отбележи, че строителните норми предвиждат наличието на специални вентилационни клапани в металопластмасовите прозорци.

Можете да решите проблема с вентилацията на пластмасовите прозорци със собствени ръце. По-нататък в статията ще бъдат разгледани етапите на самостоятелно въвеждане на вентилация в пластмасовия прозорец.

Инструкция за инсталиране на вентилационния клапан в прозореца

Съвременните приточни клапи имат много практична форма и са лесни за инсталиране.

Разработчиците са им придали модерен дизайн, което в съчетание с малкия размер на конструкцията позволява да се впишат идеално в пластмасовия прозорец, без да нарушават общия дизайн.

Входният клапан има миниатюрни размери и практически не нарушава херметичността на прозореца. Така при кос дъжд той осигурява вътрешната част на стаята да остане суха, а при силен вятър ще осигурява постъпването на определено от производителя количество въздух в помещението.

Основното предимство на вентилационния клапан е денонощното осигуряване на приток на въздух в помещението без необходимост от отваряне на прозорците.

Различават се два вида клапани:

• с ръчно управление;
• с автоматично управление.

Разликата се състои в наличието на сензори в автоматичните клапани. Те самостоятелно регулират обема на приточния въздух, постъпващ в помещението, в зависимост от показанията на влажността на въздуха, процента на въглероден диоксид в помещението. Вентилационният клапан самостоятелно отваря капаците повече или по-малко, пускайки в помещението необходимото количество свеж въздух. Също така в клапаните с автоматично управление е предвидено ръчно регулиране.

Основните предимства на вентилационния прозоречен клапан са:

• липса на шум при големи обеми на постъпване на въздух, неговото наличие не влияе на шумоизолацията на прозореца;
• филтрация на постъпващия в помещението въздух;
• възможност за регулиране на обема на приточния въздух;
• разпределението на въздуха в помещението става във вертикална равнина;
• възможност за монтаж на прозоречни профили от всякакъв вид;
• леснота на монтаж на вентилацията в пластмасов прозорец със собствени ръце.

Монтирането на клапана в прозореца изисква минимални строителни умения и малко количество работни инструменти. Състои се от пет етапа.

След това ще разгледаме поетапния процес на монтаж на клапана в прозореца.

Етап #1 — подготовка на инструменти и материали

Първият етап включва подготовка на необходимите инструменти и материали за работа и определяне на мястото, където ще бъде монтиран клапанът.

При подготовката е необходимо да се подберат следните инструменти: канцеларски нож, отвертка или винтоверт, двустранна лента, линийка.

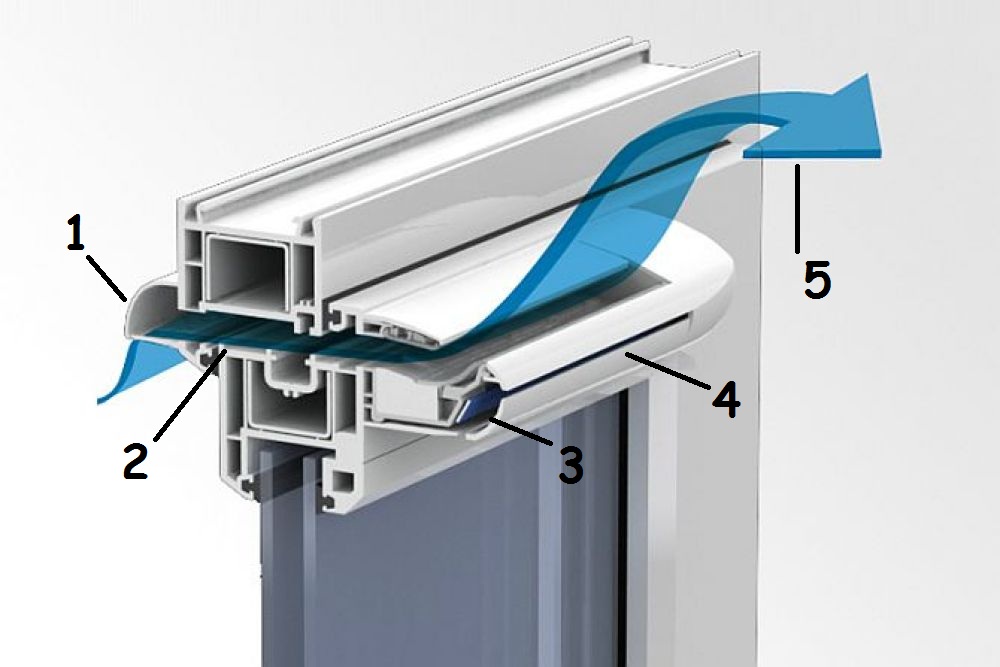

Устройство и принцип на работа на стандартния клапан: 1 – акустичен външен козирка; 2 – сечение за преминаване на въздух; 3 – клапа за ръчно регулиране на подаването на въздух; 4 – вътрешна част на акустичния клапан; 5 – посока на струята на приточния въздух

А сега да поговорим за материалите, които са необходими за изработката и монтажа на приточния клапан.

За това ще са необходими:

• пластмасова гарнитура, която ще играе ролята на клапан (или закупен клапан, чиято цена е около 10 €);
• три парчета уплътнител с различна дължина (едно с дължина, равна на клапана);
• самонарезни винтове;
• три капачки за закрепване на клапана.

След като са подготвени материалите и инструментите, предстои да се определи мястото за монтаж на вентилационния клапан. Клапанът трябва да се разположи в горната част на крилото и приблизително по средата. С помощта на линийка се извършва маркиране на по-нататъшното разположение на клапана.

Струва си да се отбележи, че при избора на място за разполагане на клапана трябва да се стараете да не закачите фурнитурата на прозореца по време на монтажа.

Също на този етап трябва да се подготви пластмасовият прозорец за монтаж. За целта внимателно се отстранява гуменият уплътнител. С помощта на канцеларски нож се правят внимателни разрези и последващо изваждане на слоя уплътнител.

Етап #2 — закрепване на клапана с дюбели

Вторият етап започва с поставяне на крепежни дюбели в каналите, където се намираше гуменият уплътнител. Това е необходимо за по-нататъшното закрепване на клапана в крилото на прозореца.

Два крепежни дюбела се поставят по краищата, а третият – в центъра между първите два.

При инсталиране на приточния клапан е задължително да се действа внимателно. Важно е да се изберат крепежни елементи с подходяща дължина, за да не се наруши херметичността на рамката на прозореца. Също така е важно монтажът да се извърши правилно и да се избегнат механични повреди.

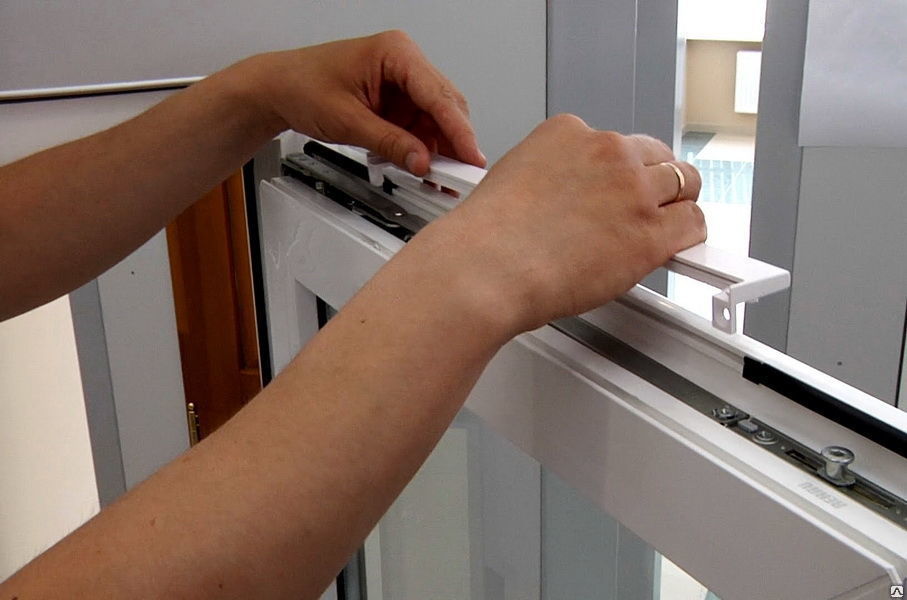

След това се извършва директното инсталиране на клапана. За да се фиксира, предварително се нанася двустранна лента, след което клапанът се поставя на прозореца в желаното положение.

След това клапанът се закрепва към профила на прозореца с помощта на самонарезни винтове. Те се завиват в вече поставените дюбели.

Етап #3 — монтаж на уплътнителя

На този етап е необходимо вместо извадения уплътнител да се поставят два уплътнителя, които са подготвени или са включени в комплекта на вентилационния клапан.

Функционирането на клапана осигурява приток на въздух. За целта стандартният уплътнител на пластмасовия прозорец трябва да се замени с уплътнителя от комплекта. Дължината му е 35 см, така че ще е необходимо да се отстрани същият участък от уплътнителя на прозореца. Отстраняването се извършва на рамката, намираща се срещу монтирания клапан.

С това процесът по инсталиране на клапана в пластмасовия прозорец може да се счита за завършен. Остава само да се извърши неговата настройка.

Етап #4 — настройка и регулиране на клапана

След монтажа е необходимо да се регулира обемът на постъпващия в помещението въздух чрез специален плъзгач, предвиден в конструкцията на клапана. Нивото на мощност се увеличава от крайно ляво положение до крайно дясно.

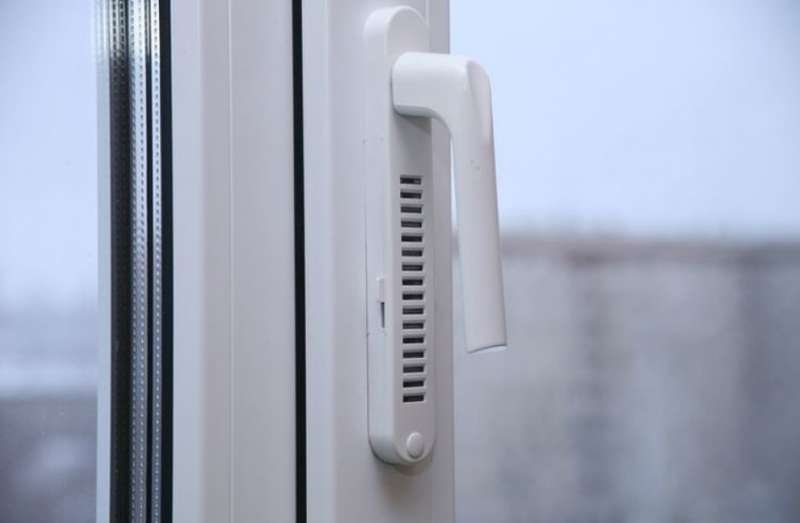

Достатъчно функционална се счита инсталацията на приточен вентилационен клапан на дръжката на прозореца. Тази операция не се извършва самостоятелно – за да се обезпечи вентилация в дръжката, трябва предварително да се поръча тази опция от производителя на прозорци.

Струва си да се отбележи, че намирането на регулатора на подаването на въздух (плъзгача) в крайно ляво положение трябва да бъде само по време на регламентни работи.

Такова положение на клапана не се допуска при ежедневна употреба. Също така в това положение не трябва да се затваря.

Инструкция за изработка на клапан със собствени ръце

Въпреки доста сложната конструкция, клапанът за приточна вентилация може да бъде изработен със собствени ръце. По-нататък в статията ще разгледаме най-простия метод за изработване.

Основната функция на клапана е осигуряване на свободен приток на въздух вътре в стаята. В основата на самоделката стои физическо свойство на въздуха – при нагряване неговите потоци се движат нагоре.

За изработването на клапана-самоделка ще са необходими:

• канцеларски нож;
• малко парче пластмасова облицовка;
• двустранна лента;
• памук или поролон.

При отваряне на прозореца, обръщаме внимание на стационарното гумено уплътнение, което е нанесено по периметъра на прозореца и рамката.

За да се създаде необходимата въздушна тяга, трябва да се изпълнят следните действия:

• в долната част изрязваме малко парче от уплътнителя на рамката на прозореца (размер от 5 до 10 см);
• в горната част изрязваме парче със същата дължина от стационарното гумено уплътнение, но вече директно от прозореца.

По този начин, попадайки от улицата в пространството между рамката и прозореца, студеният въздух ще се затопля и постепенно ще излиза през горния отвор вътре в помещението. Най-простото приспособление за осигуряване на постъпване на въздух отвън е готово.

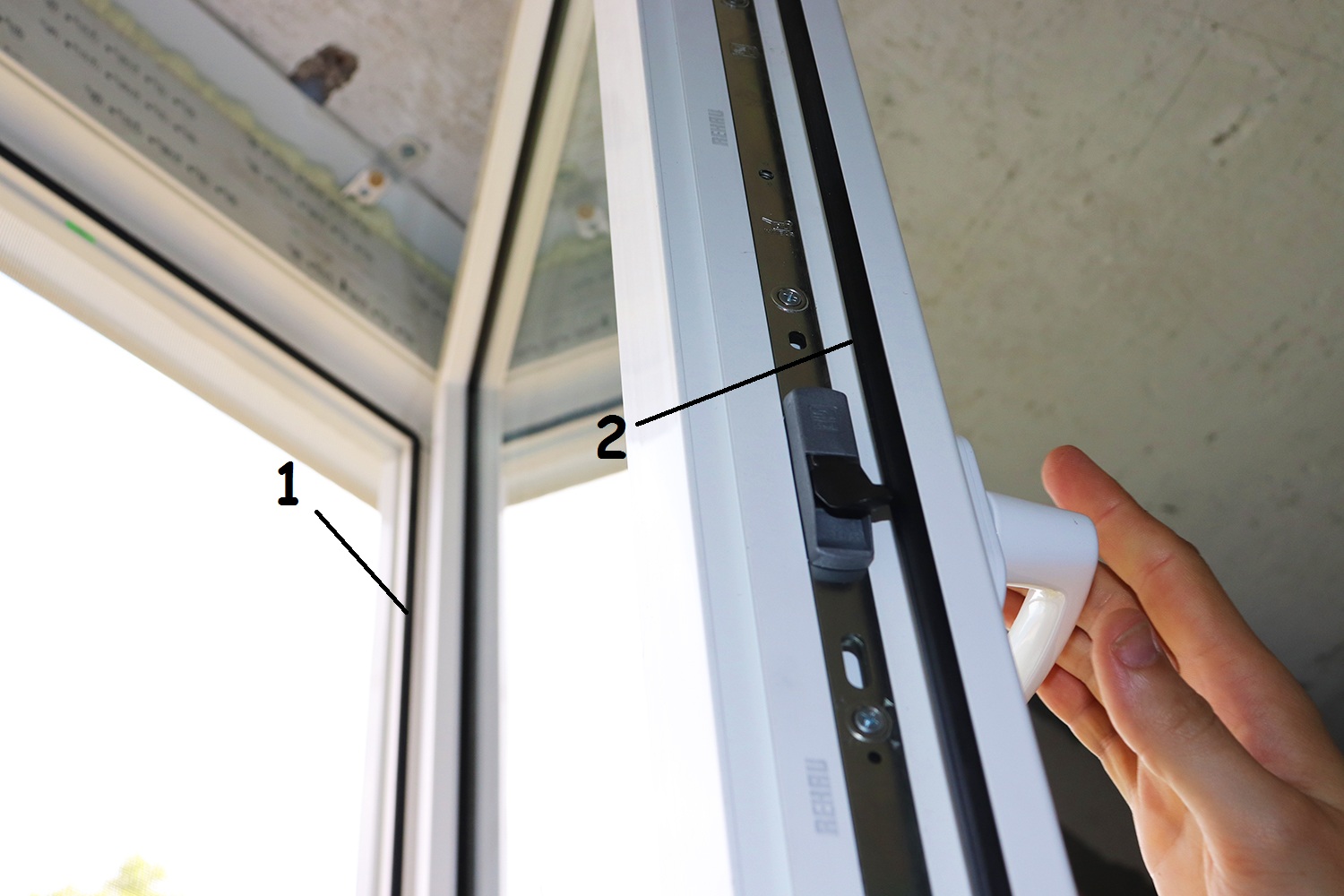

Наличието на гумено уплътнение осигурява херметичността на пластмасовите прозорци. На снимката са показани: 1 - уплътнител на рамката на прозореца; 2 – уплътнител на прозореца

На това мнозина спират, но при такава вентилация в помещението ще попадат прах и мръсотия от улицата, отлагайки се по рамката, прозореца и прониквайки навътре.

За да се избегне това, може да се направи следното:

• внимателно да се разреже пластмасовата облицовка напречно на сечението, като се направи лента с ширина няколко милиметра;
• пространствата на пластмасовите отсеци да се запълнят с памук или порест каучук;
• получената конструкция с помощта на двустранна лента да се закрепи на мястото на среза на стационарното гумено уплътнение.

Образуваното устройство по своята функционалност няма да отстъпва на приточните клапи, произведени в заводски условия, а по цена ще излезе много по-евтино.

Ако този начин за организиране на приток на въздух ви се струва сложен, препоръчваме да се запознаете с инструкцията за създаване на подпрозоречна вентилация.

Изводи и полезно видео по темата

В това видео е показано как може да се инсталира приточен вентилационен клапан със собствени ръце:

А това видео описва подробно действията за изработване на приточен клапан със собствени ръце:

Инсталирането на приточен клапан ще ви отърве от проблемите със замъгляване на пластмасовите прозорци, образуване на плесен, поява на неприятна миризма в помещението. При това няма да е необходимо да се грижите за проветряване, като редовно отваряте прозорците – вентилацията ще се осигурява денонощно по всяко време на годината.

Изработването и инсталирането на приточен клапан в прозореца не представлява особена сложност – с работата можете да се справите сами с минимален набор от инструменти и без опит. Целият процес на инсталиране на вентилационния клапан, ако действате по указаната по-горе инструкция, ще отнеме около 40 минути от вашето време.
