Приточна вентилация в апартамента: варианти за организация на въздухообмена

Правилно организираната приточна вентилация в апартамента – основа на комфортния микроклимат в жилищното помещение. Много често естественият въздухообмен не осигурява достатъчно постъпление на свеж въздух и се налага да се търсят алтернативни начини за подобряване на приточната вентилация.

Ще ви разкажем всичко за съществуващите варианти на организация на въздухообмена, ще ви помогнем да изберете оптималния метод. В представената статия са подробно описани най-простите варианти на устройства за подобряване на вентилацията и сложни технически системи. С оглед на нашите препоръки вие значително ще подобрите условията на живот.

Въздухообмен – залог за здравословен микроклимат

За нормалната експлоатация на апартамента е достатъчен еднократен въздухообмен на час. Изпълнението на тази норма се осигурява чрез полагане на вентилационни канали за естествена изпускателна вентилация.

Постъпването на свеж въздух при неорганизиран въздухообмен се осъществява чрез неплътности на прозоречните рамки, цепнатини в конструкциите на вратите, прозорци и паропропусклив стенен материал.

След монтажа на херметични стъклопакети схемата на вентилация се нарушава – каналът за приток на въздух в апартамента се запушва, разликата в наляганията намалява и отработените пари застояват в помещението.

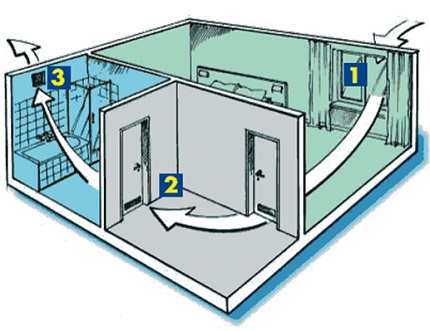

Схема на естествена циркулация: 1 – приток на въздух през цепнатини на прозоречните рамки, 2 – преместване на въздушния поток през пролуките на прага, 3 – отстраняване на отработения въздух посредством вентилационни канали. Естествената циркулация се основава на разликата в температурните режими и наляганията вътре и извън сградата.

Много жители на апартаменти се сблъскват с негативни фактори, свидетелстващи за проблеми на вентилационната система:

1. Влошаване на качествения състав на въздуха. В дома се изпитва недостиг на кислород, поради излишък на въглероден диоксид въздухът става застоял. „Тежката“ атмосфера причинява дискомфорт, главоболие и бърза умора.
2. Застой на неприятни миризми. В „консервиран“ апартамент ароматите, съпътстващи човешкия живот, се задържат дълго. Изпускателните уреди в кухнята или в санитарния възел престават да функционират пълноценно.
3. Висока влажност. Ясен признак на проблема – конденз по прозорците и влажни ъгли по стените. Впоследствие по повърхностите могат да се открият черни точки – първите прояви на плесен. При такива условия облицовката на помещението се напоява с влага и постепенно се разрушава.

Ако навреме не се погрижите за безпрепятственото и редовно подаване на уличен въздух, то се повишава вероятността от алергични и вирусни заболявания.

Неподновяваната застояла атмосфера стимулира развитието на болестотворни гъбички, паразитни акари и бактерии. На влошаването на въздуха много бързо реагират хората в напреднала възраст и малките деца.

Възстановяването на интензивността на движение на въздушните потоци решава изброените проблеми.

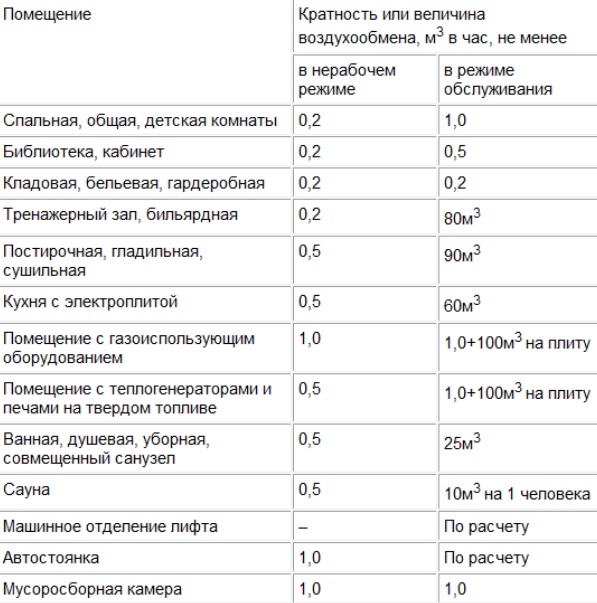

Независимо от избрания начин за организиране на приточна вентилация, е необходимо да се осигурят следните стандарти за въздухообмен на един обитател:

• спалня, детска стая и всекидневна – 30 куб.м/ч;
• кухня – 60-90 куб.м/ч;
• санитарен възел – 25-50 куб.м/ч.

Изискванията към притока на въздух за кухнята зависят от вида на инсталираната печка. Точните норми за санитарния възел се определят в зависимост от съвместното или разделното използване на тоалетната и банята.

Параметрите са актуални, ако максималната концентрация на вредни компоненти в атмосферата не надвишава установените нормативни показатели за населени места.

Ако помещението не се използва за постоянно жилище, то кратността на минималния въздухообмен за жилищни и нежилищни стаи се намалява с 0,2 ч-1 и 0,5 ч-1 съответно.

Пълноценна информация за извършване на изчисления за устройството и модернизацията на вентилацията е представена в тази статия. Препоръчваме да се запознаете с полезните сведения.

Начини за повишаване на ефективността на приточната вентилация

Различни методики, насочени към подобряване на работоспособността на приточната вентилация, се подразделят на две основни категории:

• мероприятия, които повишават постъпването на въздух без нагнетателни устройства;
• използване на инсталации с принудително подаване на въздух.

Към първата група спадат: ръчно или автоматично проветряване, монтаж на прозоречен или стенов клапан.

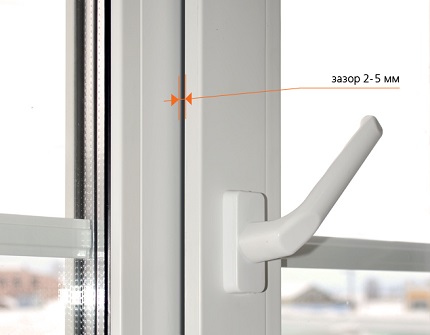

Ръчно проветряване. Отваряне на прозореца за 15 минути с периодичност на всеки 3 часа. Реализирането на метода на практика е практически нереалистично – постоянното отваряне и затваряне на прозореца не е възможно поради липса на време или кой да го направи. Алтернативен вариант – отваряне на крилото на прозореца в режим на микропроветряване.

Недостатък на метода – през процепа в апартамента прониква прах от улицата и шум. През зимата при микропроветряване стаята постепенно се охлажда.

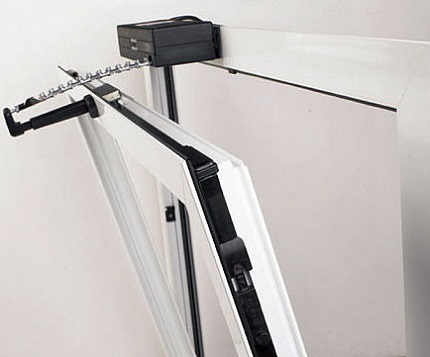

Автоматично проветряване. На откидното крило на прозореца се монтира серво задвижване. Устройството се програмира да отваря капака на прозореца през зададени интервали от време или се комплектова с метеорологичен датчик.

„Интелигентен“ механизъм реагира на промени във влажността и атмосферни промени – по време на дъжд, силен вятър или сняг датчикът се задейства и прозорецът самостоятелно се затваря.

Възможно е свързване на електрозадвижването на автоматиката към общата система за пожарна безопасност. В случай на задимяване на помещението задвижването ще се активира и крилото на прозореца ще се отвори.

На автоматичния начин на проветряване са присъщи същите недостатъци, както и на ръчния метод.

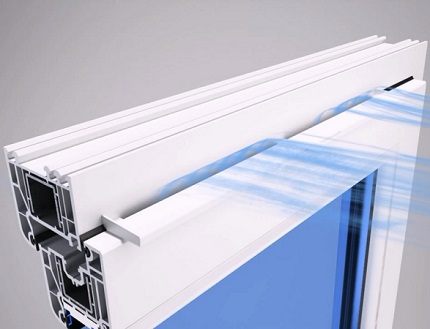

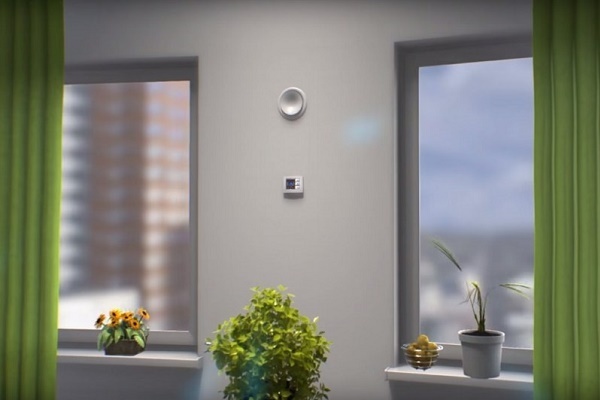

Прозоречен и стенов клапан. Накладни и вградени приточници изпълняват една и съща функция – отварят достъп на свежи въздушни потоци в помещението. Разновидностите на клапаните се различават помежду си по характеристики и технология на монтаж.

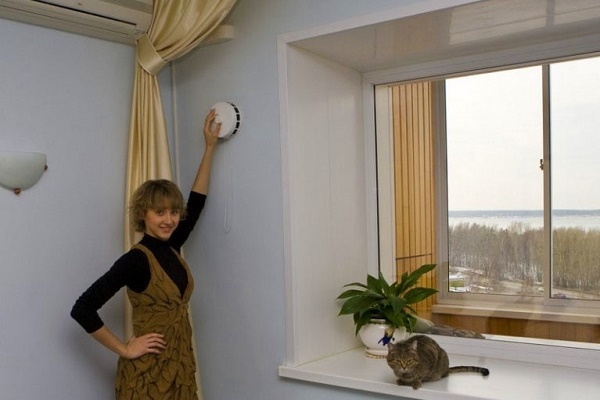

Стенните модели клапани са по-продуктивни, целесъобразно е да се използват в просторни помещения. Приточниците за прозорци са подходящи за компактни стаи.

Монтажът на стенното устройство е по-сложен от инсталирането на приточник на прозоречното крило, тъй като изисква пробиване на проходен отвор през носещ конструктивен елемент на сградата. Изделията за прозорци са по-евтини от стенните аналози.

Безканални устройства за приток на въздушни струи по принудителен начин:

1. Проветриватели. По същество това е същият стенен клапан, но с вграден вентилатор. Постъпването на свеж въздух не зависи от външните параметри на атмосферата (температура, налягане), а се определя единствено от производителността на вентилатора.
2. Бризери. За разлика от проветривателите, инсталацията осигурява качествена многостепенна филтрация. Допълнителен плюс – наличието на климат-контрол. Потребителят задава комфортна температура, а „умният“ уред автоматично загрява въздуха.
3. Климатици с опция за подаване на въздух. Многофункционални двублокови сплит-комплекси с примесване на въздух отвън са оборудвани с въздуховод, свързващ двата корпуса, както и със система за филтрация на въздушните маси.

Изброените устройства се монтират без полагане на въздуховод и работят за подаване на въздух в една стая. За комплексно възстановяване на приточната функция на вентилацията едновременно в няколко стаи се използват канални системи.

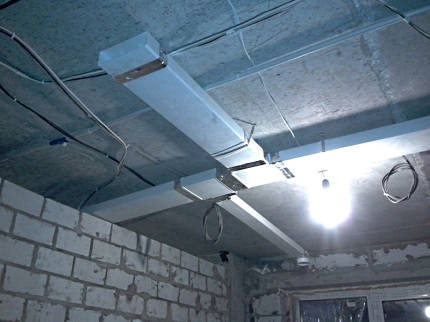

За полагането на въздуховодите трябва да се погрижите още на етапа на ремонта. В противен случай ще се наложи да демонтирате облицовката или да създадете фалшив корпус за полагане на вентилационните канали.

Особености на каналните приточни системи:

• висока производителност;
• възможност за загряване на въздуха;
• автоматизация на управлението;
• достатъчна шумоизолация;
• скъпотия на компонентите;
• сложност на монтажа.

Каналната вентилация рядко се инсталира в апартаменти. Приоритетни сфери на приложение: офиси, къщи и помещения с обществено предназначение.

За това как да проверите ефективността на работа на стенните и прозоречните вентилационни клапани, ще научите, като прочетете следващата статия.

Бюджетни варианти за възстановяване на въздухообмена

В стенните и прозоречните клапани няма вентилатор. Притокът на въздух се осъществява благодарение на разликата между външното и „домашното“ налягане. Задължително условие за работоспособността на накладните приточници е изправна изпускателна вентилация.

Особености на различните видове прозоречни клапани

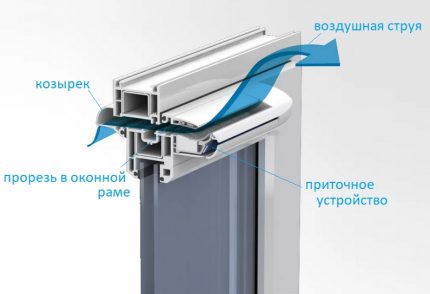

Конструкцията на всички прозоречни климатични устройства е много проста. Типичният клапан се състои от въздухозаборник, телескопичен канал и вътрешен блок.

Въздухозаборникът се монтира отвън на рамката. Външният блок е оборудван с козирка и решетка, предотвратяваща навлизането на насекоми вътре. Телескопичният канал се врязва в рамката, образувайки проходна цепка за безпрепятствено постъпване на въздушната струя.

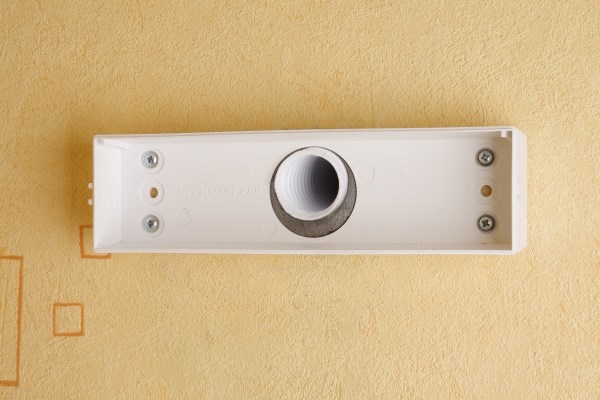

Вътрешният блок се монтира от страната на стаята. Някои модели приточници се комплектоват с филтър и вентил, регулиращ пропускателната способност на устройството.

Въз основа на особеностите на конструкцията и начина на монтаж се различават следните климатични устройства:

• цепкови;
• фалцеви;
• надставни.

Цепнатинни модели. Пропускателната способност на агрегата достига 20 куб.м/ч – притокът на въздушни маси се осъществява през микроотвор с височина до 1,6 см и ширина до 4 см. Уредът се състои от два блока, което усложнява монтажа му – изисква се фрезоване на прозоречната рамка.

Фалцови вентили. Това е най-достъпният и прост начин за проветряване на стаята. Притокът на въздух се осъществява през прорези в притвора. Основният плюс на моделите е възможността за монтаж на вече използван прозорец без фрезоване на канала.

Към допълнителните плюсове на фалцовите модели се отнасят: ниска цена, запазване на звукопоглъщащите и топлосъхраняващите свойства на PVC стъклопакета и възможност за автоматизация.

Пропускателната способност на вентила не надвишава 5 куб.м/ч. За осигуряване на подаване на въздух в по-голям обем е допустимо инсталиране на няколко вентила на един прозорец.

Накладни климатични изделия. Този вариант рядко се реализира в битови условия поради сложността на монтажа – врязването на вентила се извършва на етапа на сглобяване на стъклопакета. Освен това, изделието влошава топло- и шумоизолацията на прозореца.

Накладните модификации намериха своето приложение в производствени и складови помещения. Производителността на климатичните устройства е около 100 куб.м/ч.

В най-простите модели на прозоречни приточници размерът на цепнатината, а следователно и интензивността на въздушния поток, се избира ръчно – регулира се положението на шибъра. Високотехнологичните устройства се оборудват с датчици за влажност и атмосферни колебания.

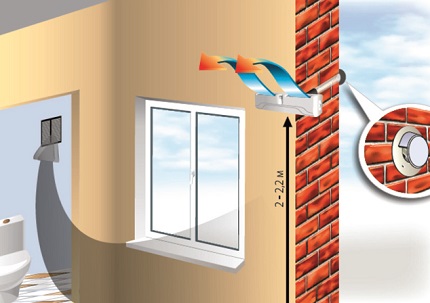

Стенен модел: устройство и монтаж

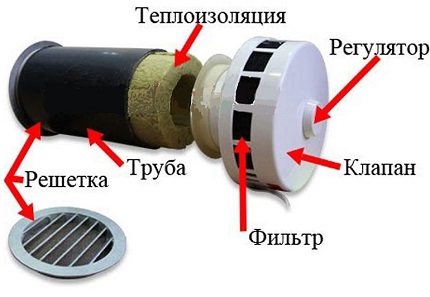

Външно стенният вентил наподобява цилиндрична колба или широка тръба с диаметър около 10–16 см.

Пластмасовият въздуховод е оборудван със следните елементи:

• топлоизолационен слой – «ръкав» преминава през цялата колба, предотвратявайки замръзване на стената и намалявайки шумовия ефект от улицата;
• филтър – разполага се на изхода на въздуховода, осъществява грубо почистване на въздуха.

При някои модели пред филтъра се поставя уплътнителен (силиконов) пръстен с клапи. Предназначението на детайла е изравняване на въздушния поток при ветровито време.

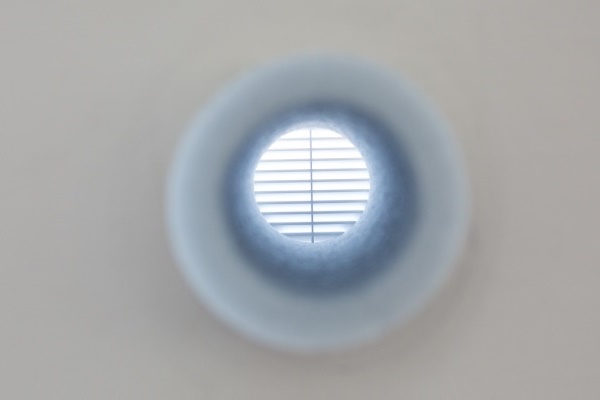

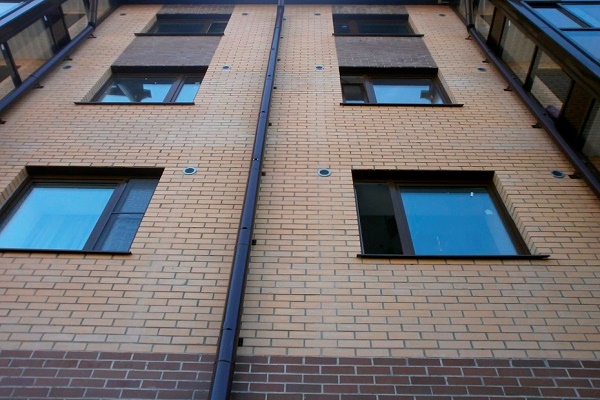

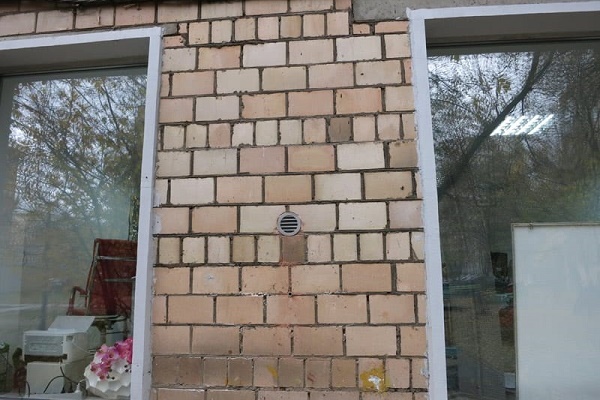

От страната на улицата стенният въздуховод се затваря с метална решетка и антикомари вложка, а от вътрешната страна – с декоративен капак с регулираща дръжка.

При избора на приточна уредба преди всичко се оценява мощността и „работната“ температура на агрегата. Средно производителността на стенния климатичен уред е 40 куб.м/ч. Тази стойност е достатъчна за проветряване на стая с площ 13 кв.м.

Диапазонът на стойностите на работната температура се посочва от производителя върху опаковката или в инструкцията за уреда. За сурови климатични условия са разработени специални модели, които предотвратяват образуването на конденз и появата на ледена тапа в канала.

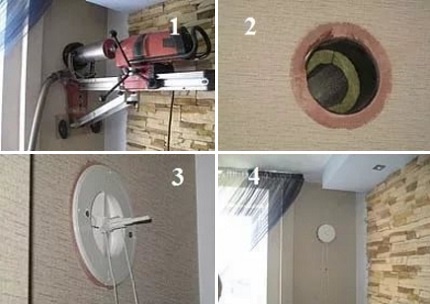

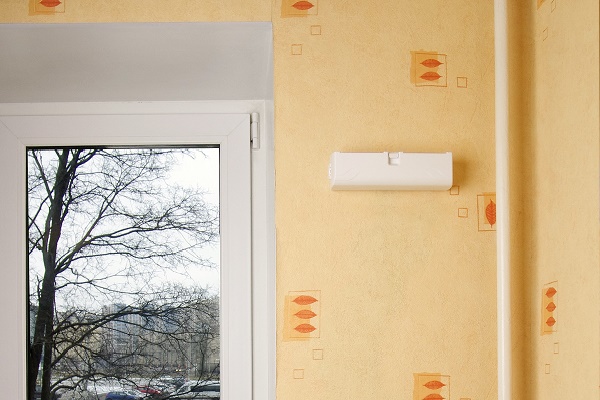

Следната подборка от снимки ще ви запознае с технологията за монтаж на стенния клапан:

Етап 1. Определяне на мястото. При избора на стена трябва да се вземат предвид някои нюанси:

• монтажът е по-добре да се извършва върху носеща конструкция;
• оптимално е „изходът“ на клапана да бъде към изолирана лоджия;
• по-добре е да се избягва монтаж от страната на пътното платно.

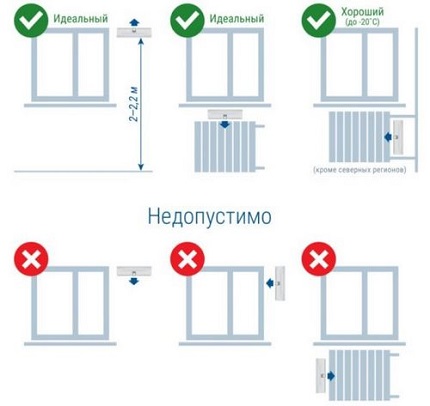

Производителите на клапани са определили препоръчителните и нежелателните зони за монтаж на уреда. При монтажа е важно да се вземе предвид векторът на въздушния поток.

В първия вариант свежият въздух, влизайки в апартамента, се затопля отгоре и се спуска надолу. Вторият вариант – въздушните маси се нагряват от отоплителния радиатор.

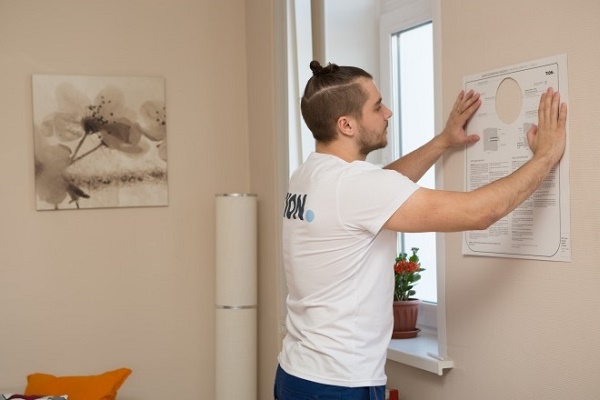

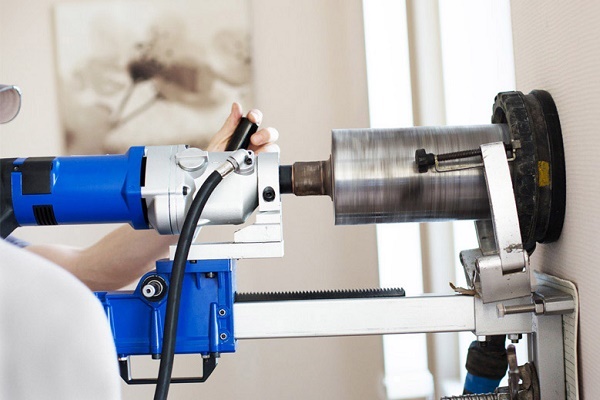

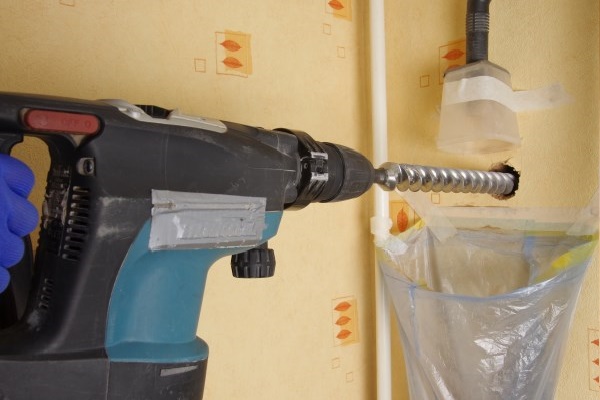

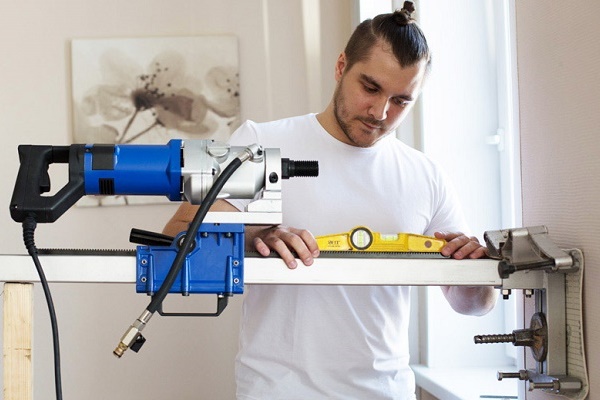

Етап 2. Подготовка и пробиване на стената. На вътрешната стена се маркира мястото за проходен отвор и се очертава диаметърът на клапана.

Ред на пробиване на канала:

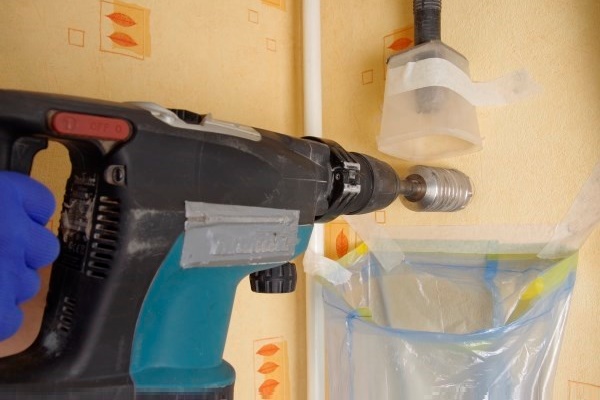

1. Извършете начално пробиване с диамантена корона на дълбочина до 10 см.
2. Отстранете отломките и с длето избийте малък прорез за стабилно разполагане на свредела.
3. При пробиване се придържайте към наклон навън – такова положение на въздуховода ще предотврати попадането на дъждовна вода вътре в устройството.

По-добре да работите с помощник, който периодично ще овлажнява участъка за пробиване. Овлажняването ще намали нивото на прах и ще предпази инструмента от прегряване.

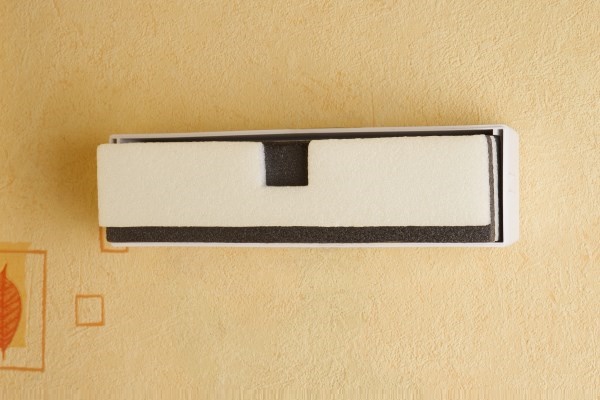

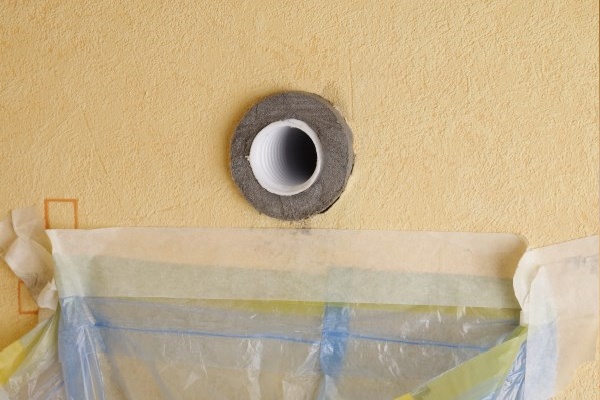

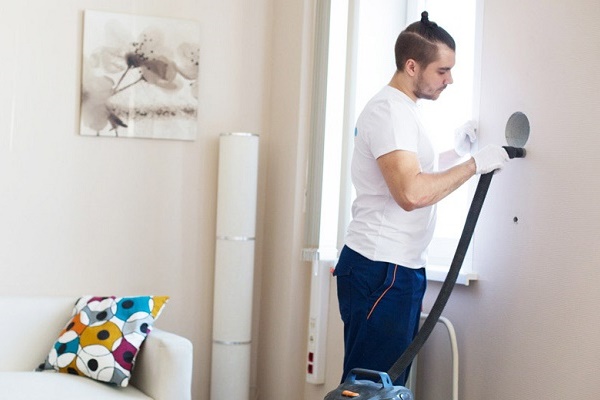

Етап 3. Монтаж на компонентите на клапана. Отворът да се почисти от прах и да се постави в канала топлоизолационен „ръкав“. С винтови движения да се монтира цилиндричното тяло на уреда, а върху него да се закрепи дребномрежеста решетка.

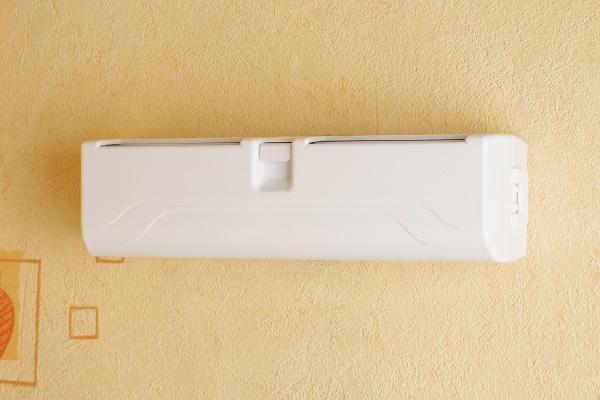

От вътрешната страна на стената се фиксира панел, пръстен с клапи и филтър. Завършващият етап на сглобяването е монтаж на капака с регулираща дръжка.

Безканална принудителна вентилация

Приточниците от тази категория се считат за оптимално решение на проблемите с подаването на свеж въздух в апартамент от многоетажна сграда и частна къща. Те са достатъчно мощни, независими от промените на времето, а монтажът им не създава особени трудности.

Усъвършенстван стенен клапан

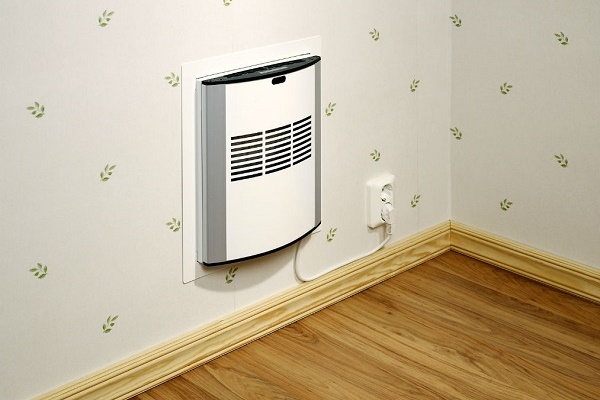

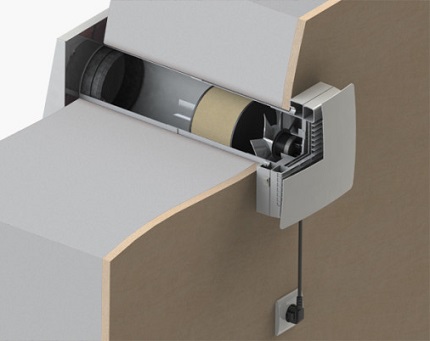

Стенен проветривател с принудително движение на въздушната струя – модернизиран аналог на стенния приточен клапан. Основната разлика в конструкцията е наличието на вентилатор, който осъществява нагнетяване на въздушната струя.

Производителността на механичния приток се определя от скоростта на работа на вентилатора. От избрания режим зависят количеството консумирана енергия и шумовите характеристики.

Принцип на работа на проветривателя:

1. Въртящите се лопатки на вентилатора нагнетяват подаването на външен въздух.
2. Преминавайки през въздуховода, въздушните маси се подлагат на почистване и постъпват в апартамента.
3. Отработеният въздух се придвижва към смукателните въздуховоди и се извежда през вентилационния отвор.

Степента на пречистване на подавания въздушен поток зависи от вградената система за филтрация. Оптимално е проветривателят да бъде оборудван с различни типове филтри.

Проветривателят с вентилатор работи дори при слабо ефективна смукателна система. Принудителното подаване увеличава налягането на въздуха, което се отразява положително на производителността на смукателната инсталация.

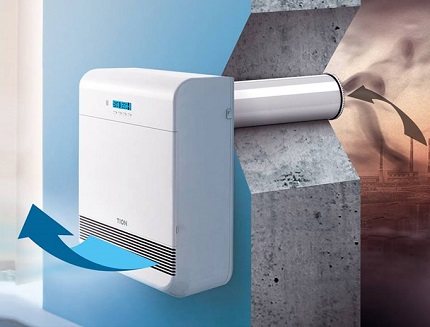

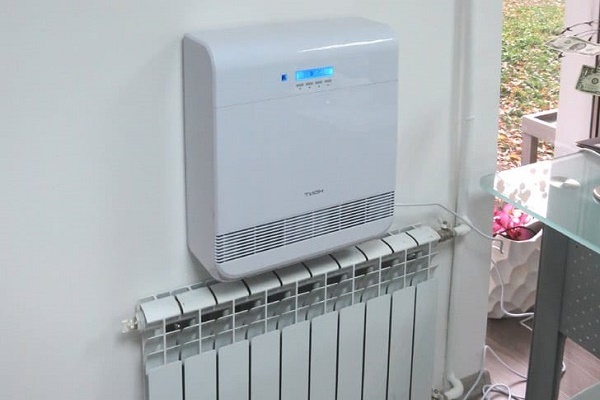

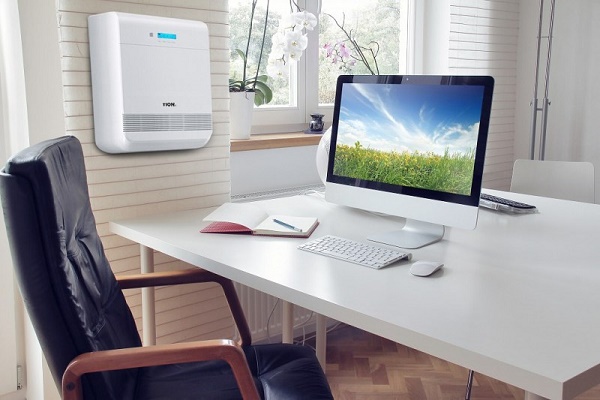

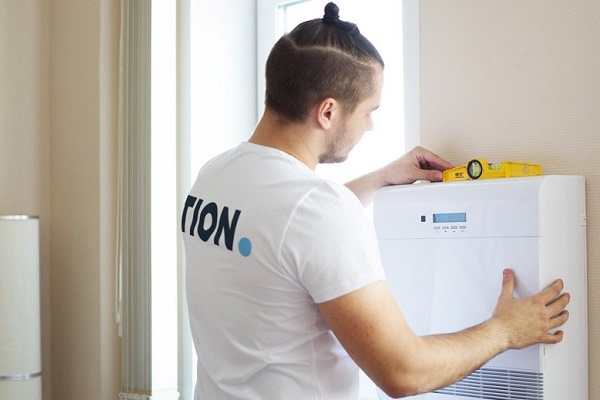

Бризър – компактна вентилационна инсталация с климат-контрол

Бризърът е предназначен за поддържане на циркулацията на въздуха в помещения с площ 10-50 кв.м. Уредът решава едновременно няколко задачи: подаване на чист въздух и неговото нагряване до зададени температурни стойности.

Основната област на приложение на бризърите е жилищните помещения, тоест вили, частни къщи и апартаменти. Уредът е търсен и в малки офиси.

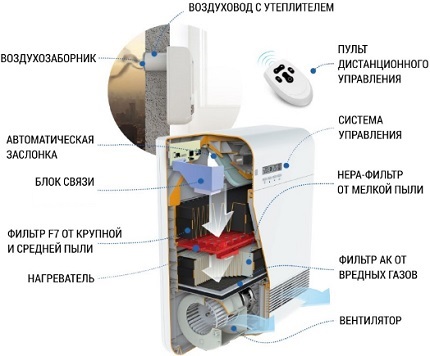

Бризърът е технически сложен уред с опция за климат контрол и система за управление. Съставните елементи на приточната инсталация са:

1. Въздухозаборник с решетка – предпазва устройството от попадане на насекоми и дъждовна вода вътре.
2. Изолиран въздуховод – херметичен канал, който осигурява приток на въздух. Топлоизолационната вложка предотвратява замръзването на стената и намалява нивото на шума.
3. Автоматична клапа – отваря канала за приток на уличен въздух след включване на уреда и го затваря след изключване. Елементът предотвратява просмукването на студен въздух в апартамента.
4. Вентилаторът отговаря за обема на засмукания въздух от улицата.
5. Блок за връзка и система за управление – „мозъкът“ на бризера, който отговаря за всички работни процеси на устройството.

Компактната инсталация е оборудвана с пълноценна система за филтрация. Каскадата от филтри реализира три степени на пречистване.

Груб филтър – отстраняване на средни и едри частици (косми, прах, цветен прашец). HEPA филтър – задържане на частици с размер 0,01-0,1 микрона, включително спори на плесени и бактерии. АК филтър – въгленово филтриране на дим, миризми и промишлени емисии.

Бризерът е оптималното решение за създаване на вентилация в апартамент с филтрация, осигуряваща до 80-90% пречистване на въздушните маси от атмосферен прах. Процесът на инсталиране на уреда е достатъчно прост:

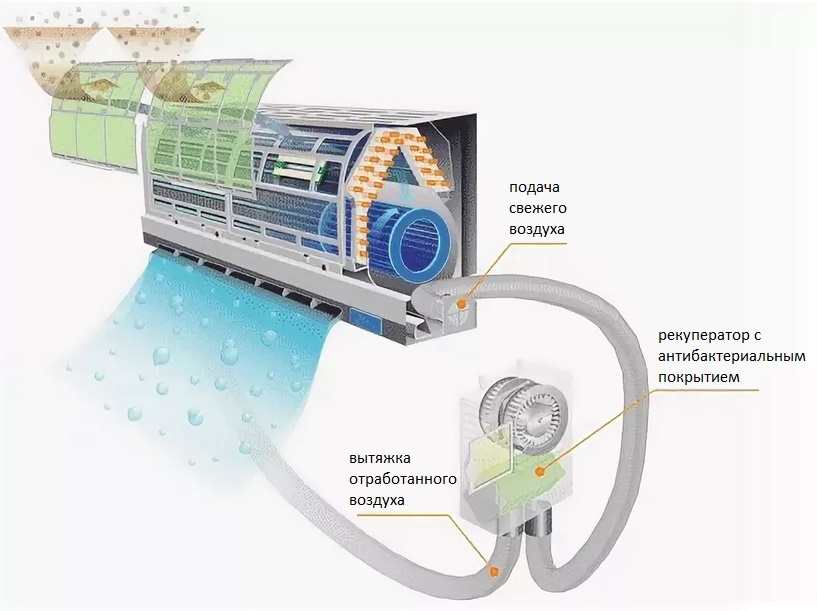

Климатици с подаване на свеж въздух

95 % от сплит-системите, представени в продажба, работят със статичен въздух. В тях непрекъснато рециркулира атмосферата на затвореното помещение. Типичните климатици изпълняват основната си задача и в стаята става по-хладно. Въпреки това, свеж въздух от тяхната работа не се добавя.

Производителите на сплит-системи предложиха свой вариант за решаване на проблема с недостига на свеж въздух и разработиха климатици с примесване на въздух отвън.

Особености на конструкцията на сплит-система с приток:

• постъпването на въздуха се осъществява по тръби-въздуховоди, идващи от външния блок към вътрешния;
• на външния корпус е предвидена турбина с филтрационна система, отговорна за подаването и почистването на въздуха.

Някои модели вентилационни инсталации са оборудвани с кислороден концентратор, а нивото на кислород в помещението се контролира от специални датчици.

Кислородният концентратор пропуска външния въздух през мембранна преграда, отделяща кислородните молекули от другите газообразни вещества. В резултат на това концентрацията на кислород се увеличава

Принцип на действие на „сплит-система с подмес“:

1. Пресният въздух посредством смукателния вентилатор постъпва по въздуховода към изпарителния (вътрешен) блок.
2. Външните въздушни потоци се смесват с въздуха в помещението.
3. След преминаване през филтрация и допълнителна обработка (охлаждане, нагряване) въздушните потоци постъпват вътре в апартамента.

Въпреки добрата идея на технолозите, такива модели климатични системи са малко търсени. Климатиците с приток работят шумно и не са в състояние да осигурят пълноценна вентилация на апартамента. Освен това цената на усъвършенстваното оборудване е с 20% по-висока от цената на обикновен климатик.

Приточни канални мулти-системи

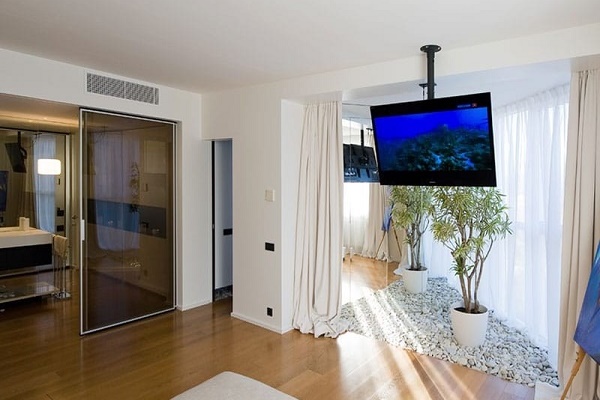

Каналната вентилация е комплекс от въздуховоди, положени във всички стаи. Сърцето на системата е приточно оборудване, разположено на входа.

Схемата за изграждане и работа на вентилацията се определя от типа на вентилационната инсталация. Нека отбележим особеностите на двата най-икономични и ефективни начина за организиране на подаването на въздух: вентилация с рекуперация и прилагане на VAV-агрегати.

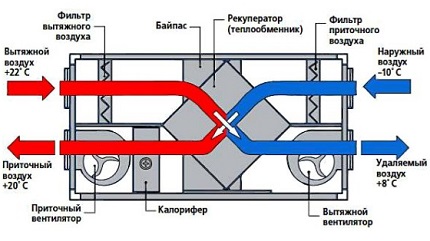

Принцип на работа на комплекса с рекуперация

Рекуператорът е съставен елемент на приточно-изпускателна инсталация. Топлообменникът позволява значително да се намали потреблението на енергийни ресурси, като осигурява пренос на топлина от нагрятия изпускателен въздух към студените входящи потоци.

За функционирането на рекуператора, освен приточния въздуховод, е необходим монтаж на изпускателни канали, което се отразява на цената на системата. Ефективността на работа на някои топлообменници достига 95%

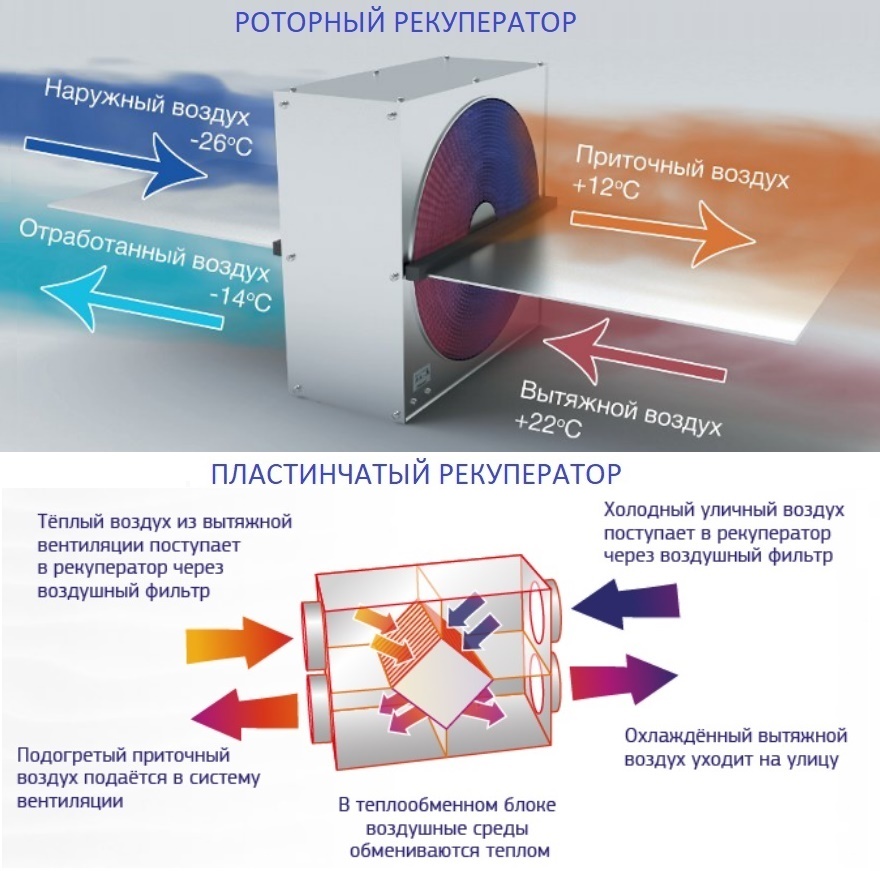

Във вентилационните системи се монтират топлообменници от два типа: пластинчати и роторни.

Пластинчати рекуператори. Конструктивно представляват касета, монтирана във въздуховода. Въздушните потоци се „разрязват“ от блок от пластини. Топлият въздух преминава от едната страна на плочата, а студеният от другата. Вследствие на топлообмена се образува кондензат, който подлежи на отстраняване.

Особености на работата на пластинчатите рекуператори:

• пресният приточен и отработеният въздух не се смесват;
• вероятност от замръзване през зимата;
• в рекуператорите, изработени от паропропускливи тънки фолиа, не се натрупва конденз.

Въпреки това, срокът на експлоатация на такова оборудване е ограничен до десет години.

Роторни рекуператори. Принципът на преразпределение на топлината се основава на въртенето на барабан, през който преминават разнообразни въздушни потоци. Постепенно, въртейки се в барабанната инсталация, отработеният въздух «споделя» топлина с роторния сектор. Когато нагрятата част на ротора попадне в студения приточен поток, въздухът се загрява, а роторът се охлажда.

Роторните рекуператори се отличават с компактни размери и висока енергийна ефективност. Недостатък на устройството е частичното смесване на замърсен и чист въздух. През студеното време изключването на роторните модели не е препоръчително

Подробно за устройството и принципа на действие на климатичните инсталации с рекуперация на топлина е написано в тази статия, с която ви съветваме да се запознаете.

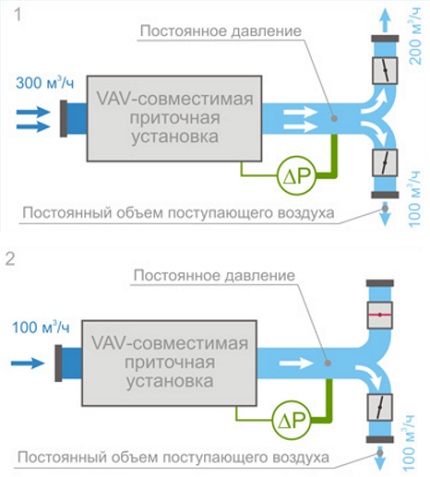

VAV-система – вентилация според потребностите

Variable Air Volume (VAV) инсталация – ефективна вентилационна система, осигуряваща приток и подгряване на въздух с минимален разход на енергия. Комплексът позволява регулиране на параметрите и режима на вентилация за всяка стая поотделно.

Стандартната вентсистема подава въздух без отчитане на времето от денонощието, предназначението на помещението и броя на обитателите. Производителността на VAV-системата се избира от потребителя въз основа на конкретните условия на експлоатация.

Пример за работа на VAV-вентилация. Да предположим, че комплекс с максимална производителност от 300 куб.м/ч обслужва две помещения: спалня и всекидневна. Ако през зимата за подгряване на въздушния поток до комфортна температура мощността на калорифера не беше достатъчна, то в случай на обикновена вентилация щеше да се наложи да се намали общата производителност. В резултат и в двете стаи щеше да стане задушно.

Работата на VAV-системата може да се коригира: през деня да се подава въздух към всекидневната, а през нощното време – към спалнята. Към всяка стая е доведен отделен ключ за вентилация

Регулирането на производителността позволява да се спестят до 25-50% енергия в сравнение с традиционната вентилация.

Освен намаляването на сметките за електроенергия, VAV-системата има и други предимства:

• липса на заледяване на оборудването;
• «отработеният въздух» се извежда през съществуващите вентилационни канали, поради което не е необходимо да се изгражда мрежа от смукателни въздуховоди;
• ниска цена на експлоатация.

Недостатък на VAV-вентилацията е високата цена на оборудването и трудностите при сглобяване и настройка на работоспособността на комплекса. Проектирането и монтажът трябва да се извършват от специалисти.

Изводи и полезно видео по темата

Видео #1. Технология за инсталиране на приточник Аереко върху съществуваща дограма:

Видео #2. Принцип на функциониране на приточна вентилация с филтрация на примера на бризера Тион:

Видео #3. Схема на работа на VAV-вентилационна система в различни режими:

При избора на начин за организиране на въздухообмена се вземат предвид много параметри: ценова политика на оборудването, ефективност на инсталацията, особености на работа при различни метеорологични условия, наличие на опции за филтриране и нагряване на въздушните маси.

Сред множеството агрегати оптимален баланс между цена и качество демонстрират бризерите, специално разработени за битово приложение в апартамент.
