Инсталиране на аспиратор в кухнята със собствени ръце: подробна поетапна инструкция за монтаж

Аспираторът е устройство, което почиства въздуха в апартамента от миризмите на приготвяната на котлона храна, най-малките частици мазнина и продуктите на горене на газ. Смята се, че инсталирането на аспиратор в кухнята подобрява микроклимата на жилищното помещение, осигурява нормален въздухообмен и е част от приточно-изпускателната вентилация.

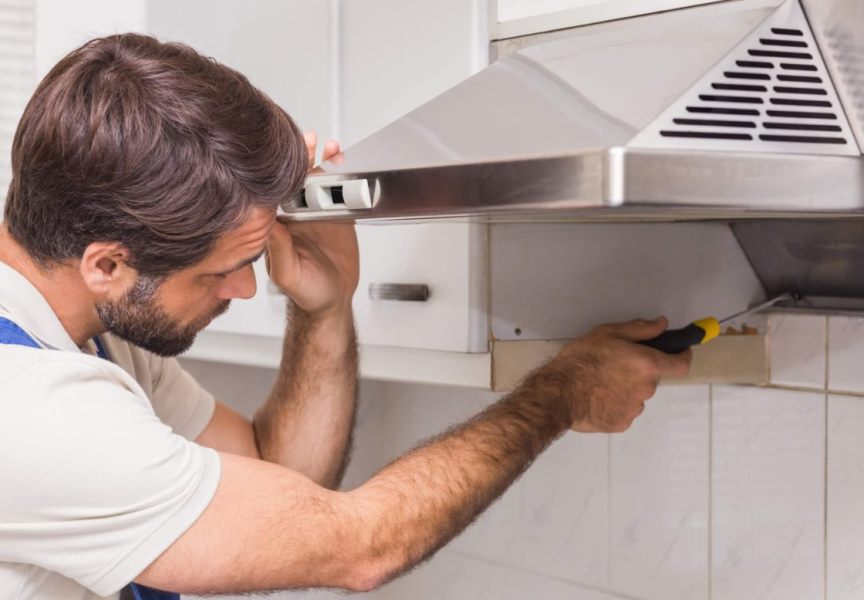

За монтажа на домакинския уред не е необходимо да наемате специалист: благодарение на подробната инструкция, схемите и комплектацията, той може да бъде монтиран самостоятелно. Въпреки това за това са необходими елементарни умения за работа с инструмента и малък запас от знания.

В статията се постарахме да изложим всички тънкости на монтажния процес – изброихме основните изисквания за инсталиране, а също така подготвихме поетапен майсторски клас по закрепването на аспиратора и свързването му към въздуховода и електрическата мрежа.

Правила за инсталиране на аспираторни устройства

Монтажът зависи не само от външните условия, но и от особеностите на самия уред: вид, форма, размер, тегло, предназначение, набор от функции.

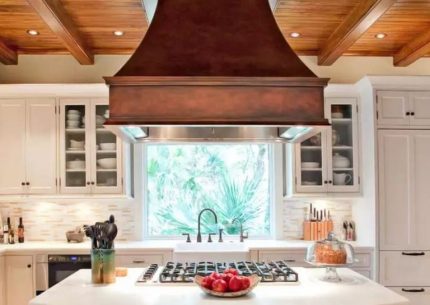

Някои аспиратори се вграждат в мебелни модули, други се окачват по средата на кухнята – над „остров“, трети просто се монтират на закрепвания на стената.

Преди инсталиране непременно се запознайте с техническите характеристики и препоръките на производителя: възможно е, поради голямото тегло, да се наложи да поканите помощник или дори да наемете екип, за да закрепите тежкия уред.

Всички домакински аспиратори могат да се разделят на 2 категории:

• устройства с въздуховоди, през които отработеният въздух се отвежда във вентилационната шахта;
• уреди от циркулационен тип, които почистват въздуха с помощта на филтри.

Първите притежават по-голяма производителност, но са по-трудни за инсталиране, вторите лесно се монтират на стената, но качествено почистват въздуха само до момента, докато филтрите не се запушат. Но има и трети вариант – комбинирани, които съчетават възможностите на двете категории.

Днес не е трудно да се объркате в асортимента от абсорбатори. В магазините за домакински уреди можете да намерите всичко: от най-простите „козирки“ с въгленови филтри до скъпоструващите „островни“ агрегати, предназначени за монтаж в просторни помещения.

Дори и при бегъл преглед на уредите става ясно, че те се монтират по различен начин. Какво трябва да се вземе предвид при самостоятелния монтаж на битов кухненски абсорбатор?

Ако оставим настрана техническите нюанси на оборудването и се съсредоточим само върху монтажа, ще са полезни следните правила:

• уредът трябва да бъде компактен, подходящ по дизайн и размери, вписващ се в интериора;
• преди монтажа трябва да се подготви мястото: да се провери здравината на носещата стена или да се избере мебелен модул;
• ако газовата тръба минава наблизо, трябва да се обмисли монтаж на конзола или да се избере по-скъп вариант – преместване на тръбопровода;
• според изискванията уредът се монтира на определена височина: 65-75 см за електрически печки, 75-85 – за газови (с изключение на някои модели, които могат да се монтират и по-ниско);
• предварително се планира и инсталирането на въздуховоди – размерите на кутиите или абсорбационните тръби, броят на завоите, „маршрутът“ на преминаване.

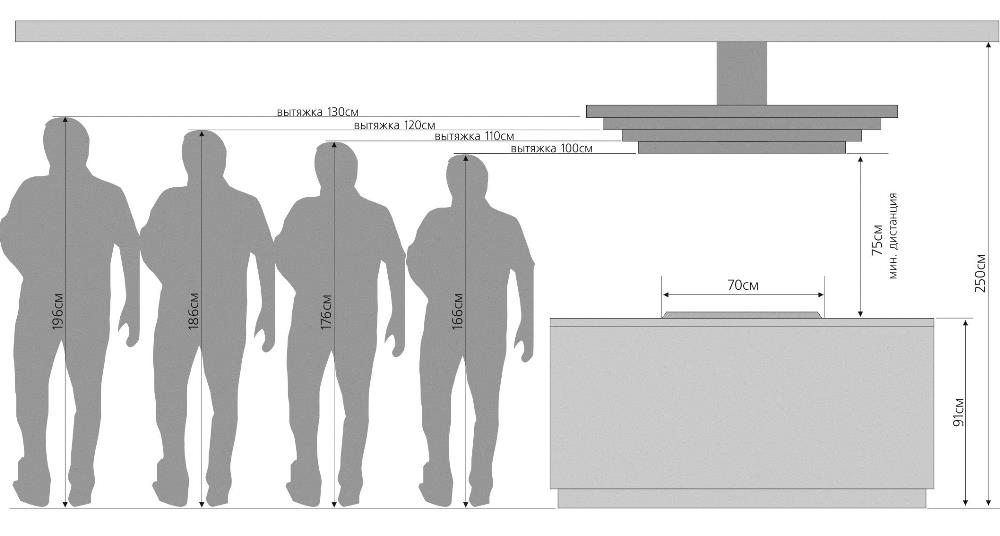

Още при избора на оборудване и височината на монтаж на абсорбатора се вземат предвид такива нюанси като размерите на готварската повърхност и ръста на човека, който ще готви.

Колкото по-широка е печката, толкова по-голям и производителен трябва да бъде абсорбаторът. А от човешкия ръст зависи височината на монтаж – екранът не трябва да пречи на домакинската работа.

В идеалния случай екранът на абсорбатора трябва да е малко по-широк от печката, без значение дали е газова или електрическа, но трябва да се помни, че при изгаряне на газ се отделят продукти на горенето, затова е по-добре да се закупи по-мощен агрегат.

Основни етапи на монтажа на аспиратора

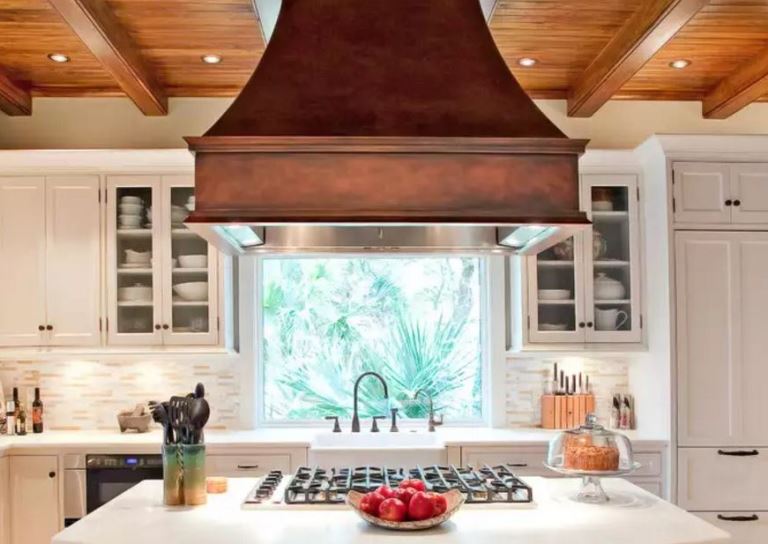

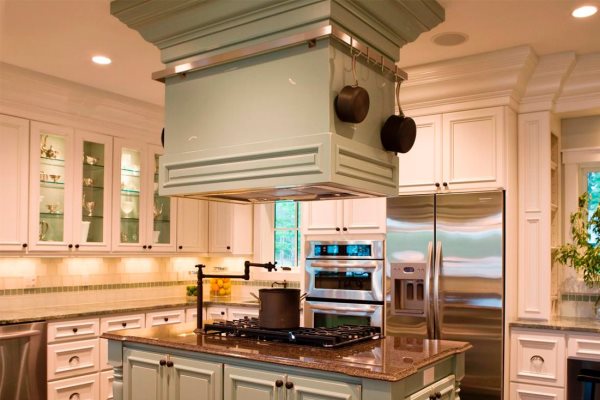

Островните уреди се срещат по-рядко, освен това за техния монтаж препоръчват да се наемат поне двама работници. Затова ще разгледаме как правилно да инсталирате в кухнята абсорбатор от по-прост модел със собствените си ръце – вграден или стенен.

Свързването на оборудването към електрическата мрежа и въздуховода се извършва по едни и същи принципи, но монтажът се осъществява по различен начин: вграденият се интегрира в шкафа, а стенният се закрепя към стената.

Стъпка #1 – подготовка на инструмента и мястото за монтаж

Очаквайте най-големи трудности именно от подготовката, тъй като ще трябва или да дълбаете носеща стена за дюбели, или да изрязвате в шкафчето монтажни отвори.

Процедурите по директния монтаж на корпуса на абсорбатора се извършват лесно, чрез сглобяване и завиване на самонарезни винтове или шурупи.

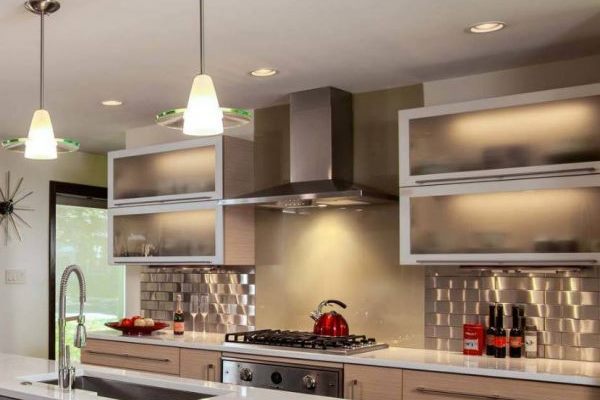

Най-лесни за монтаж са стенните модели, за окачването на които трябва да се монтират или два крепежни елемента, или специална конзола, на която се окачва.

И така, за работата ще са необходими:

• лазерен нивелир;
• ролетка и маркер за маркиране;
• за бетонна стена – перфоратор или ударна бормашина, за дървена – отвертка;
• комплект ключове и отвертки;
• за обработка на шкафа и пластмасовите корпуси – ножовка, електронен лобзик, фреза, шкурка.

Въздуховодът обикновено има сглобяема конструкция, така че ще ви е полезен и уплътнител, за предпочитане силиконов. Препоръчваме всички работи да се извършват в защитни ръкавици, а пробиването на бетонни стени – в специални очила.

Внимателно проучете инструкцията – всички основни правила за монтаж са изложени в нея. Там можете да намерите и схеми с размери, които ще ви трябват на първия етап.

Ако монтажът се извършва на стена, проверете нейната здравина. Обикновено стената, до която се монтира плочата, е носеща, така че не поражда съмнения относно надеждността.

Въпреки това, облицовката може да падне по време на работа, ако това е плочка, декоративен панел от пластмаса или ламинирана плоскост, която, между другото, не се препоръчва да се поставя в близост до газова готварска повърхност.

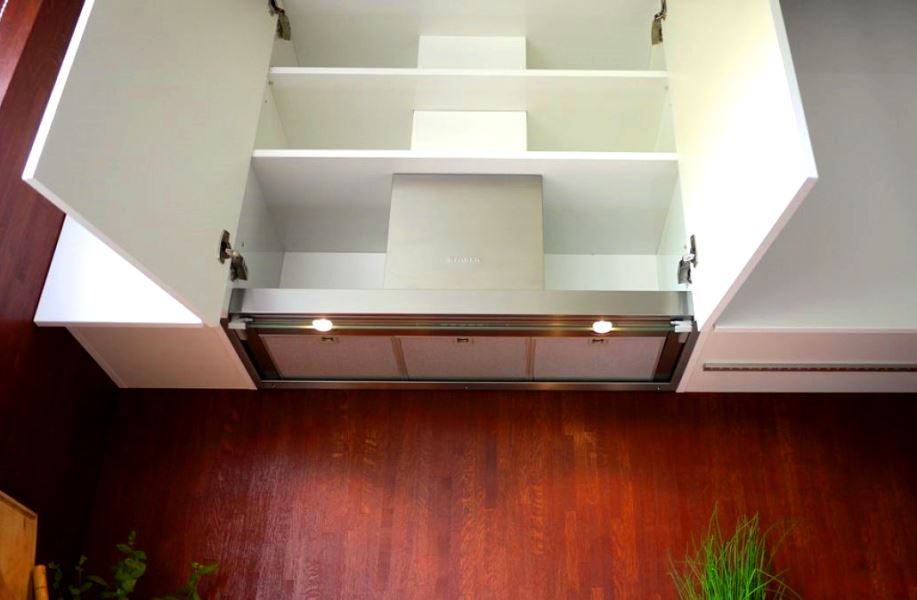

За вградения модел подгответе шкафа – отстранете долната равнина, направете отвор отгоре за извеждане на въздуховода навън. Монтирайте го на място – точно както и съседните шкафове.

Често кухните се произвеждат по поръчка, още след закупуване на абсорбатора, така че собственикът на апартамента трябва само да предостави схемата за монтаж – всичко друго ще направят работниците от фабриката.

Ако въздуховодът ще се „скрива“ зад антресоли или ще се вгражда в окачен таван, това също трябва да се вземе предвид предварително. Поради тази причина монтажът на окачени конструкции обикновено се отлага за накрая, таваните се обзавеждат вече след инсталиране на кухнята.

Стъпка #2 – разопаковане и проверка на комплектацията

За да се уверите, че процесът на инсталиране ще протече гладко, трябва да извадите аспиратора от опаковката и внимателно да прегледате всички негови части.

Понякога това е един голям корпус с ниши за филтри и къс отвеждащ канал, понякога – сложна сглобяема конструкция с голям екран или купол.

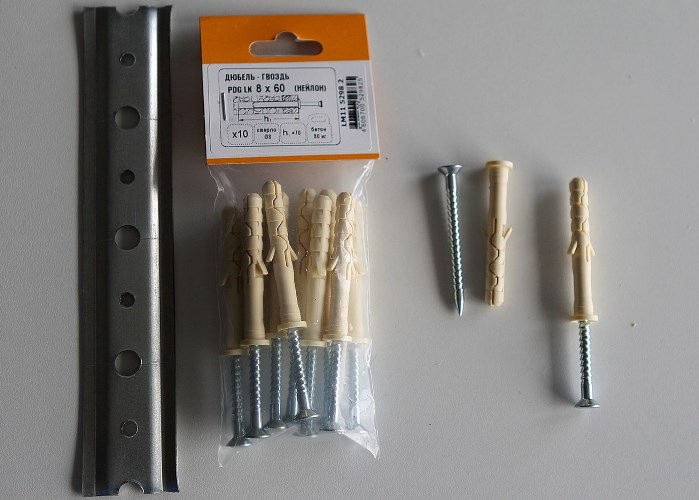

Обърнете внимание на комплекта за закрепване. Не винаги винтовете и скобите отговарят на необходимата здравина – възможно е да се наложи да ги замените с по-надеждни части, подходящи по размер.

Обърнете специално внимание на панела за управление и декоративните части – драскотините и малките вдлъбнатини понякога са резултат от удар и свидетелстват за възможни повреди.

Електрическият проводник с щепсел трябва да бъде херметично затворен с изолация.

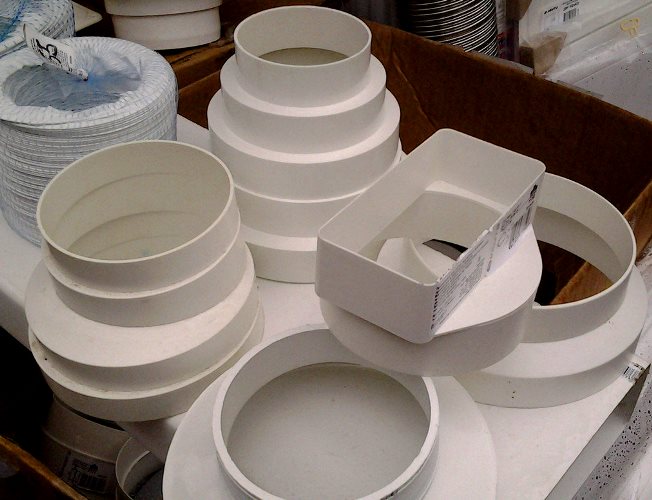

Често в комплекта може да се открие стъпаловиден преходник. Той е необходим за свързване на аспиратора с тръбопровода, по който въздухът се извежда навън. С нож или ножовка трябва да изрежете сегмент, подходящ по диаметър.

Проверете наличието на филтри – те не се доставят с всички модели. Въпреки това при циркулационните и комбинираните аспиратори стартовият комплект обикновено присъства. В него са включени антимазен елемент – метална мрежа, както и въгленови филтри – 1-2 броя.

Ако всичко е наред и не е необходимо да докупувате части за монтажа, можете да пристъпите към маркиране.

Стъпка #3 – маркировъчни работи

Всеки домакински уред ще работи със 100% ефективност, ако е правилно инсталиран, затова първо вземаме ниво, рулетка, молив или маркер и чертаем на стената две перпендикулярни линии.

Първата е вертикала, която върви от печката до мястото на монтажа, която центрира аспиратора и печката, а втората – хоризонтала на работната повърхност на изсмукващото устройство.

Екранът на аспиратора и готварската повърхност трябва да бъдат разположени строго една над друга, успоредно. Изместването е неправилно не само поради изискванията за безопасност или функционалност, но и от естетическа гледна точка.

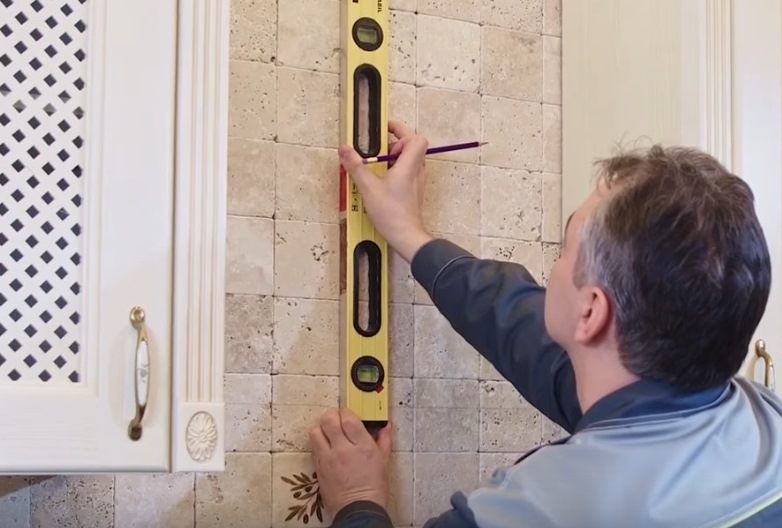

За отбиване на вертикалата и хоризонталата се използва ниво. Ако в процеса на работа забележите, че самата печка е разположена с наклон, по-добре веднага да вземете мерки за нейното изравняване.

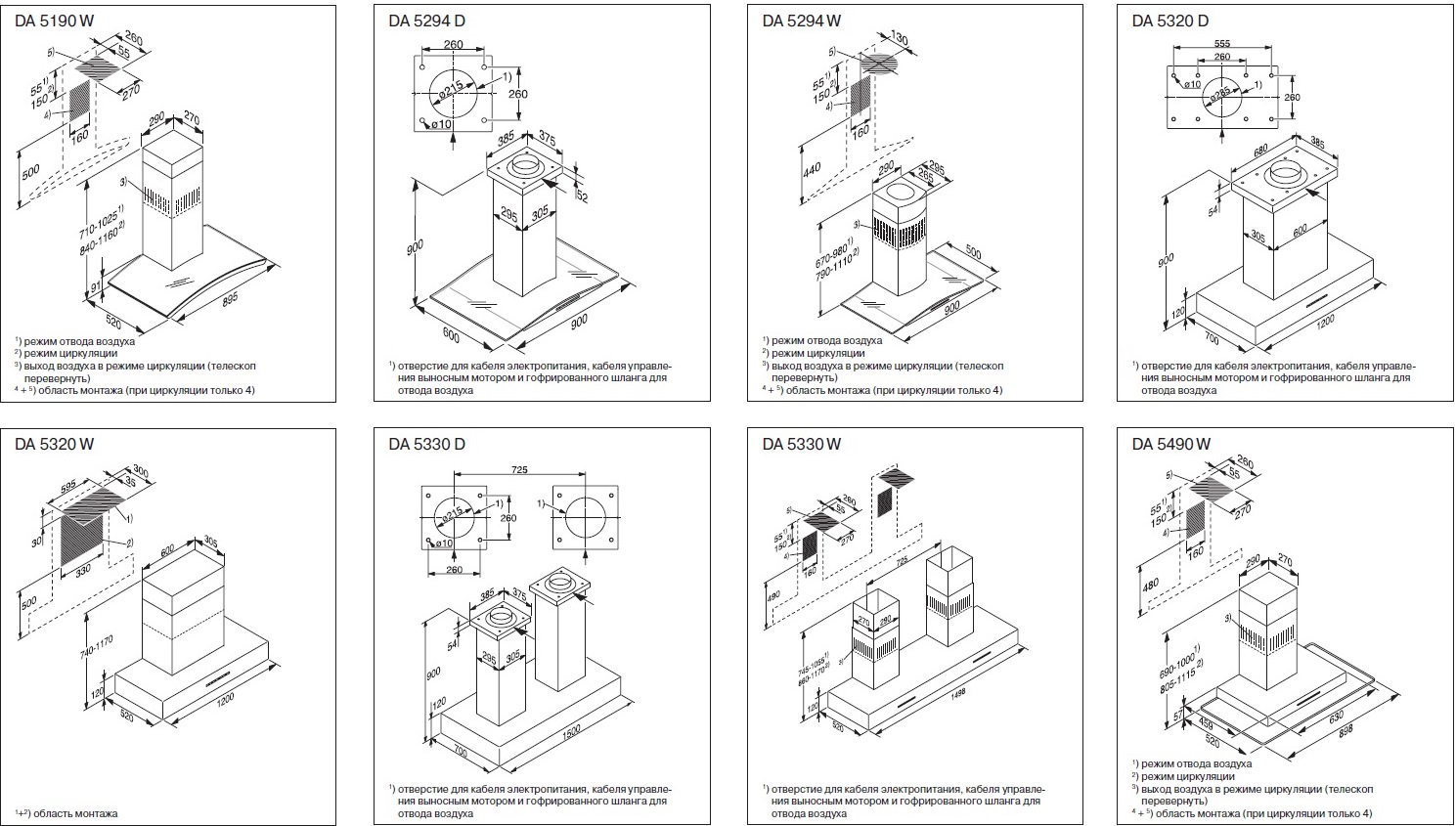

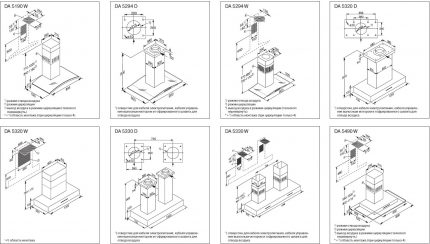

След това трябва да погледнете в инструкцията и според схемата за монтаж да обозначите местата за закрепване на скобата или друго приспособление за окачване на стената.

Ако аспираторът се вгражда в шкаф, тогава просто трябва да вземете корпуса му, да го приложите към стените на шкафа и също да обозначите местата за закрепване.

Сега производителите се стремят максимално да улеснят инсталирането на уредите от самите купувачи, затова комплектоват аспираторите с шаблони и трафарети, с помощта на които бързо и лесно могат да се определят точките на закрепване.

С това маркировъчните работи приключват. Ако планирате да инсталирате въздуховод, препоръчваме предварително да набележите маршрута на прокарване и възможността за фиксиране на тръбите или кутиите към стената (шкафа).

Стъпка #4 – закрепване на аспиратора към повърхността

Процесите на инсталиране на стената и вграждане в шкафа се различават, затова ще разгледаме и двата.

Инсталиране на наклонен стенен модел

Процесът на монтаж на наклонен стенен аспиратор е един от най-простите.

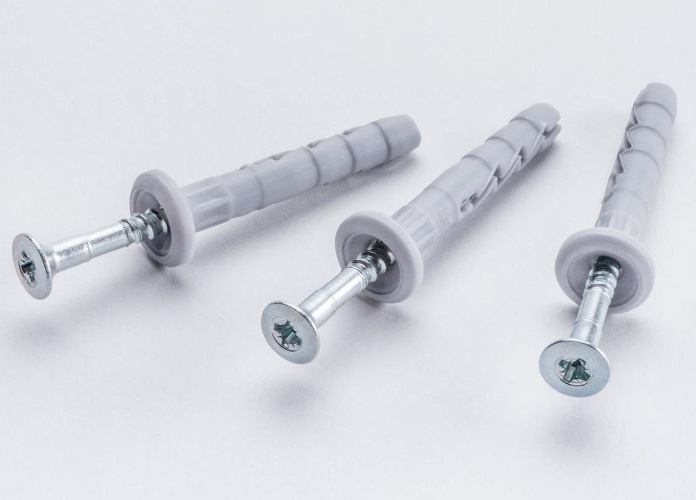

Обърнете внимание, че обикновено в комплекта има набор от крепежи за бетонни или тухлени стени. Ако материалът на основата е различен, ще са необходими други крепежни елементи.

Редът на действията е следният:

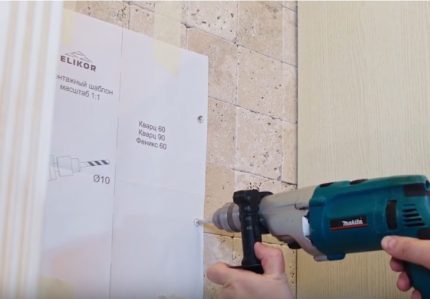

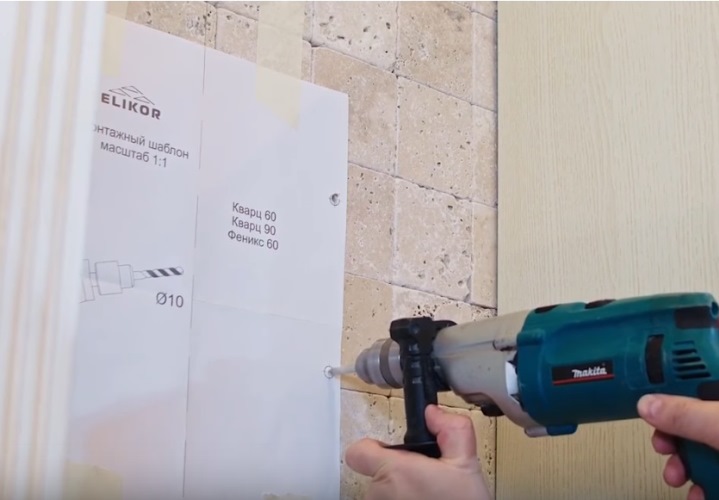

1. С помощта на тиксо фиксираме шаблона на стената така, че хоризонталните линии на хартията и на стената, както и централната линия, да съвпадат по височина.
2. По шаблона пробиваме отвори в стената с бормашина. Обикновено диаметърът им е 10 мм, но е по-добре да проверите в инструкцията. Дълбочината – не по-малко от 50 мм. Ако стената е облицована с плочки, първо използвайте специални свредла, за да не счупите плочката.
3. Махваме шаблона от стената, а в отворите поставяме дюбели 10 мм.
4. В отворите завиваме самонарезни винтове така, че между главата и стената да остане малко разстояние за окачване на устройството.
5. Вземаме корпуса на аспиратора, сваляме и оставяме настрани филтрите. От вътрешната страна на корпуса намираме монтажните отвори, които по форма наподобяват ключалка – окачваме аспиратора на стената чрез тях.

Ако се планира само циркулационна експлоатация на уреда, на този етап инсталирането приключва.

За свързване на въздуховода трябва да се инсталира фалшива тръба.

Фалшивата тръба или фалшивата кутия е декоративен елемент, често с възможност за удължаване благодарение на телескопична конструкция. Служи за маскиране на въздуховода.

Първо инсталираме въздуховода, а след това фалшивата тръба. За нейното закрепване се използват два специални отвора от вътрешната страна на аспиратора и два самонарезни винта, завити в стената.

Когато всички елементи на аспиратора са монтирани, остава да поставите филтрите и можете да преминете към следващите етапи – по-нататъшно инсталиране на въздуховода и свързване към захранването.

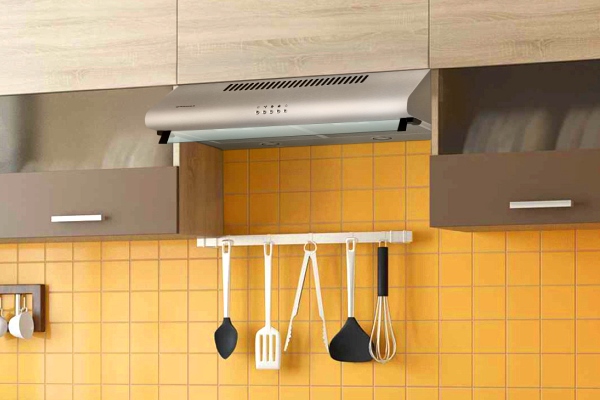

Монтаж на вграден аспиратор

Вграденият аспиратор се монтира по различен начин:

1. Проверяваме с помощта на ниво дали шкафчето е монтирано равномерно спрямо готварската повърхност.
2. Сваляме долния панел на шкафа – рафта, към който ще се закрепва, и с тиксо фиксираме шаблона.
3. С молив или шило отбелязваме по шаблона 4 монтажни отвора – те ще бъдат в ъглите, както и центъра на големия отвор, предназначен за въздуховода.
4. С пергел измерваме радиуса, като използваме същия шаблон, и чертаем кръг, за да изрежем отвора.
5. Вземате дрелката, поставяте свредло 5 мм и пробивате отвори за самонарезни винтове на маркираните места, а след това с прободен трион, точно по окръжността – за въздуховода.
6. Поставяте на аспиратора преходник за свързване към вентилационен канал или тръба.
7. Ако шкафът е малък, закрепвате рафта веднага на аспиратора, а след това фиксирате всичко заедно в модула; ако е голям – първо поставяте „дъното“ на шкафа на мястото му, а след това – аспиратора.
8. Монтирате шкафа на стената.

Последният етап – инсталиране на филтрите и свързване към електрозахранването. С полагането на въздуховода можете да се заемете веднага или по-късно.

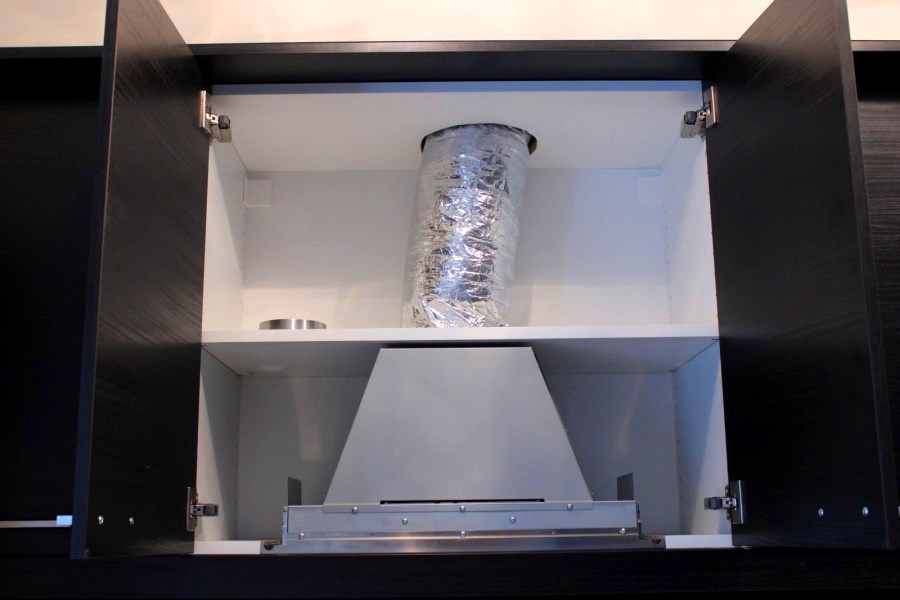

За да вкарате тръбата вътре в шкафа, ще трябва да реконструирате и горния панел – да изрежете отвор по диаметъра на въздуховода. Ако в шкафа има допълнителни рафтове, ще трябва да работите и с тях.

Шкафът с аспиратор не е чисто технически, тоест може да се използва за продукти с дълготрайно съхранение, съдове или кухненски прибори.

Стъпка #5 – инсталиране на въздуховода

Въздуховодът – канал за извеждане на изпарения и продукти на горене навън. С единия край той се свързва с преходника на аспиратора, с другия – с отвора, водещ към вентилационна шахта или пробит в стената на къщата.

Вторият вариант е подходящ само за частни домове.

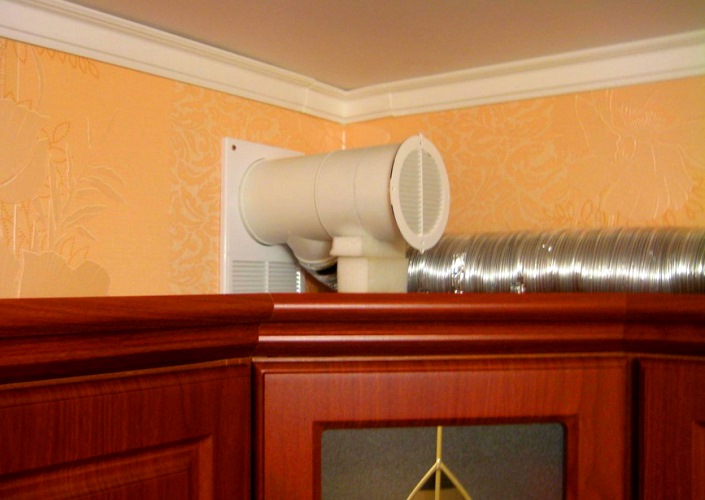

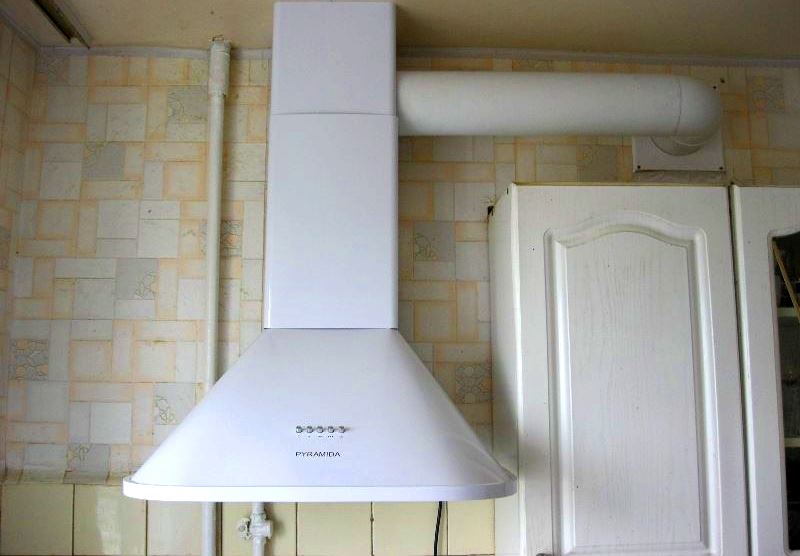

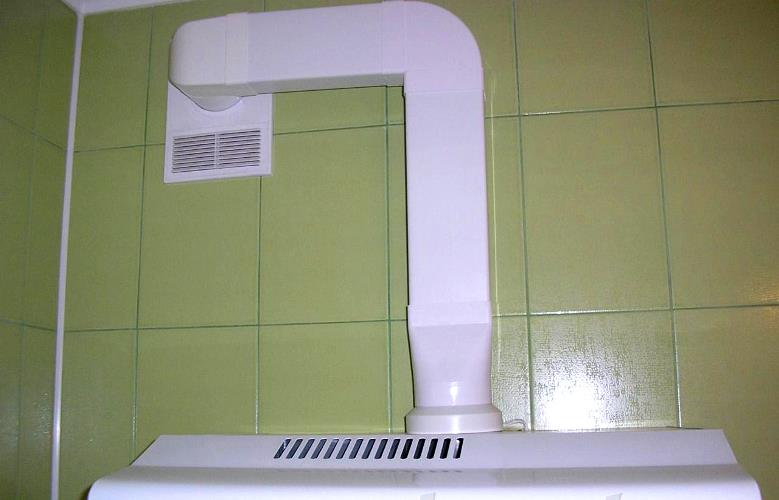

Пример за въздуховод, водещ от аспиратора до вентилационния отвор в стената. Той е неразглобяем, тъй като се състои от пластмасови части, свързани помежду им с уплътнител.

Да подберете части с необходимите размери, да направите изчисленията и да съставите схема не е трудно. Но е важно да вземете предвид един момент: да не затваряте плътно вентилационния отвор с канал от аспиратора, иначе ще бъде нарушена естествената вентилация на помещението.

Съществуват два начина за запазване на приточно-смукателния въздухообмен:

• да инсталирате двойна решетка, едната половина на която остава отворена, а втората представлява отвор за свързване на тръбата;
• да оборудвате изходния отвор с клапан, който можете при необходимост да отваряте/затваряте.

Решетката е добра с това, че винаги е отворена и не изисква допълнителни действия.

Двойни пластмасови решетки за оборудване на изхода в шахтата можете да закупите в магазина, а можете да ги направите сами, като леко усъвършенствате конструкцията на вече инсталираната.

Някои фабрични модели решетки са оборудвани с изходна тръба (патрубка), улесняваща свързването на тръба или канал.

Плюсът е, че можете да подберете модел според определени размери или форма на отвора.

Модули с клапан също се продават в магазините, но конструкцията им е толкова проста, че при желание може да се използва фрагмент от въздуховод, за да се направи изход с перде в противоположната страна

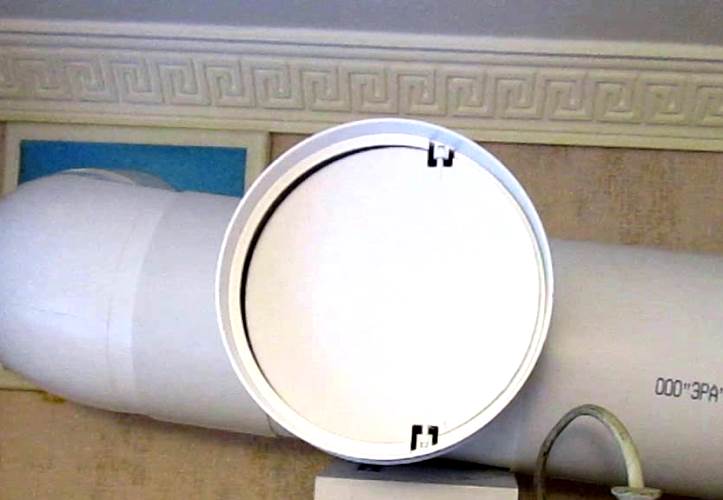

Ако сте загрижени за естетическата страна на въпроса, можете да изберете модел с обратен клапан, който се монтира от страна на шахтата.

Като въздуховоди се използват пластмасови кутии, гофрирани тръби, специални вентилационни тръби с фитинги.

Как да ги свързвате помежду си и да ги закрепвате по стени, таван или шкафове, зависи само от вида на каналите и условията на монтаж.

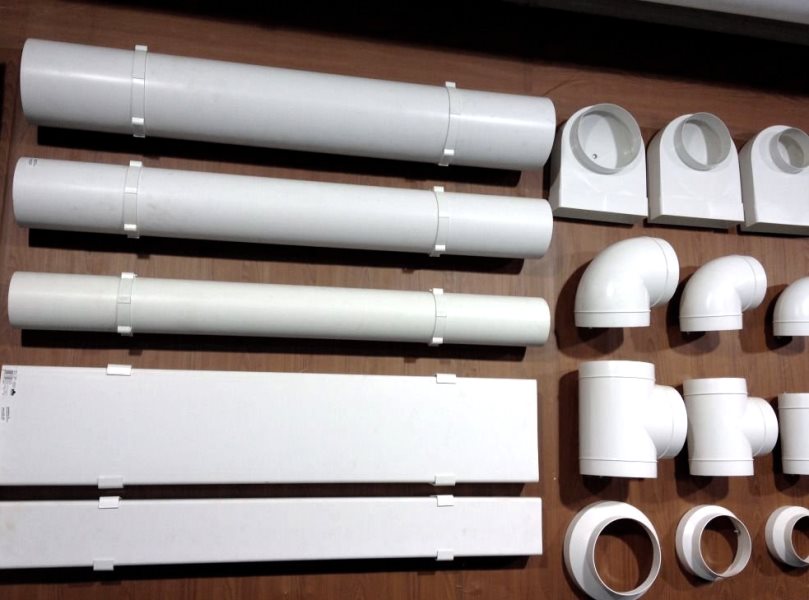

Пластмасовите въздуховоди с кръгло и правоъгълно сечение са представени в голям асортимент, затова винаги може да се избере сглобяем комплект за конкретна схема

Гофрираната тръба преди монтаж е желателно да се разтегне – да се надене на патрубка, а след това максимално да се издърпа към вентилационния отвор. Множеството вдлъбнатини и издатини крие риск въздуховодът бързо да се запуши с мазнина и сажди.

Стъпка #6 – свързване към електрическата мрежа

Битовите абсорбатори по мощност не могат да се сравняват със същите перални машини или климатици, затова за свързване на устройството е достатъчен обикновен контакт. По-добре е да го поставите до уреда, отдясно или отляво.

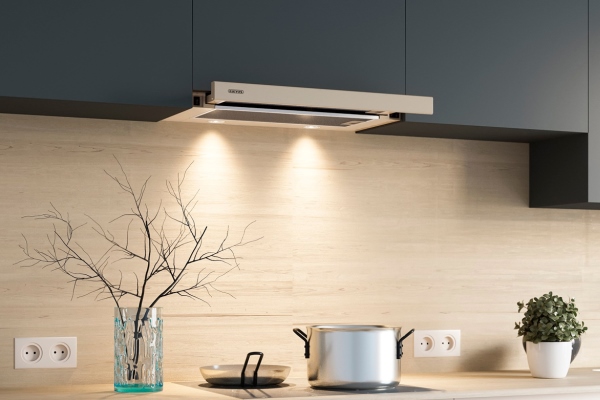

Ако абсорбаторът е вграден в шкаф, то контактът се поставя под него.

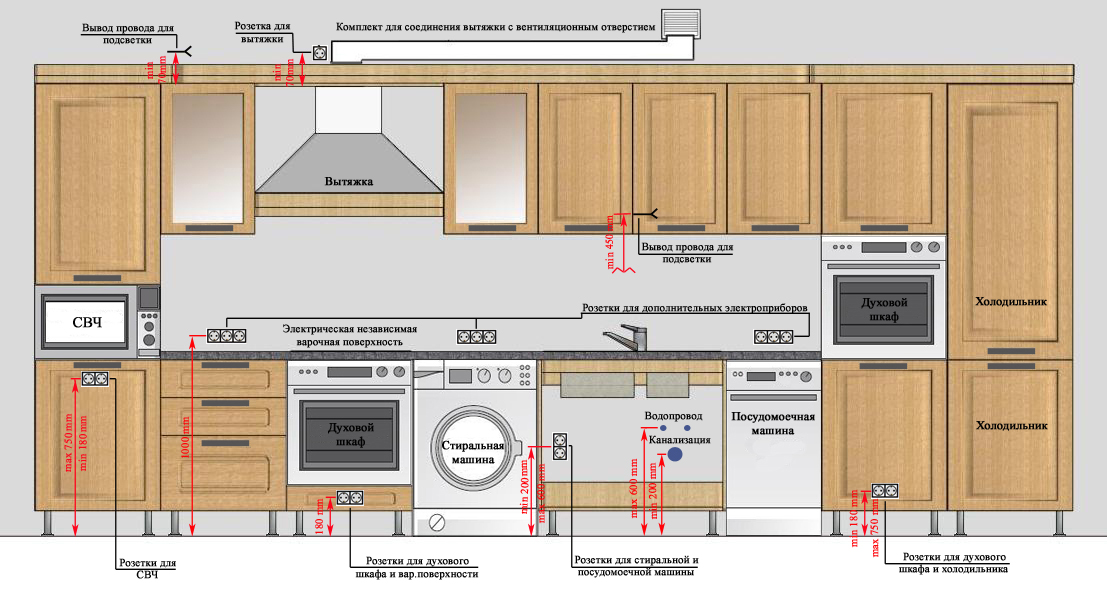

Обикновено над кухненските висящи шкафове остава малък участък от стена под тавана. Той също може да се използва за поставяне на контакт, единственото неудобство е високото разположение.

При устройството на електрическа точка трябва да се помни за два нюанса: високата влажност и задължителното заземяване. Първото е лесно да се изпълни, като се купи електроинсталация с клас на защита от IP44 и нагоре. С второто могат да възникнат проблеми, особено ако многоетажната сграда е стара.

Не препоръчваме да извършвате сами каквито и да било действия, задължително поканете електротехник. Той ще намери изход от положението, а освен това ще монтира липсващите автомати за защита на битовите уреди.

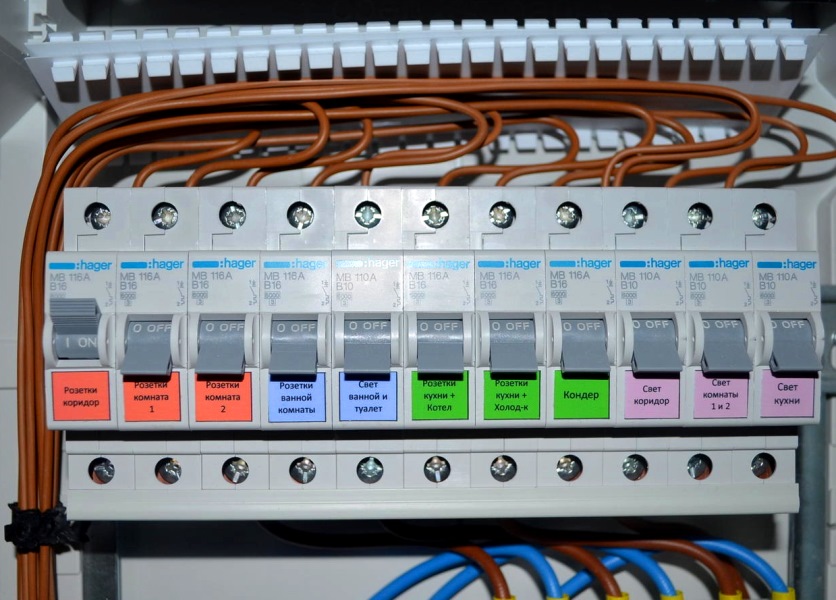

Ел. табло, монтирано направо в апартамента или на площадката, трябва да се доработи чрез включване в ел. схема на ПЗУ и автомати за защита на „кухненските“ линии

След монтажа на абсорбатора и свързването му към електрозахранването трябва да се извърши тестване, като предварително се монтират филтрите.

Изводи и полезно видео по темата

Вграден модел – подробен инструктаж:

Видео-практикум по монтаж на «слайдера»:

Как да инсталирате и свържете куполния модел:

Пример за монтаж на въздуховод от пластмаса:

Монтирането на абсорбатор е една от онези домакински задачи, които можете да изпълните сами, без да привличате специалисти. Основното ръководство за монтаж винаги е инструкцията на производителя, останалото зависи единствено от конкретните условия.

Въпреки това, при всякакви отклонения от препоръките на производителя, не забравяйте изискванията за инсталиране и експлоатация на електрически уреди, вентилация и готварски повърхности.

Имате ли какво да добавите или имате въпроси относно инсталирането и свързването на кухненски абсорбатор? Може да оставяте коментари към публикацията, да участвате в дискусиите и да споделяте своя опит от монтажни дейности. Формулярът за контакт се намира в долния блок.
