Климатик с приток на свеж въздух: устройство и избор на приточна сплит-система

В топли и комфортни домове често възникват проблеми с естествената вентилация, поради което съдържанието на кислород рязко спада. Това се отразява на здравето и активността на собствениците на жилища и работниците в предприятията.

За решаване на проблема се използва приточна вентилация от принудителен тип. Съвременният климатик с приток на свеж въздух е образец на ефективно и достъпно климатично оборудване. Ще разкажем как работи оборудването и как да го изберем правилно.

Сравнение на обикновени и приточни климатици

Разпространена сред потребителите грешка е, че смятат всяка система за климатизация за вентилационна. Всъщност в режим на активен въздухообмен с външни въздушни маси могат да работят само някои видове оборудване. За да стане по-ясно, нека първо разгледаме устройството на обикновена сплит-система.

Климатиците за битово предназначение, които обикновено се наричат сплит-системи, представляват комплект от два отделни модула, които имат различна една от друга конструкция и са разположени на различни места.

Първият модул е изпарителен блок, който се монтира на пода, окачва се на стената или частично се маскира с таванна облицовка. Вторият модул е външно компресорно-кондензаторно устройство, което обикновено се монтира на фасадата на сградата.

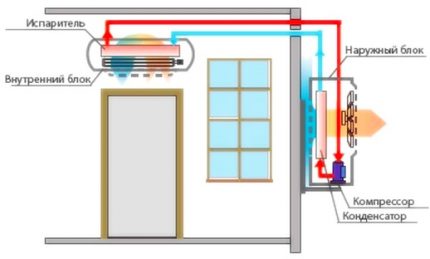

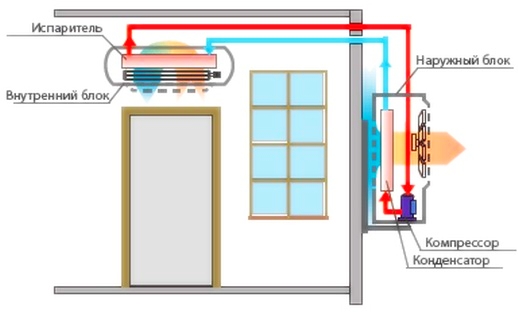

Схематично изображение на устройство с вътрешен модул, закрепен на стената. Двата модула са свързани помежду си с тънки медни тръби, по които се движи фреон. Тръбите се скриват в канали под декоративното покритие или в пластмасови кутии (+)

Принципът на работа на климатика е прост. През всмукателните решетки стайният въздух постъпва вътре в блока, където се охлажда, а след това се извежда навън през въздуховодите. Промяната на температурата на въздуха се основава не на производство на студ, а на пренос на топлинна енергия.

Носител е фреонът, който постъпва във външния модул в газообразно състояние, а се връща в течно. За да премине в газообразна фаза, фреонът отнема част от топлината на отработения въздух в изпарителя.

Всъщност не се осъществява подмяна на въздушните маси, а охлаждането (както и нагряването и филтрацията) се извършва чрез рециркулация. Приточното оборудване е устроено по друг начин. Пример за сплит-система с организиране на приток на свеж въздух е устройство от канален тип.

Схема на конструкцията на канален климатик, който изпълнява функциите на вентилация и регулиране на температурата вътре в помещението. Задължителен елемент на конструкцията е нагревател, вграден в тръбата (+)

Разбира се, обикновените сплит-системи са лесни за монтаж, притежават множество допълнителни функции, имат красив модерен дизайн, но те, за разлика от приточните, не освежават въздуха в помещението – и това е основният им недостатък.

Каква е особеността на мултисплит-системите?

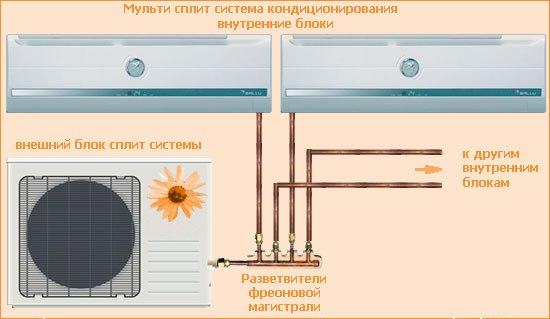

Говорейки за климатиците в общ смисъл, е необходимо да споменем и за мултисплит-системите, които се използват също за оборудване на многостайни апартаменти, частни къщи, офисни и промишлени сгради.

От обикновените те се отличават по това, че имат само един външен блок, докато вътрешните могат да бъдат няколко. Минималният брой е два модула, а максималният е ограничен до четири. Ако се използва по-голям брой вътрешни блокове, системата ще загуби своята производителност и ще работи не на пълна мощност.

Броят на тръбопроводите се увеличава, съответно се повишава цената на оборудването и се усложнява монтажът на някои части от конструкцията. Важно е да се създадат условия за полагане на всички свързващи елементи (+)

Мултисплит-системата не се използва винаги, а само в отделни случаи, когато инсталирането на голям брой външни блокове е невъзможно по редица причини:

• сградата е исторически или архитектурен паметник;
• съществува забрана за инсталиране на външни блокове на фасадата;
• за окачване на оборудването архитектурата на сградата предвижда определени места, ограничени по площ.

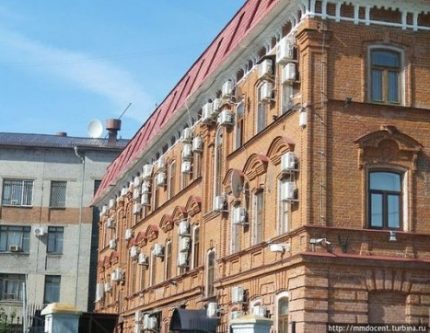

Понякога от монтирането на голям брой външни модули се отказват по естетически съображения: красивата фасада на сградата, окичена с габаритни корпуси, изглежда непредставително.

В правилата за благоустрояване на големите градове периодично се внасят поправки, забраняващи поставянето на климатици на фасади, които гледат към централните улици. Изходът е монтиране на блока на дворовата стена на сградата

Предимство на мултисистемата е инсталирането на един външен модул, а недостатъците са сложните работи по монтажа на тръбопроводите, намаляването на производителността и надеждността. Освен това, всички вътрешни модули трябва да работят в идентични режими: или на отопление, или на охлаждане.

Приточни канални модели

Функцията за заместване на отработените въздушни маси с въздух отвън е напълно реализирана само при каналните климатици, затова ще разгледаме техните експлоатационни качества по-подробно.

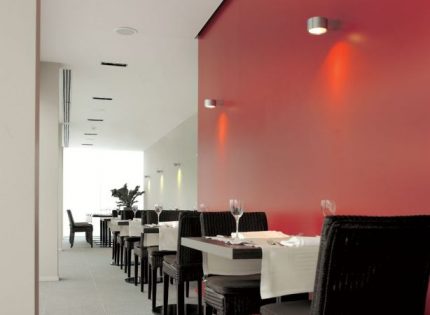

Правилно изчислена и инсталирана канална сплит-система се справя както със задачите на вентилацията, така и с контрола върху микроклимата в помещенията.

Отличителни черти на климатика с приток

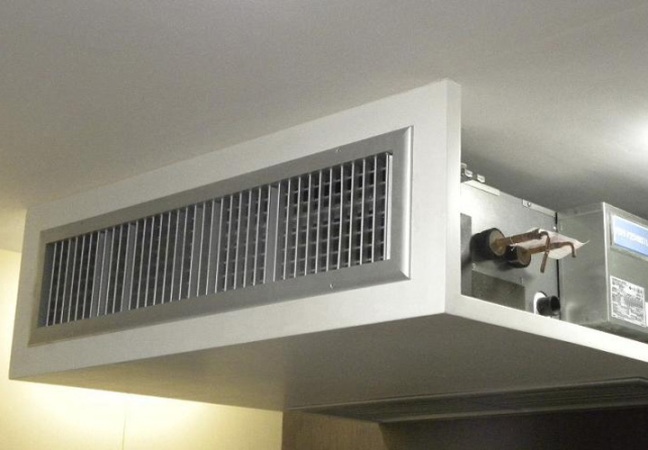

Рециркулационните модели на каналните климатици (КК) по принципа на работа са близки до обикновените сплит-системи, но се различават по конструкция и място на монтаж. Вътрешните модули се вграждат в окачени таванни конструкции, а по каналите, които ги свързват с външния блок, циркулира въздух.

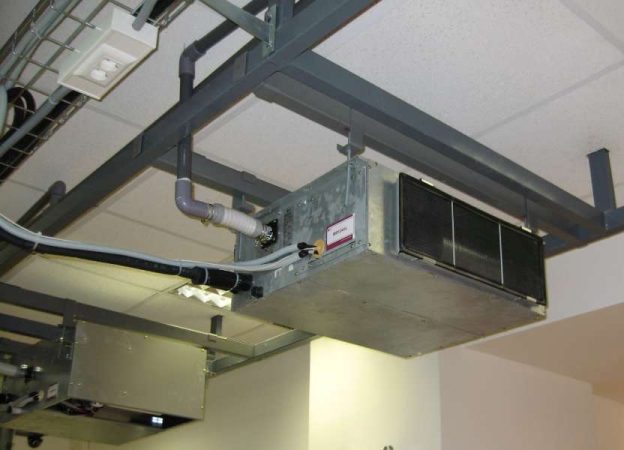

Ето как изглежда прост рециркулационен модел, който не е способен да подава свеж въздух. За да може системата да изпълнява приточна функция, е необходим вграден нагревател. Това се регламентира от правилата на СНиП, според които долният праг на температурата на въздушните маси, постъпващи отвън, трябва да бъде +14 °C.

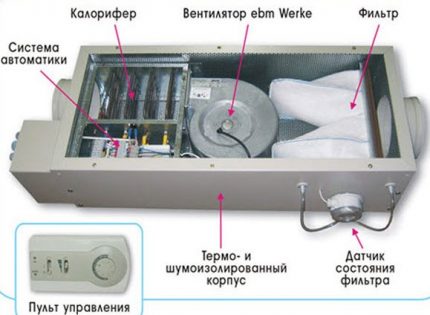

Ако навън температурата на въздуха е над -15 °C, с функцията на отопление се справя топлинна помпа. При по-ниски температури обаче се използват модели климатици с водни или електрически нагреватели. Оборудването, което осъществява нагряването, може да бъде както допълнително инсталирано, така и вградено.

Системата за нагряване е оборудвана с блок за автоматика, благодарение на който се осъществява регулиране на подаването на свеж въздух в различни режими, в зависимост от сезона. Управлението на автоматичния блок се извършва с помощта на дистанционно управление.

Програмируемите приточни системи са по-скъпи от обикновените стайни модификации с настенна инсталация, но са много по-ефективни и функционални от тях именно благодарение на съчетаването на вентилация и климатизация. Количеството кислород във въздуха отговаря на санитарните изисквания, температурата лесно се регулира, а външният вид не създава дискомфорт, тъй като всички работни части на системата се намират в невидима зона, над тавана.

Принцип на работа на приточната система

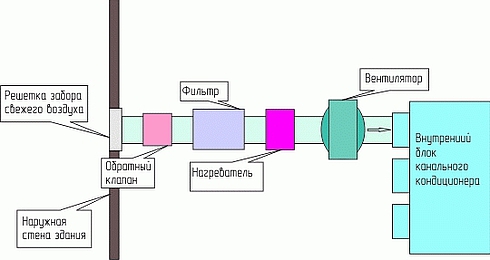

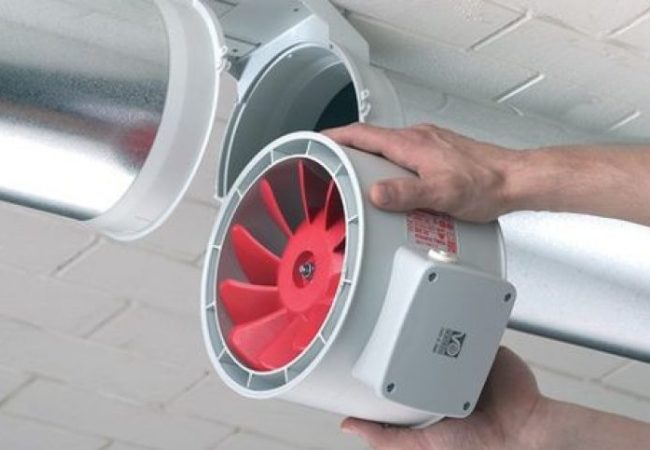

За транспортиране на въздух от улицата в помещенията са предвидени въздуховоди, каквито няма при обикновените сплит-системи. Първо въздухът от улицата през външния блок се премества в изолиран канал, след това – в смесителната камера. Там постъпващият въздух се съединява с отработения, като го освежава.

След това въздушната смес преминава през филтрите и, според избрания режим, се обработва. Извършва се изсушаване, нагряване или охлаждане на въздушните маси. След това почистеният, филтриран, частично освежен въздух с зададена температура постъпва в помещенията.

Каналните модификации с подмес се прилагат в големи по обем помещения, които са разделени помежду си с некапитални прегради. Това са апартаменти с тавани от 3 м, поликлиники, заведения за хранене, спортни и образователни учреждения, офиси и др.

Като правило, поддържаната температура изцяло зависи от сезона. През лятото приточните канални климатици работят за охлаждане, през зимата – за отопление. През хладния сезон е достатъчно функционирането на термопомпата, калориферът през този период може да не се използва.

Видове оборудване с подмес

Както вече разбрахте, със смяната на въздуха със свеж се справя напълно само каналното оборудване с въздуховоди и отопление. Въпреки това някои модели от други типове също могат да осъществяват вентилация, но в рамките на 10% от своята производителност.

Делът на свежия въздух често се нарича «подмес», а основната част от въздушните маси заема обработената във вътрешния блок «отработка».

Традиционни стенни модели

Моделите, чийто вътрешен блок се монтира на стената, са най-търсени за благоустрояване на жилищни помещения.

Съществуват модели, осигуряващи комфортен микроклимат на площ от 10 м², но има и по-мощно оборудване, предназначено за зали до 100 м². Неотдавна се появиха инверторни модели, оборудвани с приточно-изсмукващ вентилатор.

Независимо дали климатикът работи в режим на отопление или охлаждане, паралелно може да функционира приточно-изсмукваща система. Пример за стенен уред с функция за подаване на въздух от улицата е серията Еър Ексчейнджър на известната марка ХИТАЧИ.

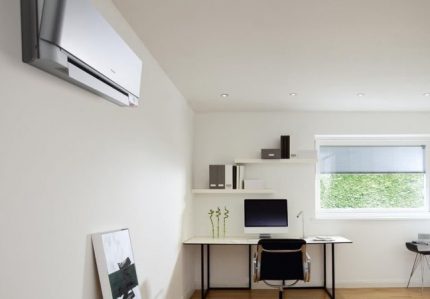

Преди подаване в стаята въздушната смес се пречиства от система филтри от отработени газове, въглероден диоксид, формалдехид и др., като при това се унищожават неприятните миризми.

Стенният изпарителен блок се инсталира на всяко място в стаята, но предпочитана е зоната до прозореца. Колкото по-къса е магистралата между вътрешния и външния блок, толкова по-висока е продуктивността на работа на оборудването. Стенните модели се отличават с приятен дизайн и голям набор от допълнителни опции.

Касетни системи за климатизация

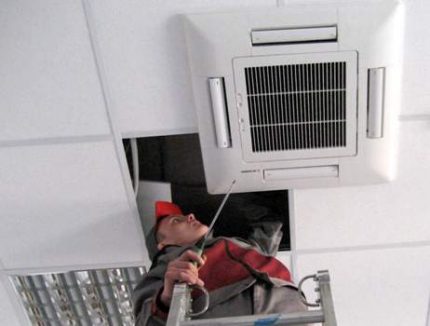

В обществените сгради често се срещат климатици с вътрешни модули от касетен тип. Подобни системи са подходящи за обслужване на големи площи – от 40 м² до 150 м². Те притежават висока производителност и се отличават с минимални нива на шум.

Работната част на моделите е разположена над окачената таванна конструкция, като видима е само декоративната решетка със стандартен размер 60х60 см. Подвижните части на решетката се управляват от дистанционното управление или от панела за регулиране, монтиран на стената.

Производителността на касетните климатици е от 3 кВт до 15 кВт, а основните функции са понижаване на температурата в залата или работа в режим на термопомпа.

Разпространена е конструкция, при която всмукването на въздух от залата се осъществява през централен отвор, а подаването – по четири направляващи в различни посоки. Ако се използва една касета, тя се монтира в окачената конструкция в центъра на помещението.

На пазара могат да се намерят както традиционни модификации, така и касетни системи с примесване на свеж въздух. Например, климатиците Airwell CK са предназначени за монтаж на мултисплит системи и, благодарение на вградения нагревател и въздуховодите, осъществяват дозирано подаване на свеж въздух.

Предимствата са красив дизайн и висока производителност, а недостатъкът е монтаж само в окачена конструкция.

Подови и таванни устройства

В някои помещения няма условия за монтаж на касетни модели, а производителността на стенните климатици не е достатъчна. В този случай се използват универсални под-таванни устройства, които имат крепежи както за монтаж на пода, така и за окачване на тавана.

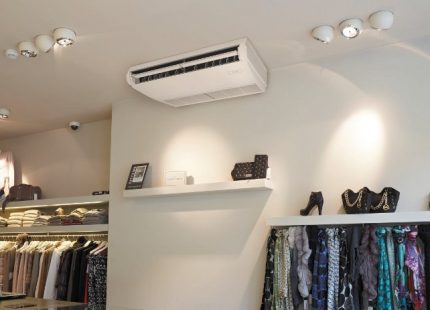

В производството на под-таванни устройства с примесване на 10% свеж въздух се специализира японската компания Daikin. Новите приточни модели спестяват до 30% електроенергия и имат висока цена – от 600 евро нагоре.

Кондиционирането се осъществява благодарение на струя пречистен въздух, която се насочва покрай тавана или стената – в зависимост от мястото на монтаж. Най-високата мощност на устройствата е 15 кВт, но за относително малки помещения (40 м²) е достатъчно оборудване с параметри 5-6 кВт.

Колонни модели сплит-системи

Както подсказва името, климатиците по форма наподобяват колони, които се издигат към тавана. Те превъзхождат останалите видове по мощност (средно 17 кВт) и могат да обслужват помещения с площ до 180 м².

Принципът на работа на моделите от колонен тип е същият като при предишните климатици, но те се различават по подаването на пречистен въздух. Струята не се насочва по стените или в центъра на помещението, а към тавана. Там охладеният въздух се разпръсква в различни посоки и се спуска, измествайки вече затопления.

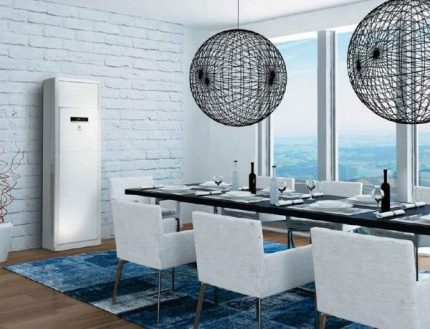

Пример за колонно устройство с режим на приток – General Climate GC. Въздухообменът е над 1900 м³/ч, а мощността на отопление – 22 kW. Цената – 1090 €.

Рециркулационните модели с частично примесване на чист въздух притежават висока производителност, но нивото на шум при тях е по-високо, отколкото при стенните видове – до 50 dB.

Предимства на мултизоналното климатизиране

Мултизоналното обслужване на помещения е по-усъвършенстван вариант на мултисплит системите, който създава определен микроклимат на голяма площ. Принципната разлика от стандартните сплит системи е увеличената дължина на магистралите, свързващи модули, разположени на различни места.

Предимства на мултизоналната система:

• към 1 външен блок могат да се свържат до 20 вътрешни;
• разстоянието от вътрешните модули до външния – до 150 м (в някои случаи – повече);
• разликата във височините между модулите – 50 м.

Благодарение на изброените параметри външният модул се инсталира на най-удобните отдалечени места – на таван, покрив, в двора зад ограда и т.н.

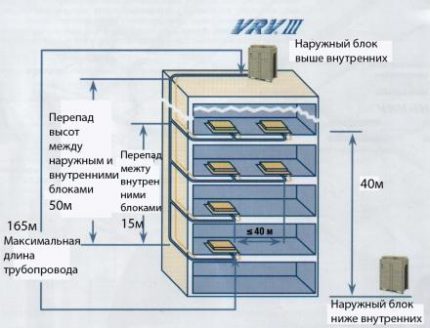

Схема на възможен монтаж на външния блок. Ако по някакви причини не може да се осъществи монтаж на покрива, модулът се инсталира точно в двора на къщата, като се осигури безопасност.

Мултизоналната система е по-икономична, тъй като управлението на инверторно климатично оборудване позволява промяна на мощността на системата в зависимост от броя на функциониращите вътрешни блокове.

При това могат да се прилагат абсолютно различни по тип и производителност модули. Регулирането и контролът върху работата на цялото оборудване могат да се извършват в системен режим, от един пулт.

Ще можете да сравните обикновена и инверторна климатична инсталация и да получите представа за техните плюсове и минуси, като прочетете предложената от нас статия. Преди да направите решаващия избор, си струва да се запознаете с полезна информация.

Съвети за избор на климатици

Преди закупуването на сплит система за домашна употреба или за използване в офис е необходимо първо да се реши дали е необходима вентилация. Възможно е помещението да е оборудвано с ефективна вентилационна система и да не се нуждае от допълнителни устройства от подобен тип.

Ако въздухообменът е слаб, обърнете внимание на моделите на приточни климатици.

За стаи с високи тавани подхождат всякакви вградени модели – канални, касетъчни. Но не забравяйте, че за прикриване на работните елементи ще трябва да се изгради окачена конструкция.

Ако таваните са ниски (например 2,5 м), идеята с таванните модели няма да е подходяща. Възможно е, според техническите характеристики, да се избере устройство с настенен модул, което едновременно осъществява смесване на въздух от улицата.

За големи по площ стаи ще е необходима по-производителна модел, например с подово-таванен монтаж. Холовете на хотели, фоайетата и вестибюлите се отличават с големи обеми. Допълнително към каналните системи в тях се инсталират колонни модели, отличаващи се с производителност и висока скорост на въздухообмен.

Независимо от типа на устройството, е необходимо да се анализират неговите технически характеристики и експлоатационни качества: да се уточни, за каква площ е предназначена моделът, каква е неговата мощност, възможно ли е свързване на допълнителни модули.

Най-новите програмируеми климатици с голям списък от допълнителни опции са значително по-скъпи, но някои функции наистина са важни.

С ориентирите за избор на сплит-система за обзавеждане на крайградска къща и градски апартамент ще ви запознае следващата статия, съдържаща информация с отговори на въпроси на потенциални купувачи.

Изводи и полезно видео по темата

За да разберете по-добре устройството и принципа на функциониране на приточните сплит-системи, предлагаме да изгледате видеоклипове с обзорен характер.

Видео #1. Преглед на каналните климатици Хайер:

Видео #2. За предимствата на моделите от канален тип:

Видео #3. Повече за мултизоналните системи:

За да обогатите въздуха в стаята с кислород, не е задължително да държите отворен прозорец или да инсталирате допълнителна вентилация. Понякога е достатъчно правилно да изберете модел климатик, който при необходимост не само ще охлади/загрее стаята, но и ще осъществи въздухообмен.

Моля, пишете коментари в разположения по-долу блок. Възможно е да са ви известни незасегнати в статията нюанси на избор и монтаж на климатици, осигуряващи доставка на свеж въздух. Задавайте въпроси, споделяйте полезни сведения и собствено мнение, публикувайте тематични снимки.
