Регулатор на скоростта на въртене на вентилатора: видове устройство и правила за свързване

Вентилаторът е един от незабележимите, но изключително важни уреди, които помагат да се създадат благоприятни условия за работа, почивка и просто приятно прекарване на времето.

Без него не могат да функционират компютри, хладилници, климатици и друга техника. За максимално ефективна работа на различни устройства се използва регулатор на скоростта на въртене на вентилатора.

От нашия материал ще научите какви видове регулатори има, за особеностите на тяхната работа. Също така ще разкажем как да сглобите уреда със собствените си ръце и какво ще ви трябва за това.

Видове и особености на устройството

Съществуват множество видове вентилатори, те са задействани в работата на системи за климат-контрол, компютри, лаптопи, хладилници и много друга офис и битова техника.

За да се контролира скоростта на въртене на лопатките му, често се прилага малък елемент – регулатор. Именно той позволява да се удължи срокът на използване на оборудването, както и значително да се намали нивото на шум в помещението.

Предназначение на уреда за управление на скоростта

Когато климатикът или вентилаторът постоянно работят в режим на максимална мощност, предвидена от производителя, това се отразява неблагоприятно на експлоатационния срок. Отделните части просто не могат да издържат на такъв ритъм и бързо се чупят.

Затова често могат да се срещнат препоръки да се направи запас по мощност при избора на различни видове оборудване, за да не работи на предела.

За забавяне на скоростта на въртене на вентилатора се използва регулатор. Освен това има модели, които обслужват както един, така и няколко канала едновременно. Например, 6-канален.

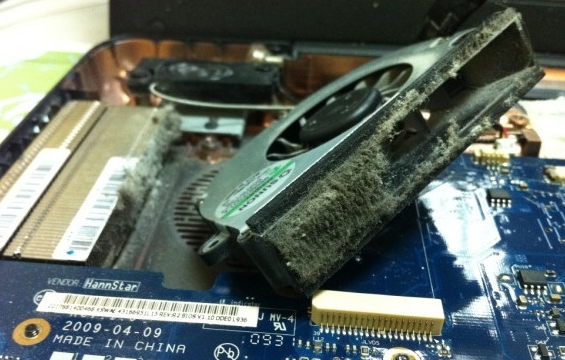

Също така често в хладилни инсталации, компютри и друга техника определени елементи се прегряват по време на работа. За да не се разтопят, производителят е предвидил тяхното охлаждане чрез работещи вентилатори.

Но не всички изпълнявани задачи изискват максимална скорост на движение на вентилатора/кулера. При офисна работа на компютъра или поддържане на постоянна температура в хладилната инсталация натоварването е значително по-малко, отколкото при изпълнение на сложни математически изчисления или замразяване съответно. А вентилаторът, който няма регулатор, ще се върти с еднаква скорост.

Производителите предлагат различни модели регулатори, които могат да се инсталират с помощта на препоръките от инструкцията.

Скупчване на голямо количество мощна техника, функционираща в едно помещение, е способно да създава шум на ниво от 50 децибела и повече поради едновременно работещи вентилатори на максимални обороти.

В такава атмосфера на човек му е трудно да работи, той бързо се уморява. Затова е целесъобразно да се използват уреди, способни да намалят нивото на шум на вентилатора не само в производствени цехове, но и в офисни помещения.

Освен прегряване на отделни части и намаляване на нивото на шум, регулаторите позволяват рационално използване на техниката, като намаляват и увеличават при необходимост скоростта на въртене на лопатките на оборудването. Например, в системи за климат-контрол, използван в много обществени места и производствени помещения.

Една от важните части на умните уреди за таванно вентилиране на помещението са регулаторите на обороти. Тяхната работа се осигурява от показателите на сензорите за температура, влажност, налягане. Вентилаторите, използвани за разбъркване на въздуха в помещението на фитнес зала, производствен цех или офис кабинет, помагат да се спестят средствата, изразходвани за отопление.

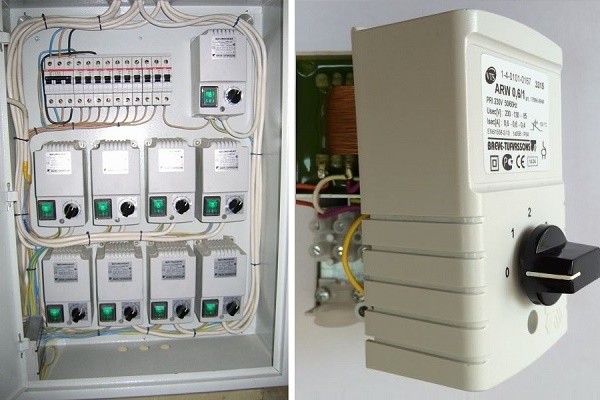

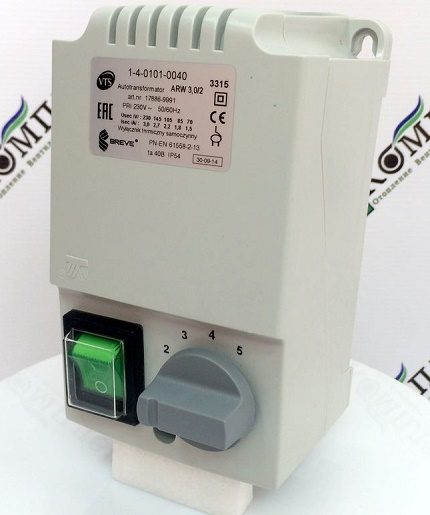

В мощните вентилационни системи се използват трансформаторни регулатори на оборотите. Техният основен недостатък е високата цена.

Това става благодарение на равномерното разпределение на нагрятия въздух, който циркулира в помещението. Вентилаторите изтласкват горните топли слоеве надолу, като ги смесват с по-хладните долни. За комфорта на човека е важно в долната част на стаята, а не под тавана, да бъде топло. Регулаторите в такива системи следят скоростта на въртене, като забавят и ускоряват скоростта на движението на лопатките.

Основни разновидности на регулаторите

Контролерите за обороти на вентилатора са търсени. Пазарът изобилства от различни предложения и за обикновения потребител, който не е запознат с особеностите на устройствата, е лесно да се изгуби сред разнообразните оферти.

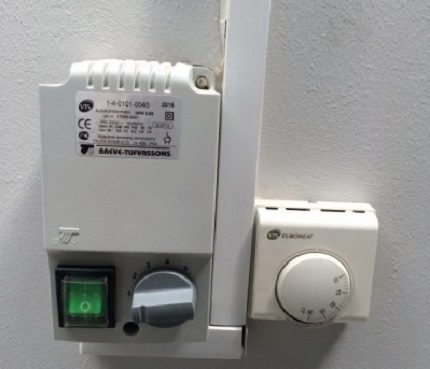

Регулаторът трябва да се избира, като се вземе предвид мощността на оборудването, към което ще бъде свързан.

Регулаторите се различават по принципа на действие.

Различават се следните типове устройства:

• тиристорни;
• със симистори;
• честотни;
• трансформаторни.

Първият тип устройства се използва за регулиране на оборотите на еднофазни уреди, които имат защита от прегряване. Промяната на скоростта става чрез влиянието на регулатора върху мощността на подаваното напрежение.

Вторият тип е разновидност на тиристорните устройства. Регулаторът може едновременно да управлява уреди с постоянен и променлив ток. Характеризира се с възможност за плавно понижаване/повишаване на скоростта на оборотите при напрежение на вентилатора до 220 V.

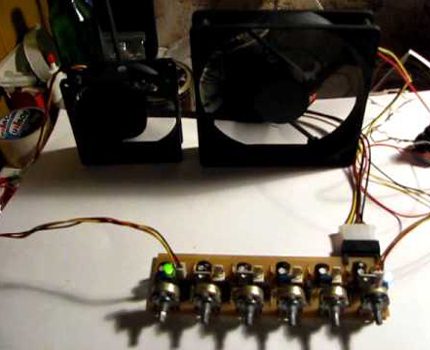

За управление на скоростта на движение на 2 или повече вентилатора може да се използва 5-канален регулатор.

Третият тип устройства променя честотата на подаваното напрежение. Основната задача е да се получи захранващо напрежение в диапазона 0-480 V. Контролерите се използват за трифазно оборудване във вентилационни системи на помещения и в мощни климатици.

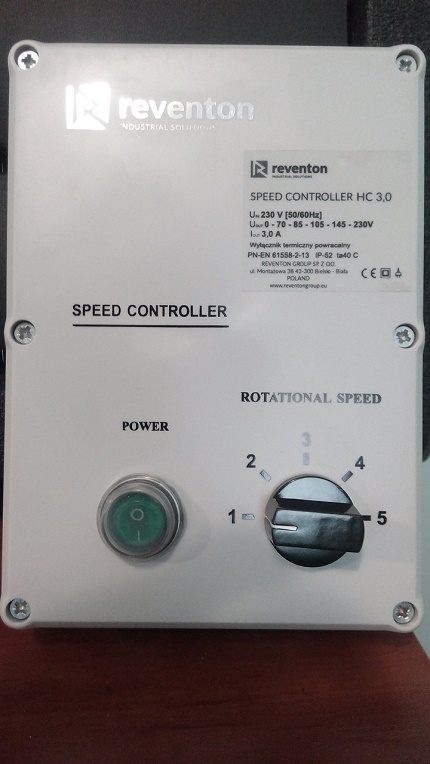

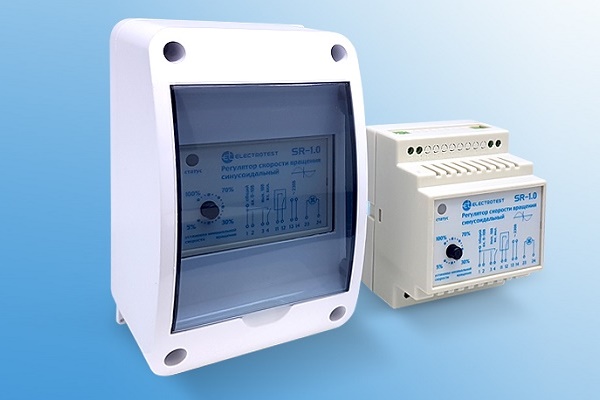

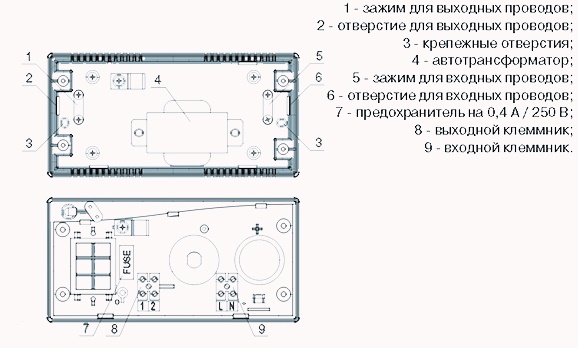

Трансформаторните контролери могат да работят с еднофазен и трифазен ток. Те променят изходното напрежение, като регулират работата на вентилатора и предпазват уреда от прегряване. Могат да се използват в автоматичен режим за регулиране на оборотите на няколко мощни вентилатора, като се вземат предвид показанията на сензори за налягане, температура, влажност и други.

Трансформаторните регулатори са надеждни. Те могат да работят в сложни системи, като регулират оборотите на вентилатора без постоянно участие на потребителя.

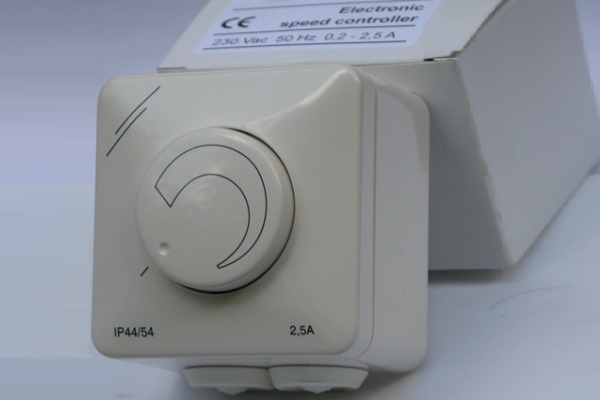

Най-често в бита се използват симисторни регулатори. Те се отнасят към тип XGE. Могат да се намерят много предложения от различни производители – те са компактни и надеждни. При това ценовият диапазон също ще бъде много широк.

Трансформаторните устройства са доста скъпи – в зависимост от допълнителните функции те могат да струват 700 долара и повече. Те спадат към регулаторите от тип RGE и могат да регулират оборотите на много мощни вентилатори, използвани в промишлеността.

Особености на използването на уредите

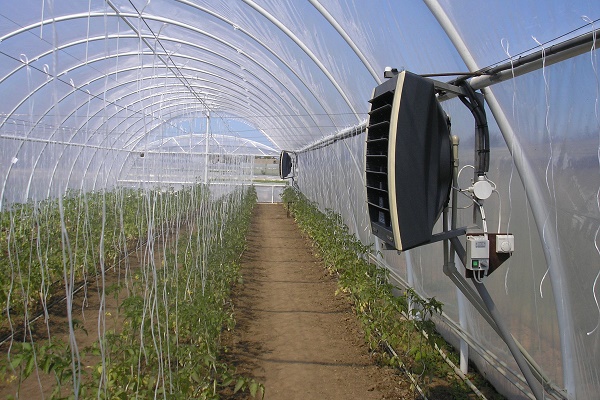

Регулаторите на оборотите на вентилатора се използват в промишлено оборудване, офиси, фитнес зали, кафета, други обществени места. Също така често могат да се срещнат такива контролери в климатични системи за домашна употреба.

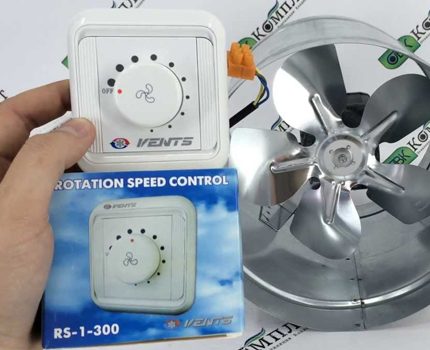

За да използвате уреда за промяна на скоростта, просто го свържете към вентилатора

Вентилационните системи, използвани в спортни центрове, както и климатиците, включвани за отопление в офиси, най-често съдържат регулатор на скоростта на въртене. При това това не е прост евтин вариант, а скъпо трансформаторно устройство, способно да регулира скоростта на въртене на мощни уреди.

В зависимост от конструктивните особености контролерите биват:

• с механично управление;
• с автоматично управление.

Автотрансформаторните регулатори най-често се прилагат в сложни системи, където команда за действие са показателите, получени от сензор за температура, налягане, движение, влажност или фотосензор. Забавяйки скоростта на въртене, устройствата позволяват намаляване на потреблението на енергия.

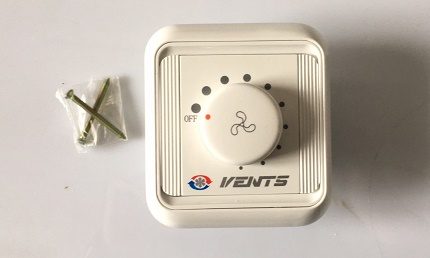

Регулаторите с механично управление се свързват според инструкциите и схемата. Те могат да заменят обикновения ключ, като се вгради контролерът в стената

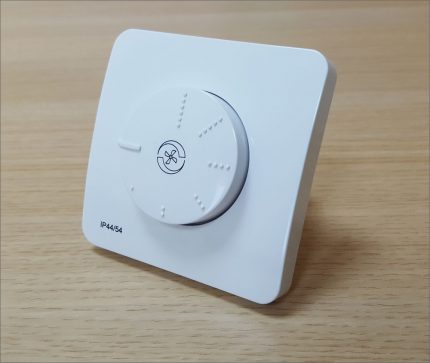

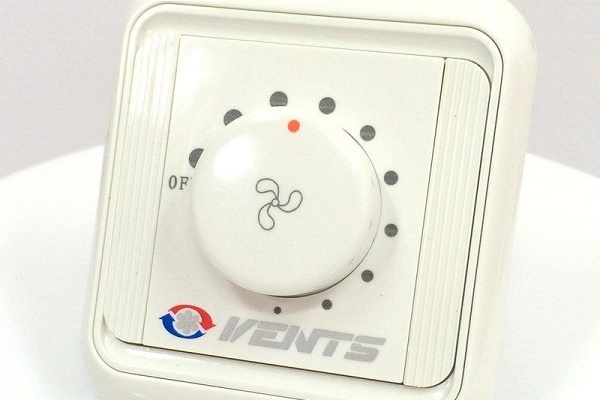

Механичното управление на контролерите се осъществява ръчно – уредът съдържа колелце, което позволява плавно или стъпаловидно да се променя скоростта на въртене. Това често може да се срещне в симисторните модели.

Сред регулаторите, използвани за оптимизиране на работата на промишлено и битово оборудване, могат да се отбележат такива устройства като Vents, СеВеР, Vortice, ЕнерджиСейвър, Delta t°, Telenordik и други.

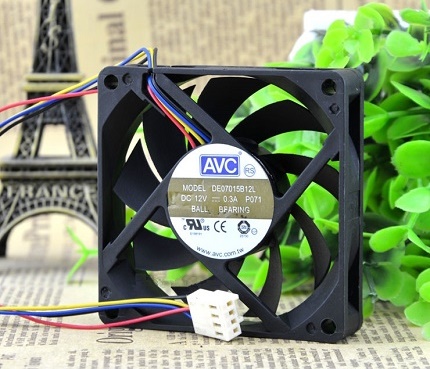

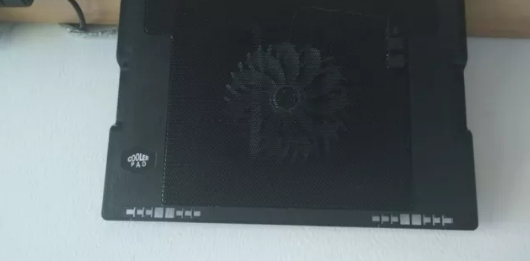

Най-често срещаният вариант на използване на регулиращо оборудване в домашни условия е компютърът и лаптопът. Именно тук най-често се използва регулатор, който контролира и променя оборотите на кулера. Благодарение на това устройство техниката създава значително по-малко шум по време на работа.

За компютрите може да се избере най-подходящият вариант въз основа на личните предпочитания – предлагането на пазара е огромно.

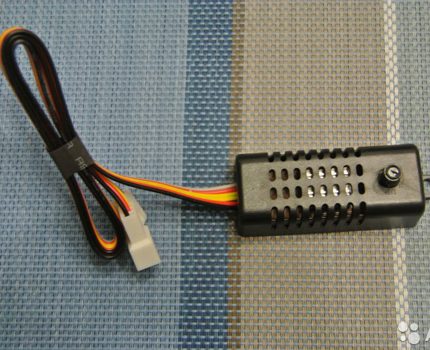

Контролерите за кулер биват както прости, така и с допълнителни възможности. Това могат да бъдат модели с подсветка, с температурен датчик, със сигнал за известие, с аварийно изключване и др.

По външен вид се различават регулатори с дисплей и без такъв. Първият вариант е по-скъп, а вторият – по-евтин. Това устройство често се нарича реобас.

Производителите предлагат модели, които контролират работата на един или няколко вентилатора. С добри отзиви се ползват регулаторите на скорост на кулери на компании като Scythe, NZXT, Reeven, AeroCool, Aqua Computer, Strike-X Advance Black, Akasa Fan Controller, Cooler Master, Innovatek, Gelid, Lian Li и др.

Регулаторът за кулер, който няма дисплей, струва значително по-евтино. Но допълнителни функции при него няма.

Използването на контролера в работата на компютъра значително намалява нивото на шум, което влияе положително на самочувствието и настроението на потребителя – нищо не бръмчи и не реве. Също така, което е немаловажно, помага да се избегне прегряването на самата техника, като по този начин удължава нейния експлоатационен срок.

Правила за свързване на контролера

За да свържете регулатор на оборотите на вентилатора, можете да използвате услугите на специалисти или да се опитате да се справите сами. Принципни особености при свързването няма – напълно е възможно да се справите с такава задача сами.

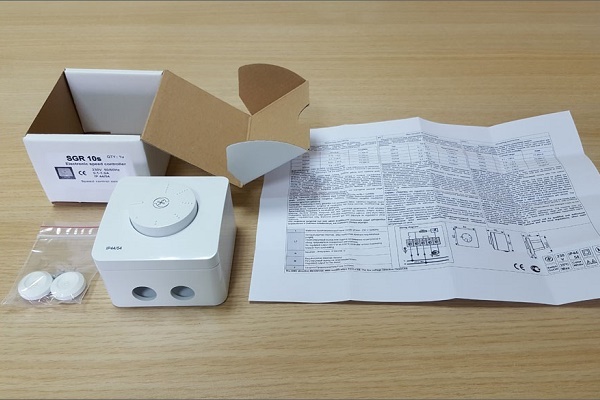

Всички добросъвестни производители задължително прилагат инструкция за използване и монтаж на своята продукция.

В зависимост от конструктивните особености и типа на обслужваното оборудване контролерите могат да се монтират:

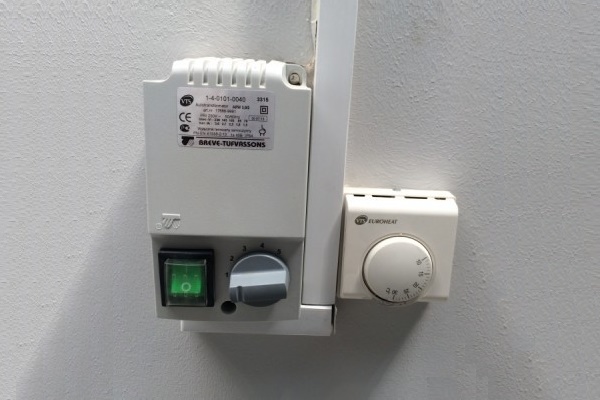

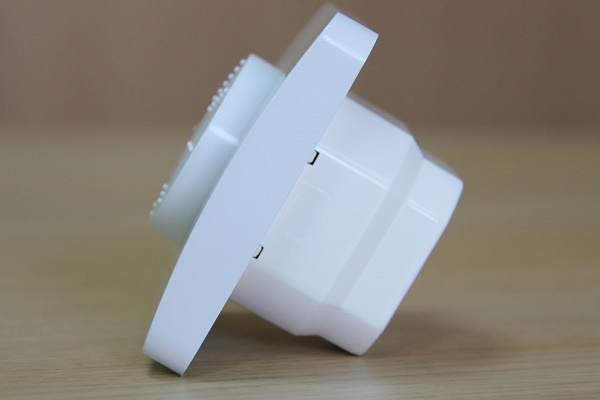

• на стената, като надземен контакт;
• вътре в стената;
• вътре в корпуса на оборудването;

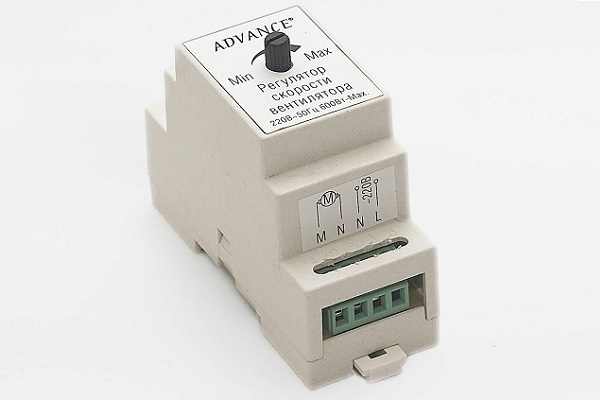

• в специален шкаф, управляващ умните устройства в дома. Това, като правило, е клемна колодка;
• да се свързват към компютъра.

За да свържете регулатора сами, първо трябва внимателно да се запознаете с инструкцията, предлагана от производителя. Такъв документ обикновено се доставя в комплект с уреда и съдържа полезни препоръки както за свързване, така и за използване и обслужване.

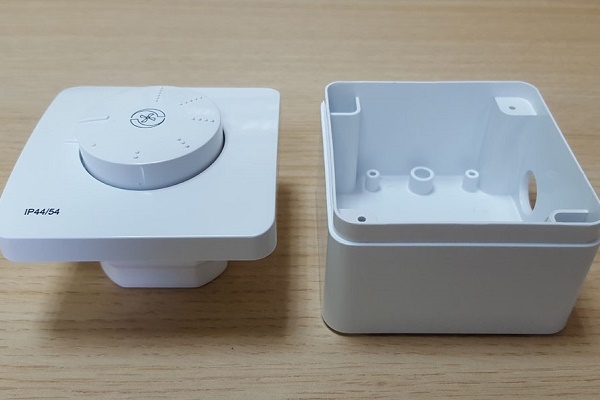

Стенните и вътрестенните модели трябва да се закрепят с винтове и дюбели към стената. Комплектите обикновено се доставят от производителя заедно с основното устройство. Също така в инструкцията за регулатора можете да видите схемата за неговото свързване. Това значително ще улесни по-нататъшната работа по правилното му инсталиране.

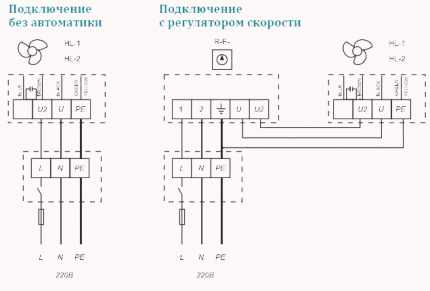

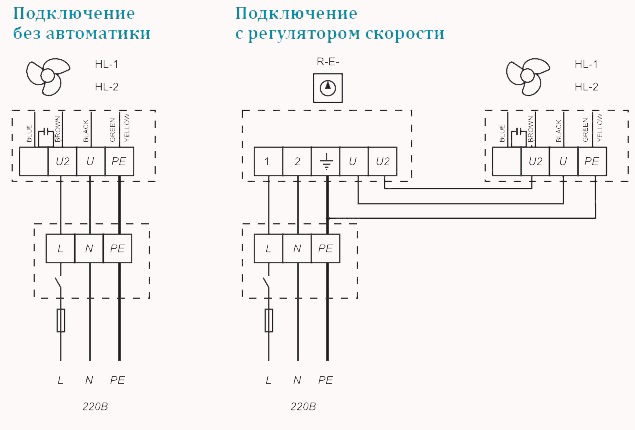

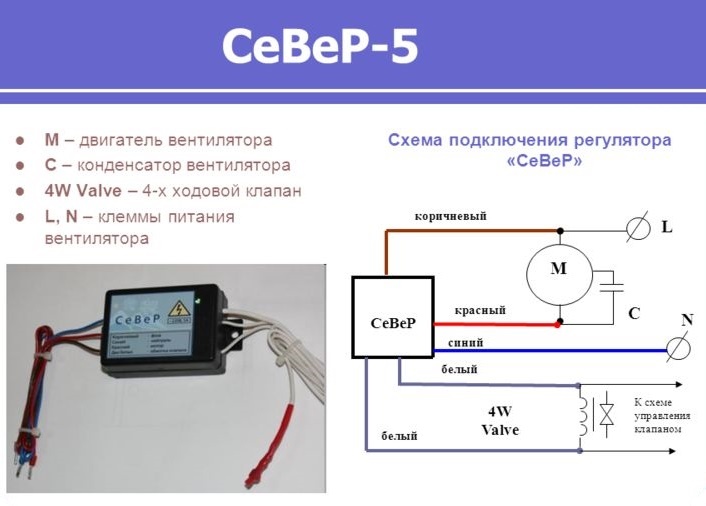

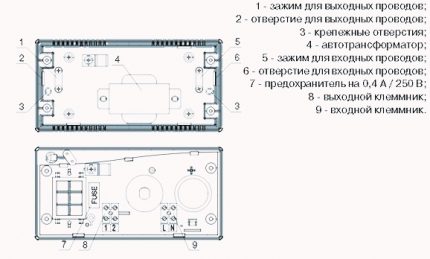

Схемите за свързване на регулаторите при различни производители могат да се различават. Затова трябва внимателно да проучите препоръките преди монтажа.

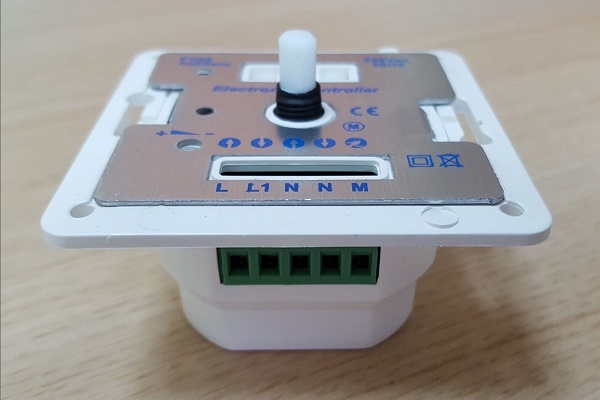

Регулаторът на скоростта се свързва към кабела, захранващ вентилатора, съгласно схемата на производителя. Основната цел е да се разрежат проводниците на фазата, нулата и земята и да се свържат проводниците към входните и изходните клеми, като се спазват препоръките. В случай, че вентилаторът има свой отделен превключвател, той трябва да се замени с регулатора, като първият се демонтира поради ненужност.

Не трябва да забравяте, че сечението на захранващия и свързващия кабели трябва да съответства на максималния ток на напрежението на свързваното устройство.

Важно е да се намерят на свързваното устройство входните и изходните отвори за прокарване на захранващия кабел с подходящо сечение. В това ще помогне схемата, предоставена от производителя.

Ако трябва да свържете контролера към компютъра, първо трябва да разберете каква е максимално допустимата температура на отделните компоненти на техниката. В противен случай можете безвъзвратно да загубите компютъра, при който ще прегреят и изгорят важни части – процесор, дънна платка, графична карта и други.

Моделът на избрания реобас също има инструкция и препоръки за свързване от производителя. Важно е да се придържате към схемите, показани на неговите страници при самостоятелно инсталиране на устройството.

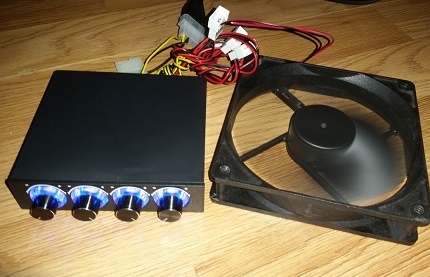

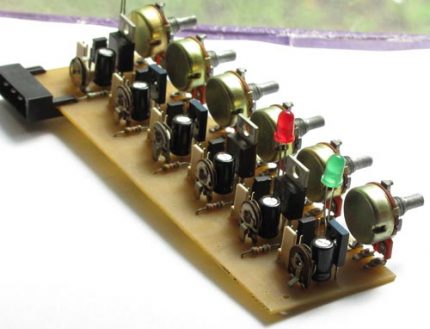

Ако има нужда да свържете повече от 1 вентилатор, можете да купите многоканален реобас.

Има вградени в корпуса регулатори и устройства, които се купуват отделно. За да ги свържете правилно, трябва да следвате инструкциите.

Например, вграденият контролер има бутони за включване/изключване отвън на системния блок. Проводниците, идващи от регулатора, се свързват с проводниците на кулера. В зависимост от модела реобасът може да контролира оборотите на 2, 4 и повече вентилатора паралелно.

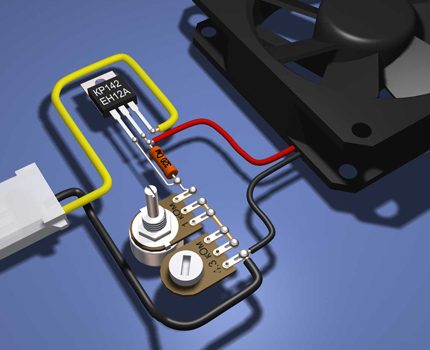

За вентилатори на компютър и други, използвани в домашни условия, можете саморъчно да изработите регулатор.

Отделен регулатор за кулер се инсталира в 3,5 или 5,25-инчов отсек. Неговите проводници също се свързват с кулерите, а допълнителните сензори, ако се доставят в комплекта, се присъединяват към съответните компоненти на системния блок, чието състояние трябва да следят.

Сглобяване на уреда със собствените си ръце

Регулаторът на оборотите на вентилатора може да се сглоби самостоятелно. За това ще са необходими най-простите компоненти, поялник и малко свободно време.

За да изработите със собствени ръце контролер, можете да използвате различни компоненти, като изберете най-приемливия за себе си вариант.

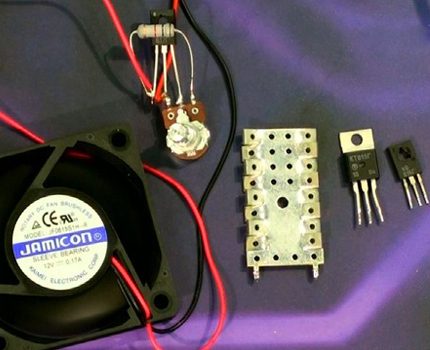

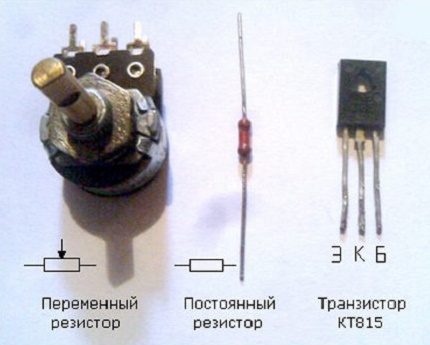

Така, за изработката на прост контролер трябва да вземете:

• резистор;
• променлив резистор;
• транзистор.

Базата на транзистора трябва да се запои към централния контакт на променливия резистор, а колекторът – към неговия краен извод. Към другия край на променливия резистор трябва да се запои резистор със съпротивление 1 kΩ. Вторият извод на резистора трябва да се запои към емитера на транзистора.

Схема на изработка на регулатор, състоящ се от 3 елемента, най-проста и безопасна

Сега остава да запоите проводника на входното напрежение към колектора на транзистора, който вече е свързан с крайния извод на променливия резистор, а «плюсовият» изход – към неговия емитер.

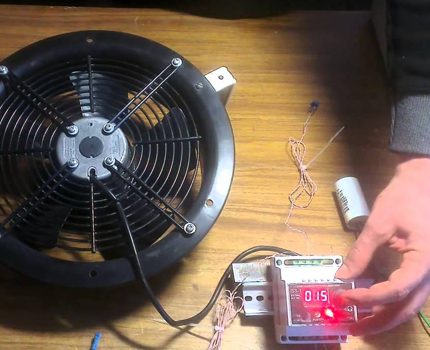

За проверка на домашното изделие в действие ще е необходим всеки работещ вентилатор. За да оцените домашния реобас, трябва да свържете проводника, идващ от емитера, към проводника на вентилатора със знак «+». Проводникът на изходното напрежение на домашното изделие, идващ от колектора, се свързва към захранващия блок.

След като завършите сглобяването на домашния уред за регулиране на оборотите, непременно трябва да го проверите в действие.

Проводникът със знак «–» се свързва директно, заобикаляйки домашния регулатор. Сега остава да проверите в действие споения уред.

За намаляване/увеличаване на скоростта на въртене на лопатките на кулера трябва да въртите колелото на променливия резистор и да наблюдавате промяната на броя обороти.

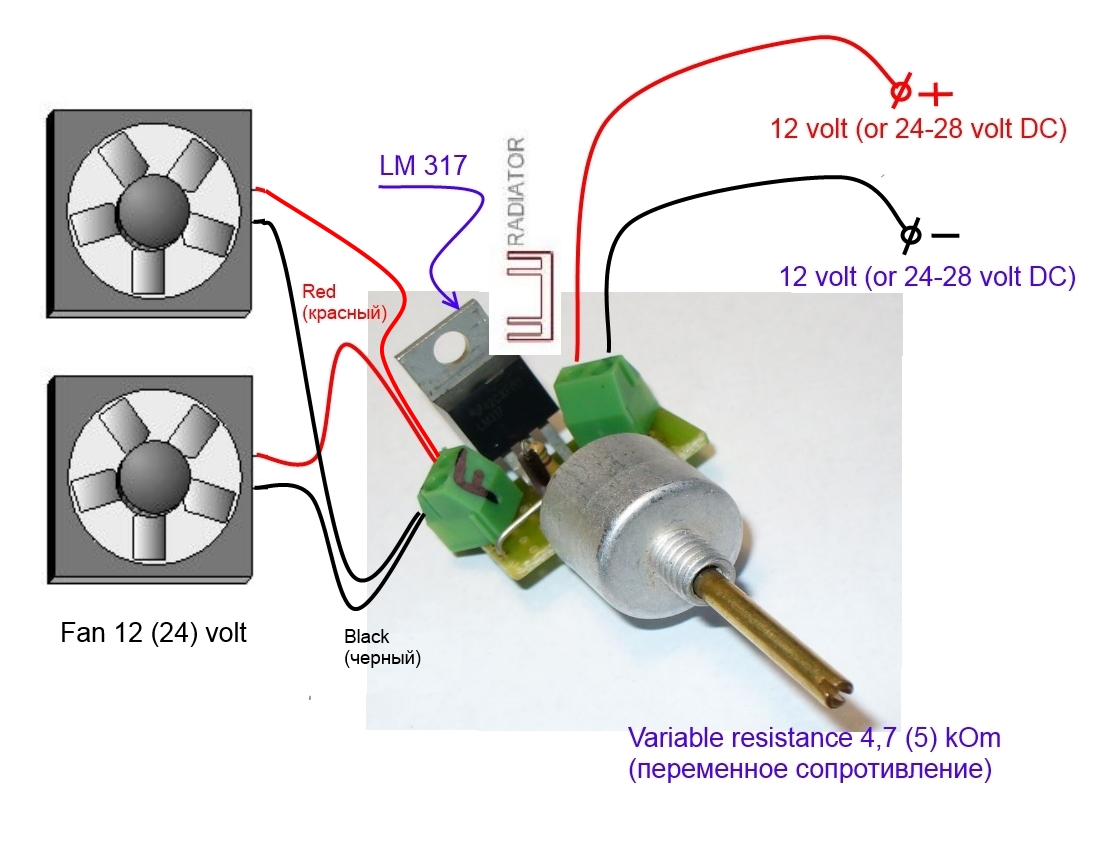

При желание можете със собствени ръце да създадете контролер, управляващ веднага 2 вентилатора.

Това домашно устройство е безопасно за употреба, тъй като проводникът със знак «–» върви директно. Ето защо на вентилатора не му е страшно, ако в споения регулатор изведнъж нещо се късо съедини.

Такъв контролер може да се използва за регулиране на оборотите на кулер, изсмукващ вентилатор и други.

Изводи и полезно видео по темата

Видеоклип за особеностите на свързване и използване на регулатор на обороти на вентилатор от компания Vents:

Подробно видео за видовете регулатори, принципите на тяхната работа и особеностите на свързване:

Видео инструкция с обяснения на всяка стъпка при извършване на работите по сглобяване на контролера на оборотите на кулера със собствени ръце. Освен това за извършване на тези действия не е необходимо да сте специалист – всичко е достатъчно просто:

Видео информация за създаване на контролер на скоростта на вентилатора:

Преглед на електронния автотрансформаторен регулатор на оборотите на вентилатора:

След като се запознаете с видовете регулатори на оборотите на вентилатора и правилата за тяхното свързване, можете да изберете най-оптималния вариант, способен да удовлетвори нуждите на потребителя. При желание можете да поверите въпросите за монтажа на специалисти. Ако искате да изпитате силите си, то просто устройство не е трудно да се сглоби самостоятелно.

Остават ли въпроси по темата на статията, открихте ли недостатъци или имате информация, която искате да споделите с нашите читатели? Моля, оставете коментари в долната част на статията.
