Какво е фанкойл: принцип на работа и правила за инсталиране на вентилаторния доводчик

Когато избирате система за климатизация и отопление за вашия дом, има смисъл да разберете какво е фанкойл, какви функции изпълнява климатичното устройство и в кои ситуации е целесъобразно да го използвате.

В статията сме дали подробни отговори на посочените въпроси. От материала ще научите как работи, от какви елементи се състои вентилаторният доводчик, какви разновидности на фанкойлите съществуват и какви са техните особености.

Посочихме правилата за разполагане на климатичното оборудване, а също така описахме спецификата на монтажа на техниката в частен дом и апартамент.

Принцип на действие на фанкойла

Името на уреда произлиза от две английски думи: “fan” – вентилатор и “coil” – серпентина. Тези основни елементи осигуряват работата на устройството. Системата с използване на такива устройства обикновено се прилага за организиране на мултизонално климатизиране на въздуха в големи помещения.

Вентилаторът прогонва въздушни потоци през топлообменника. В серпентината на топлообменника в зависимост от поставената задача постъпва гореща или студена вода. Въздухът се нагрява и се разпространява в помещението.

Едно от предимствата на използването на вентилаторни доводчици – е възможността не само да затоплят и охлаждат въздуха в помещението, но и да го разреждат с пресни въздушни маси отвън.

Този вариант не е трудно да се реализира, ако се планира да се използва принудителна приточна вентилация.

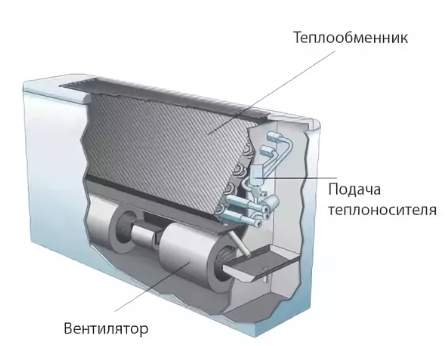

Фанкойлът представлява система, която се състои от вентилатор и топлообменник. Първият прогонва въздуха през втория, придавайки на потока необходимата температура (+).

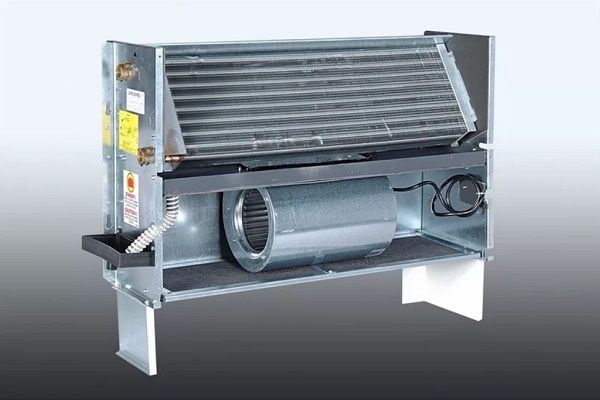

Фанкойлът се състои от следните елементи:

• серпентина-топлообменник;
• вентилатор;
• филтрационен блок.

В системата може да бъде включен само един топлообменник или веднага два, за да се осигури лесен преход към друг режим на работа.

В последния случай единият контур се свързва към чилъра – хладилна машина, генерираща поток от студена вода, а вторият – към котел за отопление или друг подобен нагревателен уред. Много популярна е комбинацията от фанкойли с термопомпа.

Трябва да се отбележи, че ако е взето решение да се използва система чилър-фанкойл, то могат да се инсталират няколко фанкойла в различни помещения, а за тях ще работи само един чилър.

Решението изглежда много удобно за сгради, в които се изисква да се обслужва голяма площ. Но при това трябва правилно да се изчисли производителността на чилъра в зависимост от броя и характеристиките на фанкойлите.

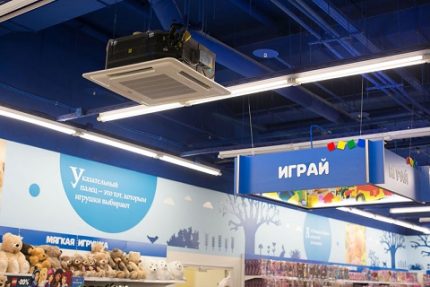

Системи от типа “чилър-фанкойл” се използват за климатизация на въздуха в големи сгради, но те намират приложение в частни къщи, вили и дори просторни апартаменти.

За работата на вентилатора трябва да се осигури електрозахранване за всяко устройство. За почистване на въздушните маси и подобряване на микроклимата вътре в помещението е необходим блок филтри.

Всеки фанкойл е снабден със система за управление, която в зависимост от типа на устройството може да бъде вградена, отдалечена или дистанционна.

Освен това, за монтажа на вентилаторни доводчици ще е необходим набор от съединителни муфи, изолационни материали и т.н. Задължително за системата от този тип се инсталира дренаж, за да се осигури отвеждане на кондензиралата влага.

Използването на фанкойли дава значителна свобода при проектирането на системата. Винаги могат да се подберат чилър и/или котел с подходяща мощност и да се инсталира необходимият брой фанкойли. Монтажът е относително евтин, тъй като за топлоносителя се използват обикновени водопроводни тръби.

Фанкойлите могат да бъдат незабележими, те не развалят интериора. Таванните модели се крият зад окачени конструкции, а стенните могат да се затворят с декоративна решетка.

Системата заема относително малко място, при желание фанкойлите и водещите до тях комуникации могат напълно да се скрият зад окачен таван.

Ако разглеждаме фанкойлите като алтернатива на сплит-системата, то те притежават важно предимство – позволяват да се запази външният вид на фасадата непроменен.

Уред за охлаждане и/или нагряване на вода може да се постави на значително разстояние от фанкойлите. Ако монтажът е изпълнен правилно и магистралата е снабдена с надеждна топлоизолация, системата ще работи ефективно. Това може да се окаже удобно, особено ако сградата има сложна планировка.

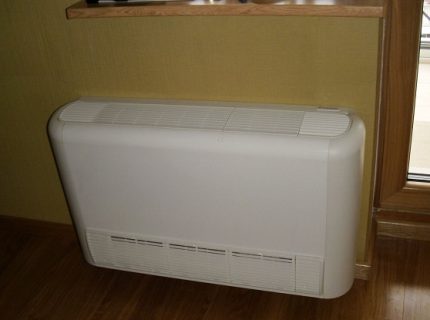

Стенните фанкойли се използват като заместители на радиаторите. Те също се монтират под прозорците, за да компенсират загубите на топлина в тези зони.

Използването на обикновени водопроводни, а не скъпоструващи специални тръби значително намалява цената на системата и опростява монтажа. Автоматизацията на система от типа “чилър-фанкойл” се изпълнява приблизително по същия начин, както и за сплит-система: с помощта на дистанционно управление.

Това позволява да се регулират параметрите не за цялата сграда, а отделно за всяка стая, в която има фанкойл.

Доколко може да се отдалечи фанкойлът от източника на топлина или студ? Това разстояние се определя от мощността на помпата, която премества течния топлоносител по тръбите на системата. Колкото по-висока е мощността на помпата, толкова по-голямо може да бъде разстоянието.

Това значително разширява броя на вариантите за монтаж както на самите фанкойли, така и на котела и/или чилъра. За гранична стойност се счита 600 м, а това е повече от солиден показател.

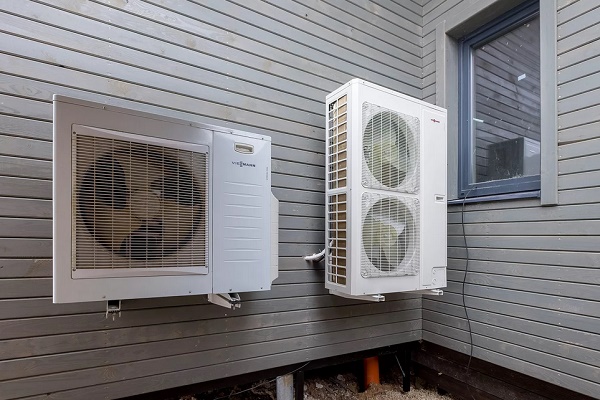

Системата от фанкойли може да се използва също в комбинация с такъв икономичен и екологичен способ за получаване на енергия като топлинната помпа. При това може да се организира не само едноконтурна, но и двуконтурна отоплителна система, т.е. да се осигури къщата с топла вода.

Ако системата е обмислена и реализирана правилно, то комфортната температура ще се установи в помещението още след пет минути след стартиране.

Какви биват фанкойлите?

Типът на фанкойла зависи от задачите, които трябва да се решат с негова помощ. Различават се двутръбни и четиритръбни устройства. Първите могат да работят само за отопление или охлаждане, вторите са способни да решават и двете задачи.

Към четиритръбните фанкойли паралелно се свързват и нагревателят, и чилърът. Режимът на работа на системата се избира в зависимост от времето на годината и потребностите.

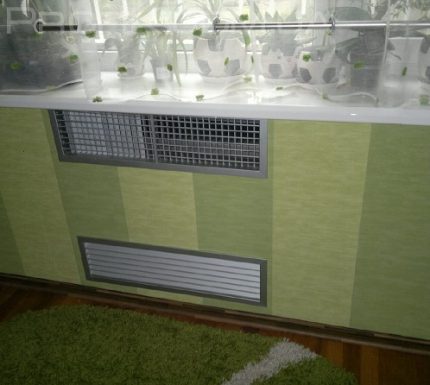

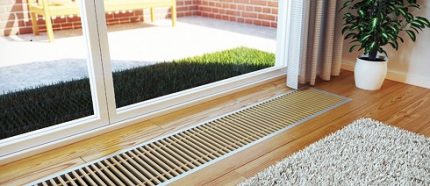

Най-лесно е да се монтира подовият вариант на фанкойла. Нагрятият въздух ще постъпва през акуратна решетка, вградена в подовото покритие.

Всъщност съществува вариант, при който двутръбната система се използва за климатизация на въздуха през лятото, а след това за отопление – през зимата. В този случай системата се превключва ту на чилър, ту на котел с помощта на специален клапан, като смяната на режима на работа на системата се извършва ръчно.

Това е доста популярна версия, тъй като монтажът само на две тръби се извършва значително по-лесно, отколкото да се монтират четири конструкции.

Превключването на режимите на работа при използване на четиритръбна система може да се извършва от контролния панел в автоматичен режим.

В зависимост от мястото на инсталиране се различават фанкойли:

• подови;
• стенни;
• подови-таванни;
• таванни.

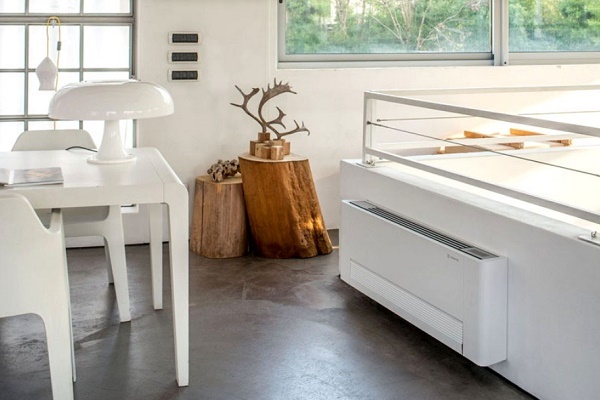

Предназначението на всеки вид устройство е ясно от името. Стенните фанкойли най-често служат като алтернатива на обикновените радиатори на водна отоплителна система. Те се монтират по същия начин покрай стените под прозорците или на други подобни места. Подовите и таванни модели могат да се монтират както отгоре, така и отдолу.

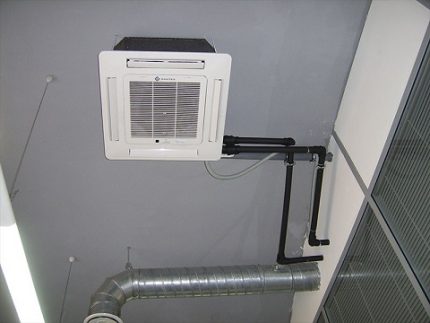

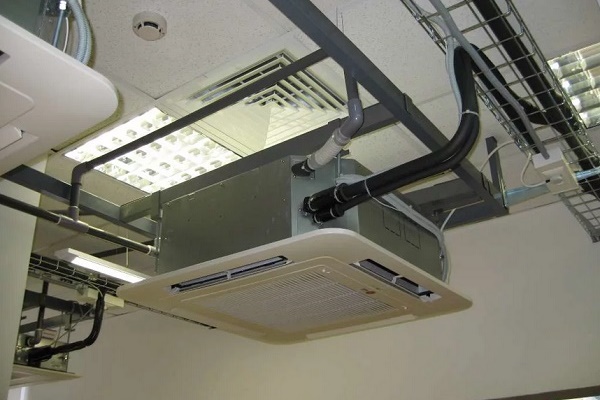

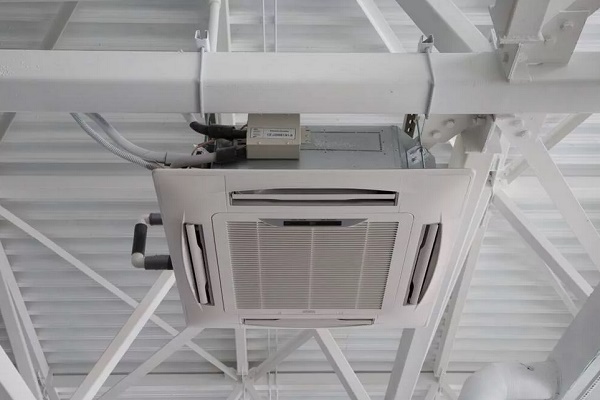

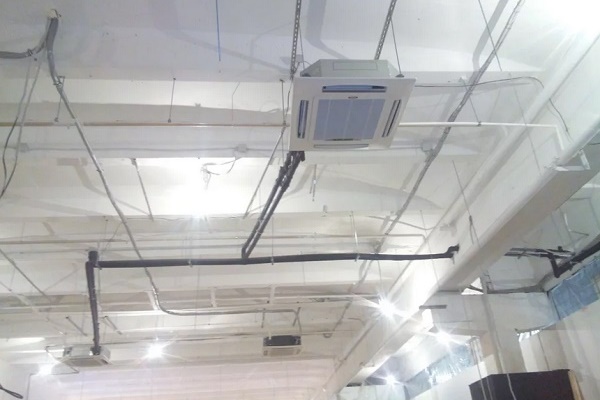

Касетните фанкойли са удобни за монтаж, изглеждат добре в интериора и могат без проблем да бъдат интегрирани в системата на окачения таван.

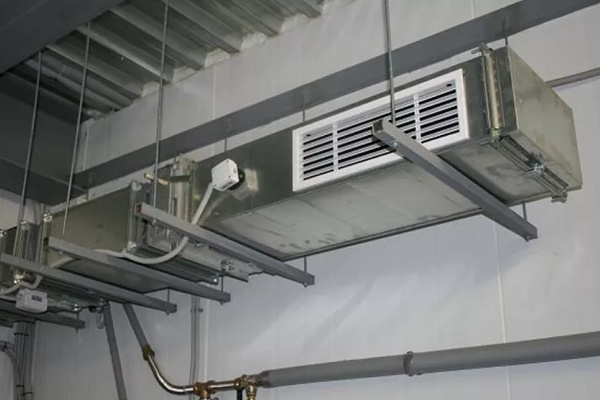

Освен това съществуват касетни и канални конструкции на фанкойлите. Устройствата могат да бъдат с корпус или без корпус, предназначени за скрит монтаж. Това е още едно предимство на фанкойлите: те позволяват отоплителната/климатичната система да бъде направена практически незабележима.

Някои модели са оборудвани с допълнителни функции, например, система за поемане на свеж въздух отвън, възможност за електрическо отопление на въздушните маси с помощта на вградени нагревателни елементи. Вариантите за организиране на системата за управление също могат да бъдат различни.

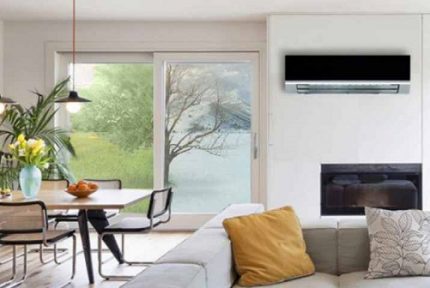

Стенните фанкойли изглеждат много стилно, такова устройство може да се окачи вместо климатик и да се управлява с помощта на дистанционно управление.

Що се отнася до конкретни марки, за най-добри се считат фанкойлите производство на Carrier и York. Отлични качества демонстрират моделите на фирма Trane, както и McQuay, това са надеждни устройства от европейско производство.

General Сlimate представя широка гама от фанкойли в различна комплектация. А моделите на фирма Daikin според отзивите на собствениците изглеждат много стилно. Сред евтините продукти се открояват фанкойлите Aerotek – популярна китайска марка.

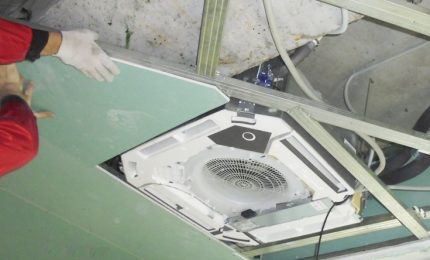

Особености при монтажа на такава техника

Монтаж на фанкойл – задача не от лесните. Ако собственикът на дома няма голям опит в монтажа на отоплително и/или хладилно оборудване, по-добре да се обърне към професионалисти. Първо се монтира самият фанкойл. Мястото на монтаж зависи от типа устройство: таван, под, стена.

Във всеки случай трябва да се осигури свободно движение на въздушните маси от фанкойла из цялото помещение, за да бъде работата на устройството ефективна.

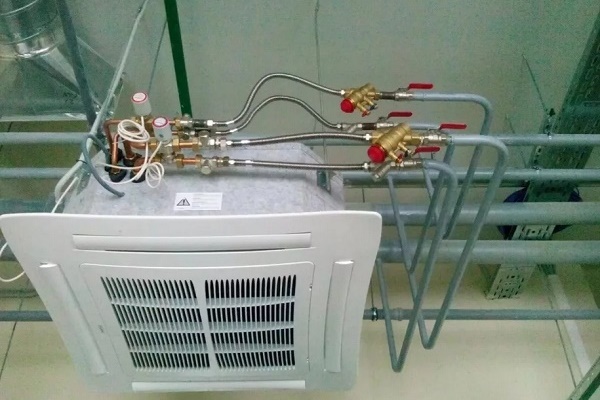

След инсталиране на фанкойла е необходимо да се сглоби възелът за свързване, да се монтират тръбите и да се постави слой топлоизолация. Трябва да се поставят редица елементи като спирателни кранове, температурни датчици, манометри и др.

Отличен вариант за монтаж на система от този тип могат да бъдат тръбите с каучуково покритие. Те са компактни и притежават добри топлоизолационни свойства.

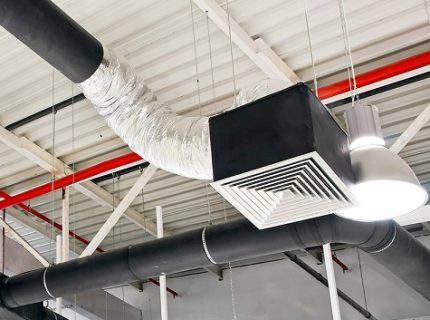

При необходимост се монтират канали за въздуховоди. Тези конструкции трябва да се снабдят с шумоизолация. За да се разпределя водата равномерно по системата и да се осигури правилната й хидравлика, се използват балансиращи вентили.

Наличието на тези устройства значително улеснява настройката на системата, тъй като независимо от нейната конфигурация навсякъде ще могат да се използват еднакви водопроводни тръби.

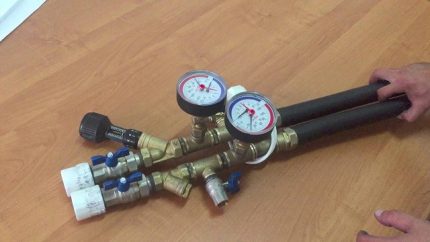

Такъв смесителен възел трябва да се инсталира при свързване на системата от фанкойлове към чилър или котел. Неопитните монтажници е по-добре да се консултират със специалисти.

При изготвяне на проекта на системата е необходимо да се вземе предвид дължината на въздуховодите, която е строго нормирана. Това е особено актуално при инсталиране на стенни фанкойлове под прозорци. Стоманените въздуховоди се снабдяват с вибрационен заглушител. Задължително се монтира система за събиране и отвеждане на конденза.

Тавите за събиране на влага трябва да се закрепят под съответните отвори. След това вентилаторът и електрическите нагреватели (ако има такива) се свързват към захранването. След това всички контакти, канали и тръби се проверяват за херметичност.

След това системата се пуска и се изпитва под налягане, за да се провери качеството на монтажа. Ако няма дефекти, могат да продължат довършителните работи.

Тръбите, които се свързват към фанкойловете, трябва внимателно да се уплътнят и покрият със слой топлоизолационни материали. Преди началото на монтажа трябва да се състави проект и да се извършат изчисления на системата.

Най-лесно е да се справите с монтажа на подовата версия на фанкойла. За нея не е необходимо да се инсталира канал за отвеждане на конденза. Устройството има два присъединителни отвора, които се свързват към съответния уред.

При монтажа на стенни, таванни и касетъчни модели свързването към електрическата мрежа се извършва по по-сложна схема, отколкото за подовия фанкойл.

Във всеки случай инсталирането на четиритръбна система ще бъде най-сложно. За монтажа на всеки тип система е важно правилно да се извърши проектирането и редица специални изчисления.

Инсталиране на фанкойл в апартамент

Устройствата от този тип до известна степен могат да се нарекат универсални. При спазване на някои препоръки фанкойловете могат успешно да се инсталират дори в обикновени апартаменти.

За малки площи може да се използва само един фанкойл, от който топъл (или студен) въздух се разпределя из апартамента чрез система от въздуховоди.

Фанкойлът обикновено се поставя в антрето или в санитарния възел, тръбите могат да се скрият под окачения таван. Разбира се, таванът на мястото на монтажа на основното устройство ще трябва да се спусне, което не винаги е удобно в апартаменти с малка височина на стаите.

Въпреки това в други помещения проблемът може да се отстрани, ако се направи дву- или дори тристепенен таван, за да се скрият по-малко обемистите въздуховоди.

Мястото на разположение на фанкойла се определя не само от размерите на устройството. В процеса на работа агрегатът произвежда значително количество шум, който едва ли ще бъде уместен в жилищни помещения. За обслужване на целия апартамент ще трябва да се вземе достатъчно мощен фанкойл, а колкото по-производително е устройството, толкова повече шум издава.

Разбира се, система само с един фанкойл ще струва относително евтино, а и монтажът няма да е твърде сложен. Въпреки това в този случай се губи предимството на климатичната мултизоналност, характерна за по-големите системи.

Работата на фанкойла ще може да се регулира с дистанционно управление, но избраният режим ще се разпространи във всички стаи. Това не е твърде удобно, ако прозорците на стаите гледат към различни страни и се нагряват от слънцето по различен начин.

Алтернативен вариант е инсталирането на малък фанкойл във всяка стая или само в някои стаи. В този случай регулирането на микроклимата в отделните помещения ще бъде значително по-лесно.

Шумът от малките устройства ще бъде по-малък, въздействието му може да се намали значително, като се избере правилното място за инсталиране и се използват средства за потискане на шума.

Системите с фанкойли е най-добре да се инсталират по време на строителството или основния ремонт, за да се извършват довършителните работи след приключване на монтажа.

Разбира се, монтажът на подобна система ще струва скъпо. Два-три фанкойла могат да се поставят както в първия вариант – в антрето, и след това да се разпределят въздуховодите в различни стаи. В този случай проблемът с шума се решава още по-лесно. Впоследствие е достатъчно да се настрои всеки фанкойл, за да се получи подходяща температура в отделните зони.

Такива системи могат да се използват в комбинация с принудителна приточна вентилация. Те ще не само променят температурата на въздуха, но и обновяват състава му. За да се отвежда кондензът, появил се в процеса на работа, се използват специални помпи, които прехвърлят влагата в канализационната система.

Изводи и полезно видео по темата

В това видео са описани принципите на работа на фанкойлите и особеностите на монтажа на такива устройства:

В жилищното строителство фанкойлите все по-често намират ефективно приложение. Много е важно правилно да се проектира и реализира инсталирането на вентилаторния доводчик, за да се осигури безупречната му работа за дълъг период.
