Какво е чилър: особености на устройството, правила за избор и монтаж

Когато разглеждате въпроса за охлаждане или отопление на собствената си частна къща, има смисъл да научите какво е чилър. Тази алтернатива на системите за климатизация практически не се използва за отделни малки стаи, но за просторна вила може да се окаже много изгодно решение.

В представената от нас статия подробно е описан принципът на действие на този тип климатично оборудване. Дадени са правилата за сглобяване и изграждане на системата, която формира микроклимата в помещението. Като вземете предвид нашите препоръки, Вие без проблем ще можете да изберете оптимален модел.

Принцип на работа на чилъра

Чилърите са вид хладилни машини, които се използват за охлаждане на различни течности. Най-често тези агрегати се прилагат в промишлеността, но подходящи са и за климатизация на въздух в големи жилищни сгради, търговски комплекси, офиси и т.н.

В комбинация с вентилаторни доводчици-фанкойли чилърите изпълняват отлично ролята на централен климатик. Ако в традиционните климатици фреонът охлажда директно въздуха, то при чилърите всичко е малко по-различно.

Тук топлинната енергия се премества с помощта на обикновена вода. За да се предотврати замръзването ѝ, може да се използва смес с антифриз, например с тосол. Чилърът работи благодарение на изпарителя, компресора и кондензатора, които са част от състава му.

През изпарителя преминават потоци вода и хладилен агент. Последният поглъща топлинната енергия на водата и кипва. Хладилният агент се превръща в газ, а водата се охлажда. След това газообразният хладилен агент постъпва в компресора, където под въздействието на силите на компресия се нагрява и се смесва с масло.

След това този състав се премества в кондензатора, тук той отдава значителна част от топлинната енергия и се превръща в течност. След това хладилният агент постъпва във филтър-осушител, за да се освободи от излишната влага.

Налягането на течния хладилен агент намалява при преминаване през терморазширителния вентил. Тук той отново преминава в газообразно състояние и се подава към изпарителя за повторение на цикъла.

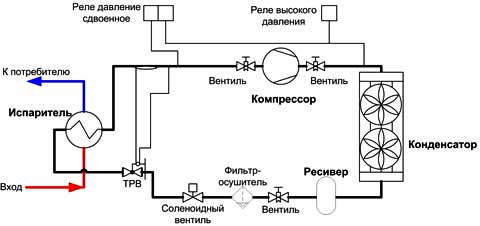

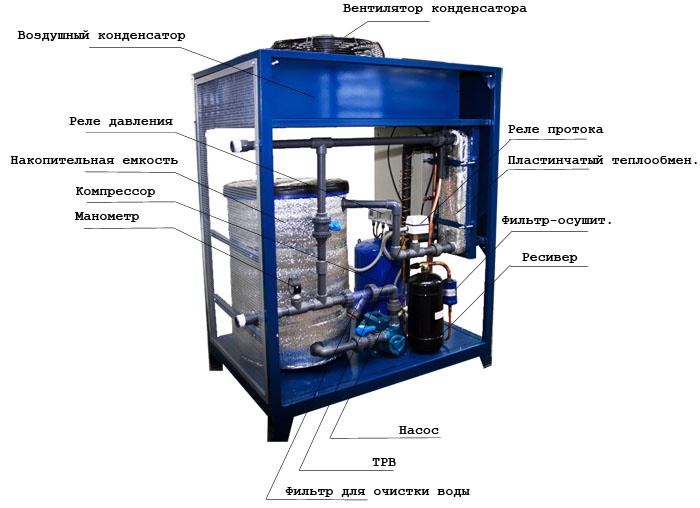

Чилърът се състои от компресор, кондензатор и изпарител. Придвижвайки се между тези устройства, хладилният агент отнема топлинната енергия на водата и я охлажда (+)

По този начин компресорът е предназначен за компресиране и придвижване на хладилния агент, който последователно преминава през въздушния кондензатор и изпарителя, ту се нагрява и едновременно охлажда водата, ту се охлажда.

Кондензаторът в тази система изпълнява ролята на топлообменник, с помощта на който топлинната енергия, погълната от хладилния агент, се предава на околната среда.

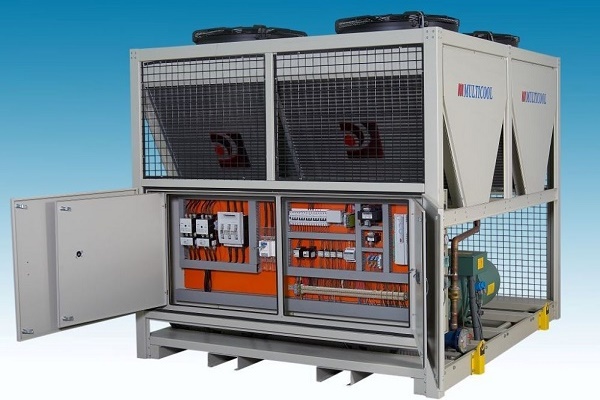

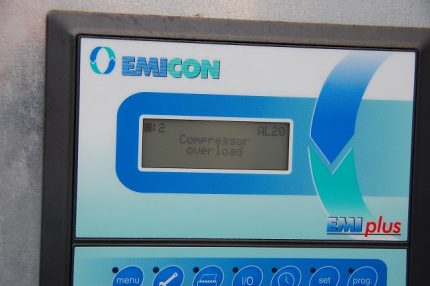

Съвременните модели чилъри са снабдени с контролен панел с течнокристален екран, на който се отразява текущото състояние на устройството и съобщения за вероятни повреди.

Прекомерното налягане в контура на хладилния агент може да доведе до повреда на системата. За контрол на този показател се използва реле за високо налягане, както и манометър, позволяващ визуално да се следи състоянието на системата. За съхранение на хладилния агент е предназначен течен ресивер.

Филтър-сушител премахва от хладилния агент не само водните пари, но и странични замърсявания. За управление на потока на хладилния агент е предназначен соленоиден вентил, който автоматично прекъсва системата при спиране работата на компресора.

Това защитава системата от попадане в изпарителя на хладилен агент в течно състояние. Веднага щом компресорът се включи, вентилът се отваря. В системата има смотрово стъкло, което позволява визуално да се контролира състоянието на хладилния агент.

Ако в потока на течността се забелязват въздушни мехурчета, значи е необходимо да се увеличи количеството на фреона. За контрол на влажността на хладилния агент са предназначени датчици с цветова индикация. А регулирането на количеството хладилен агент, постъпващ в изпарителя, се осъществява с помощта на терморегулиращ вентил.

За повишаване на пропускателната способност на системата понякога се препоръчва използването на горещ препускателен клапан за газ. Този елемент не винаги влиза в комплекта на доставката.

За да остава количеството вода в системата достатъчно за нейната работа, в промишлените модели чилъри се инсталира система за автоматично доливане на вода. Циркулацията на водата вътре в контура се осигурява от помпа за охлаждаща течност.

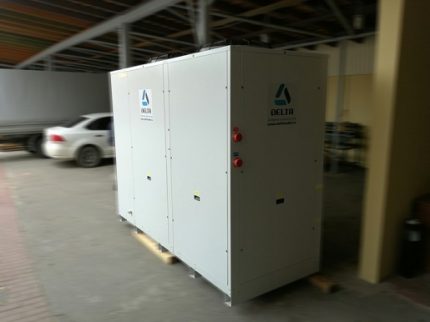

Моноблоковите модели чилъри са вече подготвени за монтаж, затова тяхното инсталиране е по-лесно и по-удобно, отколкото агрегат с изнесен кондензатор.

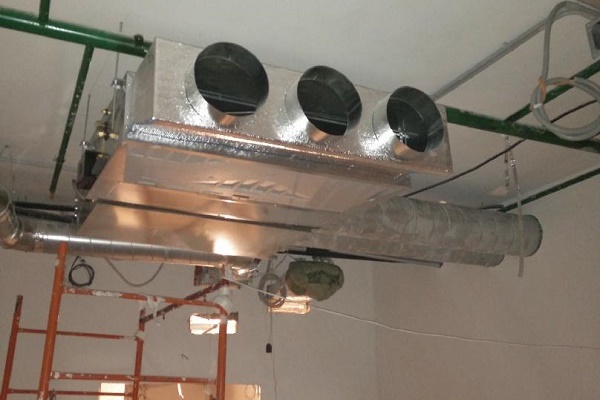

Споменатите по-рано фанкойли представляват устройства, чрез които охладеният въздух постъпва в отделни помещения. Вентилаторните доводчици се инсталират вътре в помещенията. Те се монтират на стена, таван и дори на под. Към един чилър могат да се свържат няколко фанкойла.

Конкретното им количество се определя от броя на помещенията, които се нуждаят от климатизация. Но при това производителността на чилъра трябва да осигурява определен брой фанкойли.

За свързване на чилъра и фанкойлите в обща система се използват обикновени водопроводни тръби. Това ги отличава изгодно от традиционните сплит-системи, за които са подходящи само скъпите медни комуникации.

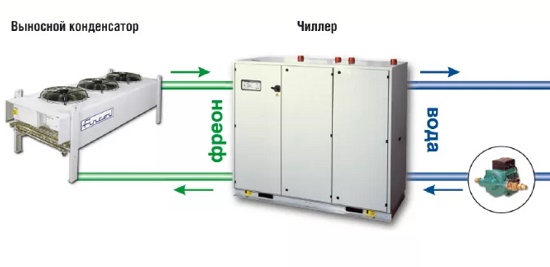

Чилърите с външен кондензатор не са толкова производителни, колкото моноблоковите модели, но позволяват да се използва по-малко място за монтаж на устройството вътре в къщата.

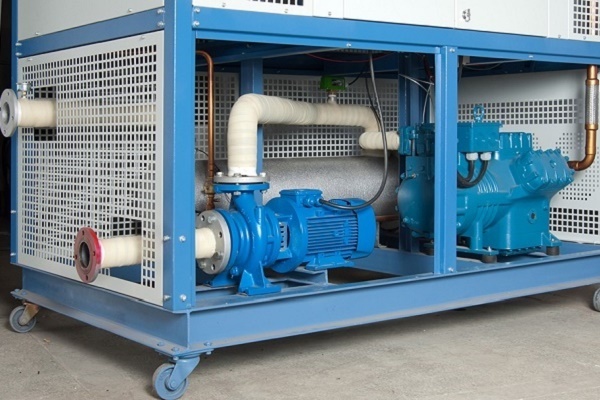

Важна част от такова устройство е помпата, която осигурява циркулацията на хладилния агент. Колкото по-висока е производителността на тази помпа, толкова по-голямо разстояние може да разделя чилъра и фанкойлите. Това е удобно, тъй като увеличава броя на вариантите при избора на подходящо място за чилъра.

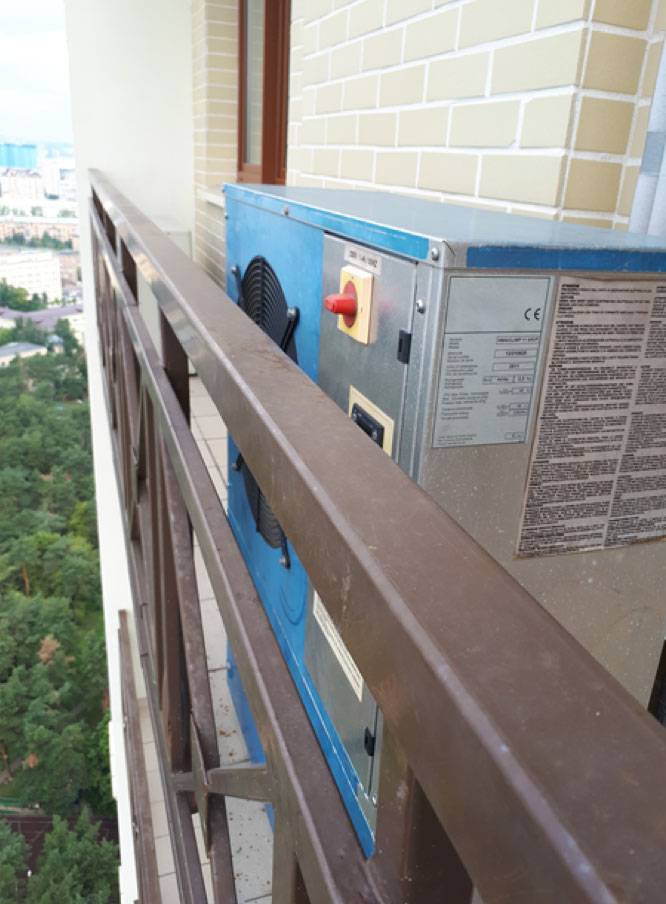

Не рядко агрегатът се поставя на покрива на сградата, а при желание може да се помести в специално помощно помещение. Това позволява напълно да се запази външният вид на съществуващата фасада на сградата. Сплит-системите практически никога не предоставят такава възможност.

Чилърите се класифицират в зависимост от различни признаци:

• по тип на хладилния цикъл като абсорбционни и парокомпресионни;
• по конструкция като моноблок или система с външен кондензатор;
• по тип на охлаждане на кондензатора, което може да бъде въздушно или водно;
• по схема на свързване;
• по наличие или отсъствие на топлинна помпа.

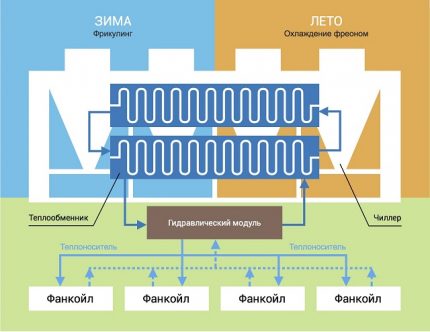

Чилърите, които имат в конструкцията си топлинна помпа, подхождат не само за климатизация на въздуха в помещението, но и за неговото отопление. Те са предназначени за използване през цялата година.

Как да изберете правилно чилър?

За нуждите на голяма къща специалистите препоръчват да се използва чилър с водно охлаждане на кондензатора. Такива устройства имат по-проста конструкция от аналозите с въздушно охлаждане, съответно и струват по-евтино.

Конструкцията на чилъра с въздушно охлаждане включва вентилатор (осев или центробежен) за засмукване на въздух от помещението, в което е инсталирано устройството.

Някои модели чилъри могат да се използват не само за климатизация на въздуха, но и за отопление на жилищни помещения през зимния период.

За охлаждане на кондензатора с помощта на вода могат да се използват местни водни ресурси: реки, езера, артезиански кладенци и т.н. Ако по някакви причини няма достъп до такива източници, се прилага алтернативен вариант: охладител от етилен или пропиленгликол.

Охладителите от този тип са идеални за употреба през студеното време на годината, когато обикновената вода просто замръзва.

Изборът между чилър под формата на моноблок, когато и компресорът, и изпарителят, и кондензаторът са затворени в общ корпус, и вариант, при който кондензаторът се монтира отделно, не е толкова еднозначен. Моноблокът е по-лесен за монтаж, освен това производителността на агрегатите от този тип може да бъде доста висока.

Когато избирате подходящ модел чилър, трябва да оцените неговата производителност и да я съпоставите с броя на фанкойлите, които устройството ще обслужва.

Външните системи се монтират на различни места: самият чилър – в помощно помещение вътре в сградата (може дори в мазето), а кондензаторът – отвън. За свързване на тези два блока обикновено се използват тръби, по които циркулира фреон. Това обяснява повишената сложност на монтажа на системата, както и допълнителните материални разходи за инсталацията.

Но за инсталиране на чилър с външен кондензатор се използва по-малко място вътре в помещението, а такава икономия може да се окаже необходима. Когато избирате подходящо устройство, трябва да вземете предвид и допълнителните функции, с които е оборудван апаратът.

Сред популярните и полезни допълнения могат да се отбележат:

• контрол и регулиране на водния баланс в системата;
• пречистване на водата от нежелани примеси;
• автоматизирано пълнене на резервоарите;
• контрол и корекция на вътрешното налягане в системата и т.н.

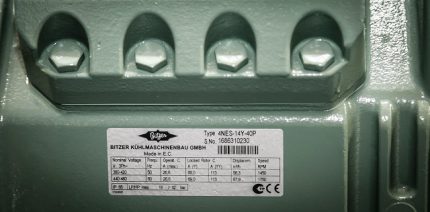

Накрая, задължително трябва да се оцени студопроизводителността на чилъра, т.е. неговата способност да отнема топлинна енергия от работния флуид. Конкретните количествени показатели обикновено са посочени в техническия паспорт на изделието. Студопроизводителността на всяка конкретна система чилър-фанкойл се изчислява отделно.

При това се вземат предвид максималните и минималните температурни показатели, мощността на чилъра, производителността на помпата, дължината на тръбите и т.н. Това са само общи препоръки за избор на чилъри. Във всеки конкретен случай трябва да се консултирате с опитен специалист, който ще може да вземе предвид различни нюанси и ще помогне да направите правилния избор.

Особености на монтажа на такива устройства

Само опитен специалист може да спести от инсталирането на чилър. Всички останали собственици на това устройство ще трябва да платят за услугите на професионални монтажници, тъй като по този въпрос всяка грешка може да бъде фатална. Започват монтажа с внимателно проучване на цялата техническа документация и препоръките на производителя.

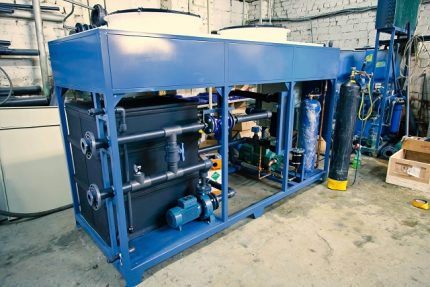

Чилърът се състои от множество конструктивни елементи. Промишленият модел е най-добре да се инсталира и пусне с помощта на опитни професионалисти (+)

След това се пристъпва директно към монтажа. За чилъра трябва да се избере опорна площадка, способна да издържи теглото на това устройство.

Върху платформата се монтира рамка, чието положение се проверява внимателно с помощта на нивелир. Ако няма платформа с необходимите характеристики, трябва да се бетонира подходящ участък за монтаж и да се монтира рамката върху него.

При това трябва да се вземе предвид вибрационното въздействие, което възниква при работата на чилъра. Платформата и рамката трябва да бъдат монтирани по такъв начин, че вибрациите да не се предават на останалите конструкции на сградата. Въздействие могат да оказват и други елементи на системата: тръби, въздуховоди, хидромодул и т.н.

Монтажът на чилъра се извършва върху специална рамка, като при това е необходимо да се предприемат мерки за защита на околните обекти от вибрационно въздействие.

Ако монтажът на чилъра е планиран в помощно помещение вътре в сградата, за него е необходимо да се изгради фундамент, който ще се издига над нивото на пода. Това ще позволи да се намали общата инерционност на системата, да се намали вибрационното въздействие и да се подобри разпределението на масата на агрегата.

Самият чилър се монтира върху специални пружинни или гумени опори с цел да се потисне вибрационното въздействие. Под тези опори се поставя още един слой гума, след което конструкцията се закрепва с помощта на анкерни болтове. Когато избирате място за монтаж на чилъра, трябва да помните, че около агрегата трябва да остане свободно пространство.

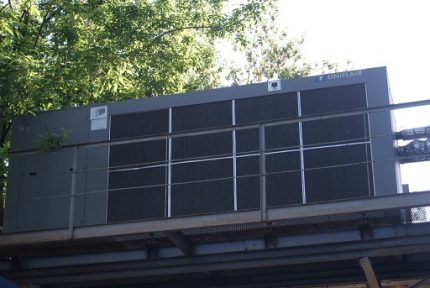

За монтаж на чилър на улицата или на покрива на сградата се използва специален кожух, за да се защити устройството от лошо време.

Той ще осигури достъп до механизмите за извършване на техническо обслужване. Освен това около устройството трябва да циркулира свободно въздух, за да се подобри охлаждането на кондензаторите. Ако чилърът е монтиран навън, той трябва да бъде защитен от замърсявания, като например паднали листа.

Ако боклук проникне в топлообменника, това ще доведе до неправилна работа на системата и сериозни повреди на оборудването. Недопустимо е корпусът на чилъра да бъде докосван от чужди предмети или комуникации, тъй като вибрационното въздействие може да се предаде на тях. Друг важен момент при монтажа на чилъра навън – посоката на вятъра.

При монтаж вътре в помещението трябва да се вземе предвид шумовото въздействие, което възниква по време на работа на агрегата. Има смисъл да се погрижи за допълнителна шумоизолация и да се помисли как излишният шум ще се отрази на съседните помещения. Не се препоръчва да се поставя чилър в близост до жилищни стаи.

Ако в близост до чилъра се планира да се монтират още някакви агрегати, трябва да се погрижи механизмът да не бъде подложен на прекомерно топлинно въздействие, както и да няма пречки за свободното движение на въздушните потоци.

При външен монтаж на чилър се използва специален кожух, който предпазва устройството от атмосферни влияния. Вътре в кожуха се поставя изпарителят, а за монтаж на компресорите е предвидено място отстрани, като кондензаторът се монтира отгоре.

По подобен начин агрегатът се монтира на покрива на сградата. При вътрешен монтаж кожухът, разбира се, не е необходим, но ако в този случай се използва модел с изнесен кондензатор, то част от монтажните работи се извършват отвън.

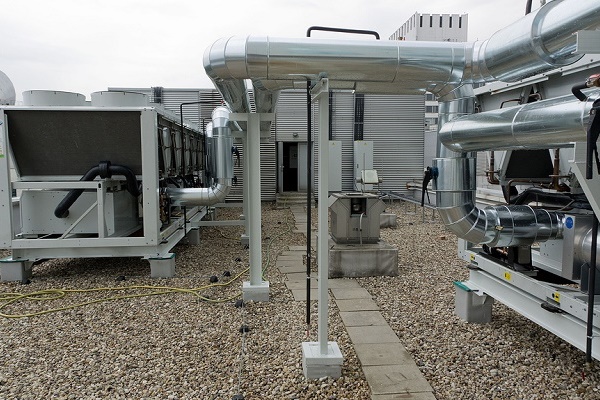

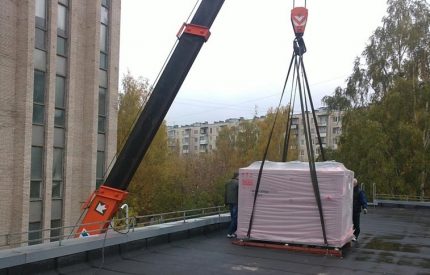

За монтаж на чилър върху покрива на сградата може да е необходима специална строителна техника, тъй като устройството има голямо физическо тегло

При изучаване на техническата документация трябва да се обърне внимание на реда за монтаж на рамата под чилъра. За някои модели с висока производителност се използват специални виброопори, които не е необходимо допълнително да се закрепят с анкерни болтове.

За отделни агрегати не се изисква изливане на отделен фундамент, достатъчно е да се монтира правилно рамата и да се закрепи устройството с болтове.

За присъединяване на тръбите към тръбопроводните накрайници на чилъра обикновено се използват муфи, тъй като диаметърът на тези комуникации е малък. Свързването на чилъра към тръбопроводите се извършва само след като агрегатът е монтиран върху фундамента и виброопорите. Не бива да се изпълнява този етап предварително, за да не се повредят комуникациите.

Изводи и полезно видео по темата

Клип с презентация на промишлен модел чилър ЧА-14 можете да гледате тук:

Промишленият чилър – устройство доста сложно, но при правилен монтаж и обслужване може да служи безупречно в продължение на много години. За да не допуснете грешка в процеса на инсталиране на оборудването, по-добре се обърнете към специализирана компания.
