Инсталиране на касетни климатици: технологични правила за монтаж на битов “касетник”

Касетният климатик ─ високопроизводителна техника, със съвременен дизайн и ниски шумови характеристики. Това е идеален вариант за климатизация на въздуха, но монтажът на касетни климатици е възможен само ако помещението има окачен таван и съответните размери.

В статията ще разкажем за експлоатационните възможности на климатиците от касетен тип. Ще ви запознаем с правилата за монтаж на тази техника.

Конструктивни особености на «касетника»

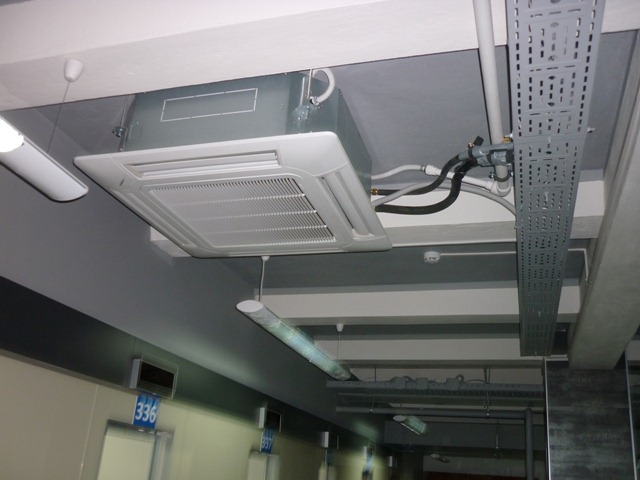

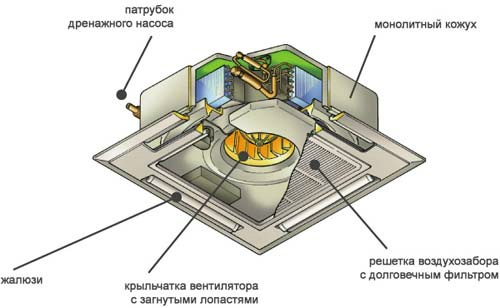

Касетният климатик, въпреки че е разновидност на сплит-системата, се отличава от останалите типове със специфичното устройство на вътрешния модул. Обикновено има квадратна форма и е създаден за вграждане в окачена таванна конструкция.

За задачата за монтаж на климатик от касетен тип в тавана са съобразени всички негови параметри:

• външният панел е с размери около 50х50 см;
• дълбочината, от 20 до 35 см, съвпада със съответните параметри на окачения таван — стандартен размер на клетката и разстояние от повърхността на платното до таванната конструкция.

Климатикът може да работи както в режим на охлаждане, така и да отоплява помещението при необходимост.

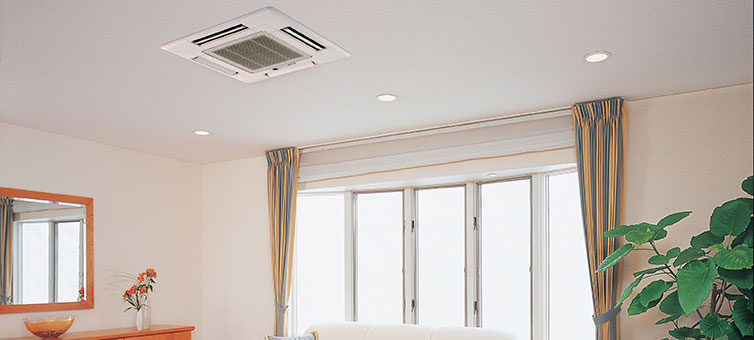

Вграденият в окачения таван касетен климатик изглежда като щори. През тях се извършва охлаждането. Използват го предимно в помещения с голяма площ.

Външният модул е оборудван с компресор и кондензатор. Във вътрешната част има изпарител и дренажна система.

Предимства на касетния климатик

Конструктивно «касетникът» е устроен така, че охладеният въздух се издухва в 4 посоки. Докато стенният аналог охлажда сравнително малки помещения, касетният климатик може да покрие доста голяма площ.

Освен голямата зона на покритие, тази практична техника има редица други предимства:

1. Естетичност. Вътрешните блокове остават невидими, тъй като се намират зад окачения таван. Скритият монтаж не променя интериора на помещението, което позволява използването на такава климатична техника в представителни помещения и офиси.
2. Почти пълно отсъствие на шум при работа. Вентилаторът, вграден в агрегата, създава естествена циркулация на въздушните маси, не създава завихряния и ефективно помпа въздуха.
3. Максимално покритие на помещението. Тъй като топлият въздух се натрупва в зоната на климатика, температурата в помещението ще намалява постепенно от горе надолу.
4. Удобно регулиране на въздушния поток. С помощта на въртящите се планки можете да насочвате въздушните струи според вашите предпочитания.

Каcетъчни системи за климатизация на големи помещения се управляват не само с преносими дистанционни управления, но и чрез инсталиране на стационарни табла, свързани към електрическата мрежа на сградата.

Монтажът на касетъчен климатик трябва да се планира преди извършването на ремонта в помещението. При това е необходимо наличието на опъната конструкция с междутаванно пространство от 15-30 см.

Много касетъчни системи имат допълнителни функции. Те могат да осигуряват отопление на помещението, йонизация и овлажняване на въздуха. За да има възможност за пълноценна координация на работата на климатиците, може да се инсталира единна система за климат контрол.

Монтаж на касетния климатик

Монтажът в новостройки и в помещения от друг вид е идентичен. Въпреки че има някои нюанси, като цяло технологията е подобна.

При избора на сплит-система от касетъчен тип трябва да се помни, че нейният размер има значение. Дълбокият корпус може да не се побере в тясната междина между таванното покритие и опънатия таван.

Целият процес условно може да се раздели на няколко етапа:

• монтаж на блоковете – външния и вътрешния;
• прокарване на въздуховоди и на електрозахранващата линия;
• монтаж на таблото за управление, ако инсталацията на климатика е извършена на голям обект;
• тестване, настройка.

Монтажът на климатика трябва да се извършва, като се вземат предвид климатичните условия на региона. Ако във въздуха има агресивни вещества, те могат да повлияят отрицателно на работата на устройството, затова допълнително ще е необходима инсталация на въздушен филтър.

Негативно въздействие върху касетъчния климатик може да окаже високочестотно оборудване, инсталирано наблизо. То може да действа като бариера по пътя на индуктивния ток, който трябва да функционира в двигателя на климатика.

Гаранция за успешната работа на климатика е спазването на всички правила за монтаж на външния блок и вътрешния модул:

1. Проводката трябва да има такава дебелина, че да издържа на високи натоварвания.
2. В промишлени помещения, в чийто въздух има пари на киселини, други токсични и горими вещества в големи концентрации, не се препоръчва монтаж на каквито и да е климатици.
3. Не трябва да се инсталират касетъчни климатици на места, където е възможен контактът им с технически масла.
4. Помещението не трябва да бъде с височина по-малка от 2,6 м.
5. Таванът трябва да бъде здрав и максимално хоризонтален.
6. Агрегатът трябва да бъде заземен изцяло - както контурът, така и металната основа.
7. В зоната на инсталиране на климатика след завършване на работата не трябва да остават никакви препятствия.
8. Между корпуса на климатика и крайните точки на отворите хлабините трябва да бъдат еднакви.

Редът на инсталиране на блоковете на климатика няма значение, но докато той не се окаже на мястото на монтажа, не се препоръчва да го разопаковате. Най-ефективно касетникът работи, когато вътрешният модул е монтиран в центъра на тавана.

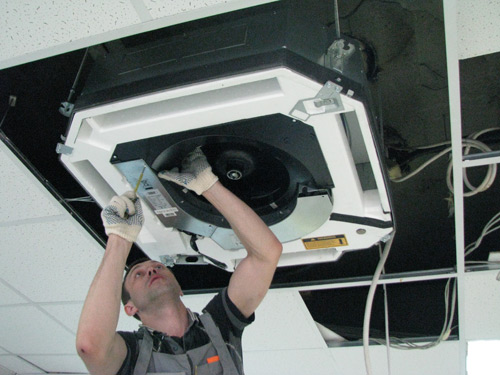

Монтаж на вътрешното тяло

В повечето случаи в комплекта с климатика има негов образец от картон с идентични размери. Но дори и да липсва, трябва да го направите сами. Той ще послужи като шаблон за маркиране.

Площадката за разполагане на климатика зависи от мощността. Стандартният размер е 600х600 mm или 1200х60 mm. Външният панел е с красив дизайн.

Преди да пристъпите към закрепване на вътрешните касетни блокове на климатиците към тавана, трябва първо да начертаете контур на пода, а след това да го пренесете върху тавана. След това в профила на тавана се прави малък разрез. Ако окачената конструкция вибрира, към тавана се залепва парче стиропор.

След това се маркират местата за закрепване на модула, пробиват се отвори на отбелязаните места на дълбочина около 50 mm и диаметър 12 mm и в тях се вкарват шпилки. На всяка шпилка се навива гайка, шайба и още една гайка. След това вътрешният модул се повдига нагоре, шпилките се вкарват в предвидените за тях канали и гайките се наживяват.

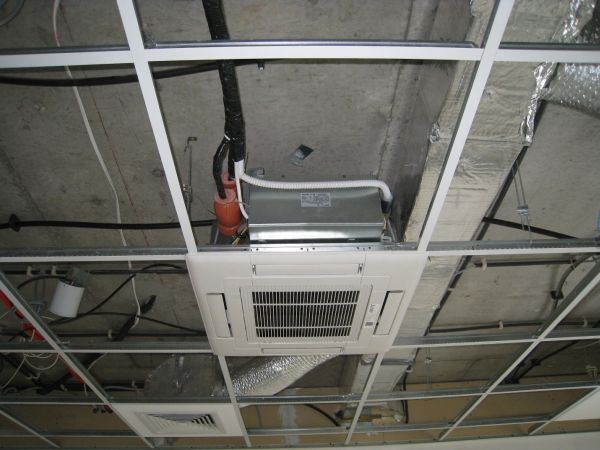

Блокът за вътрешен монтаж се монтира така, че да влезе заподлицо с повърхността на таванното платно. Това ще се получи, ако разстоянието между основния и окачения таван е идентично на дълбочината на потапяне на корпуса на касетника.

Хоризонталността на равнината се контролира с нивелир. Ако пропуснете тази процедура, дренажната течност вътре в модула ще изтича и ще капе на главата. Когато условието за равност на равнината е спазено, гайките се затягат добре. Разстоянието между модулите на агрегата се измерва, за да се положи впоследствие фреоновата магистрала.

На следващия етап се отрязва магистралата. Тази операция изисква голяма точност, до милиметър. Грешка в размера ще усложни много неща. Недостатъчната дължина означава допълнителни финансови разходи. По-голямо количество може да се скрие в междутаванното пространство.

Тъй като вътрешният блок на климатика е разположен в окачена таванна конструкция, това позволява да се спести място на стената и най-вече да не се разваля интериорът.

За отрязване на магистралата най-подходящ е дисков тръборез. Не трябва да се реже с ножовка за метал или с ъглошлайф. Тези инструменти могат да оставят метални стружки, а тяхното присъствие впоследствие ще се отрази отрицателно на работоспособността на климатика.

Срезът внимателно се почиства с пила или шкурка, стружките се изтръскват. Отворът, образуван при рязането на тръбата, се затваря с тиксо или изолент, а самата тръба се изолира.

Под тавана се закрепват шпилки с куки за фиксиране на фреоновия тръбопровод. Ако трябва да се промени геометрията на тръбата, се използва тръбоогъвачка, но преди това се разрязва и леко се отмества изолацията. След приключване на процедурата повърхността на тавана се залепва обратно.

При необходимост от удължаване на тръбопровода се използва специален развалцовчик, който увеличава вътрешното сечение на тръбата, докато съответства на външното. Размерът се наглася постепенно – като се правят около три прохода, като всеки път се увеличава размерът на цангата. В противен случай тръбата може да се спука.

Маркучите се подвеждат към отворите на вътрешния модул, развиват се фиксиращите гайки и се поставят върху тръбите. Краищата се почистват с пила, а стружките се събират с прахосмукачка. С помощта на развалцовчик се разширява диаметърът на тръбата, така че да обхване дюзата на вътрешния блок. Тръбата се затяга и се фиксира с гайка с помощта на ключове. Единият от тях държи дюзата, а вторият затяга гайката.

Ако гайките се затегнат неравномерно или недостатъчно, може да възникне изтичане на влага в помещението. Ако климатикът не приляга плътно към тавана, празнината се отстранява чрез допълнително затягане на гайките на шпилките.

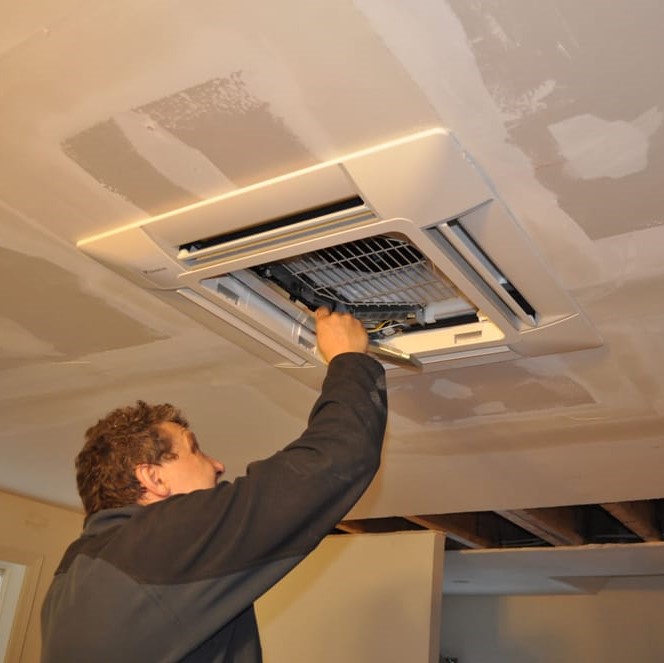

Мястото на съединението се изолира и се стяга с хомути. След това се сваля решетката за всмукване на въздух и временно се оставя настрана. След това се изваждат 4 ъглови капачки, намира се моторът, който управлява движението на щорите. Тази позиция трябва задължително да съвпада с точката на свързване на фреоновата магистрала.

Фиксира се облицовката в зоната на скобите на блока, като внимателно се движи последният, докато попадне точно в отвора. С помощта на нивелир се настройва облицовката, връща се на място решетката за всмукване на въздух, като се закрепва отстрани с капачки.

Използването на агрегатите се ограничава от височината на монтаж на касетъчния климатик, тъй като в апартамент с височина на тавана 2,5 м не могат да се монтират. Въз основа на това изискване се препоръчва да се използват "касетъчни" климатици в помещения с височина не по-малка от 3 м.

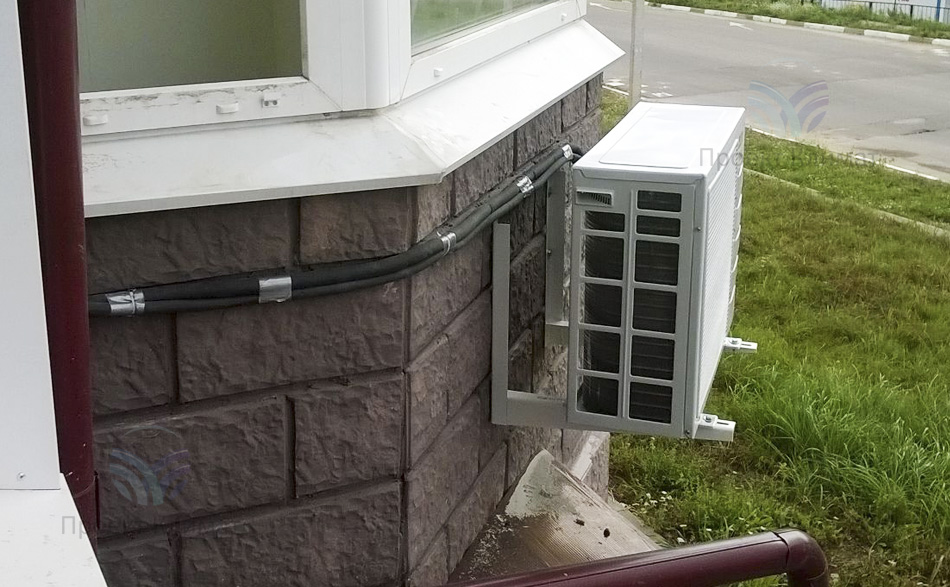

Монтаж на външния блок

Монтажът на външния блок е възможен при спазване на следните моменти:

• твърдост на повърхността, предназначена за монтаж;
• липса на препятствия по пътя на изходящия въздушен поток;
• наличие на метални пластини за защита на блока от силни пориви на вятъра;
• максимално близко разстояние между блоковете;
• отчитане на разликата между геометричния център на блока и неговия център на масата.

При преместване на блока не трябва да се накланя повече от 45⁰. Категорично се забранява поставянето на модула настрани.

Уличният блок се монтира върху опорна повърхност от тухла или бетон. При това се спазват правилата за закрепване и действащите норми, а също така се взема предвид теглото на агрегата.

В случай, че е избран вариантът за „подова“ фиксация на външния блок, под него е необходим собствен бетонов фундамент, иначе конструкцията няма да може да устои на поривите на вятъра. Закрепването се извършва посредством скоба за климатика.

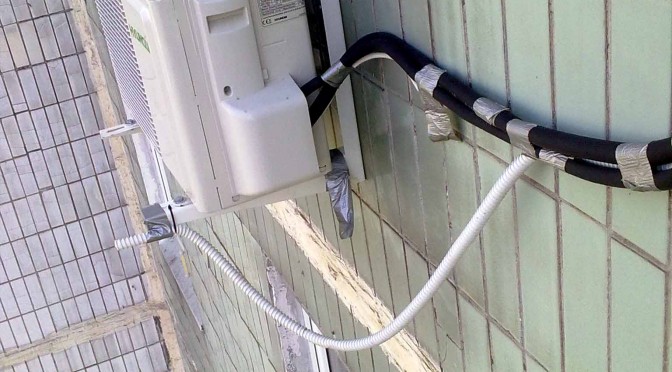

След това в помещението се въвежда тръбопровод за отвеждане на хладилния агент от кондензатора. Основното е да се осигури минимум загуби на студ на участъка от трасето от външния към вътрешния блок.

Мястото за инсталиране трябва да се избере така, че върху модула да не навява сняг и листа. Когато климатикът работи на отопление, кондензатът, който се отвежда от външния блок, не трябва да причинява неудобства.

Нюанси при монтажа на тръбопровода и дренажната система

За увеличаване на експлоатационния срок на климатика е необходимо да се вземат предвид няколко нюанса:

1. Не трябва да се превишава дължината на трасето, предназначено за циркулация на хладилния агент.
2. Не се допускат повече от 15 огъвания на тръбопровода. Недопустими са огъвания над 90⁰ и с радиус над 9-10 см.
3. След монтажа на разширителните съединения се изисква задължително вакуумно почистване на контура от излишен въздух, прах и влага. За тази цел по външния контур към помпата се свързва клапан. По време на процедурата трябва визуално да се провери целостта на всички тръби.
4. За да се уверите напълно в целостта на системата, фугите могат да се покрият с сапунен разтвор след запълване на тръбите с фреон.

Ако е необходимо, системата се дозарежда с хладилен агент. Дозареждане е необходимо, когато тръбопроводът в едната посока има дължина над 8 m.

Идеалният вариант за отвеждане на кондензата е, когато той не капе по главите на минувачите, а отива в канализацията. Това може да се направи само на етапа на строителство или основен ремонт на сградата.

Работата по инсталиране на дренажната система започва със свързване на пластмасова тръба към дренажната помпа на вътрешния блок. Тя се поставя на патрубка и се закрепва с помощта на скоба. След това тръбата се проточва до мястото на изтичане. Обикновено външният диаметър на тръбата е 37-39 mm, а вътрешният – 32 mm.

Прокладката се извършва с лек наклон – на всеки квадратен метър буквално няколко сантиметра. Като цяло наклонът е максимум 30⁰, а издигането – не повече от 20 см. Отработената вода трябва да излиза от климатика гравитачно и в никакъв случай да не се връща обратно в резервоара.

Другият край на дренажната тръба не трябва да се потапя в течност. За проверка на работоспособността на дренажната система в специален отвор се залива вода и се включва климатикът в режим на охлаждане. В тази ситуация помпата и водостокът ще покажат своята работа.

Свързване на климатика към електропреносната мрежа

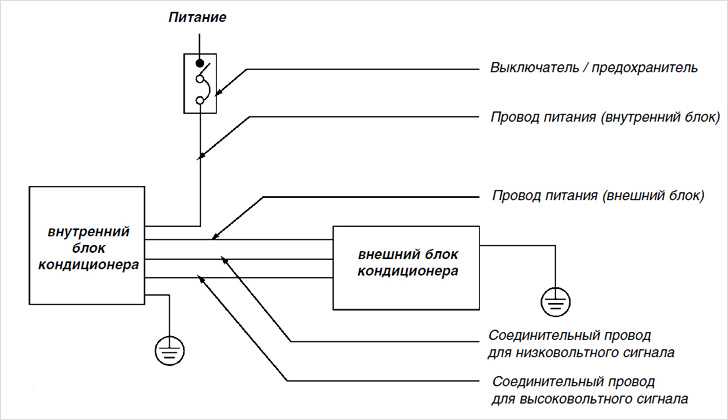

Отличителна черта на схемата за свързване на касетъчния климатик е, че той може да се свърже само към индивидуален автоматичен прекъсвач. Ако в общото окабеляване няма стабилизатор на напрежението, целесъобразно е да се добави този елемент в схемата.

Проводниците от изпарителя на касетъчния климатик се свързват към съответните контакти на външния модул. От вътрешната страна на капака производителите обикновено поставят схема, което значително опростява процеса.

Както вътрешният, така и външният блок трябва да бъдат заземени. Впоследствие заземлението ще бъде обединено в единен контур. В случай на необходимост от удължител, за него е необходим кабел от същия тип и сечение.

Трябва да се има предвид, че проводниците не трябва да се пресичат с хладилните тръбопроводи или спирателните клапани. В силовия контур задължително трябва да има предпазители.

След завършване на инсталацията, трябва да натиснете дистанционното управление и да пуснете уреда в режим на тестване. Трябва да се вслушате как работят двигателите в блоковете. Ако има странични звуци, дрънкане или вибрация, уредът трябва да се изключи и да се потърси причината за проблемите.

Изводи и полезно видео по темата

Опитът от инсталирането на вътрешния блок на «касетъчния климатик» в тези две видеа:

Втора част на ръководството:

Как да свържете тръбопроводите и захранването към касетъчния климатик, ще научите от този видео материал:

Монтажът на касетъчните климатици, като правило, се извършва от майстори от сервизната служба. Това се обяснява както със сложността на закрепването, организирането на въздушните комуникации, така и с необходимостта от настройъчни работи. Последните изискват определен опит, тъй като в конструкцията на оборудването присъстват множество възли, включително електроника и автоматика.

Разкажете за това как сте инсталирали касетъчен климатик във вашия офис или вила. Не е изключено вашите препоръки да бъдат много полезни за посетителите на сайта. Пишете коментари, моля, в долния блок формуляр, задавайте въпроси и публикувайте снимки по темата на статията.
