Монтаж на външния блок на климатика на тавана: възможност за решение и разбор на техническата специфика

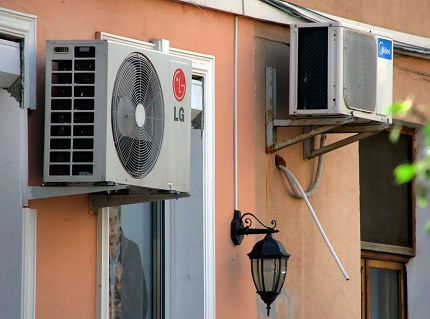

За благоустроеното жилище сплит системата е крайно необходима. Съгласете се, друго средство за противопоставяне на летните жеги и хладните периоди от междусезонията просто няма. Въпреки това, на много градски фасади поставянето на сплитове е забранено. Така че защо да не поставите блока на климатика на тавана, където не се вижда?

Изследваме условията, които позволяват поставянето на външната част на сплит система в таванско или техническо помещение на многоетажна сграда. Също така ще разгледаме факторите, които основателно препятстват този метод на монтаж на двублоков климатичен комплекс.

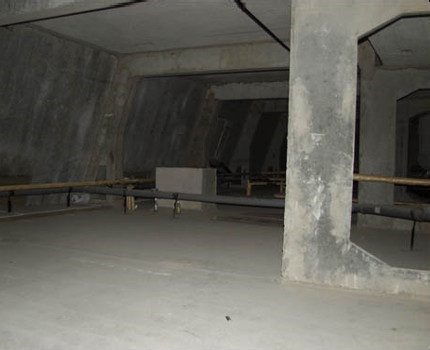

Възможност за поставяне на блока в техническо помещение

Нежилищните помещения на многоетажна сграда, които не са част от нито един апартамент, принадлежат едновременно на всички собственици на апартаменти в тази сграда. Това се потвърждава от Жилищния кодекс в част първа, член 36.

Това означава, че всяко таванско, както и техническо помещение на многоетажна сграда е в обща дялова собственост на живущите.

От гледна точка на закона, таванът е предназначен за разполагане на комунално-технически комуникации с битово предназначение, а следователно и на климатично оборудване (т.е. климатици).

В член 161 от Жилищния кодекс е отразена необходимостта от поддържане на благоприятни условия за живеене на всички обитатели на сградата. Това помещение, което е обща собственост на собствениците на апартаменти, трябва да се поддържа в подходящо състояние както по отношение на санитарно-епидемиологичното благополучие, така и на пожарната безопасност.

Съгласно разработените от Госстрой „Правила за техническа експлоатация на жилищния фонд“ №170 от 27.09.2003 г., управляващата организация (наричана по-долу УО) е длъжна да осигури температурно-влажностен режим на тавана (техническия етаж), който изключва образуването на конденз по ограждащите конструкции на сградата (т. 3.3.1).

При това температурата на студеното (неотопляемо) техническо помещение може да превишава температурата на външния въздух само с 4°C (т. 3.3.2).

Достъпът до тавана се разрешава само на служители на УО и на персонал на експлоатационни компании, чието оборудване е разположено на покрива или в таванското помещение (т. 3.3.5).

Съгласно посочените по-горе норми, пряма забрана за инсталиране на елемент от сплит-климатик на тавана не е определена от тях. Ако УО не предостави обосновани възражения и ако 50% от собствениците на жилища в тази многофамилна сграда не се изкажат против разполагането на компресорно-изпарителен блок (или блокове) в техническия етаж, тогава такъв монтаж ще бъде законен.

Особености при монтаж в таванско помещение

Повечето битови климатични уреди са проектирани за разполагане на външния модул на малко разстояние от стайния изпарител и буквално на улицата, т.е. в условия на „улична“ атмосфера. И при инсталиране на външния блок на сплит-системен климатик на тавана ще трябва да се вземат предвид редица задължителни технически тънкости.

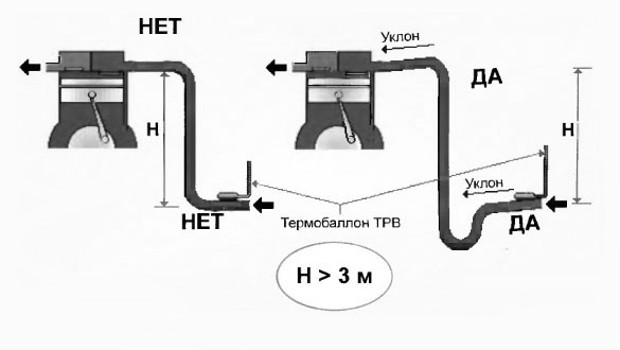

Каква е опасността от многометровата разлика във височината между блоковете?

Сред значимите характеристики на всяка сплит-система (в техпаспорта) се посочват максималната височина и дължина на фреоновата магистрала. Минималните параметри започват от 5 (височина) и 15 (дължина) метра. По-дълга и по-отдалечена вертикално тръбна магистрала от посочената в паспорта на сплит-системата компресорът просто няма да може да прокара.

Липсата на маслосъбирателна бримка и низходящ наклон неизбежно ще доведе до заклинване на компресора на климатика поради хидроудар.

Така че, може ли да се инсталира външният модул на климатика на тавана, ако между него и стайния блок се получат повече от 3 „вертикални“ метра? Трябва да се изчисли общата дължина.

Съотношението на дължината на медните тръби, свързващи сплит-модулите по вертикала и хоризонтала, приблизително се определя като 1:3.

Т.е. при хоризонтално разстояние от стайния блок до „външния“, например, равно на 4 м, за вертикалния участък на магистралата остават по-малко от 3,5 м. Отбелязваме, че това е пределната височина, с която компресорът може да се справи, а значи – ще му се наложи да работи при стабилно високо натоварване и на износване.

Друг проблем при разполагането на компресорния сплит-модул над изпарителния блок на височина над 3 м е недостигът на масло във „външния“ блок – то се натрупва в тръбите близо до стайния модул.

А тъй като стайните температури обикновено са по-високи от тези в зоната на разполагане на компресорния блок, парите на хладилния агент се кондензират в „компресорния“ сектор на фреоновата магистрала след спиране на климатика. Масло отдолу, пари на хладилния агент отгоре на магистралата – създават се идеални условия за хидроудар при следващото стартиране на сплит-системата.

Как да намалим риска от хидравличен удар при голяма разлика в нивата на блоковете?

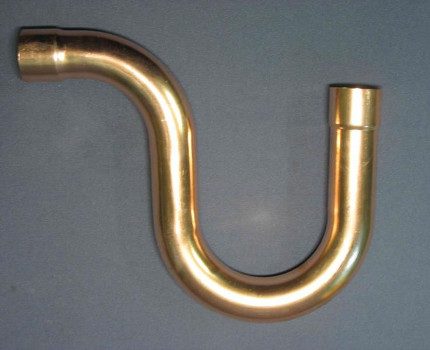

За да се избегне образуването на маслена тапа в долния участък на магистралата с хладилен агент, трябва да се монтира на възходящата (смукателна) тръба маслоповдигаща бримка. Тя има U-образна форма и дължина не повече от осем диаметъра на тръбата.

Например, за тръба с диаметър ¼ инч, максималната дължина на участъка на маслоповдигащата бримка не трябва да надвишава 50 мм. Бримката се създава в долната част на възходящия тръбопровод.

Правилно е не огъването на медната тръба под бримката, а впояването на готова бримка в тръбопровода. Това ще запази еднородността на сечението на тръбната магистрала по цялата ѝ дължина.

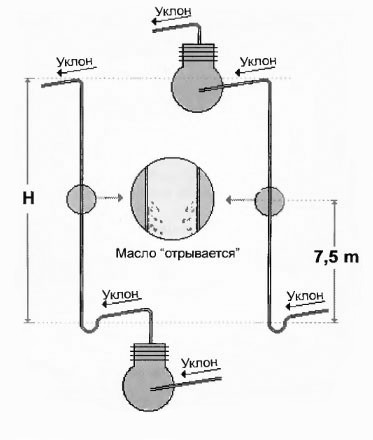

Ако вертикалният участък от медни тръби има дължина повече от 7,5 м, то газовата смес на хладилния агент при скорост 5 м/с (обичайна скорост в климатична система) няма да може да задържи масления филм по стените на магистралата.

Силата на тежестта ще 'дърпа' маслото надолу, запълвайки маслосборната бримка изцяло и отново заплашвайки с хидроудар при включване на сплит-системата. Тогава трябва да се монтират две бримки на разстояние 3 метра една от друга (една долу, втората – по-нагоре по смукателната тръба).

Отбелязваме, че междинната маслоповдигаща бримка на фреоновата магистрала, прокарана до таванското помещение или техническия етаж от апартамента през вентилационен канал, значително ще запуши неговото сечение и ще попречи на пълноценната вентилация. Ако пък към тавана се прокарват тръбопроводи през канала на стандартната вентилация от две сплит-системи, то въздухообменът в апартамента може напълно да спре.

Да се прокарва вертикален тръбопровод между блоковете на сплит-системата на височина повече от 25 м крайно не се препоръчва дори при мощен компресор, способен да 'работи' с тръбопровод с такава дължина. Загубите на налягане на хладилния агент в магистралата ще бъдат твърде големи.

Освен монтажа на маслосборната бримка, всички хоризонтални участъци от тръбите трябва да бъдат поставени с наклон в посоката на движение на хладилния агент. Т.е. наклонът на захранващата тръба към компресорния блок трябва да бъде насочен точно към този модул, а на отвеждащата тръба – насочен от него надолу към изпарителя.

Проблемът с топлинната емисия на компресорния блок

По същество, в режим на охлаждане на въздуха, сплит-системата забира топлина чрез вътрешния блок, пренася я извън апартамента и я изхвърля навън чрез външния блок.

За да може работата по охлаждане на помещението да се извършва с зададена от потребителя интензивност (зададен режим на температура), въздушната маса в сектора за изхвърляне на излишната топлина трябва да отговаря на определени параметри.

Разположението на маслосборните бримки на всеки 3-4 метра ще защити тръбната магистрала на климатичната система от гравитационно изтичане на масло в нейната долна точка.

Кондензаторът, вграден във външния сплит-модул, ще работи нормално, ако на мястото на разполагане на уреда на един киловат от неговата топлинна мощност има над 17 кубически метра въздушна атмосфера. Например, кондензаторът на сплит-система „деветка“ с мощност в режим отопление 2,8 kW (посочена в паспорта) се нуждае от не по-малко от 48 м³ въздух на час за отвеждане на топлината.

Като се има предвид, че височината на техническо помещение в многофамилна сграда не надвишава 1,6 m (понякога е само 1,2 m), на единия монтиран в техпомещението „външен“ блок на „деветка“ ще му трябва 30 м² площ. Ако пък таванът не е по-висок от 1,2 m, ще са необходими вече 40 м² от неговата площ.

При недостатъчно ефективна смяна на въздуха в таванското помещение неговата атмосфера ще се нагрее до повече от 40^°C, поради което компресорният блок ще прегрее. Тогава ще се задейства защитата от прегряване, която ще изключи сплит-системата и няма да позволи включването ѝ до охлаждане на модула с компресора.

Затова през горещото лято, при няколко активно работещи на техническия етаж сплит-системни модула, тяхната защита ще се задейства всеки час. В резултат поддържането на приемлив микроклимат в жилищните помещения ще се окаже доста сложна задача.

Как да избегнем прегряването на сплит блока на техническия етаж?

Таванските вентилационни отвори и капанни прозорци са проектирани за естествен въздухообмен. Въздухът постъпва на техническия етаж от жилищните помещения отдолу, през вентилационни отвори и процепи при надвеса на покривната конструкция.

Процепните отвори и техническите вентилационни отвори не са способни да осигурят достатъчна смяна на въздушната маса на тавана при няколко активно работещи компресорни блока на климатици.

Той работи на принципа на засмукване на допълнителен въздушен обем поради пониженото налягане във вътрешната камера за смесване.

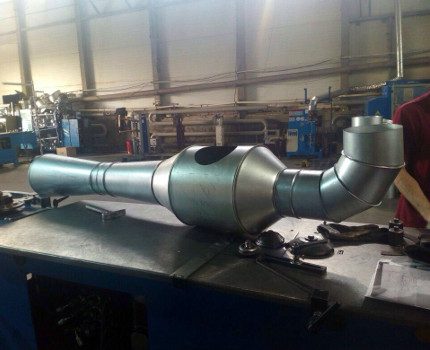

Тук се изисква принудително въздухоснабдяване, но оборудването на техническия етаж с електромеханични вентилационни инсталации не винаги е ефективно и определено не е евтино. Има по-добро решение – оборудване на тавана с ежектор с ниско налягане, способен многократно да ускорява вентилационния процес без разход на електроенергия.

Например, ежектор тип ЕИ-1 на тулското предприятие „Промвентилация-Сервис“ осигурява смяна на 1000 кубически метра въздух на час.

Тоест такъв ежектор е ефективен за вентилация на техническия етаж с едновременно работещи за охлаждане 15-17 външни блока на сплит-системи „деветки“. Отбелязваме, че ежекторната конструкция е доста дълга – тип ЕИ-1 има дължина 2,75 m.

Оптималният сплит с поставяне на блока на тавана

Климатизиран въздух в режим както на охлаждане, така и на отопление ще е необходим за няколко жилищни помещения на апартамента. Обаче да се оборудва с няколко двублокови климатици с изнасяне на външни модули на таванското помещение ще бъде затруднително, дори ако апартаментът е на последния етаж (т.е. разположен е непосредствено под тавана).

Тъй като от нейния компресорен модул сдвоени тръбички отиват към всеки «стаен» блок поотделно, мощността на външния блок трябва да бъде предварително висока. Това е важно!

Всичко е просто: сдвоените тръбопроводи на няколко сплит-системи напълно ще блокират изпускателния въздуховод. За да не се случи това, ще се наложи да се пробият тавански плочи за всяка двойка тръбички или да се подготви едно общо отвърстие.

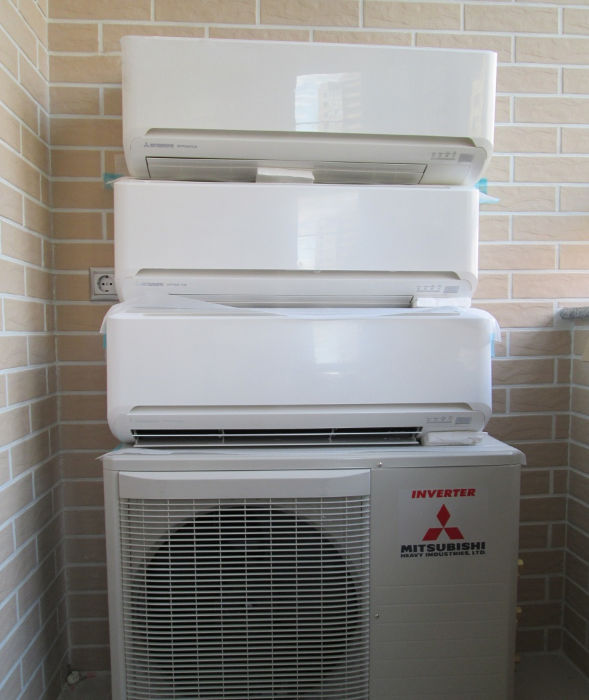

Възможно е ефективен вариант да бъде оборудването на жилищни помещения с климатична инсталация с един външен и няколко вътрешни блока – мултисплит система. Макар че пак ще се наложи да се изтеглят няколко самостоятелни фреонови тръби вертикално нагоре, охлаждането на единствения компресорен модул все пак ще е по-лесно.

Ще е необходим достатъчно мощен мултисплит на известна марка, способен да работи при голяма разлика във височините между модулите и да изпомпва тръбопровод с дължина над 50 метра (с отчитане на съотношението вертикала:хоризонтала като 1:3).

Имайки предвид слабата интензивност на естествената вентилация на техническия етаж, по-добре е да се използва компресорен сплит-блок с центробежен вентилатор, който охлажда компресора по-ефективно от аксиална вентилационна инсталация.

Да се извежда на тавана «уличен» сплит-модул с тръбички във вентилацията от апартаменти, разположени на предпоследното ниво на многоетажката или по-долу – това не трябва да се прави, тъй като въздухообменът в жилищните помещения определено ще се влоши.

Изводи и полезно видео по темата

Как да се поправи проблемът с прегряването на климатика в техническия етаж:

Как в тръбопровода на сплит-системата се вгражда маслоподемна примка:

Сред техническите задачи по монтажа на сплит-климатик в техническия етаж проблемът с отвеждането на кондензат е най-прост – отточната тръбичка се извежда под наклон в тръбата на фановия щранг. Що се отнася до особеностите на експлоатация на „таванския“ компресорен блок, ще има трудности с неговото измиване, тъй като традиционното измиване под налягане тук е неприложимо.

Възможно е по-добър вариант да бъде разполагането на уличния модул на сплит-системата на покрива на сградата. Това ще позволи да се избегнат трудности както с прегряването на климатика поради недостатъчен въздухообмен, така и с неговото периодично почистване.

Искате ли да споделите личен опит относно разполагането на външния сплит-блок на тавана? Разполагате ли с полезна информация по темата на статията? Пишете, моля, коментари в сектора за обратна връзка, разположен по-долу, публикувайте снимки по темата на статията, задавайте въпроси.
