Касетна сплит-система: особености на конструкцията, плюсове и минуси на техниката и нюанси на монтажа

Сплит-системата с касетно изпълнение, от технологична гледна точка, почти не се различава от класическата конструкция на климатика. Явната разлика от класиката се състои единствено в това, че касетната сплит система използва вътрешен модул не от стенен, а от подтаванен тип.

Всичко останало е фактическа аналогия на класиката, включително принцип на работа, плюсове и минуси на конструкцията, особености на изпълнението на монтажните работи. В тази статия ще разгледаме подробно всички особености на системите с касетна конфигурация, включително устройството, принципа на работа, неговите предимства и недостатъци, както и тънкостите при инсталиране на оборудването.

Устройството на битовия касетен климатик

Охлаждащата техника от касетен тип представлява двумодулна система, чрез която се осъществява функцията за охлаждане на въздуха до зададена температура.

Комплектът на касетната сплит-система се състои от модули:

1. Външен (уличен).
2. Вътрешен (апартаментен, офисен).

И двата модула на комплекта са индивидуални блокове, които при монтажа на системата в работно състояние се обединяват чрез технологични тръбопроводи и електрически връзки.

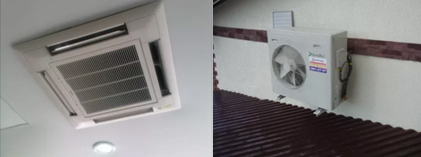

Основните части (модули) на касетната сплит-система, съставляващи пълноценен набор за климатична система. Както се вижда от картинката, външният блок почти не се различава от тези, които се използват в класическите стенни климатици.

Трябва да се отбележи: сплит-системите от касетен тип по-често се използват като офисно оборудване, инсталират се в обекти на малкия бизнес и вътре в административни сгради.

Приложението в апартаменти или къщи е доста рядко явление. Основната причина за такова разпределение е необходимостта от изграждане на фалшив таван на обекта, тъй като вътрешният модул е предназначен за монтаж под тавана.

Строеж на външния модул

Тази част от конструкцията на касетния климатик напълно съответства на класическото изпълнение на битови системи за климатизация.

Блоковият уличен модул съдържа вътре следните компоненти:

• компресор;
• кондензатор;
• вентилатор;
• елементи на автоматиката;
• електрически детайли.

Компресорът и кондензаторът се обединяват от хладилния кръг, който се зарежда с фреон, от който през двойка линейни спирателни кранове са направени контактни точки за свързване с вътрешния блок.

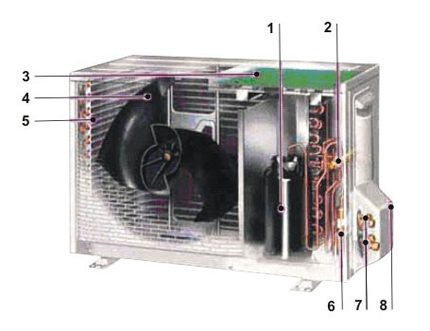

Изпълнение на външния модул: 1 – хладилен компресор; 2 – четирипътен клапан; 3 – електронна и електрическа платка; 4 – вентилатор на кондензатора; 5 – оребрени тръби на кондензатора; 6 – филтър-сушител; 7 – блок на спирателни кранове; 8 – капак

Електрическите връзки за автоматично управление и захранване на компресора на външния модул също се извеждат на контактния панел на вътрешния модул, където се комутират по подходящ начин (според схемата) и се извеждат към общото захранване.

Особености на вътрешния блок

Тази част на климатика е изпълнена като работна блочна касета с панел, предназначен за вграждане в таванна конструкция. Освен това таванната конструкция трябва да има така наречения фалшив таван.

Работният (системен) блок се „крие“ под фалшивото покритие, а разпределителният панел остава в една равнина с фалшивото покритие.

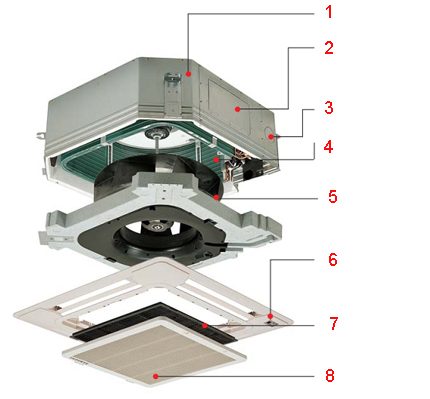

Конструктивно изпълнение на касетата: 1 – облекчен корпус на касетата; 2 – допълнителен въздушен интерфейс; 3 – канал за всмукване на външен въздух; 4 – изпарител с био-покритие; 5 – вентилатор; 6 – разпределителен панел; 7 – филтър-ионизатор; 8 – въздухозаборна решетка

Разпределителният панел на вътрешния касетен блок като цяло съдържа няколко елемента:

1. Въздухозаборна решетка.
2. Филтър за грубо почистване.
3. Филтър-ионизатор.
4. Твърда рамка.
5. Лицева накладка.
6. Разпределителни жалузи.

Въздухозаборната решетка с филтри за йонизация, грубо почистване и твърда рамка се намира в централната област на разпределителния панел.

По периметъра – на страничните страни на същия разпределителен панел – се разполагат каналите за изход на охладен въздух, допълнени с жалузи с автоматично циклично регулиране на потока.

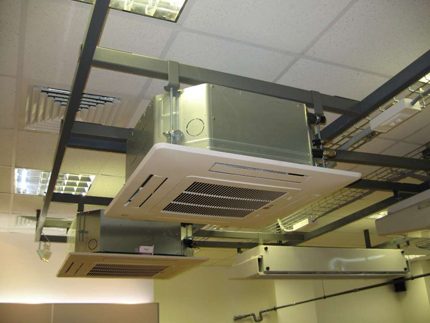

Вътрешни модули на касетна сплит-система, монтирани в офисно помещение. В този случай се използва отворена конструкция на окачване на рамка, изработена от правоъгълни метални профили.

Лицевата накладка на разпределителния панел на касетата, освен всичко друго, съдържа платка за светлинна индикация и дистанционно управление. Има моделно изпълнение, оборудвано с проводен дистанционен контролер.

Работният блок на касетата, „скрит“ под фалшивия таван, е част от хладилната конструкция, включваща: изпарител, вентилатор, устройство за отвеждане на кондензата, възли за свързване на линиите от външния модул, платка за електрически връзки.

Как работи касетната система?

Всъщност принципът на действие на класическата система за климатизация тук не се променя. Използва се и хладилен агент от тези марки, които най-често се прилагат на практика. Тоест, например хладилният агент R410A и подобни хладилни агенти.

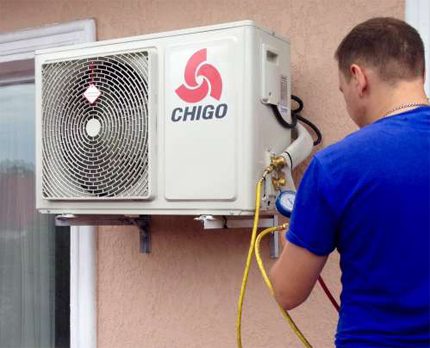

Процедурата по зареждане с фреон на касетна сплит система не се различава по нищо от същата процедура, извършвана за други видове климатични системи. Видовете хладилни агенти също са аналогични.

С такова вещество се зарежда контурът на системата при условие на пълноценен монтаж на касетната инсталация, обединяващ външния и вътрешния модул. Препоръчваме Ви да се запознаете с тънкостите на самостоятелното зареждане на системата с фреон.

След включване на касетната сплит система в действие, хладилният агент циркулира вътре в контура благодарение на работата на компресора. Неговата циркулация води до охлаждане на изпарителя.

През изпарителя, намиращ се в корпуса на касетата на вътрешния модул, вентилаторът изтегля въздух, който се засмуква през въздухозаборната решетка. Охладен от изпарителя, въздухът се подава на изхода в страничните канали, оборудвани с жалузи.

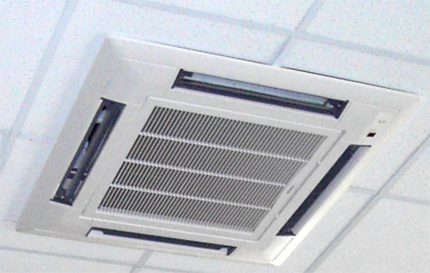

На картинката ясно се виждат четирите канала за изход на обработения въздух, чието разположение осигурява равномерно постъпване на потоците на територията на обслужваното помещение.

Конструкцията на страничните канали има характерно изпълнение – извивка на изходящата част с приблизително 30-35 градуса. Поради това изходящият от каналите на касетата охладен въздушен поток се насочва не вертикално надолу, а настрани.

Предвид наличието на изходи на каналите от всичките четири страни на разпределителния панел, въздушният поток се разпределя равномерно в четири посоки.

Предимства и недостатъци на оборудването

Климатичната техника от касетен тип, както и класическата, има своите плюсове и минуси. Които ще разгледаме по-подробно по-нататък.

Основни предимства на касетните модели

Явно предимство на касетните сплит системи е равномерността на въздушното разпределение на потока в площта на помещението.

При това този предимствен фактор е пряко свързан с изискванията за монтаж, според които инсталирането на таванна касета се предвижда изключително в централната част на помещението.

Благодарение на оптималното разположение на касетата и също толкова оптималното разпределение на въздуха, се постига по-ефективно охлаждане на помещенията до необходимата температура.

Още едно предимство е архитектурният аспект. Ако класическите сплит системи, при които се използват стенни вътрешни модули, създават реални проблеми по отношение на организацията на дизайна, то с касетните модули тук е по-лесно.

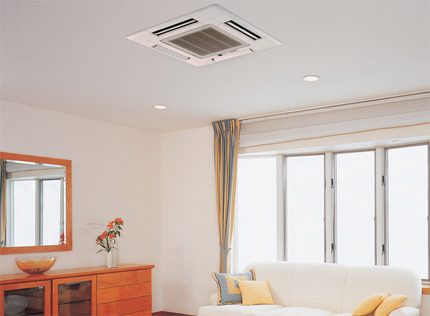

Един от вариантите за дизайн на помещението, където проектът предвижда инсталиране на касета на тавана. Доста привлекателно решение, което изключва видимо окабеляване на канали и захранващи кабели.

Освен това, не рядко вградените в тавана касети стават елементи на дизайна, които засилват привлекателността като цяло. Особено това се отбелязва в дизайна на офисни и административни помещения.

Явни недостатъци на техниката

На касетните сплит-системи са присъщи и доста сериозни недостатъци. Един от тези ярко изразени недостатъци са монтажните ограничения. По-конкретно, възможности за инсталиране на техниката само на места с окачен таван.

При това не всяка конструкция на окачен таван може да удовлетвори изискванията за монтаж, тъй като е необходим определен междинен отвор между истинския и фалшивия таван.

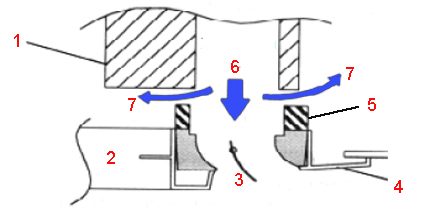

Резултат от неплътно прилягане на уплътнението: 1 – корпус на модула; 2 – решетка; 3 – крило на жалузи; 4 – корпус на разпределителния панел; 5 – уплътнение; 6 – охладен въздух; 7 – изтичане на охладен въздух през неплътности

Недостатък на такива системи може да се прояви и некачествена изолация между долната страна на корпуса на касетата и разпределителния панел (фигурата по-горе). В този случай охладеният въздух прониква в подтаванното пространство и се кондензира.

Като резултат се отбелязва ефект на течове и, като следствие, разрушаване на част от конструкцията на окачения таван. Въпреки това този недостатък е отстраним технически – чрез качествено изолиране.

Особености при инсталиране на касетния климатик

Ако разглеждаме външния модул на касетна сплит-система, някакви особености, отличаващи монтажа от стандарта на класиката, тук не се отбелязват.

Съвсем различно е положението с вътрешния касетен модул. В този случай неговите особености, свързани с монтажа, са обусловени от конструктивното изпълнение на блока.

Главни особености на монтажа на касетния модул:

• повърхността за инсталиране на касетата е строго хоризонтална;
• междинен отвор между истинския и фалшивия таван не по-малко от 350 мм;
• конструкцията на тавана трябва да издържа 4-кратното тегло на касетата;
• монтажната позиция съответства на изискваните разстояния от прегради.

Извършвайки монтажа на системата, трябва да се вземе предвид разположението на врати, нагревателни елементи, различни източници на топлина.

Също така инсталационната позиция трябва да се съгласува по точките на захранване, по възможностите за свързване на контурни тръбопроводи и канал за отвеждане на кондензата.

Схема на разположение на касетата на тавана, която трябва да се спазва при извършване на монтаж на касетен климатик. Отклонение от установените параметри заплашва значително да намали качеството на работа на апарата.

Касетата трябва да се монтира по такъв начин, че да се избегне наличието на обекти, които пречат на равномерното разпределение на въздуха.

По правило, касетният модул трябва да се монтира възможно най-близо до централната точка на помещението. Монтажът се извършва при свален разпределителен панел и другите компоненти, влизащи в панелния възел.

Касетният модул се монтира по метода на окачване. Поради това на основния таван трябва да се монтират окачени метални пръти.

На повърхността на основния таван се пробиват отвори за четири анкерни пръта. Предварително се разчертава размерът (стандартен) между прътите по ширина и дължина.

Схема на окачване на касетата: 1 – вътрешен модул на климатика; 2 – ниво на фалшивия таван; 3 – метални опорни пръти с анкери за закрепване в бетонния таван; 4 – бетонен таван

На монтираните пръти се окачва касетният модул, изравнява се с нивелир по хоризонта и се закрепва. Съответно, трябва да се отклони дренажната линия по всички правила – под наклон, без резки завои. А също и да се подведат тръбите на хладилния контур.

Едва след извършване на тези работи се сглобява околната част на фалшивия таван и се монтират детайлите на разпределителния панел на касетата на сплит-системата.

Освен касетната, съществуват и други видове таванни климатични системи. За да се запознаете по-подробно с тях, моля, отидете на следния линк.

Изводи и полезно видео по темата

Видеоклип за касетните системи – просто, разбираемо и без излишни думи за конструкцията на техниката, за експлоатационните възможности. За всичко основно, което трябва да знае потенциалният собственик:

Сплит-системите от касетен тип са доста интересно оборудване поради присъщите им конструкционни особености и технически характеристики.

Въпреки това, често касетните системи не е възможно да се инсталират и експлоатират в домашни условия, още повече в апартаменти. Друг въпрос са офисите, административните помещения, бизнес сградите. За такава архитектура оборудването може да се определи като най-оптимално.

Замислили сте се за покупка на сплит-система от касетен тип, но искате да уточните някои особености, които не сме засегнали в този материал? Задавайте въпросите си на нашите експерти — ще се постараем да ви помогнем.

Ако сте забелязали несъответствие в материала или искате да допълните нашата публикация с полезна информация, моля, пишете коментарите си в блока по-долу.
