Таванна сплит-система: видове техника и особености на нейния монтаж + рейтинг ТОП-10 на най-добрите модели

Съвременните системи за климатизация от таванен тип се отличават с голямо разнообразие по конструкция, външен вид и особености на монтажа. Вие се замислихте за закупуване на такова устройство, но не знаете кое е най-добре да изберете за оборудване на помещението? Ние ще ви помогнем да направите правилния избор, за да можете да се спрете на подходящия вариант техника за апартамент, къща или офис.

Нека заедно разберем какво представлява таванната сплит система и каква е спецификата на нейната работа. Също така ще разгледаме популярните видове оборудване, техните конструктивни особености, нюанси на избор и монтаж на климатична техника.

Допълнително в статията се съдържат снимки, схеми и видеоинструкции, които ще помогнат да се ориентирате задълбочено във въпроса за избора на сплит-системи от таванен тип.

Видове и конструкция на таванните системи

Таванният тип устройства е един от видовете климатици за битово и полупромишлено използване. Състои се от два блока: компресорно-кондензаторен – за външно разположение, и изпарително устройство, предназначено за монтаж вътре в помещението.

Някои модели се отличават с наличие на допълнителни опционални възможности, например, загряват въздух, извършват негова щателна филтрация.

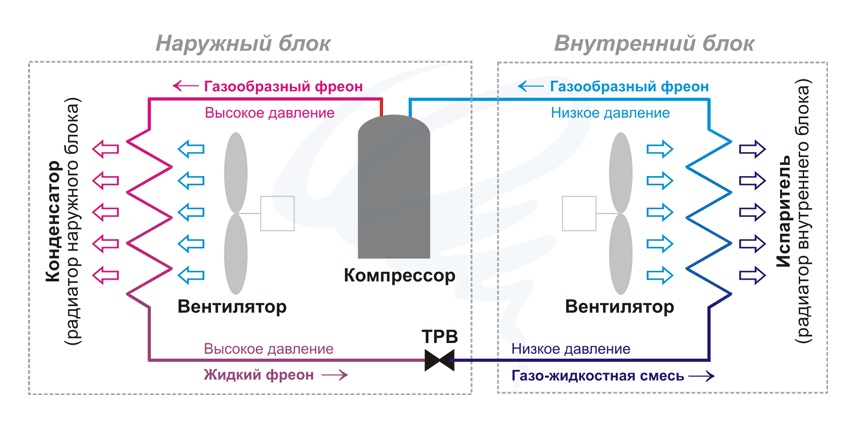

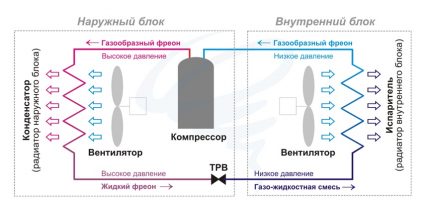

Принципът на работа на охлаждащото оборудване от таванен тип е аналогичен на класическите модели. В системата също се осъществява циркулация на фреон вътре в хладилния контур. Тук на схемата ТРВ – терморегулиращ вентил

Ще разгледаме най-популярните видове климатици с таванен тип монтаж.

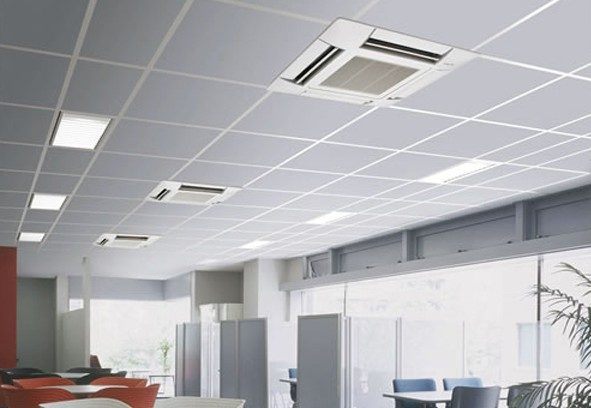

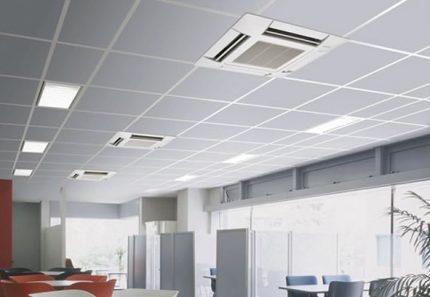

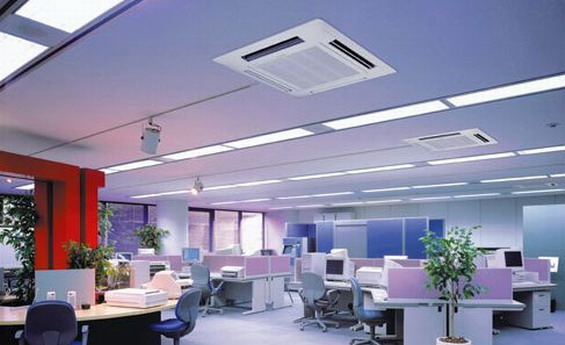

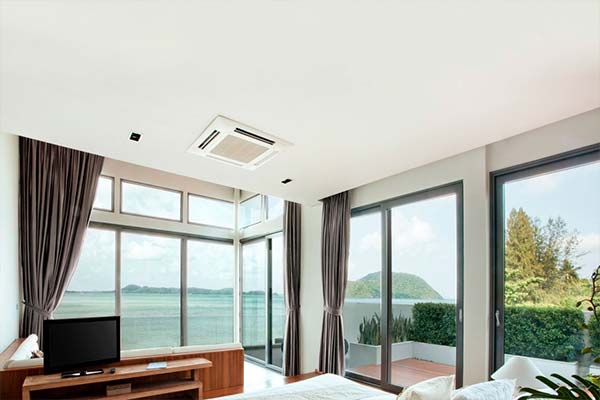

Вид #1 — касетъчна система за климатизация

Този вид устройство се счита за оптимално решение за обекти, където е важно равномерното разпределение на охладените въздушни потоци. Устройствата се монтират в междутаванното пространство, поради което подхождат за всеки интериор и не развалят външния му вид, както стенният тип системи.

Най-често се използват изделия за оборудване на апартаменти, къщи, вили с високи тавани – над 3 метра, офиси, холове, киносалони, търговски центрове, ресторанти и други големи помещения.

Също така касетните устройства могат да се използват като един или няколко елемента на мулти-сплит система: те са предназначени за поддържане на необходимия микроклимат в няколко офисни помещения, магазини, складове и др.

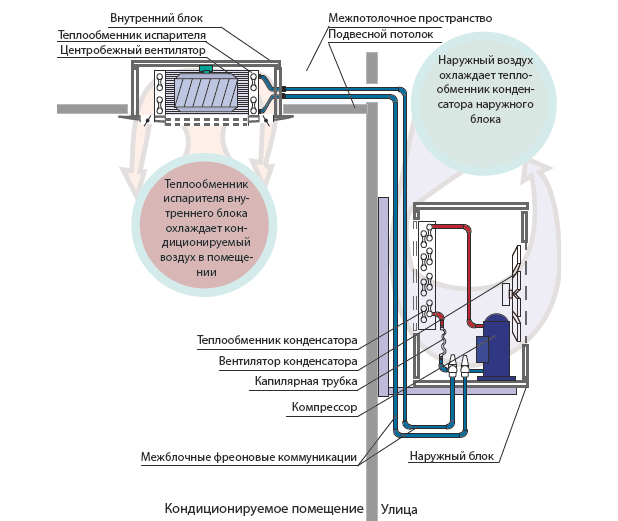

Конструкцията на техниката включва 2 автономни блока за вътрешно и външно разположение, свързани с трасе.

Най-вече на пазара са представени модели с квадратна форма и стандартни размери – около 600 мм всяка страна. Те се различават по различна мощност на охлаждане, отопление, функционални възможности и ниво на енергоспестяване.

Вътрешната част на устройството е предназначена за монтаж в таван от окачен тип от гипсокартон или плочи Armstrong, които често се използват в офисни помещения. Височината на пространството трябва да бъде около 250-400 mm за правилното разположение на блока.

Едно от предимствата на касетните системи – скриването на комуникациите на устройството в окачената част на тавана.

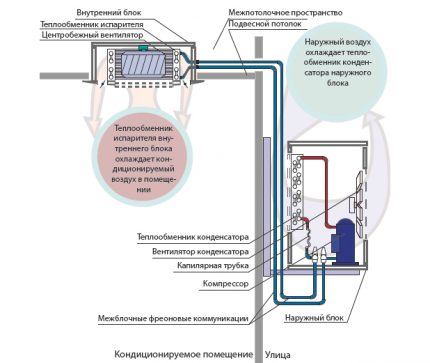

В центъра на конструкцията на вътрешния блок е разположена декоративна решетка, отстрани на която са предвидени 4 изходни процепа с въртящи се жалузи. Решетката изпълнява функцията на засмукване на топъл въздух, което става чрез работата на осевия вентилатор.

След това въздушните маси преминават през топлообменника на изпарителя, където се осъществява процесът на охлаждане. Работното вещество за пренос на топлинна енергия на въздушните потоци е фреон.

Вече охладените маси се връщат в помещението и се разпределят равномерно благодарение на регулируемите жалузи. Тяхното ниво на наклон може да се промени с помощта на дистанционното управление.

По този начин изглежда процесът на равномерно охлаждане на въздушните маси в климатизираното помещение при използване на касетни агрегати.

Външният блок на техническото приспособление се монтира на фасадната част на сградата и се свързва с вътрешната конструкция посредством линия от медни тръбички за циркулация на хладилния агент.

Основни предимства на системата от касетен тип:

• разпределение на въздушните потоци в 4 направления;
• бързо охлаждане/нагряване на въздуха;
• акуратен дизайн на декоративния панел;
• ниско ниво на шум.

Някои модели се отличават с наличието на функции като вентилация на въздуха, автоматично поддържане на температура, нощен режим на използване, самодиагностика на грешки на системата и неизправности, запомняне на избраните настройки, предотвратяване образуването на лед и други.

Освен това системата има и някои недостатъци – висока цена в сравнение с настенните устройства и възможност за монтаж само в пространството между основната и окачената част на таванната конструкция. Такъв вид устройства не са подходящи за апартаменти с тавани с височина 250-270 см.

По-подробно въпроса за монтажа на касетна сплит-система разгледахме в друга наша статия.

Вид #2 — канална сплит-система

Устройствата имат сходна конструкция с предишния вид. Основната отличителна особеност на техниката – осъществяване на приточно-изпускателна вентилация чрез въздушен канал.

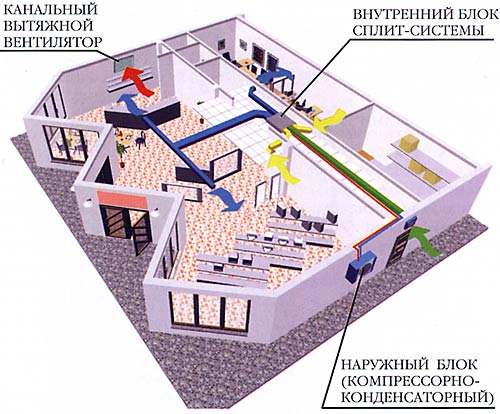

Такива системи се инсталират в многостайни апартаменти, офиси, магазини и други помещения с големи размери.

С помощта на климатик може да се охладят няколко помещения едновременно, но при това не е възможно да се избере различна температура в различни стаи.

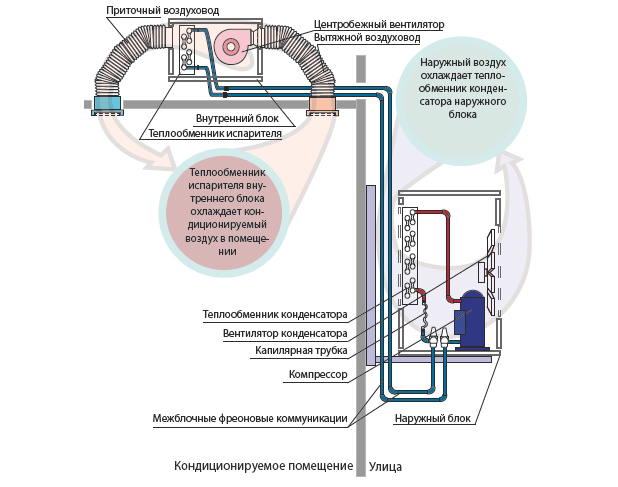

Външната част представлява конструкция от основен блок, приточен и изходящ въздуховод. Броят на въздуховодите може да се регулира самостоятелно в зависимост от площта, която трябва да се климатизира.

Вътрешният блок се разполага вътре в таванната конструкция, благодарение на което комуникационната система и корпусът на устройството се скриват над окачения таван. Мястото за инсталиране на блока трябва да се избере по средата на къщата или друго помещение, за да се разположат равномерно въздуховодите.

В скритата част на тавана на стаите се инсталира необходимото количество въздуховоди за осигуряване на климатизацията на всички помещения. Всеки негов изход се затваря с декоративен панел с решетка.

Във вътрешната част на конструкцията са разположени топлообменник на изпарителя, вентилатор. Блокът също се комплектова с въздушен филтър, температурни датчици, блок за приемане на сигнал от дистанционното управление.

В процеса на охлаждане на въздушните маси вентилаторът взема топлите маси от достъпните помещения, насочвайки ги към топлообменника. След извършване на целия процес хладният въздух постъпва по разпределителните въздуховоди в стаите.

Каналният агрегат е предназначен за климатизация на рециркулационен въздух. Въпреки това неговата специална конструкция позволява да се охлаждат/нагряват маси с примес на пресен въздух до 30%.

Често този тип таванни климатици се прилагат в супермаркети или големи офиси, където таваните са достатъчно високи и липсва необходимост от избор на температура за всяко помещение поотделно.

За постъпване на свежи въздушни маси е предвиден специален канал, по който те се подават към вътрешния блок за обработка.

По време на работа в режим на постоянна вентилация по въздуховодните трасета се осъществява подаване на нов уличен въздух, а спертият се връща обратно през вентилационната система в стената или отворен прозорец в помещението.

Външната конструкция на системата е оборудвана с такива необходими елементи като топлообменник на кондензатора с вентилатор, компресор, устройство за защита, управляващ блок и външна част – корпус. Блокът трябва да се разположи на външната стена на обекта с минимален достъп на слънчеви лъчи до него.

Сред предимствата на агрегата се открояват следните аспекти:

• минимална намеса в дизайна на помещението;
• може да климатизира едно или няколко помещения с голяма площ едновременно;
• охлаждане и затопляне на въздушните потоци е възможно дори при постоянно добавяне на свеж въздух.

Освен предимствата, потребителите открояват и някои негативни моменти при използването на устройство от канален тип.

Например, сред основните минуси са:

• поддържане на единен температурен режим без възможност за регулиране в различните помещения;
• възможност за монтаж само в помещения с високи тавани;
• за монтажа ще е необходимо да се използват услугите на специалисти с цел правилно разположение на въздуховодите и на цялата система като цяло;
• скъпотия на системата.

Каналният тип таванни климатици се отличава с възможност за поддържане на постоянна температура, а някои модели са оборудвани с функция за изсушаване на въздуха и могат да работят в нощен режим.

Средната цена на такива устройства е 600-800 €, а моделите от премиум клас предлагат от 1 200 €.

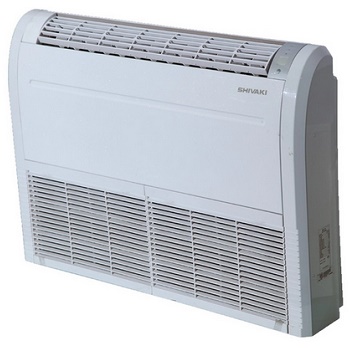

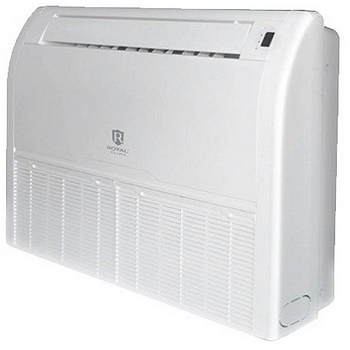

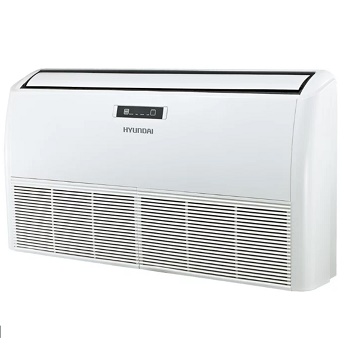

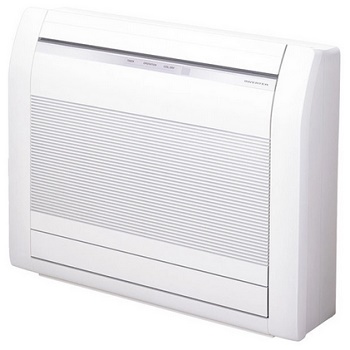

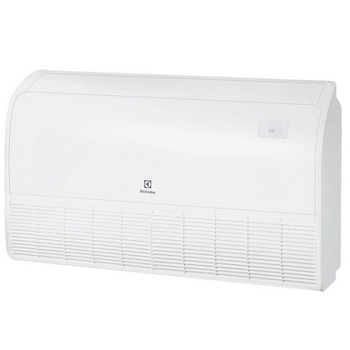

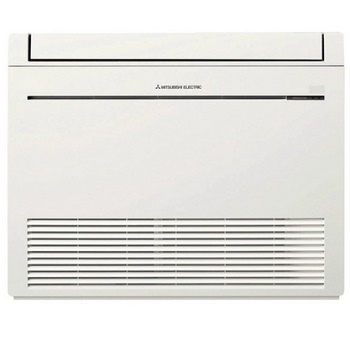

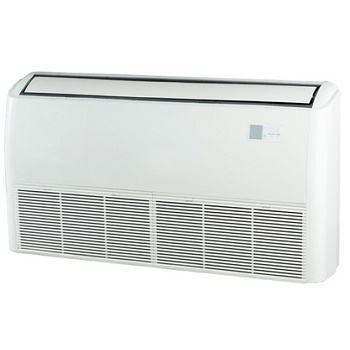

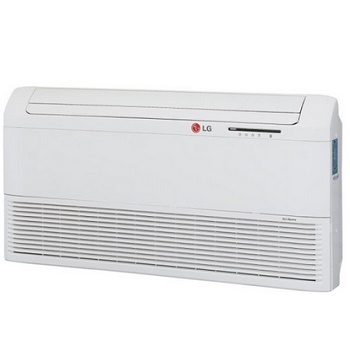

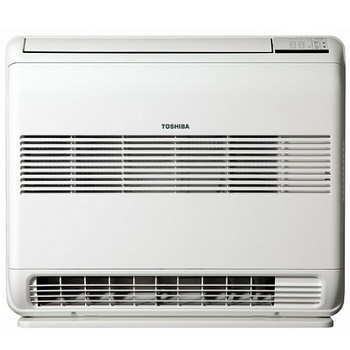

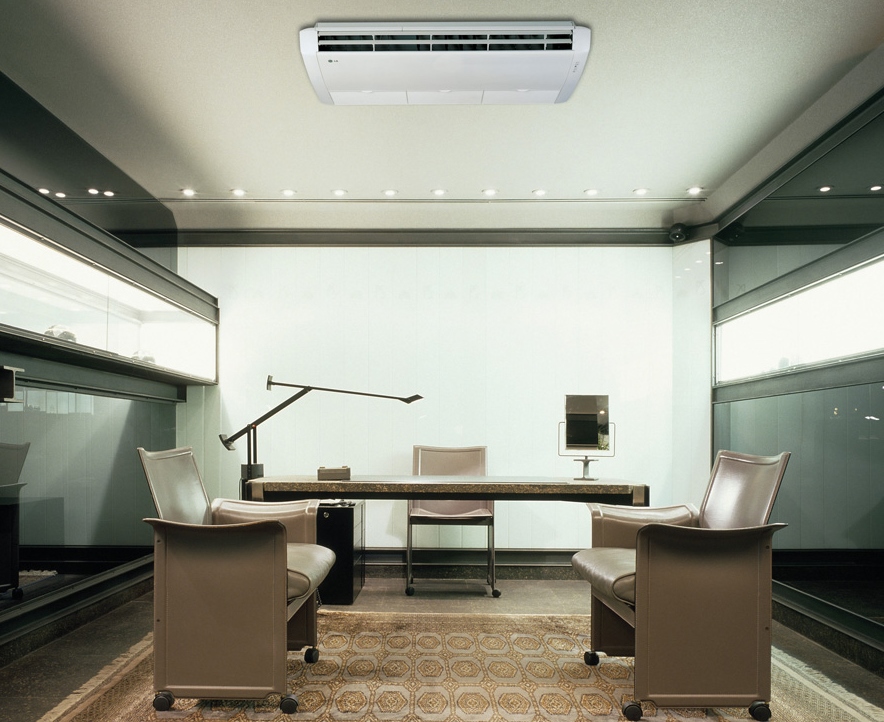

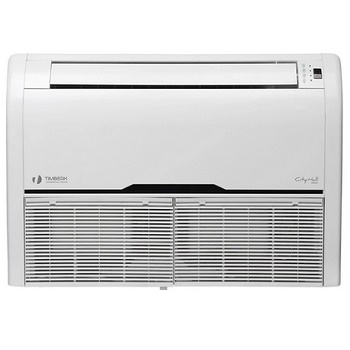

Вид #3 — подово-таванни устройства

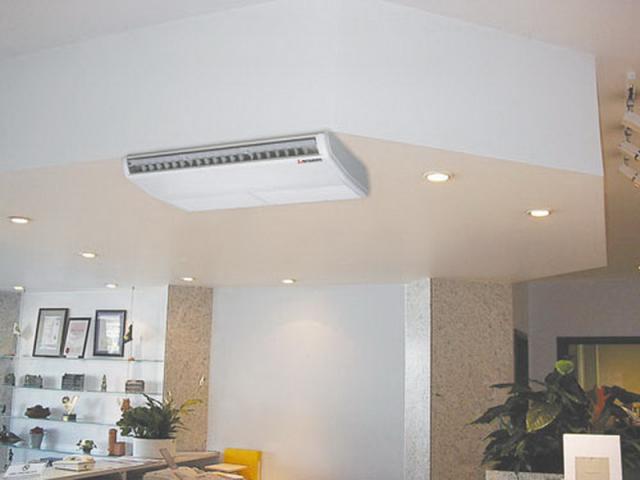

Устройствата се отличават с възможност за монтаж под тавана, а при необходимост – на пода.

Таванните системи могат да се разполагат както върху капитална конструкция, така и върху окачена. Това позволява значително да се намалят разходите за монтаж на изделието, както и да се използва за организиране на климатичната система в помещения с всякакъв тип и височина на тавана.

Вътрешният корпус на устройството се отличава с плосък дизайн, поради което визуално не затрупва пространството. Може да се монтира във вертикално или хоризонтално положение, като по-широката част се закрепва на стената или тавана.

Таванните агрегати са предназначени за използване в помещения с битово и търговско предназначение – жилищни стаи, складови и помощни помещения, кафенета, кинокомплекси и др.

Функционално този вид изпълнява следните действия: охлаждане, нагряване, почистване на въздушните потоци.

Допълнително подово-таванните уреди могат да изсушават въздуха при условия на висока влажност, да извършват вентилация, да поддържат постоянен температурен режим, програмиран от потребителя, да работят в нощен режим

Функцията за нагряване на въздушни маси е възможна само с онези устройства, които са оборудвани с термопомпа.

Вътрешната конструкция на уреда се състои от следните елементи:

• корпус – външната част на устройството;
• топлообменник на изпарителя – изпълнява функцията за отстраняване на топлина от въздушните потоци в режим на охлаждане;
• вътрешни центрофужни вентилатори – улавят въздушни маси от помещението, като ги преместват през топлообменника и филтриращите елементи;
• управляващ блок – предназначен за включване на необходимите функции.

Филтрацията на климатизирания въздух се осъществява чрез въздушния филтриращ елемент, който също се намира във вътрешния блок.

Външната конструкция на системата се монтира на стената на сградата и се свързва с вътрешната посредством междублокова фреонова траса.

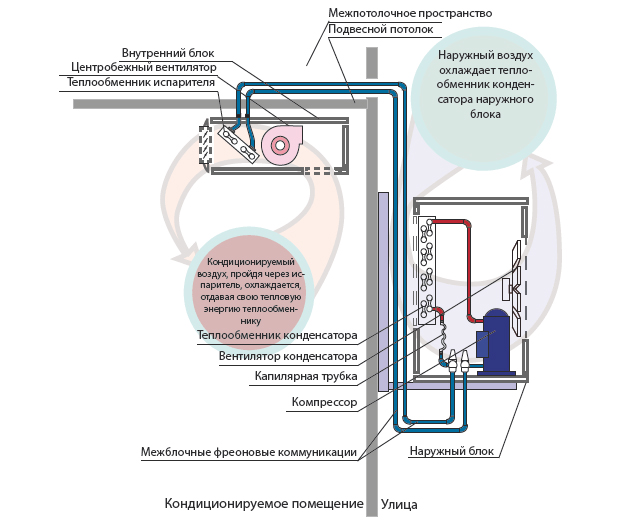

Конструкцията на устройството е аналогична на предишните видове таванни агрегати. Нейните основни функционални елементи са топлообменник и вентилатор на кондензатора, компресор, платка за управление, устройство за защита.

Основна роля за освобождаване от топлия въздух от помещението изпълнява хладилният контур, състоящ се от компресор, топлообменник и капилярна тръба

Функционалният елемент е обединен с вътрешния контур чрез фреонови комуникации, които образуват единна затворена система.

От предимствата на този вид климатик се открояват равномерното разпределение на климатизиращите въздушни потоци из стаята, възможността за монтаж на всякакъв тип таван, ниското ниво на шум и невисоката цена на работите по инсталиране на уреда.

Негативните страни на устройствата – скъпотия и липса на възможност за инсталиране в междутаванно пространство.

Препоръки за избор на устройства

При покупка на климатично оборудване трябва да се обърне внимание на комплектацията, външния вид, а също така да се вземат предвид техническите показатели, които влияят на производителността на системата. Нека разгледаме по-подробно основните критерии за правилния подбор на техниката.

Марка и ниво на класа

Както и всички уреди, сплит-системите се произвеждат в бюджетно, средно и премиум изпълнение, които се различават по цена и своите функционални възможности. По-добре е да се закупи агрегат от популярен производител с добра репутация.

Ценовият показател се определя не само от фирмата производител, но и от наличния в уреда набор от опции. Затова определете финансовите си възможности, след което пристъпете към избор на марка.

Най-популярните марки касетъчни устройства – Shivaki, Electrolux и Hisense. Въпреки това и цената на тези уреди варира в границите на 700-1000 €. Сред каналното оборудване са търсени марките Mitsubishi Electric, Haier, General Climate. Ценовият диапазон за тях е от 400 до 1200 €. Най-добрите марки на подово-таванните агрегати потребителите посочиха следните: Panasonic, Shivaki, Daikin и LG. Под тези марки се произвежда оборудване от среден и премиум клас.

Определяне на мощността на оборудването

Още един важен критерий – мощността в режим на охлаждане на въздушните маси. Този показател се изразява в Британски топлинни единици, английската абревиатура – BTU. 1 BTU се приравнява на 0,3 W.

В техническите характеристики на устройството може да се посочва мощността на охлаждане в BTU или в електрически ватове, което позволява да се определи за каква площ на помещението е подходящ уредът.

Тъй като охладените въздушни потоци се придвижват надолу и се съсредоточават при пода, при подбора на агрегата се взема предвид не обемът на пространството, а неговата площ.

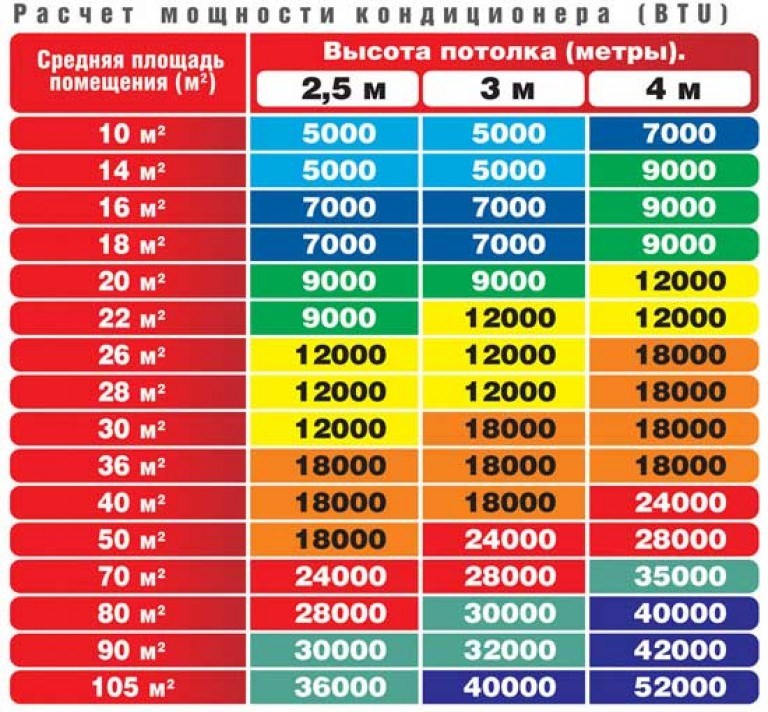

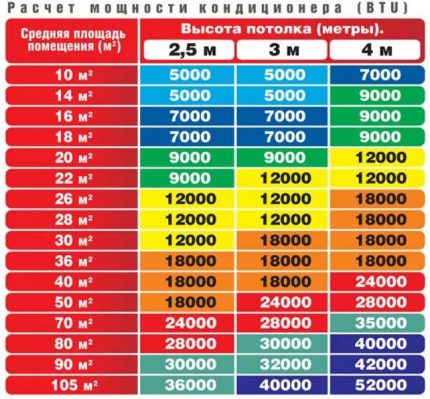

За удобство е по-добре да използвате таблицата за изчисляване на мощността на системата, която ще ви позволи бързо и правилно да изберете необходимия вариант климатична техника

Въз основа на табличните данни, за малки стаи до 25 м² са подходящи сплит-системи с мощност 7 или 9 BTU, а за просторни помещения от 50-60 м² е по-добре да купувате с показател 18, 24 BTU. По-подробно разгледахме въпроса за изчисляване на мощността на системата в тази статия.

Ниво на шума на климатичната техника

Този показател е много важен за тези, които планират да инсталират климатична система в спалня или библиотека. В такива помещения потребителят често почива и излишният шум ще го разсейва.

Затова за оборудване на апартамент, къща или друга жилищна сграда се препоръчва да използвате уреди с ниско ниво на шум – 26-36 dB за вътрешното тяло и до 54 dB за външната конструкция.

В офиси, магазини и други помещения с търговско предназначение показателят на шум на устройството може да бъде много по-висок. При голямо струпване на хора, работа на съпътстващо хладилно или друго оборудване, шумът няма да бъде толкова забележим.

Правила за монтаж на сплит-системи

Комфортът в помещението, където се планира инсталиране на климатична система, зависи не само от техническите параметри на устройството, но и от правилния му монтаж.

Трябва да се отбележи, че неправилната инсталация е една от най-разпространените причини за повреда на възли и части на уреда още през първата година от експлоатацията.

Затова е по-добре от самото начало да изпълните всички действия правилно, за да спестите от ремонт или покупка на ново климатично оборудване.

Нека разгледаме стъпка по стъпка как правилно да инсталирате таванна система.

Етап #1 — монтаж на блоковете на оборудването

В зависимост от вида на таванния климатик трябва да определите бъдещото място на разположение на вътрешната конструкция. Касетните и каналните агрегати се монтират в свободно пространство между основния и окачения таван.

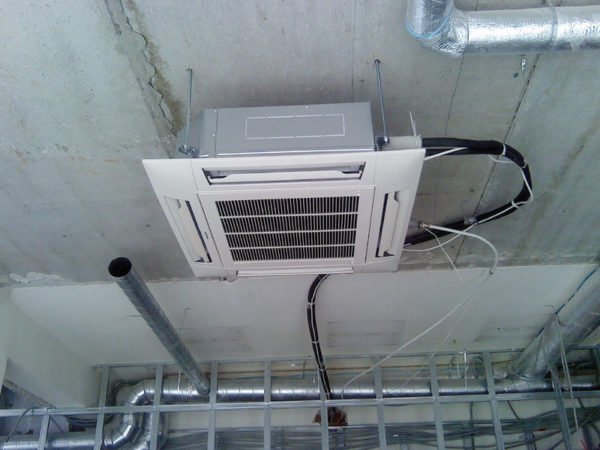

Вътрешната част на касетния агрегат се монтира в специални окачвания, които се закрепват с помощта на анкерни болтове в една или няколко клетки на окачения таван.

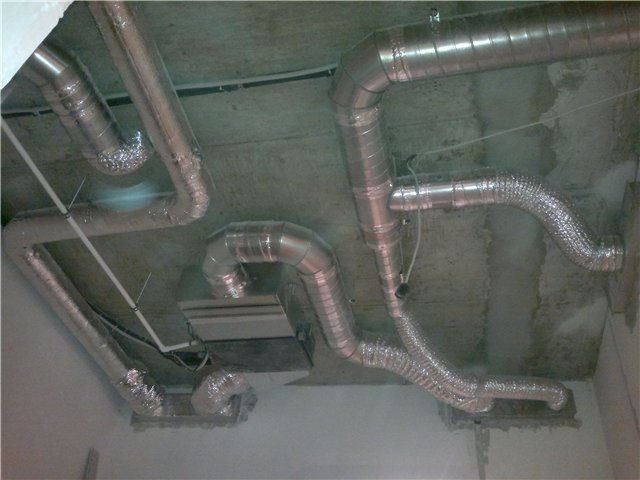

Каналният тип техника може да има няколко въздуховода във всяко помещение, които се свързват към вътрешното тяло и се водят към разпределителните решетки. Инсталацията се извършва над окачената конструкция, затова е по-добре да я изпълните преди монтажа на тавана.

Количеството и дължината на въздуховодите се определят според параметрите и площта на помещението. Препоръчваме ви да се запознаете с правилата за изчисление на въздуховодите.

След монтажа на конструкцията въздуховодите се изолират, полага се звукоизолация с цел предотвратяване на конденз и повишен шум по време на работа.

Касатените и каналните устройства могат да имат дистанционно управление с проводен тип, затова от вътрешния блок ще е необходимо да се прокара допълнителен проводник.

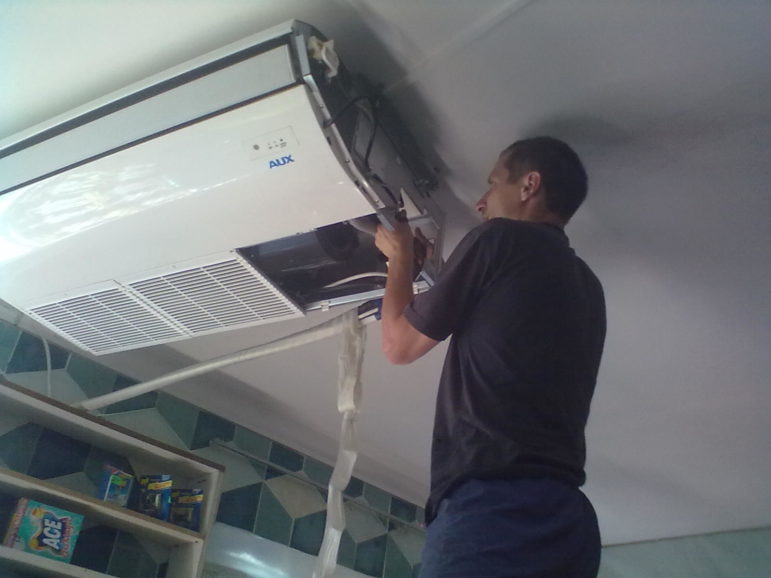

Под-таванните агрегати се закрепват към тавана с помощта на болтове с резба М10, като стриктно се спазва хоризонталността. При необходимост таванната конструкция се укрепва и изравнява.

Стъпки за изпълнение на монтажните работи:

1. Пробиване на отвор в стената с изход навън с диаметър 55 мм.
2. Полагане на кабелен канал от отвора до вътрешния блок.
3. Избор на оптимално място и маркиране на бъдещите отвори за скоби за надеждно закрепване на външния блок.
4. Пробиване на отворите, закрепване на скобите, монтаж на външния блок.
5. Монтаж на вътрешната конструкция в зависимост от вида на сплит-системата.
6. Свързване на дренажната система към вътрешната конструкция.
7. Свързване на електриката към системата.
8. Прокарване на трасето: върху медния тръбопровод се поставя топлоизолация, тръбите се развалцуват и се свързват към двата блока.

От надеждността на свързването на тръбите с външния и вътрешния блок зависи херметичността на конструкцията, което пряко влияе върху работоспособността на устройството.

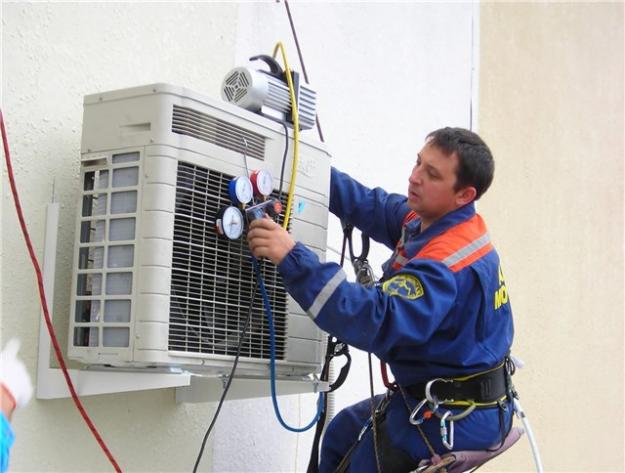

Етап #2 — опресовка и вакуумиране на системата

След полагането на междублоковите комуникации, магистралата се проверява за цялост и херметичност.

С помощта на вакуумна помпа се изсмукват въздухът и образувалите се водни пари. Допълнително се използва манометричен колектор, който позволява да се контролира налягането вътре в агрегата.

Когато се установи, че системата е херметична, магистралата се напълва с хладилен агент.

В повечето модели агрегати се използва двукомпонентен фреон R 410A без съдържание на хлор, безопасен за озоновия слой.

Ако трасето е достатъчно дълго, ще е необходимо допълнително зареждане на климатичната система с хладилен агент. Особеностите на самостоятелното зареждане на системата разгледахме тук.

Етап #3 — пусконаладъчни работи

След сглобяването на системата, извършването на вакуумиране и напълването ѝ с фреон, ще е необходимо да се провери работоспособността на устройството и да се уверите, че няма течове. За целта е необходимо да включите уреда и да го пуснете във всички режими на работа.

Когато работоспособността на уреда е проверена, е необходимо да се извършат заключителните действия: да се зазида канала с монтажна пяна, силиконов уплътнител, циментов разтвор, както и да се почисти боклука, праха и остатъците от материали в помещението.

Задължително трябва да се тества работата на агрегата при различни температури, да се оцени степента на подаване на въздушни маси.

Изводи и полезно видео по темата

Пример за инсталиране на касетен агрегат в магазин:

Препоръки за разполагане на канални устройства в стая:

Монтаж на подово-таванна система в ресторант:

Разгледаните видове сплит-системи от таванен тип се отличават с подобен монтаж, принцип на работа, но имат различни положителни и отрицателни аспекти.

При избора на агрегат трябва да се вземе предвид комплексът от параметри, технически характеристики и функционални особености, за да се организира максимално правилно климатизацията на въздушните маси в помещението.
