Какво е мулти сплит система: принцип на работа + правила за монтаж и свързване.

Съгласете се, климатикът може значително да улесни живота, да го направи много по-удобен. През лятото ще осигури прохлада и приятен сън, а през зимата ще помогне за стопляне. Но как да направим правилния избор? В крайна сметка съвременният пазар предлага хиляди модели климатична техника. Например, тенденцията от последните години – мулти-сплит система, какво е това, с какво се различава от подобни климатични системи?

Ако слушаме отзивите за мулти-сплитовете, може да чуем диаметрално противоположни мнения. Някой е във възторг, а надеждите на другите явно не оправда. Защо се случва това? Като правило, поради неразбиране на принципа на работа и техническите особености на системата като цяло, или пък поради неправилен монтаж и свързване.

Нека да опитаме да разберем какво е мулти-сплит система, как работи. Ще разгледаме предимствата и недостатъците на тази техника и ще разкажем за тънкостите на монтажа на оборудването.

Какво е мулти-сплит система?

Мулти-сплит системата е специално климатично оборудване, предназначено за кондициониране и поддържане на определени климатични параметри на въздуха в помещения с различно предназначение. Състои се, най-малко, от три елемента.

Винаги е налице един външен компресорно-кондензаторен блок, който се инсталира извън помещението, отвън и се закрепва на фасадата на сградата. И най-малко два вътрешни модула-изпарителя, които, всъщност, охлаждат/нагряват въздуха.

Въпреки че работата на всички климатици в мрежата зависи от един външен блок, всеки от тях е автономен в своите настройки и регулиране. За управление на всеки модул е предвиден собствен дистанционен контролер, с който могат да се задават собствени, различни от другите параметри на режима на кондициониране. Важно е само всички устройства да работят или за охлаждане, или за отопление. В противен случай са възможни повреди в работата на цялата система.

Когато инсталирате тази система за кондициониране, е необходимо да се вземе предвид както съвкупността от характеристики на всички нейни устройства, така и техническите възможности на всяко от тях.

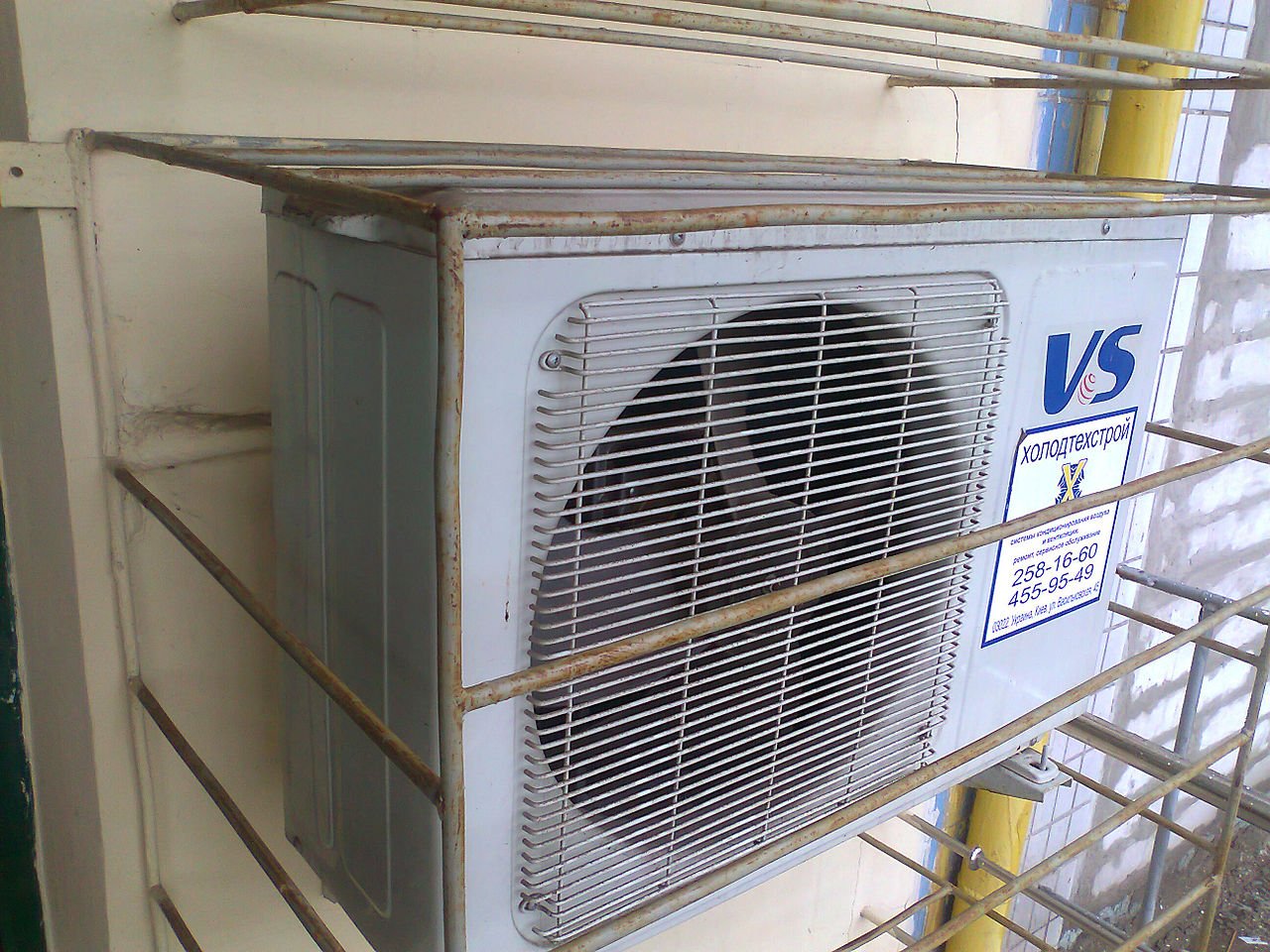

Външен блок на системата за кондициониране

Основната особеност на външния модул е неговата мощност. Производителността на един агрегат трябва да осигурява нормалното функциониране на всички вътрешни устройства в един климатичен режим.

Като правило, да се изчисли самостоятелно е трудно, тъй като изчислението се извършва по диференцирана скала. Но за приблизително определяне на номиналната мощност просто трябва да се сумират показателите на всеки вътрешен блок. Получената сума трябва да е равна на мощността на външния.

Но резултатът от това изчисление ще бъде относителен, тъй като в него не са включени следните стойности:

• хладопроизводителност;
• режими на работа;
• площ на помещенията;
• климатични особености на региона.

Съществуват модели на вече сглобени мулти сплит-системи. В тях производителността на външния блок вече предполага натоварване на фиксиран брой вътрешни модули.

След покупката системата е вече готова за инсталиране – не е необходимо да се изчислява нищо повече.

Компресорно-кондензаторен блок – ключова част на всяка сплит-система. Той осигурява нагряване и охлаждане на въздуха. Представлява корпус, в който се намират компресор, кондензатор, вентилатор, клапани, филтър-осушител, както и капилярни тръби и бобини за разширение.

Предимството на наборните системи се състои в възможността за избор на климатици от различен тип за всяка от стаите.

Това може да бъде актуално, когато предназначението на тези помещения предполага наличието на различни обеми и задачи за климатизация. В този случай разработката на проект на системата за климатизация трябва да се довери на професионалисти.

Вътрешни блокове на мулти-климатика

Вътрешните устройства на мулти-сплит системата де факто не се различават по нищо от обикновените. Разликата е само в техния брой и възможността за използване на няколко вида модули наведнъж в рамките на една мрежа.

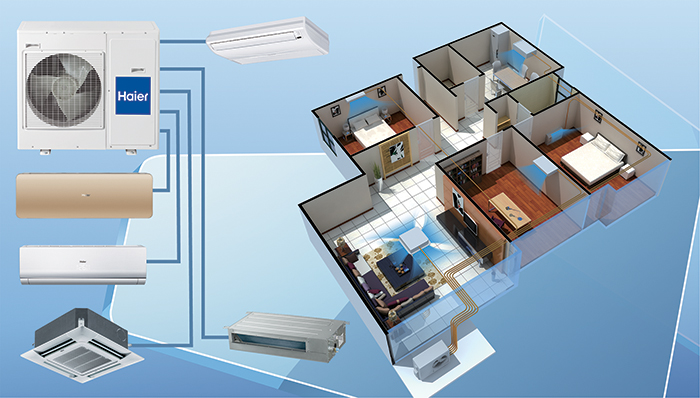

Тази система дава възможност да се използва за всяко помещение устройство, оптимално подходящо по мощност, функционалност и естетически параметри. Например, като се инсталира в търговската зала касетен модул, а в съседния кабинет – стенен.

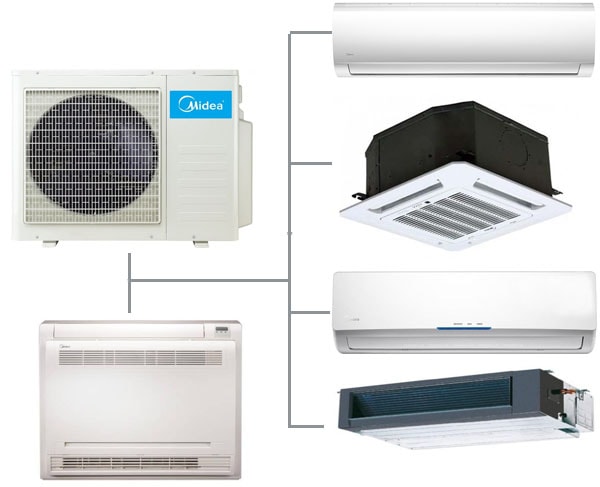

Типове климатици, които могат да се използват в работата на системата:

• стенни;
• касетни;
• канални;
• колонни;
• подови-таванни.

Мулти системата дава възможност за използване на няколко типа вътрешни устройства, без при това да се затрупва фасадата с компресорно-кондензаторни кутии.

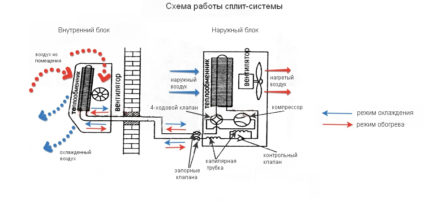

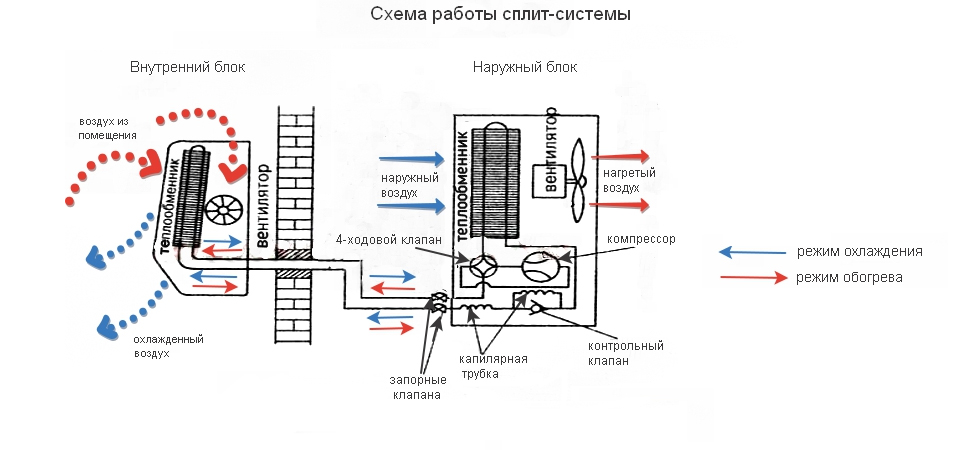

Принцип на работа на мулти-сплит системата

Технически, работата на мулти-сплит системата и двукомпонентната сплит система е еднаква, тъй като всяко вътрешно устройство има своя отделна изведена магистрала, водеща към външния блок.

Нагряването и охлаждането се осигуряват чрез преходите на хладилния агент по фази от течно състояние в газообразно и обратно, чрез разликата в налягането и температурите.

При преобразуването на фреона от течност в газ се произвежда охлаждане на въздуха в помещението, а обратният процес отделя топлина.

Принципът на работа на ККБ климатика е винаги един и същ за всички сплит устройства на това ниво на мощност. Но в зависимост от модела, блокът може да се отличава с отделни, съпътстващи характеристики – нива на шум и мощност.

Движението на хладилния агент от външния блок до вътрешните става по двутръбни канали-магистрали. Тази техническа особеност обяснява и основния недостатък на мулти-сплит системите – невъзможността за едновременна работа на климатиците в различни режими. Само отопление или само охлаждане.

Предимства на мулти-системата

Търсенето на мулти-сплит системите се обяснява просто.

Най-важните им предимства:

1. Естетика. Няма необходимост да се затрупва фасадата или стените на къщата с габаритни кутии на външния блок, по една за всяко вътрешно устройство. Достатъчен е един или два, способни да осигурят нужните показатели на микроклимата за нужните стаи на апартамента или частната къща.

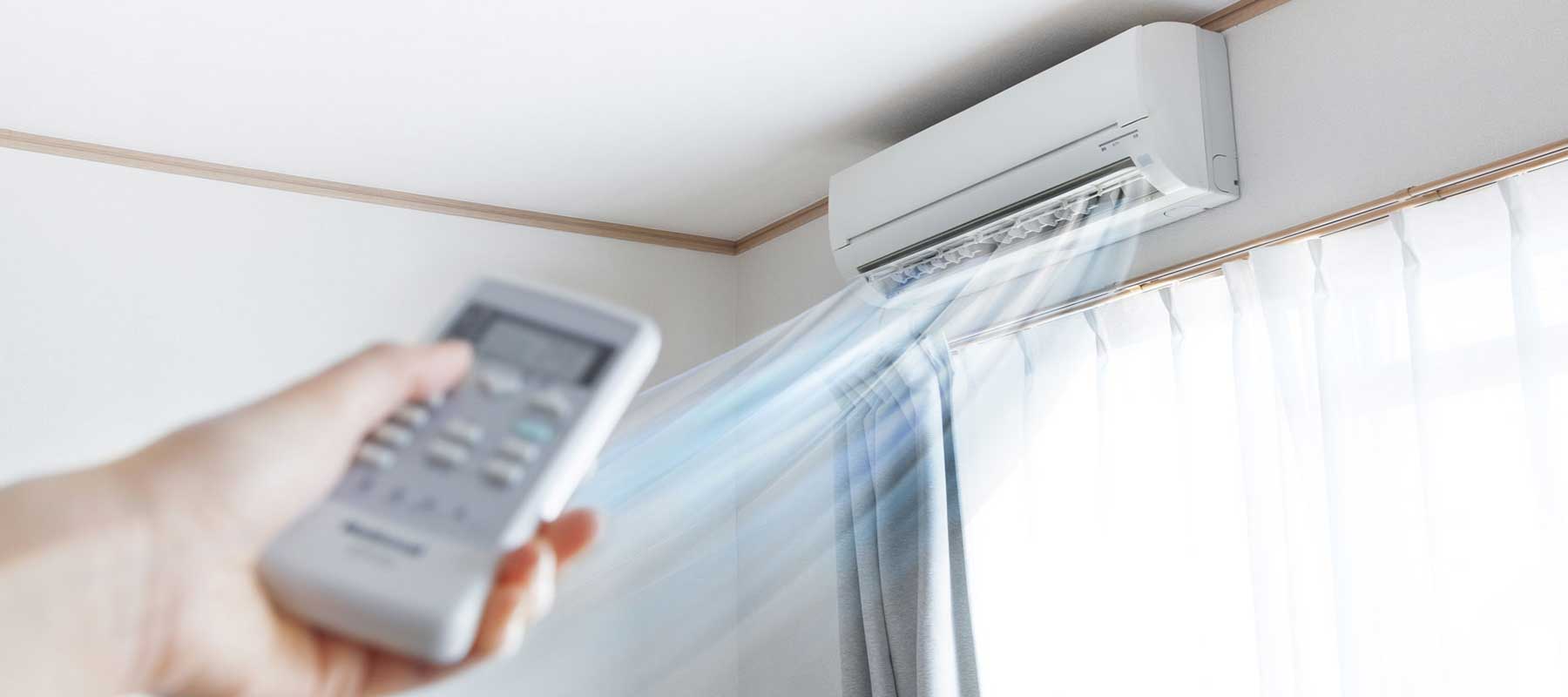

2. Всеки климатик се настройва дистанционно с индивидуален дистанционен пулт.
3. Възможност за избор на климатици от различен тип за работа в една система. Така може да се подбере оптималното устройство за всяко помещение.
4. Максимална шумоизолация. Тъй като основният източник на шум – компресорно-кондензаторната инсталация се монтира отвън, и тя е една – шумът от работещите климатици дори при отворени прозорци практически не се чува.

При това по цена такава мулти-система не е много по-скъпа от обикновената.

Повечето потребители наричат основно предимство на системата – широкия спектър на работни температури. Това позволява да се настрои оборудването за работа в нужния диапазон на температури.

Съвкупността от тези предимства често е много силен аргумент в полза на избора на мулти-сплит система. Дори въпреки очевидните и не толкова очевидни недостатъци.

Недостатъци на климатичната система

Мулти сплит-системата не е идеална. Тя има своите недостатъци, които е необходимо да се отчетат.

Това са преди всичко:

• сложен монтаж. От всеки климатик е необходимо да се проведе свой канал до външния блок;
• по-висока цена за инсталиране на оборудването;
• невъзможност за едновременна работа на климатиците от системата в различни режими. Например, в една стая да се загрява въздухът, а в друга да се охлажда.

Недостатъци има във всяко устройство. Но, например, като изберете компресор от инверторен тип и го монтирате на порядък по-ниско от вътрешните модули, можете значително да намалите количеството консумирана електроенергия при работа на системата, без да загубите от нейната производителност.

Монтаж на климатичната система

Независимо от това, в каква сграда (дървена, тухлена) се извършва монтажът на системата, по-добре е да поръчате тези работи на специалисти.

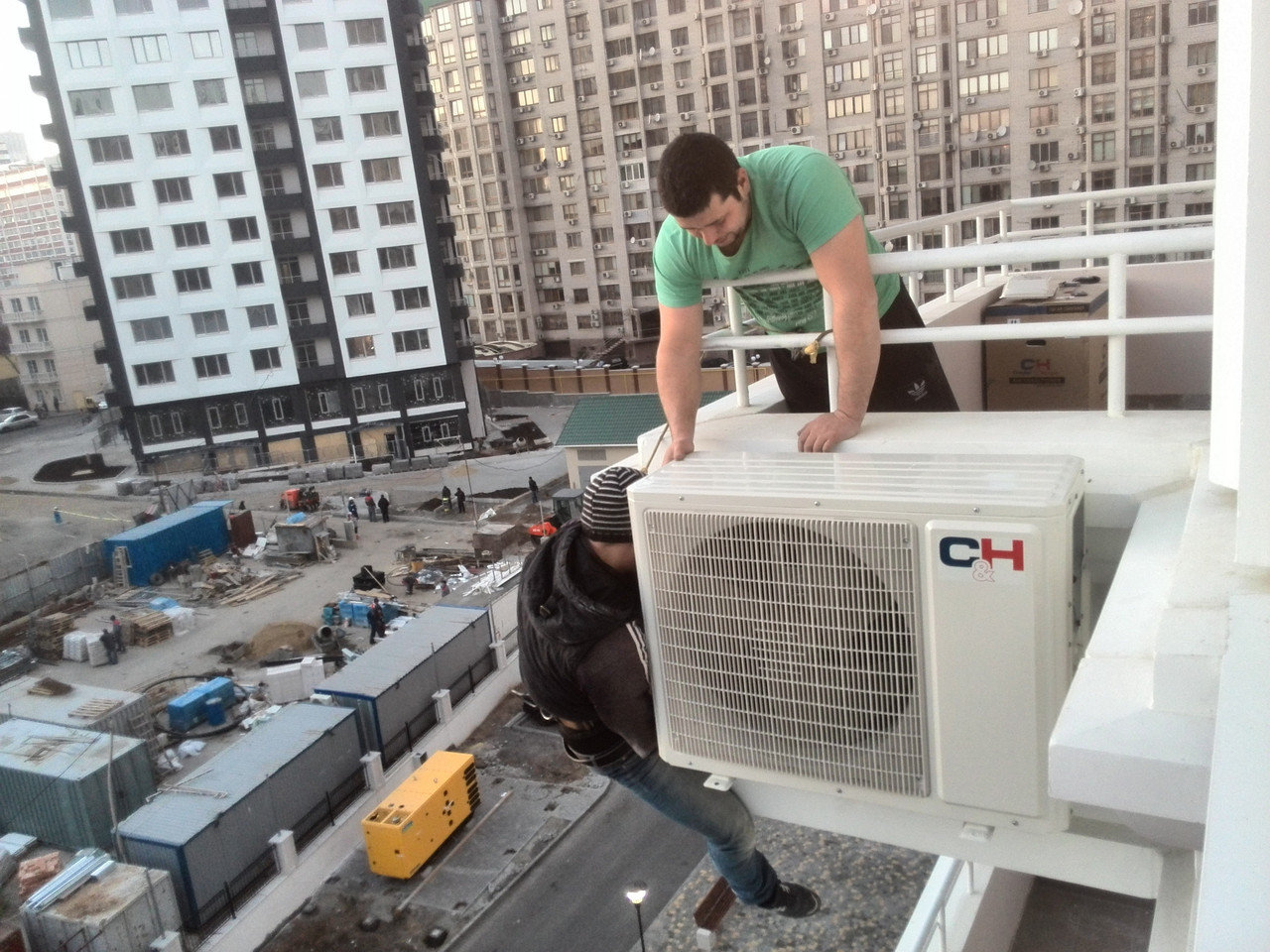

Често инсталирането на цялата мулти-система е не само отговорна задача, но и доста опасна. Особено това се отнася за инсталиране на ККБ в апартаменти на горните етажи на високи сгради.

От това доколко ще бъде спазена технологията на прокарване на всеки от каналите и отчитане на особеностите на избраните типове вътрешни модули ще зависи ефективността на работа на цялата система.

Стандартно целият работен процес може да се раздели на етапи:

1. Съставяне на проекта – разположение на всички основни възли и компоненти на системата, места за разполагане на трасето на магистралата и електропроводката.
2. Маркиране.
3. Монтаж на електропроводката.
4. Инсталиране/закрепване на кутията на външния блок на стената.
5. Прокарване на трасето на магистралата.
6. Монтаж на вътрешните модули на системата.
7. Запълване на системата с фреон.

След свързване на мулти-сплит системата задължително се провежда тестване на всички нейни работни показатели.

Процес на инсталиране на оборудването

Когато проектът е готов, започва самият процес на инсталиране на оборудването на мултисистемата, както и прокарване и свързване на комуникациите.

Първо на външната стена на скобите се закрепва външният блок на разстояние от вътрешните модули не повече от 20 метра. Това е средна стойност; за всеки блок на системата от различни производители е предвидена своя, максимално допустима дължина на разстоянието от компресорно-кондензаторния блок.

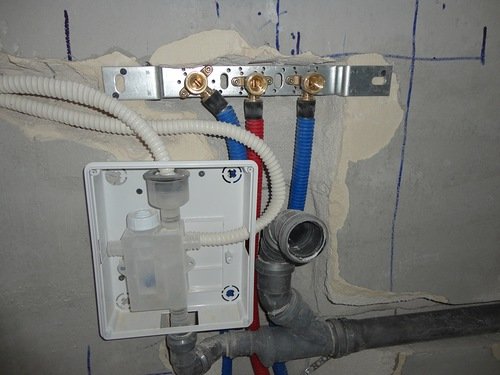

След като закрепите блока на стената, се отбелязва мястото, откъдето от него ще се извеждат комуникациите – дренаж, междублокови и захранващи кабели, по две медни тръбички от всеки вътрешен модул в изолация.

Следващата стъпка ще бъде маркиране на посоката на мястото на извеждане под лек наклон. Когато извеждането на дренажа е предвидено навън, средният наклон се изчислява в диапазон от 5 мм на всеки метър от общата дължина на трасето.

Във външната стена се пробива отвор с диаметър не по-малък от 50 мм (колкото повече са вътрешните модули, толкова по-широк). При планиране на извеждане на дренажа вътре в помещението, към канализацията, отворът също се прави с лек наклон надолу до сифона. При свързване на водостока към канализационния щранг е необходимо да се използват сифони с хидрозатвор. Това е необходимо за изключване на самата възможност за проникване на канализационни „аромати“ в системата за климатизация, а оттам и за разпространение на нежелани миризми из къщата.

По линиите на маркировката се извършва жлебене за полагане на магистралата или се поставя декоративна кутия по цялата дължина до мястото на съединението.

При полагане на дренажната система е необходимо да се спазват нормите:

• наклонът на хоризонталните участъци трябва да бъде 3%;
• завоите и огъванията на маркуча не трябва да надвишават 45º.

Полагането на кабела от ККБ трябва да върви директно до разпределителното табло. Това е най-оптималният вариант за енергоразпределение – дава известна автономност на системата, като я прави независима от работата и капацитета на потребление на енергия на друга битова техника.

Освен това, от естетична гледна точка, позволява да не се претрупват стените с кабели, контакти, шнурове и щепсели. А от гледна точка на удобството – външните блокове във всяко помещение ще се включват директно от дистанционното управление.

След като се монтират блоковете на вътрешните модули, започват самите пуско-наладъчни работи. Всички комуникации се свързват към модулите на оборудването, развалцоващите гайки се затягат здраво, с усилие за постигане на необходимото ниво на херметичност на съединението.

Когато всички елементи на системата са свързани и тя вече е затворена, се изпомпва въздухът и водата от фреоновата магистрала на мрежата.

Последните действия на монтажниците са отваряне на външните портове на оборудването, пускане на хладилния агент и тестване на климатичната система – проверка на работата във всички режими на границата на мощността на оборудването.

Чести грешки при монтажа

Случва се така, че, след като прочетат инструкцията за монтаж от производителя, собствениците на още немонтирани мулти-сплит системи поверяват тази работа на дилетанти.

В 90 % от случаите такова решение води до грешки при монтажа:

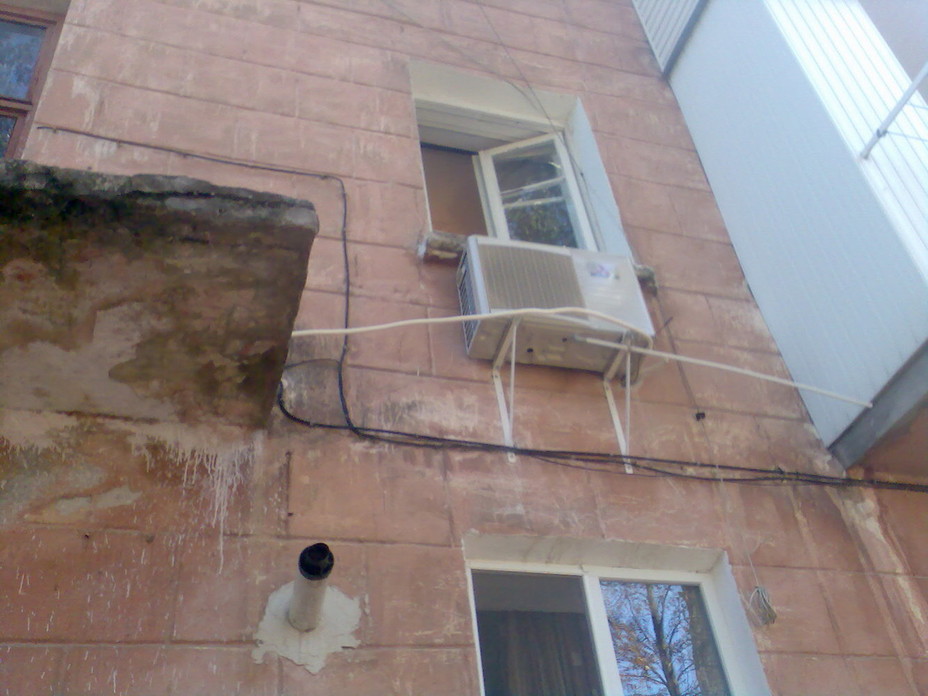

1. Монтиране на външния блок на климатика в една равнина с вътрешните устройства – намалява производителността на цялата система, увеличава потреблението на енергия.
2. Монтиране на компресора на стената на остъклен балкон – недостиг на въздух за топлообмен.
3. Прегъване на тръбите на магистралата, по която циркулира хладилният агент – намаляване на пропускателната способност, увеличаване на натоварването на компресора.
4. Монтиране на вътрешните модули на системата над радиатори за отопление или други отоплителни устройства.
5. Ниско качество на развалцовъчното съединение – системата много бързо ще губи фреон.

Изброени са далеч не всички грешки при монтажа, защото се случва системата да не бъде дозаредена с хладилен агент, или неправилно да се изчисли наклонът и т.н.

Затова икономията при монтажа може да доведе до бърза повреда на климатиците на системата.

Специалистите на сервизен център или надеждна компания, чийто профил е монтаж и обслужване на климатици, ще могат гарантирано да монтират правилно ККБ, но също така ще се постараят това да изглежда красиво и да не предизвика оплаквания от съседите отдолу (ако климатикът се монтира в многоетажна сграда). Защото не на всеки ще му хареса капещият отгоре кондензат.

За да бъде монтажът надежден, а системата да работи изправно, е необходимо при монтажа да се използва специализирано оборудване и да се притежават професионални знания и умения.

Това осигурява дълготрайност на експлоатация и ефективност на климатизацията в съответствие с обявените от производителя параметри. Освен това сервизните центрове дават гаранция за качеството на своята работа. Затова, ако нещо се обърка – те са длъжни да поправят грешките при монтажа за своя сметка.

Изброените по-горе проблеми са първите признаци на неизправност на устройството. Специалистите от сервизите за обслужване на климатични системи препоръчват при откриване на проблеми незабавно да се обърнете към профилни организации за диагностика и ремонт.

Навременно открит проблем може да бъде решен с помощта на малък ремонт или подмяна на резервна част. Пренебрегването може да доведе до бързо изчерпване на ресурса и повреда на цялата система.

Изводи и полезно видео по темата

Принципът на работа на мулти-сплит системата е представен в следния видеоклип:

Сравнението на сплит и мулти-сплит системата може да се види в следния клип:

Изборът на система за климатизация, особено в жилищни помещения, е отговорна работа. Защото всяко устройство има свои характеристики и технически възможности.

Основното, за което трябва да се помни преди вземането на отговорно решение, е необходимостта да се разделите с розовите очила и смело да погледнете на предимствата и недостатъците на харесаната система. Защото в зависимост от потребностите на потребителя те могат да си сменят местата и от минус да станат плюс и обратно.

Ако имате опит с използването на мулти-сплит система, моля, споделете го с нашите потребители.
