Какво е канална сплит-система: разновидности и варианти на устройството

Въпросите на вентилацията и климатизацията е по-добре да се разглеждат още преди строежа на къщата, на етапа на проектиране. Особено ако се планира монтаж на вградена конструкция – например, канална система. Това е общоизвестен факт.

Ако сте планирали да строите къща или да правите основен ремонт в старо жилище, не е излишно да научите какво е канална сплит-система и как работи. Първоначалните теоретични знания, представени в тази статия, ще помогнат правилно да изберете климатик, както и да разберете неговата конструкция и видове.

Всичко за конструктивната специфика и принципа на работа на каналното климатично оборудване ще научите от представената от нас статия. Ние ще разкажем за разновидностите на техниката от този тип, използвана в климатизацията. Ще ви запознаем с техническите характеристики и нюансите на монтажа.

Какви са каналните сплит-системи

Съществуват множество сложни от техническа гледна точка решения на инженерни комуникации, внедрявани в заводски цехове, многоетажни търговско-развлекателни и спортни центрове. По-често това са мултисистеми, оборудвани с допълнителни устройства и свързани с вентилационни системи.

Ефективната вградена система за климатизация се е доказала отлично при обслужване на производствени, обществени, развлекателни учреждения, чиято основна особеност е голямата площ. Но сега тя не рядко се използва и за оборудване на частни къщи или апартаменти с високи тавани.

Ние ще се спрем по-подробно на каналните сплит-системи, подходящи за битово ползване – те са по-прости по конструкция, по-малки по размер, но основните принципи на функциониране са същите.

Конструкция и принцип на работа

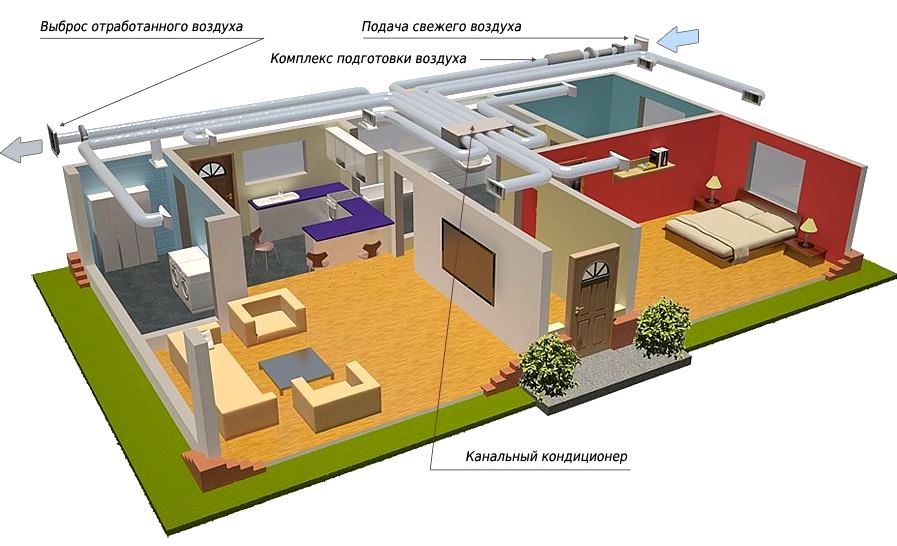

Климатиците от канален тип са предназначени, както и останалите подобни конструкции, за поддържане на комфортен микроклимат в помещенията. Тяхна особеност е, че те са проектирани за обслужване на големи площи, които често са разделени на отделни сегменти.

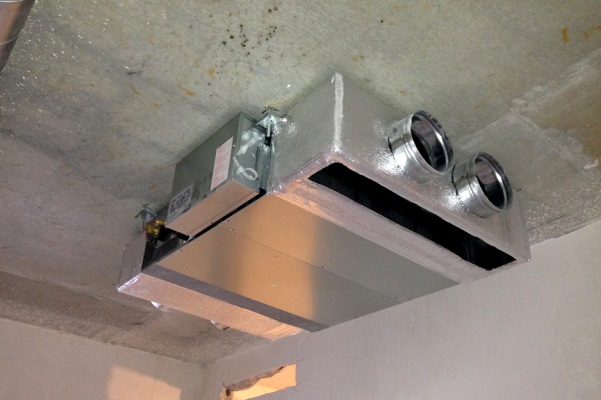

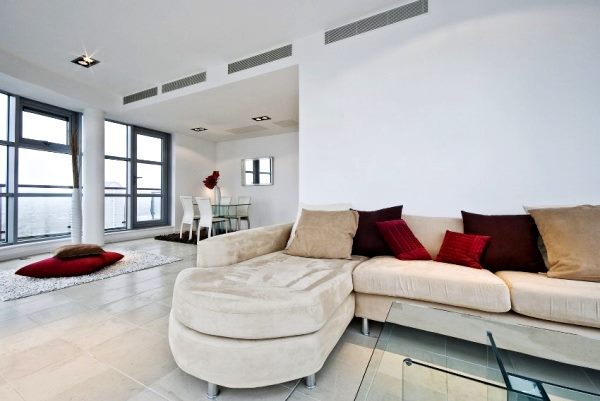

Каналната сплит-система – целесъобразно решение за частен дом за постоянно живеене, в който отначало е обмислено място за монтаж на вградения климатик

На пазара могат да се намерят множество предложения, предназначени специално за частна употреба – разчетени за 4-5 стаи, с ограничена дължина и производителност.

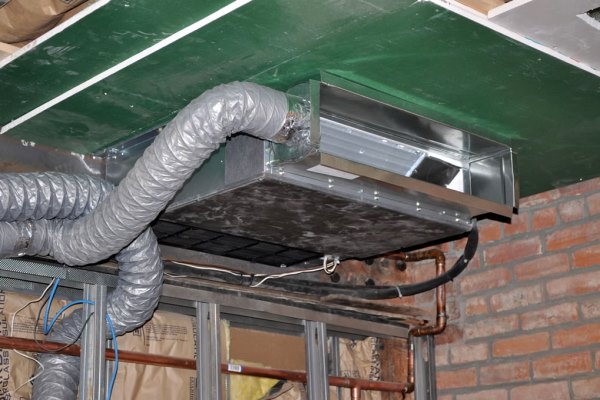

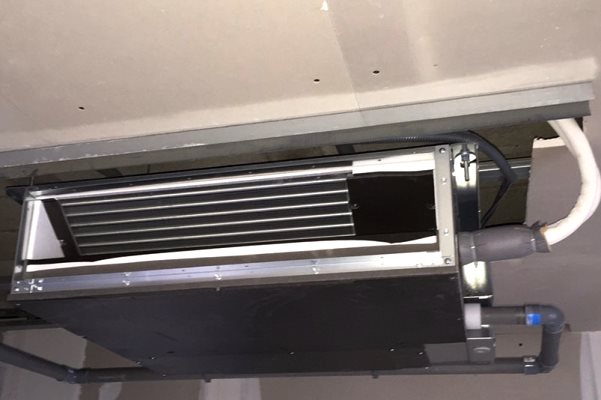

Конструкцията на канален климатик напълно повтаря строежа на традиционна сплит-система: един блок се закрепва вътре в сградата, вторият – отвън. Основната разлика е, че вътрешните конструкции се разполагат над окачените тавани, а не просто се фиксират на стената. Има модели, които лесно могат да се разположат в килер, както и вградени в стената климатици.

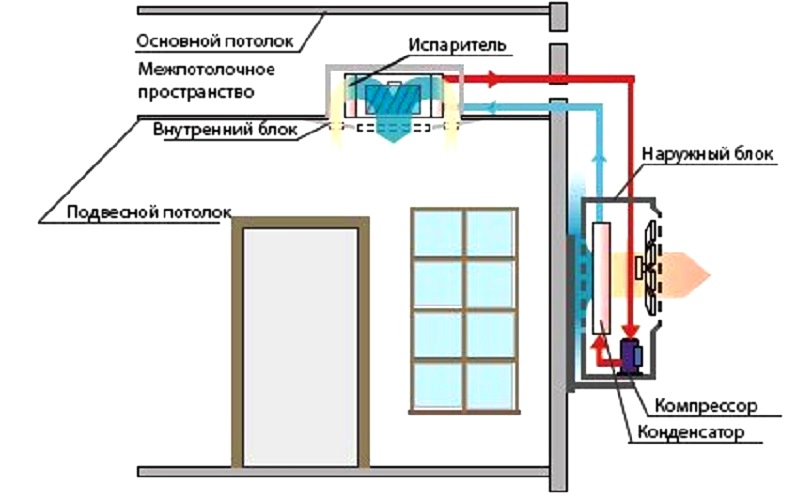

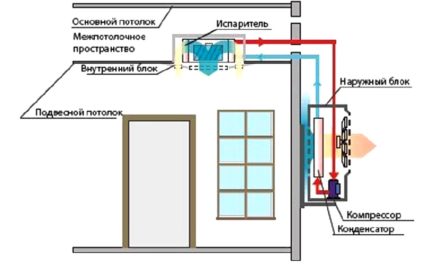

Конструкция на канална сплит-система, състояща се от 2 блока. Връзката между частите се поддържа с помощта на фреонови комуникации и електропроводи.

Външният блок има стандартни размери и дизайн. В него са разположени възли, отговарящи за охлаждането и безпроблемната работа:

• дросели;
• компресор;
• кондензатор с топлообменник;
• вентилатор;
• въздушни филтри;
• сензори;
• автоматика;
• елементи на системата за известяване при повреди.

В някои модели, изискващи отвеждане на голямо количество кондензат, е монтирана дренажна помпа.

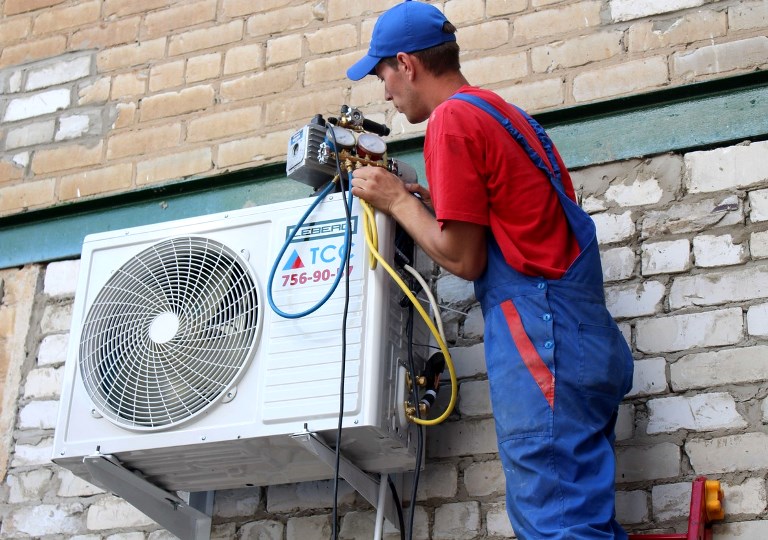

Блокът се закрепва на скоби направо от външната страна на стената или се монтира на здрава основа, като се защити от ултравиолетови лъчи и валежи.

Важно е да се запази препоръчваната от производителя разлика във височината на монтажа, за да не възникнат технически проблеми след пускането. Вътрешните канали изглеждат различно, в зависимост от обслужваната площ и задачи.

Но съдържанието при вътрешните блокове е приблизително еднакво:

• изпарител с топлообменник;
• вентилатор;
• кондензатосборник;
• електронна платка с датчици.

Малкото количество работни елементи е обосновано от минимизиране на шума в жилищното пространство. Всички части са събрани в здрав корпус, който е замаскиран зад фалшиви прегради и тавани.

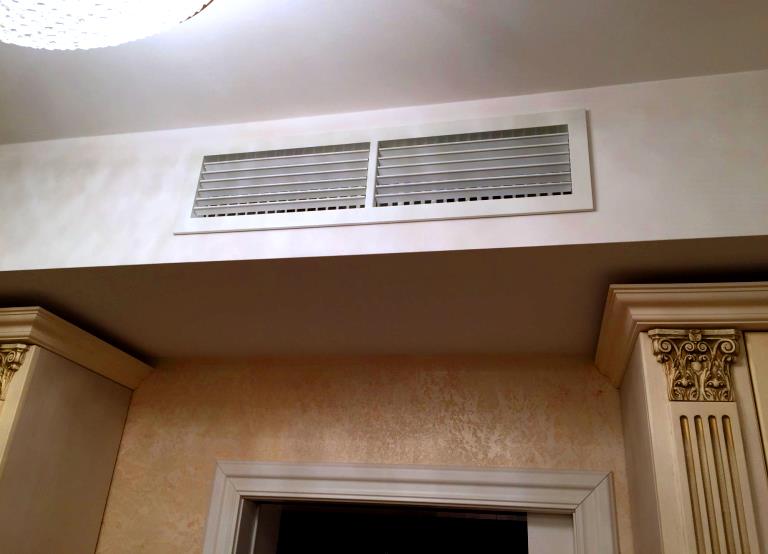

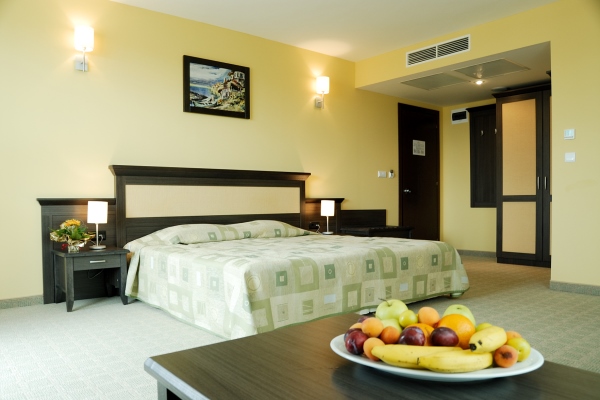

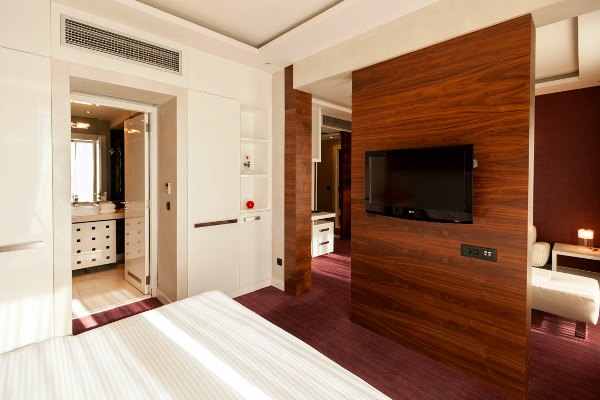

Много хора избират вградените «невидими» системи за климатизация заради начина на монтаж и естетичност: навън излизат само решетки за всмукване или подаване на въздух.

Вентилаторът на каналното устройство се отличава с голяма мощност. За разлика от обикновения аксиален модел, през който въздухът преминава свободно, той трябва да премества обемни потоци с повишено аеродинамично съпротивление.

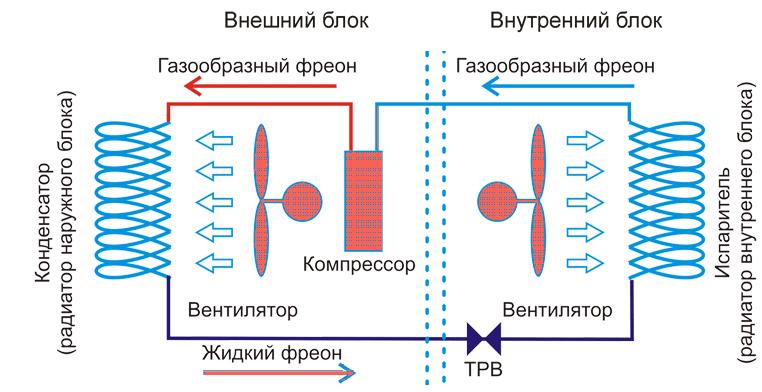

Принципът на работа се основава на движението на хладилния агент, работата на топлинната помпа и кондензатора. Фреонът циркулира в затворен контур между два радиатора – вътрешен и външен – благодарение на вградения компресор.

Във външната част на контура е монтиран дросел, който компресира газа. В резултат газът кондензира – превръща се в течност. Когато тя попадне вътре в помещението, се оказва в зона на ниско налягане, загрява, изпарява се и отново преминава в газообразно състояние. По този начин външният радиатор се нарича кондензатор, а вътрешният – изпарител.

Особеност на системата е преносът на топлина чрез преобразуване на фреона от газообразна фаза в течна и обратно. В охлаждащ режим топлообменникът на изпарителя понижава температурата на въздуха в помещението.

Но някои съвременни системи работят по двойна схема, тоест в студения период те, обратно, могат да повишават температурата вътре в сградата, разбира се, в ограничени граници. Ограниченията зависят от температурата на въздуха навън. Максималните параметри обикновено се посочват от производителя в инструкцията за експлоатация.

Видове вградени климатици

Каналните сплит-системи се класифицират по различни технически параметри, но основен се счита напорът или налягането, което се измерва в Паскали.

По сила на напора конструкциите се делят на 3 групи:

1. С нисък напор – до 40-50 Па.
2. Със среден напор – до 100-150 Па.
3. С висок напор – 250-300 Па и повече.

Нисконапорните системи – най-евтини и лесни за монтаж. Те се инсталират в битови помещения, офиси, частни домове. Често се закрепват зад облицовъчни панели в коридори и антрета, просторни холове и всекидневни.

Въздухът за осигуряване на процеса на климатизация, ако няма примес отвън, се взема направо от помещението, в което е инсталирано оборудването – например, от антрето.

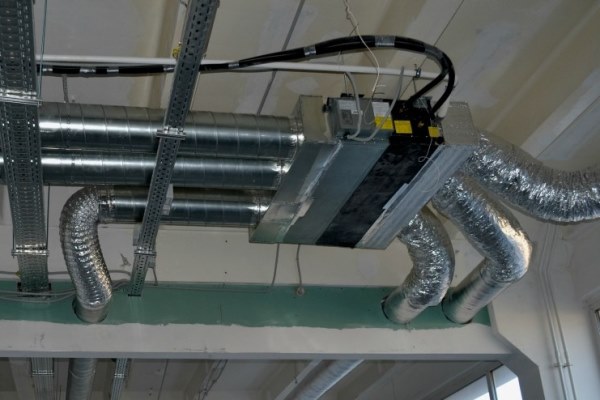

Средненапорните конструкции са по-сложни, за тях вече е необходим помпа за отвеждане на кондензата. По-голяма циркулация на въздуха те осигуряват чрез примесване на въздух отвън.

Конструкциите със среден напор се инсталират в големи вили, магазини, складове, в учебни и спортни центрове.

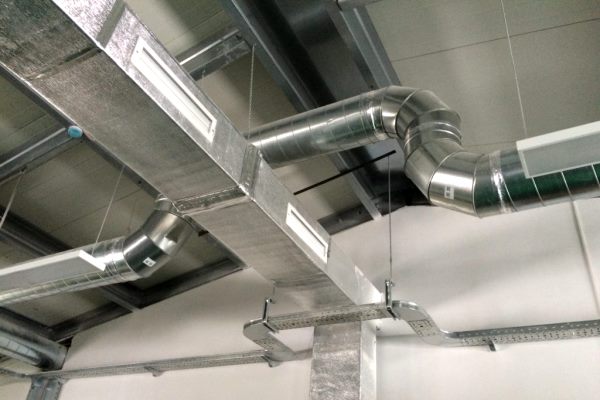

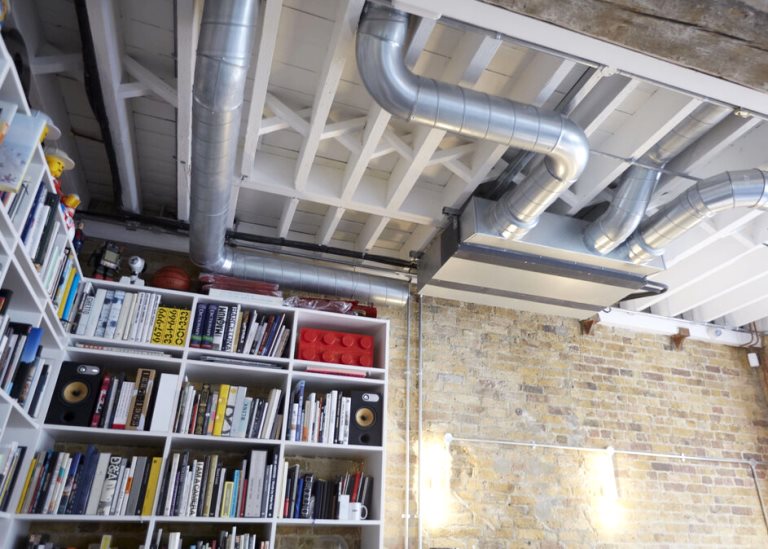

Най-мощните високонапорни системи са предназначени за обслужване на голям брой просторни зали. Те са оборудвани с разклонена мрежа от въздуховоди, сложна електроника и множество сензори.

Системите с висок напор се монтират в ресторантски зали, киносалони, болници, в заводи, в многоетажни супермаркети и големи спортни центрове.

Също така каналните климатици се делят на:

• обикновени;
• инверторни.

Работата на компресора на обикновените системи не се регулира, затова те винаги функционират с еднаква мощност, а за контрол на микроклимата вътре в помещението се използва просто автоматично изключване. По тази причина такова оборудване се нарича още «Старт/стоп».

Името на инверторните системи се появи заедно с нов елемент в конструкцията – инвертор, който позволява плавно да се променя мощността.

Инверторните модели, за разлика от обикновените, не се изключват, а работят в постоянен режим, който установява оптимална мощност. Параметрите се променят в зависимост от температурата вътре в помещенията.

Разработчиците рекламират инверторните модели, често преувеличавайки техните предимства. Те твърдят, че оборудването от по-ново поколение е икономично, по-тихо и надеждно. Но никой не е провеждал изпитания и няма никаква определена статистика по този въпрос.

И двата вида модели са тихи – защото всички „шумни“ процеси се случват във външния блок, навън. Всички видове оборудване служат дълго и с времето се нуждаят само от частична подмяна на части. По отношение на енергийната ефективност се водят спорове, тъй като, за разлика от инверторния климатик, обикновената сплит-система периодично се изключва и не харчи електроенергия.

Но вече става ясно, че бъдещето е за инверторните сплит-системи. Именно върху разширяването на този асортимент наблягат водещите производители.

Съществуват и други начини за разделяне на каналните климатици на видове:

• по предназначение (домашни и производствени);
• по обслужвана площ;
• по наличие на допълнителни възможности, например, способност за подмесване на въздух.

Някои класификации измислят производителите – благодарение на тях купувачите по-бързо правят избор.

Преглед на техническите характеристики

А сега ще разгледаме кои характеристики влияят на качеството на работа на каналния климатик. Като знаете точните критерии за подбор, Вие ще можете значително да стесните своя избор.

Както при всяка енергозависима система, при каналните сплит-системи има множество технически данни, изискващи внимание при покупка и инсталация. Нека отбележим най-важните:

Също така трябва да се обръща внимание не само на дължината на въздуховодите, тръбите или кабелите, но и на размерите на блоковете на каналния климатик.

Необходимо да се намери място за външния блок, подходящо за условията на монтаж, както и да се изчисли пространството в стаята, за да може при необходимост да се обслужва „пълнежът“ на модула. Произвеждат се и ултратънки модели, специално предназначени за монтаж в жилищни помещения.

Приветства се система срещу заледяване, система за насочване на въздушните маси, функция за запомняне на зададените от потребителя настройки, регулиране на скоростта на въртене на вентилатора.

Предимства и недостатъци в сравнение

Каналните системи се радват на популярност сред всички, които се грижат за комфортната атмосфера вътре в дома и същевременно се стремят всички комуникации да не бъдат изложени на показ.

Експертите в областта на климатизацията и постоянните потребители отбелязват следните плюсове при използването на канално оборудване:

• няма вътрешен стенен блок, който изисква място на стената и често не се вписва в дизайна на интериора;
• инсталирането на системата способства за добър въздухообмен във всички помещения на къщата;
• мощният вътрешен блок може да обслужва няколко малки по площ стаи;
• максимално е намален шумът от работещите елементи.

При монтаж на канална система може да се комбинира с вентилация, като по този начин се спестява както от покупката на оборудване, така и от инсталацията.

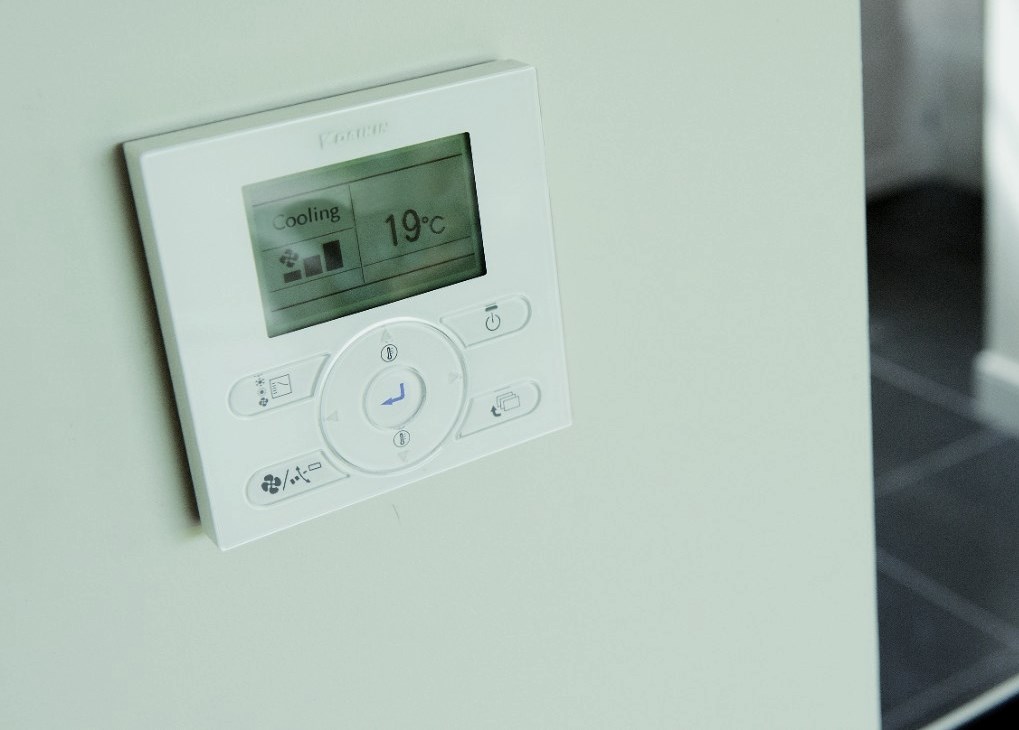

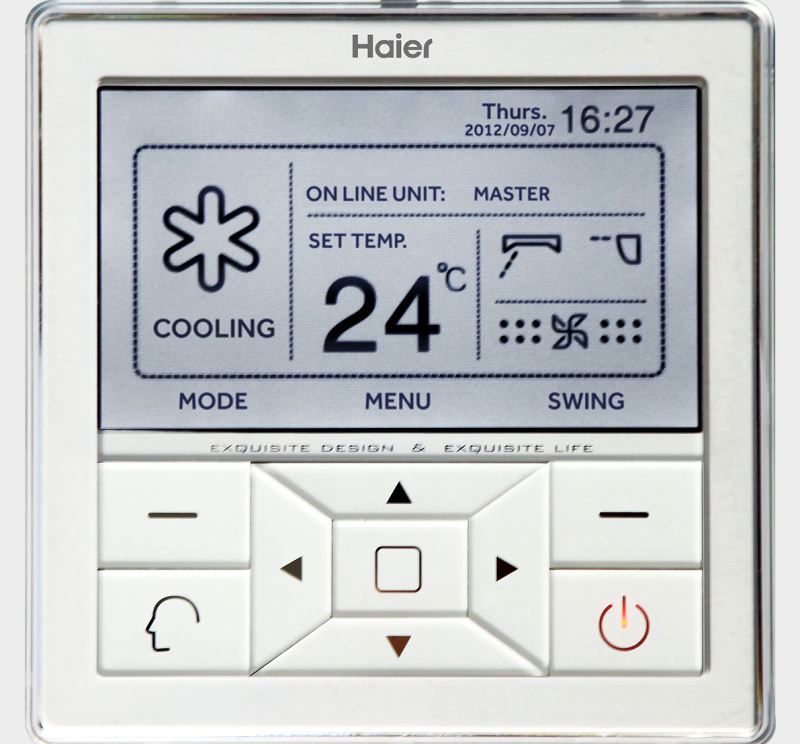

Съвременните климатични системи имат различно управление, но най-удобно е да се използва дистанционното управление. С негова помощ можете да избирате режим, да променяте вътрешната температура, да регулирате скоростта на вентилатора.

Но има и минуси, които понякога карат собствениците на къщи да инсталират не по-малко ефективни, но по-лесни за монтаж традиционни стенни сплит-системи.

Към недостатъците се отнасят:

• сложен монтаж, изискващ допълнителни знания и професионализъм;
• обзавеждане на окачени конструкции за прикриване на каналите;
• невъзможност за създаване на различни температурни режими в съседни стаи – температурата навсякъде ще бъде една и съща.

Но основният проблем е правилното проектиране, избор, изчисление и монтаж на конструкцията. Ясно е, че това са допълнителни разходи, и то немалки. Ако системата бъде инсталирана с нарушения, минималната неприятност ще бъде силен шум, разнасящ се като ехо из цялата къща, а максималната – скъпоструваща преработка.

Изводи и полезно видео по темата

Обща информация за каналните климатици:

Теория и практически опит:

Пример за инсталиране на канална сплит-система в градски апартамент:

За стандартен градски двустаен апартамент с тавани 2,5 м или малка вила, която се използва предимно сезонно, през топлия период, канална система не е необходима. Но за просторен апартамент с високи тавани или къща сплит-системата от канален тип може да бъде най-доброто решение за подобряване на микроклимата в стаите.

За да инсталирате оборудването, ще трябва да се сприятелите с ключари и монтажници, тъй като сами не можете да се справите с монтажа на технически сложния агрегат. Той ще излезе много по-скъп от обикновена сплит-система. Но и резултатът ще бъде по-висок – ще получите надеждна конструкция, която ви осигурява, когато е необходимо, прохлада, топлина или просто свеж въздух.
