Монтаж на сплит система: поетапна инструкция за самостоятелен монтаж

Контролирайки микроклимата на личното пространство, ние създаваме условия, оптимални за почивка, работа, занимания. Монтажът на сплит система ще позволи да зададете благоприятно ниво на температура и влага по най-простия начин. Съгласете се, през летния период има немалко дни, които се нуждаят от регулиране на климатичните параметри.

След като прочетете предложената от нас статия, Вие ще узнаете всички подробности и тънкости на изпълнението на работите по монтажа на климатичното оборудване. Внимателно подбраната и систематизирана информация ще бъде полезна както на самостоятелните домашни майстори, така и на клиентите на монтажните услуги за проверка на правилното изпълнение.

При нас е описан подробно процесът на монтаж, изброени са нюансите на разположението и закрепването на блоковете. Изброени са материалите, необходими за извършване на монтажа и свързването на агрегатите. Ценно допълнение към текста, улесняващо възприемането на информацията, са снимките и видеоприложенията.

Избор на място за монтаж на системата

Изучавайки информацията за това, как Вие самият да осъществите правилно монтажа на сплит система в частна къща или апартамент, първоначално трябва да изберете местоположението на нейните части.

За целта е необходимо да се вземе предвид посоката на разпределение на потока от студен/горещ въздух в помещението, като се съобразявате с основните технически изисквания, посочени от производителя на оборудването в инструкцията.

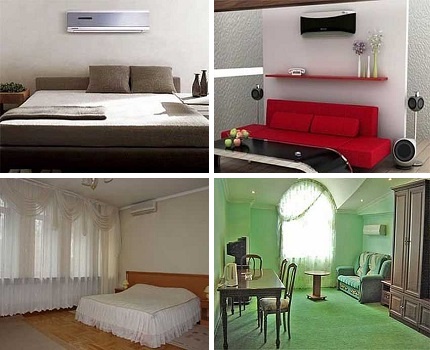

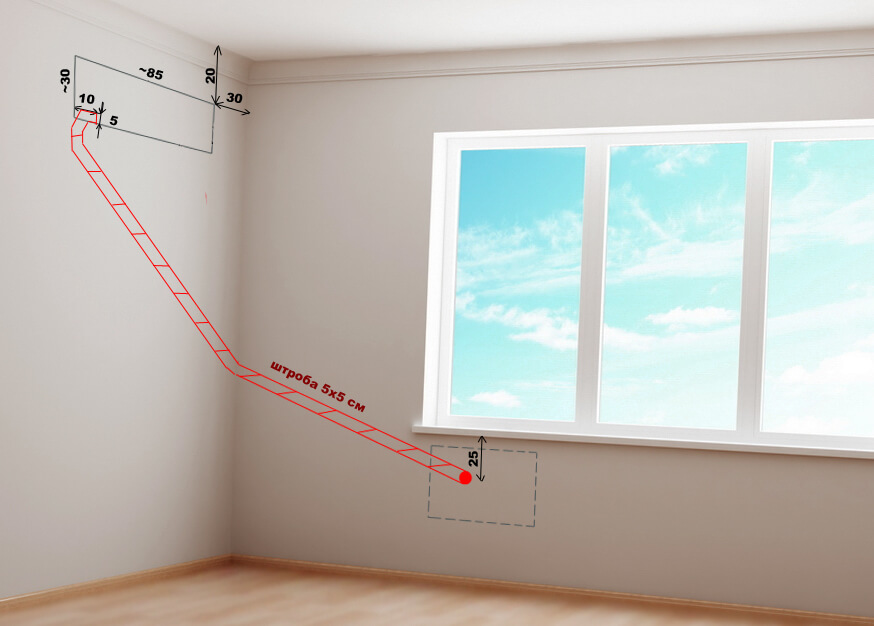

Най-разпространените варианти за местоположение на вътрешния блок на сплит система са – над леглото/дивана. Външният – обикновено се изнася навън и се монтира на място до прозореца или на балконските плочи.

Съществуват определени правила, които задължително трябва да се вземат предвид при избора на точка за разполагане на блоковете:

• разстоянието между агрегата и тавана трябва да бъде не по-малко от 15-20 см, въпреки че някои производители посочват в инструкцията 20-30 см;
• от страничната част до стената – не по-малко от 30 см;
• до преградата, която ще препятства потока на изходящия въздух или ще го разсейва – не по-малко от 150 см.

За външната част на сплит системата, местоположението се избира въз основа на носещата способност на стените. Възможен е монтаж близо до прозореца, на плочите, ограждащи лоджията, или на стената до балкона.

За тези, които живеят на долните етажи, инсталирането на блока се извършва над прозореца – колкото е възможно по-далеч от минувачите.

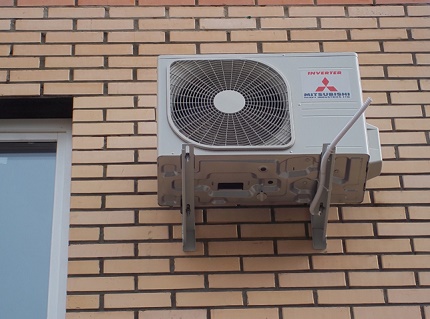

Въз основа на техническите изисквания към стената на вентилираната фасада, използвана като площадка за фиксиране на външния блок на сплит системата – възможната товароносимост трябва да бъде 2,5 пъти по-голяма от масата на монтажния агрегат

За многоетажна сграда, особено ако апартаментът се намира на горния етаж, ще е необходимо да се привлекат специалисти по височинни работи или да се определи място за монтаж в непосредствена близост до прозореца, което ще осигури лесен достъп при монтажа.

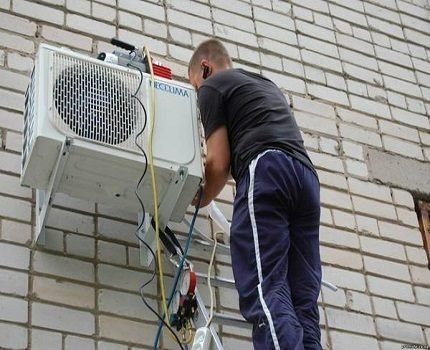

Определяне на разстоянието между блоковете

Често изборът на място за разполагане на оборудването се регламентира от минималното и максималното разстояние между частите му. Тези показатели основно се посочват от производителя и зависят от моделния ред и характеристиките на сплит системата.

Понякога фирмите не посочват минималната дължина на контура между двата агрегата, поради което монтажът може да се извършва произволно.

Минималното разстояние между блоковете на сплит система на фирма Daikin е 1,5-2,5 м, на Panasonic – до 3 м. Въпреки това, ако блоковете са разположени на метър един от друг, дължината на трасето трябва да бъде не по-малко от 5 м (излишъците му се навиват на пръстен и се скриват зад блока).

Малко по-лесно е да се разбере максималното възможно разстояние между двата агрегата. Стандартният показател е 5 м. Възможно е и увеличаване на дължината на трасето, но в този случай трябва да се разчита на допълнителни разходи поради необходимостта от дозареждане с фреон.

Подготовка за изпълнение на работите

Решението да се заемете с монтажа на сплит система самостоятелно идва, като правило, след узнаване на цените при специалистите. Невероятно високите суми за извършване на работа, отнемаща 3 часа, се аргументират с наличието на скъпоструващи инструменти и тяхното износване в процеса на експлоатация. Именно това съставлява основната част от плащането за услугите на майстора.

Ако цените на монтажниците на сплит системи са твърде високи, струва си да извършите монтажа със собствени ръце, след като задълбочено сте проучили технологията на този вид работа.

Ако се разгледат препоръките на производителите на оборудване, често в инструкциите се посочва, че подготвителните работи могат да се направят самостоятелно, а за монтажа на тръбопроводите, свързването към електрическата мрежа, провеждането на процеса на вакуумиране е желателно да се поканят специалисти с подходящи инструменти.

Инструменти за монтаж на оборудването

Можете да извършите самостоятелен монтаж на охладителната инсталация, тъй като повечето инструменти се намират в кутията на домашния майстор. Изключение може да бъде вакуумната помпа, но не е задължително да я купувате — подобен агрегат може да се направи от стари части.

Някои екипи от майстори дори не използват това оборудване при полагане на трасе с дължина до 6 м.

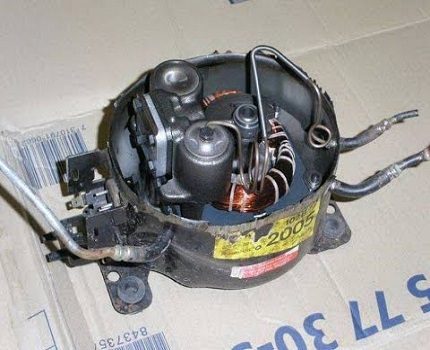

Ако при самостоятелния монтаж на климатика не успеете да намерите вакуумна помпа, алтернативен вариант може да бъде мощен компресор от стар хладилник или аквариумна помпа.

В процеса на монтажа важен аспект е спазването на хоризонталното разположение на блоковите системи. Във връзка с тези изисквания всеки етап от работата трябва да бъде придружен от контролна проверка със строителен нивелир.

Ако някой инструмент не е наличен, можете да го вземете под наем в строителен магазин.

Предварително ще трябва да подготвите следното оборудване:

1. Перфоратор. Използва се за пробиване на дупки в фасадата, през които ще бъде прокарана трасето, свързващо външния и вътрешния блок.
2. Дрелка с набор свредла. Използва се за монтаж на крепежни елементи.
3. Тръборез за рязане на медни тръби.
4. Прибор за отстраняване на грапавини след рязане на тръби. Може да използвате райбер, пила и шкурка.
5. Валцувачка за медни тръби.

Някои смятат, че използването на райбер няма смисъл, особено ако тръборезът е нов и не оставя грапавини и вдлъбнатини, но напразно.

Едва след извършените манипулации с фаскоотнемачка, краят на развалцуваната тръба ще може да се притиска максимално плътно от гайката, и съответно изтичането на фреон е малко вероятно.

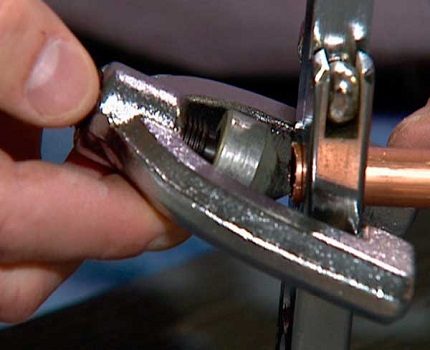

Работата с устройството за развалцуване на медни тръби се извършва чрез деформация на тръбата по избран шаблон, в резултат на което се образува конус. При това се запазва първоначалната дебелина на стените и кръглото сечение.

Според техническите правила за монтаж е необходима вакуумна помпа — уплътняването на климатичната система се извършва именно с това оборудване. След напълване на трасето с хладилен агент се провежда процес на вакуумиране.

Закупуване на необходимите материали

Ще са необходими доста компоненти, но всички те са лесно достъпни във всеки специализиран магазин. Не забравяйте, че материалите трябва да бъдат максимално качествени и да се подбират изключително за устройство, функционално насочено към охлаждане.

Необходимо е да закупите проводник за захранване и свързване на блоковете. В паспорта или в инструкцията за монтаж на оборудването винаги се посочват необходимите параметри.

Стандартно това е четирижилен силов кабел с площ на напречното сечение 2 mm² или 2,5 mm². Дължината се подбира въз основа на разстоянието на трасето, като се взема предвид малък запас.

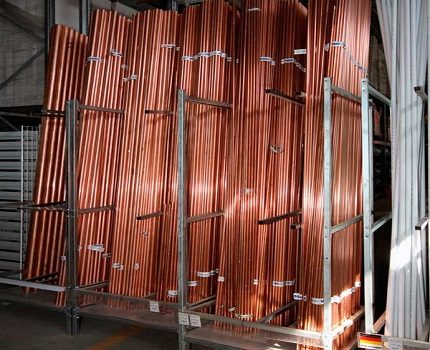

Ще са необходими също безшевни тръби с дебели стени от мека мед, предназначени за охлаждащи уреди. Тръбите се подбират с по-малък и по-голям диаметър. По-конкретните характеристики са посочени в ръководството за потребителя.

Дължината е равна на дължината на трасето плюс допълнителен запас до 30 см. По време на транспортиране на тръбите краищата им трябва да бъдат заглушени, за да се предпазят от утаяване на прах вътре в изделието.

Тръбите се подбират изключително за охлаждащата система; тяхната мека медна сплав лесно се развалцова и осигурява добра херметичност

За изолация на тръбите се използва изолация от пенокаучук. Продава се на парчета от 2 м. За извършване на топлоизолация ще е необходима дължина, равна на дължината на трасето. Синтетичната изолация се прилага върху двата диаметъра на тръбите.

Като дренажна тръба специалистите препоръчват да се монтира гофриран маркуч с вътрешна пластмасова спирала. Може да се използва и алтернативна част – полипропиленова тръба. Нейната дължина е равна на дължината на трасето плюс 80 см.

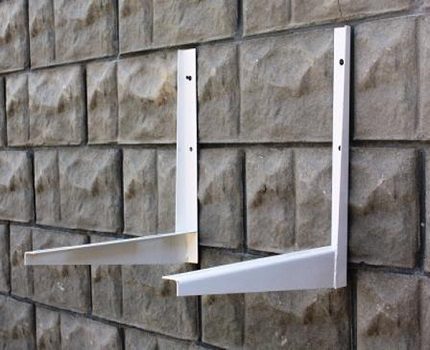

Ще са необходими също два L-образни кронштейна за фиксиране на външния блок. Подходящият размер на частите се определя от неговите габарити, а запасът на якост спрямо носещото натоварване трябва да надвишава теглото му 5 пъти. Такова увеличение на максимално допустимото напрежение на детайла е необходимо за компенсиране на натоварванията от вятър и сняг.

Най-добре е да купувате тези компоненти от фирма, която продава резервни части за битови сплит системи.

След закупуване на кронштейна за закрепване на външния блок на климатика не трябва да се правят допълнителни отвори в него, тъй като това значително намалява запаса на якост на детайла.

Като крепежни елементи се използват: анкери, дюбели и болтове. Техният брой, вид и параметри се подбират според вида на кронштейните и монтажната плоча, предназначена за вътрешното тяло.

Значение има и типът на стените, където ще се монтира външната част на системата. За прикриване на положената комуникационна линия ще е необходим пластмасов канал със стандартни размери 60*80 см.

Ред на монтаж на сплит система

Да инсталирате самостоятелно климатична система е напълно реална задача, но съществуват много нюанси в работата, които се отнасят до определени модели, поради което процесът на монтаж може да има някои разлики. За да се запознаете с всички изисквания, първоначално е необходимо да прочетете инструкциите точно за закупения модел оборудване.

Етап #1 – монтаж на външния и вътрешния блок

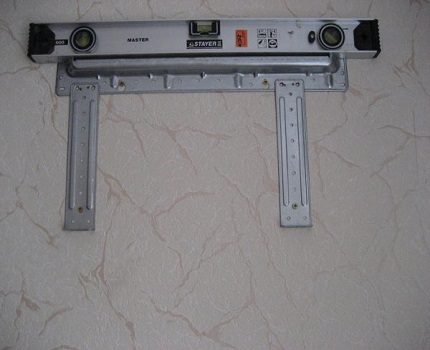

Първо трябва да се монтира вътрешното тяло. След като се определи мястото му, на стената се прави маркировка на участъка за монтажната планка. След пробиване на отворите се поставят пластмасови тапи за дюбелите, окачва се планката и се закрепва с дюбели.

Най-внимателното закрепване трябва да се извърши в долната част на планката, тъй като в тази зона са разположени ключалките, които държат тялото.

След монтирането на касетата, с помощта на строителен нивелир се проверява стриктната хоризонталност на разположението на бъдещото тяло. При всяко несъответствие ще се наложи да се преработи цялата извършена работа.

На този етап предстоят подготвителни работи за полагане на трасетата. Първо се изчисляват линиите на тяхното разположение. След това се пробива отвор във фасадната стена, като се взема предвид необходимият наклон над 1/100.

Също с наклон се пробива и отвор с диаметър 5 см, като ъгълът на наклона може да бъде увеличен в сравнение с трасето. Така образуваният кондензат ще напуска по-добре системата.

Може да се изведе общ сноп от комуникациите или поотделно: един отвор за захранващия кабел и медната тръба, друг – за дренажа.

При избор на схема за монтаж на телата „гръб до гръб“ е необходимо да се провери отворът, предназначен за захранващия кабел. За целта трябва да се сравни разположението на захранващите портове на агрегатите.

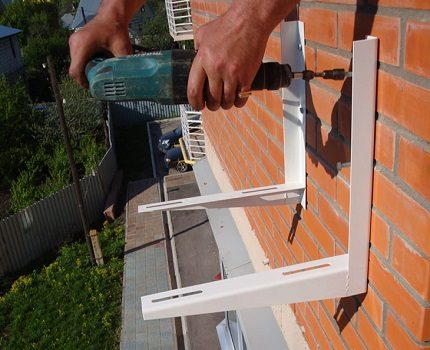

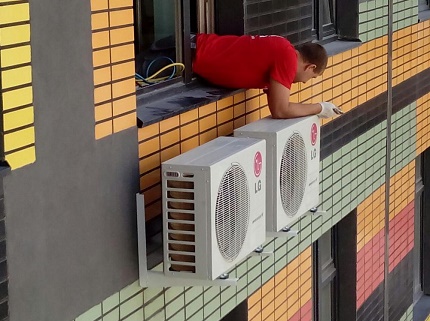

А сега е ред на монтажа на външното тяло. Ако става въпрос за многоетажна сграда, ще е необходимо специално оборудване за работа на височина.

Както и в първия случай, трябва да се спазва стриктна хоризонталност на тялото, така че на етапа на маркировката също се използва нивелир.

При разполагане на външното тяло трябва да се вземе предвид ограничението относно неговия наклон – максимално допустимият ъгъл на наклон е 45°.

В момента на монтаж на закрепванията всеки наличен отвор трябва да бъде запълнен с анкерни болтове (стандартен диаметър 10×100 мм), независимо от техния брой. След това се поставя външното тяло и също се фиксира с крепежни елементи.

Етап #2 – прокарване на комуникационната линия

С помощта на електрически проводник и две медни тръби се осъществява свързването на външното и вътрешното тяло. Допълнително през стената ще бъде положена дренажна система, отговаряща за отвеждането на кондензата. Тези елементи трябва да бъдат правилно подбрани, свързани, положени и закрепени.

Първо трябва да се подготвят медните тръби, като се отреже необходимата дължина с тръборез и краищата се обработят с райбер за премахване на грапавини и вдлъбнатини след процедурата по рязане.

Не се препоръчва използването на други инструменти, например пила. След нейното прилагане в тръбата попадат метални стърготини, които ще циркулират в системата и в крайна сметка ще доведат до повреда на компресора.

За да се прокарат медните тръби през стената, краищата им трябва да се изолират със запушалка, за защита от проникване на прах

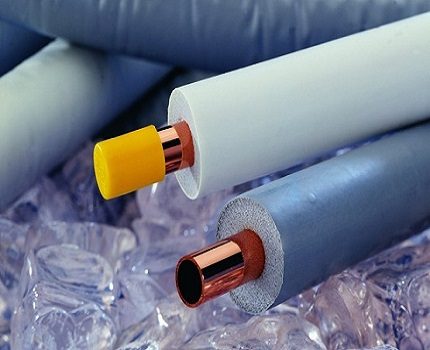

Топлоизолацията на тръбите се осъществява чрез поставяне на шлангове от пенополиуретан върху тях. Като уплътнител не трябва да се избира поролон – той има кратък експлоатационен срок. След изпълнение на мерките за топлоизолация, всички съединителни участъци на материала се залепват плътно с метализирана лента.

Сега е ред да се постави дренажът и кабелът. На всеки проводник трябва да се постави специален накрайник. Те се монтират върху проводниците, почистени от изолационния материал, и се затягат с клещи.

Готовият кабел се свързва към климатика съгласно схемата, дадена в ръководството на уреда.

На двата блока, в зоната разположена малко над портовете, се намира подвижна пластина, предназначена за свързване на медните тръби. Под нея са разположени електрическите конектори за кабела

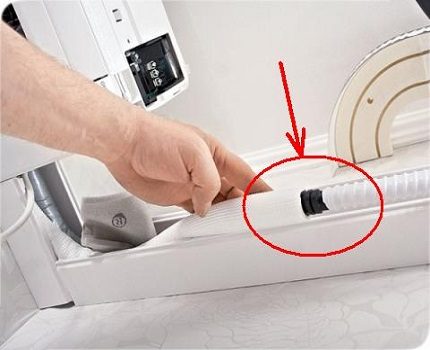

Дренажната тръба се свързва към специален изход на вътрешния блок и се извежда през отвор в стената. Тръбата трябва да е достатъчно дълга и да завършва на не по-малко от 60 см от стената.

Според правилата, нейното полагане се извършва с наклон към изхода навън. Необходима е фиксация със скоби през всеки метър дължина, за да се премахне провисването и да се предотврати натрупването на конденз.

Етап #3 – свързване на блоковете на системата

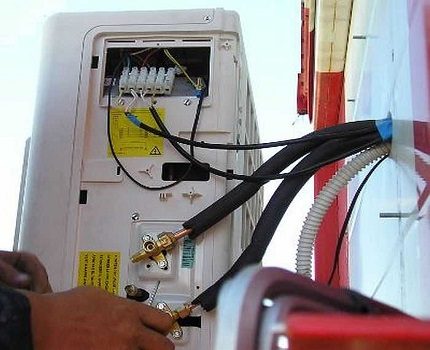

Прокарените през стената комуникации се свързват към съответните портове. Важно е да се помни, че общата дължина на дренажния тръбопровод не може да надвишава 20 м. Полагането на медните тръби се извършва по начин на примка за улавяне на маслото, което се съдържа в малки количества във фреона.

Дренажът може да се отведе по два начина: да се изведе в канализацията или навън. Първият начин е технически правилен, но поради сложността на изпълнение не е получил широко разпространение.

При прокарането на дренажната тръба е добре да се избягват резки завои, също не се допускат провисвания – на тези места ще се натрупва конденз

В долната част на вътрешния блок на системата се намира тръба с накрайник от пластмаса. На нея се поставя гофриран маркуч и се затяга на мястото на съединението със скоба.

За външната част на устройството се извършва аналогична процедура, но много хора я пренебрегват. Ако вместо маркуч се използва полимерна тръба, се подбира подходящ преходник. С негова помощ се свързват изходът на блока и тръбата.

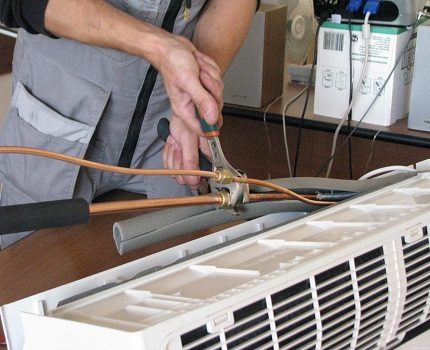

За да свържете медните тръби, първо трябва да ги положите по стената с помощта на тръбогиб. Ако нямате такъв инструмент наличен, предлагаме да се запознаете със статията, в която е подробно описано как да огънете тръба без специално оборудване. Повече – четете нататък.

На тръбите трябва да се даде необходимия наклон без прегъвания и резки пречупвания. Първо те се свързват към вътрешния блок. За целта на съответните портове се разхлабват гайките.

При развиването ще се чуе характерен звук на излизащ азот. Той се нагнетява по време на производство за предотвратяване на окисляването на детайлите. След изпускането му трябва да се свалят капачките и да се извинти напълно гайката. След това се извършва процедурата по развалцоване.

По време на развалцоването тръбата се държи с отвора надолу, за да се избегне попадането на метални стружки вътре в системата.

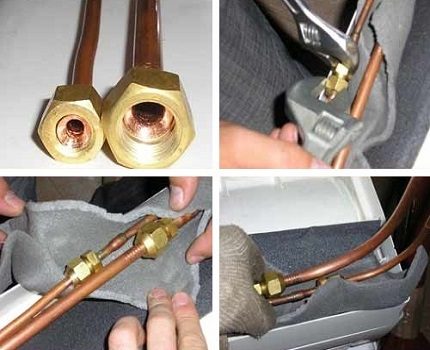

Краищата на тръбите на участък от 5 см се изравняват. След това се извършва развалцоване, за да се осигури свързване на входа и изхода на блоковете. Така се получава затворена циркулационна система. Правилното изпълнение на монтажа играе важна роля за постигане на максимална херметичност при движението на фреона.

Развалцованият край на тръбата се свързва към необходимия изход и се фиксира с гайка. Тук е забранено да се използват каквито и да е допълнителни приспособления – уплътнители, уплътнения и т.н. Използваните медни тръби осигуряват необходимата херметизация.

При свързване на медни тръби е необходимо да се приложи усилие от 60 кг, само тогава медта ще обхване монолитно шуцера, а контактът ще бъде херметичен.

Аналогични действия се извършват с всичките четири порта. След свързването следва последният етап от инсталирането на климатичната система – отстраняване на въздуха и влагата, както и на възможните остатъци от аргон, които може да са се натрупали по време на монтажа.

Етап #4 – вакуумиране на системата

По време на монтажните работи в тръбите на климатика попада въздух и ако не бъде отстранен, той ще остане в климатичната система. Резултатът е увеличено натоварване на компресора и съответно бързото му нагряване.

Също така водните частици се отразяват негативно на всички детайли. Във фреона се съдържа част от смазочното масло, чиято хигроскопична консистенция при контакт с вода става по-малко ефективна. В резултат на това износването на компонентите се ускорява.

За отстраняване на въздуха могат да се използват два начина: вакуумна помпа или малко количество фреонова течност, която се спуска от външния блок. При производството на външния агрегат производителите го зареждат с фреон с лек излишък.

Методът „пшик“ се повтаря няколко пъти, като вторият опит се прави с горния клапан. Ако дължината на трасето е 2-3 м – процедурата се извършва 3 пъти, при четириметрово – 2 пъти.

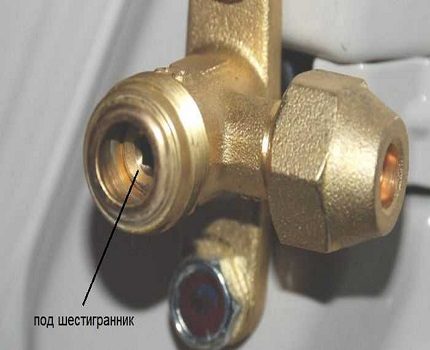

Алтернатива на скъпата вакуумна помпа може да бъде освобождаването на излишния фреон от системата на външния блок. За целта на неговите клапани се отвинтват капачките. Необходимо е да се работи с долния порт с по-голям диаметър. Под неговата капачка се намира шестоъгълен разклонител. Въз основа на неговите параметри се избира подходящ ключ.

С подходящ ключ се извършва завъртане на клапана на 90° и след секунда се връща в предишното положение. По този начин в системата влиза малко количество фреон и се създава усилено налягане. С едносекундно натискане с пръст върху златника, намиращ се на същия порт, се изпускат излишният фреон и газове от системата.

След пълното отстраняване на въздуха, изходът на златника се завинтва с капачка, а клапаните се отварят напълно и фреонът постъпва в сплит системата. За проверка на херметичността на съединенията те се намазват със сапунена пяна.

На този етап процесът на инсталиране на климатичната система е завършен, можете да преминете към непосредствена експлоатация.

Изводи и полезно видео по темата

Как да прокарате трасето на климатика:

Развалцоване на тръба за сплит система:

Инсталиране и монтаж на климатици, тънкости и тайни:

Струва си да се помни, че при самостоятелно инсталиране на климатик не съществуват незначителни фактори. И всичко, което е направено неправилно, например развалцоване на тръби без почистване на ръба, или недостатъчно фиксирано съединение – в крайна сметка води до бързо износване на компонентите на охлаждащата система. Ето защо по време на инсталирането трябва да се прояви максимална прецизност към всички детайли.

Ако имате необходимия опит или знания по въпроса за монтажа на сплит системи, моля, споделете ги с нашите читатели. Възможно е да са ви известни някои тънкости, които не сме споменали в този материал? Оставете вашите коментари, задавайте въпроси в разположения по-долу блок.
