Правила за разположение на контакт под климатик: избор на оптимално място за инсталиране

Съгласете се, че контактът изобщо не е най-важната украса на стаята, затова не трябва да се акцентира върху него и да се поставя на видно място. Разбира се, разположението на контакта под климатика не влияе силно на общия интериор на стаята, но трябва внимателно да се обмисли, за да не се налага в бъдеще да се дълбае стената или да се използват удължители.

Ще разкажем за това къде трябва да се инсталират климатични контакти. Ще посочим най-добрите и безопасни места за разполагане на силовата точка. Също така в статията са дадени препоръки за прикриване на контакти и кабели от климатичната техника.

Особености на контактите за климатик

Инсталирането на обикновен битов климатик допуска използването на стандартни контакти за захранване. Повечето климатици във фабричната си комплектация имат щепсели и кабели, но все пак климатичната техника не е телевизор или хладилник, затова за обзавеждането на електрически линии за нея трябва да се погрижим предварително.

Подобно оборудване се отнася към мощни технически устройства, които по време на работа консумират голямо количество електроенергия.

Поради това не може да се свързва друга енергоемка техника в един контакт с климатика. Правилно извършеният монтаж на електроинсталацията при свързване на климатичното оборудване към мрежата е гаранция за продължителна и ефективна работа на тези уреди.

Професионалното разработване на дизайнерски проект предполага определяне на местоположението на контакта за климатично оборудване в стаята, независимо от нейното предназначение

Всеки климатик има свой показател за номинална консумирана мощност. Тази стойност трябва да се вземе предвид при монтажа на устройството, за да се минимизира рискът от авария и да се осигури нормално захранване на оборудването. Тя е посочена в техническия паспорт на уреда. Но при полагане на линии за електропроводка и контакти е по-добре да се вземат малко по-високи показатели.

Стандартните показатели за мощност на непроизводствен климатик обикновено варират в диапазона от 800 до 1800 вата. Точната стойност зависи от типа климатично оборудване и площта на охлажданото помещение. В повечето случаи за такова оборудване ще бъде достатъчен прост штепселен контакт с номинален товар около 16 А.

Преди да инсталирате контакта за климатика, трябва да се запознаете с основните характеристики на климатичното оборудване, посочени в техническия паспорт на уреда.

Но за сплит-системи, предназначени за охлаждане на огромни площи, такъв контакт няма да е подходящ, тъй като той няма да може да издържи натоварването. За мощно оборудване контактите се избират индивидуално в зависимост от параметрите на мощността на уреда.

Най-добре е за свързване на климатична техника да се купят евророзетки. Те се справят отлично с високото натоварване и се отличават с дълъг срок на експлоатация. Към най-надеждните евророзетки спадат изделията на марките ABB, Legrand, Siemens, GIRA и т.н.

Къде е най-добре да се инсталира контактът?

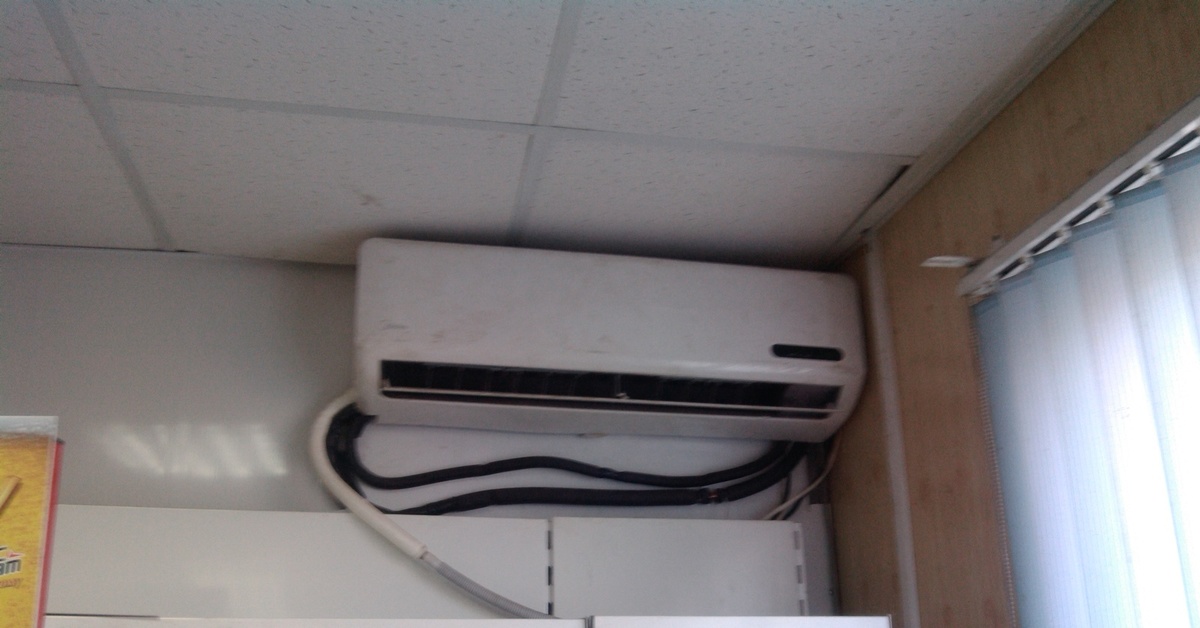

Кабелите на климатика могат да достигнат до метър дължина, затова трябва да планирате мястото за контакта по такъв начин, че да се изключи възможността за провисване на проводниците. Ако при монтажа на климатика не се планират електромонтажни работи, ще се наложи да се извъртате: да разваляте декорацията на помещението или да се опитвате да използвате вече съществуващите контакти.

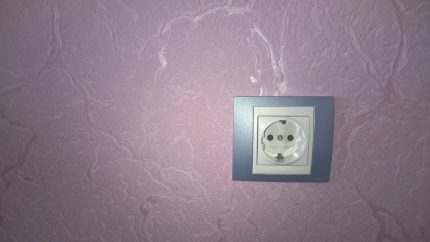

Електрическият контакт за битов климатик има стандартни размери, но местоположението му в жилищно или търговско помещение трябва да се определи предварително.

При инсталиране на прост битов климатик в обикновен апартамент малко хора се замислят за разположението на контакта за сплит системата. Уредът се свързва към най-близкия контакт на 220V чрез преходник, с удължаване на кабела или директно (в зависимост от местоположението на изходната точка на електрическата мрежа).

Но такова свързване ще подхожда само за неинверторни модели с производителност под 4 кВт. Също така, при спазване на известна ориентация на фазите, по този метод могат да се свържат маломощни климатични системи от инверторен тип.

Най-добре е да поставите нов контакт за климатика. Дори в случай, че съществуващият контакт може да се справи отлично с натоварването от електроуреда, висящите кабели ще изглеждат неестетично, макар че в апартаментите не се правят изходни точки на мрежата под тавана.

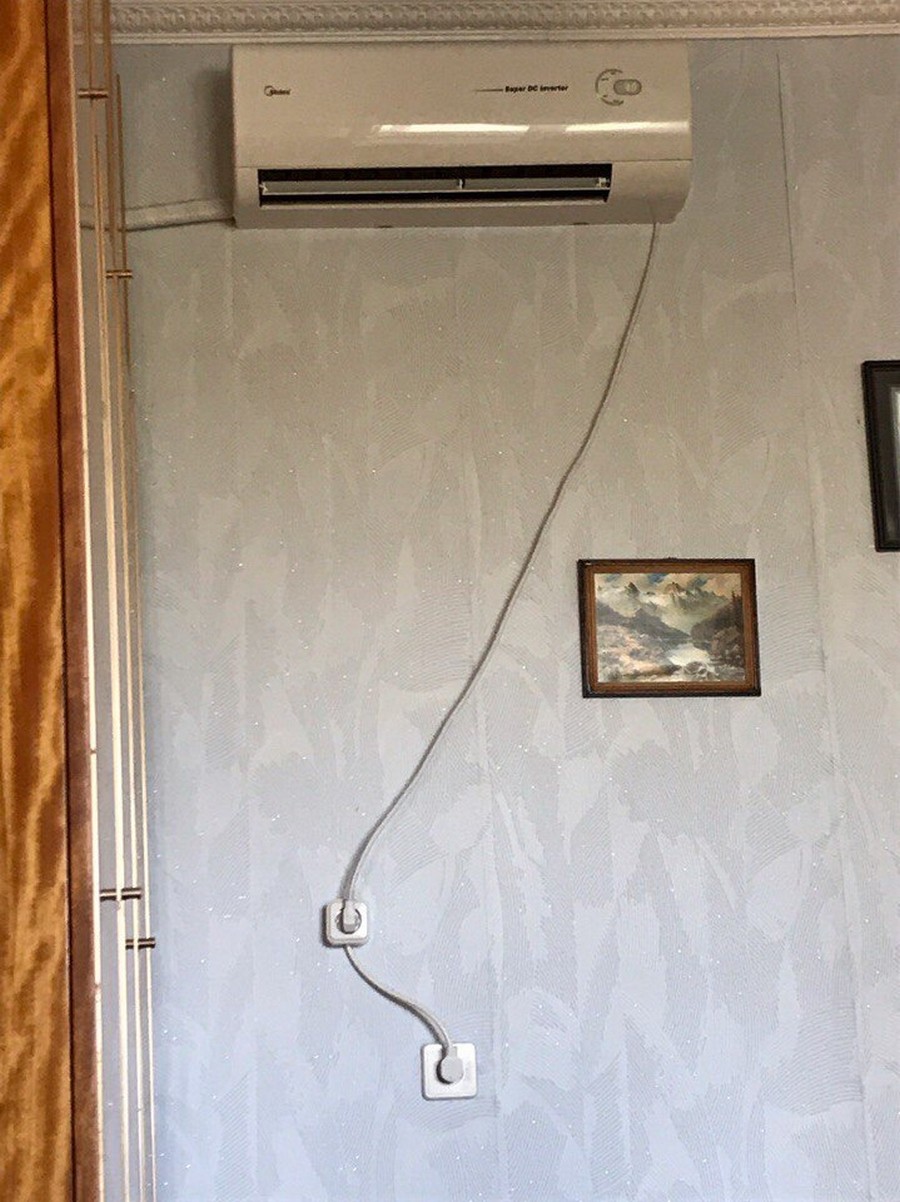

Висящите кабели от битовия климатик могат да развалят целия интериор на жилищното помещение, тъй като поради тях стаята изглежда неспретнато.

При проектиране и монтаж на климатично оборудване си струва да се „скрие“ контактът между корпуса на климатика и най-близката стена, за да изглежда максимално хармонично.

Ако това е невъзможно, тя може да се инсталира под уреда или отстрани до него (не от страната на съседната стена). Да се монтира контакт над оборудването не си струва, тъй като в този случай ще се наложи да се окачи климатикът малко по-ниско.

Общи правила при избора на място за контакт

При избора на място за монтаж на индивидуален контакт трябва да се вземе предвид мощността на климатичното оборудване, разположението на останалите технически устройства в помещението, дебелината на сечението на електрическата инсталация и спецификата на планировката на стаята.

Техниката и мебелите не трябва да пречат на свързването на битовия климатик към контакта. Също така пред контакта не трябва да се поставят растения и цветя, тъй като те често се поливат и съществува риск от случайно разливане на вода и попадането ѝ в гнездото.

Кабелът, който се простира от климатика до контакта, не трябва да обикаля картини, стенни часовници, рафтове и различни интериорни предмети

Монтирането на контакт до газопроводи е забранено. В идеален случай разстоянието между газовите тръби и мястото за извод на електропреносната мрежа трябва да бъде най-малко половин метър.

Освен тези параметри трябва да се вземат предвид и други фактори:

• общото натоварване на избраната линия на електропреносната мрежа, като се вземат предвид всички включени електрически уреди;
• възможността за промяна на схемата за полагане на кабелите;
• наличието на предпазител от претоварване в дома и т.н.

Кабелът на климатика обикновено е с дължина до метър, затова контактът трябва да се монтира възможно най-близо до уреда (в идеалния случай той трябва да се намира на нивото на монтажа на корпуса на устройството). В противен случай ще се наложи да теглите удължители през цялата стая, което може да се отрази негативно на интериора.

Освен това удължителите и адаптерите са излишни съединения и допълнителни контакти, затова производителите на климатично оборудване препоръчват да се избягва подобно многостепенно свързване.

Поради това разстоянието от тавана до извода на електрическата мрежа обикновено не надвишава 30 см, тъй като самият климатик се закрепва високо под тавана. При това разстоянието между контакта и тавана не трябва да бъде по-малко от 15 см.

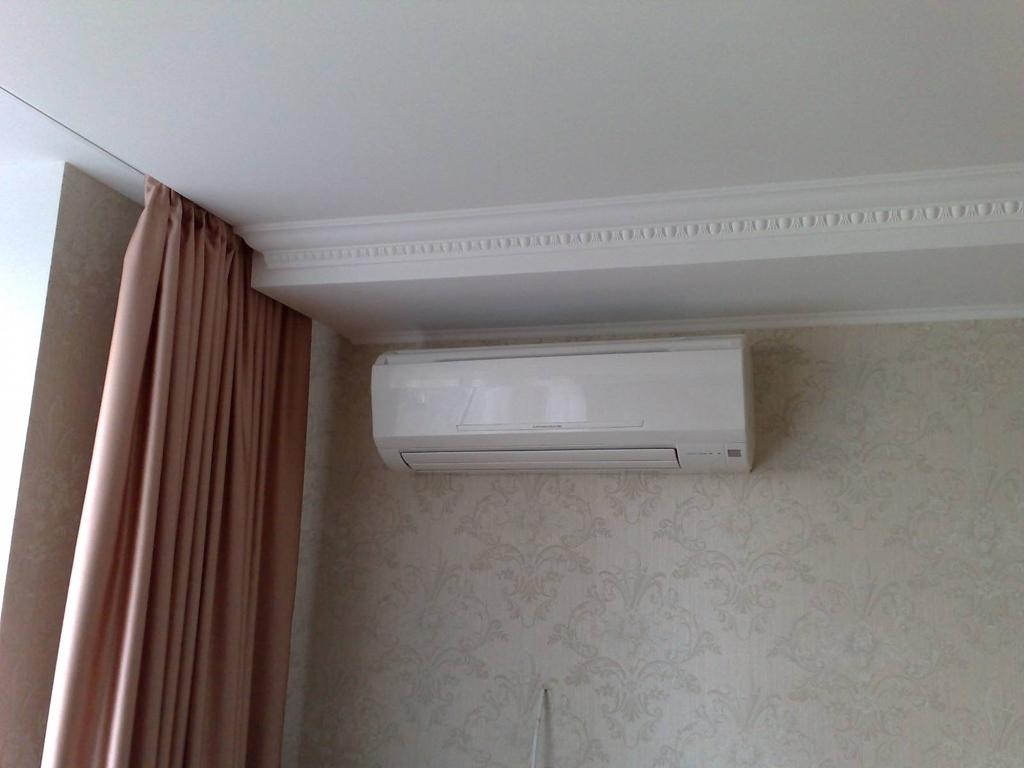

Но всяко правило има изключения. Например, ако в стаята е монтиран много широк корниз (таванен перваз), контактът ще трябва да се спусне по-ниско от тавана.

При инсталирането на контакти за климатично оборудване трябва да се вземат предвид конструктивните особености на помещението, в което се извършва монтажът на климатичната техника

Ако контактът не може да се оборудва под тавана и се монтира в долната част на стената, не си струва да го инсталирате твърде ниско. От височината на която е разположен контактът за климатика зависи удобството на експлоатация на помещението.

Експертите съветват да го направите на височина 10-15 см, тъй като тогава при миене на пода водата няма да попадне в гнездото. Но в повечето случаи контактите в апартамента са разположени много по-високо.

По европейски стандарт те се монтират на височина 30 см от пода, а по руски стандарт (който е останал от съветските времена) – на 90 см. Разстоянието между контакта и откоса на прозореца трябва да бъде най-малко 10 см, а между контакта и най-близката стена – поне 20 см.

Преди монтажа на битов климатик, електрическата инсталация и стандартния контакт трябва да се направят измервания в помещението и на плана

Всички заземени метални елементи (радиатори, тръби за топлоснабдяване, водопроводни тръби и т.н.) трябва да се намират на разстояние не по-малко от 50 см от мястото на извеждане на електрическата мрежа. Също така електрическият проводник се защитава допълнително с изолация от отоплителните тръби.

Индустриалните модели с голяма мощност се свързват директно към разпределителното табло. За целта в помещението се прокарва допълнителен кабел. Също така външният блок на сплит-системата се свързва директно към електротаблото. Кабелът на вътрешния блок може да бъде свързан към обикновен контакт в помещението.

Наличието на отделна линия и отделен автомат при свързване на климатичното оборудване има редица предимства:

1. В случай на повреда на климатика и късо съединение по линията, останалите електроуреди ще работят в нормален режим.
2. Ако има отделна линия, може да се инсталира климатик с всякаква мощност, без да се изчислява общото натоварване на окабеляването.
3. Наличието на отделна линия дава възможност да се инсталира допълнителна диференциална защита и СУП. Това е актуално в случай, че външният блок на климатика е достъпен за допир.

Независимо от мястото на инсталиране на контакта за климатика, той трябва да има заземяване или диференциално реле. Заземяването е изкуствено създаден контакт между електрическото устройство и земята, чрез който се намалява напрежението на електроинсталацията.

Липсата на заземяване може да доведе до поява на потенциал върху корпуса и върху всички метални части на климатика с половината от фазовото напрежение поради наличието на филтър по захранване. Производителите на всяко климатично оборудване посочват в паспорта наличието на задължително заземяване, затова не трябва да се пренебрегва.

Също така всички електрически проводници, които се простират от контакта, трябва да съответстват на натоварването. Най-добре е да се изберат надеждни медни трижилни проводници в бяло, синьо и жълто-зелено (фаза, нула и заземяване), тъй като алуминиевите имат по-малка електропроводимост. Ако контактът има алуминиеви проводници, е по-добре да се заменят с медни.

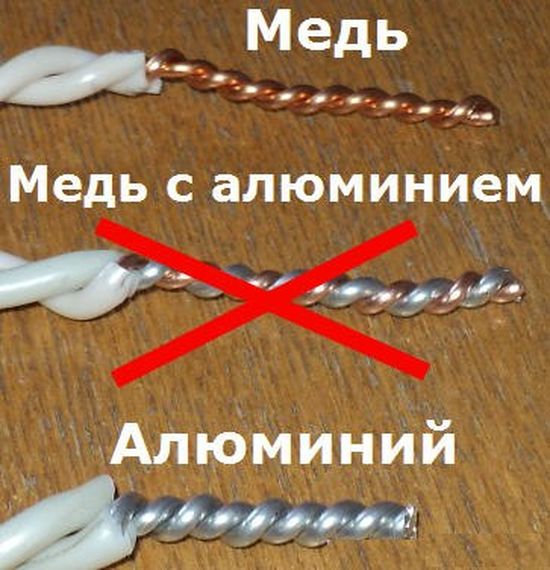

При свързване на алуминиеви и медни проводници трябва да се избягват усуквания поради високия риск от запалване на местата на тяхното обединяване.

Най-добре е да се вземат проводници със сечение около 2,5 мм². Ако сечението на проводниците е твърде малко, те няма да издържат на натоварването.

Свързване на климатика към мрежата

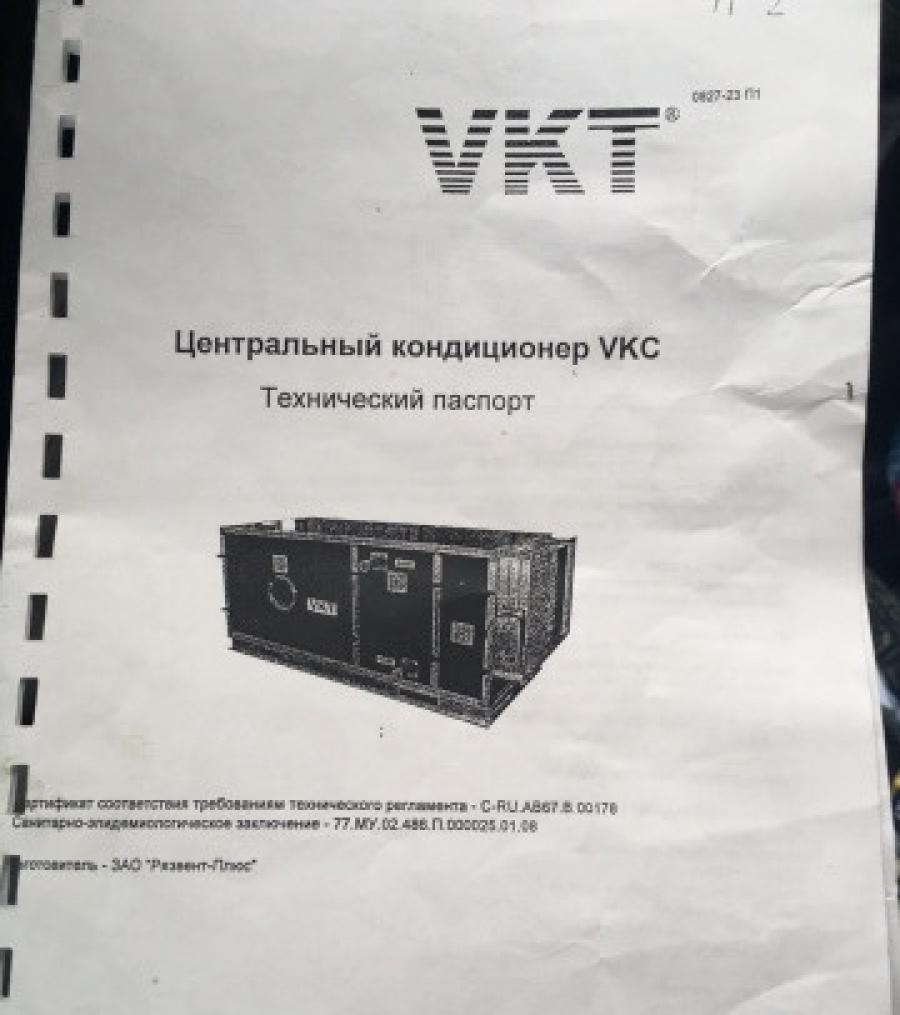

Преди свързване на сплит-системата към електромрежата трябва да се запознаете със схемите и спецификациите на възлите на уреда и да анализирате състава на стените. След това трябва да прегледате съществуващата система за електрозахранване, да измерите напречното сечение на входящите кабели и да тествате избрания маршрут със специален детектор.

Има няколко начина за свързване на климатика към електрическата мрежа. Ако линията за окабеляване за мощен електроуред не е предвидена предварително, ще се наложи да се положат мрежи и да се монтират контакти след основния ремонт.

Най-удобно е да се свърже контакт в разпределителната кутия на помещението. Но това става възможно само ако електрическата инсталация, която води от тази кутия към електрическото табло на апартамента или частната къща, може да издържи максимално възможното натоварване на всички включени електроуреди.

Другият начин включва полагане на нови линии за електрическо окабеляване. В този случай трябва да се издълбае стената, да се постави нов кабел в пластмасова гофрирана тръба и да се свърже към разпределителната кутия. Ако дълбочината на жлеба е повече от 2 см, кабелът може да се скрие в стената без гофрирана тръба.

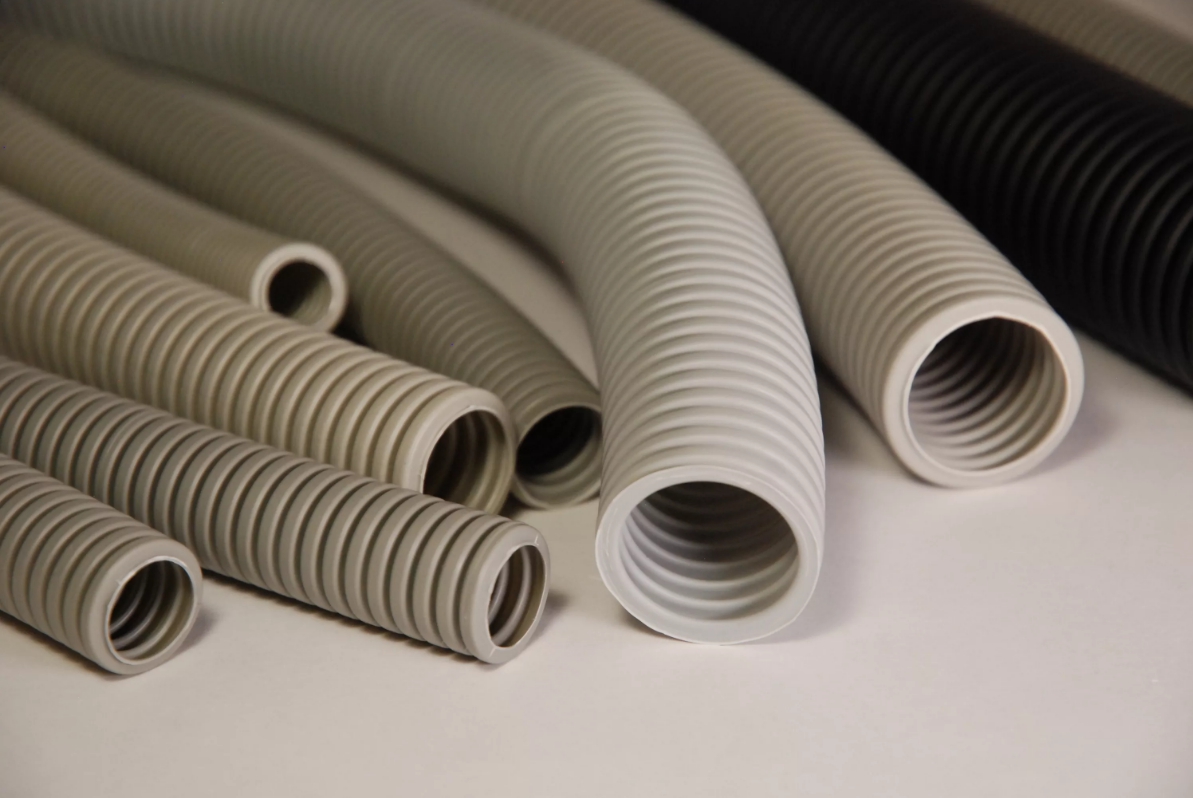

Гофрираната тръба (гофротръба) е тръба с променливо напречно сечение, в която има дебелостенни и тънкостенни участъци, които ѝ придават едновременно твърдост и гъвкавост.

Жлебът може да преминава хоризонтално или вертикално, но не може да бъде разположен диагонално. Това противоречи на основните строителни регламенти.

На базата на проекта за оформление на линиите могат предварително да се определят местата за извеждане на електрическата мрежа, включително и за климатичната техника. Ако няма възможност да се издълбае стената, електрическото окабеляване може да се постави по открит начин.

В този случай проводниците се скриват в специален пластмасов кабелен канал, който се закрепва на стената с винтове. Този начин е най-малко трудоемък и скъп, но пластмасовият канал може да наруши външния вид на стаята.

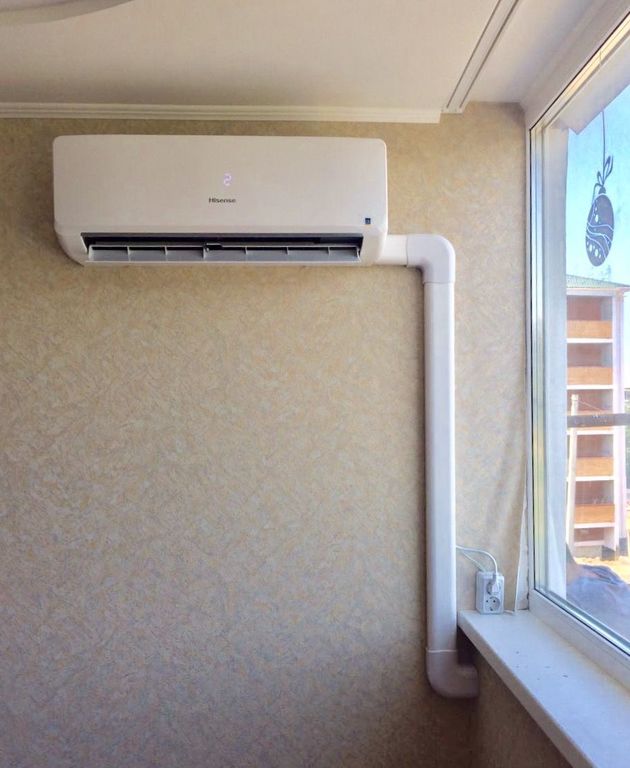

Кабелът, който се простира от битовия климатик до мрежовия контакт, може да се скрие в пластмасова кутия от всякакъв цвят и форма в зависимост от особеностите на интериора на стаята.

Ако нито един от тези начини не е подходящ, устройството може да се свърже чрез шлейф към контакт, който захранва техника с по-малка мощност. При това шлейфът се простира от гнездото до климатика до самата точка на захранване. Но трябва да се проверят възможностите на контакта. Ако мрежата не се справи с натоварването, проводниците ще изгорят.

Свързването на сплит системите към електрическата мрежа чрез щепсел и предварително монтиран контакт е най-простият начин. За това не е необходимо да се извършват електромонтажни работи, така че всеки може да се справи с такова свързване.

Този вариант на монтаж се избира за:

• сплит системи с малка мощност (до 4 kW);
• климатици, вградени в прозореца;
• климатици, които са били монтирани в стаята за кратко време.

Но по-добре да се обмисли разположението на климатичната техника и контактите за нея предварително. Това ще позволи да се прокарат по-надеждни кабели до тези контакти, от които ще се захранва в бъдеще климатикът.

Как да скрием контакта на сплит-системата?

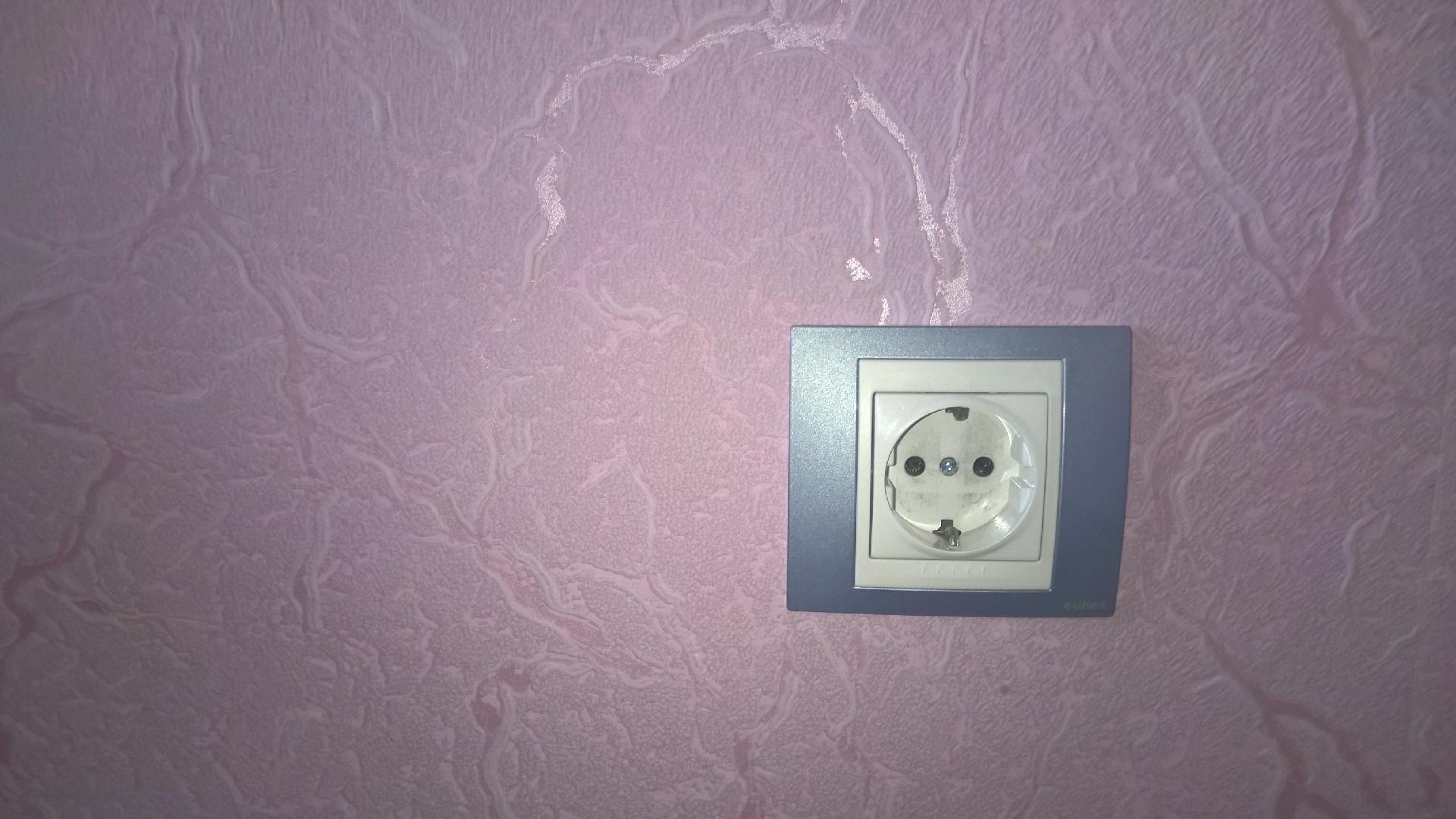

Контактите за климатик обикновено са на видно място. Не е нужно да ги закривате с мебели или техника, но понякога те могат да нарушат общата дизайнерска концепция на цялото помещение.

Това се отнася дори за съвременните плоски контакти, които само леко изпъкват на стената, а какво да кажем за обикновените "издадени" модели. В този случай дизайнерите прибягват до малки хитрости и маскират контактите по най-необичайните начини.

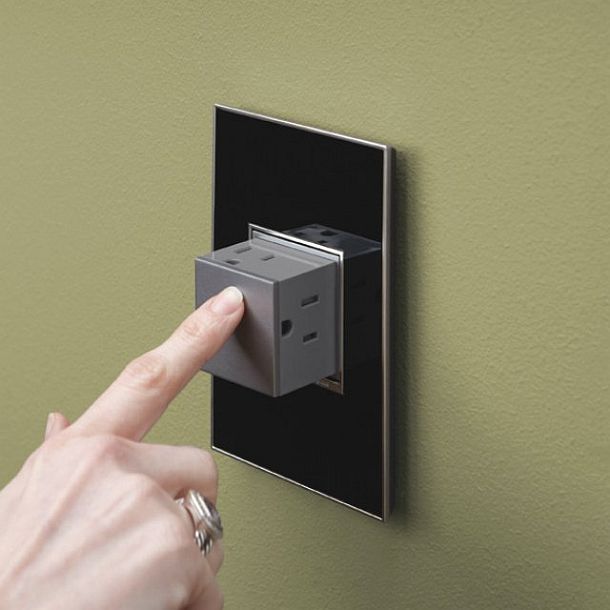

Ефектните изтеглящи се контакти идеално подхождат за жилищни помещения, изпълнени в съвременен стил (хай-тек, модерн, готика и т.н.)

Например, контактът се монтира в рафт, на който стои климатичното оборудване, скрива се в обемна картина до климатика или се изработва под формата на блок, който се изтегля от стената при натискане. Последният вариант ще подхожда в случай, че климатикът само понякога ще се включва към електрозахранването.

Също така днес се произвеждат контакти с капаци (отварящи се и изтеглящи се). Тези капаци могат допълнително да се декорират, боядисат в ярък цвят или да се направят максимално незабележими.

Рафтът до климатика, в който е скрит електрическият контакт, може да се използва и по прякото си предназначение, т.е. върху него могат да се поставят книги или статуетки.

Ако до климатика има шкаф, то контактът може да се скрие в него и да се оформи като изтеглящ се блок (отгоре, отдолу или отстрани). Също така може да се затвори с фалшив панел или корниз.

Ако климатичната техника има твърде дълъг кабел, то той заедно с контакта може да се маскира с помощта на нестандартен обемен блок от гипсокартон, изпълнен в единен стил на интериора.

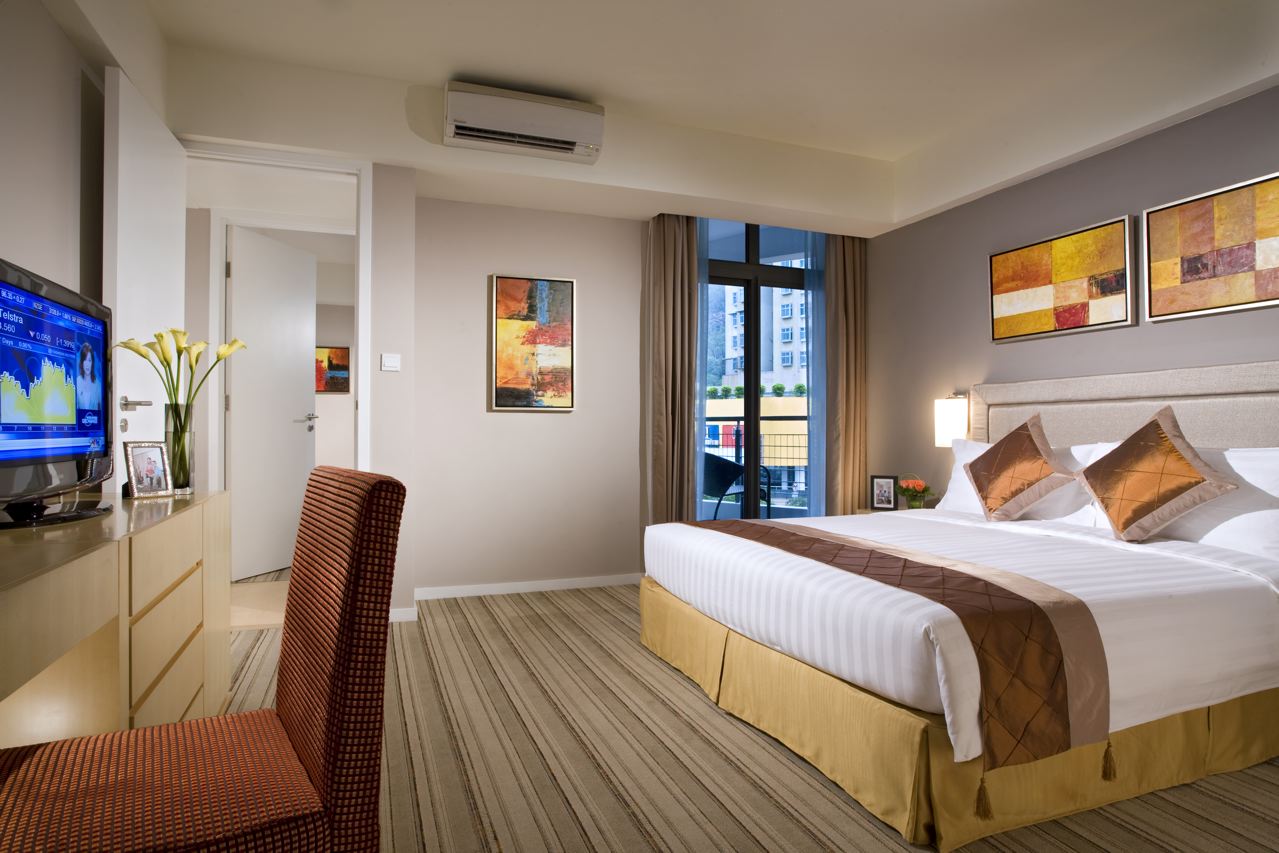

Поставянето на необичайна картина наблизо до климатика в спалня, хол или всекидневна позволява да се освежи интериорът на всяко жилищно помещение.

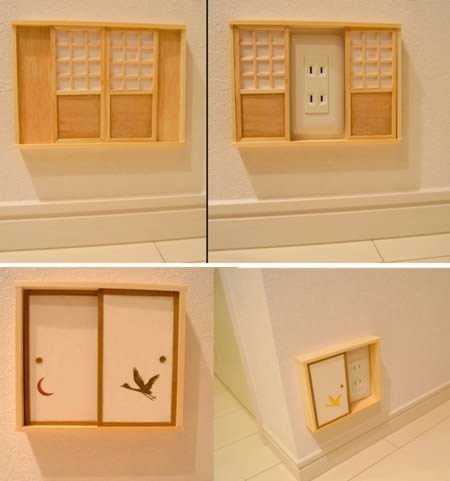

Също така днес съществуват и други начини за маскиране на контакти. Те могат да се затворят в малък шкаф с плъзгащи врати или да се завесят с накланящо се огледало. Ако стилът на интериора позволява, то контактът може да се постави зад малка декоративна вратичка. Такова решение ще изглежда интересно в интериори в стил кантри, прованс, шале и т.н.

Контактът може да се прикрие с изкуствени цветя. В спалнята или всекидневната за маскиране на контакта може да се използва принт, витражно пано или рисунка, така че той да изглежда част от дизайнерската композиция.

В детската стая електрическият контакт може да се скрие зад подвижен цветен панел, интерактивна карта или някакви триизмерни модели. Например, ако детето се интересува от Междузвездни войни, контактът може да се скрие зад пластмасов модел на Звезда на смъртта или Сокол на хилядолетието.

Може да скриете контакта за климатика в мини-шкафче както в хола, така и в коридора, в спалнята и в детската стая.

Обикновено контактите за климатика се прикриват по същия начин, както контактите за другите домакински уреди в стаята. Изборът на един или друг начин на маскиране зависи от особеностите на дизайна на помещението. Но днес някои архитекти предлагат да не се крият контактите и окабеляването на климатика, а да се направят максимално открити.

Освен това дизайнерската концепция предвижда използването на проводници с контрастни цветове (например на бяла стена да се закрепят черни проводници почти в централната част на стената). Ако окабеляването на климатика е открито, тогава и инсталирането на скрит контакт няма смисъл и този детайл може да се направи ярък.

Кога климатикът не може да се свърже към контакт?

Климатичното оборудване може да бъде свързано към битовата мрежа както в апартамент, така и в къща извън града, но за това трябва да са спазени определени условия. В противен случай съществува риск от възникване на аварийна ситуация.

Така че е забранено да се свързват климатици към контакт, ако:

• няма добро заземяване;
• електрическата инсталация е в лошо състояние (например в помещението има само алуминиево окабеляване от стар тип, което няма да издържи натоварването от климатика);
• няма устройства за изравняване на колебанията на напрежението (това е особено опасно в къщи с дървени подове);
• кабелът има недостатъчно сечение за свързване и т.н.

Климатичното оборудване изисква изправна електрическа инсталация. То е чувствително към колебания на напрежението и може да се повреди при евентуални проблеми по електропреносната линия.

Преди инсталирането и свързването на битовия климатик към мрежата трябва да се провери работата на електрическия контакт с помощта на специален тестер.

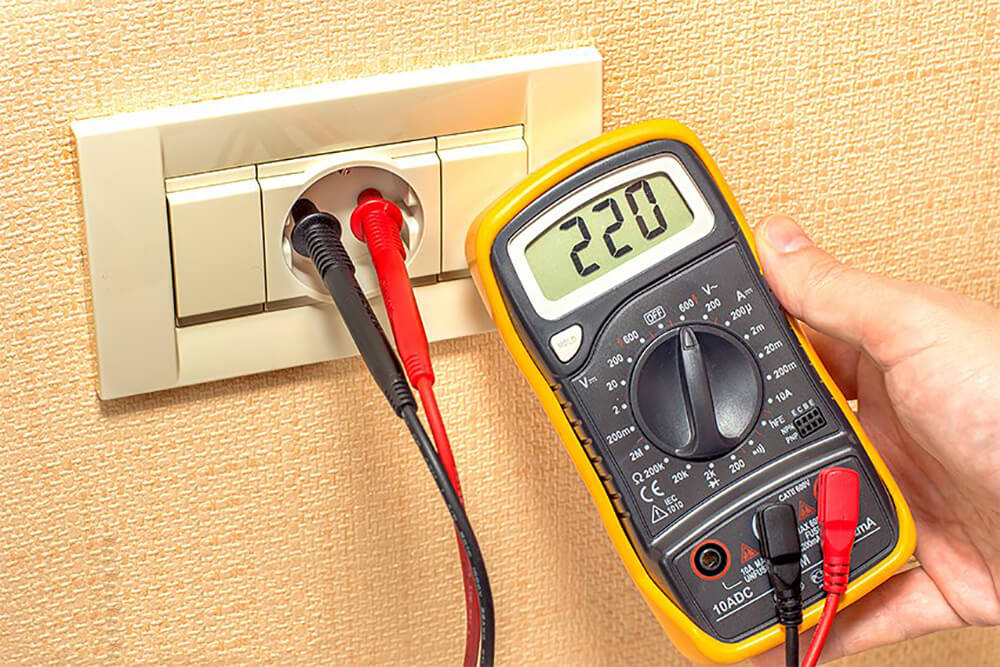

Работоспособността на контакта може да се провери у дома. За целта трябва само да си купите тестер и да се запознаете с инструкциите му.

Изводи и полезно видео по темата

Тъй като монтажът на климатика и контактите за него отнема много време и усилия, към въпросите на неговото електрозахранване трябва да се отнесете максимално сериозно. Преди инсталирането си струва да се възползвате от съветите на електротехници и дизайнери.

Някои препоръки относно монтажа на контакти в апартамента са дадени във видеото по-долу:

Ако има възможност, трябва да се проектира разположението на индивидуален контакт и да се прокара отделна линия на електрозахранването, за да се осигури непрекъснато функциониране на климатичното оборудване. Това може да се направи както на етапа на основен ремонт на помещението, така и по време на инсталиране на климатика в вече ремонтирана стая.
