Кой автоматичен прекъсвач да се постави на климатик в апартамент: избор, монтаж и свързване на защитното устройство

Сигурно сте мислили за това кой автоматичен прекъсвач да поставите на климатик в апартамента, ако сте решили да се сдобиете с такава климатична инсталация. Автоматичният прекъсвач защитава електрическата инсталация от претоварване и евентуално запалване. Грешки, допуснати при неговия избор и монтаж, могат да доведат до повреда на електропроводката или пожар.

Правилно да изберете и монтирате автоматичен прекъсвач за сплит-система можете сами. Ние ще ви помогнем да разберете как да го направите по-добре.

Защо климатикът има нужда от отделен автоматичен прекъсвач?

Собствениците на битови климатици често си задават въпроса за необходимостта от инсталиране на отделен автоматичен прекъсвач за тяхното устройство и прокарване на отделна линия от апартаментното или етажното разпределително табло. Сплит системите с малка мощност често са оборудвани с проводник със стандартен щепсел за свързване в битов контакт, което допълнително поражда въпроси.

Първото нещо, което трябва да направите, за да разберете необходимостта от инсталиране на отделен автоматичен прекъсвач и линия за вашето устройство, е да се запознаете с инструкцията за експлоатация. В инструкцията за абсолютно всеки климатик има раздел, посветен на свързването към електрическата мрежа.

Ако изискването за наличие на отделна линия и автоматичен прекъсвач е ясно записано в ръководството, то трябва безоговорочно да се изпълни. В противен случай можете да загубите гаранцията на уреда и да се сблъскате с други неприятности.

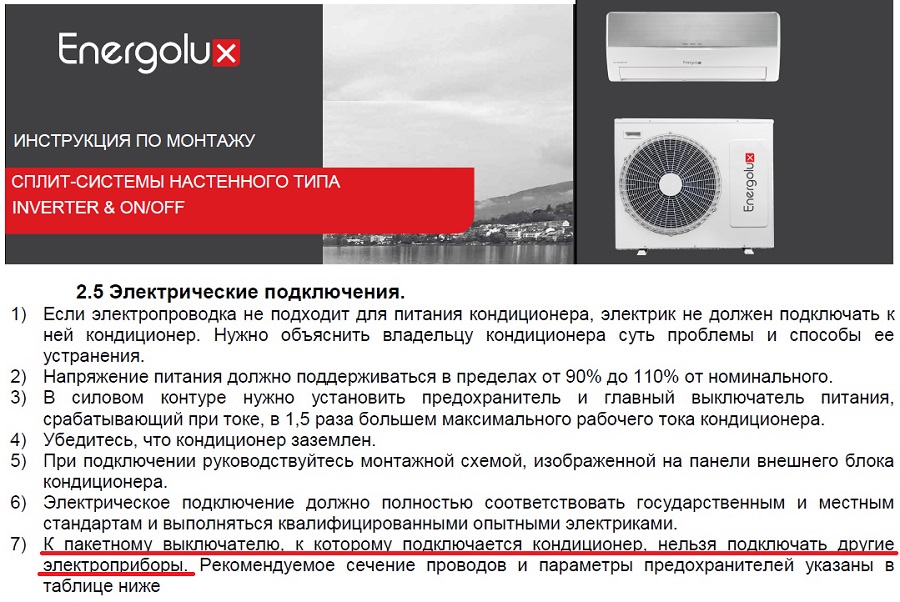

Производителят на климатика в своята инструкция конкретно е посочил, че към прекъсвача на климатика е недопустимо да се свързват други устройства. Ако във вашата инструкция фигурира подобно изискване, то правете свързването на сплит-системата по отделна линия с отделен автоматичен прекъсвач.

Ако няма такова изискване, то изборът предстои да направите сами. За това трябва да знаете какви предимства и недостатъци има свързването по отделна линия.

Плюсове на отделна линия с автоматичен прекъсвач:

• Могат да се използват мощни климатици дори в апартаменти със стара, включително алуминиева, електрическа инсталация без нейната смяна;
• Намаляване на отрицателното влияние на климатика върху работата на други устройства: климатикът е оборудван с компресор и вентилатори, които имат значителни пускови токове, причиняващи колебания на напрежението в мрежата при включването му. Такива колебания при слаба електрическа инсталация могат да навредят на друга битова техника;
• Изключване на възможността за претоварване при едновременна работа на климатика и други устройства, свързани към една линия;
• Няма необходимост да се тества съществуващата електрическа инсталация за нейната работоспособност и безопасност;
• Възможност за изключване на климатика за неговото обслужване или ремонт без прекъсване на работата на други устройства в апартамента;
• Може да не се инсталира контакт за свързване на климатика, а да се вкара проводникът директно в клемната колодка на устройството, което ще изглежда по-естетично.

Колкото по-мощен е климатикът и, съответно, колкото по-голям ток консумира, толкова повече вашият избор трябва да се насочи към полагане на отделна линия и инсталиране на отделен автомат за климатика.

Ако климатикът се инсталира след извършените довършителни работи, тогава може да се подведе отделна линия до него в кабелен канал. В случай че устройството е оборудвано с фабричен шнур с щепсел, тогава трябва да се инсталира контакт със заземителни контакти.

В списъка на недостатъците на изграждането на отделен клон се числят само:

• Необходимо е да се извършат електромонтажни работи по полагането на линия от таблото до устройството, което може да повреди облицовката на апартамента;
• Не винаги има възможност да се инсталира още един автомат в съществуващото разпределително табло, което може да наложи неговата подмяна или преработка.

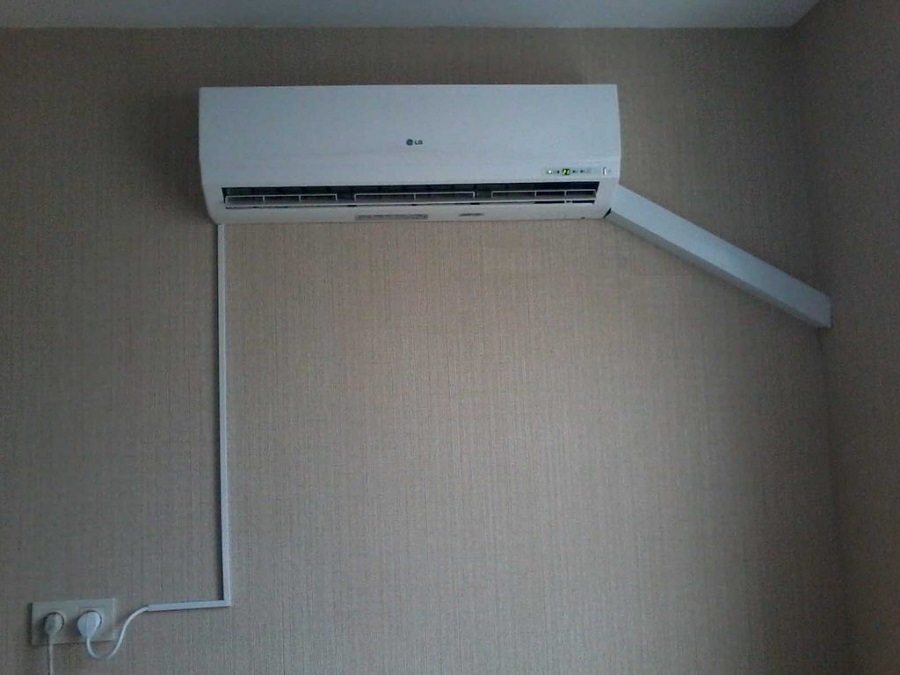

Да не се инсталира отделен автомат и отделна линия за климатичната система, а да се задоволите със свързване на устройството към съществуващ битов контакт, е възможно само в случай, че има пряко указание за това в инструкцията.

При това контактът трябва да има контакти на защитно заземяване, а електрическата инсталация и защитният автомат, инсталиран в таблото, да издържат на общото натоварване от климатика и други битови устройства, свързани към тази линия.

За да установите кои устройства са свързани към линията, към която се предполага да се включи климатикът, трябва последователно да изключвате автоматите в апартаментното или етажното табло. Така по-лесно ще проверите коя битова техника е останала без захранване, т.е. не се включва.

Преди свързването на климатика към съществуващ контакт проверете от какъв материал е направена електрическата инсталация и какво е нейното сечение. Ако инсталацията е стара алуминиева, по-добре не свързвайте климатика към нея.

Също така не трябва да включвате климатика в съществуващ контакт, ако той е свързан към линия, от която се захранват микровълнова печка, електрическа кана, пералня или други устройства с голяма консумация на мощност.

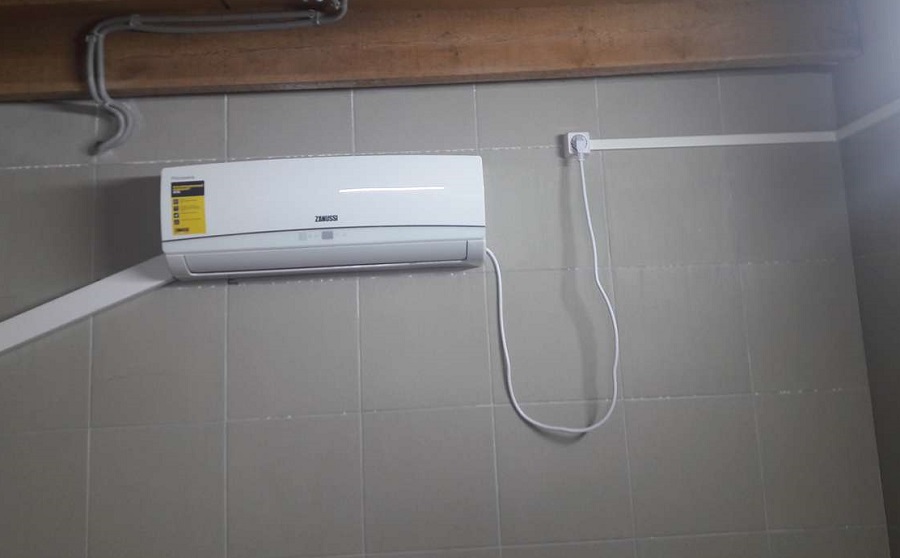

Ако имате маломощна сплит-система и сте избрали да я свържете към съществуващ контакт, задължително направете ревизия на електропроводката. Уверете се, че в разклонителните кутии не са се окислили и разхлабили връзките на проводниците, болтовите скоби в контакта и автомата в таблото не са се развинтили, а щепселът на климатика се поставя плътно в контакта, осигурявайки надежден контакт.

Избор на автоматичен прекъсвач за климатик

Свързването на климатика по самостоятелна линия изисква инсталиране на отделен автомат за защитата ѝ от претоварване.

Изборът на автомат се свежда до подбор на такова устройство, което едновременно да осигури изпълнението на няколко основни условия:

• Ще пропуска спокойно през себе си електрическия ток от работата на климатика в нормален режим (номинален ток);
• Ще издържи краткотрайно повишаване на тока на сплит системата с 3-5 пъти над номиналната стойност в момента на пускане на устройството;
• Максимално бързо ще изключи захранването на линията на климатика при възникване на неизправности в устройството, водещи до късо съединение, както и при продължително превишаване на токовете над номиналните стойности.

Важно е да помним, че дори правилно подбран автомат може да осигури безопасност само ако параметрите на захранващото напрежение отговарят на установените изисквания.

Когато инсталирате автоматичен прекъсвач за климатик, помнете, че той предпазва от претоварване само електрическата инсталация, а не самата сплит-система. Ако напрежението в дома ви не е с високо качество, то само монтажът на стабилизатор ще помогне да защитите оборудването.

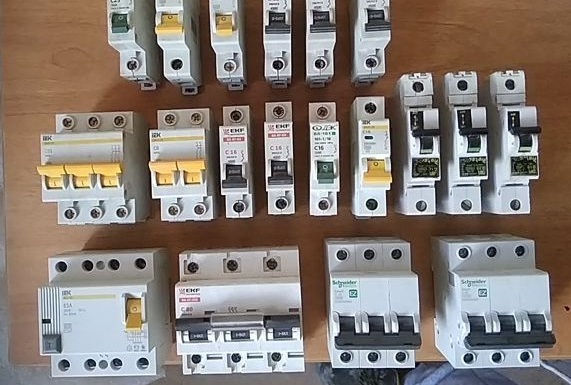

За монтаж в жилищни сгради и апартаменти най-голямо разпространение са получили компактни модулни прекъсвачи. Те имат малък размер, лесни са за инсталиране и са надеждни.

Също така модулните автомати имат широка гама за избор на номинални токове, което позволява да се подбере устройство, най-подходящо за конкретния климатик. За използване в апартаменти най-често се използват прекъсвачи с номинални токове от 10 до 40 А.

Изборът на производители на защитни устройства също е доста голям. Тук могат да се разграничат два сегмента:

• Бюджетен, в който влизат изделия на фирмите IEK, EKF, TDM и други;
• Скъп. Към него спадат: ABB, SIEMENS, Legrand и Schneider–Electric.

Въпреки разликата в цената между евтините и скъпите автомати от 2,5 до 5 пъти, по-добре е да се изберат устройства на по-известни производители, тъй като те ще осигурят по-голяма надеждност. Дори в този случай цената на автомата няма да надвиши 3% от общата цена на сплит-системата.

Характеристики на автоматичните прекъсвачи

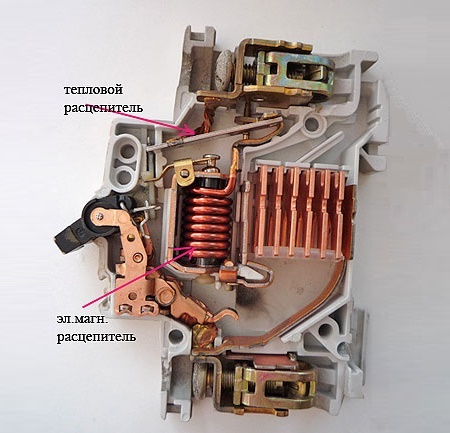

В корпуса на модулния автоматичен прекъсвач са разположени два вида защита, едната от които е термична, а втората електромагнитна.

Малко на вид устройство крие вътре няколко вида защити, устройство за гасене на дъгата при късо съединение и клеми за свързване на проводници

Електромагнитният разединител е намотка, която моментално привлича котвата, разкъсваща контакта, в случай на протичане през автомата на голям ток, причинен от късо съединение.

За работа с климатици трябва да се избират прекъсвачи с характеристики на електромагнитен разединител В или С. Такива автомати действат при протичащи през тях токове, равни от 3 до 5 и от 5 до 10 номинални токове съответно.

Такъв „резерв“ на прекъсваща способност е необходим, за да не сработи автоматът на пусковия ток на климатика.

Топлинният разединител ще изключи линията, ако стойностите на тока превишат номинала 1,14 пъти и повече. Колкото по-голяма е тази стойност, толкова по-бързо ще действа защитата. При превишаване на тока 1,45 пъти, изключването на модулните автомати за битово приложение ще стане в рамките на 1 час.

Такава защита позволява да се предпази линията от токове, близки по стойности до пусковите токове на климатика, но значително ги надвишаващи по време.

Всички параметри на автоматичните прекъсвачи се спазват при температура на околната среда +25^оС и при отделно инсталиране на автомата. При отклонение на температурата и паралелно инсталиране на няколко автомата се прилагат корекционни коефициенти, отчитащи нагряването на автомата от околния въздух или от съседните прекъсвачи.

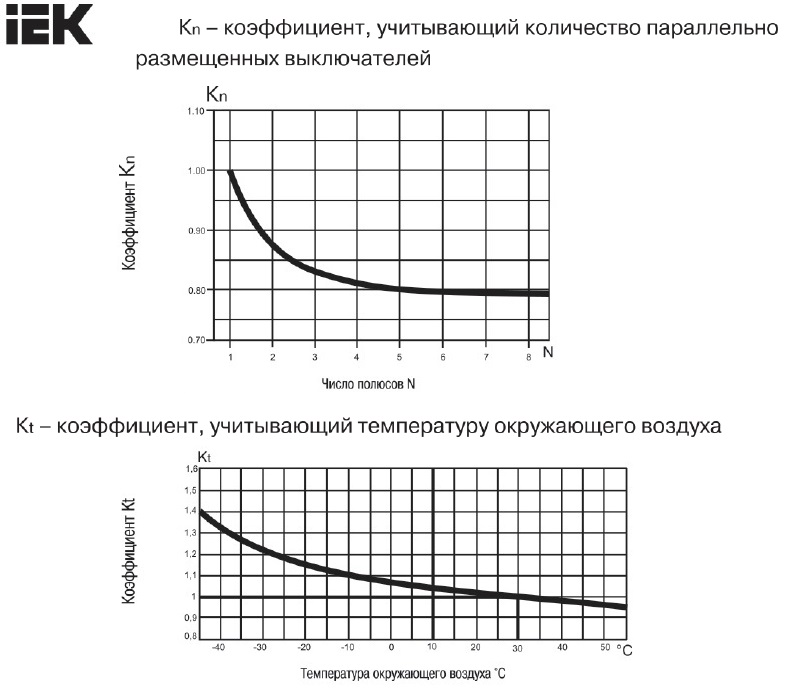

Колкото повече автомати са разположени един до друг, толкова по-нисък е техният ток на сработване. Също така намалява тока на сработване повишаването на температурата на околната среда. Студеният въздух, напротив, ще забави времето на сработване

Още една характеристика на автоматите е броят на полюсите, който може да бъде от 1 до 4. Тази характеристика отразява колко проводника могат да бъдат едновременно свързани към автомата за защита.

За обикновени климатици се прилагат еднополюсни автомати, като при това те се инсталират в прекъсване на фазовия проводник. Обаче инструкцията на производителя на сплит системата може да съдържа указание за инсталиране на двуполюсно устройство. В такъв случай през автомата се свързват фазовият и нулевият проводник.

Автоматът ще измерва стойностите на токовете, протичащи във всеки проводник, и при превишаване на зададената стойност дори в един от тях, ще изключи захранването във всички проводници на линията

Колкото по-голям е броят на полюсите, толкова повече място ще е необходимо в таблото за инсталиране на прекъсвача и разводката на проводниците.

Тънкости при избора на прекъсвач по ток

Тъй като безопасната експлоатация на електрооборудването зависи пряко от правилната работа на защитното устройство, изборът на автоматичен прекъсвач е по-добре да се довери на електротехници, които имат необходимата квалификация за това. Ако все пак решите да го направите сами, започнете с изучаване на ръководството за вашия климатик.

Производителите на климатично оборудване посочват колко ампера трябва да бъде автоматът за климатика на конкретния модел.

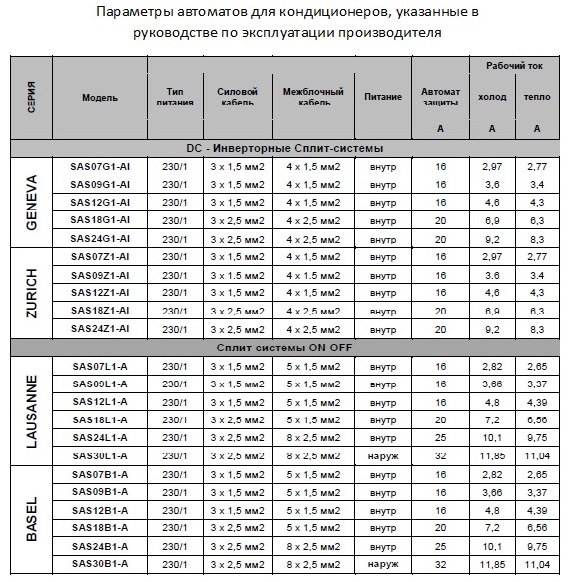

За всеки модел на своя климатик този производител е посочил в инструкцията необходимия ток на автоматичния прекъсвач. Притежателят на такава сплит система трябва само да се ориентира по тези стойности, избирайки автомат.

Ако в инструкцията за вашия уред е казано, че свързването трябва да се извърши чрез автоматичен прекъсвач с номинален ток 20А, то трябва само да закупите съответния прекъсвач с характеристика В или С. Въпреки това, често в инструкциите си производителите не посочват конкретните параметри на автоматите, а съобщават само изискванията за техния избор.

Например, в инструкцията може да бъде посочено, че автоматът трябва да се изключва при ток, 1,5 пъти по-голям от максималния работен ток на сплит системата. В този случай в таблицата с характеристиките на климатика трябва да се намери максималната стойност на тока, която консумира уредът. След това да се избере автомат с най-близка стойност на тока на изключване.

При това трябва да се има предвид, че номиналният ток, посочен на автомата, не е токът на неговото изключване. Характеристиката, на която трябва да се ориентирате, е задействането на автомата при ток 1,45 от номиналната му стойност. По ГОСТ при такъв ток автоматът трябва да изключи линията не по-късно от един час.

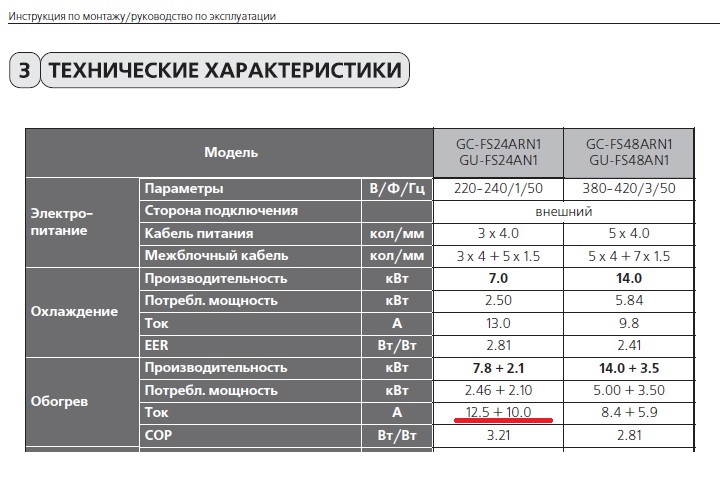

За климатика, посочен в лявата колона, максималният ток се консумира в режим на отопление и е 12,5+10 = 22,5А. Най-близките автомати IEK от серия ВА 47-29 имат номинални токове 20 и 25А, като токовете, които ще ги изключат в рамките на час, са 1,45 пъти по-големи и са съответно 29 и 36,25А.

Според инструкцията на производителя на климатика, токът на изключване на автомата трябва да бъде 1,5 от максималния ток на уреда, т.е. 22,5×1,5 = 33,75А. При това условие автомат с номинален ток 25А отговаря.

Същото правило за избор на автомат трябва да се спазва, ако в инструкцията изобщо не са формулирани изисквания за неговия избор. Най-често това се случва, ако климатикът има малка мощност и е оборудван с щепсел за включване в обикновен контакт, а вие сте решили да свържете уреда по отделна линия.

Понякога сведенията за това кой автомат трябва да се постави на сплит системата не са посочени в инструкцията. Тази информация се намира в схемата на електрическото свързване, поставена на самия блок на сплит системата или от вътрешната страна на капака на клемната кутия.

Допълнително може да се провери токът на защитния автомат, като се знае сечението на проводника, с който се свързва климатикът. Често този параметър е посочен в ръководството на сплит системата. Обикновено в апартаментите за тази цел се използват проводници с напречно сечение 1,5; 2,5 и 4 мм².

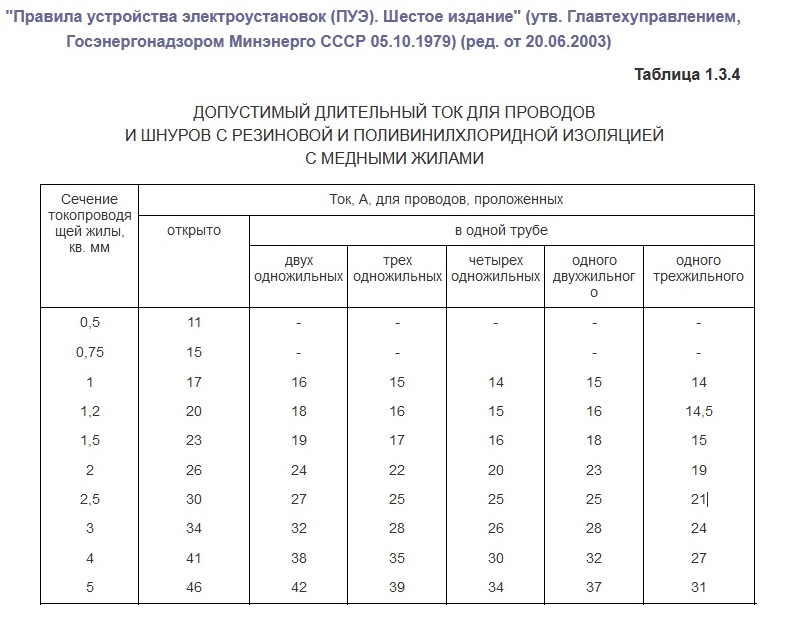

За всяко сечение на проводниците, от сборника ПУЕ (Правила за Устройство на Електроинсталациите) са посочени допустимите продължителни токове, при които електропроводката ще работи без нарушения.

При избора на автоматичен прекъсвач за Вашия климатик, сравнете токовите му характеристики с допустимите продължителни токове на съществуващата електропроводка. При избора на тип кабел не вземайте предвид наличието в състава му на проводник за защитно заземяване, тъй като в работен режим той не влияе на нагряването, защото по него не протича ток

За двужилни проводници с посочените сечения при скрит монтаж (в жлеб, в гофрирана тръба или в кабелен канал) тези токове са:

• За 1,5 мм2 – 18А;
• За 2,5 мм2 – 25А;
• За 4 мм2 – 32А.

За надеждна защита на линията, автоматът трябва да осигурява изключване на проводниците в случай на превишаване на тези стойности. В съответствие с ГОСТ, всеки автомат може да се изключи само при превишаване на тока, протичащ през него, с 13% над номиналния. Докато тази стойност не бъде достигната, автоматът няма да се изключи.

По този начин, за защита на проводниците, подходящи са следните автомати:

• За 1,5 мм² – 16А (16×1,13 = 18А ≤1 8А);
• За 2,5 мм² – 20А (20×1,13 = 22,6А ≤ 25А);
• За 4 мм² – 25А (25×1,13 = 28,3А ≤ 32А).

На практика възникват случаи, когато стойностите на токовете на прекъсвачите, посочени в ръководствата за монтаж на сплит системи, надвишават допустимите токове за проводниците, определени в съответствие с ПУЕ. В тези случаи е необходимо да се ръководите от изискванията на правилата, както и да се обърнете към производителя за разяснения.

Процес на инсталиране на автоматичния прекъсвач

Въпреки привидната простота на монтажа на защитния автомат, това е отговорна процедура, от качеството на изпълнението на която зависи надеждността на работата на оборудването и Вашата безопасност. Особено това се отнася за извършване на работа в действащи електроинсталации, където съществува заплаха от удар с електрически ток.

В съответствие с действащите правила, работа по монтажа на автоматичния прекъсвач може да извършва само съответният електротехнически персонал.

Правилата за устройство на електроинсталациите посочват, че защитният автомат трябва да бъде инсталиран непосредствено на отклонението на защитаваната линия от захранващата (т.3.1.16). Тоест най-доброто място за инсталиране на автомата е апартаментното или етажното табло.

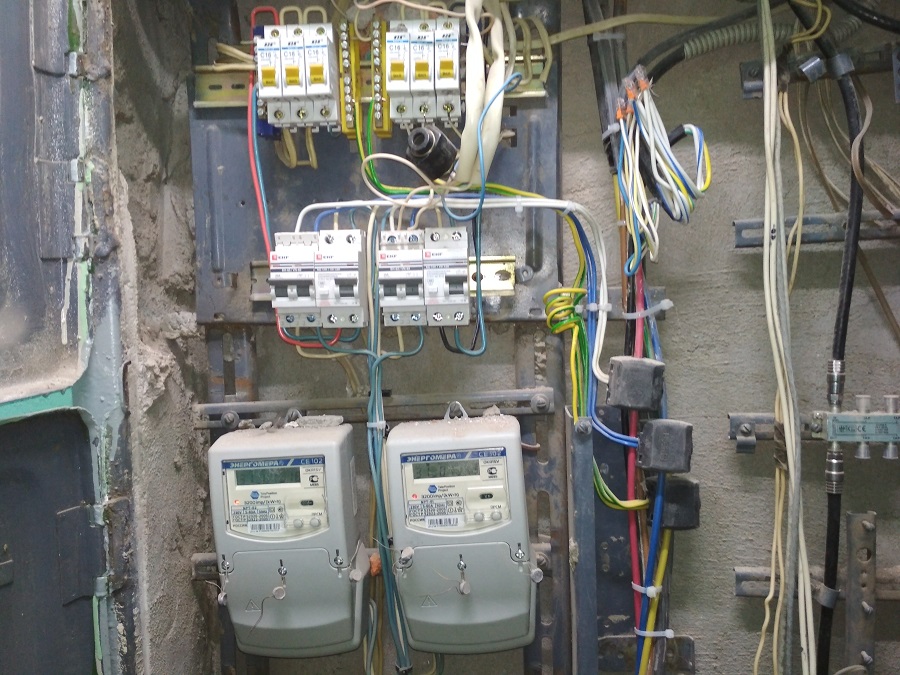

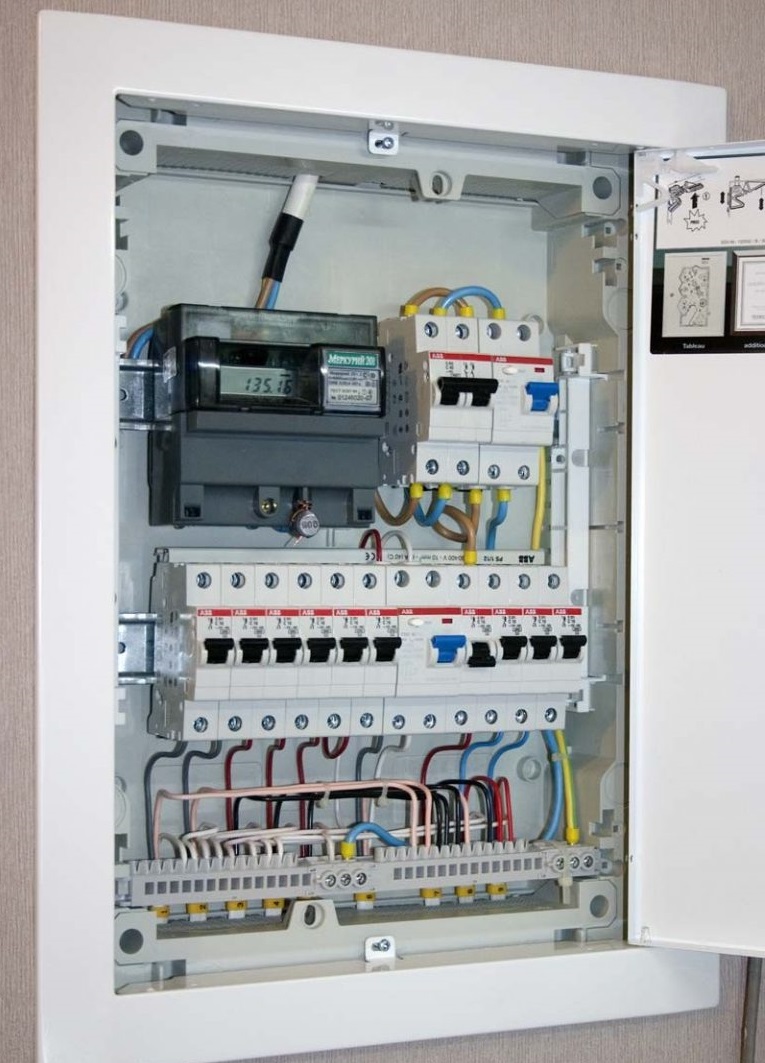

Монтирането и свързването на прекъсвача в апартаментното табло може да се извърши самостоятелно. За целта напълно изключете захранването на таблото, като изключите входния прекъсвач, и се уверете, че няма напрежение с помощта на мултимер. Поставете прекъсвача на свободно място и го свържете. Маркирайте прекъсвача, за да знаете какво изключва.

Преди монтирането на защитния прекъсвач трябва да се уверите, че в съществуващото табло има достатъчно място за него, както и за вкарване и разпределение на допълнителни проводници. Прекъсвачът се закрепва на DIN шина. Към горната му клема се свързва захранващият проводник от входния или груповия прекъсвач, а към долната – проводникът на линията за климатика.

При монтирането на прекъсвача проводниците трябва да се свързват според цветовото им обозначение. Това е необходимо за правилната работа на устройството и изпълнението на функциите за защитно заземяване и изключване.

Към прекъсвача се свързва фазният проводник. В повечето кабели той е бял, по-рядко червен или кафяв. Нулевият проводник се затяга в нулевата шина в таблото и има синьо обозначение, по-рядко черно. Третият задължителен проводник е защитното заземяване. Той трябва да се свърже към шината за заземяване или към заземения корпус на таблото. Цветът на такъв проводник е жълто-зелен.

При монтажа трябва да се следи номиналът на прекъсвача за климатика да не бъде равен или да надвишава номинала на входния или груповия прекъсвач в таблото. В противен случай първо ще се задейства груповият прекъсвач, изключвайки захранването на целия апартамент, включително осветлението му.

Ако не е възможно да се изпълни това условие при съществуващия групов прекъсвач, то той трябва да се замени с по-мощен.

Тъй като неправилното извършване на работите по монтажа на прекъсвача в етажното табло на многофамилна сграда може да доведе до повреда на електрическото оборудване не само на вашия, но и на съседните апартаменти, за монтажа и свързването на прекъсвача в този случай задължително се обърнете към вашето управляващо дружество или сдружение.

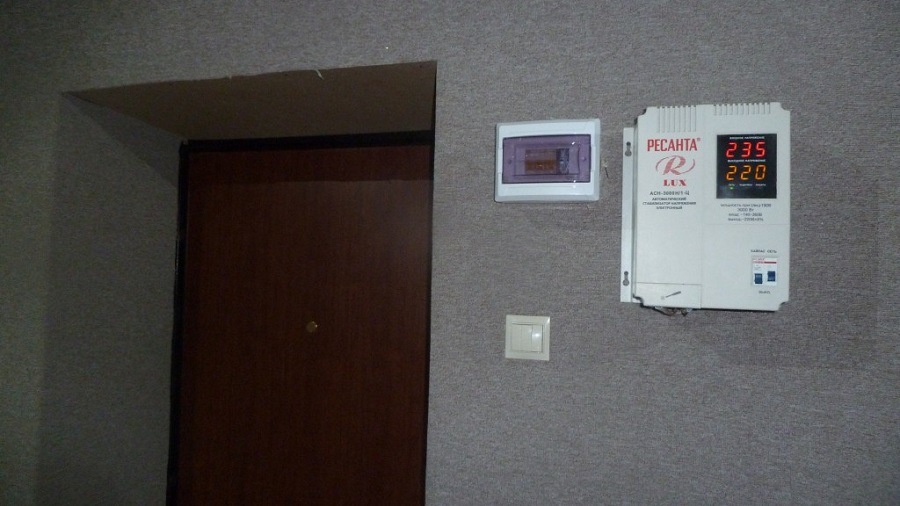

В случай, че не е възможно да се монтира прекъсвачът за климатика в етажното или апартаментното табло, правилата допускат той да се инсталира на разстояние от тях. При това дължината на проводника от таблото до прекъсвача трябва да бъде не повече от 6 m, а за монтажа на защитното устройство ще е необходим допълнителен шкаф или кутия.

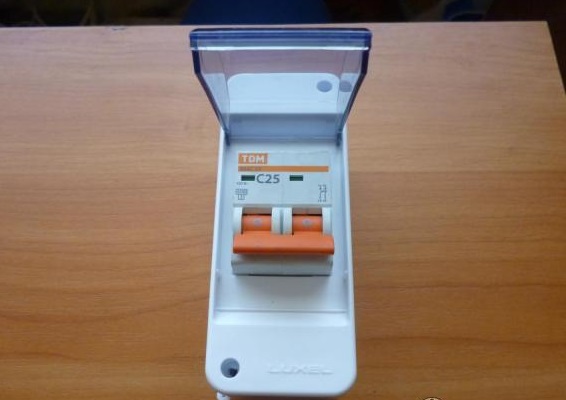

Монтажът на прекъсвач в отделна кутия не създава трудности. Такава кутия е оборудвана с вградена DIN шина и може да се комплектова с нулева шина. Монтирайте кутията на стената с подходящи крепежни елементи, фиксирайте прекъсвача, свържете проводниците и затворете капака.

В случай на такъв монтаж, сечението на проводника от таблото до автоматичния прекъсвач трябва да бъде не по-малко от сечението на проводника от автоматичния прекъсвач до климатика. Също така, преди да инсталирате отделен прекъсвач и захранваща линия за климатика, трябва да се уверите, че сеченията на проводниците на захранващата линия в таблото ще издържат допълнителното натоварване, създадено от сплит системата.

Типични грешки при монтажа на автоматичния прекъсвач

Най-честата грешка при избора и монтажа на автоматичния прекъсвач за защита на закупената сплит-система е надценяването на неговата токова характеристика. Най-често това се дължи на желанието да се предпазите от „фалшиво“ задействане.

Такъв подход наистина е оправдан, ако автоматичният прекъсвач е инсталиран в помещение с повишена температура или е подложен на някакво нагряване. В този случай термичният разединител може да задейства при по-ниски токове, а факторът на нагряване трябва да се вземе предвид при избора на прекъсвача, като се приложи корекционен коефициент.

Във всички останали случаи надценяването на номиналната стойност на автоматичния прекъсвач е недопустимо, тъй като може да доведе до забавяне на изключването на линията и до нейната повреда, включително до пожар. Втората грешка е инсталирането на автоматичен прекъсвач на сплит система с номинален ток, равен или надвишаващ тока на основния прекъсвач в таблото. Такова несъответствие застрашава пълното изключване на електрозахранването в апартамента.

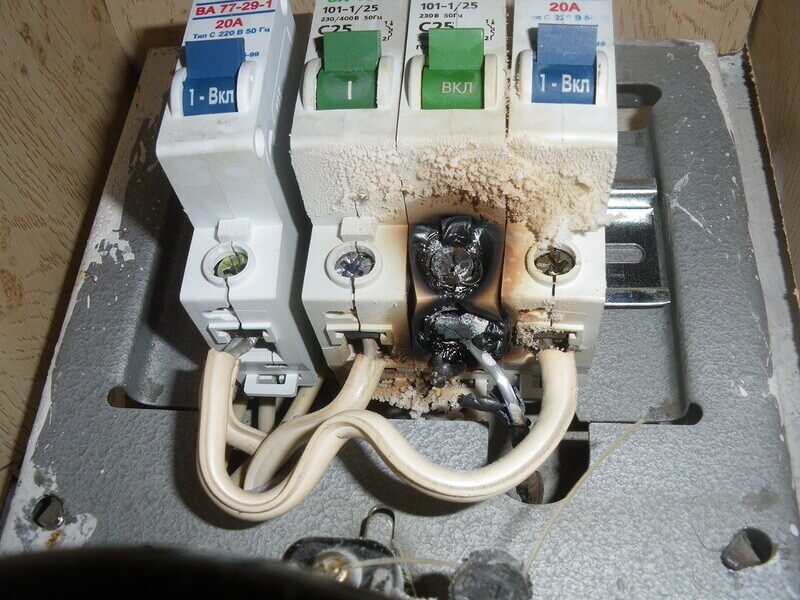

Честа грешка при монтажа е недостатъчното оголване, частичното вкарване на проводниците в клемата на прекъсвача или слабото им затягане. Особено това се отнася за проводници с малко сечение. Такова нарушение ще доведе до голямо нагряване на мястото на свързване, в резултат на което ще се стопи изолацията на проводника и на прекъсвача, което може да доведе до пожар.

Подобна грешка при свързването на проводниците е попадането на оголения проводник в пространството под клемата. При това затягането на проводника изобщо липсва, а контактът изчезва при повишаване на натоварването. Този процес може да бъде съпроводен от искрене и обгаряне на проводника при работещ климатик.

При монтажа на автоматичния прекъсвач оголете проводниците на достатъчна дължина, уверете се, че проводникът е поставен правилно в клемата и го затегнете. След затягане проверете дали проводникът не се клати в клемата.

Понякога се среща грешка при избора на място за монтаж на автоматичния прекъсвач. В резултат на това той се инсталира не на отклонението на захранващата линия, както е предписано от правилата, а в непосредствена близост до климатика. Такъв монтаж изобщо не предпазва линията от таблото до прекъсвача от претоварване, а прекъсвачът не изпълнява защитна функция и позволява само включване и изключване на климатика.

Изводи и полезно видео по темата

Видео за полагане на собствена линия към климатика и свързването ѝ към отделен автоматичен прекъсвач в таблото:

Видеото разказва как да инсталирате допълнителни диференциални автоматични прекъсвачи в етажното табло:

Видео за устройството и особеностите на автоматичните прекъсвачи:

Свързването на климатика в апартамента е по-добре да се извърши по отделна линия с инсталиране на защитен автоматичен прекъсвач. Това ще ви помогне да избегнете редица проблеми при експлоатацията на електрооборудването и ще направи използването на климатика по-безопасно.

Изборът и инсталирането на автоматични прекъсвачи – това е доста сложен процес, от който зависи надеждността на работа на електрооборудването и безопасността на хората. Затова тези работи е по-добре да се възложат на електротехници и монтажници, които имат съответното образование и опит.

Ако сте решили да направите всичко самостоятелно, то първото нещо, от което трябва да започнете, е да проучите инструкцията за инсталиране на сплит системата. Често в нея има преки указания за избор на автоматичен прекъсвач и проводник.
