Как е устроен безлопатков вентилатор: устройство и принцип на работа на уреда

Една от новостите на пазара на климатично оборудване – вентилатор без перки. Уредът едновременно предизвиква интерес и съмнение сред потенциалните купувачи. Необичайният вентилатор без перки учудва с външния си вид и функционалните си възможности.

Някой решава да го закупи, а друг се притеснява, че парите ще бъдат похарчени напразно. За да се разсеят съмненията относно работоспособността на оборудването, трябва да се запознаем по-отблизо с неговото устройство, принципа на работа и особеностите на експлоатация.

Няколко думи за създаването на вентилатора без перки

Модел, който се отличава коренно по външния си вид от другите видове вентилатори, познати на мнозина от детството, е изобретен през 2009 г. Неговият създател е Джеймс Дайсън.

Той работи около 30 години върху варианти за усъвършенстване на прахосмукачката и друго битово и промишлено оборудване. Този английски разработчик измисли много интересни и полезни изобретения, патентите на които бяха продадени в различни страни по света.

Моделите без перки позволяват спокойна почивка, като се наслаждавате на прохладата и не се притеснявате, че някой от домашните любимци или децата ще пострада, попадайки в перките на вентилатора.

Всички негови разработки се отличават с изискан дизайн и подобрени функционални възможности. Господин Дайсън, работейки върху усъвършенстването на хигиеничната сушилня за ръце, взе за основа принципа на нейната работа за своето ново изобретение. Така през 2009 г. се появи особен вентилатор, който няма перки.

Около 4 години водещи инженери на компанията на Дж. Дайсън прекараха, за да моделират пръстена на вентилатора, който да може най-ефективно да пропуска въздуха през себе си, многократно го умножавайки.

Уредът без перки на Дайсън още през 2010 г. се продаваше в родината на изобретателя за 199 английски лири. Такава цена трудно може да се нарече народна, но желаещите да се сдобият с иновативния вентилатор бяха много.

Ето защо сега на пазара може да се открие аналогично оборудване от различни производители, включително и бюджетни китайски модели.

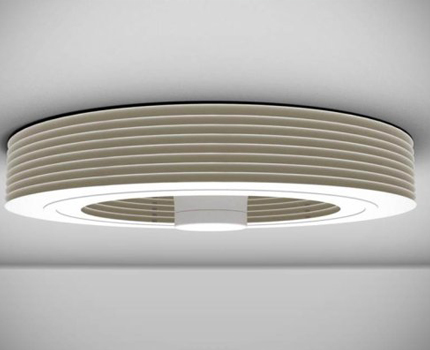

В близко бъдеще потребителите ще могат да изпробват новото – тавански вариант на безлопастен вентилатор. Това е оборудване на фирма Exhale Fans, разработено от Ник Хайнер.

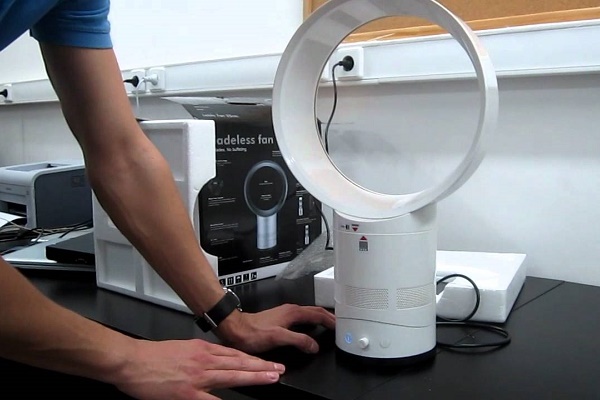

Устройство и работа на уреда без перки

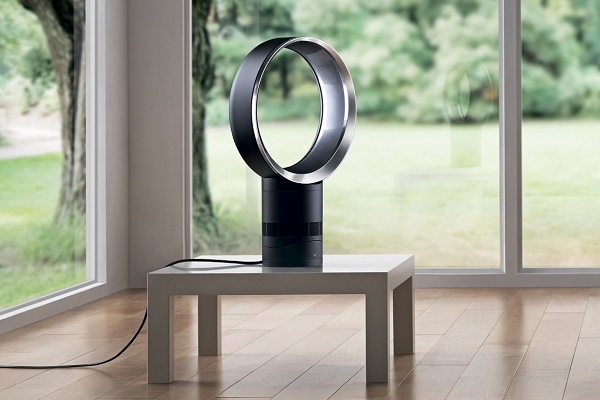

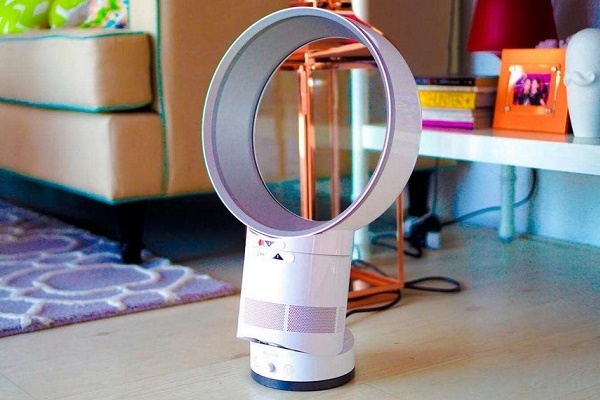

Вентилатор без перки често наричат в чест на създателя му вентилатор на Дайсън или, както самият той наричаше уреда – умножител на въздуха „Air Multiplier“. Това оригинално изобретение се търси благодарение на умението да създава равномерен въздушен поток и да се вписва отлично във всеки интериор.

Умножителят изглежда стилно, а наличието на аналози на пазара го прави достъпен за широк кръг потребители.

Конструктивни съставки на умножителя на въздуха

Умножителят на въздуха от Дайсън е способен многократно да увеличава въздушния поток на изхода. Освен това, инженерите, дизайнерите и технолозите на компанията създават по-съвършени модели, които могат не само да обдухват предмети, мебели и хора в помещението, но и да изпълняват функции по почистване и овлажняване на въздуха.

Обаче цената на подобни новости надхвърля 300 долара.

Различни производители предлагат свои вентилатори без перки, отличаващи се по качество на сглобката, шум, функции и цена.

В зависимост от модела ще се различава и самото устройство на уреда. В крайна сметка, колкото повече функции може да изпълнява, толкова повече бутони ще има на панела за управление.

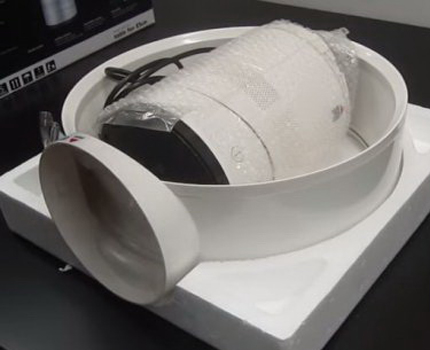

Вентилатор без перки се състои от следните части:

• корпус;
• панел за управление;
• обдухвател.

В корпуса се намира двигател, отговарящ за работата на уреда. Също така на тази част има специални отвори, през които ще се засмуква въздух при включване на умножителя.

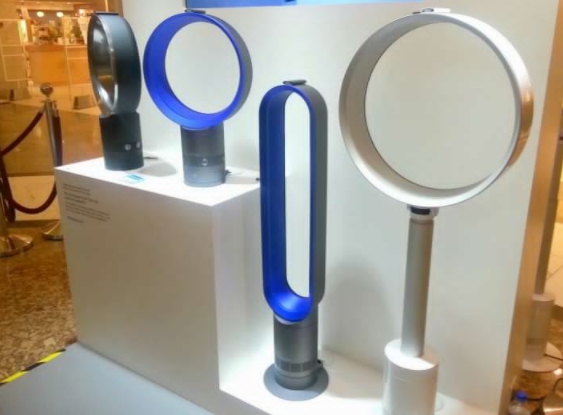

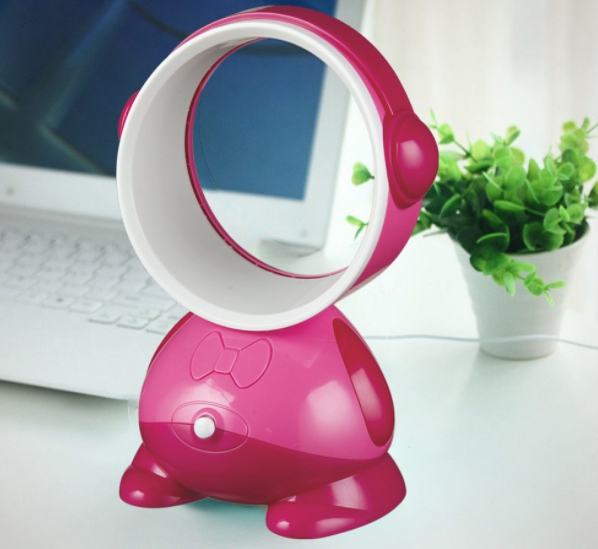

Външният вид на уреда при различните производители може значително да се различава, както и размерът, функционалността и цената.

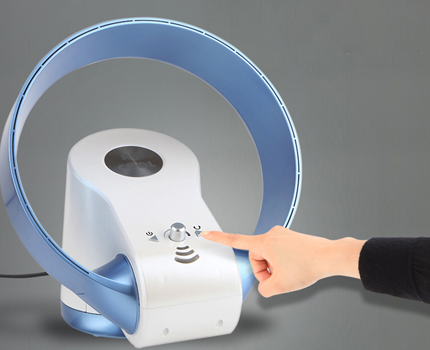

Вентилаторът може да се управлява механично или електронно чрез панела. В повечето случаи е предвидено дистанционно управление. Много модели от различни производители се доставят с дистанционно управление, което работи средно от разстояние 3 метра.

На панела за управление са предвидени:

• бутон за включване и изключване;
• реостат за регулиране на скоростта на работа;
• други бутони в зависимост от модела на усилвателя и функциите, предвидени от производителя.

Обдувачът има кръгла или овална форма. Размерът му зависи изцяло от модела на изделието. Тази част на вентилатора може да има ясна геометрична форма или да бъде във формата на сърце, ябълка и др.

Причудливата форма на безлопатковия вентилатор ще му позволи да бъде не само полезен уред в стаята, но и да се превърне в оригинален елемент на декора.

Усилвателите на въздух според начина на монтаж могат условно да се разделят на 3 типа:

• подови;
• настолни;
• стенни.

Първите 2 типа се отнасят до преносими уреди, а последният – до стационарни. Често производителите предвиждат за един модел 2 варианта: закрепване на стена и поставяне на маса. В такъв случай вентилаторът непременно се доставя с конзоли с дюбели.

Важно е при окачване на уреда на стена да се използват комплектуващите части, предложени от производителя. В противен случай можете да загубите гаранцията.

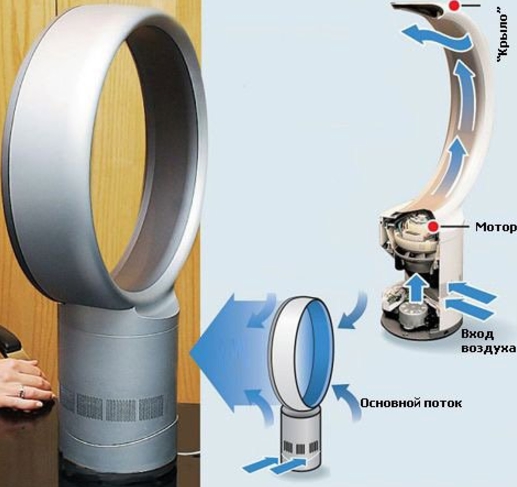

Вентилатор на Дайсън: принцип на работа

Безлопатковите вентилатори могат да пропускат през себе си до 500 л въздух за 1 секунда. Потокът на изхода се разпределя равномерно, нежно обгръщайки цялото пространство. При визуална инспекция движещите се части отвън на работещия уред не се наблюдават. Точно така, на пръв поглед, изглежда усилвателят на въздух.

Принципът на такава ефективна работа на безлопатковия вентилатор е многократното умножение на входящия въздух на изхода. Това се случва благодарение на особената форма на обдувача и наличието на кух канал с особена форма вътре в него.

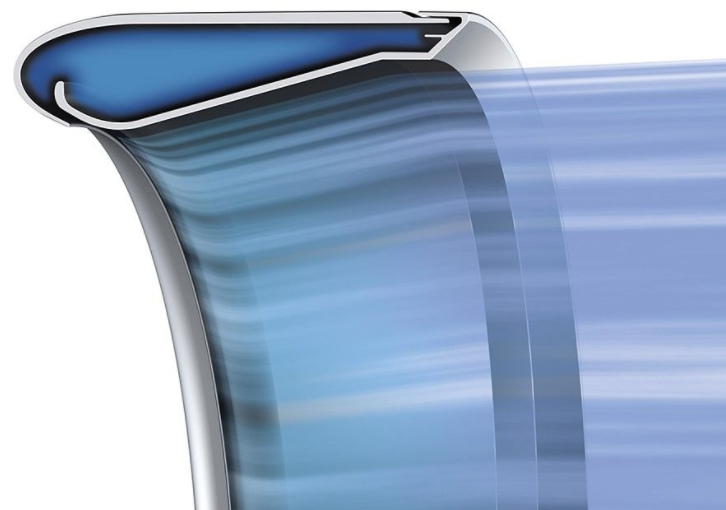

Формата на въздушния канал на вентилатора е от едната страна наполовина по-широка, отколкото от другата. Това позволява на въздуха значително да увеличи скоростта си при движение по него.

Първо високоскоростният двигател засмуква въздух през малките отвори в основата на уреда. След това този въздух се премества в канала на обдувача. Формата на канала е проектирана по същия принцип като крилото на самолет. Ето защо, когато въздухът се движи вътре в канала, скоростта му се увеличава.

Особената форма на въздушния канал и самата конструкция на уреда позволяват многократно да се увеличи обемът на въздуха, преминаващ през него (+)

От канала въздухът излиза от по-тясната страна, а от обратната се образува област с ниско налягане. Това осигурява активно засмукване на въздуха навътре, чийто обем е 15–20 пъти по-голям от първоначалния, втеглен от двигателя.

В резултат на това хората, намиращи се в зоната на действие на уреда, се обдухват значително по-силно, отколкото при използване на обикновен лопатов вентилатор.

Особености при използването на умножителя

Сферата на използване на вентилатора без лопатки е доста широка – това са дом, офис, вила, детска градина, болница или друго общинско учреждение. Изключение представляват баните, помещения с басейн, сауни, бани. Там е важно да се осигури ефективно отвеждане на влажните пари.

Работата е там, че уредът е безопасен, ако се използва от дееспособни членове на обществото. В противен случай употребата се разрешава под надзора на възрастни граждани.

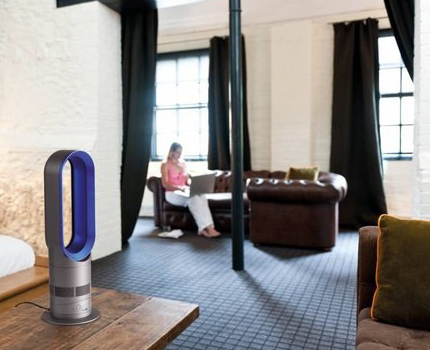

Уредът се справя достойно с функциите на вентилатор, а по-съвършените модели могат да изпълняват ролята на истински климатици

Освен мекото разпределение на многократно увеличения въздушен поток, вентилаторът без лопатки може да овлажнява въздуха и да охлажда/затопля. Процентът на влажност потребителят задава в настройките. Диапазонът на регулиране зависи от модела на уреда и варира средно от 30 до 70 %.

Що се отнася до функцията за затопляне или охлаждане, тя е достъпна в по-скъпите модели. Желаните параметри се посочват от потребителя. Освен това може да се избере модел, който умее да пречиства въздуха от вредни примеси, например от дим или пушек.

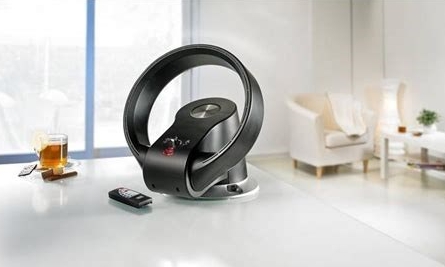

Производителите дори на най-евтините модели предпочитат да оборудват уредите си с дистанционни управления.

Пазарът на климатично оборудване изобилства от предложения на различни модели безлопатови вентилатори от много производители. Сред тях има както достъпни модели на цена до 100 долара, така и скъпи варианти на известни марки с функции на истински климатик или сплит-система.

Сред производителите, предлагащи свое безлопатово оборудване, могат да се отбележат следните компании: Flextron, SUPRA (Супра), UNISVET, Clever and Clean, Roward, Dyson, Coolguy, Aaron, RENOVA, Orion, Bladeless, БиЛюкс, MAGNIT.

Ценовият диапазон на безлопатовите уреди на тези компании е от 20 до 350 € и повече.

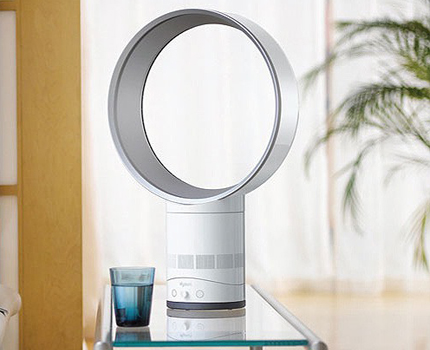

Важна характеристика, която влияе върху нивото на комфорт при използване на вентилатора, е нивото на шум. То може да бъде 40 dB, 55 dB, 60 dB и повече. Това е най-важният параметър, който трябва да се вземе предвид преди покупка.

Когато шумността на вентилатора е 60 dB и повече, след един час работа човек ще изпита умора и може да го заболи глава.

Нивото на шум на конкретния модел производителите посочват в техническите характеристики. Освен това, това е пределното ниво, което се постига при работа на оборудването на максимална скорост. При евтините уреди обявеното ниво на шум може да не съответства на действителността.

Плюсове и минуси на вентилаторите без перки

Умножителят на въздух има своите предимства и отрицателни страни, установени от потребителите.

Сред положителните страни могат да се отбележат:

• безопасност;
• равномерен въздушен поток;
• минимална консумация на електроенергия;
• удобно управление;
• простота на грижата;
• стилен дизайн.

Безопасността се осигурява от липсата на лопатки и други движещи се части отвън на изделието. Също така, благодарение на мотора, разположен отдолу, и липсата на вибрация от въртенето на лопатките, цялата конструкция се получава устойчива.

Специалната форма на обдувателния пръстен позволява на вентилатора меко и равномерно да разпределя въздушните потоци из цялата стая.

Консумацията на електроенергия най-често е 25 W и 40 W. Моделите с други характеристики се срещат по-рядко.

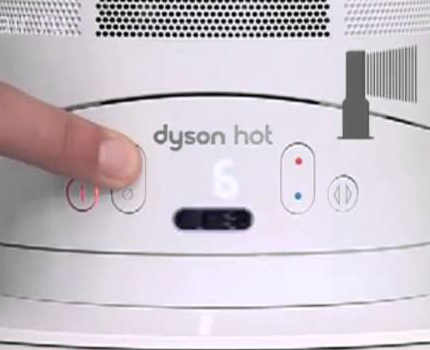

Управлението на уреда е просто и разбираемо. Всички тънкости на настройката на закупения модел се описват подробно в инструкцията. Мощността на въздушния поток при безлопатковия вентилатор също се регулира.

Производителите не препоръчват постоянно да се поставят максимални настройки при използване на вентилатора без лопатки, за да не се претоварва.

Освен предимства, безлопатковият уред има своите недостатъци:

• Шумов ефект – ниво на звука от 40 dB. Колкото по-голям и по-мощен е уредът, толкова по-силно ще бръмчи на максимална скорост.
• Висока цена. Оборудването губи по този показател пред обичайните лопаткови вентилатори.
• Крехкост на конструкцията. Този недостатък е характерен за евтините аналози от китайско производство.

Производителите се стремят да вземат предвид всички недостатъци и пожелания на клиентите, като подобряват новите вариации на вентилатора. Така, първо на потребителите бяха предложени различни цветове и размери, след това – най-сложната форма. По-късно дойде ред на максималното намаляване на нивото на шум, произвеждан от уреда.

Следващата задача беше намаляване на консумацията на енергия и добавяне на допълнителни функции за овлажняване и подгряване/охлаждане на въздуха, преминаващ през безлопатковия вентилатор.

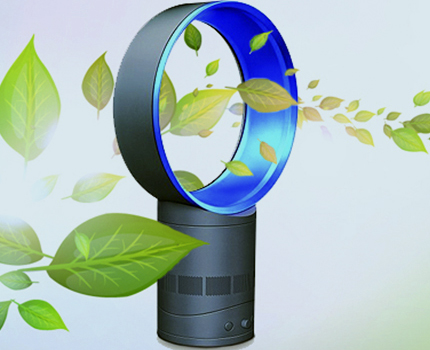

Ароматизация и йонизация на въздушните потоци засега съществува само в скъпите модели от последно поколение

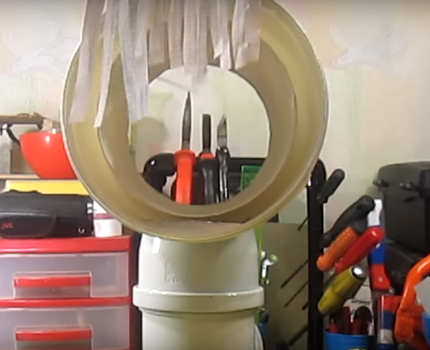

Уред без перки със собствени ръце

Въпросът за създаването на вентилатор без лопатки със собствени ръце е посещавал много майстори. В хода на експериментите домашните майстори са получили множество работещи самоделки.

Вариант #1: изделие от пластмасови кофи

За изработката на уреда се използват пластмасови съдове, обикновен вентилатор и пистолет за лепене.

От прости и достъпни материали за няколко часа можете да съградите самоделен вентилатор без лопатки

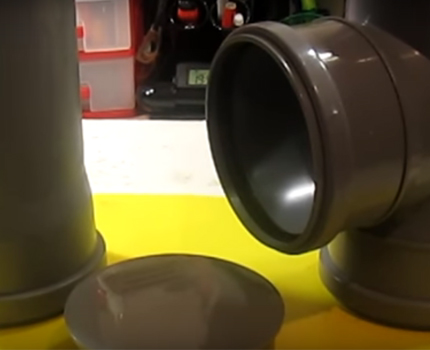

Например, можете да вземете:

• 2 пластмасови кофи с обем 5 и 10 литра;
• ПВЦ тръба 110;
• разпределителен тройник;
• запушалка.

Първо трябва да отрежете от тръбата парче с дължина 15 см. След това в 10-литровата кофа направете отстрани отвор със същия размер като външния диаметър на тръбата.

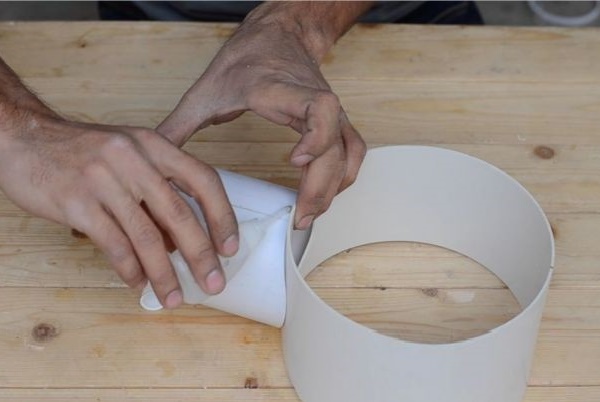

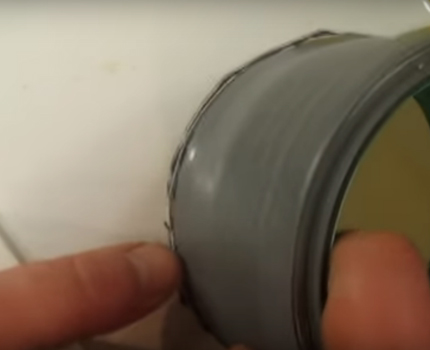

Използвайки пистолет за лепене, трябва внимателно и прецизно да свържете тези 2 части помежду си

Следващата стъпка – вземете 5-литрова кофа и отрежете 3 см от горния ръб. Още предстои да изрежете отвор в дъното, чийто диаметър е с 2 см по-малък от самото дъно на кофата. В дъното на по-голямата кофа също трябва да направите отвор със същия размер и да ги свържете помежду им с пистолет за лепене. Това е самоделният обдувател.

Сега предстои да сглобите корпуса с двигателя, чиято роля ще изпълнява аксиален вентилатор. За целта поставете запушалката на страничния патрубок на тройника, като преди това нанесете лепилен слой.

По-добре оставете малка празнина от 1,5-2 см, за да има достъп на въздух. След това трябва да поставите ПВЦ тръбата върху единия от патрубците на тройника и да отбележите границата – това ще бъде отсечка от около 10 см, която предстои да отрежете.

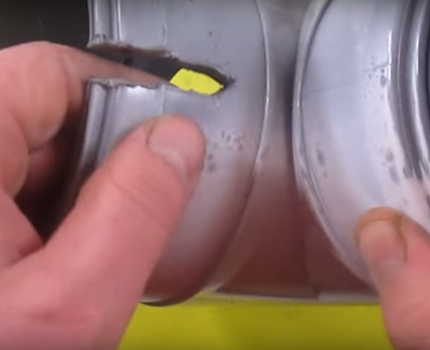

В този патрубок поставете отрязаната част и направете проходен отвор с дължина 5 см от ръба

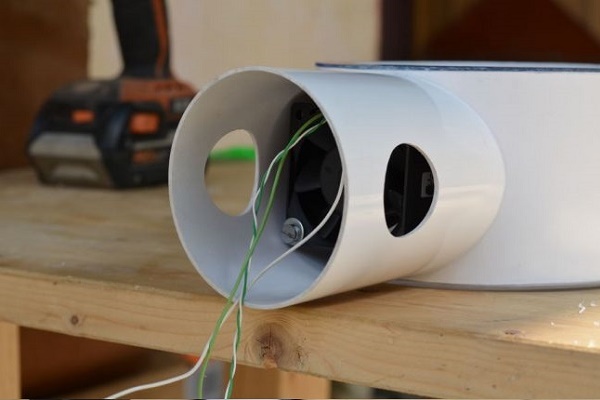

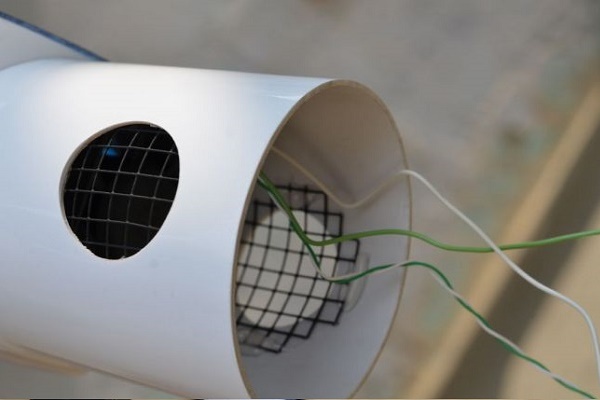

Именно тук предстои да поставите аксиален електрически вентилатор с нужния диаметър, а в отвора – да изведете проводника за включване в електрическата мрежа.

За придаване на естетичен вид на готовата самоделка всички части могат да бъдат боядисани в един цвят с аерозолен емайл. Например в бял, бежов или син. Корпусът е готов за свързване към мрежата.

Остава да поставите отгоре самоделния обдувател от 2-те кофи и да включите вентилатора в мрежата

Ако вътре в корпуса се постави съд с лед, самоделката ще изпълнява ролята на климатик. А при поставяне на парче памук с 5-7 капки етерично масло, може да се изпълни цялата стая с приятен аромат.

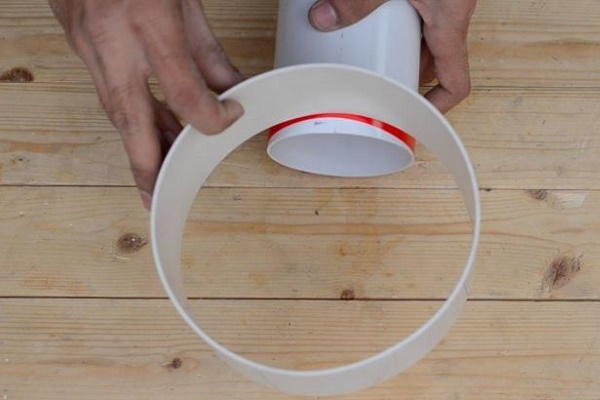

Вариант #2: вентилатор от пластмасови тръби

Прототип на втория вариант стана безлопатков уред на марка Dyson. Корпусът и техническата част са сглобени от домашен майстор по схема на готово изделие от заводско производство.

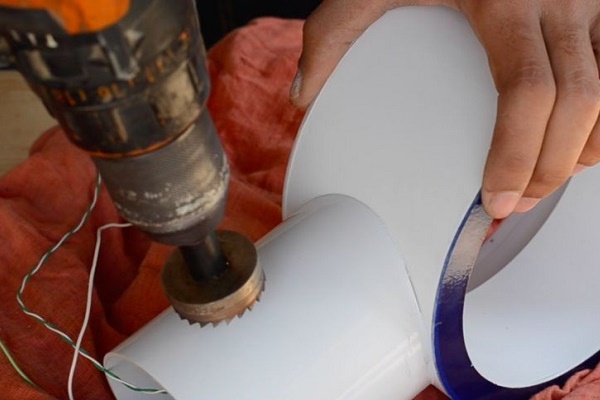

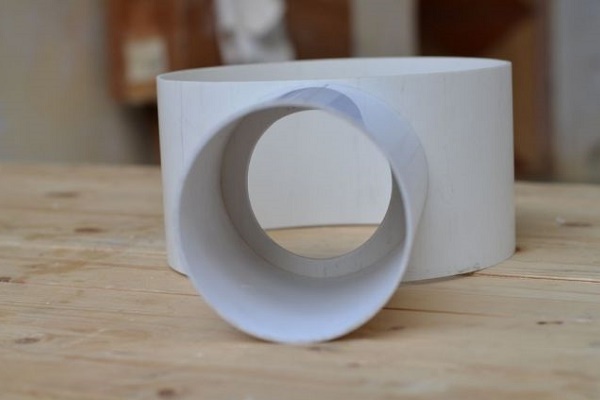

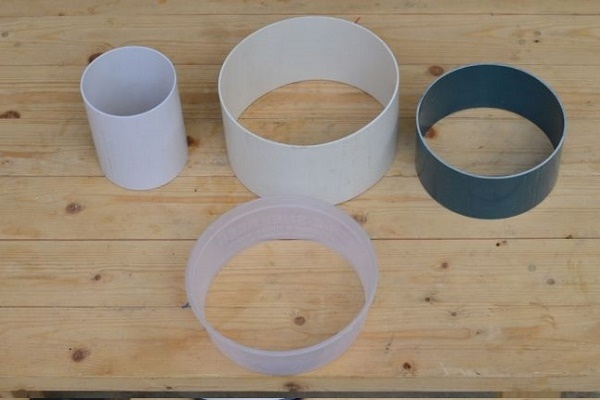

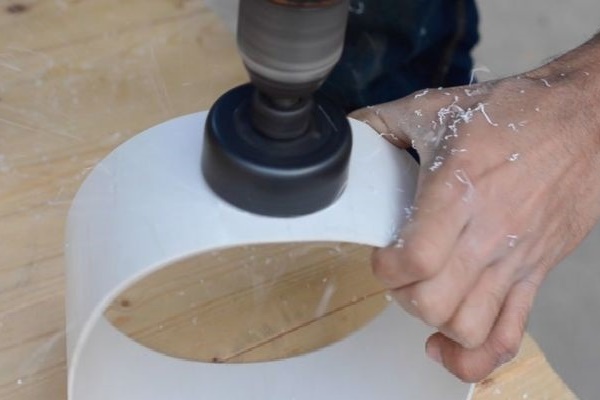

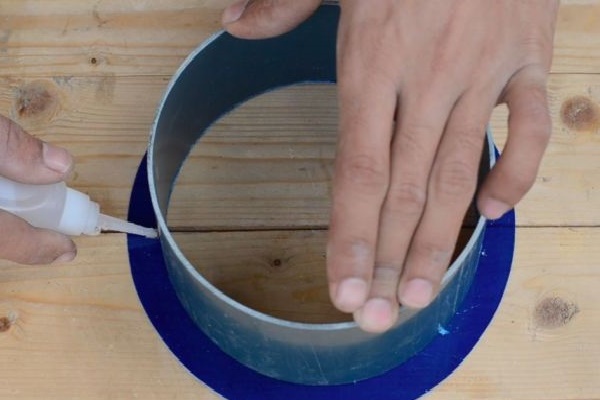

Изграждането на полезна в бита самоделка ще започнем с корпуса:

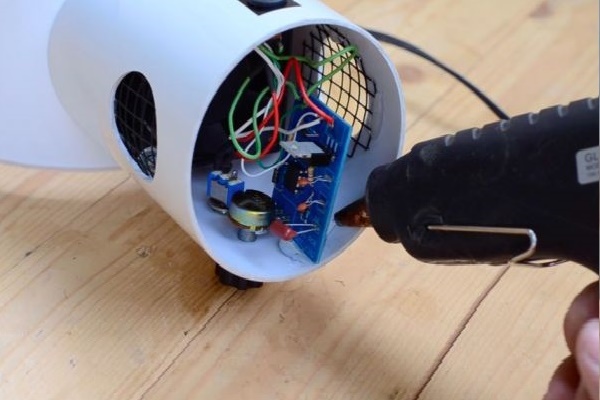

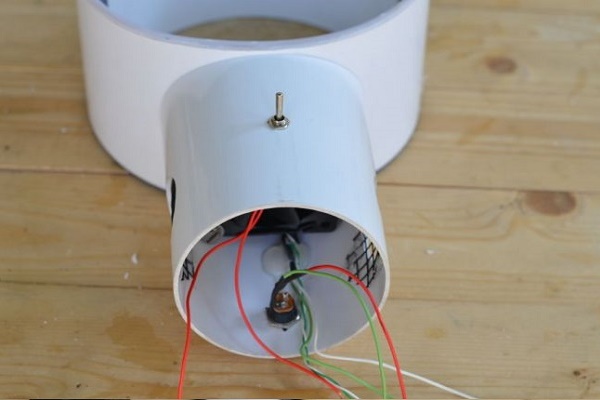

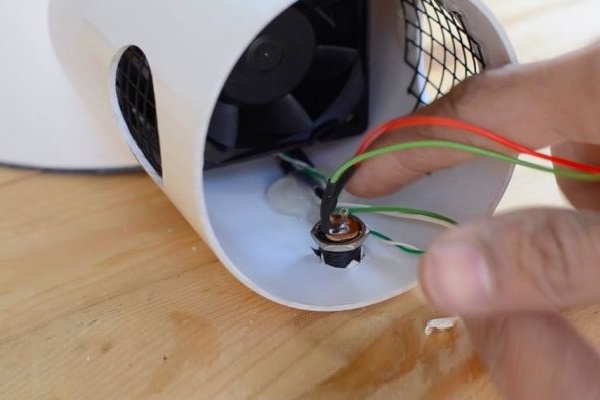

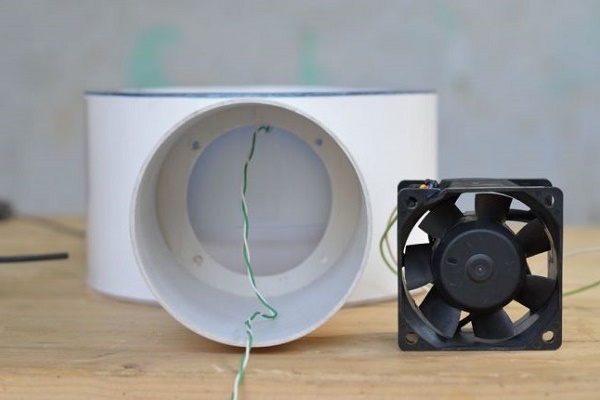

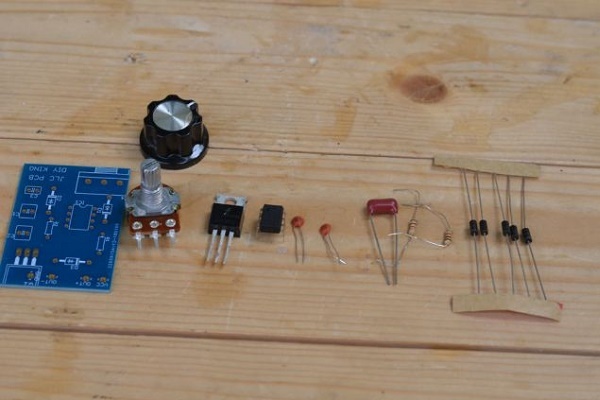

Корпусът е готов, сега трябва да се оборудва с техническо съдържание:

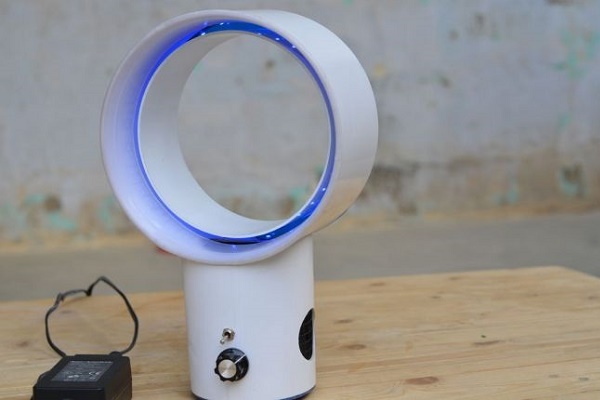

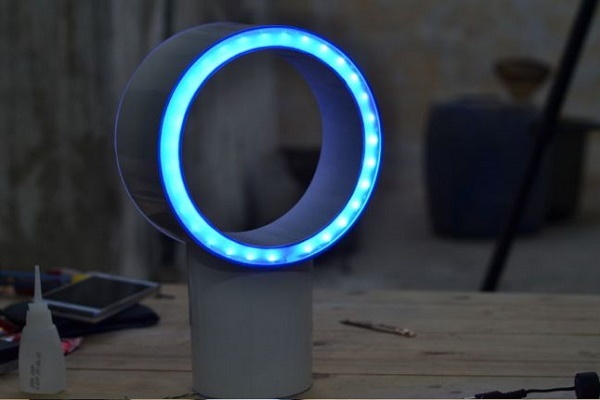

Сглобяването на устройството е почти завършено. Остава само да изрежете и залепите дъното към основата на стойката. А към дъното е добре да залепите четири кръгли плоски крачета, изрязани от парче гума с дебелина 4-5 мм.

Оригинални идеи за създаване на битов вентилатор са представени в тази статия.

Грижа и поддръжка на уреда

Вентилаторът без перки може да издържи срока, посочен от производителя в инструкцията, само при спазване на правилата за експлоатация. Той е лесен за употреба и поддръжка. Важно е уредът да се използва по предназначение и да не се премества от място на място по време на работа.

Ако трябва да преместите оборудването, то трябва да го хванете за корпуса, а не за обдувателя.

За поддръжката на въздухоумножителя е достатъчно периодично да изпълнявате следните действия:

• почиствайте с четка отворите на обдувателя, за да предотвратите запушването им;
• избърсвайте обдувателя и корпуса на уреда с влажна кърпа, като отстранявате прах и други замърсявания.

Обслужването трябва да се извършва при необходимост. Не се изисква използването на специални почистващи или миещи препарати – повърхността на вентилаторите без перки се почиства добре с влажна или суха мека кърпа.

При експлоатация на уреда не трябва да забравяте за мерките за безопасност и в никакъв случай да не го използвате в случай на повреда.

Ако бъде открита неизправност, трябва да се обърнете към специалисти, упълномощени за ремонт на климатичното оборудване на конкретния производител.

Опитът за самостоятелно отстраняване на повредата може да доведе до загуба на гаранцията на вентилатора. При липса на опит в извършването на ремонт на подобни уреди може да нанесете още по-голяма вреда на оборудването.

Вентилаторите без перки са удобни за почистване от прах, странични частици и косми от домашни любимци благодарение на оригиналния дизайн

Изводи и полезно видео по темата

За устройството и принципа на работа на усъвършенствания модел вентилатор без перки от компанията Dyson във видео преглед:

Предимствата на вентилаторите без перки са разгледани във видео клип:

За това как от подръчни материали да сглобите вентилатор без перки, можете да гледате в следващото видео:

Вентилатор без перки може да се направи „от нулата“, като се отделят минимум усилия и материали. Стъпка по стъпка инструкция за сглобяване във видео клип:

Като разгледаме особеностите на устройството и работата на безлопастния вентилатор и се запознаем с моделната гама на различни производители, можем да съставим собствено мнение за уреда. Изделията на известни компании не са евтини, но могат напълно да заменят климатик.

По-евтините аналози шумят силно, скърцат и може да не осигуряват производителността, посочена в инструкцията.

Имате ли опит с използването на безлопастен вентилатор? Или може би сте успели да сглобите уреда сами? Моля, споделете информация с нашите читатели. Оставете коментари и задавайте въпроси по темата във формата по-долу.
