Как да направите обратен клапан за вентилация със собствените си ръце: инструкции за изработване на самоделка

Основното предназначение на вентилационната система е да осигури приток на свеж въздух в помещението, като същевременно отстранява отработените въздушни маси. Въпреки това, доста често се случва вентилационната система да не се справя с пряката си задача, поради което вместо чист въздух в жилището проникват външни миризми от съседните апартаменти и входа.

Единственото решение е инсталирането на обратен клапан за осигуряване на пълноценна вентилация. Съгласете се, че е малко нецелесъобразно да харчите пари за закупуване на конструкция, която можете да изработите сами. Въз основа на инструкциите стъпка по стъпка ще можете да направите обратен клапан за вентилация със собствените си ръце, използвайки налични материали.

По-нататък в статията ще бъдат представени най-разпространените типове обратни клапани, особеностите на техния монтаж и изборът на подходяща конструкция за апартамента. След като разберете принципа на работа и конструктивните особености на обратния клапан, ще можете сами да изработите конструкцията и да я инсталирате.

Принцип на работа на възвратния клапан

Конструкцията на клапана представлява защитно устройство за предотвратяване на появата на обратна тяга на вентилацията в апартамента. Пропускайки притока на свеж въздух в правилната посока, клапанът спира обратното движение на потока.

Основното предимство на конструкцията е нейното автоматично задействане.

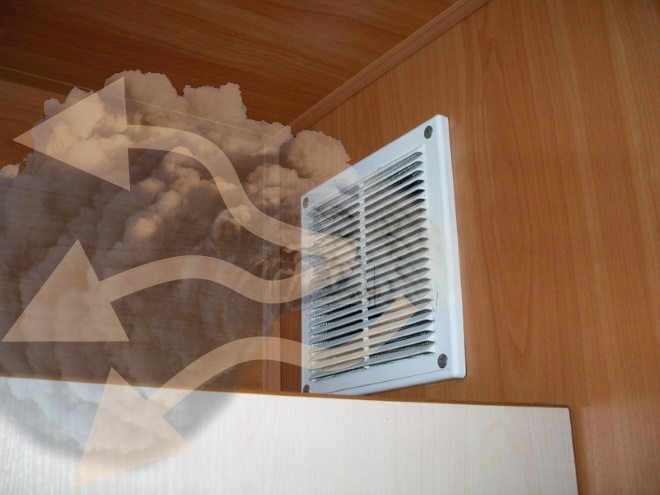

Липсата на обратен клапан ще доведе не само до замърсяване на помещението с отработен въздух, до проникване на прах и насекоми, но и до появата на течение.

Във вентилационните системи клапанът предотвратява проникването на въздух от общия вентилационен канал в отделните стаи. Подобни конструкции работят в системи както с естествена, така и с механична тяга.

Подобни ситуации могат да възникнат в резултат на появата на следните проблеми:

• неправилно инсталиране на изпускателната тръба;
• недостатъчно постъпване на свеж въздух в системата;
• инсталиране на принудителна вентилация в един от апартаментите;
• неизправност на обратния клапан.

Основният конструктивен елемент на обратния клапан е затворът. При правилно монтиране на клапана, затворът трябва да се отваря под налягането на въздушния поток само в една посока.

При движение на въздуха не от стаята, а навътре в нея, затворът автоматично се затваря.

Конструктивни особености на обратния клапан

Често обратните клапани се изработват във форма на диск, като при това те могат да бъдат с различни размери и конфигурации на сечението.

При необходимост устройството може да бъде оборудвано с подгряване, но то ще подхожда само за вентилационна система с електрическо задвижване. Основното предимство на клапана с подгряване е предотвратяването на образуване на конденз в системата и, следователно, на лед през студеното време на годината.

Идеален вариант за жилищно помещение се счита пластиковият клапан, тъй като той, за разлика от метала, не ръждясва под въздействието на влага и не издава резки звуци в процеса на работа.

На съвременния пазар съществуват общо четири основни вида конструкция на обратния клапан. Всяка от тях има своите плюсове и минуси, които трябва задължително да се вземат предвид при избора на една или друга конструкция за вашата вентилационна система.

Вариант №1 – еднокрила конструкция

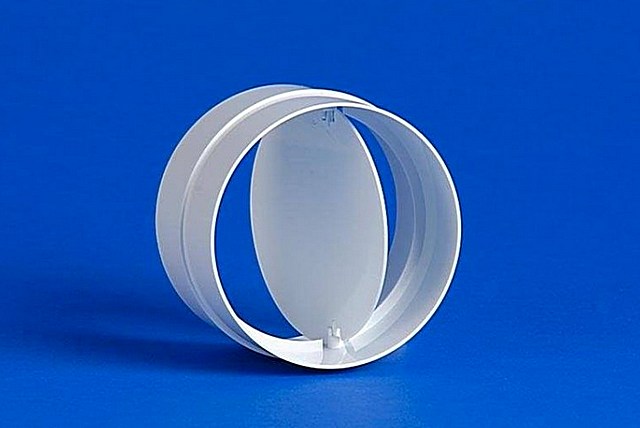

Конструкцията представлява заслонка, закрепена на хоризонтална ос, която под въздействието на въздушния поток отваря и затваря прохода. Така отработеният въздух се отстранява в изпускателната част на системата.

При липса на движение на въздуха вътре в помещението или при обратна тяга, крилото на клапана няма да се отвори.

Еднокрилият клапан е най-подходящо да се използва при естествено вентилиране на помещението, тъй като за отварянето на клапана е достатъчен дори минимален въздушен поток.

Такава конструкция от своя страна може да бъде от два типа. В първия случай оста, на която е закрепен затворът, се монтира с отместване спрямо центъра на въздушния канал, а във втория – отвътре и отвън се поставя противотежест.

Тъй като обратният клапан се затваря под въздействие на силата на тежестта, неговата ефективна работа пряко зависи от идеално равния монтаж в системата.

В процеса на вертикален или хоризонтален монтаж се препоръчва използването на нивелир. При неправилен монтаж клапанът ще се затваря неплътно, поради което няма да може да защити помещението от обратна тяга.

Ако се монтира еднокрил клапан близо до отоплителен радиатор, то постъпващият отвън въздух веднага ще се затопли. Това ще позволи значително да се повиши нивото на температурата в помещението, а оттам – да се намалят разходите за отопление.

Вариант №2 – двукрил клапан

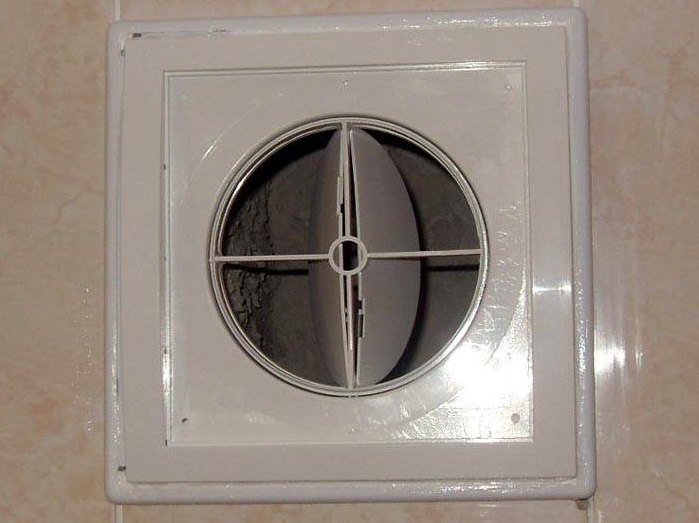

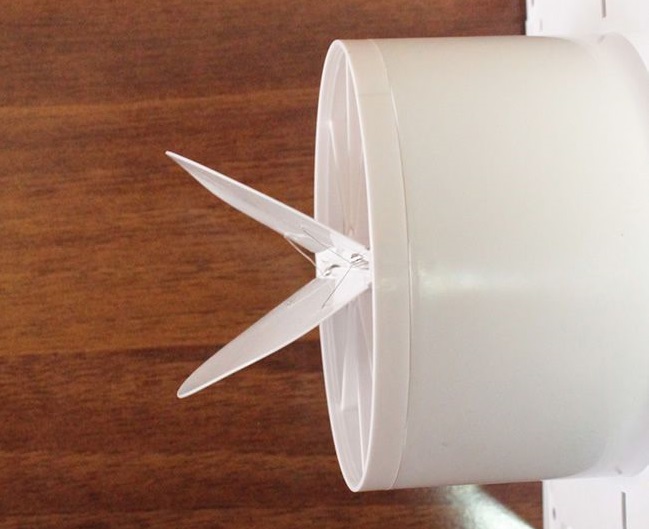

Поради принципа си на работа този клапан получи името “пеперуда”. В центъра на кръглия отвор има ос с две клапи, които се връщат в изходно положение посредством малки пружини.

Монтажът на “пеперудата” не изисква специална подготовка, тъй като тази конструкция може да се инсталира под всякакъв ъгъл.

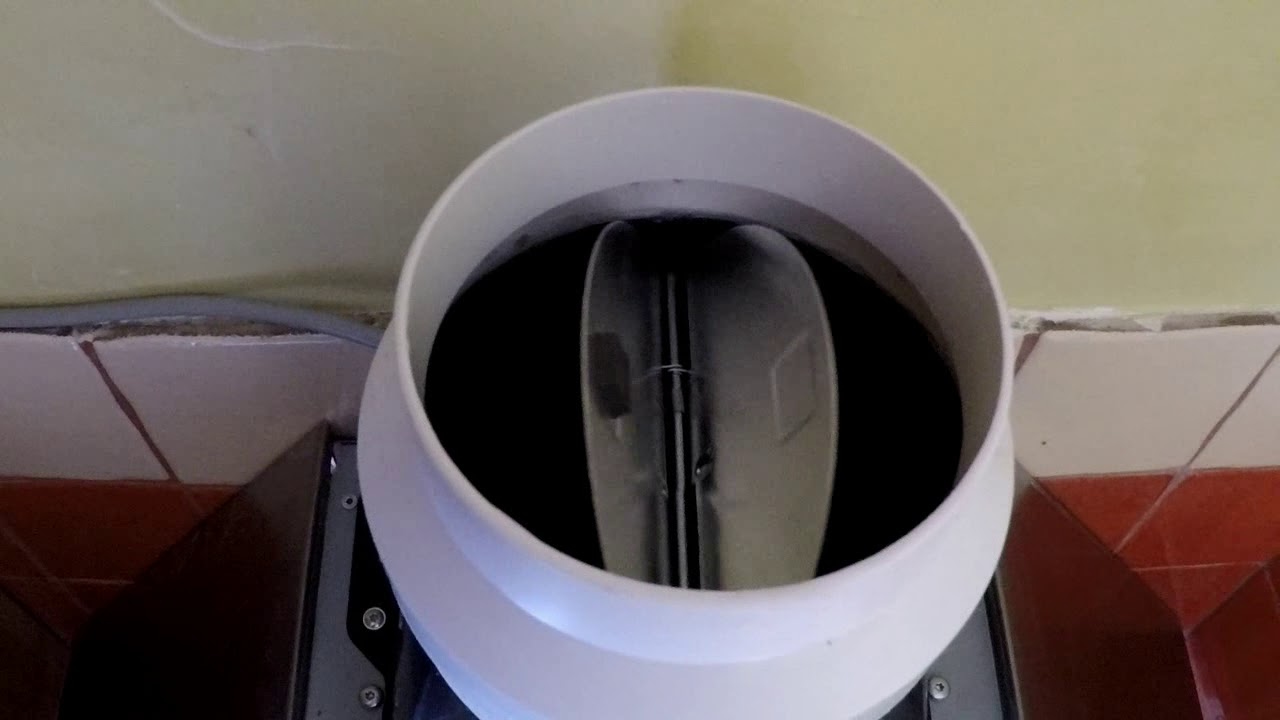

Често такива устройства се използват в принудителна вентилационна система с изсмукване. При изключване на механичната изсмукваща система, клапите, снабдени с пружини, се връщат в първоначалното си положение, като плътно затварят цялото напречно сечение на канала.

Много съвременни модели на двуклапни конструкции са оборудвани с пружини, които могат да се регулират самостоятелно в зависимост от силата на теглене в системата.

Единственото, което трябва да се направи преди инсталирането на двуклапния клапан, е да се провери чувствителността на клапите. Ако налягането на въздуха във вентилационния канал е недостатъчно за такава конструкция, по-добре е да изберете друг тип клапан.

Такъв тип обратен клапан често се инсталира в сгради с едра вентилационна система.

Вариант №3 – инерционен клапан

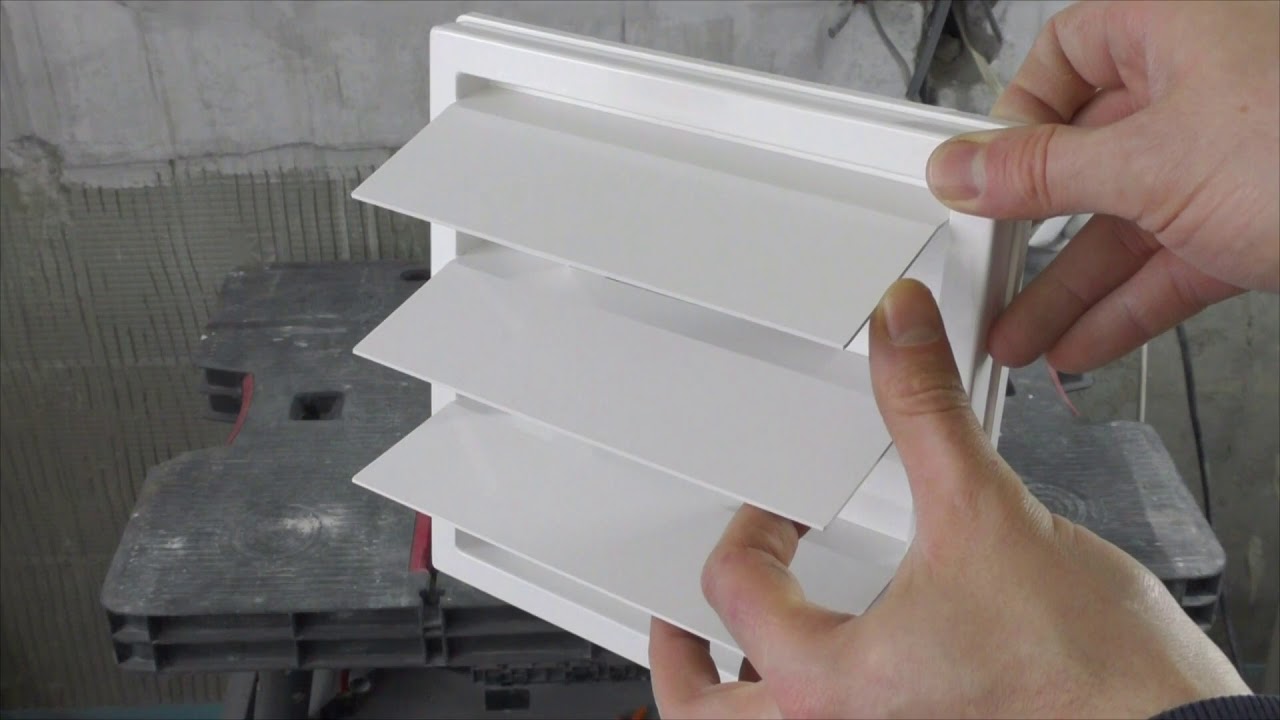

Такъв тип клапан представлява специални жалузи, които се поставят на вентилационната решетка. Както и едноклапният клапан, инерционната конструкция работи на гравитационен принцип. Разликата между тези две конструкции е само в броя и размера на клапите.

Те се повдигат свободно и променят своя ъгъл в зависимост от силата на въздушното налягане. Жалузите се спускат само под собствената си тежест, което е възможно само ако вентилаторът спре да работи.

Такава гравитационна решетка се инсталира при хоризонтално движение на въздуха. Както и “пеперудата”, инерционният клапан се монтира само във вентилационна система от принудителен тип.

Благодарение на големия брой клапи, инерционните клапани могат да се използват както вътре в жилищното помещение, така и от външната страна на сградата.

По принцип на пазара се предлагат жалузи със стандартни размери, които напълно съответстват на размера на кутията за аспирация и отворите за естествена вентилация.

При необходимост такъв изсмукващ клапан може да се изработи със собствени ръце, като се подобри функционалността на устройството с помощта на пружина или мембрана.

Вариант №4 – мембранен тип клапан

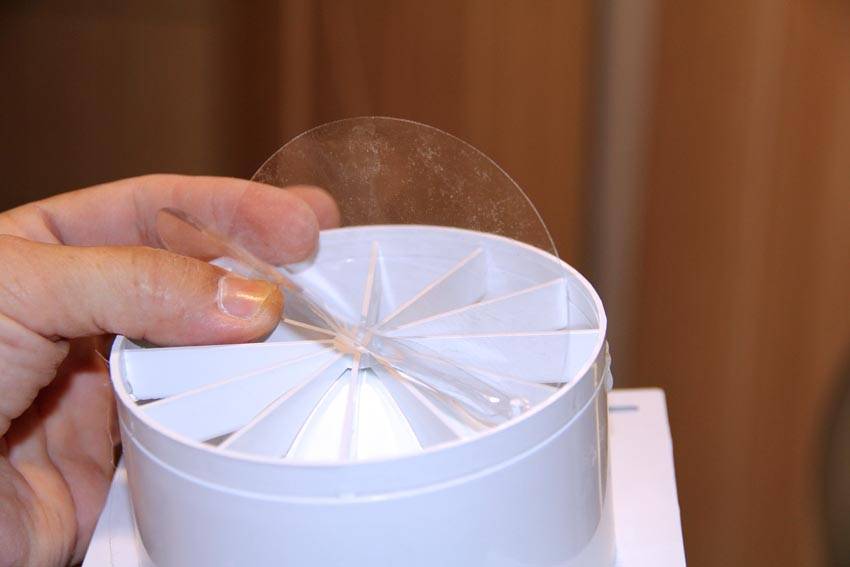

Устройството представлява гъвкава плоча, която се огъва под въздействието на въздушния поток. За отваряне и затваряне на клапана е достатъчен дори малък поток, но в този случай много зависи и от правилния монтаж на конструкцията.

По принципа си на работа мембранният клапан наподобява “пеперудата”, но с по-скромни характеристики.

Преди монтажа на гъвкавата мембрана трябва да се вземе предвид величината на обратната тяга във вентилационния канал, тъй като съществува висока вероятност от деформация на клапана.

При наличие на силна тяга е по-добре да изберете друг вид конструкция, за да се предпазите от допълнителни разходи на усилия и пари. В този случай всичко зависи от размера на помещението и силата на притока на въздух.

Преди закупуването на мембранен клапан е важно да измерите големината на тягата във вентилационния канал, което може да се направи чрез наблюдение на посоката на пламъка на кибритена клечка.

Обратният клапан от мембранен тип е идеален вариант за малки къщи и входове. За разлика от трите предишни клапана, мембранният тип може да се изработи самостоятелно, без помощта на майстор.

В следващия раздел ще бъде представена подробна инструкция, която ще ви помогне да направите обратен клапан със собствените си ръце.

Ръководство за самостоятелно изработване на клапана

Както вече разбрахте, за създаването на вентилационна система със защита от обратна тяга изобщо не е задължително да купувате готова конструкция. Разбира се, няма да можете напълно да избегнете разходите, тъй като ще трябва да купите изсмукващ вентилатор. Именно той ще стане основата за обратния клапан.

Преди началото на работата трябва да подготвите всички необходими инструменти и материали. Например, за изработването на мембранен клапан ще ви трябва парче пластмаса и дебел полиетиленов лист. Също така е важно веднага да подготвите бормашина, самонарезни винтове, гумени уплътнения и лепило.

За да разберете как правилно да направите обратен клапан за вентилация със собствените си ръце, е важно да се запознаете със следната инструкция.

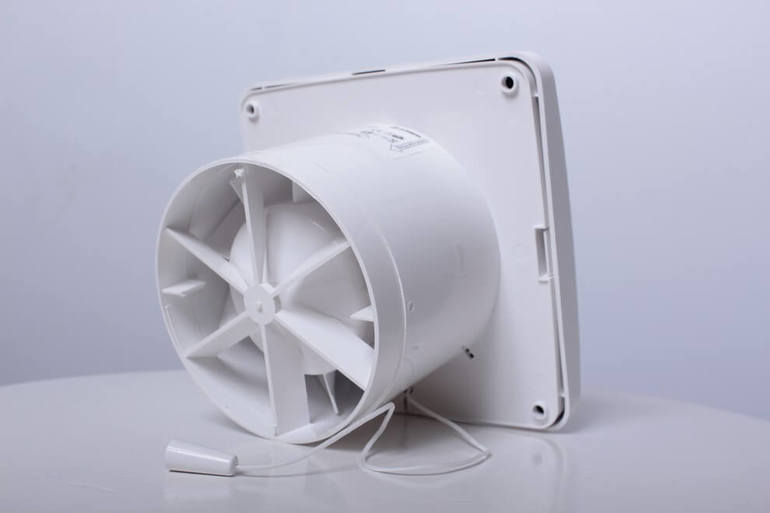

Всички изсмукващи вентилатори се изработват по вече установени стандарти, съответстващи на отворите на вентилационния канал в частни и многофамилни къщи.

От плътна пластмаса изрязваме плоча точно по формата на отвора на вентилационния канал. Всъщност това ще бъде основата на бъдещия клапан.

След това по краищата пробиваме няколко отвора за закрепване на панела към стената и фиксиране на вентилатора. Броят на отворите можете да регулирате самостоятелно.

В центъра на плочата също пробиваме няколко отвора, през които ще се извежда отработеният въздух. Техният брой също ще трябва да определите сами, въз основа на личните си нужди. Колкото повече отвори има в центъра на плочата, толкова по-голяма ще бъде пропускателната способност на клапана.

След това закрепваме изсмукването към готовата основа. Първоначално на мястото на съединението ще трябва да се постави гумено уплътнение и едва след това може да се фиксира вентилаторът. Това ще позволи да се осигури необходимата херметичност, а оттам и да се подобри качеството на работа на клапана.

За да избегнете досадния шум, излъчван от вентилатора по време на работа, се препоръчва да поставите малки парченца гума под крепежните елементи на устройството.

Дебелината на пластмасата за изграждане на мембранна клапа трябва да бъде не по-малка от 4-5 мм, така че под налягането дори на малък въздушен поток гъвкавите мембрани да могат лесно да се огъват.

От дебело полиетиленово фолио правим крила за клапата. Преди всичко ще трябва да подрежете фолиото до размерите на основата и едва след това да го залепите към основата на клапата. Обърнете внимание, крилата трябва напълно да затварят вентилационните отвори.

Следващият етап – разрязваме крилото на две еднакви части, като е важно срезът да бъде максимално равен. В този случай се препоръчва да използвате канцеларски нож с остро острие.

Готовата клапа монтираме във вентилационния канал, като я закрепваме към стената с няколко самонарезни винта. Тъй като между стената и клапата остават пролуки, желателно е веднага да се отървете от тях с помощта на уплътнител.

На този етап процесът на създаване и монтаж на мембранната клапа приключва. При последователно изпълнение на всички горепосочени действия би трябвало да получите надеждно устройство, което защитава помещението от обратна тяга.

Изводи и полезно видео по темата

В това видео е представена поетапна инструкция за самостоятелно изграждане на мембранна клапа за вентилация в апартамента:

Самостоятелно да изградите обратна клапа за вентилация и да спестите от покупката на готово изделие вече е напълно реално. В този случай е важно предварително да се определите с избора на вид клапа, да закупите смукателен вентилатор и да пристъпите към изработката на самоделна конструкция.

Задължително условие – спазване на последователността на стъпките, представени в горепосочената инструкция.

Ако вече сте запознати с процеса на изграждане на обратна клапа или знаете по-прост начин, позволяващ да направите конструкцията с минимални парични разходи, моля, споделете своя опит с нашите читатели.

Оставете своя коментар в специалното поле под статията и при желание задавайте въпроси на нашите експерти.
