Монтаж на вентилационна капачка на покрива: видове и начини за инсталиране на дефлектора на изпускателната тръба

Когато обмисляте вентилационната си система в дома си, вероятно сте се питали доколко е необходим монтажът на вентилационна капачка на покрива, и ако такава необходимост има, коя капачка да изберете?

Всъщност капачката, или както още я наричат дефлектор или капак за вентилация, изпълнява няколко много важни функции. Нейното отсъствие, както и неправилният избор, могат да доведат до спиране на тягата и повреда на вентилационното оборудване.

Ще ви помогнем да разберете полезните функции, които изпълнява устройството. Ще ви разкажем какви вентилационни капачки съществуват. Ще ви посъветваме как да направите правилния избор.

Предназначение и видове вентилационни капачки

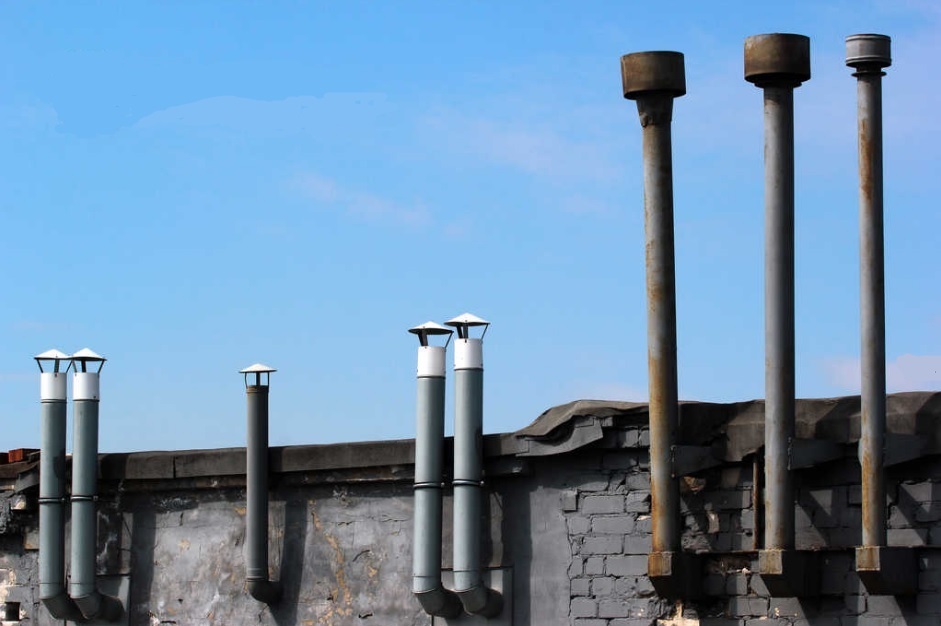

Ако тръбата, изведена над покрива, не е оборудвана с никаква капачка, тя ще може да извежда ефективно въздух от помещението само при пълно затишие.

Дори и най-малкият дъжд ще наруши течението или ще задвижи въздушния поток в обратна посока. Освен това в отворената тръба ще попадат прах, сняг, повдигнати от вятъра опадали листа, клони и други предмети, способни да повредят вентилационната система.

Когато избирате какъв вид вентилационна капачка да направите в дома си, дайте предпочитание не на обикновения чадър, а на по-напредналия дефлектор. Това ще осигури стабилно течение във вентилационния канал и ще предпази от навяване от вятъра.

За изключване на подобни явления на вентилационната тръба се инсталира вентилационен капак, който изпълнява три функции:

• Защитава вентилационната тръба от попадане на валежи и чужди предмети;
• Не позволява на вятъра да спира или насочва въздушния поток във вентилационния канал в обратна посока;
• Усилва течението при вятър.

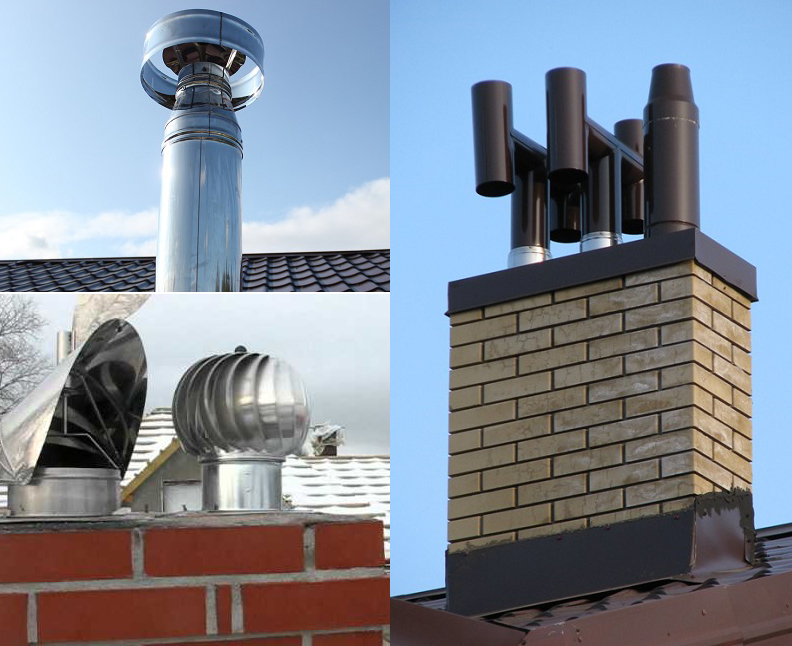

Съществуват няколко вида капачки, които имат своите предимства и недостатъци, но поне една от тях трябва задължително да се монтира. Най-простата конструкция, монтирана на вентилационна тръба, е чадър-дефлектор.

Той притежава достатъчна функционалност, способен е да усили течението и да предпази тръбата само от попадане на валежи в нея. Използва се предимно в райони със средно и високо ветрово натоварване. Там не са необходими допълнителни уловки за увеличаване на течението в изпускателната тръба.

Ако е необходимо да се защити вентилацията от попадане на валежи и не се налагат допълнителни изисквания за създаване на тяга, то чадър-дефлекторът ще бъде практично и евтино решение.

Вентилационният чадър получи широко разпространение благодарение на ниската си цена и възможността за самостоятелно изработване от налични материали. Въпреки това, за приложение във вентилационни системи, особено естествени, той е нежелателен, тъй като практически не предотвратява възникването на обратна тяга.

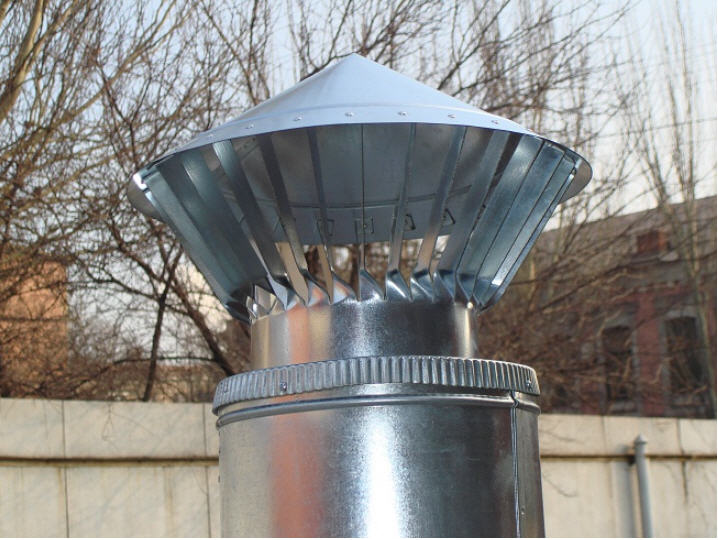

По-сложни и по-ефективни разновидности на вентилационния гъбен капак от чадъра се отличават с наличието на допълнителни части като дифузьор, пръстени и лопатки. Най-голямо разпространение получиха дефлекторите ЦАГИ, Волперт, турбодефлекторите, ветропоказателите, както и подобни на тях изделия.

При избора на вид дефлектор проучете не само неговите предимства, но и недостатъците. Това ще ви позволи да вземете подходящо именно за вашия район решение и ще сведе до минимум риска от спиране на работата на дефлектора.

Независимо от конструкцията, всички дефлектори обединява способността да усилват тягата във вентилацията по време на вятър. Такова свойство им придава специфичната форма на частите, заобикаляйки които вятърът създава зони с високо налягане и разреждане.

Именно в областта на разреждането се устремява въздухът от вентилационния канал, като скоростта на движението му се увеличава, съответно расте и тягата. Повечето дефлектори са енергийно пасивни устройства и не изискват свързване към захранващата мрежа.

Освен предимства, дефлекторите имат няколко недостатъка:

• При безветрено време те намаляват тягата, като пречат на свободното излизане на въздуха;
• При студове частите на устройството могат да се покриват със скреж, стеснявайки отворите за излизане на въздуха;
• Турбодефлекторът и чадър-ветропоказателят защитават по-зле от дъжд, а въртящите им се части изискват периодично обслужване и почистване.

Въпреки изброените минуси, е необходимо да се извърши монтаж на вентилационен капак на изпускателната тръба. Моделът на дефлектора се подбира, като се ориентира според стандартното ветрово натоварване в района.

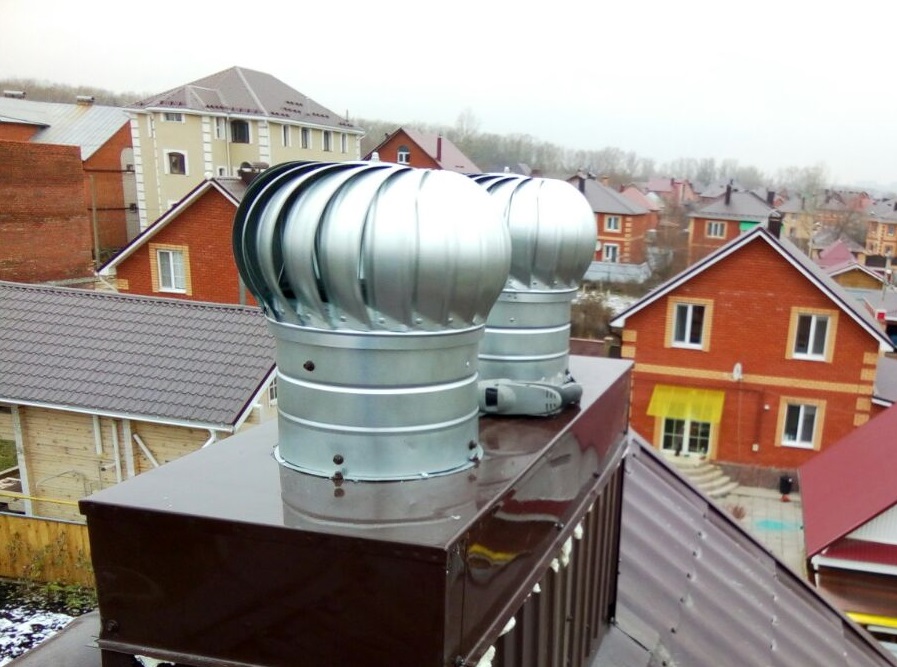

На места с ниска ветрова активност, в заобиколени от гора населени места, устието на изпускателната тръба е по-добре да се оборудва с турбинен дефлектор.

Изработка и монтаж на чадъра

Най-простият гъбен капак за вентилация може да се изработи със собствени ръце. За това ще е необходим поцинкован или неръждаем лист с дебелина 0,3-0,5 мм.

Не използвайте твърде дебел метал при изработката на чадъра, тъй като това ще усложни работата. При избора на материал, от който ще се изработва гъбеният капак, е по-добре да се даде предпочитание на неръждаеми метали или такива с покритие, предпазващо от корозия.

От инструменти ще са необходими:

• Ножици за метал или ъглошлайф;
• Чук;
• Нитоверт с нитове;
• Дрелка или акумулаторна отвертка със свредло;
• Памучни ръкавици.

За закрепване на скобата към тръбата ще са необходими болт M8 с гайка. Вместо нитове при сглобяването могат да се използват самонарезни винтове за метал, като в скобата те трябва да се завият отвътре, за да не попречат впоследствие на монтирането на вентилационната тръба.

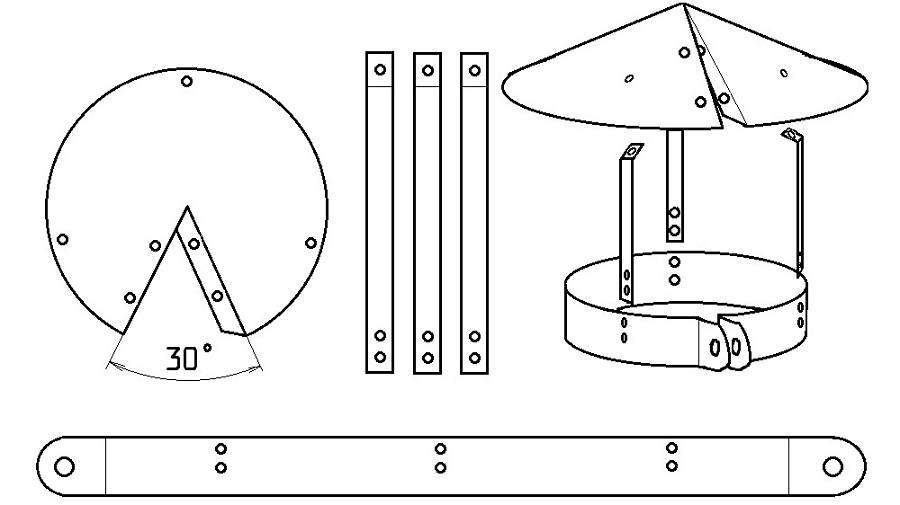

Като основа при изработката на чадъра могат да се вземат скиците. Конкретните размери на детайлите ще зависят от диаметъра на вентилационната тръба. Дължината на скобата от огъване до огъване е равна на дължината на обиколката на тръбата, намалена с 5 mm. Диаметърът на капака е равен на два диаметъра на тръбата.

Процесът на изработка не е сложен и не изисква специални умения:

• Първо върху лист метал с перманентен маркер нанасяме разчертаването на бъдещите детайли: скоба за закрепване към тръбата, три лапички за закрепване и чадър-капак. Изрязваме ги с ножици за метал;
• В скобата по краищата пробиваме отвори за стягащия болт. Придаваме на скобата форма на окръжност и огъваме ушите с отворите под ъгъл 90 градуса, вкарваме болта, фиксираме с гайка;
• Пробиваме в скобата три чифта отвори с размерите на нитовете за закрепване на лапичките през интервал от 120 градуса. Във всяка лапичка за закрепване на чадъра пробиваме три отвора: два от едната страна за свързване със скобата и един от другата за свързване с чадъра. С нитове закрепваме лапичките на скобата;

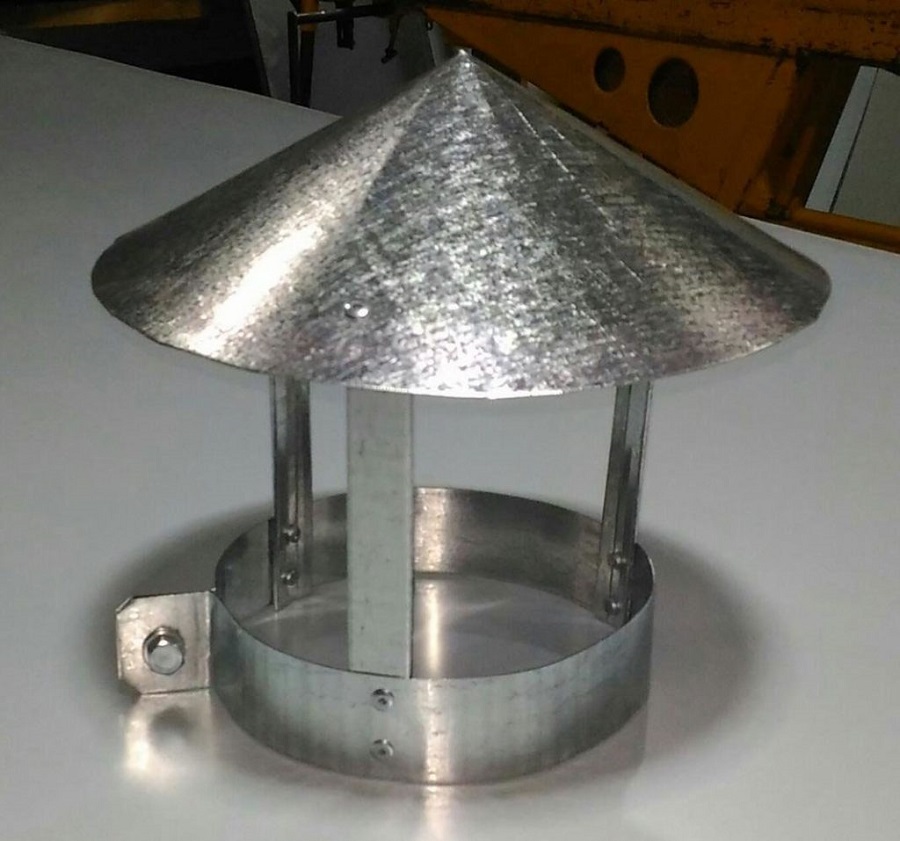

• Чадър-капакът се свива във форма на конус. В мястото на припокриване пробиваме няколко отвора и свързваме краищата на чадъра с нитове. През интервал от 120 градуса пробиваме по ръба на чадъра три отвора и свързваме с нитове с лапичките от скобата. Чадърът е готов.

Такъв чадър може да се изработи за вентилационни тръби от всякакъв материал и всякакъв размер. За монтиране на чадъра е необходимо да се постави със скобата върху оглавника на тръбата и да се затегне със стягащ винт с гайка.

За придаване на допълнителна естетика на капака-чадър и защита от корозия, той може да се боядиса в цвета на вентилационната тръба или покрива. За това ще подхожда всяка боя за метал за външна употреба, тъй като вентилационният чадър не е подложен на въздействие на високи температури.

Ако сте решили да монтирате чадър от фабрично производство, тогава е необходимо да изберете изделие, подходящо за вашата вентилационна тръба по размер и начин на свързване.

Избор и монтаж на изпускателен дефлектор

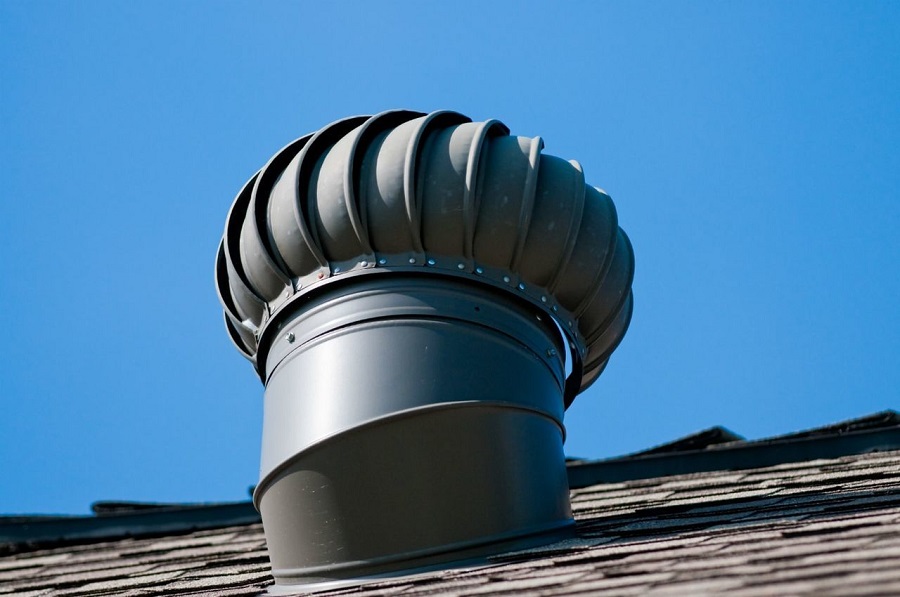

За разлика от чадъра, самостоятелното изработване на красив и безупречно работещ турбинен дефлектор е доста сложно. Въпреки това, ако се запасите с търпение, достатъчен за рязане и клепане на метал комплект инструменти и проверена кройка на лопатките, това е напълно възможно.

Ако няма желание да се занимавате с точно кроене, то комплекти за сглобяване на турбинен дефлектор активно предлагат китайски търговски сайтове. На клиента на такъв комплект ще му трябва просто да сглоби всичко според инструкциите и да постави нитове на всяка лопатка.

Дефлектори-турбини, произведени в заводски условия, са оборудвани с лагери, които осигуряват лесно въртене. Такива чадъри са добре балансирани, което изключва триенето на частите по време на работа и осигурява уверен старт дори при най-лек вятър.

За правилния избор на дефлектор е необходимо да се вземат предвид два основни фактора:

• Съвместимост по диаметър и конструкция с вашата вентилационна тръба;
• Съответствие на дефлектора с климатичните условия на района, в който ще работи.

Първият показател ви гарантира плътно и надеждно закрепване на вентилационния чадър на изпускателния отвор.

Поради голямата площ на обдуване дефлекторът изпитва силни ветрови натоварвания, затова при монтажа му е необходимо да се закрепи надеждно. Също така съединението между вентилационната тръба и дефлектора не трябва да има празнини, поради които вентилационният капак може да се измести.

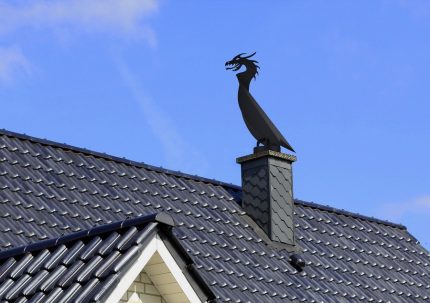

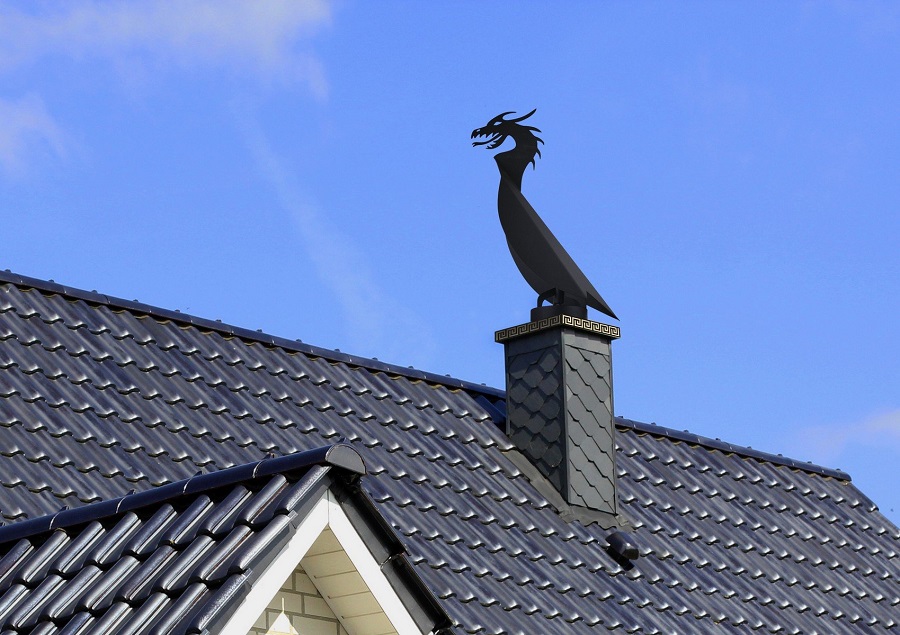

Оригиналният дефлектор флугер освен подобряване на тягата и защита от атмосферни влияния може да подчертае уникалността на дизайна на вашия покрив.

Климатичните условия също са много важни. Ако в района на вашето живеене често духат ветрове, то в инсталирането на турбинни дефлектори и капаци под формата на флугери за изпускане няма никаква необходимост. Те са необходими там, където се изисква усилване на тягата по всички възможни начини.

Въпреки това те не могат да работят ефективно в райони с чести снеговалежи и колебания на температурата около нула градуса, тъй като ще се покриват с ледена кора, ще загубят подвижност и няма да могат да се адаптират към посоката на вятърния поток.

Дефлекторите ЦАГИ и Волперт макар и по-малко ефективни при създаване на тяга при вятър, но нямат в състава си въртящи се части, които се страхуват от заледяване. Такива дефлектори не се нуждаят от обслужване и имат по-ниска цена.

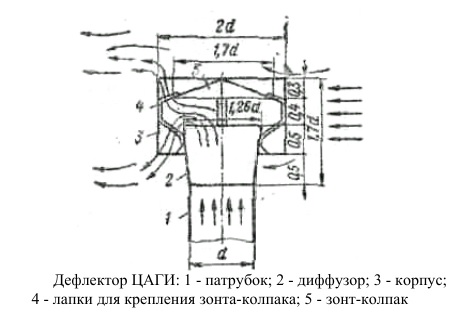

За да се осигури правилното движение на въздушните потоци на вентилацията и вятъра и усилване на тягата при изработката на дефлектор ЦАГИ е необходимо да се спазват правилните размери на неговите елементи. Тези размери на първо място зависят от диаметъра на вентилационната тръба, затова могат да се изчислят самостоятелно.

Ако сте избрали правилно дефлектор за вашата вентилационна тръба, то неговият монтаж няма да създаде трудности. Дефлекторите се закрепват на вентилационната тръба, като правило, с хомути или самонарезни винтове.

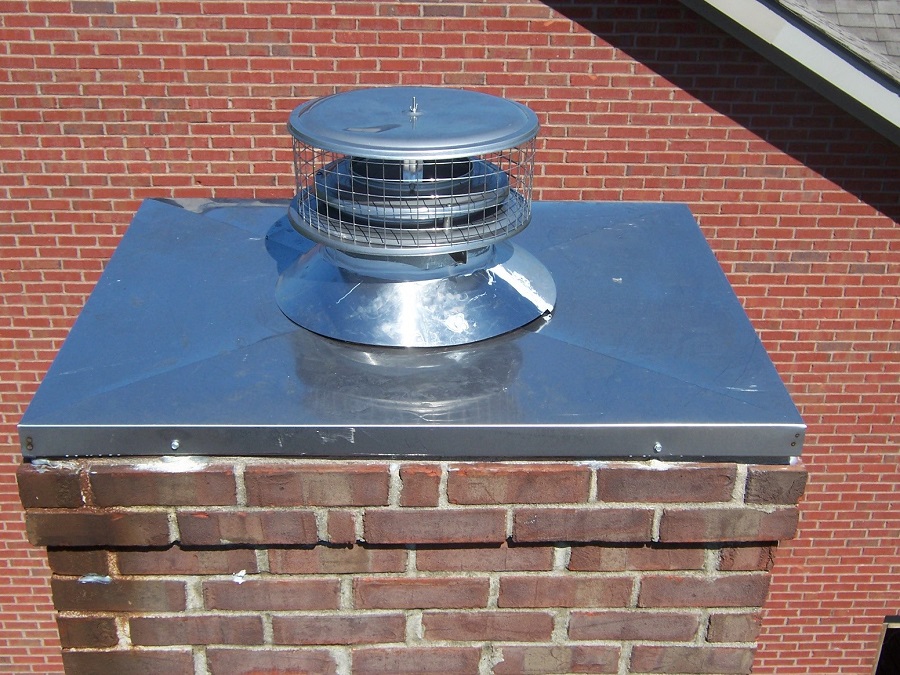

За монтаж на дефлектор на вентилационна тръба с квадратно или правоъгълно сечение използвайте преходна плоча, която може да се закупи с дефлектора или да се изработи самостоятелно.

Когато избирате дефлектор със сложна конструкция за изработване на вентилационна шапка, погрижете се да имате възможност за удобното ѝ обслужване на покрива. В крайна сметка дори най-простата шапка може да изисква периодично почистване от скреж или смазване на въртящите се части.

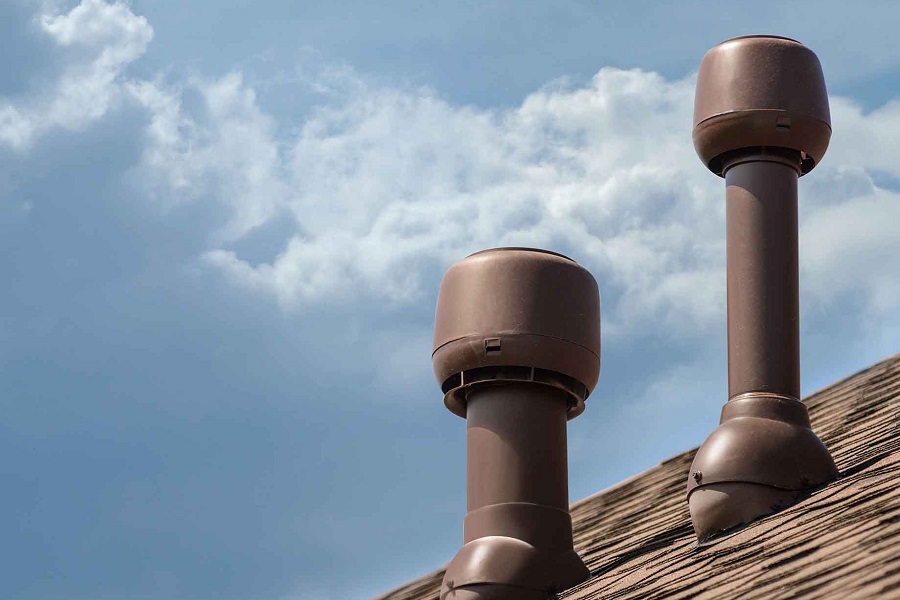

Приложение на готови вентилационни изходи

Ако нямате желание да навлизате в тънкостите на работата на вентилационните капаци и за вас е важен привлекателният външен вид на вентилационната шапка на вашия покрив, тогава трябва да обмислите инсталирането на готов вентилационен изход.

Конструкцията на дефлектора за изграждане на вентилационен изход е проектирана за диаметъра на изпускателната тръба, към която устройството се свързва. За да изберете подходящ вентилационен изход от фабрично производство, трябва само да знаете диаметъра на вентилационната тръба и материала, от който е направен покривът.

Такива изходи се произвеждат в заводски условия и представляват напълно готови за монтаж комплекти вентилационни шапки.

В състава на такъв изход влизат:

• Проходен възел, осигуряващ херметичност на връзката с всякакъв покрив;
• Изолиран вентилационен изход, издигащ се над покрива;
• Дефлектор, осигуряващ защита и подобряващ тягата;
• Шаблон за улесняване на монтажа.

Монтажът на вентилационен изход не създава трудности дори за начинаещи.

На необходимото място в покрива се изрязва отвор, върху който отгоре с уплътнител и самонарезни винтове се монтира проходният възел. След това към проходния възел се закрепва изолиран изход с дефлектор. Накрая изходът под покрива се свързва с изпускателната тръба на вътрешната вентилационна система.

За подобряване на тягата изберете вентилационен изход с турбинен дефлектор. За да монтирате такава вентилационна шапка на покрива вертикално, завъртете горната част на корпуса ѝ спрямо основата. След като изберете необходимия ъгъл, фиксирайте положението с самонарезни винтове.

Използването на готов вентилационен изход ще улесни избора ви и ще ви позволи да направите правилно вентилационна шапка за изпускане дори със собствените си ръце.

С нюансите и инструкциите за изработване на дефлектор за комин ще ви запознае следващата статия, чиято информация също може да се вземе за основа от тези, които са решили да направят шапка за изпускане със собствените си ръце.

Изводи и полезно видео по темата

Видеото показва разликата в тягата на вентилационните тръби с дефлектор-флюгер и без него:

С принципите на работа и устройството на различни дефлектори ще ви запознае следващият клип:

В това видео е показан процесът на изработване на дефлектор:

Правилният избор заедно с компетентното инсталиране на вентилационния дефлектор (гъба) са от съществено значение за създаване на стабилна тяга в системата за обмен на въздух. Освен това всеки от вентилационните капаци предотвратява навлизането на валежи, прах и чужди предмети в каналите на системата.

Най-простата гъба-дефлектор на Григорович може да се изработи самостоятелно във форма на чадър. Ако искате да осигурите стабилна тяга както при тихо време, така и при ветровито, монтирайте на вентилационната тръба дефлектор или купете готова фабрично произведена вентилационна гъба.

Разкажете как сте сглобили и/или монтирали капака на изпускателната вентилационна тръба със собствените си ръце. Споделете известни само на вас технологични тънкости и модели на вентилационни капаци. Моля, оставете коментар в блок-формата по-долу, публикувайте снимки по темата на статията и задавайте въпроси.
