Възли за преминаване на вентилационни изпускателни шахти: видове, особености на избора, приложението и монтажа на проходката

Всяка сграда, независимо от предназначението си, се оборудва с приточна и изпускателна вентилация. При ниска скорост на движение на въздуха се появяват влага, плесен, неприятни миризми. С течение на времето започва разрушаване на носещите елементи, намалява експлоатационният срок на съоръжението, излизат от строя различни инженерни комуникации.

За да работи системата без прекъсвания, в каналите да не прониква влага, се монтират проходни възли на вентилационни изпускателни шахти. Точките на засмукване и изпускане на въздуха се разполагат на най-високите места. Често за техния монтаж се избира покрив. Но какво представляват тези възли и как правилно да се монтират?

За това ще поговорим подробно в нашата статия – ще разгледаме разновидностите на възлите, особеностите на тяхното приложение, технологиите за извеждане на вентилацията през покрива. Тази информация ще помогне да се избегнат грешки, които се допускат от неопитни потребители при избора на елементи и техния монтаж, което води до поява на сериозни дефекти и нарушаване на работата на цялата система.

Особености на проходните възли на вентилацията

Изпускателната вентилация в частна къща и малка обществена сграда може да бъде представена от сложна, разклонена система от въздуховоди. Те могат да бъдат обединени в общи канали или изведени навън самостоятелно.

За да може отработеният въздух да напусне сградата безпрепятствено, в покрива трябва да бъде направен проходен отвор. Такъв проход се нуждае от изолация, качествено уплътнение, извършване на други мероприятия по обустройство.

При наличие на недостатъци в процеса на преминаване на изпускателната вентилация през покрива се появява възможност за проникване на стопени и дъждовни води под изолационния материал, образуване на студени участъци. В резултат на това се разрушават дървените и металните елементи на покривния пакет, покритието се поврежда много по-рано от предвиденото време.

Също така не по-малко важно е да се изключи вероятността от образуване на конденз. Капчици влага се появяват в резултат на разликата в температурите на топъл, влажен въздух, намиращ се във вътрешната част на помещението, и външната част на въздуховода, откритата част на покрива, охладена от уличния въздух.

Всички канали на смукателната вентилация задължително имат изход навън. Това позволява лесно да се изхвърля отработеният въздух от помещението.

Инсталирането на възли за преминаване на вентилационни шахти позволява да се решат подобни проблеми. Те помагат да се изведат отработените въздушни маси, без да се нарушава покривната система.

Конструкционни елементи на проходния възел

Конструктивно, проходният възел се състои от следните елементи:

• отвори в покрива, точно съответстващи на вентилационния канал;
• отсечка на въздуховода, оборудвана с изолация;
• долна част, в която се намира уплътнителен кожух – неговата задача е да създаде около отвора платформа, херметично свързана с покривното покритие.

За основен елемент на такъв възел се счита проходката – вентилационни приспособления, които осигуряват функционалността на възела.

Проходките се изработват от различни материали. Еластичните модели се изпълняват от здрава гума и други гъвкави материали. Те лесно понасят негативното въздействие на атмосферните явления, устойчиви са на силно ултравиолетово лъчение, промени във влажността и температурата. Основното предимство на изделието се счита наличието на гъвкав ръкав, който позволява промяна на формата.

Принадлежностите за преминаване на вентилация могат да бъдат изработени от различни материали. Въпреки това най-голяма популярност се радват еластичните конструкции. Те могат да бъдат използвани на покриви от различен тип.

Гумени проходки се прилагат на покриви с различен наклон. При различните модели височината на ръкава се различава. Колкото по-голям е наклонът на покрива, толкова по-голям трябва да бъде ръкавът на проходката.

Пластмасовите изделия имат отлични експлоатационни характеристики. Те се отличават с дълъг експлоатационен срок, устойчивост на ниски температури, въздействие на ултравиолетово лъчение и влажност. За различни типове покриви се произвеждат проходки с разнообразни конфигурации.

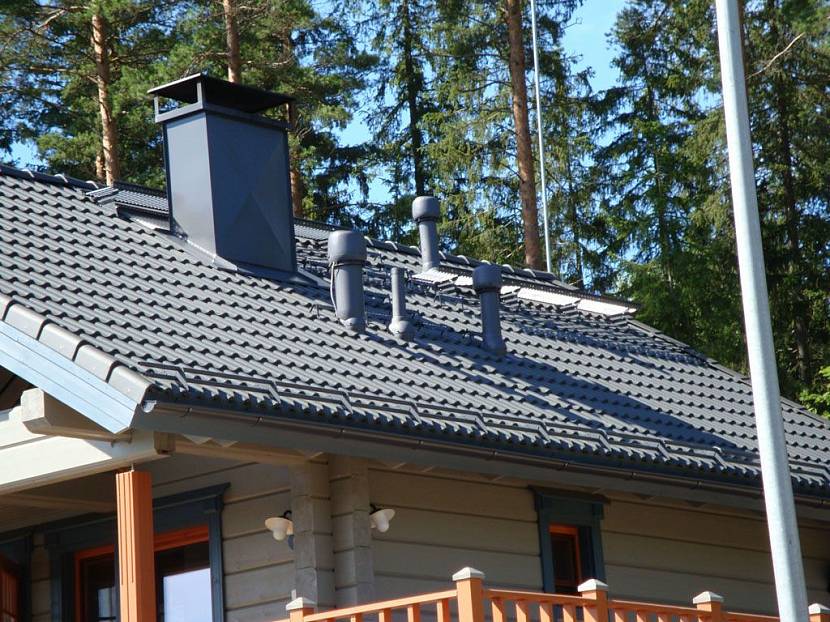

На покрива може да има няколко проходни възела, които осигуряват изхвърляне на отработения въздух от санитарни помещения, кухня, сутерен и други системи. Ако площта на вилата е малка, проходният възел може да бъде един.

Типови варианти на изпълнение на проходките

Относително наскоро вариантите за изпълнение на проходните възли бяха съвсем малко. Елементите се изпълняваха под формата на отсечки на въздуховоди с квадратно и кръгло сечение. Към тях бяха заварени монтажни шайби, а конструкцията имаше допълнително усилване благодарение на ребра за твърдост.

Проходният възел трябва да осигурява безпрепятствено преминаване на въздуха, херметичност, топлоизолация на съединенията, като в същото време не трябва да пречи на оттичането на валежите от покрива.

Възлите за преминаване се монтираха в стоманобетонни монтажни чаши – специални носещи конструкции. Чашите се закрепваха на покрива по време на строителството на сградата и бяха оборудвани с хоризонтална платформа, която позволяваше монтирането на опорните елементи върху повърхности с произволен наклон.

Благодарение на развитието на частното жилищно строителство разновидностите на възлите за преминаване, отличаващи се по характеристики и условия на експлоатация, станаха много повече.

Днес производителите предлагат:

• искробезопасни модели, използвани в смукателната вентилация на предприятия, които работят с лесновъзпламеняеми газове;
• изделия с клапан, оборудвани с пръстен за събиране на кондензат;
• модели без клапан.

Избирайки възел за преминаване без клапан, предназначен за смукателна вентилационна шахта, собственикът на къщата получава най-простото устройство. То ще бъде оптимално решение за постоянно работеща система, която не изисква периодична регулировка.

Клапан е необходим при необходимост от затваряне на достъпа на студен въздух – в периода, когато смукателната вентилация не работи.

Възлите за преминаване, оборудвани с клапани, се отличават с различни видове управление:

• ръчно – актуално за стабилно работещи системи, които не изискват постоянна корекция, и се осъществява с помощта на въже и противотежест, които позволяват регулиране на скоростта на въздухообмен в къщата;
• автоматично – осъществява се с помощта на електрозадвижване, при необходимост от честа промяна на режимите на работа на смукателната вентилация.

Приспособленията могат допълнително да бъдат оборудвани с пръстен за събиране на кондензат.

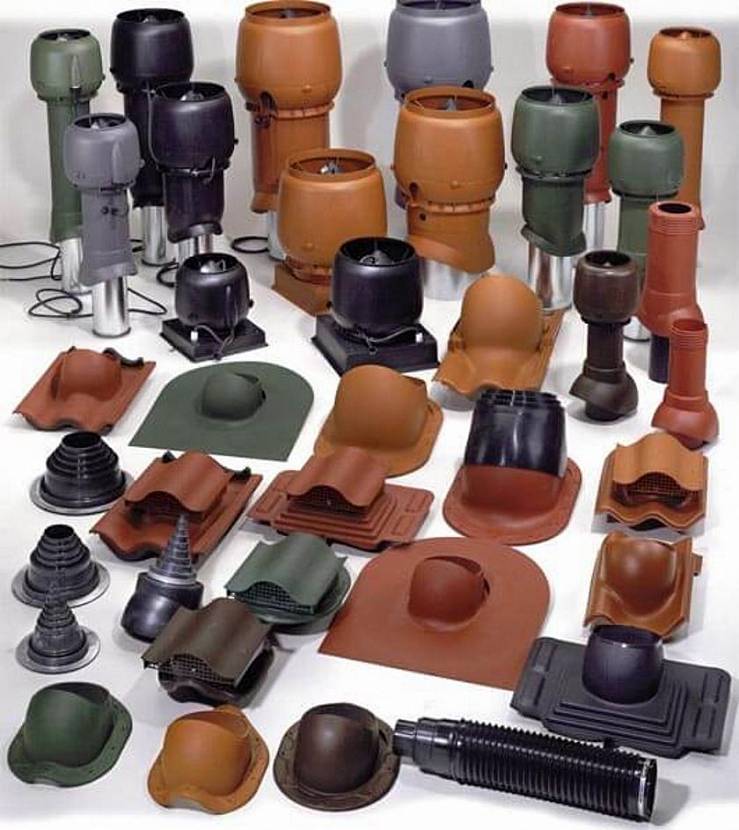

Широкият асортимент възли за преминаване за смукателни вентилации позволява да се избере изделие, което ще съчетава външно с оформлението на покрива. Различните модели се оборудват с присъединителни платформи с различен релеф, което значително опростява монтажа.

Днес в строителството се използват компоненти за преминаване, изработени от полимери или метал. Пластмасовите модели значително улесняват извършването на монтажни работи и намаляват разходите за поддръжка.

При използване на метални изделия, собствениците на къщи понякога се сблъскват с появата на шум, който се създава от въздушните потоци.

Препоръки за избор на проходка

Изборът на възел за преминаване се осъществява в зависимост от типа на въздуховодите, използвани при монтажа на смукателната вентилация.

По форма те биват:

• квадратни;
• кръгли;
• овални;
• правоъгълни.

Моделите се отличават и по размер на сечението. За осигуряване на хидроизолация приспособленията се оборудват с присъединителни платформи, които се монтират преди покривът да бъде покрит. Например, при монтажа на възел за преминаване на покрив от метални керемиди задължително се използва фолирана хартия и се извършва запълване на всички отвори с уплътнител.

При избора на проходен възел трябва да се спирате на изделия от местен производител, както и на вносни модели, адаптирани за използване в климатичните условия на вашия регион.

Изборът на проходния възел се осъществява на етапа на проектиране в съответствие с изискванията на конструкцията на изпускателната вентилационна система и особеностите на нейната експлоатация.

Отделни модели са оборудвани с изолирани клапи, които изключват вероятността от заледяване. Това осигурява непрекъсната работа на автоматиката по време на силни студове.

Като профилактика проходният възел трябва редовно да се преглежда, за да не се допуска:

• наличие на механични отпадъци вътре в клапата;
• затруднение на въртенето на подвижните елементи;
• липса на луфт между клапата и корпуса, разстоянието между тях по-малко от 2 mm;
• нарушаване на целостта на уплътнителите, накладките;
• поява на пукнатини, други механични повреди във вътрешната и външната част.

При наличие на горепосочените нарушения проходният възел подлежи на подмяна.

Също така при избора на проходен възел е важно да се различават приспособленията за изпускателна вентилация от устройствата за комини. Вентилационната система се използва за изхвърляне на отработените въздушни маси, а през комина се отвеждат нагорещените продукти на горене, затова такъв проходен възел се нуждае от допълнителна противопожарна защита.

Правила и особености на монтажа на проходния възел

Планирайки самостоятелен монтаж на проходния възел, е важно да се вземат предвид правилата за неговото изграждане, да се отчетат редица нюанси и да се осигури при инсталирането:

• херметичност – свързващият фланец трябва плътно да прилепва към повърхността, за да се изключи попадането на влага във вътрешните слоеве на покрива;
• липса на прегради за дъждовна, топяща се вода – особено важно в междусезония, по време на размразявания, когато останалата в цепнатините влага през нощта замръзва, разширявайки луфтовете, нарушавайки целостта на покритието и общата херметичност на покрива;
• топлоизолация на конструкцията – което ще позволи да се избегне образуването на конденз, който постепенно ще разрушава гредите и другите елементи на покривната система.

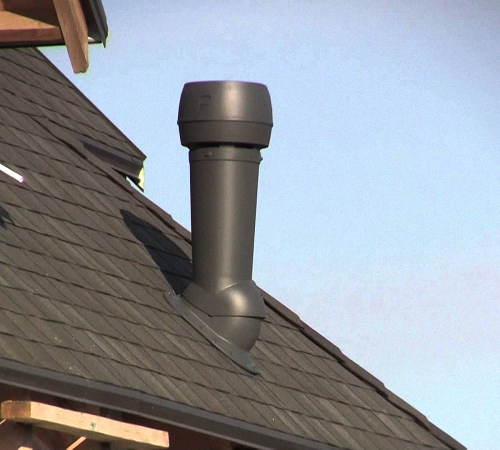

В горната част на проходния възел се намира дефлектор. Той предотвратява попадането в изпускателния канал на птици, дребни отпадъци, влага.

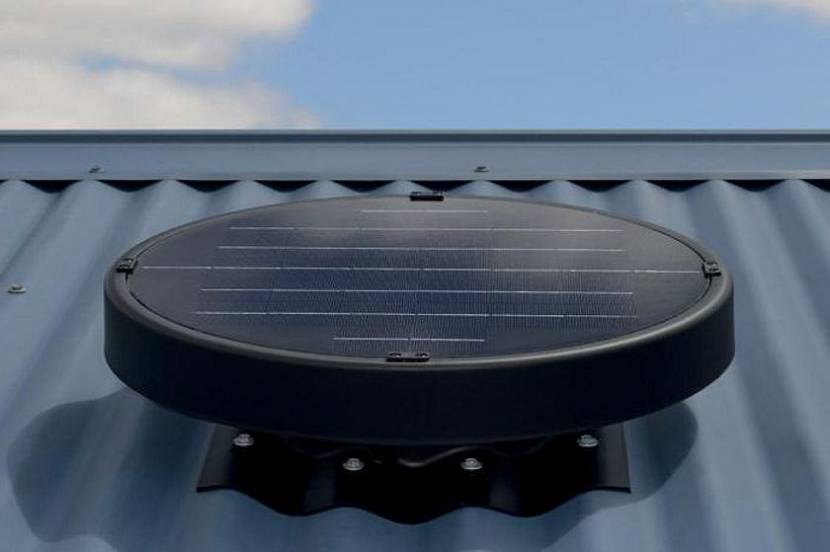

Голяма част от дефлекторите имат приблизително еднакъв външен вид. За желаещите да се откроят, производителите предлагат уникални конструкции.

В отделни модели проходни възли, предназначени за изпускателни вентилационни канали, дефлекторът се изпълнява под формата на широка клапа, защитаваща въздуховода.

Изборът на технология за инсталиране на проходния възел зависи от особеностите на покривния материал, ъгъла на наклон и други технически характеристики на покрива. Всички действия в процеса на монтажа са насочени към създаване на отвор, съответстващ на размера на въздуховода, неговата херметизация и изолация.

Общият ред на монтаж включва следните етапи:

1. Маркиране на повърхността – диаметърът на отвора се прави с няколко сантиметра по-голям от въздуховода. За целта може да се вземе парче тръба или да се направи шаблон, който повтаря формата на изпускателния канал. Като поставите въздуховода към покрива, трябва да го очертаете с малък запас.
2. Създаване на отвор – проходът се оформя с помощта на технология, съответстваща на вида на покривния материал. Например, при оформяне на отвор от профилирана ламарина не се използва ъглошлайф. С електродрелка се пробиват отвори по периметъра, които впоследствие се свързват с ножици за метал и ножовка.
3. Подрязване на слоевете изолация – това се прави внимателно, за да не се наруши конфигурацията на покривния пакет. Проходът се вкарва в получения отвор и се изолира.
4. Закрепване на възела – монтираният възел се закрепва здраво на повърхността на покрива.

Една особеност – специалистите не препоръчват използването на ъглошлайф за създаване на отвор в такъв покривен материал като профилираната ламарина, тъй като по време на работа се появяват искри. Огънят прогорива микроотвори в покритието. Веднага те не се виждат, но с течение на времето на повредените места се появява корозия.

Ако вашият покривен материал е в състояние да издържи на въздействието на искри и планирате да направите отвор за извеждане на вентилационния канал с помощта на ъглошлайф, препоръчваме ви да се запознаете с правилата за безопасна експлоатация на ъглошлайфа.

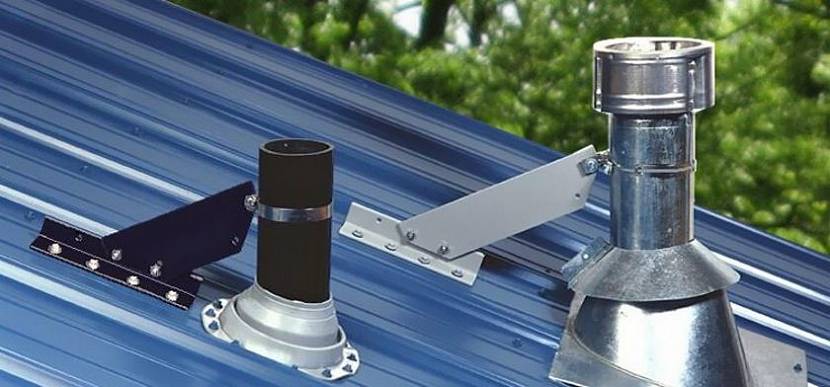

Вариант #1 – извеждане на вентилацията върху твърд покрив

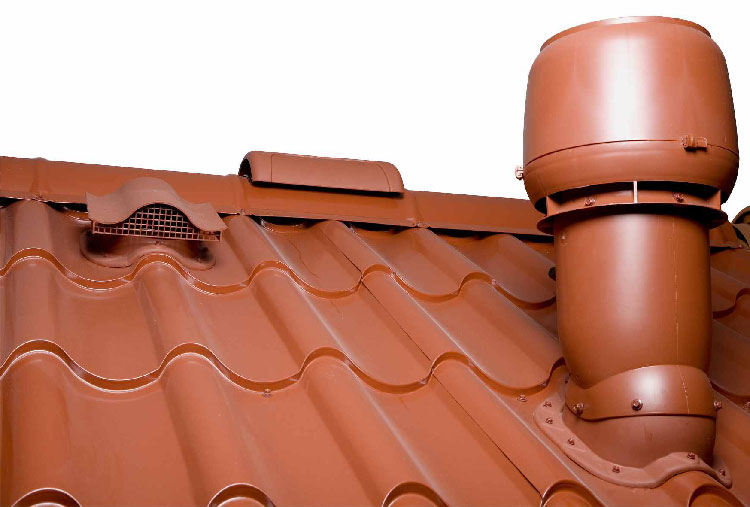

Най-често строителите избират метални керемиди за покритие на покрива. Затова ще разгледаме технологията за монтаж на проход на примера на този материал.

Монтажът на проходния възел за изпускателна вентилация на твърд покрив се препоръчва да се извърши след завършване на инсталацията на вентилацията и монтажа на покривното покритие

Първо се извършва маркиране на покрива: възелът за извеждане на изпускателната вентилация трябва да бъде разположен между гредите. Често вентилационният канал се монтира на мястото на хоризонталното съединение на два листа покривен материал. Горният лист ще покрие плочата на точката на проход, а долният – ще премине под плочата.

Първо от вътрешната страна се определя мястото на разположение на прохода. Лесно е да го отбележите, като пробиете отвор в метала. От външната страна трябва с маркер да отбележите мястото на предвидения отвор. За целта се използва шаблонът, който се намира в комплекта на проходния възел.

След маркирането може да се пристъпи към създаване на отвор. За работа могат да се използват ръчни или електрически ножици за метал. След като отворът в металните керемиди е създаден, той се пренася върху вътрешните слоеве на покрива.

След приключване на работата мястото на монтаж се почиства от дребни отпадъци и стърготини и се обезмаслява старателно. На местата на предвиденото закрепване се пробиват отвори за самонарезни винтове.

Следва редът за монтиране на проходния елемент. Първо се монтира уплътнителят – уплътнителният елемент се поставя на мястото на закрепване, внимателно се притиска според релефа на покрива. Долната му част се обработва с херметика, който е включен в комплекта, и се притиска силно към подготвения отвор. Излишният херметик се изстисква изпод гумената лента и се нанася върху местата на съединяване.

След това върху уплътнителната гума се поставя проходният елемент и се закрепва с винтове. Последният етап е монтирането на вентилационната тръба за изсмукване и свързването ѝ с каналите, които минават в къщата. Външната част на канала се оборудва с капкоотводници, дефлектори и чадъри, които осигуряват защита.

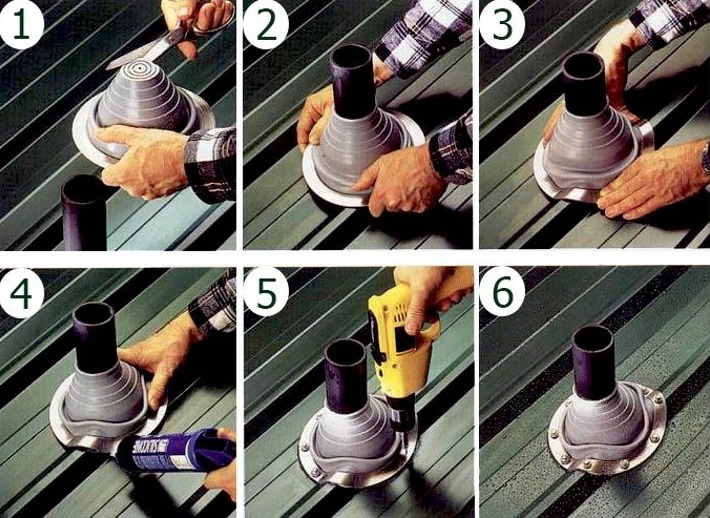

Ред за монтаж на проходния елемент: 1) подгответе проходния елемент; 2) монтирайте го на изходящата тръба на въздуховода; 3) внимателно притиснете проходния елемент според релефа на покрива; 4) закрепете към повърхността с херметик, притиснете добре по периметъра; 5) закрепете с винтове; 6) залейте всички места на съединение с херметик.

За да се осигури непрекъсната работа на изсмукващата вентилация през зимата, е важно да се погрижите за топлоизолацията. Наличието на изолация ще изключи вероятността от образуване на конденз и замръзване на тръбата. Монтажните нюанси и препоръки за избор на вентилационна тръба за покрива сме представили в този материал.

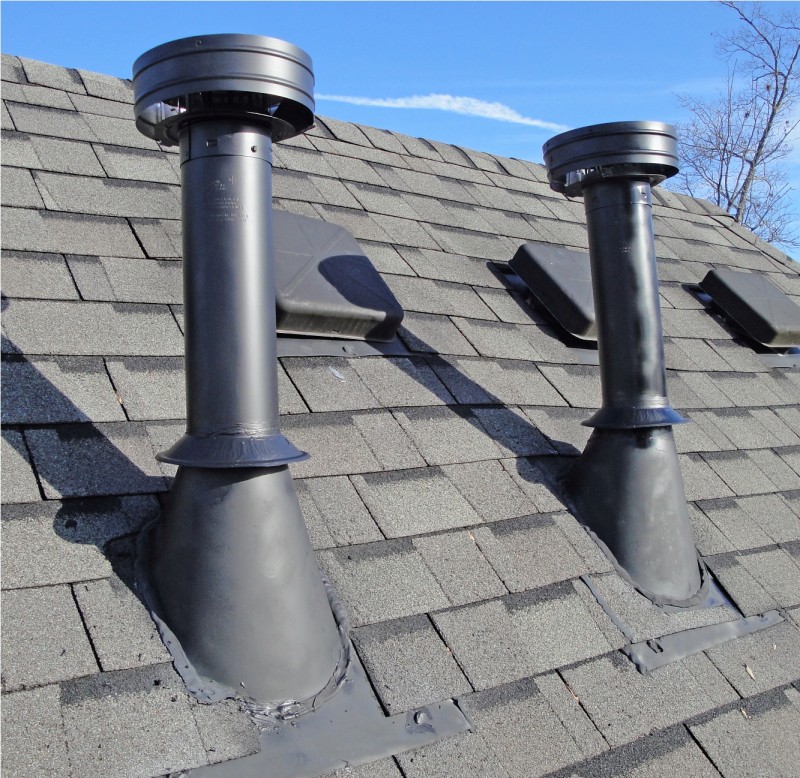

Вариант #2 – извършване на работи върху мек покрив

Технологията за монтаж на изходния възел за изсмукваща вентилация върху мек покрив се осъществява аналогично. Много специалисти отбелязват, че извършването на монтажа е малко по-лесно поради липсата на релеф от изкуствен покривен материал. По време на оформяне на възела не е необходимо точно да се повтарят всички извивки на покритието, достатъчно е плътно да се приложат елементите към повърхността и да се осигури качествена изолация.

Професионалният подход и точното следване на инструкциите по време на изпълнение на монтажните работи – всичко това ще помогне да се създаде идеална изсмукваща вентилационна система със собствени ръце.

По време на монтажните работи трябва да се обърне специално внимание на херметичността на фугите и шевовете. Те се обработват внимателно. Ако водата намери пролука в конструкцията, тя ще причини щети. Дори когато влагата не прониква през всички слоеве на покривната конструкция, тя замръзва в пукнатините, разширявайки ги до значителни размери. Обработвайки всички елементи с херметик, лесно се намаляват рисковете от течове и се осигурява дълъг експлоатационен живот на покрива.

Ако сте решили да монтирате проходния възел сами, препоръчваме ви да се запознаете и с вариантите за закрепване на висока тръба в покрива и основните грешки, които най-често се допускат от неопитни монтажници.

Изводи и полезно видео по темата

Извеждането на смукателния вентилационен канал през покрива крие риск от течове и нарушаване на херметичността на покривната конструкция. Ето защо е важно да се избере правилното оборудване за обустройване на проходния възел и да се следват инструкциите по време на монтажа. Видеоклиповете по-долу ще Ви помогнат да изберете оптималния модел и да избегнете грешки по време на инсталирането му.

Професионалистите ще споделят тайните на правилния избор на покривна проходка. След като гледате видеото, лесно ще изберете модел за метални керемиди или профилирана ламарина с всякакъв профил, както и изделие за меки покривни материали:

Видеото подробно разказва за етапите на работа с метални керемиди. Интересно е, че проходката се монтира на съединението на листовете:

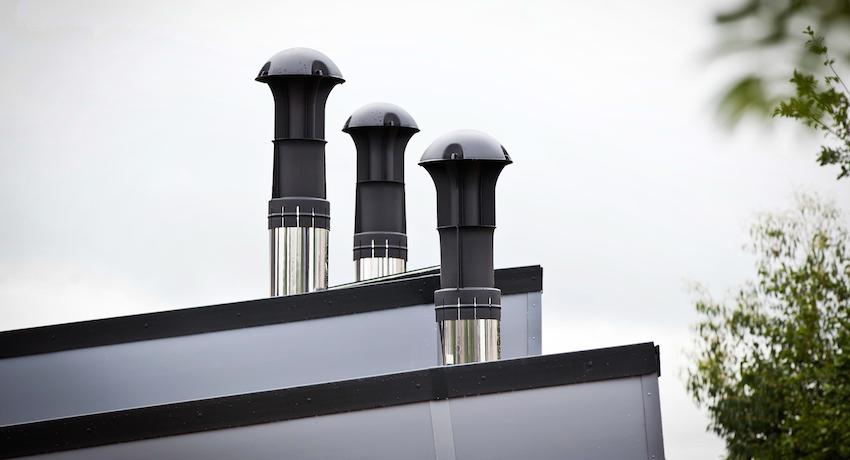

Монтаж на няколко проходни възела за смукателна вентилация на плосък покрив.

От представения материал става ясно, че не се срещат особени трудности при извеждането на вентилационни канали през покрива. Повечето необходими инструменти присъстват в арсенала на всеки домашен майстор, а производителите предлагат проходните възли в пълна комплектация, като ги снабдяват както с крепежни елементи, така и с качествен уплътнител.

Ако вече имате опит в извеждането на смукателна вентилация през покрива, споделете го в коментарите. Ако тепърва планирате извършването на дейностите или имате въпроси, задайте ги на нашите експерти и на другите посетители на сайта – блокът за обратна връзка се намира по-долу.
