Монтаж на вентилатори на покрива: особености на инсталиране и закрепване на покривни вентилатори

Чистотата на въздуха в жилищни и работни помещения е изключително необходима. Съгласете се, застоялата атмосфера в дома е много неприятна. Смяната на въздушния обем обаче се постига не само чрез приток на въздух, но и чрез отвеждането му извън стените на сградата. И с последната задача смукателните вентилационни системи често не се справят.

Съвременните постройки, независимо дали са многоетажни офис комплекси, жилищни обекти, спортни комплекси или промишлени цехове, се състоят от просторни помещения с високи тавани. За редовна смяна на въздуха в тях е необходима принудителна смукателна вентилация чрез няколко вентилационни уреда от покривен тип.

Ще разкажем как се избира вентилационно оборудване, как се извършва монтаж на вентилатори на покрива и защо не може да се мине без стакан тук.

Особености на покривните вентилатори

Тези уреди са предназначени само за поставяне на покрива. Те са най-ефективни в системите за принудителна вентилация на обекти с голяма площ. След като се извърши инсталиране на покривни вентилатори на сградата с интегриране в системата на въздуховодите, или без това (например над залата на летището), ще се реши проблемът с отстраняването на замърсения въздух.

Вентилационните инсталации са способни да отвеждат от обслужваните големи помещения задимен, отработен (с примеси, неприятни миризми), замърсен с газове и наситен с влага въздух. Прилагането на покривни вентилатори е възможно както за всякакви надземни, така и за някои подземни обекти.

Вентилационните уреди, разположени на сградите, в зависимост от начина на улавяне и отвеждане на въздуха се делят на аксиални, радиални и диагонални.

Видове вентилиращи конструкции

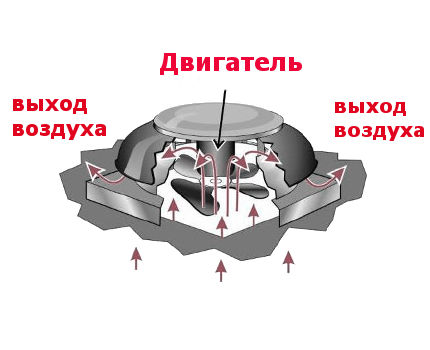

Аксиални вентилатори. Съчетават простота на конструкцията, надеждност на работа и лесно обслужване. Конструкционната издръжливост позволява еднакво ефективно да се използват както за въздухообмен, така и при създаване на противодимна вентилация, както и за подпор на въздух при пожар (работят при температура на въздушния поток над 400^оС).

Благодарение на простата си конструкция аксиалните (аксиални) вентилационни инсталации лесно се справят с отвеждането на високотемпературна и агресивна въздушна среда

Уредите притежават висока устойчивост на химичните съединения в състава на отстранявания въздух, което позволява да се извърши закрепването на аксиалните вентилатори на покрива на промишлени обекти от фармацевтичната и химическата сфера на дейност.

Към тази група спада повечето битови вентилатори: канални уреди, устройства, монтирани в стенни приточни и изпускателни клапи, вентилатори за бани, комбинирани и отделни санитарни възли.

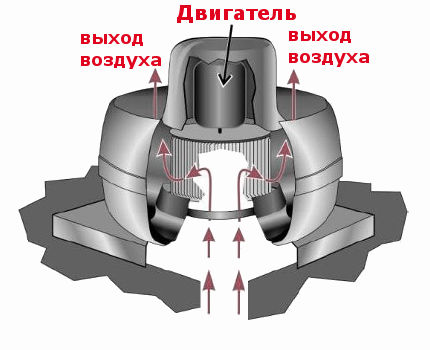

Радиални вентилатори. За тези вентилационни уреди е характерен корпус-охлюв, който насочва въздуха под прав ъгъл към лопатковото колело с центробежно въртене. Те могат да прокачват въздушни обеми, съдържащи механични замърсители в концентрация до 100 mg/m³, и да отстраняват надеждно въздуха дори при силни ветрове.

Характерното изграждане на лопатките осигурява на уреда висока производителност, но също така – висок шум. Затова радиалните покривни вентилатори се използват основно на промишлени обекти. Температурата на отстранявания от радиалния уред въздух трябва да бъде под 80^oC.

Въпреки че тези вентилационни уреди могат да работят в доста меки условия, това се компенсира от високата им мощност.

Диагонални вентилатори. Тези вентилационни уреди представляват комбинация между модели от аксиален и радиален тип. Тяхното смукателно работно колело поема въздуха в аксиална посока, а преди изхвърлянето на въздушния поток го отклонява на 45^o. Това дава увеличение на мощността за сметка на центробежната сила, характерна за радиалните вентилатори.

Съвместяването на качествата на аксиалните и радиалните покривни вентилационни инсталации осигурява на диагоналните модели КПД до 80%. При достатъчна мощност радиалните покривни вентилатори са относително компактни и нискошумни.

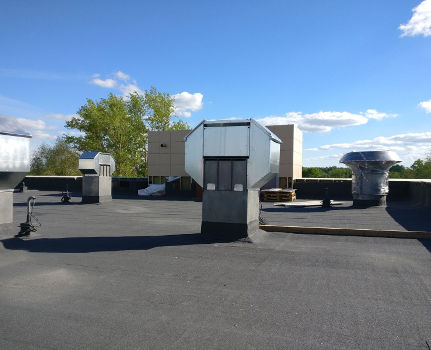

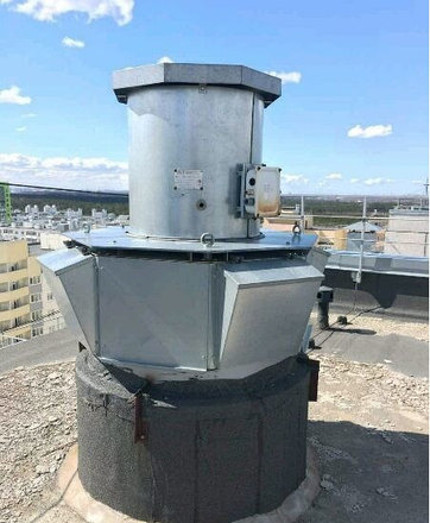

Възли за преминаване на плосък стоманобетонен покрив

Извеждането на вентилационните канали през слоевете на покривния „пай“ на плоските покриви е възможно само при използване на специален технически възел за преминаване на покрива.

Този конструктивен елемент компенсира натоварвания от динамичен и статичен характер, оказвани от работещия вентилационен уред. Също така готовият възел за преминаване опростява хидроизолационните работи в сектора на изхода на вентилацията.

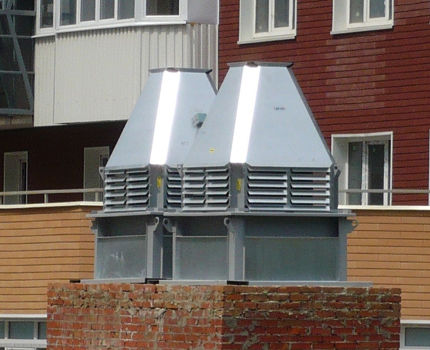

Удобството на тухлената конструкция като шахта е възможността за зидане на мястото на монтаж на вентилационния уред. Въпреки това, по отношение на качеството на хидроизолацията и удобството на инсталиране на вентилатора, тухлената шахта отстъпва както на стоманата, така и на стоманобетона.

Върху стоманобетонни горни плочи, сглобени от плочи или излети в кофраж върху профилирана ламарина, възлите на преминаване могат да бъдат изградени от тухли, оформени с лентов фундамент или бетонова отливка. Външно това изглежда като повдигната над нивото на покрива вентилационна шахта, на чийто оглавник е монтиран вентилатор.

Подобна конструкция на възела за преминаване обаче е неефективна, тъй като създава затруднения с крепенето на вентилаторите и множество усложнения с хидроизолацията на прилежащите участъци.

Монтирането на смукателна вентилационна система върху стоманобетонна плоча позволява стоманобетонният възел за преминаване, който представлява подобрена версия на съветската серия СТ. Този продукт се състои от два стоманобетонни корпуса (стакана) – цилиндричен вътрешен и четири- или шестостенен външен паралелепипед.

Опорен е външният корпус. Благодарение на ръбовете му е лесно да се хидроизолира по периметъра на съединението с основния покрив, покрит с рулонно покритие. Вътрешният корпус с форма на кръгла тръба е покрит отвън с топлоизолация. Външният корпус на възела за преминаване на покрива е оборудван с монолитни анкерни елементи за закрепване към стоманобетонната плоча на основата на покрива и към покривния вентилатор.

Стоманобетонните двукорпусни стакани могат да се монтират върху плочи и полегати склонове с висока носеща способност с наклон до 12^°. Необходимо е да се избере модел, който отговаря не само на параметрите на покривния вентилатор, но и с наклон на дъното, равен на действителния наклон на покрива. Теглото на двукорпусния стоманобетонен възел за преминаване на покрива надвишава 300 кг.

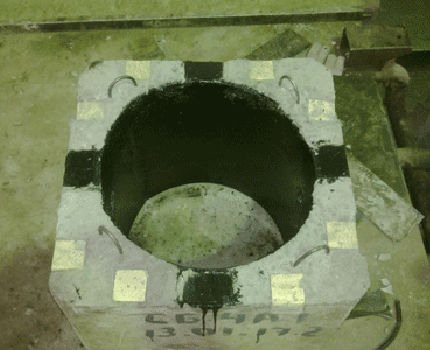

Монтаж на стоманобетонен стакан

Преди повдигането на корпусния възел за преминаване на покрива, видимите метални елементи и заваръчните шевове върху стоманобетонното изделие трябва да се подготвят – да се почистят, покрият с грунд, след това да се боядисат на два слоя с антикорозионен състав. Външната повърхност на външния корпус трябва да се шпаклова и да се нанесе атмосфероустойчива боя.

За повдигане на масивния корпус (около 300 кг) върху покрива са необходими въжета и автокран. Поставянето на външния корпус на монтажното място трябва да се извърши върху циментово-пясъчен разтвор M200.

Очевидните предимства на стоманобетонния корпус са относителната евтиност и устойчивост на вибрационни натоварвания. Недостатъкът му е значителното тегло, което ограничава областта на използване.

Анкерирането на стоманобетонния корпус към плочата на преградата се извършва с поставяне на закладни части. Ако закрепването се извършва към носещия покривен слой от стоманобетонни плочи, по-добре е да се направи проходен монтаж на корпуса, като се поставят опъващи прътови арматурни болтове в шевовете между плочите.

До стените на основата на монтирания корпус се изпълнява наклонена замазка с разтвор M150. За изолация на периметъра близо до възела за преминаване на покрива под замазката се поставя минерално-ватова плоча. Върху замазката се напластява слой от хидроизолационни рулонни материали.

По линията на съединяване на хидроизолационните материали с чашката, техните краища се застъпват върху стените на чашката, покриват се с престилка от поцинкована ламарина и се фиксират с поцинковани дюбели. Шевът по линията на прилепване на престилката към стените на стоманобетонната чашка се запълва с уплътнител (полиуретанов, тиоколов).

Инсталиране на покривен вентилатор в стоманобетонен стакан

Вграждането на покривни вентилатори в монолитни и плочести стоманобетонни подове на промишлени обекти се извършва с помощта на типични двукорпусни стоманобетонни чашки с вътрешен диаметър от 700 до 1450 мм и височина от 400 мм.

Напомняме ви, че преди монтажа на вентилатора, чашката трябва да стане конструктивна част от усилената стоманобетонна плоча на покривното покритие.

В горния и долния край на стоманобетонния възел за преминаване през покрива има дървени заложни части за закрепване към покрива и за фиксиране на вентилационната инсталация.

За закрепване на вентилатора в горната част на стоманобетонната чашка се замонолитват с цименто-пясъчен разтвор заложните анкерни болтове, а в долната - тръбички, през които се прекарват болтове за закрепване на поддона на вентилатора. След подготовката на анкерните закрепвания по върха на чашката се създава откос от разтвор M150.

Преди монтажните работи се извършва ревизионна проверка на конструкцията на вентилатора и неговия електродвигател. Проверява се хлабината между обечайката (или входния патрубок) и работното колело.

След това към патрубка на покривния вентилатор се закрепва обратен клапан, който автоматично се отваря по време на работа на вентилационната инсталация и затваря сечението на патрубка при нейното изключване.

Ако по проект към вентилатора се свързва мрежа от въздуховоди, патрубокът (първото звено) трябва да се присъедини към вентилационната инсталация преди нейния монтаж в стоманобетонната чашка. Въздуховодите се закрепват към строителни конструкции, като теглото им не трябва да въздейства върху вентилационния уред.

Последователност на монтажните работи

Предвид масивността на вентилационния уред, с него трябва да се работи много внимателно.

Редът на монтаж е следният:

• Вентилаторът с помощта на автокран или с използване на крикове ръчно се позиционира над чашката. Извършва се закрепване на виброизолационната част на вентилатора (ако уредът е оборудван с такава) с фабрични втулки и стопорни болтове;
• Вентилаторът се монтира върху чашката, по върха на която се поставя гумена подложка. В отворите на закрепващия фланец се вкарват анкерните болтове;
• Хоризонталността на положението на уреда се проверява с нивелир. Монтира се козирка. Гайките и контрагайките се навиват на анкерните болтове;
• Хлабината между горната част на чашката и обечайката (или патрубка) на вентилационния уред се запълва със строителен уплътнител.

В края на монтажа се настройва ходът на самоотварящия се клапан с противотежест. От виброизолаторите (ако има такива) на покривния вентилатор се свалят втулките и стопорните болтове, които преди това фиксираха виброизолиращите елементи при транспортирането на уреда.

Захранването се включва, оценява се здравината на връзката и свободното въртене на работното колело, след което се проверява правилното му въртене при стартиране (по стрелката).

Съвременните стоманобетонни чаши за монтаж на вентилатори имат удобно монтажно сечение – кръгли отвътре, квадратни отвън.

Подчертаваме, че поставянето на тава за кондензат през студените месеци е задължително. Отвеждането на събраната влага се осигурява от дренажен тръбопровод с диаметър 15-20 mm, свързан към муфата на дъното на тавата.

Универсални възли за преминаване на покрива

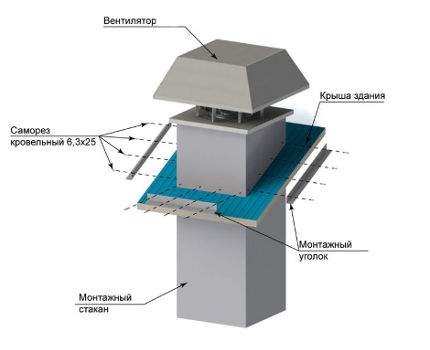

Тези чаши представляват сглобяеми стоманени конструкции от заварено квадратно тяло и лицеви панели с височина от 400 mm. Тези възли за преминаване могат да се използват както на твърди, така и на меки покриви, при всякакъв вид покривно покритие.

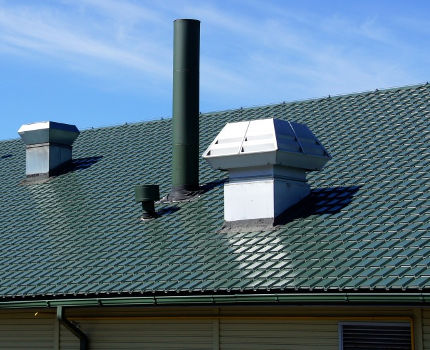

С универсални метални чаши могат да се комплектуват вентилационни системи при поставянето им на покриви с наклон до 30^о.

Важно е вентилационното устройство да се оборудва с чаша, която го повдига поне на половин метър от нивото на покрива. В противен случай влагата от натрупването на снежни маси може да проникне във вентилационния канал.

Опорните плочи, разположени отгоре и отдолу на чашата, се изработват от 10 mm стоманен лист. Допълнително усилване дават изпълнените върху опорните плочи ребра за твърдост. Конструктивните елементи на изделието се свързват чрез електрозаваряване, дебелината на шева е минимум 6 mm.

Корпусът на стоманения покривен възел за преминаване се монтира върху основа от U-образни профили, закрепена върху носещите елементи на покрива. В горната част на корпуса има заварени шпилки, чиито позиции съвпадат с монтажните отвори в основата на вентилатора.

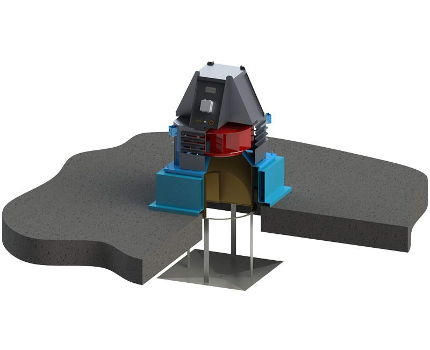

Двойните стени на чашата с дебелина 10 и 12 mm съдържат топло- и шумоизолационен материал. Също така се произвеждат модели без изолация вътре в стените. Между другото, при оборудване на сградата с вентилатор за димоотвеждане, металната чаша освен повишена огнеустойчивост може да изисква допълнителна външна топлоизолация.

В корпуса на стоманената чаша може да се монтира ламелен клапан или изолиран клапан, оборудван с електрозадвижване. Към въздуховода на долната част на възела за преминаване на покрива се присъединяват тава за кондензат и решетка, или изходна част на въздуховода.

Специфика на използване на метален стакан

Принципът на монтаж на стоманения възел за преминаване на покрива върху твърд покрив е практически идентичен с реда на инсталиране на стоманобетонната чаша. Нека разгледаме особеностите на сглобяване на метална чаша върху мек покрив.

Ако металната чаша се оборудва с възвратен клапан, то последният трябва да се монтира преди инсталирането на възела за преминаване на място. На клапана може да има транспортни болтови фиксатори – те трябва да се свалят. Забележете, че при опит да се постави клапанът върху монтирана чаша, най-вероятно той ще бъде изкривен.

Предимството на защитения с облицовки изолатор върху корпуса на стоманения стакан е минимизиране на кондензатните отлагания.

Монтажът на изделието се извършва върху подготвен отвор в покрива, съответстващ по размери на вътрешното сечение на стакана. Той се закрепва с анкерни болтове към носещата част на покрива или друга носеща опора, способна да го задържи и закрепи на позиция. Възелът на прохода винаги се поставя строго вертикално!

Окончателната херметизация, а именно циментово-пясъчна замазка на монтажната основа на стакана, полагане на топло-хидроизолационни слоеве, разполагане на контура на поли и престилки от поцинкована стомана и обтягащи хомути, се извършва според действителните условия на мястото на монтаж на металния възел на прохода (конструкция на покрива, разположение и материал на опората и др.).

Собственото тегло на стакана плюс масата на монтирания върху него вентилатор не позволяват да се закрепи конструкцията към покривния пакет. За тях закрепването към носеща опора е задължително.

Преди монтажа на вентилатора върху стакана е необходимо да се закрепи поддон, като се подготвят на страничните му стени отвори от 14 mm за болтови връзки.

Инсталирането на покривния вентилатор към металния стакан се извършва чрез закрепване на уреда на шпилки с помощта на гайки и шайби. След завършване на монтажа остава да се запечата контурът на пролуката между вентилатора и стакана със строителен уплътнител.

Хоризонталността на вентилатора се проверява с нивелир, това е задължително. Допуснатите при монтажните работи изкривявания ще повредят работата на вентилационната инсталация и ще съкратят нейния експлоатационен живот.

Изводи и полезно видео по темата

Последователност на инсталиране върху твърд покрив и принцип на радиалния вентилатор:

В какъв ред се осъществява монтажът на покривния вентилатор върху мек покрив:

Покривните вентилационни комплекси са проектирани за дълга експлоатация с минимално техническо обслужване. Въпреки това известно техническо обслужване все пак им е необходимо: проверка на здравината на съединенията (нитови, болтови, заваръчни), оглед на състоянието на боядисаното покритие на проточната зона на вентилатора и лопатките на работното колело, почистване от прах и замърсявания.

Поради това към оборудването на покрива трябва да се осигури свободен достъп под формата на защитени пътеки, позволяващи да не се уврежда „пакетът“ на покрива, особено мекия. За тази цел са подходящи рулонни постелки от пластмаса или гума.
