Монтаж на пластмасови въздуховоди за вентилация: ръководство за изграждане на система от полимерни тръби

С развитието на химическата промишленост на мястото на много метални конструкции дойдоха техните аналози от полимери. При строителството на индивидуални нискоетажни къщи приоритетен става монтажът на пластмасови въздуховоди за вентилация. Техните технически качества и технологични плюсове осигуряват превъзходство над използваните по-рано варианти.

Неподготвен човек би казал, че пластмасата отделя токсични вещества във въздуха, следователно е вредна за здравето. За да се уверите, че това съвсем не е така, и че съвременните полимерни материали имат европейски сертификати за качество и безопасност, ще помогне тази статия.

Ще разкажем за спецификата на устройството на вентилационна система от полимерни тръби. Ще ви запознаем със сортамента, ще дадем препоръки за избор. Самостоятелните домашни майстори ще намерят при нас информация за вариантите на разпределение и начините на свързване.

Материали за производство на пластмасови тръби

На строителния пазар предлагат вентилационни тръби от няколко вида полимерни материали.

На потребителя са предложени:

1. Тръби от поливинилхлорид (ПВХ) могат да работят в температурен диапазон от -30^о до +70^о Целзий. Прилагат се предимно в битовото и жилищно строителство за отопляеми и студени помещения. ПВХ – незапалим, термопластичен материал, температура на топене 165-200 градуса. Добър диелектрик. Вътре има гладка повърхност. Лошо понася студовете, при температура 15^о под нулата губи свойствата си.
2. Фторопластови вентилационни канали (ПТФЕ) притежават висока термоустойчивост, издържат на нагряване до 260^о Целзий. Въздуховодите се използват за транспортиране на въздушни смеси с високо съдържание на киселинни и алкални съставки. Фторопластът се прилага в промишлеността за изработка на вентилационни мрежи с висока якост.
3. Въздуховоди от полипропилен (ПП) се отличават с достъпна цена, добре противостоят на агресивни компоненти на въздушната среда: киселини, основи.
4. Полиетиленовите тръби (ПЕ или ПВД, ПНД) се отличават с лекота, гъвкавост, еластичност, но противостоят слабо на отрицателни температури. Материалът проявява неутрален характер, не влиза във взаимодействие дори с киселини. Полиетиленът не отделя вредни вещества, счита се за абсолютно безвреден.

Тръбите от полиетилен са проектирани за дълъг срок на експлоатация. Вътрешните гладки повърхности практически не оказват съпротивление на движещите се по тях въздушни потоци.

Европейските страни признаха ПП за технически остарял материал. В руската търговска мрежа все още могат да се закупят въздуховоди от полипропилен.

Тръбите от полипропилен се използват в магистрали за преместване на агресивни газове, причиняващи корозия на метала.

Покупката на изделия от този материал в жилищен дом ще бъде оправдана за приложение в помощни помещения или при недостиг на бюджетни средства.

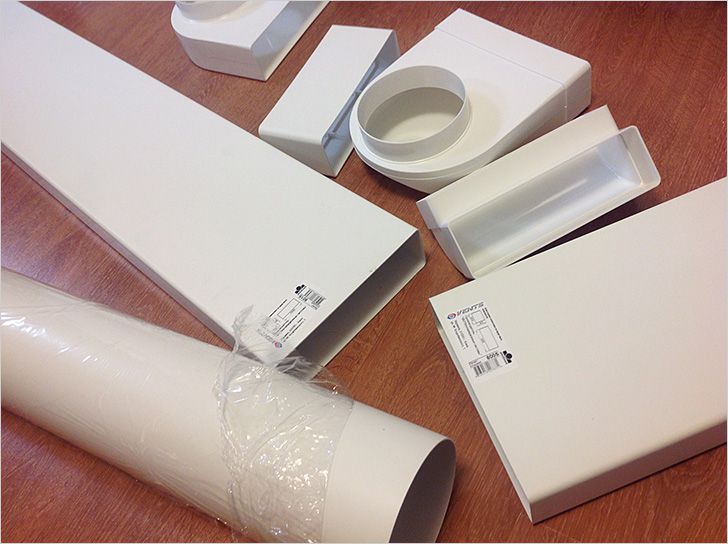

Сортамент по типоразмери и форма на сечението

Най-популярните в жилищното строителство ПВХ въздуховоди се произвеждат в два варианта:

• кръгли с диаметри на напречното сечение 100 мм, 125 мм, 150 мм, 200 мм;
• правоъгълни с габарити на напречното сечение 55 × 110 мм, 60 × 122 мм, 60 × 204 мм.

Пропускателната способност на кръглите вентилационни канали нараства с увеличаване на диаметъра. КПД на тръба с диаметър 125 мм е 1,5 пъти по-високо от това на тръба с диаметър 100 мм, а на тръба с диаметър 150 мм - вече три пъти по-високо от «стотината».

Поливинилхлоридните тръби не могат да се използват за транспортиране на въздух с температура над 50 градуса Целзий. Диаметърът на въздуховода не трябва да бъде по-малък от диаметъра на изходния отвор на канала. В противен случай се намалява пропускателната способност на канала.

Въздуховод с кръгло сечение 100 мм работи със същата производителност като кутия с размери 55 × 110 мм. Кръглият канал 125 мм и правоъгълникът 60 × 204 мм са практически еквивалентни по пропускателна способност на въздуха.

Кръглата тръба 200 мм се произвежда без широк набор от съединителни части. Въздуховод с правоъгълно сечение 90 × 220 мм съответства на кръгла тръба с диаметър 150 мм, но се прилага на практика рядко поради високата цена.

Да спечелят авторитет сред строителите на частни домове на пластмасовите тръби помогнаха следните забележителни характеристики:

• способност за поглъщане на шум и топлина;
• идеално гладка повърхност, позволяваща на въздуха да преминава по канала с висока скорост;
• липса на корозия, даваща възможност за полагане на тръби в помещения с висока влажност;
• нечувствителност към агресивни въздействия, осигуряваща дълготрайна експлоатация;
• стени, обработени с антистатик, които предотвратяват натрупването на електрически заряди и отлагането на прах вътре в канала;
• достатъчна здравина и малко тегло;
• прост и разбираем процес на сглобяване на едри възли и пространствени системи;
• изработка на детайли по ГОСТ и ТУ с получаване на сертификати за съответствие със санитарно-хигиенните изисквания;
• относително достъпна цена.

От недостатъците на PVC тръбите могат да се отбележат ниската огнеустойчивост, страхът от отрицателни температури, необходимостта от антистатична обработка.

Твърдите въздуховоди се изработват чрез отливане и втвърдяване във формовъчен кофраж. Дебелината на стената на канала е най-малко 3 мм. Тръбите могат да се закупят във всеки супермаркет или от производителите, най-известните от които са: компаниите ЕРА, ВЕНТС, Еко-Трейд.

Белият цвят на пластмасата отлично хармонира с елементите на обзавеждане на стаите, често въздуховодите се крият зад гипсокартон с последваща обработка.

Малката височина на полимерните канали помага да се намали пространството между плочата на тавана и окачения таван. По този начин се запазва приемлива височина на помещението и неговата кубатура.

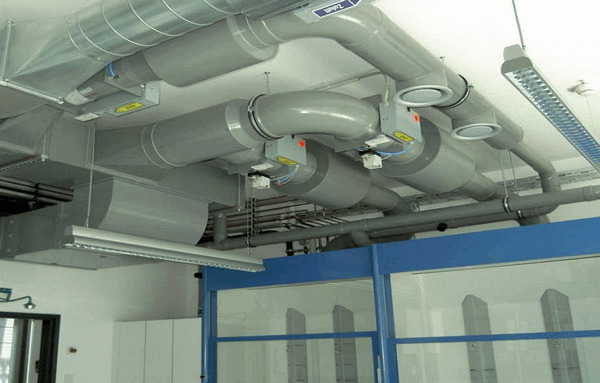

Устройство на вентилация от полимерни тръби

При спазване на определени правила монтажът на PVC въздуховодите протича бързо и лесно. Немалка роля за това имат методите за съединяване на отделните части. Предлага се огромен избор от свързващи елементи: ъгли, колена, тройници, капачки. При повреда на една част тя лесно може да бъде демонтирана и заменена с нов елемент.

Приложение на топлоизолационни покрития

В неотопляеми помещения полимерните канали се обвиват с топлоизолационни материали. В противен случай тръбите през зимата ще се покрият със снежен скреж.

Като изолация се прилагат:

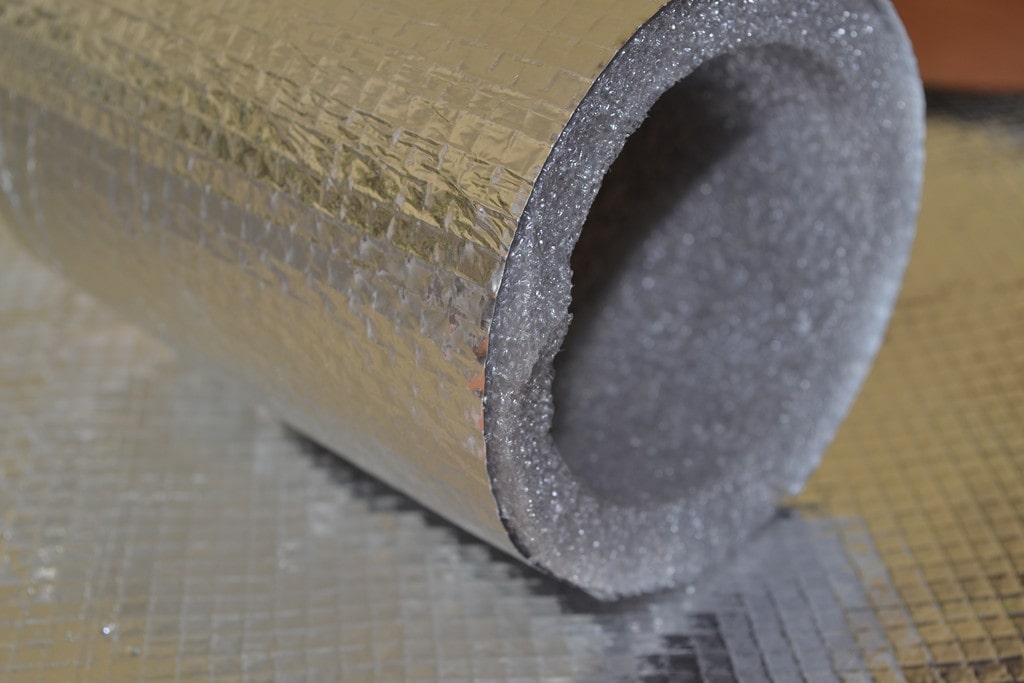

• разпенен полиетилен, от едната страна покрит с фолио, от другата – намазан с лепилен състав;
• слой каучук със същите покрития, този материал е значително по-скъп от първия.

Преди топлоизолацията повърхността на въздуховода се почиства от прашен налеп и мръсотия. Шевовете се уплътняват със специална фолирана лента.

Топлоизолацията от разпенен полиетилен е инертна към вредни въздействия. В търговската мрежа се предлага в омрежен и неомрежен вид. Първият няма допълнителни молекулярни връзки и е по-малко здрав от втория.

Омреженият полиетиленов топлоизолатор е изработен по специална технология, създаваща линейни и напречни молекулярни връзки. Материалът е много здрав, еластичен, не губи форма след притискане.

Топлоизолацията от разпенен каучук има микропореста структура. Материалът е устойчив на агресивна среда, отлично задържа топлина. Има фолиран слой, който предотвратява загубата на топлина, осигурява шумоизолация. Благодарение на високата температура на запалване предпазва от огън лесно запалимите материали.

За топлоизолация на обемни въздуховоди, особено при външно полагане на трасета, се използват плочи от минерална вата.

Проектни и подготвителни работи

Преди започване на проектните работи трябва да се определите с избора на система за вентилация.

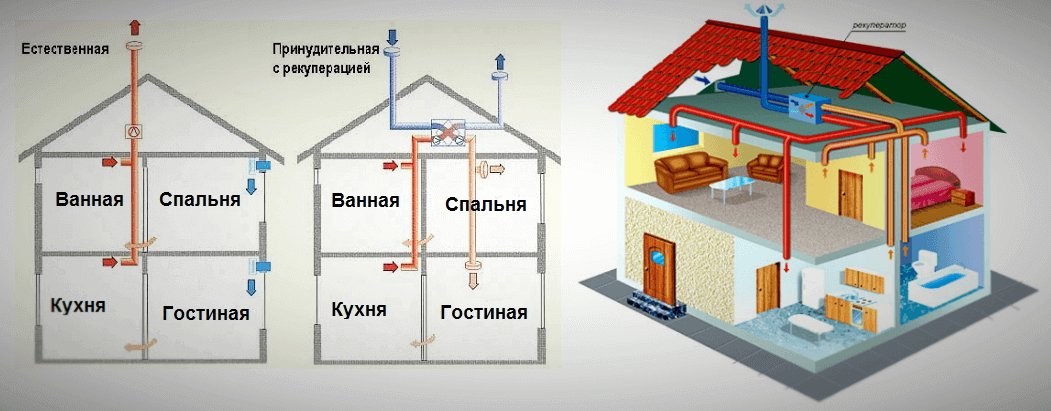

Тя бива три вида:

• приточно-изпускателна с циркулация на въздуха за сметка на естествената гравитация;
• приточно-изпускателна с механическо подбуждане на движението на въздушните потоци;
• комбинирана с използване на първия и втория тип.

Естествената циркулация на въздуха зависи от метеорологичните условия. През горещото време на годината, когато температурата вътре в дома и навън се изравнява, е необходимо включване на смукателната сила чрез инсталиране на електрически вентилатори в каналите. В продажба има уреди, ориентирани за монтаж в система за вентилация от полимерна пластмаса.

При създаване на естествена вентилация в системата не се инсталират вентилатори и електродвигатели, което значително поевтинява монтажа и експлоатацията на оборудването. Механичният блок за вентилация, инсталиран на тавана, равномерно разпределя свежия въздух в целия дом, като предварително го затопля в рекуператора за сметка на топлината на изходящия въздушен поток.

Монтажът се извършва по предварително разработен проект за вентилация. Сложната структура на вентилационния комплекс ще изиска обръщение към професионални проектанти, които ще посъветват как да се сглоби пластмасовата система за вентилация.

За точното изчисляване на площта на въздуховодите и тяхното разположение е необходимо да притежавате определен набор от знания. Да се вземат предвид установените нормативи и да се извършват изчисления по определен алгоритъм.

Да изпълните работни чертежи на несложна вентилационна инсталация със собствени сили е възможно за човек, способен самостоятелно да изучи основните норми и правила за проектиране.

Изчисление на сечението на въздуховодите

За изчисляване на параметрите на елементите на системата за вентилация трябва да се ръководите от указанията на СП 54.13330, СП 60.13330, СанПиН 2.1.2.2645.

За самостоятелно определяне на размерите и броя на въздуховодите, вентилаторите и тяхната мощност, най-лесно е да се извърши изчисление на параметрите, като се прилага норматив за разход на въздух на 1 кв. м. от площта на дома, равен на 3 куб. м/час. При това кратността на въздухообмена и броят на хората не се вземат предвид.

Предлагат се три начина на изчисление:

• по броя на пълната обръщаемост на въздуха в помещението за 1 час;
• по санитарни изисквания;
• по общата площ на стаите.

Кратност на въздухообмена за жилищни стаи – 1 път/час.

Кухня с газова 4-конфоркова печка – 90 м³/час плюс допълнителни 100 м³/час.

Кухня с електрическа печка – 90 м³/час.

Баня, тоалетна – 25 м³/час.

Помещение с котел на твърдо гориво – 1 + 100 м³/час.

Котелно помещение с газов агрегат – 3 + обем въздух за изгаряне на гориво.

Алгоритъм за изчисление по кратност на въздухообмена

За определяне на диаметрите на въздуховодите се намира нормативният часов разход на въздух за всяко помещение и общо по приток и отток в системата:

1. Обемът на въздуха във всяка стая ще бъде равен на нейната кубатура. За определянето му се умножава дължината на помещението по ширината и височината.
2. Отчитат се нормативните стойности на обмяната на въздуха за всяко помещение и се определя часовият разход на въздух.
3. Получените резултати се закръглят нагоре и се сумират отделно по приток на въздух и отвеждане.
4. Спазването на баланса на притока и оттока на въздух е основата на изчислението.
5. Получените общи часови разходи на въздух се използват за определяне на размерите на основния приточен и смукателен канал.
6. Задава се необходимата скорост на въздуха – 3-4 м/сек.
7. По диаграми в нормативните справочници се намира необходимият диаметър на тръбата.
8. По специални таблици на същото място може да се намери кутия с еквивалентно сечение.

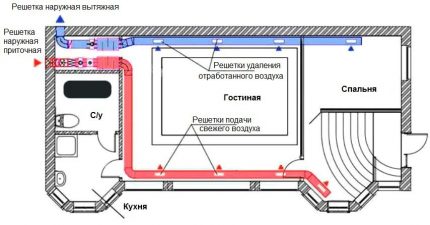

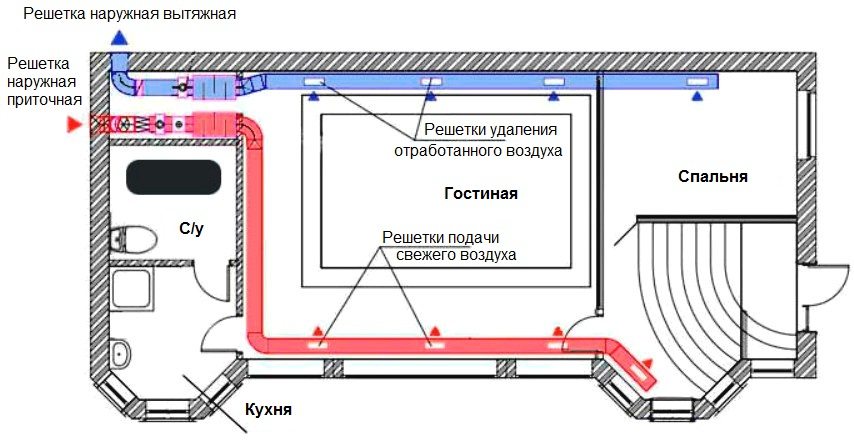

Работните чертежи и схемата ще покажат как да се сглоби пластмасова вентилационна система в съответствие с проектираната мощност. Те се изпълняват самостоятелно по данните от направеното изчисление.

По чертежите се определя общата дължина на въздуховодите, броят на правите участъци, завоите, необходимите тройници, преходи и крепежни детайли. По изчислителните данни се закупуват вентилатори, филтри и възвратни клапани.

Отбелязват се конкретните места на разположение на вентилационните канали, нанасят се осите, разчертават се точките за закрепване на въздуховодите. Наличието на чертежи осигурява точното разчертаване на трасето на вентилационните канали, пробиването на отвори в стените и таваните.

Свързваща фурнитура и инсталирано оборудване

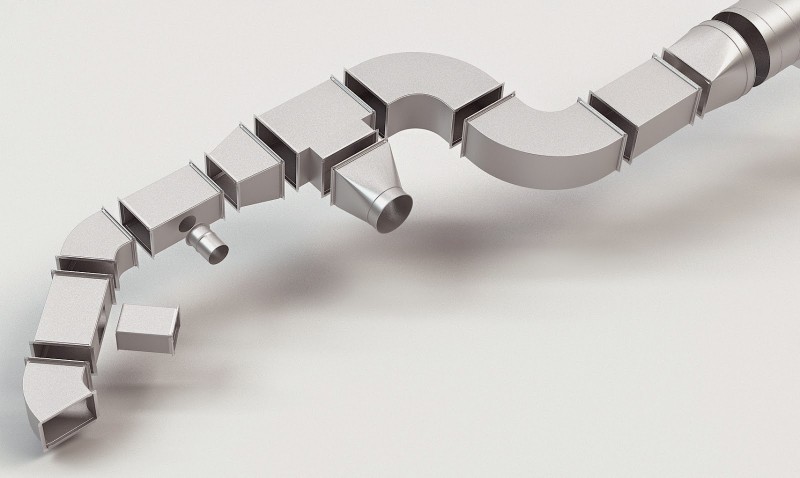

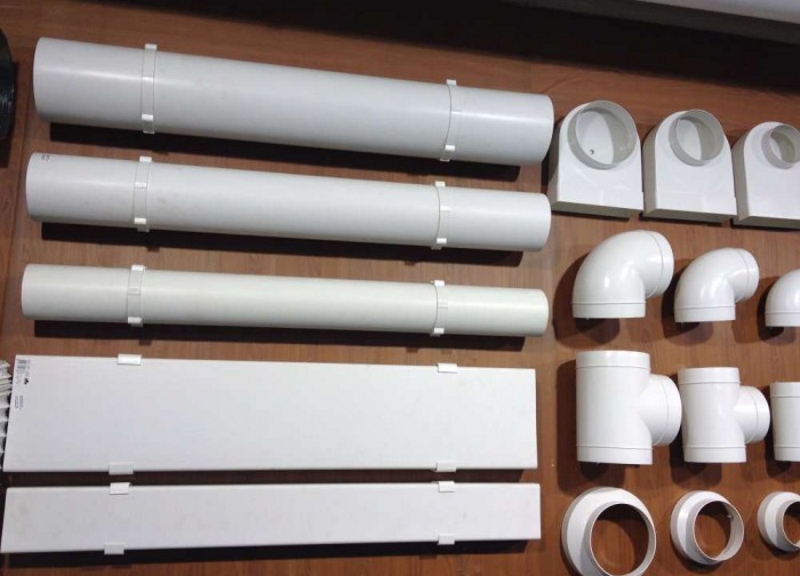

За свързване на праволинейните части в пространствена разклонена мрежа се използват типични профилни части:

• възвратни клапани;
• тройници – фитинг с три отвора, свързва две части на основния канал, а към третия изход се присъединява страничен клон;
• кръстовини – за свързване на два странични клона;
• преходи от кръгла тръба към правоъгълна, от един размер към друг;
• колена за завой на вентилационния канал;
• съединителни муфи;
• запушалки и решетки.

Възвратният клапан във вентилационните канали контролира движението на въздуха в желаната посока. Той не позволява да възникне обратна тяга. Конструкцията на възвратния клапан е много проста: лопатката се отваря при движение на въздушния поток в определената от проекта посока, а при обратно движение затваря прохода на канала.

Напълно комплектован набор от необходими свързващи части позволява бързо и лесно сглобяване на участъци от вентилационната мрежа. Препоръчително е да закупувате профилни части с лек резерв – 10-15% от общото количество.

На приточните въздуховоди се поставят филтри за почистване на въздуха от прах и дребни отпадъци. При липса на естествен приток на свеж въздух през прозорците и отворите в стените на сградата се монтират приточни клапани.

Благодарение на разликата в налягането вътре и извън сградата, външният въздух постъпва в помещението в гравитационните вентилационни мрежи. Нейната работа обаче може да бъде прекъсната през лятото, когато налягането навън и вътре се изравнява. За създаване на стабилна вентилационна система, независима от метеорологичните условия, в системата на вентилационните канали се инсталират приточни или изпускателни вентилатори.

За загряване на приточния въздух през студеното време на годината в таванските помещения на къщата се монтират рекуператори. Принципът им на работа се състои в предаване на топлината на отстранения въздушен поток на новопостъпилия обем въздух.

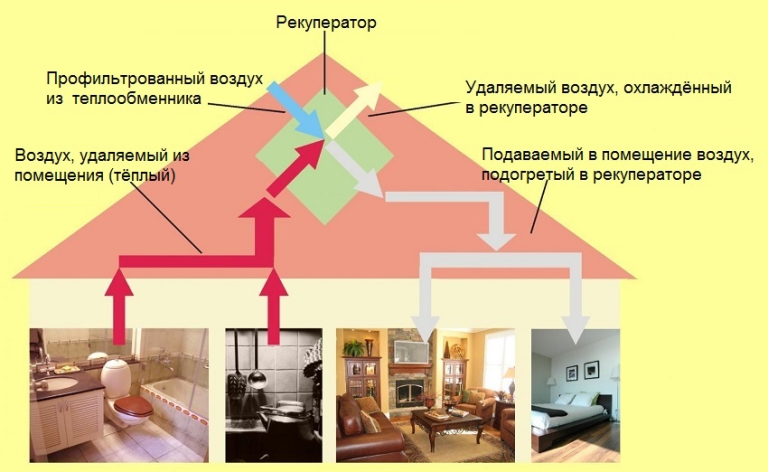

Рекуператорът позволява да се спестяват средства за отопление. Принцип на работа на уреда: отработеният въздух преминава през топлообменника и частично отдава своята топлинна енергия на входящия въздушен поток. Като нагревателни елементи се използват части от материали с висока топлоемкост.

За изсмукване от кухненската печка се монтира отделен изпускателен канал. Вентилационните решетки в стаите се оборудват с обратни клапани. Технологичният процес, изпълняван от екип професионални монтажници, малко се различава от монтажа на пластмасова вентилация със собствени ръце.

Изложеният по-долу ред за създаване на вентилационна система на частна къща може да се счита за ръководство за действие за любителите да правят всичко със собствени сили.

Монтаж на вентилационен комплекс от полимерни тръби

На подготвителния етап се подготвят всички асортименти от детайли според проектната спецификация. За сигурност се увеличава запасът от фитинги и крепежни елементи с 10 процента.

Ще бъде необходим обикновен набор от инструменти:

• за рязане на пластмасови тръби и кутии ножовка за метал или дърво, за ускоряване на работата – малък трион „българка“;
• перфоратор за пробиване на отвори в стени и тавани;
• шлифовъчна хартия, лепило, уплътнител, монтажна лента;
• ролетка, маркер;
• шуруповерт.

Започват работата със сглобяване на уголемени възли, използвайки целия арсенал от профилни части. Основният елемент на сглобяваните модули и въздуховоди е праволинейна кутия или тръба с типични размери. Кръглите тръби и правоъгълните кутии от PVC имат дължина в интервала от 0,35 до 2,5 метра.

За равномерно рязане върху повърхността на кутията или тръбата се чертае точна линия на рязане. Може да се използва лазерен инструмент. Ряза се строго по начертаната линия. След рязане остават гладки краища без неравности и грапавини.

Голямата секция се поставя към стена или таван, уточнява се закрепването, местата за крепежи и се фиксира в проектно положение.

При прокарването на тръбите трябва да се има предвид, че всеки ъгъл на завъртане намалява ефективността на системата. Колкото по-малка е общата дължина на въздуховодите, толкова по-висока е тяхната производителност. За полагане на въздуховоди в частна къща е по-добре да се използват праволинейни елементи с дължина 2,5 метра, за да не се правят излишни съединения.

Скоростта на въздуха в каналите с кръгло сечение е по-висока, отколкото в правоъгълните кутии. Но за пестене на място по-често се използват плоски кутии.

За защита от образуващия се конденз в тръбите се правят дренажни отвори. За отстраняване на капките роса хоризонталните канали се наклоняват с 0,01-0,015.

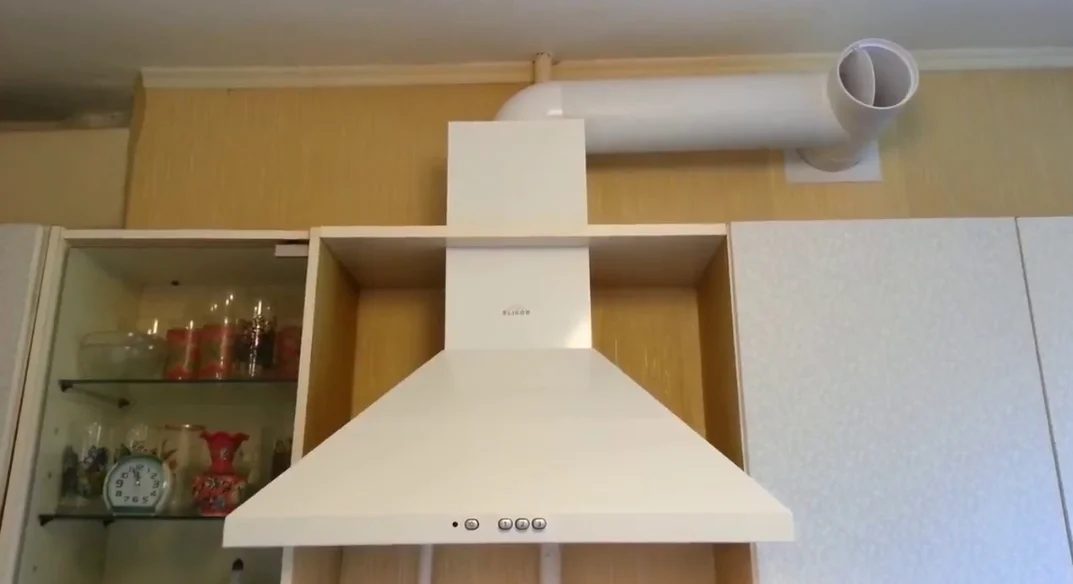

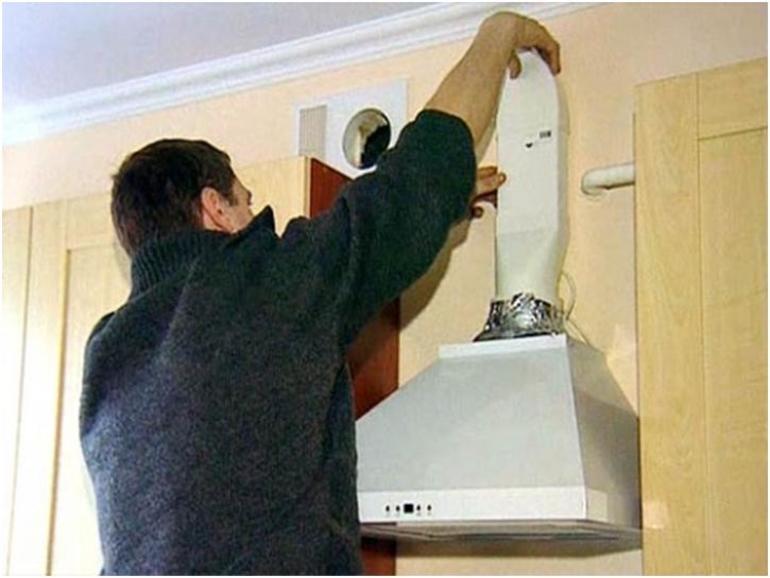

Кухненският абсорбатор се свързва с изпускателен канал посредством преходник от кръгло към правоъгълно сечение. Мястото на свързване се уплътнява със силиконова мастика.

Абсорбаторът трябва да бъде разположен близо до изходния отвор на изпускателния канал, като по този начин се намаляват загубите на скорост на отвеждане на кухненските изпарения. Препоръчителният диаметър на изпускателния канал е 125 мм. Мощността на абсорбатора е около 200-300 куб.м./час. Височината на абсорбатора от повърхността на електрическата печка – 65-75 см, на газовата – 75-80 см.

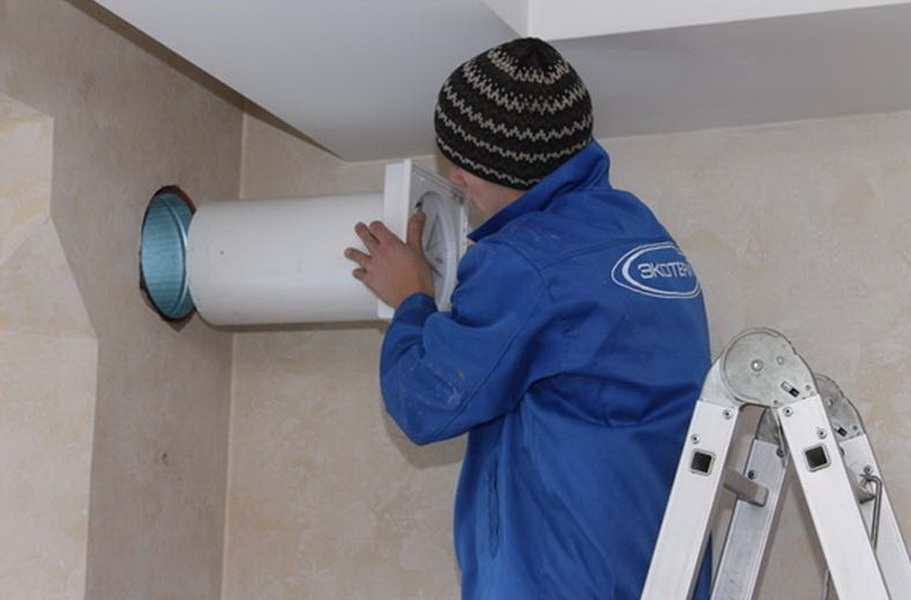

За преминаване през стената въздуховодът се поставя в муфа. Изходите на каналите се затварят с декоративни решетки. Провисването на въздуховода не трябва да бъде повече от 50 мм.

Разпределение на вентилационни канали в нискоетажна къща

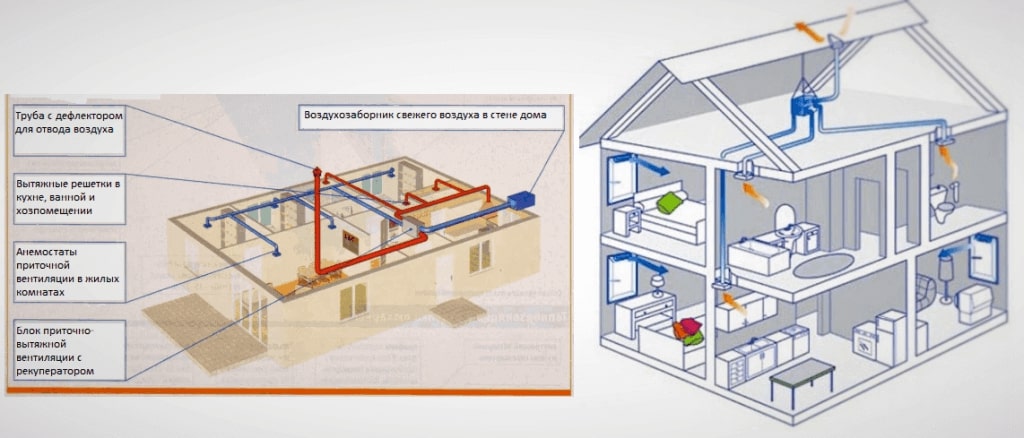

На примера на типична жилищна къща може да научите как да сглобите вентилационна система от PVC пластмаса.

В двуетажна къща със стандартен набор от стаи се изисква прокарване на един вертикален изпускателен канал с тройници за свързване на странични отклонения към жилищните стаи. С помощта на този пластмасов въздуховод застоялият въздух от спалните и хола ще се транспортира до таванското помещение.

До него се спуска от тавана до първия етаж същият приточен канал с разпределение на странични отклонения по зоните за подаване на свеж въздух, заменящ отстранения.

За кухнята се предвиждат два въздуховода:

• отделен изпускателен канал за абсорбатора над печката, който върви от първия етаж до таванското помещение;
• обикновен изпускателен канал.

Автономни изпускателни канали се прокарват до санитарните помещения за отстраняване на изпаренията от банята и въздуха от тоалетната.

Абсорбаторът се свързва към вентилационния канал чрез тройник и възвратен клапан с изместена ос. Когато абсорбаторът е изключен, клапанът е отворен, въздухът от кухнята се отвежда в канала покрай него. При включен абсорбатор клапанът затваря входния отвор, като кухненските изпарения не постъпват в помещенията.

В асортимента на свързващите части на пластмасови въздуховоди има пластмасови държачи с кръгла форма за закрепване на тръби към плоска повърхност.

За кутиите са предвидени крепежи с правоъгълна форма с подходящи размери.

Процес на монтаж:

• В стената или тавана чрез перфоратор се пробива отвор:
• С помощта на дюбели и самонарезни винтове се закрепват държачите или скобите.

Пластмасовите крепежни елементи действат като щипки, плътно обхващайки закрепвания елемент. Като закрепвания към тавана могат да се използват метални окачвания за гипсокартон.

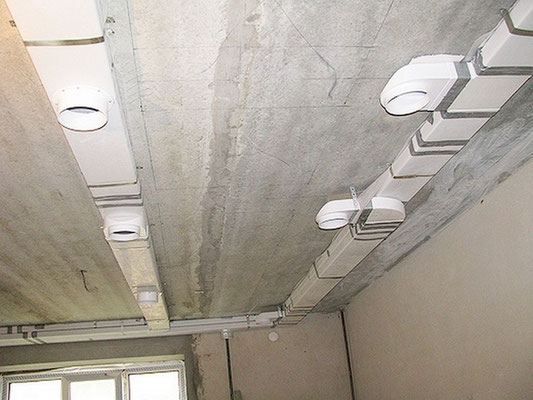

На въздуховодите, преминаващи под тавана, също се монтират тройници и отклонения за подаване или отвеждане на въздух от различни зони на жилищната сграда.

Всички канали се извеждат на тавана и там чрез гъвкави кръгли въздуховоди се свързват с вътрешния блок на системата. Преходниците за присъединяване на таванските кръгли тръби се разполагат под тавана на последния етаж.

Всички съединения се препоръчва да се уплътнят със силиконов уплътнител, за да се изключат загубите на въздух. Ако кутиите се затварят с окачен таван, всички места на съединенията се допълнително уплътняват с монтажно тиксо. Окачените закрепвания се завинтват към тавана с помощта на самонарезни винтове и дюбели.

В зависимост от избрания начин на вентилиране на тавана се поставя едно мощно устройство, осигуряващо отвеждане и приток на въздух в цялата къща, или вентилатори се поставят във всеки въздуховод.

На студения таван тръбите задължително се изолират. Височината на изпъкването на вентилационните канали спрямо билото на покрива се определя по следния начин: на чертежа се прекарва хоризонтална права от билото на покрива, от нея нагоре под 10 градуса се чертае още един лъч. Той ще бъде търсената височина на изпъкването на вентилационните тръби. Ако разстоянието от билото на покрива до вентилационната тръба е по-малко от 150 см, тя се издига над билото на покрива на 50 см.

Силиконовият уплътнител за промазване на шевовете е с бял цвят, запазва еластичност при изсъхване. За по-надеждно уплътняване се използва метализирана лента.

За по-добра циркулация на въздуха във вратите на помещенията отдолу се оставя свободно пространство.

Начини на свързване на пластмасови тръби

Полимерните тръби се свързват помежду си по няколко начина:

• чрез муфа, поставяна или вмъквана в тръбата;
• чрез терморезисторни фитинги от специален полиетилен с метална спирала;
• чрез челно заваряване със заваръчно оборудване.

Терморезисторите се нагряват с помощта на електрически ток, полимерът се топи, получава се заваръчно съединение с висока степен на херметичност и здравина.

С помощта на поялник с дисков нагревателен елемент краищата на полимерните тръби се нагряват до разтопено състояние. След това те се свързват с уверено движение. След втвърдяване в зоната на шева се формира практически монолитна структура.

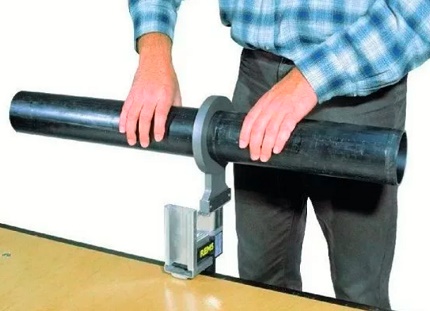

При челно заваряване пластмасовите повърхности се притискат плътно една към нагревателния елемент, след което се съединяват с уверено движение. В резултат се получава заваръчен шев, който по якост не отстъпва на основния материал.

При самостоятелно сглобяване се препоръчва за съединенията да се използва най-простият вариант – съединителни муфи. За монтажа им ще е необходим поялник за полимерни тръби, така нареченият “поялник”. За еднократна работа е по-практично да го вземете под наем.

Нормативни изисквания за полагане на вентилационни тръби

Изпълнението на нормативните изисквания за обвързване на въздуховодите към стените и таваните, един към друг, към инженерните мрежи, ще позволи монтажът да се осъществи без проблеми и неприятности при експертната приемателна проверка на работите.

Разстоянията между закрепванията не са повече от един метър. Изключва се контакт с металните детайли на окачения таван, за да не се предават шум и вибрация върху него.

Мощността на смукателния вентилатор, инсталиран в помещенията на къщата, може да се определи по обема на помещението и кратността на въздухообмена.

Отклонението на канала по вертикала се допуска не повече от 2 мм на 1 метър тръба.

Минималното разстояние до инженерните мрежи – 250 мм. До електрическата инсталация – не по-малко от 300 мм.

Най-малкото разстояние между два кръгли въздуховода – 250 мм. Разглобяемите съединения се разполагат на разстояние не по-малко от 100 мм от местата на преминаване през стени и тавани.

Разрешава се обединяване на каналите на банята, тоалетната и техническите помещения с инсталиране на възвратни клапани.

За отоплителни котли и камини се забранява използването на пластмасови тръби.

Сглобяването на пластмасови елементи в големи блокове и пространствени конструкции е по силите дори на неопитен майстор с минимален набор инструменти. Това се отнася за вентилационни системи с естествена циркулация на въздуха, без монтаж на специална сложна техника и блокове автоматика.

За изграждане на сложна система с инсталиране на вентилационно оборудване, рекуперационни модули, блокове за управление, е възможно да се наложи да се обърнете за помощ към монтажници от организация, специализирана в сглобяването на вентилационни и отоплителни системи.

Във всяка система, дори и най-простата, е важен точният изчисление на параметрите, наличието на работни чертежи или схеми за разположение и закрепване на въздуховодите, инсталиране на вентилационната техника.

Изводи и полезно видео по темата

Видеото нагледно демонстрира как са прокарани смукателните и захранващите канали в кухнята и тоалетните. Показани са местата за инсталиране на възвратни клапани и електровентилатори. Дадени са обяснения за необходимостта от техния монтаж:

Обобщавайки, може да се каже, че списъкът на предимствата на полимерните тръби значително превъзхожда техните недостатъци. Това е решаващ момент при избора на материал за монтаж на вентилационна система.

Лекота на конструкциите, унификация на детайлите и лесният монтаж изведоха пластмасовите въздуховоди на предни позиции в оборудването на нискоетажни жилищни сгради, битови и технически помещения, както и на ниски обществени сгради.
