Как да направим вентилационен короб на покрива: подробно ръководство за изграждане

Много комфортно е да се живее в къща, където температурата, влажността и концентрацията на кислород отговарят на установените норми. За това трябва качествено да се направи системата за въздухообмен. Едно от условията за нейната безпроблемна работа е правилно сглобеният и монтиран вентилационен короб на покрива, в който са разположени каналите за оттичане на въздуха.

Задачата за организиране на въздухообмена не е нова, затова съществуват проверени от времето решения, следвайки които, може да се изпълнят всички работи по монтажа на короба самостоятелно. За това трябва да прочетем написаната от нас инструкция, да подготвим инструментите и материалите, да се съберем с дух и да започнем.

Ние обърнахме внимание на някои теоретични аспекти на разполагането на вентилационните изходи и предоставихме илюстрирана инструкция за създаването на короба. Всички етапи са разчетени за човек, който има начални умения за работа с обикновен строителен инструмент. Каквито и да са специфични знания или умения няма да са необходими.

Правила за разполагане на вентилационните изходи

Съществуват два стандартни начина за извеждане на вентилационните тръби извън къщата: през стена и през покрив. Във втория случай разположените над нивото на покрива фрагменти на тръбите често се поставят вътре в специален короб.

Вентилационният короб изпълнява две функции:

• Изолация. При охлаждане на излизащия от помещението въздух се образува конденз. Той започва да прониква обратно по вентилационната система, а също така може да стесни или напълно да затвори сечението на канала.
• Хидроизолация. Нарушаване на целостта на покрива може да доведе до попадане на вода в таванското пространство. Също така е необходимо да се осигури защита на вентилационния канал от директно попадане в него на валежи под формата на дъжд или сняг.

А също така коробът ще послужи като отлична опорна конструкция за закрепване на облицовъчния материал и за осигуряване на отстъп от нестабилни строителни конструкции, изработени от дървен материал.

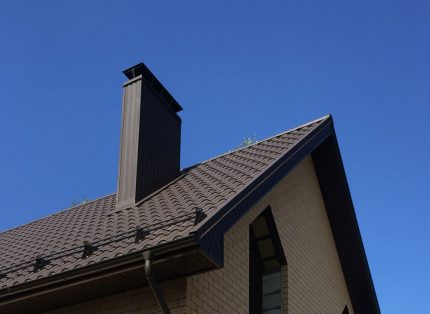

Коробът на покрива на къщата трябва да изглежда хармонично. Затова трябва предварително да се обмисли неговият дизайн: цветове и декоративни елементи.

Ако в къщата са планирани или вече са реализирани няколко вентилационни изхода на тавана, то съществуват 3 варианта как да ги изведете на покрива:

• За всеки канал можете да направите своя собствена кутия. Това е най-скъпият начин, но в този случай можете да изведете тръбите без завои, което при естествена вентилация увеличава тягата.
• Да съберете всички тръби на едно място и да ги изведете на покрива в една кутия. Това намалява количеството работа на покрива, но увеличава натоварването на таванското помещение.
• Да направите единна система от вентилационни канали с един изход. Това минимизира размера на кутията, което значително ще опрости работата на покрива, но може да доведе до проблеми, характерни за разклонените системи за въздухообмен.

Използването на система от канали с няколко места за постъпване на въздух и една точка за отстраняване трябва да бъде предварително добре пресметнато. Необходимо е правилно да се изгради приточната вентилация и да се монтират обратни клапи, иначе е възможен реверс на въздушния поток.

Отворът в покрива не трябва да повреди гредите, иначе това ще доведе до опасност от преразпределение на товара на носещите конструкции. Обшивката не играе толкова важна роля, тъй като тя просто държи покритието.

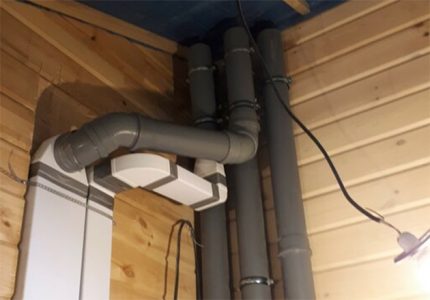

Тъй като вентилационните тръби могат да бъдат много, трябва да ги разположите на тавана така, че да заемат малко място.

Също така трябва внимателно да се подходи към въпроса за определяне на мястото на излизане на вентилацията, за да не попадне в зона на вятърна подпора.

Неспазването на правилото за разположението на тръбите спрямо елементите на покрива, предписано в т. 6.6.12 от СНиП 41-01-2003 “Отопление, вентилация и климатизация” може да доведе до намаляване на тягата или до нейното преобръщане, което веднага ще се отрази негативно на въздухообмена.

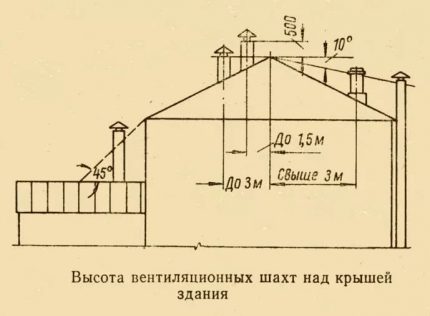

По тази схема може да се определи достатъчната височина на вентилационните изходи на наклонения покрив на къщата. Ако наблизо има високи обекти, то изчисленията ще бъдат по-сложни.

Затова за скатен покрив е по-добре да се планира място за кутията по-близо до билото. Това ще позволи да се намали височината на конструкцията, което ще опрости работата по нейното изграждане.

Етапи на монтаж на короба

След като бъде избрано мястото за преминаване на вентилационните тръби през покрива, е необходимо да се извършат всички работи на тавана (да се изведе тръбата или тръбите) и едва след това да се пристъпи към изграждане на кутията. Тази процедура е типична за частни къщи, поради което различните варианти са добре проучени и може да се предложи стандартно решение, подходящо практически за всяка ситуация.

Необходими материали и инструменти

Преди да решите сами да направите кутия за вентилация на покрива, е необходимо да разберете, че това мероприятие ще продължи поне един светъл ден. Затова трябва да научите прогнозата за времето, за да сте сигурни в отсъствието на дъжд или вятър.

Всякакви работи по скатен покрив трябва да се извършват, като се вземат предвид изискванията за безопасност. За целта е необходимо:

• да има предпазно въже, завързано за колана;
• да обуе подходящи обувки, които не се плъзгат и не падат от крака;
• да монтира две стълби по склона на покрива от двете страни на мястото, където в крайна сметка ще стои кутията.

Пренебрегването на правилата за безопасност може да доведе до липса на кутията на покрива в близко бъдеще, поради попадане на монтажника в травматологичното отделение на болницата.

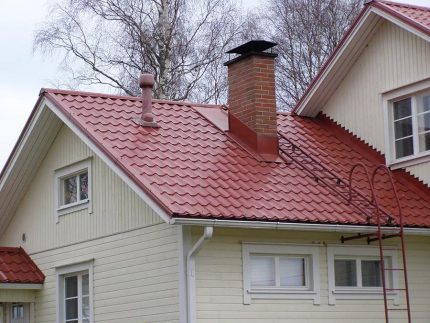

В идеалния случай изкачването на покрива трябва да изглежда така. Но обикновено на покрива се поставя обикновена стълба с прикрепен ъгъл, който се държи за билото

При извършване на работата определено ще са необходими следните инструменти:

• тежък чук;
• шуруповерт;
• трион за дърво;
• метални ножици;
• нож и ножици за меки материали и фолио;
• нивелир;
• ъглошлайф (в случай че покривът е покрит с поцинкована ламарина или метални керемиди).

Също така е необходимо предварително да се погрижите за достатъчно количество самонарезни винтове за дърво, строително тиксо, малки пирони и други консумативи.

Изрязване на отвор на покрива

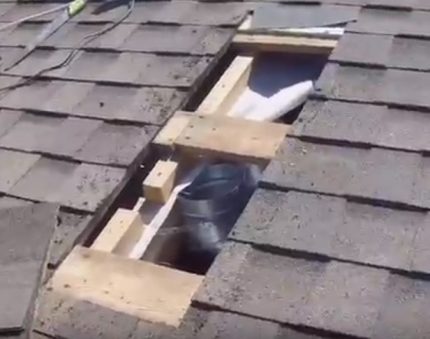

За да се определи точно положението на отвора, е необходимо отвътре да се пробият 4 дупки по ъглите на бъдещата кутия. След това с помощта на линийка трябва да се начертае контурът и да започне изрязването му.

Ако покритието е метално, трябва да се използва ъглошлайф или ножици за метал. Премахването на рубероид или друг “мек” материал може да се извърши с всеки подходящ инструмент: нож, ножици, електромозайка.

Ако има възможност да се запазят някои дъски от обшивката без повреди или с незначителни изрези – това трябва да се направи

Премахването на плътната обшивка е по-лесно с електромозайка, но може и с обикновен трион. Преди да направите това, е по-добре да определите отвътре местата на закрепване на пирони и самонарезни винтове, за да не ги “ударите”.

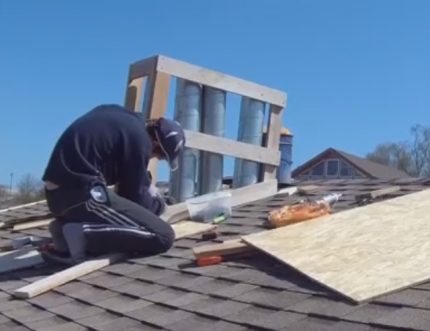

Формиране на дървена рамка

Рамката може да се направи от рендосана дъска с дебелина 35 мм (в по-голяма дебелина няма смисъл) или от греда 50 × 100 мм. Вертикалните стойки трябва да опират в пода на тавана, а не да се закрепват към обшивката или гредите, тъй като кутията ще има голяма ветровитост и под действието на вятъра може да бъде отнесена.

Над покрива рамката се свързва отгоре и задължително допълнително се монтира пояс за твърдост на нивото на покрива. Той също така ще служи като основа за закрепване на обшивката.

След изграждането на рамката тръбите се удължават от тавана до върха на изгражданата кутия. Ако вентилационната система е изпълнена от фирмени елементи, то в тази процедура няма нищо сложно.

Ако тръбите не са от метал, по-добре е да се монтират след сглобяването на рамката, тъй като пластмасата лесно се поддава на ударни натоварвания и по време на работа може да се счупи

Задължително е тръбите да се поставят точно вертикално, както и да се следи за симетричното им разположение вътре в кутията. Трябва да се спазва условието от тръбата до ръба на кутията да има поне 5 см пространство, което ще бъде запълнено с изолация. И горната част трябва да се изравни точно, за което ще е необходим нивелир.

Изолация на вътрешното пространство

Преди полагането на изолационния материал трябва да се подшие дъските, които затварят кутията отдолу на нивото на тавана на таванското помещение. Това трябва да се направи, за да не пада изолацията надолу.

Тъй като в кутията е невъзможно да се постави материал с твърда форма, остават два варианта:

• свободно деформиращ се материал като минерална вата;
• сипкав материал като перлитов пясък с фракция 0,16 – 1,25 мм.

Керамзит (недостатъчно ниска топлопроводност), стиропорени трохи (едрозърнести), стърготини (могат да изгният) не са подходящи за тази цел.

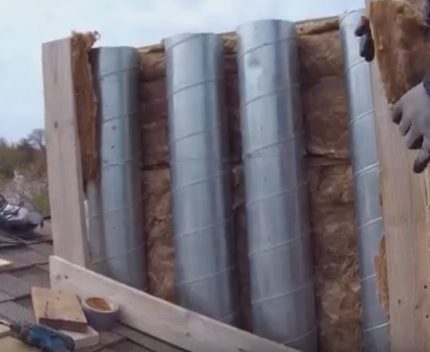

Минералната вата трябва да се полага много плътно, така че да няма студени мостове. Поради това в единици обем нейният разход ще бъде почти два пъти по-голям от пространството на кутията, запълвано с изолация.

Минералната или базалтовата вата е по-лесно да се полага, когато кутията е още под формата на рамка. Да се напъха материалът между ребрата на твърдост и стената ще бъде доста трудно.

Перлитът е много “течен”, поради което запълва отлично всички празнини. Но за да не изтече навън, отвътре кутията ще трябва да се обшие с плътна тъкан като геотекстил. Работата с перлит изисква защитни очила и маска, особено ако на покрива има вятър. След запълването отгоре е по-добре веднага да се постави слой минерална вата или стиропор с дупки за тръбите, тъй като перлитът може да се раздуха.

Рамката трябва да се обшие с OSB плоча или дъска с дебелина 1,0-1,5 мм. За икономия на време може да възникне желание предварително да се изрежат страничните стени по изчислените за кутията размери. Но практиката показва, че не си струва да се прави това. При монтажа на рамката често възникват непредвидени отклонения, които леко ще променят нейните габарити.

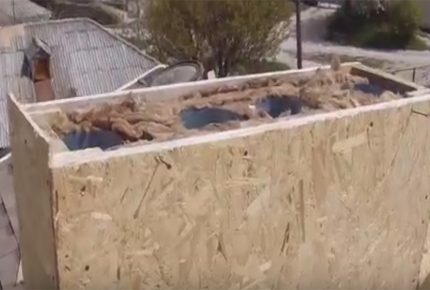

След изолацията с минерална вата и монтирането на стените, кутията изглежда по този начин. Изолацията трябва да лежи на едно ниво с изходите на вентилационните тръби.

Ако стените на вентилационната кутия бъдат сглобени от няколко елемента, трябва да се помни, че няма особена нужда от плътно прилягане на фугите. Затова не е необходимо да се губи време за прилягане.

Хидроизолация на вентилационния короб

Една от опасностите за изолацията като минерална вата се състои в попадането на вода в нея и последващото ѝ замръзване. Ето защо е необходимо да се извърши пароизолация.

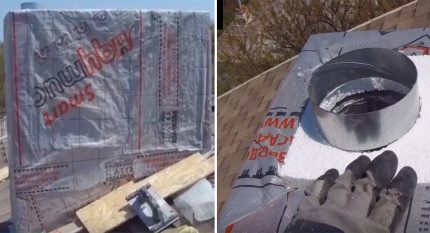

За хидроизолация се използва армирано полиетиленово фолио или полимерна мембрана. Препоръчително е да се постави като цяло парче.

В центъра на парчето хидроизолационен материал трябва да се изреже отвор, с 2 см по-малък от диаметъра на тръбата. След това по вътрешния ръб трябва да се направят разрези с дълбочина не повече от 1 см. При поставяне върху тръбата, такъв елемент ще затвори плътно пролуката между нея и равнината на наклона.

Отгоре фолиото може да се притисне с пенопласт, като се изрежат дупки за изходите на тръбите. След това горната част на кутията трябва да се армира с помощта на мрежа и цимент.

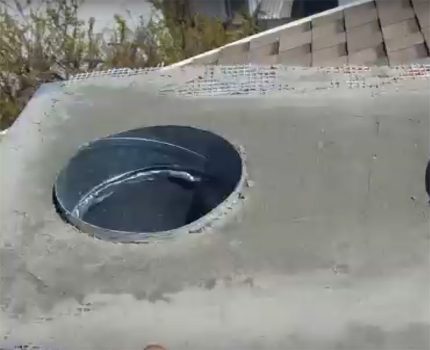

Пенопластът и минералната вата е по-добре да се покрият с цимент. В противен случай птиците ще стигнат до тях и ще се опитат да ги развлекат за гнезда. В този случай топлоизолацията и паро- и хидроизолацията ще бъдат нарушени. Преди полагането на покритието, участъкът около изхода на вентилационната тръба се покрива с хидроизолационен килим.

Ако тръбите се окажат под нивото на цимента, трябва да се добавят вложки. За да не се случи такава ситуация, е по-добре веднага да се монтират вентилационните изходи с резерв по височина (10-20 см), тъй като отрязването на излишното е по-лесно, отколкото добавянето на допълнителни фрагменти.

Осигуряване на хидроизолация на основата и страните

Когато вали дъжд или снегът се топи, по покрива текат потоци вода. С особено внимание трябва да се извършат работи за предотвратяване на попадането им под вентилационната кутия.

Съществува правило, което осигурява непропускане на вода при свободното ѝ течение по наклонена повърхност: горният непромокаем елемент трябва да бъде надвит върху долния. Съгласно този постулат е устроена и конструкцията на хидроизолацията на вентилационната кутия, разположена на покрива.

Външната страна на реброто, което ще бъде обърнато надолу, трябва да се намаже с течен рубероид или да се залепи към нея двустранна битумна лента. Тогава никакви пръски няма да попаднат под нея.

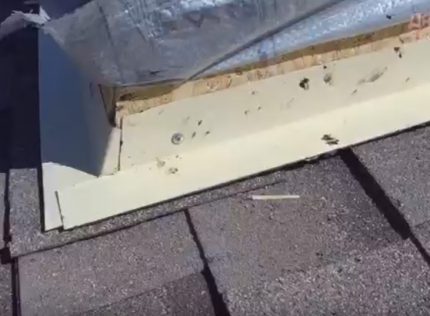

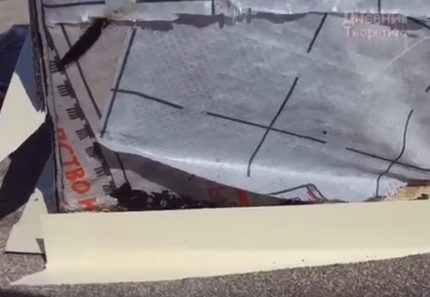

Първо към основата на кутията трябва да се приковат ленти за прилепване. Те имат вид на ъгълчета с ширина на ръба 5-7 см. По-добре е да се закрепят не с гвоздеи или винтове, а с битумна мастика или течен рубероид.

Лентата, която ще бъде от страната, близка до билото, трябва да бъде пъхната под покривното покритие. Тогава водата няма да се просмуква под нея, в подпокривното пространство и на тавана.

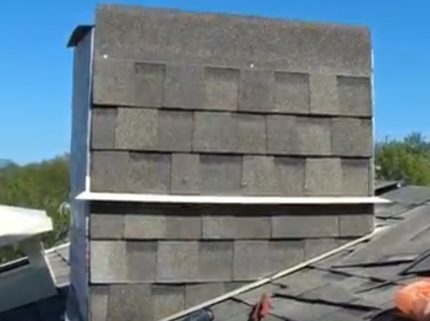

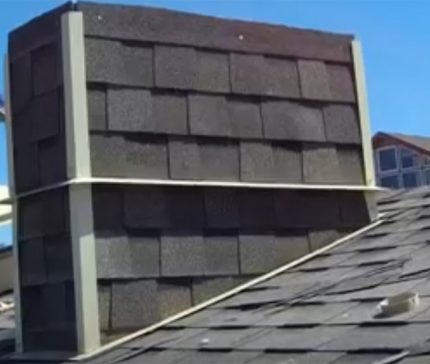

Като хидроизолация, защитаваща страните на вентилационната кутия, може да се използва толя, меки керемиди, рулонна битумна и битумно-полимерна покривна хартия, полимерна мембрана, поцинкована ламарина или всеки друг издръжлив материал с водоотблъскващи свойства.

Ако той не е цял, закрепването му трябва да започне отдолу, така че горните части да се наслагват върху долните.

Вентилационна шахта, оборудвана с канал, може да бъде облицована с всякакъв материал, включително гъвкави битумни керемиди и подобен ролков материал. След хидроизолацията каналът ще изглежда така

При желание може да се монтира допълнителна козирка по средата, въпреки че ако дефлектор за вентилационни тръби, групирани в една шахта, има големи издатини, то няма смисъл от него.

Ъглите трябва да се покрият с метален или пластмасов ъгъл (с ширина на реброто 5-7 см), който трябва да се постави върху хидроизолацията. Това е най-простото решение

Ако за облицовката е използван мек материал, неговите фуги е желателно да се намажат с някакъв лепилен състав. За това е подходящ течен рубероид. Това е необходимо, за да не разкъса силният вятър хидроизолацията с времето.

Монтаж и фиксиране на чадъра

Съществуват 2 варианта: да поръчате козирка от фирми производители или да я направите сами. Както и в случая със страничните части, не е необходимо да правите козирка-дефлектор за канала предварително, тъй като размерите на построения обект могат да се различават от изчислените, което ще доведе до проблем със съединяването на детайлите.

Можете да поръчате козирка от компании, които се занимават с производство на метални изделия. Трябва да измерите външния периметър на горната част на вентилационния канал, да изберете цвят и форма на капака. Обикновено времето за изработка е 1-2 дни. За този период трябва да покриете вентилацията с временен капак, например от шперплат с прикован върху него рубероид.

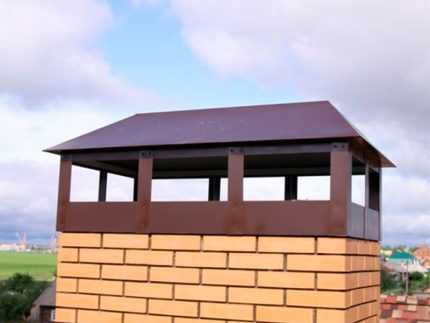

Можете самостоятелно да направите от метал най-прост капак. За това ще ви трябват ъгли, лист метал с дебелина 1.0-1.5 мм и умение да работите със заваряване

Също така капакът може да се закрепи на вертикални пръти, които съставляват рамката на целия вентилационен канал. Те в този случай първоначално трябва да са по-високи от изхода на тръбите с 20-30 см. Дефлекторът може да се направи едноскатен от дървен щит, покрит отгоре с лист поцинкована ламарина. При такова решение не е задължително наличието на заваръчен апарат и умение да се работи с него.

Всички дървени части на капака трябва да се намажат с противогъбична импрегнация или атмосфероустойчива боя за външни работи, например марка ПФ-115. След завършване на монтажа трябва да се провери дали монтираната козирка не се клати, в противен случай въздействието на вятъра постепенно ще разхлаби крепежните елементи.

Видео по темата и изводи

Как да облицоваме тухлен комин или вентилационен канал. Част 1 – монтаж на профили:

Продължение на предходния видеоматериал. Част 2 – изолация, обшиване с метал и отвод на вода:

Две технически решения за хидроизолация на канала в зависимост от близостта му до билото или стрехата:

Основните етапи на монтаж на вентилационна кутия са еднакви за всички условия: създаване на отвор, инсталиране на надеждна рамка, топлоизолация, хидроизолация, облицовка, изработка и фиксация на дефлектор.

Нюансите на работата са в покритието на покрива, както и в типа материал, от който ще бъде сглобена цялата конструкция. В повечето случаи всичко може да се направи самостоятелно, ако имате начални умения в строителството или ремонта.
