Оборудване на вентилация от канализационни тръби: изграждане на въздуховоди от полимерни изделия

Правилно направената вентилация в частен дом – гаранция за здрав и комфортен микроклимат в жилищните помещения и дълготрайност на строителните конструкции. Съгласете се, че бюджетът също играе важна роля. Ако в солидна сграда е необходима скъпа система, то в селската постройка тя най-често не е задължителна.

При устройството на вентилационни канали се използват различни материали. Сред тях са препоръчаните от СНиП оцинкована стомана, полимерни и азбестови изделия, гофри, тухлена зидария, бетонни и керамични блокове. Въпреки това, в селските къщи вентилацията от канализационни тръби се изгражда по-често от изброените варианти.

Ще разкажем за плюсовете и минусите на това решение. Ще ви запознаем с проверените на практика варианти за неговото реализиране. Самостоятелните домашни майстори ще намерят при нас ценни препоръки за изграждане на вентилационна мрежа.

Канализационни тръби: плюсове и минуси

Изглежда, че когато правите вентилация, трябва да купите вентилационни тръби. Още повече, че в магазините се предлага голям избор от различни производители. Въпреки това, при по-внимателно разглеждане се оказва, че вентилационните пластмасови тръби, въпреки външната прилика, са 2, а дори и 5 пъти по-скъпи от канализационните.

На първо място, това, разбира се, е цветът. Най-често вентилационните тръби се произвеждат в бял цвят, което несъмнено е по-естетично в контекста на вътрешната интеграция в интериора. Цветът на фановите тръби – сив. Въпреки това, това предимство е незначително, ако вентилационният тръбопровод минава в стената, ще бъде зашит в кутия или просто боядисан в цвета на стените.

Вентилационната система от канализационни тръби ще струва много по-евтино, отколкото от вентилационни. Никой не иска да плаща повече, затова е по-добре веднага да се изяснят всички разлики и прилики между тях.

Нека разгледаме материала на изработка. Пластмасовите тръби, както вентилационните, така и канализационните, се изработват от:

• поливинилхлорид (ПВХ);
• полипропилен (ПП);
• полиетилен (ПЕТ или ПНД, ПВД).

Тоест, всички предимства на изделията от пластмаса са присъщи и на двата вида тръбопроводи:

• лекота;
• простота на монтаж;
• разнообразие от фитинги;
• херметичност;
• гладка вътрешна повърхност;
• ударна издръжливост;
• неподатливост на всякакви корозионни процеси;
• устойчивост на въздействието на агресивни среди;
• антибактериални свойства;
• електроизолация;
• дълготрайност.

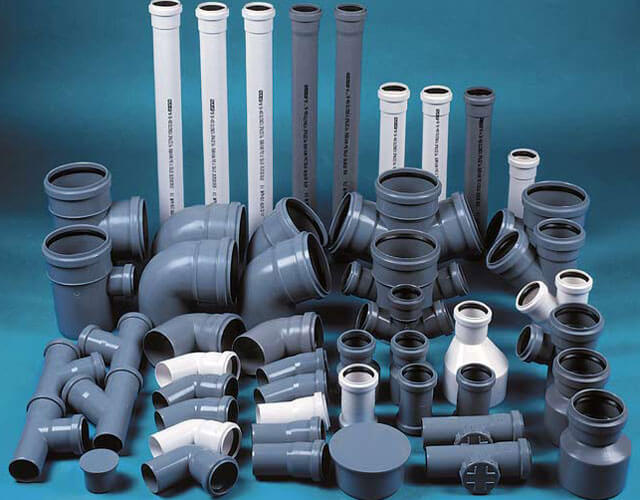

Огромният брой фитинги за създаване на тръбопроводи както канализационни, така и вентилационни, позволява да се положат системи с най-различни конфигурации.

По много параметри пластмасовите тръби са за предпочитане пред тези от други материали. Те са по-лесни за монтаж и натоварват строителните конструкции най-малко.

Изброихме предимствата, сега нека се докоснем до недостатъците. Като цяло те са общи за всички пластмасови тръбопроводи. Най-големият минус – е запалимостта. Според правилата за противопожарна безопасност не трябва да се използват никакви запалими материали във вентилационните канали.

При полагането на пластмасов тръбопровод от всякакви тръби, собственикът на къщата получава огнепроводим канал с постоянна отлична тяга в цялата къща. Именно поради тази причина, с цел противопожарна безопасност, особено за дървени къщи, винаги съществува една препоръка: незапалими материали – ламарина, поцинкована ламарина, керамика, бетон, тухлена зидария.

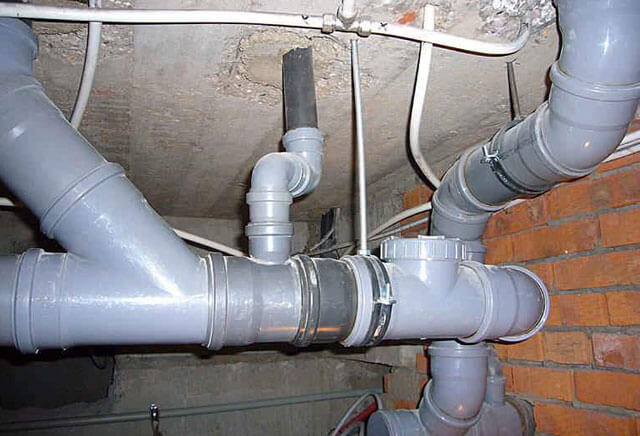

От канализационни тръби могат да се сглобят тръбопроводи с всякаква конфигурация. За формиране на всички видове възли – завои, линейни съединения, разклонения се произвежда широк ред профилни елементи.

Известна трудност при изграждането на вентилационната система ще предизвикат и разликите в диаметрите на тръбите. Всички стандартни вентсистеми са настроени за диаметри 100мм, 125мм, 150мм, 200мм. А това са въздуховоди, профилни изделия, крепежни елементи и най-важното за принудителните системи – вентилационно оборудване (вентилатори).

Стандартните диаметри на канализационните тръби са: 110мм, 160мм, 200мм. Тоест, те не съвпадат с диаметъра на вентилационното оборудване.

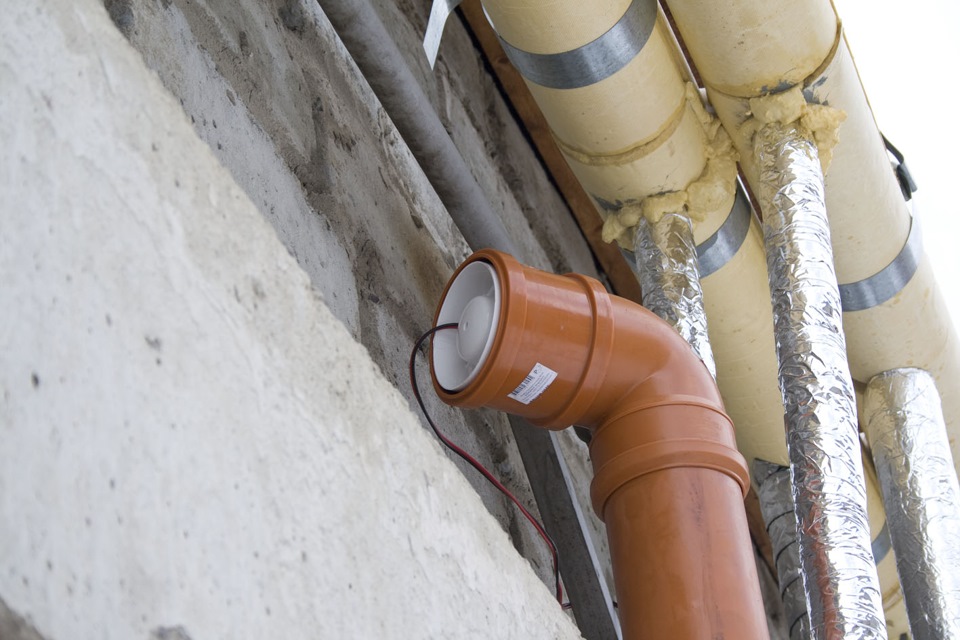

Всички проблеми с разликата в диаметрите на тръбите и вентилационното оборудване като цяло са разрешими. При необходимост от монтаж на вентилатор в канал, той се поставя с помощта на преходник или херметичен уплътнител.

По този начин за създаване на естествена вентилационна система по всички параметри (освен запалимост) канализационните тръби и фитинги са подходящи. Въпреки това, ако предстои съединяване с вече съществуващ вентилационен канал, или се планира използване на вентилатори и друго вентилационно оборудване, ще се наложи да се реши този въпрос.

Ако разликата в диаметъра е 1-2 мм, устройството може просто да се постави на уплътнител. Ако разликата е по-голяма, ще трябва да се купи муфа с подходящ размер, за да се съедини двойката. Още една разлика, на която посочват производителите на вентилационни тръби – възможността за наелектризиране на фановите тръбопроводи.

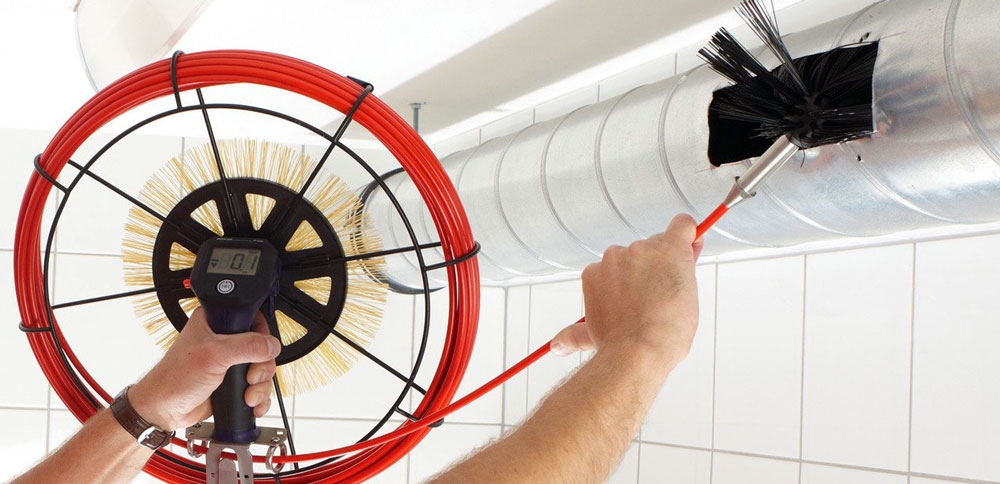

Въздуховодите, изработени от всякакви материали, се нуждаят от периодично почистване. В края на краищата потоците от отработен въздух носят със себе си прах, суспендиран прах, мазнини и животинска козина.

При движение на въздушния поток по вътрешната повърхност на тръбата се появява статичен електрически заряд, който привлича праха.

Това е още по-актуално при инсталирането на абсорбатор в кухнята, когато във вентилацията се засмукват сажди, дим и частици масла, които са във въздуха. Всичко това се отлага по вътрешната повърхност на тръбите и се коксува с праха, като стеснява диаметъра на работния проход.

Производителите на вентилационни тръби прилагат антистатична обработка при производството им. Но ако се замислите, в случая с кухнята антистатикът едва ли ще помогне, а в обикновената вентилация прахът не се отлага толкова много.

Естествената вентилация за частна къща е най-предпочитаният вариант. Тя е лесна за устройство и поддръжка, в нея няма оборудване, което периодично може да се повреди.

Във всеки случай на форумите на собственици на жилища, посветени на този въпрос, няма ужасяващи снимки на проходи, напълно запушени с прах и мръсотия. Затова този аспект може да се отнесе към областта на маркетинговите страшилки.

Изисквания към вентилационната система

Изискванията към вентилационната система за частна къща са универсални, т.е. не зависят от материалите, от които е изградена.

Естествената вентилация от канализационни тръби трябва да осигурява следните обеми въздух:

• за жилищни помещения до 20 кв.м. – 3 куб.м на час на човек;
• за жилищни помещения с площ 30 кв.м. и повече – 30 куб.м въздух на час на човек;
• за кухни, оборудвани с електрическа печка – над 60 куб.м;
• за технически помещения, в които има газов котел – 140 куб.м;
• котелно помещение с топлогенератор на природен газ – 3-кратно обновяване;
• за баня и тоалетна – 25 куб.м на час;
• перално помещение, сушилня – 90 куб.м на час;
• килер, гардеробна – кратност 0,2;
• работен кабинет, библиотека – 0,5 от обема за час.

При използване на канализационни тръби трябва да се вземе предвид:

• пластмасата има доста ограничен диапазон на работни температури – не повече от 70 градуса, затова канализационните тръби не могат да се използват за вентилация на сауни, бани, работилници;
• съвместимост с вентилатори и друго оборудване по диаметър на съединението;
• пластмасата е нестабилна, т.е. може да се разширява при нагряване и да възстановява предишните си размери при охлаждане, затова трябва да се предвидят компенсиращи участъци, например от гофрирана тръба;
• необходимост от поставяне на топлоизолация на някои участъци (на тавана);
• съвместяване на вентилационните тръбопроводи с елементите на покрива за монтаж отгоре на покривното покритие.

За изграждане на принудителна система в избата, на мансарда или таван, в жилищни помещения, кухни и санитарни възли, изчисленията се правят, като се вземат предвид производителността на вентилаторите и другото оборудване.

Изчисляване на тръбите за монтаж на вентилация

При извършване на изчислението за създаване на ефективна вентилационна система се решават 2 задачи:

• изчислява се производителността на цялата система;
• изчислява се необходимото количество материали.

На първо място се изчислява необходимият диаметър на пластмасовите въздуховоди за всички участъци.

За определяне на сечението на вентилационните канали се извършват следните действия:

• изчислява се обемът на помещенията по линейните размери на всяко: височина, дължина, ширина (данните се умножават);
• получените данни се сумират;
• определя се необходимото количество въздух за заместване за 1 час в жилищни стаи, бойлерно, котелно, санитарни възли. За бързо изчисление може да се приеме нормата: обновяване на целия обем въздух в жилищните помещения еднократно на час;
• резултатът се закръглява до по-голямо число;

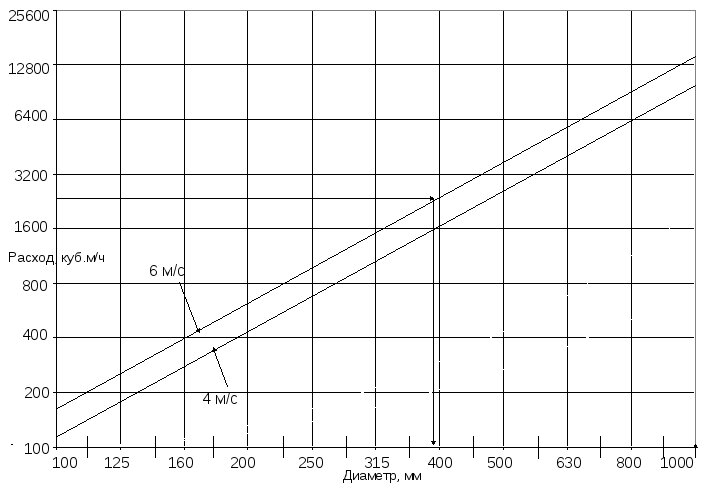

• диаметърът на въздуховодите се определя по таблица, която отчита скоростта на движение на въздушния поток и техния обем.

За монтиране на въздухоотвод от кухнята и котелното трябва да се използват тръби с диаметър 150 мм или 200 мм.

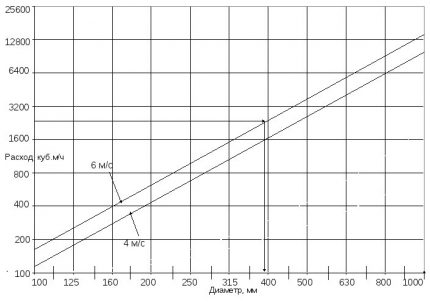

За улесняване и ускоряване на процеса на избор на оптимален диаметър на тръбите, топлотехниците са разработили монограма. Ако нямате желание да отделяте време за изчисления, е по-добре да използвате нея или да приемете осреднени стойности, препоръчани от СНиП-ове.

Особености на устройството на вентилация в частен дом

В частните къщи системите за естествена вентилация се изграждат много по-често – те са по-евтини и по-прости. Често може да се отбележи само един елемент за принудително отвеждане на отработените газове – кухненски аспиратор, с изчисленията за инсталирането на който ще ви запознае препоръчваната от нас статия.

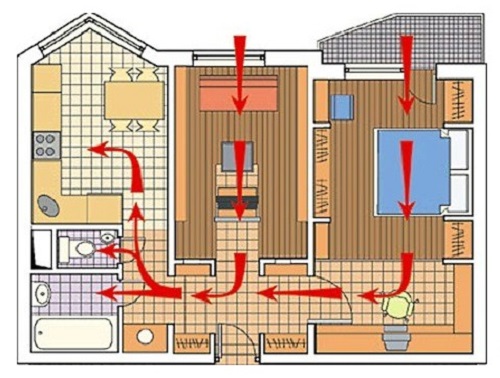

И така, как правилно да организирате движението на въздушните потоци, например, в едноетажна къща:

1. В прозоречните профили или в външните стени трябва да бъдат монтирани автоматични клапани, тъй като съвременните прозорци са херметични.
2. Между кухнята и санитарния възел (ако са наблизо) в преградата се поставя блок от 3 вертикални шахти, водещи през таванското помещение към покрива.
3. За преминаване на въздуха под междустайните врати се създават пролуки с ширина до 1 см. Ако няма пролуки, то около вратните отвори или в крилото на вратата се монтират приточни решетки.
4. Кухненският аспиратор се свързва към отделен канал. Освен основната функция, той изпълнява и допълнителна – поема част от натоварването – може да отвежда до 100 куб. м въздух. Това може да се вземе предвид при изчисляване на диаметъра на тръбите за кухненска вентилация.
5. 2 отделни шахти водят към кухнята и санитарния възел.
6. Благодарение на естествената тяга в тези 2 канала, въздухът от жилищните помещения ще се насочи към коридора, а от него – към изпускателните решетки.

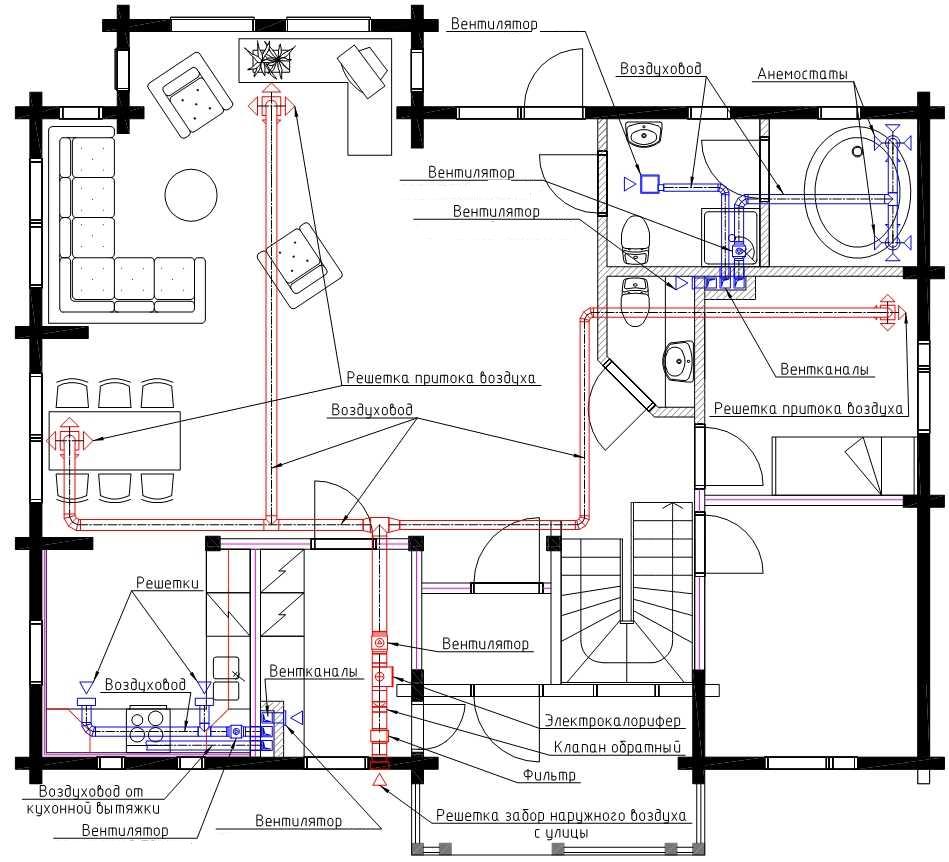

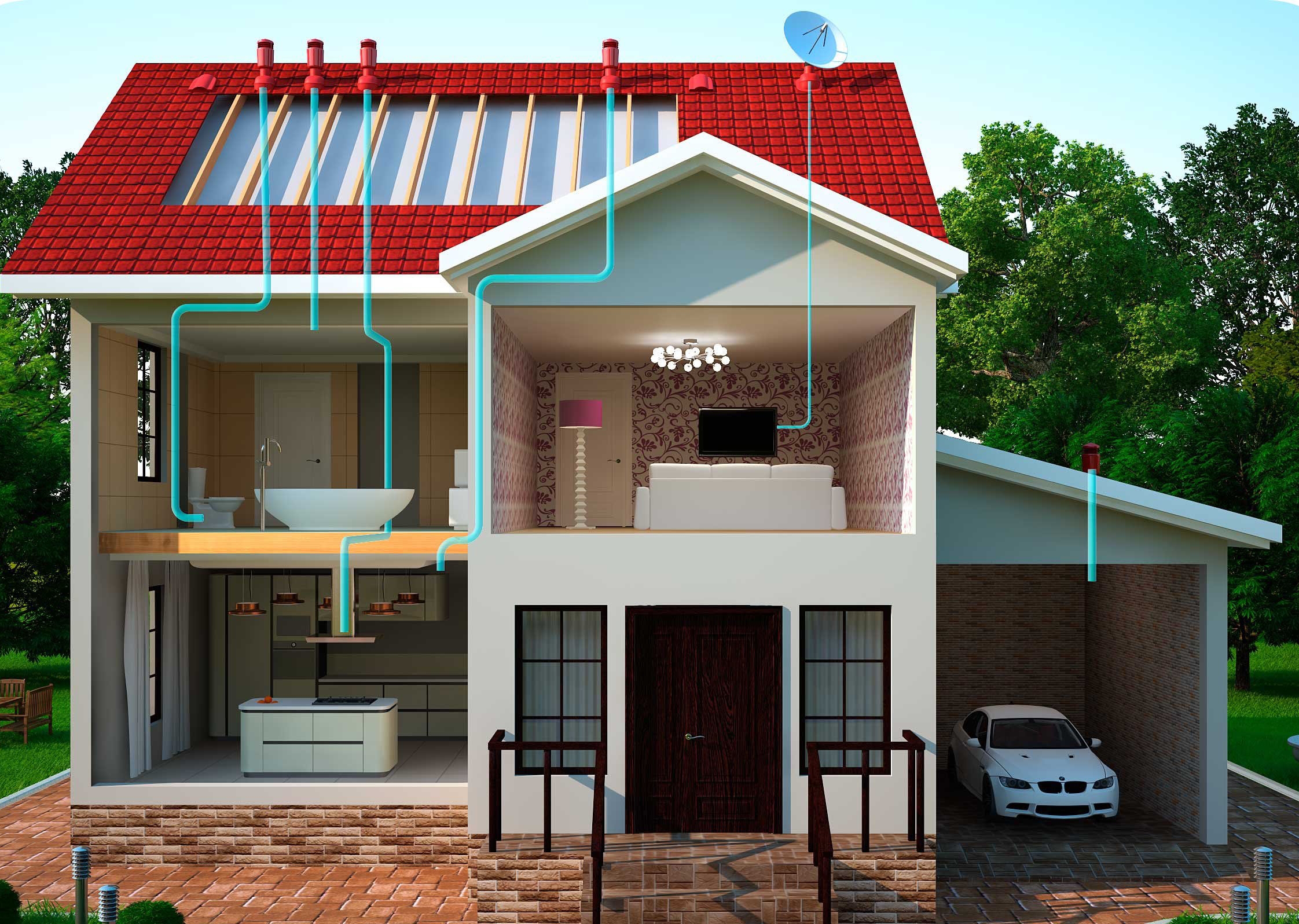

Предварително трябва да се направи подробен план-схема на полагането на магистрали и отклонения. Въздуховодите трябва да бъдат положени по най-краткия път от приточния отвор до изпускателния. На схемата трябва да бъдат отбелязани изпускателните отвори в стените и проходите през тавана, местата на свързване.

Вентилационните канали трябва да имат минимум извивки и отклонения, а изпускателният канал трябва да бъде разположен строго вертикално. Дължината на хоризонталните участъци не трябва да надвишава 3 метра, а въздуховодите трябва допълнително да се закрепват с крепежни елементи.

Колкото по-подробна е схемата на вентилация, толкова по-лесно ще бъде да се реализира. Всмукването на въздух при естествена вентилация се осъществява чрез отвори, разположени в основата или долната част на стената, отвеждането – чрез вентилационни отвори и канали, намиращи се под тавана или в горното покритие.

За естествена вентилация височината на изпускателния въздуховод трябва да бъде не по-малка от 5 м. В противен случай течението на въздуха ще бъде слабо. В такъв случай в каналите на горните етажи ще трябва да се монтират вентилатори, което ще превърне схемата в комбиниран, т.е. частично механичен тип.

Притокът на свеж въздух може да бъде:

1. инфилтрационен – през прозорци, процепи, проветрители в прозоречни системи;
2. контролиран – чрез системи за климатичен контрол.

Изпускателният канал обикновено се поставя на 250 мм под тавана.

Особености на сглобяването на системата

За постигане на по-голяма херметичност каналите е по-удобно да се сглобяват на блокове и след това да се монтират като сглобени блокове. Това е изключително въпрос на удобство при монтажа. Прокарването е най-добре да започне с инсталиране на отделни канали в кухнята, банята или тоалетната.

Маркирайте веднага на схемата посоката на движение на въздушните потоци. Така ще бъде по-лесно да се разработят оптимални трасета за прокарване на вентилационните канали и да се изберат места за разполагане на компонентите на системата.

Отворите в подовите конструкции се правят така, че тръбата да може лесно да влезе на мястото си. Първоначално отворът с тръбата може да се фиксира с парцал, след което фиксацията се закрепва с монтажна пяна.

Често използвани фитинги за свързване на тръби са:

• тройници (на участъците на съединяване/разклоняване на системата);
• отводи и колена (на местата на завоите на канала);
• преходници (при свързване на тръби с различно сечение).

Инсталирането на вентилатори, спиращи обратни клапани, рекуператори се прави преди окончателното фиксиране на вентилационните отвори. Окончателното фиксиране към конструкциите с крепежни елементи или скоби се извършва след сглобяване на целия участък. Преди последното затягане на скобите се проверява работоспособността на системата.

Изисквания към обединяването на канали

Кухненският канал не може да се обединява с други. Не може да се обединява кухненският изпускателен канал с изпускателя на плота. Изпускателят трябва да има собствен въздуховод. В много съвременни модели кухненски аспиратори има външен блок, който се инсталира на тавана.

Обединяват се само еднотипни канали – това са баня-тоалетна-технически помещения, пералня. Възможно е да се обединят изпускателни тръби от няколко тоалетни, но с монтиране на обратни клапани за предотвратяване на преминаването на миризми от една тоалетна в друга.

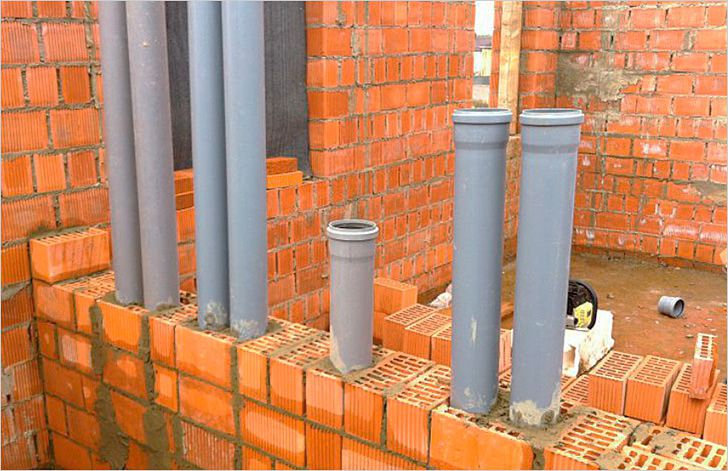

В пространството на тавана обикновено излизат 3-4 вентилационни канала. За тях обикновено се изгражда обща вентилационна шахта, изградена от тухли или бетонни блокове. Това е необходимо за прикриване на комуникациите и за защитата им от механични въздействия.

Не се препоръчва да се изграждат вентилационни канали във външните стени – там ще се образува конденз поради разликата в температурите. При свързване на полимерни тръби и фитинги, местата за монтиране на маншетите е по-добре допълнително да се уплътнят със силикон за по-голяма херметичност и дълготрайност на съединенията.

Нежелателно е да се прокарват въздуховоди във вътрешните носещи стени. Те несъмнено значително ще отслабят конструкциите, върху които се разпределя значително натоварване.

Никакви вентилационни канали не трябва да се извеждат в комина. Ако канал от пластмасови тръби минава близо до комина, ще е необходима инсталация на термозащитен щит от незапалим материал.

Преминаване на вентилационни канали през покрива

Най-простият вариант за извеждане на вентилационна тръба през покрива – да се прекара през билото. За скатни покриви оптималното решение е монтаж на вентилационна тръба до билото.

Каква височина трябва да има тръбата за вентилация:

• ако е разположена до комина, тя трябва да е равна на неговата височина;
• над плосък покрив тя трябва да се издига на повече от половин метър;
• ако тръбата се намира на метър и половина от билото, тя трябва да е по-висока от билото с половин метър или повече;
• ако тръбата се намира от билото на разстояние от 1,5 метра до 3 метра, тя трябва да е на една височина с билото;
• ако е отдалечена от билото повече от 3 метра, тогава тя може да бъде по-ниска от билото, височината се определя чрез изграждане на чертеж с отлагане от билото на ъгъл от 10 градуса;
• от върха на вентилационната тръба до най-близкия прозорец трябва да има не по-малко от 3,5 метра.

По-точно височината на тръбата може да се изчисли по нейния диаметър. Всички необходими данни могат да се видят в таблицата по-долу.

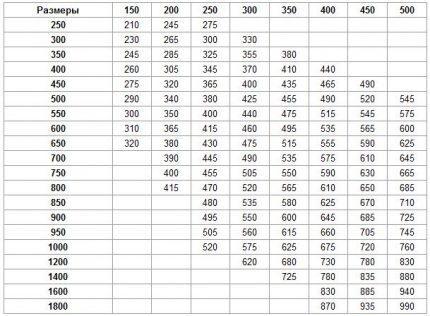

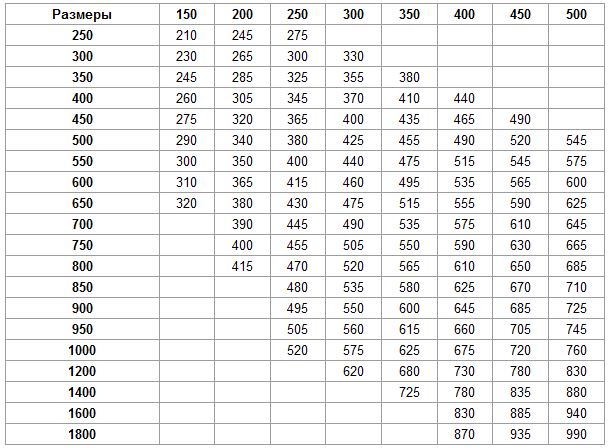

В хоризонталния горен ред е представена дължината на тръбите, а в левия вертикален стълб – ширината на въздуховода. В клетките на таблицата – еквивалентните стойности на диаметъра на въздуховода.

Оптималният начин за извеждане на няколко въздуховода през покрива е да се обединят във вентилационна шахта. В нея могат да се разположат до 6 тръби.

Много по-лесно е да се направи и уплътни в покрива един отвор за обща вертикална конструкция, отколкото да се изрежат няколко отвора за извеждане на кръгли тръби.

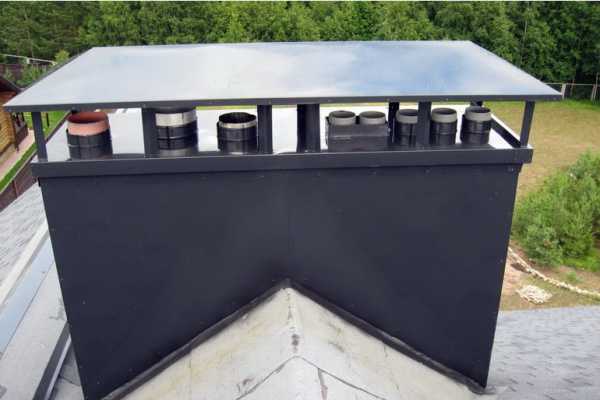

Всички въздуховоди и коминът могат да се обединят в една кутия.

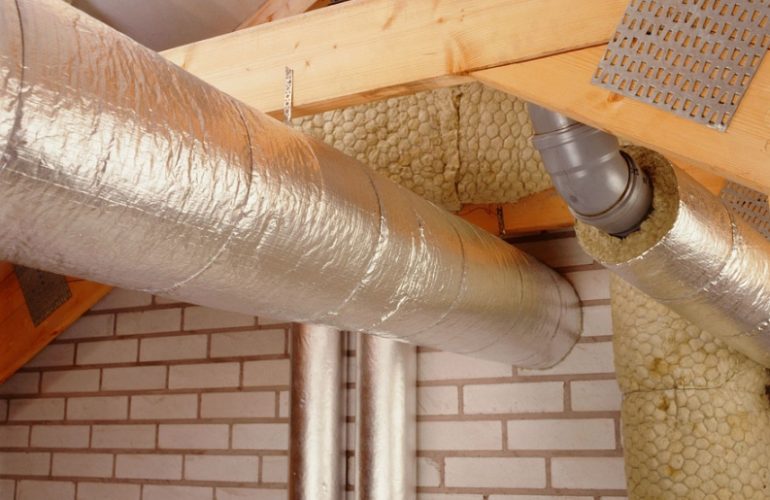

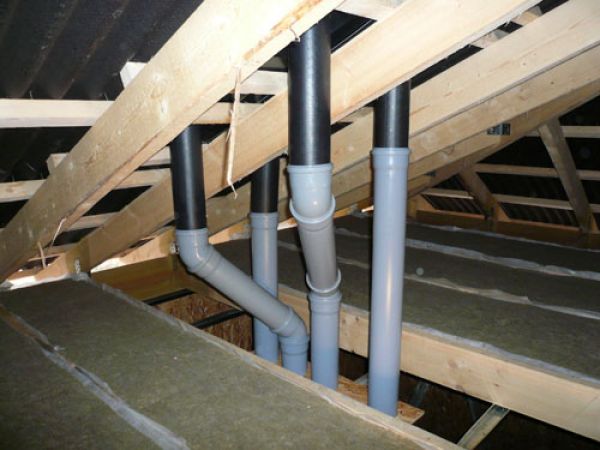

За да не замръзват тръбите навън в приточно-изпускателните системи, те се обвиват с изолация и се облицоват. Също така задължително се изолират тръбите в неотопляем таван или преминаващи през неотопляеми помещения. За топлоизолация се използват хигроскопични материали: минерална вата, полиуретан или полиетиленова изолация.

В днешно време голяма популярност се радва полиетиленовата изолация. Пенообразният полиетилен представлява готови черупки-обвивки за тръби. За изолация е достатъчно да се поставят на тръбата и да се залепят по шева. Някои производители произвеждат и изолация от пенообразен полиетилен на лепяща основа.

Необходимо е да се изолират вентилационните тръби, за да се предотврати образуването на конденз. Изолацията с други материали се фиксира върху въздуховода с обвързване от метална тел или пластмасови скоби

След полагането на топлоизолацията се извършва окончателното фиксиране към носещите греди или към покривната конструкция. След окончателното фиксиране на покрива се монтира дефлектор или друго защитно устройство за предпазване на устието на вентилационните тръби от атмосферна вода, прахова суспензия, носени от вятъра клони и други замърсявания.

Етапи на сглобяване на вентилационната система

Последователност на сглобяване на вентилационната система:

1. Оразмеряване – по стените и таваните се оразмеряват местата за преминаване на комуникациите с точки за монтаж на крепежни елементи.
2. Монтаж на крепежни елементи на предварително оразмерените места.
3. Сглобяване на общия вентилационен щранг.
4. Сглобяване на отделните въздуховоди от вътрешните помещения.
5. Монтаж на полу-сглобените въздуховоди и щранг.
6. Свързване на клоновете на вентилационната система.
7. Уплътняване на съединенията.
8. Монтаж на вентилатори, клапани и други устройства, които увеличават тягата.
9. Извеждане на тръбите през покрива.
10. Топлоизолация на участъци от въздуховоди в неотопляеми помещения.

По този начин изграждането на вентилационна система от канализационни тръби няма принципни разлики от монтажа на вентилационни системи от специални тръби – вентилационни.

Изводи и полезно видео по темата

Пример за сглобяване на вентилационна система на видео:

Следващият видеоклип ще ви запознае със спецификата на изграждане на вентилационна система в частна къща:

Въпросът за използване на канализационни тръби за устройство на вентилационна система на частна къща се дължи на тяхната достъпна цена, добра херметичност и лесен монтаж. Направената вентилация от пластмасови канализационни тръби със собствени ръце ще радва дълго време жителите на къщата със своята ефективност и дълготрайност.
