Вентилация от пластмасови канализационни тръби в частен дом: възможност за изграждане и най-добри варианти

Всяко жилищно помещение трябва да бъде оборудвано с вентилационна система, в противен случай собствениците ще се сблъскат с плесен, гъбички, запрашеност и влага. Микроклиматът в къщата далеч не е оптимален, а при висока влажност облицовката, строителните конструкции и мебелите бързо ще станат неизползваеми.

Бюджетът е толкова малък, че не можете да си позволите наемни работници? Не лошо решение ще бъде вентилация от пластмасови тръби в частен дом – достъпно и ефективно. Основното е, че изграждането на въздуховоди от тях не е трудно със собствени ръце.

Ще ви разкажем как да организирате вентилация от полимерни тръби. Ще ви запознаем с техните предимства, недостатъци и правила за монтаж. Нашите препоръки ще ви помогнат да сглобите безупречно работеща система и да я експлоатирате правилно.

Предимства и недостатъци в сравнение

Не съществуват забрани за използване в строителството на вентилационен тръбопровод от пластмасови или други изделия, използвани в канализационни системи. Въпреки това, преди планиране и монтаж на вентилацията, задължително трябва да се запознаете с характеристиките на избрания за изграждане материал.

Добре е, ако са известни техните предимства пред металните кутии и, разбира се, недостатъците.

Вентилацията представлява система от въздуховоди, отвори и оборудване, чиято съвкупност осигурява редовен обмен на отработен въздух с чист.

Към предимствата на пластмасовите канализационни тръби, използвани при изграждането на бюджетна вентилация, се отнасят:

1. Ниска цена. PVC или PP тръба е няколко пъти по-евтина от аналог от поцинкована ламарина.
2. Лесен монтаж. За инсталиране на комуникацията собственикът не трябва да привлича специалисти – всичко може да се направи със собствени ръце.
3. Практичност. Разнообразието от пластмасови части позволява създаването на вентилационни системи с всякаква функционалност.
4. Електроизолация. Пластмасата не може да стане проводник на електрически ток.
5. Конструктивна твърдост. Тръбите от PVC и PP не е необходимо да се закрепват допълнително, те отлично запазват конструктивната посока и форма без допълнителни приспособления.

Съществен плюс на пластмасовите канализационни тръби е отличната им устойчивост на биологични и химични въздействия. По стените им не се заселват колонии от плесени, не могат да бъдат повредени от битови химически препарати по време на почистване.

Неоспоримият приоритет на пластмасовите тръби за прилагането им във вентилационни системи е способността им да поглъщат и да не разпространяват звукови вълни. Изградената от тях система шуми значително по-малко от метална.

Ако сравним канализационната пластмаса със специализираните изделия, при нея ясно се открояват и недостатъци, а именно:

1. Лоша устойчивост на повишени температури. Канализационната тръба не може да се използва при температура на въздуха над 50-60 градуса.
2. Недостатъчно висока здравина. В сравнение с метала, пластмасата не се отличава с надеждност, издръжливост и устойчивост на негативни външни механични въздействия. Ако се постараете, тя може да бъде повредена от силен удар с остър предмет.
3. Ограниченост при вариантите за монтаж. Пластмасовите тръби не могат да бъдат положени в близост до агрегати, генериращи топлина (котли, нагреватели, печки, колонки, радиатори и отоплителни тръбопроводи). Те не могат да се поставят на места, свободно осветени от слънцето.

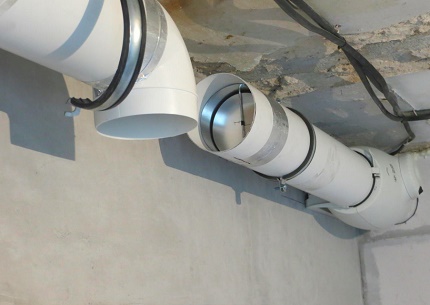

От пластмасови канализационни тръби може да се изгради вентилационна система. Тя ще бъде практически също толкова издръжлива и устойчива, колкото метална. Освен това по нея не се транспортира никаква агресивна среда, нито изпитва налягане.

Именно затова тръбите от PP и PVC могат да се използват практически навсякъде: при изграждане на противопожарни вентилационни системи, аспиратори над готварски повърхности, скрити въздуховоди, положени зад фалшиви тавани и стени.

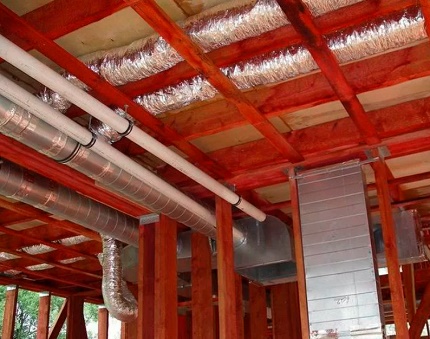

Пластмасовите въздуховоди са значително по-леки от металните аналози. Те са идеално подходящи за инсталиране зад окачени и опънати тавани, зад фалшиви стени.

За закрепване на полимерни тръби към конструкции се произвежда широк набор от клипси и скоби. Окачването към тавана може да се извърши с помощта на метална монтажна лента. Крепежните елементи за метални системи с аналогична форма и размер също ще бъдат много полезни.

Сравнение на размерите на сечението

Пластмасовите въздуховоди, вентилационното оборудване (вентилатори и дифузори), съединителните
и крепежните канализационни изделия имат следните диаметри:

• 100 мм;
• 125 мм;
• 150 мм;
• 200 мм.

Срещат се и по-рядко разпространени размери на пластмасови тръби, предназначени за вентилационни системи.

Канализационни тръби от PVC, както и фитингите, имат своите стандартни диаметри, мм:

• 110;
• 160;
• 200.

Сравнявайки предоставените по-горе параметри, се забелязва несъответствие със стандартните размери на въздуховодите. При сглобяване на естествена вентилационна система от съставните части на канализационна система с подходящи размери, няма да има никакви проблеми.

При съединяване с вече съществуващ вентилационен канал се появяват несъответствия. Да се купи преходник няма да се получи — те не съществуват, а да го направите самостоятелно в домашни условия е дълго и сложно.

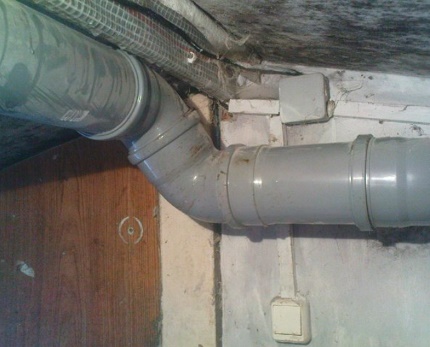

Сглобяването на въздуховоди от канализационни тръби значително ще улесни и ускори наличието на фасонни елементи. С тяхна помощ може да се изгради система с произволен брой завои, въпреки че точно тях е желателно да се намали.

Трудности могат да възникнат при подбора на вентилатори и друго оборудване за изграждане на принудителна вентилационна система от канализационни пластмасови тръби. Цялото оборудване има стандартни размери и, разбира се, няма да пасне по диаметър.

Приоритетен обем на въздухообмена

Нормативните документи са предназначени за определяне на параметрите на естествения въздухообмен. За жилищно помещение с площ 30 м² въздухообменът трябва да бъде 4,5 м³ въздух на 1 м². При по-голям обем на помещението, на всеки човек са необходими 30 м³ свеж въздух на час.

Според законите на гравитацията топлият въздух, наситен с пара от нашето дишане и други битови изпарения, се движи нагоре. Това свойство се взема предвид при проектирането на системата. Приточните компоненти се разполагат под изпускателните.

В кухнята и тоалетната показателят трябва да бъде в границите 110-140 м³/ч. За принудителна вентилация показателите ще бъдат по-големи.

За изграждане на вентилация в своя дом отлично подхождат пластмасови тръби с диаметър 160 мм. Този параметър осигурява постъпление на въздух около 30 кубични метра за 1 час при височина на въздуховода 3 метра. При други показатели ефективността ще бъде по-малка.

При необходимост от увеличаване на пропускателната способност може да се увеличи сечението на въздуховода и неговата дължина. За осигуряване на максимална тяга във всяка стая, на един етаж трябва да бъде еднаква дължината на въздуховода.

Препоръки за изграждане на системата

Нормалната работа на изгражданата система и добре обмислената покупка на материал за нейното сглобяване трябва да бъде предшествана от добре направен проект.

Още на етапа на проектиране трябва да се реши, дали в схемата на вентилация ще се включва оборудване, стимулиращо нейното движение, пречистващо и затоплящо потока от улицата.

За да може резултатът да отговаря на очакванията, а системата да се справя със задълженията си, трябва да се вземе предвид следното:

1. При разработката на проекта се опитайте да намалите броя на острите завои и извивки във вентилационния тръбопровод. Колкото по-равен е вентилационният канал, толкова по-интензивен ще бъде въздухообменът.
2. От предишната препоръка пряко следва следващата. Колкото по-кратък е пътят на въздуха от входа до изхода, толкова по-ефективно ще бъде вентилирането.
3. При обмислянето и създаването на проекта се придържайте към непретенциозни и прости схеми. Удобството в планировката ще доведе до намаляване на КПД.

При изграждане на вентилационна система от пластмасови тръби обръщайте внимание на височината на самата конструкция. Ако тръбата за отвеждане на въздуха се издига на височина под 5 метра от долното ниво, естествената вентилация няма да работи. В такъв случай ще трябва да се подсили с вентилатори.

Естествен и изкуствен тип

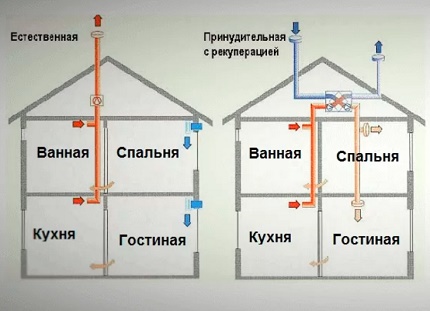

По типа на подбуждане на движението на въздушните маси вентилационните системи се делят на естествени и изкуствени:

• Естествени, наричани още гравитационни. Действат благодарение на разликата в плътността и температурата на въздушната маса отвън и вътре в помещенията. Отработеният топъл въздух с по-ниска плътност се издига нагоре и се изтегля в отдушниците, а на негово място отвън влива по-плътен студен поток.
• Изкуствени, наричани още механични. Работят чрез непрекъснато стимулиране на движението на въздушния поток с вентилатори. Те се монтират на изсмукване или на приток, понякога се поставят и в приточни, и в изсмукващи компоненти, но винаги е задействано само едно направление.

Гравитационният тип вентилиране зависи пряко от метеорологичните условия. В лятната жега работата му спира спонтанно, тъй като налягането между въздуха вътре и отвън се изравнява. Понякога въздушният поток в жегата протича в обратна посока: от къщата/апартамента навън.

Естествената вентилация е енергонезависима. В нейната схема няма скъпи устройства. Тя е по-евтина в сглобяването и поддръжката, но отстъпва на принудителната по възможности и ефективност.

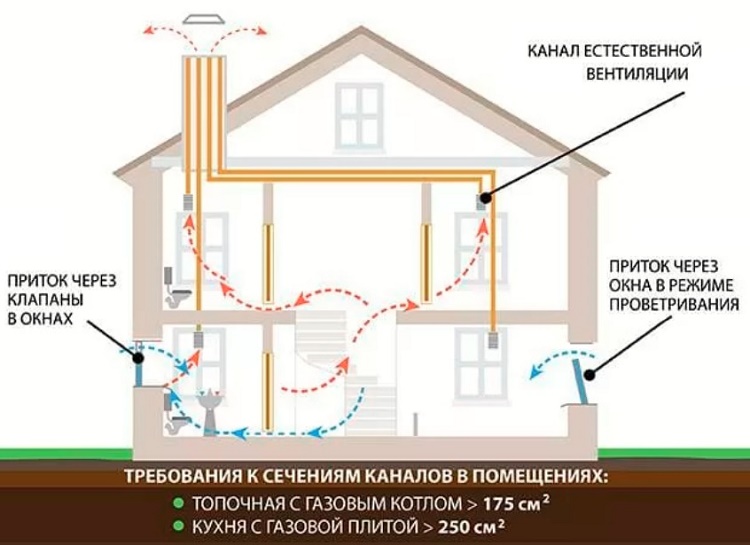

Постъпването на свеж въздух по естествена схема става чрез неплътности в отворите на прозорци и врати с касата, чрез отворени прозорци и периодично отваряни врати. Оттичането – през решетъчни вентилационни отвори, изградени в кухните и санитарните възли.

Апартаментите от стария жилищен фонд се вентилираха по естествена схема. Никой не възнамеряваше да я механизира. Сега в тези апартаменти, предназначени за естествен приток, се монтират пластмасови херметични прозорци. Поради тях нормалното движение на въздуха се нарушава, затова заедно с пластмасовия прозорец в многоетажната сграда трябва да се монтира приточен стенен клапан.

Приточни или изсмукващи клапани в стената трябва да се използват в частни домове, в които изграждането на механична приточно-изсмукваща вентилация не се планира.

С помощта на клапан, по най-евтиния, но ефективен начин, ще се осигурява приток или отток. В същото време цялата система ще получи статут на комбинирана – т.е. частично механизирана.

Към най-простите варианти на комбинирани вентилационни системи, частично механизирани с местни вентилатори, се отнасят системи с приточни или изпускателни клапани, както и с кухненски аспиратори без рециркулация с въздуховод, свързан към вентилационната шахта.

Механичната вентилация – най-скъпият и трудно реализуем тип система, която изисква включване на рекуператор или калорифер, приточно-изпускателна инсталация. Нейните въздуховоди се прокарват зад фалшиви стени, окачени или опънати тавани, изграждат се в строителните конструкции по време на издигане на къщата.

Естествено, ако собственикът е решил да инсталира приточно-изпускателна вентилация, той няма да пести от материал за вентилационните канали. Едва ли ще купи канализационни тръби. По-добре е да закупи пластмасови въздуховоди, които без проблеми и излишни усилия се свързват към вентилационното оборудване.

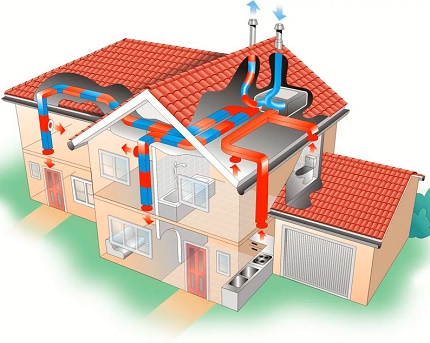

За работата на приточно-изпускателната вентилация отговаря инсталация, разположена на тавана на къщата. Тя нагнетява свеж въздух и отвежда отработените въздушни маси, независимо от метеорологичните условия.

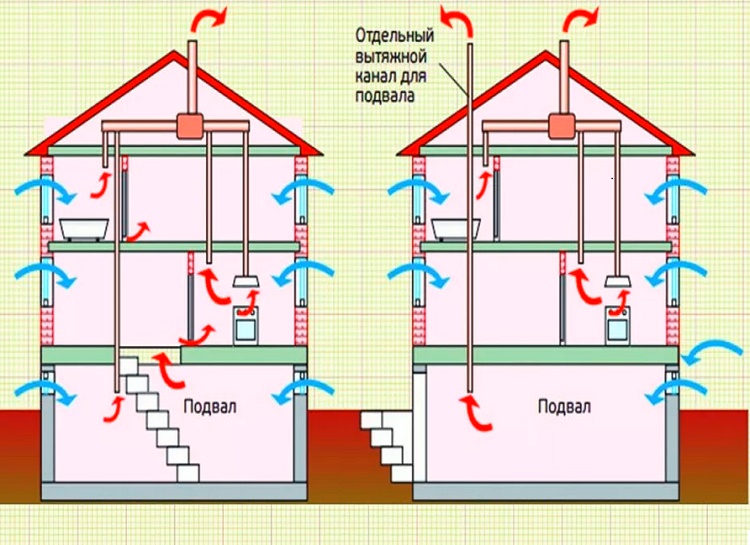

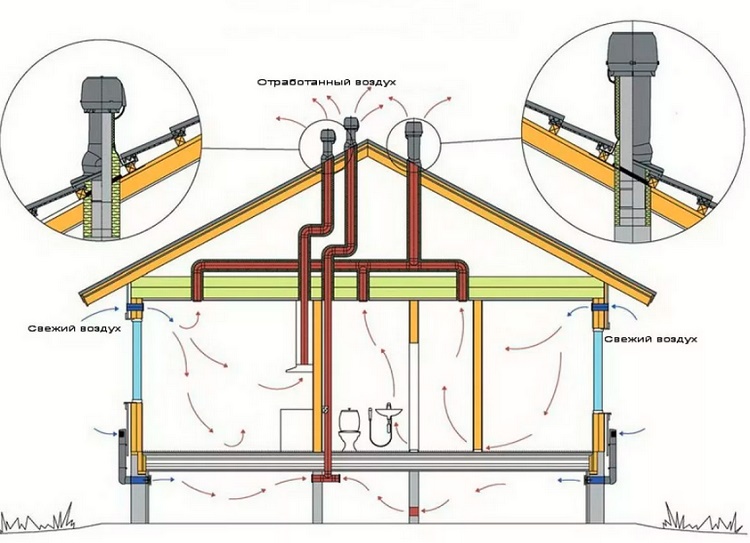

В частните къщи изпускателните канали от санитарните възли и кухненските аспиратори се извеждат или отделно на тавана, или се обединяват в обща шахта, разположена в средата на сградата. По този начин се намалява загубата на полезна площ и шахтата излиза на покрива в най-високата точка, което осигурява отлична тяга.

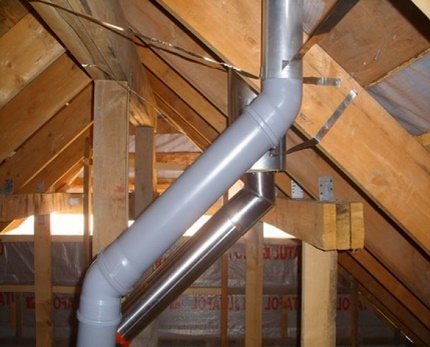

Пластмасовата канализационна тръба, минаваща през тавана, задължително трябва да се обшие с изолация. В противен случай тръбата ще се разруши от температурните промени. От кухнята винаги ще излиза по-горещ въздух, отколкото в околната среда, следователно поради нестабилно разширение е възможна деформация или нарушаване на херметичността на канала.

Отгоре на тръбата задължително се монтира капак – вентилационен дефлектор, който предпазва от валежи.

Процес на изграждане на системата

Изграждането на изпускателна вентилация в кухнята или в санитарния възел започва с маркиране на цялата система. След това се подбират и изчисляват материалите. Никога не бързайте с изчисленията. Всичко трябва да се прави премерено и спокойно.

При проектирането помнете, че във вентилацията е важна нейната функционалност с възможност за максимално използване на всички условия във всяка стая. Ако сбъркате – ще се наложи да използвате механични въздухонагнетатели, което значително ще повиши цената на системата.

За нормалната работа на гравитационната система е желателно въздуховодите да имат възможно най-малко завои. Препоръчва се да се монтират турбинни дефлектори на изпускателните тръби, издигащи се над покрива – те ще усилят изтичането.

Етапи на монтажа:

1. Проектиране на вентилацията.
2. Закупуване на оборудване: канализационни тръби, монтажни елементи, крепежни елементи, фитинги, монтажни метални ленти.
3. Монтиране на скоби и хомути по местата на преминаване на вентилационните комуникации.
4. От големи тръби се сглобява вентилационният щранг.
5. Сглобяване и монтаж на въздуховодите.
6. Свързване на всички клонове помежду им.
7. Уплътняване на съединенията. Няма особена нужда от това, но няма да навреди.
8. Монтиране на вентилатори и клапани, ако са предвидени.
9. Монтаж на вентилационни заслонки.

Финал на всички видове монтажни работи – тестване на системата за работоспособност. Всички действия се свеждат до проверка на тягата. За целта трябва да се приложи лист хартия или салфетка към изпускателните канали.

Проектиране или разработване на схема

Създаването на проекта за вентилация започва с елементарни изчисления и събиране на информация, след което:

• Изчислете кратността на въздухообмена в цялата къща. Този показател зависи от обема на всички помещения, тяхното предназначение и броя на обитателите. В жилищните стаи въздухът трябва да се сменя напълно 1 път на 1 час, а в техническите помещения (тоалетна/баня) – минимум 3 пъти на 1 час. Като съберем получените числа, получаваме показателя за производителност, въз основа на който ще се изберат диаметърът и височината на вентилационното оборудване.

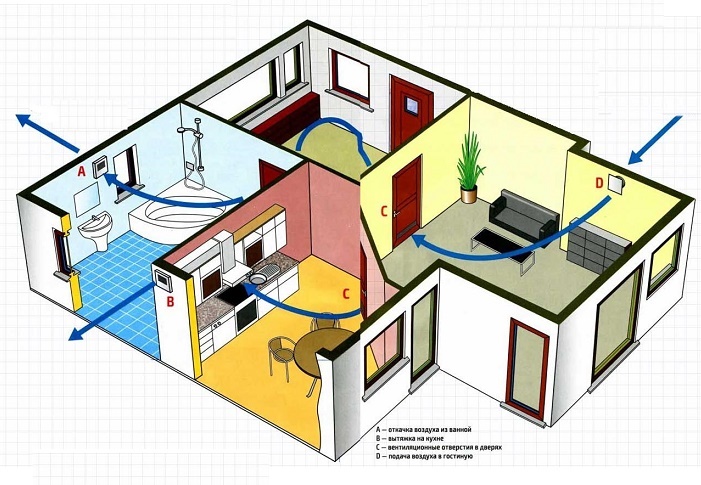

• Начертайте схема на движението на въздушните потоци. Веднага преценете положението на смукателните и приточните канали.
• Начертайте схема на въздуховодите. Засега не отчитайте детайлизацията, придържайте се към правилата и се опитайте да впишете системата без усложняване на дизайна. Това е най-сложният етап от работата. Скриването на вентилацията от обемисти пластмасови тръби не е толкова лесно.

Скиците са готови. Отделете още малко време, за да обмислите какви устройства ще бъдат внедрени в системата и къде ще се намират те.

Детайлиране и сглобяване на системата

След като решите всички въпроси по схемата и ѝ придадете окончателен вид, е време да преминете към детайлизацията.

Първо се извършват изчисления, подбират се съставните части на системата, оборудването и се съставя бюджет, след което:

• Изчислява се сечението и площта на въздуховодите. Отчита се максималната скорост на тихо движение на въздуха – в противен случай в къщата ще има гудене.
• Всички размери се пренасят върху схемата.
• Детайлизация. Съставя се списък на всички необходими елементи с посочване на сеченията.
• Изчислява се крайната стойност на компонентите на вентилационната система. Съобразете желанията си с наличния бюджет. На този етап ще трябва няколко пъти да промените компонентите, отказвайки се от желаното в полза на реалното.
• Рисува се окончателният проект. Не забравяйте за възлите на преминаване на вентилационните канали през покрива, тавана, стените, изолационните и консумативните материали, вентилационните решетки, крепежните елементи и всички останали дреболии, които в крайна сметка ще се излеят в прилична сума.

Остава да се намерят, купят и монтират. Написано е малко, но за сметка на това нерви, време и усилия за осъществяване на замисленото ще отидат немалко. След като монтирате цялата система, все още не може да се каже, че всичко е готово.

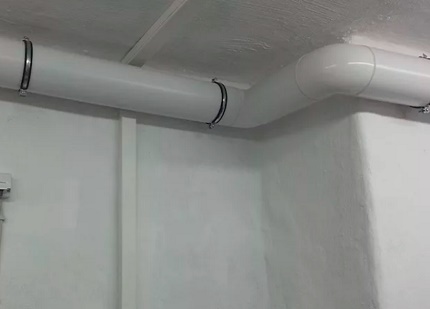

Въздуховодите от канализационни тръби се сглобяват по изготвения проект. ПП тръбите и фитингите се свързват чрез челно заваряване, а ПВЦ – чрез студено заваряване.

Системата за вентилация от пластмасови канализационни тръби все още трябва да се тества и доработва в процеса на експлоатация. Да се постигне съгласувана работа на всеки елемент от системата също не е толкова лесно. Ако естественият вариант на вентилиране не е достатъчно ефективен, си струва да се модернизира чрез инсталиране на изпускателни клапи или техните приточни аналози.

Разбор на слухове и предположения

Слух: Пластмасовите канализационни тръби, при използване в системата за приточна вентилация, ще отделят вредни, а може и отровни вещества, отравяйки въздуха. Те имат друго предназначение и при производството могат да се използват вредни химически вещества. Затова при изграждане на вентилационна система е по-добре да не се рискува.

Всички, без изключение, производители на канализационни фанови тръби разполагат с документация, потвърждаваща екологичната безопасност. Да се опровергае или потвърди това е невъзможно, тъй като технологията на производство се пази в тайна. Производителят може да ви запознае със сертификата за качество на своето изделие.

Слух: Продавачите на въздуховоди от полимери разпространяват информация, че канализационните тръби бързо се наелектризират, което води до налепване на мръсотия и прах по вътрешната повърхност на тръбите.

Движението на въздуха наистина може да провокира образуването на електростатичен заряд вътре в тръбата. Странно защо всички говорят точно за фановите изделия, след като се наелектризират и ламаринените тръби. Цялото нещо е в обработката.

Производителите на въздуховоди от пластмаса задължително извършват обработка с антистатик. Ако обработете канализационните пластмасови тръби с антистатик преди монтажа, то свойството на наелектризиране изчезва.

Изводи и полезно видео по темата

С грешките при изграждане на изпускателната система от канализационни тръби и начините за отстраняване на недостатъците ще ви запознае следното видео:

Ефективната вентилация в частна къща от канализационни тръби – напълно реален вариант. Предимствата и недостатъците на подобни системи малко се различават от специализираните, за което свидетелстват експлоатационните характеристики. Въпреки това от тях може да се направи само гравитационен тип.

Струва си да се споменат габаритите. Всички крепежни и съединителни фитинги, отклонения и завои ще бъдат 2 пъти по-големи от тези на вентилационните конкуренти. Външният вид също не е на ниво. Изводите са направени, а нататък зависи от вас да решите кое е по-важно – крайната цена на продукта или компактността и външният вид.

Можете да споделите своя опит при инсталирането на вентилация от канализационни полимерни тръби в блока по-долу. Пишете, коментирайте, моля, задавайте въпроси, публикувайте снимки по темата на статията. Не е изключено вашите препоръки да бъдат много полезни за посетителите на сайта.
