Вентилация в къща от SIP панели: най-добрите варианти и схеми за устройство

Ако обичате топлината повече от прохладата или живеете в студен регион, то жилището от SIP панели напълно ще ви подхожда. Но заедно с топлината ще получите къща, в която често застоява въздухът, бързо се влошава миризмата, натрупва се много влага и става задушно. За да не намалява вентилацията в къща от SIP панели нейната полезност и да бъде достатъчно мощна, трябва да помислите за въздухообмена при различно време.

Съгласете се, няма да ви попречи да прочетете за това, преди да започнете да строите. Ако вече сте собственик на такава къща, то има възможност да я подобрите благодарение на стъпките, за които написахме.

Подготвихме просто ръководство за вентилация в къща от SIP, но с всички подробности. Ще можете да разберете кое от това е по-добро, по-просто и по-оправдано. В статията почти няма обща информация, освен кратки сведения за особеностите на материала.

Защо са необходими SIP панели?

Жилището от SIP панели не се нуждае от изолация, но няма да бъде комфортно без добра вентилация. Стените му не пропускат практически нищо. Пригответе се за това, че ще е необходима развита система за разпределение на въздуха. Основните варианти за нейната организация са три.

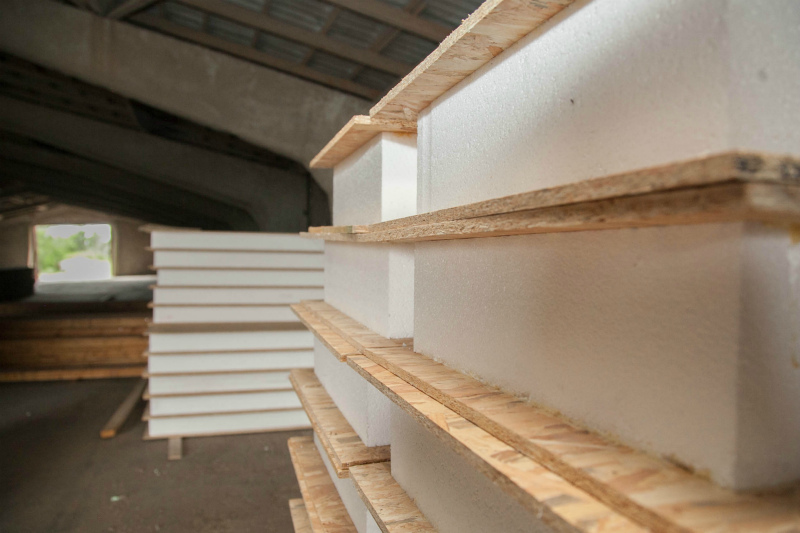

SIP панелът (структурно-изолиран, или структурен изолиран панел) е разновидност на сандвич панелите. Той се състои от две големи ориентирани стърготинни плочи (ОСП) с впръскан или залепен между тях изолационен материал.

SIP се използват в нискоетажното строителство. Къщите получават добра защита от външни фактори. Благодарение на дървесината с високо качество и технологията на полагане на трески, стените ще имат достатъчна механична якост.

Положените SIP панели: предимството на материала се състои в много надеждна топлоизолация, но носещата способност на стените и подовете ще бъде ограничена, а звуците ще се разпространяват с минимални препятствия.

Сградите от SIP панели получават много полезна площ и вградена топлоизолация. Те се строят в топло и студено време, за кратко време благодарение на простата технология на сглобяване.

Къща от SIP, както и останалите скелетни сгради, се нуждае от ефективна вентилация. Поради това, че стените пропускат зле въздуха, се появява конденз и влага.

Тръбите в SIP-къщите се подбират с шумоизолация, тъй като материалите и конструкцията на стените/подовете значително усилват звуците.

Вентилиране на къщи от SIP панели

През студеното време в сграда от SIP панели се кондензира повече влага, отколкото в останалите къщи. През лятото кондензът също се появява активно, но основно само по прозорците. Още при проектирането ще трябва да се положат пътища за въздуховодите, да се намерят места за клапаните, блока на приточно-изпускателната вентилация. Приблизително по същото време, както и за другите инженерни комуникации.

Във всяка стая няма да е зле да се инсталира един вентилационен отвор, а в кухнята – и изпускателен, и приточен. Най-трудно ще бъде с обмена на въздух в техническите помещения: в санитарните възли, кухните, стаите без прозорци с помощно предназначение.

Към обмена на въздух има общи изисквания:

• постоянно движение на въздуха, неговото обновяване;
• равномерно проветряване на всички помещения;
• отстраняване на замърсения въздух;
• комфортна температура;
• липса на течение.

За нормален обмен на въздух непременно ще е необходима естествена вентилация с подаване и отвеждане на въздуха. Към естествената (прозорци, вентилационни канали с гравитационно течение) се добавят вентилатори и канали с нагнетатели.

Санитарните изисквания се повишават, а съвременните строителни технологии изключват неконтролирани потоци въздух и неговото замърсяване, затова вентилацията е основен приоритет за SIP-къщите.

Вторият въпрос е как да се направи балансирана вентилация: да се усили обикновената или да се премести акцентът върху топлообмен или механични вентилатори, работещи от електрическата мрежа.

Вариант #1 – подобрена схема за вентилация

Става дума за естествена приточно-изпускателна система в комбинация с механична вентилация като спомагателна.

В този случай се правят отделни изпускателни канали за кухнята, банята, тоалетната, стаите без прозорци и малките помещения. Тръбите в идеалния случай се обединяват в една на нивото на горния етаж/тавана/мансардата и се извеждат над покрива през един отвор.

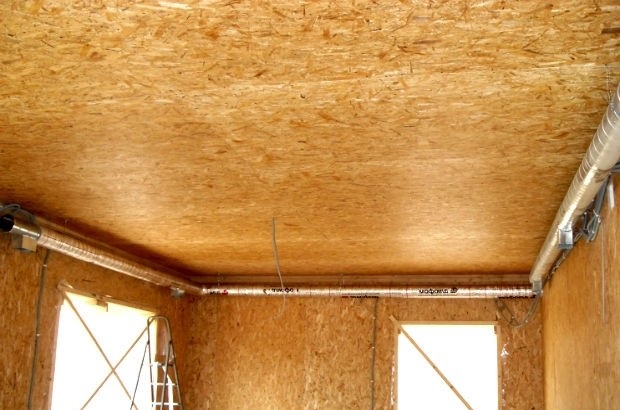

Приточната система се сглобява от една тръба на покрива и се спуска до височината на тавана, придава ѝ се хоризонтално положение. Каналът на това ниво се прокарва на максимална дължина. В идеалния случай тръбата от двете страни достига най-отдалечените една от друга места в къщата. От този хоризонтален клон вече се отвеждат канали към всяко жилищно помещение и при желание – към техническите.

Изпускателната и приточните части на системата се обединяват в блок на тавана. Във възела понякога се инсталира топлообменник. Последните по-често се използват като елементи на пълноценна вентилация.

Приточно-изпускателният блок обикновено изглежда като кутия с четири отвора. Приточният и изпускателният канали влизат и излизат от тях. Тръбата на притока над блока трябва да се направи извита и хоризонтална от страната на улицата – за да може въздухът по-лесно да попада вътре.

За почистване на въздушната маса няма да е зле да се инсталира филтър. Каналът за отвеждане на въздуха се стараят да се държи максимално прав от блока до пространството над покрива.

Условна схема на естествена вентилация с отделни канали за всяка стая, 3 сини приточни и 3 червени изпускателни със „среща“ в приточно-изпускателния блок, където понякога се предвижда топлообмен

Клоновете на главните канали за подаване и отвеждане на въздуха се подвеждат към горните части на помещенията. На краищата на приточните пътища се поставят управляеми клапани. Изпускателните канали се затварят с решетъчни люкове, а се разполагат колкото е възможно по-далеч от входните отвори.

Стаите с лоша циркулация се осигуряват с портативни вентилатори. В кухнята се поставя механичен аспиратор над плота, а въздуховодът на това устройство се насочва навън. В частна къща това може да се направи.

Цялата тази система се допълва с пасивни проветрители. Устройствата работят в два режима. Приточно-изпускателният действа благодарение на разликата в налягането. Има още и кръстосано проветряване, което се организира с два такива уреда.

Вариант #2 – използване на механични устройства

Предвидените вентилационни шахти с времето се запушват. С оглед на това можем да тръгнем по друг път. Добавяме нагнетатели, работещи от източник на захранване. Изчисляваме тяхната мощност така, че да могат да изпълняват задачите си без помощта на естествения въздухообмен.

Инсталирането на механична вентилация в къща от SIP панели няма да е по-лесно от монтажа на естествена.

Добрата механична вентилация се състои от:

• няколко независими изпускателни канала;
• приточни вентилатори;
• клапани от различен тип.

Да започнем с изпускателната система. Механични вентилатори могат да се монтират в готови тръби или в отделни с възможност за реализиране на по-ефективна схема. Правим поне 2—3 изпускателни извода на покрива.

Вътре в къщата спускаме каналите към банята, тоалетната, кухнята, мазето. Предпочитание следва да се даде на система с вентилатори във входните отвори и в горните части на покрива.

Механична изпускателна система с покривни вентилатори и механична приточна с къси канали за подаване и вентилатори, които могат да се скрият в стената

Притока организираме чрез стенни приточни вентилатори. Разполагаме ги на външните стени, по един на стая, а в мазето — два от противоположните страни. В помещения без външни стени подвеждаме приточни канали с изход през покрива.

Някои просто оставят малки отвори в тези стаи за постъпване на въздух от външните помещения. Тези проходи се затварят със заглушки.

Стенните приточни вентилатори биват два вида:

• за монтаж на стена;
• за монтаж в дебелината на стената.

Монтират се от вътрешната страна, т.е. в къщата.

Не забравяйте за стенните клапани от три типа, включително смесен приточно-изпускателен. Поставете ги там, където се очаква по-слаб въздухообмен. В кухнята добавете клапан на профила на стъклопакета. Прозоречен проветрител от този тип дава мощна микровентилация. Кухненския аспиратор направете автономен, снабдете го с адсорбционен филтър.

В случай на нужда добавете приточно-изпускателен вентилатор в прозореца или в стената. Най-много устройството подхожда за кухни. Можете да го деактивирате по всяко време, а за студено време уредът ще трябва да се изключи. Системата не е подходяща за вентилиране без други устройства.

Вариант #3 – вентилация с рекуперация

Остава и вариант с вентилация с голяма мощност, а за да не постъпва твърде студен въздух, той трябва по някакъв начин да се затопли. Повече за това какво е рекуперация на топлината прочетете по-нататък.

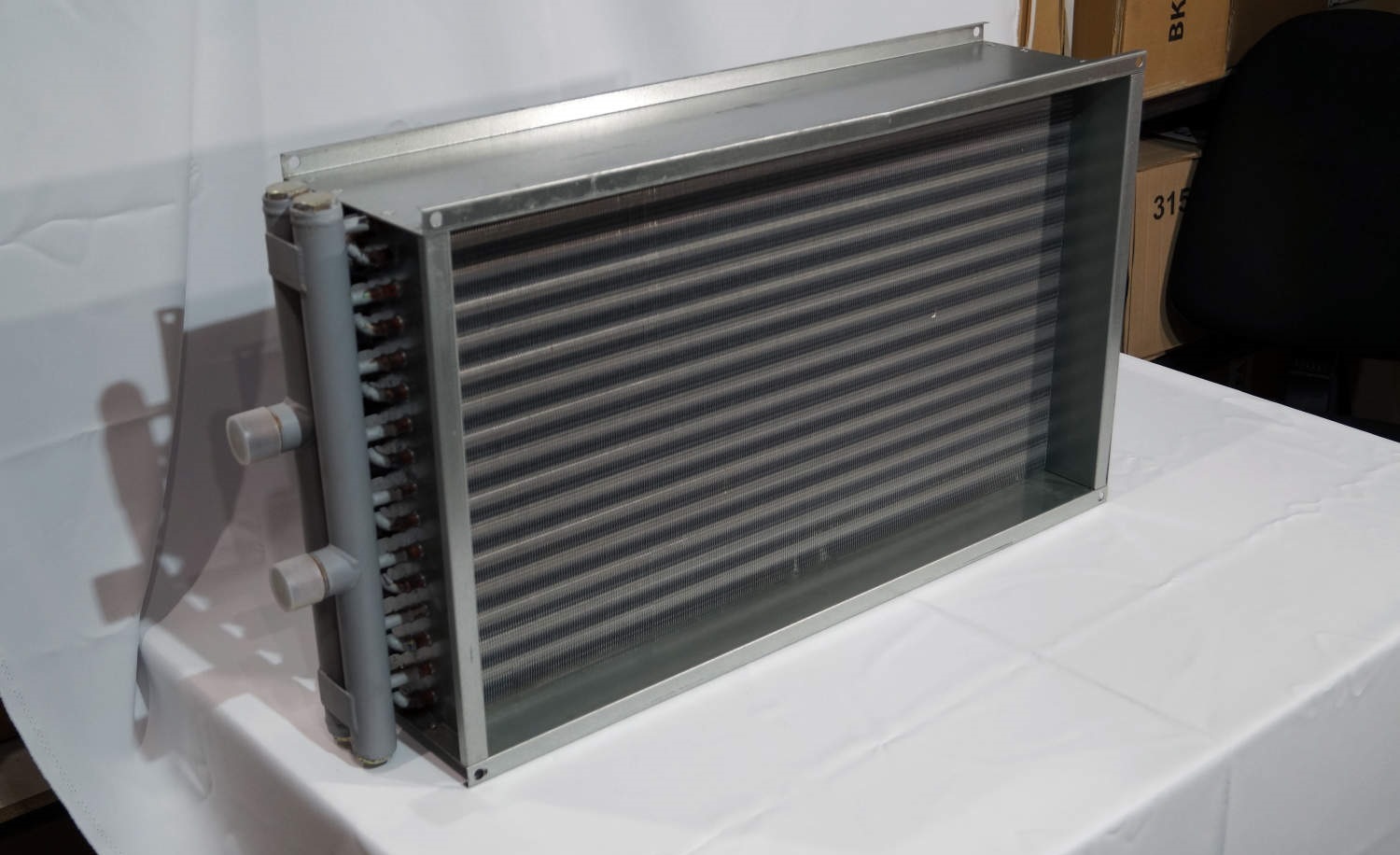

Топлообменникът за вентилационен калорифер работи на вода или незамръзваща течност, повърхността му се изработва от алуминиеви пластини, а тръбите обикновено се разполагат в шахматно разположение.

Полза носят приточните калорифери, благодарение на които става възможно да се подава много въздух от улицата без нарушаване на температурния режим. Устройствата работят на топлоносител, а техните вентилатори – от електродвигател. Въздухът преминава през корпуса и постъпва топъл вътре.

Температурен комфорт се постига и по други начини. Циркулационните системи извеждат въздуха от дома навън. Там той се смесва с външния. Тази маса се засмуква навътре. Докато полученият въздух стигне до стаите, той става топъл и е много по-свеж. В него не остават вредни вещества и неприятни миризми.

Още един вариант – рекуператор. Уредът използва топъл въздух от различни източници на топлина (кухненски аспиратор и пр.) или просто от помещението. В обменника въздухът отдава топлина и после излиза навън, а от него след това се затопля студеният външен въздух. Предаването на топлинна енергия става благодарение на керамичен елемент, способен да я натрупва. Външният край на рекуператора се защитава с козирка от пориви на вятъра, сняг и дъжд.

При разлика в температури над 40 градуса между помещението и улицата постъпващият навътре въздух ще бъде приблизително с 5 градуса по-студен от изходящия. Енергийната ефективност на дома ще остане висока.

От страна на фасадата на дома отворът се разполага малко по-ниско, за да се движат по-добре топлият и студеният поток. Рекуператорите могат да се поставят веднага в няколко помещения. На първо място в тези, където има достъп до външна стена, както и в мазетата.

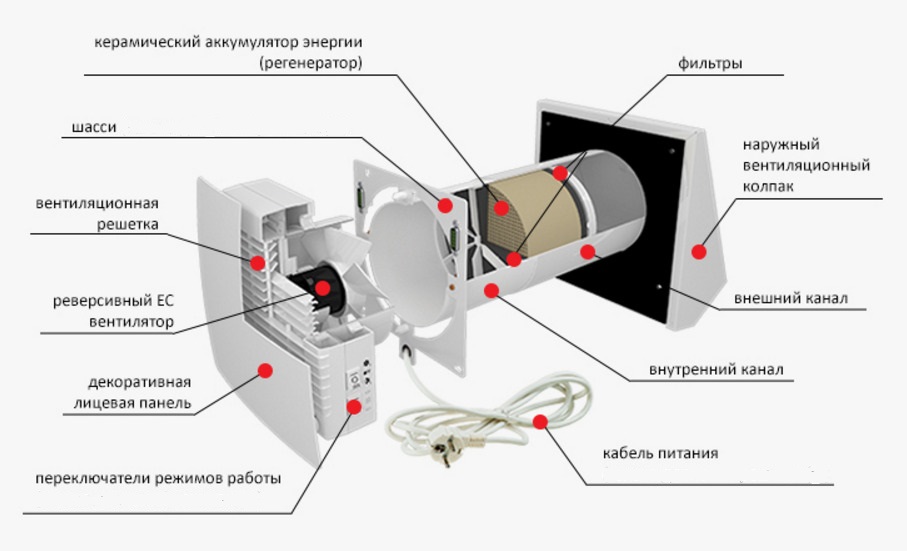

Строеж на един от рекуператорите: както всички такива устройства, той има характерен лицев панел, насочен към помещението, главен канал с топлообменник, филтър и вентилатор, уличен капак.

Рекуператорите имат електродвигател и няколко скорости (обикновено три). При максимум на средномощните уреди консумацията е около 10 вата. Ако се съберат мощностите на всички такива устройства за голяма къща, разходът на електроенергия ще бъде нисък. Високи ще бъдат само първоначалните разходи.

Нека разгледаме подготовката на рекуператорите за монтаж на примера на един агрегат:

1. Сваляме корпуса-обвивка на уреда.
2. Свързваме проводниците. Просто ги закрепваме както трябва: на рекуператора вече трябва да има специални преходници. След монтажа ще свържем уреда към електрическата мрежа.
3. Изваждаме филтъра от тубуса, който беше покрит от външната обвивка.
4. На повърхността ще има линия с насечки. Най-близката до стайния ръб на рекуператора означава минималната допустима дължина на уреда.
5. Отчитаме дебелината на стените. При външната в СИП-къща тя най-често е 124 мм, 174 или 224 мм. Обикновено не е достатъчна, за да се „скрие“ напълно рекуператорът в стената.
6. Отрязваме тубуса — ориентираме се по маркировката. Ако дебелината на стените е недостатъчна, скъсяваме по насечката, най-близка до стайната страна.
7. Връщаме филтъра обратно.
8. При недостатъчно дебели стени просто монтираме бленда — на мястото на монтажа на рекуператора вътре или отвън на къщата. Понякога тя идва в комплекта.

Понякога рекуператорите се монтират без обвивка, а с плътен слой топлоизолация. Така се постига най-голяма плътност при несъответствие на наличните диаметри на отвора с параметрите на корпуса.

Ако намерите горе-долу подходяща коронка за рязане, ще можете да монтирате вентилацията сами: в СИП-къща стените лесно се поддават на пробиване.

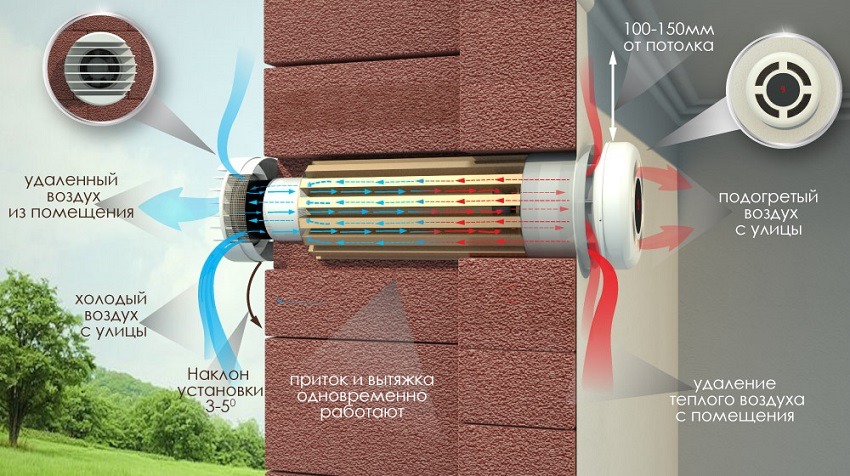

Ефективността на рекуператорите достига до 95%, а за един час един уред подава от 50 до над 250 кубични метра въздух, на изображението — правилният вариант на разположение.

Ако ще закрепвате блендата отвън, но тя не съвпада с релефа на фасадата, просто я подрежете и уплътнете с уплътнител.

Сградите от СИП панели задържат добре топлината, няма смисъл да се харчи много за нагряване на входящия въздух. Още повече че топлото време заема немалка част от годината. По топлоизолационни свойства СИП панелът е повече от пет пъти по-ефективен от тухлената зидария.

При температура под 10 °C без предварително загряване все пак ще е зле, а при отрицателна — постъпващият студен въздух нивелира целия ефект от СИП панелите.

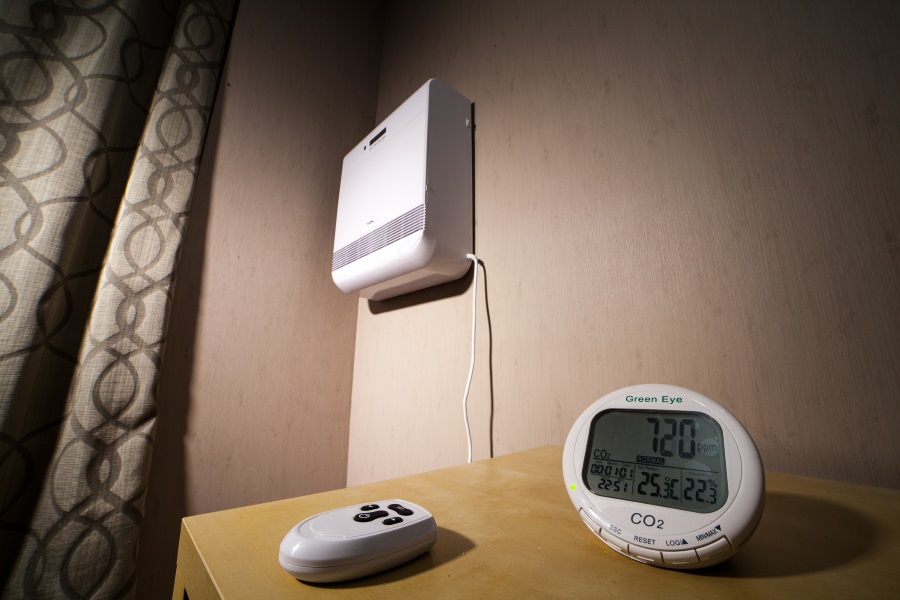

Бризер (отгоре) — устройство за приточна вентилация на помещения до 50 м² и повече с функция за загряване на въздуха и различни филтри за подобряване на неговите свойства.

Задачата се опростява чрез избирателна приточна вентилация. Части от сградата се изключват от системата за подаване на уличен въздух. Не може без добре обмислено планиране на помещенията, където въздухът прави по-малко завои. Приточната система в идеален случай се разпростира върху всички помещения.

Правят се клапани с регулираща запушалка в отвора. Разполагат се на височина 0,5 метра над пода, а мястото на монтажа се уплътнява с пяна. При добре организиран приточен въздух ще са необходими по-малко уреди, а в стаите винаги ще е свежо и топло.

Изводи и полезно видео по темата

Видео инструкция за монтаж на вентилационни уреди в помещенията на къща от SIP:

Монтаж на приточен клапан с подробни обяснения:

Нюанси при организиране на вентилация в SIP-къща според особеностите на конкретната сграда:

Вие прочетохте за силните страни на SIP-къщите и за това, което непременно ще се прояви. Помислете за укрепване на съществуващата вентилация. Добавете механични устройства. Направете ги основни източници на свеж въздух, ако качеството му е незадоволително.

Новата система сглобявайте с висока пропускателна способност и голям брой шлаузи. Помислете за мощни системи с подгряване за постъпващия въздух. Такива ще инсталирате с най-малко усилия.

Пишете коментари и задавайте въпроси. Разкажете за удобствата и недостатъците на вашето жилище от SIP панели. Напишете доколко успешна смятате вентилацията в него. Формата за обратна връзка се намира по-долу.
