Прилепване на покрива към вентилационна шахта: обустройство на прохода на вентилационния възел през покрива

Всяка вентилационна система, която се използва при строителството на частна къща, се нуждае от два основни елемента – точка за вземане на чист въздух и отвор за изпускане на замърсен. Съгласете се, че без тези елементи цялата вентилационна система губи всякакъв смисъл.

Има множество варианти за обустройване на тези точки, но най-често те се разполагат под покрива или непосредствено на самия покрив.

В тази статия са разгледани основните варианти за изпълнение на вентилационния възел през покрива, чието разнообразие зависи от вида на покривната конструкция. Също така са дадени практически съвети как правилно да се извърши съединяването на покрива с вентилационна шахта, за да не се допусне проникване на валежи в къщата.

Изисквания към монтажа на вентилационна тръба

Спазването на изискванията, които се поставят към инсталирането на вентилационния възел – е гаранция, че в къщата няма да има плесен или повишена влажност. Една от задачите на покрива е защитата на помещението от проникване на валежи, както и поддържането на оптимален температурен режим, който е комфортен за обитателите на къщата.

Вентилационната тръба е проходен отвор, който преминава през покрива. Тоест, за да се проведе вентилация през покрива, е необходимо да се направи проходен отвор, който ще отвори достъп на валежите в къщата.

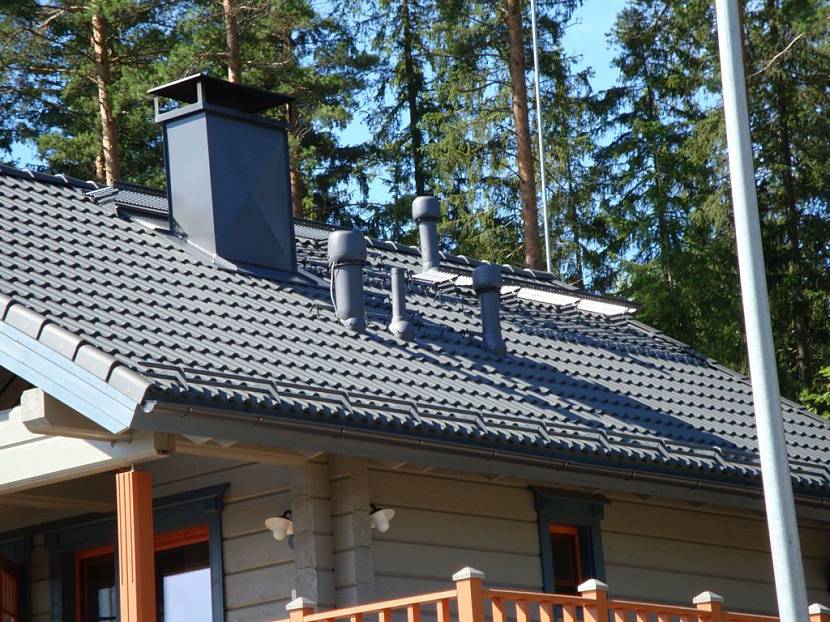

Вентилационната тръба може да изглежда доста стилно; разнообразието от материали и форми на тези изделия позволява да не се крие този атрибут, а да се излага на показ.

Точно поради това мястото на входа на вентилацията се нуждае от допълнителна изолация от валежи и топена вода. Освен това то трябва да бъде защитено от образуване на конденз. Последният възниква поради голямата разлика в температурата между тази, която е постигната вътре в помещението, и тази навън. По този начин основното изискване към вентилационната тръба – нейната пълна херметичност и топлоизолация.

Също така е важно да се погрижим валежите да се стичат свободно от покрива, тоест вентилационната тръба да не пречи на това. Задачата не е от лесните. От една страна, нищо не трябва да пречи на притока на свеж въздух в помещението. От друга – тръбата трябва да пропуска само въздух, но да пречи на проникването на валежи, насекоми и т.н.

За решаване на изброените проблеми могат да се монтират специални проходни възли. С тяхна помощ се осигурява непрекъснат транспорт на въздушни потоци, без съществена намеса във функционалността на покрива.

Основните изисквания при монтажа на вентилационна шахта са следните:

• защита от така наречените „студени мостове“ – да не се допуска образуването на места, през които може да излиза топлина от помещението;
• уплътняване;
• задължително изискване – плътно прилепване на вентилационната тръба към покрива;
• монтиране на допълнителни защитни елементи – след уплътняване местата на съединенията се покриват с допълнителни конструкции (те изпълняват както декоративна, така и практична функция).

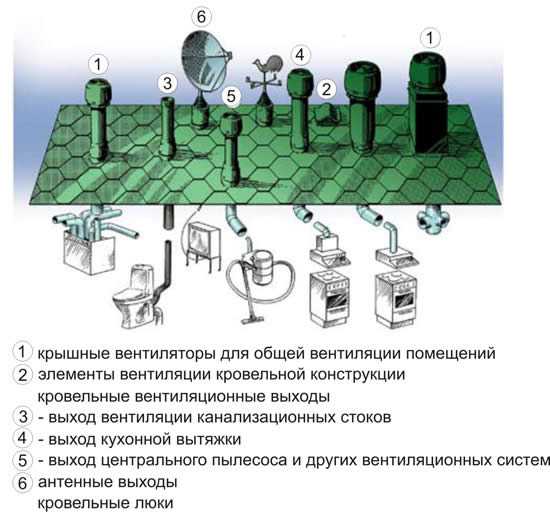

Ако на покрива има няколко изхода, например комин, телевизионна антена или сателит, то може да се създаде една обща шахта, през която те ще излизат.

Шахтата на покрива се монтира, за да скрие изобилието от изходи, които са изведени през покрива, и да ги защити от валежи.

Към всички тези изходи може да се добави и вентилационен отвор, тоест прилепването на покрива към вентилационната шахта ще става чрез специален изход. Шахтата се конструира от метал или дърво, като е желателно да се обмисли начинът на извеждане на вентилацията и другите комуникации в момента на изграждане на покрива.

Струва си да се помни, че за идеално прилепване на въздуховодите към метален покрив или покрив от друг материал, е по-добре вентилационната тръба да бъде квадратна или правоъгълна.

В този случай за осигуряване на правилно прилепване на въздуховода се използва квадратна накладка. Тя се поставя отгоре на тръбата и осигурява нейната защита. Пространството, образувано между вентилационната тръба и накладката, се запълва с пясък или друга незапалима смес.

За да се придаде на покрива по-естетичен вид, може да се изгради обща кутия, в която ще бъдат скрити всички тръби.

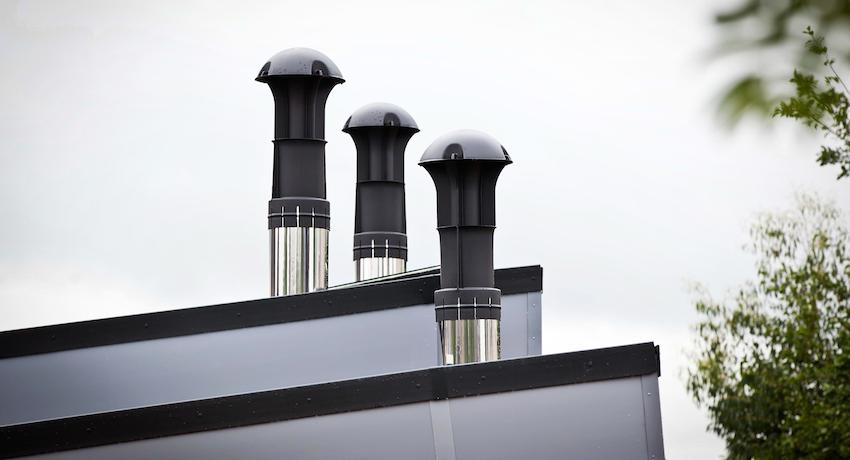

За защита на помещението от проникване на влага за съединенията се използва уплътнител, а в горната част на вентилационната тръба се монтира дефлектор.

Допълнителни изисквания се поставят и за дължината на вентилационната тръба, при липса на тяга в нея могат да се монтират вентилатори.

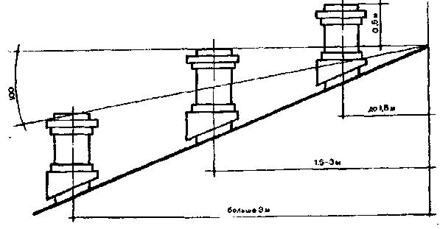

Височината на тръбата трябва да бъде не по-малка от тази на комина. Освен това разстоянието между съединението и дефлектора трябва да бъде достатъчно за свободно движение на въздушните маси.

За да се избегне появата на конденз или неправилно стичане на валежите, е важно да се монтира правилно вентилационната тръба, като се спазват изискванията за нейната височина и място на разположение на покрива.

Вентилационният възел може да се разположи по дължина на склона на покрива. Именно в този случай тръбата няма да създава препятствия за свличане на снега или свободно стичане на валежите от покрива.

Най-идеалното място е билото, като горната част на покрива. Само така може да се осигури максимално течение, без монтаж на допълнителни вентилатори.

Избор на материали за уплътняване

За уплътняване на съединението на вентилационната тръба с покрива може да се използва уплътнител или специална лента. И двата варианта са подходящи за този етап на монтаж, конкретният тип се избира според вида на покривното покритие.

За всеки тип покрив характерна черта е големият диапазон на неговите температури. През горещото лято покривът може да се нагрее до +70 градуса, а при силни студове – да падне до -40 градуса по Целзий.

Ето защо е важно да се избере уплътнител, който да е много еластичен и устойчив на такива температурни колебания. Например, ако при строителството е използвана наливна покривна система или покритие с битумни керемиди, тогава е по-добре да се използват акрилни уплътнители.

Въпреки това, ако къщата е разположена в студен климат, където често има минусови температури, тогава акрилният уплътнител може да се използва само за обработка на вътрешните шевове. Също така за обработка на вътрешните съединения могат да се използват и битумни уплътнители. По-универсални са полиуретановите средства, тъй като са подходящи за всякакъв тип покрив и нямат особени изисквания към температурния режим.

За да се предпази помещението от проникване на влага, насекоми и птици, могат да се монтират накрайници, които ще затворят отвора на тръбата.

Използвайки лента за уплътняване, може значително да се улесни процесът на обработка на съединението между покрива и вентилационната тръба.

Лентата представлява тънка ивица фолио, която се закрепва с помощта на лепило или има собствена лепилна основа. Тя напълно повтаря контурите на съединението, благодарение на което се постига идеално уплътняване.

Как правилно да заобиколите тръбата?

Обшиването на тръбата е начин да се прикрие мястото на съединението, а в някои случаи и самият въздуховод.

Прави се поради следните съображения:

• външен вид на покрива;
• въпреки спазването на изискванията за височина на тръбата, липсва течение;
• няма увереност в качеството на материала, от който е изработена вентилационната шахта, има опасения, че ще се разруши под въздействие на атмосферните валежи.

За обшиване на вентилационната тръба се използват различни материали. Те се различават по цена, както и по своите характеристики.

Конкретният тип вентилационна тръба се избира не само като се вземат предвид нейните характеристики, но и като се обръща внимание на материала, с който е покрит покривът.

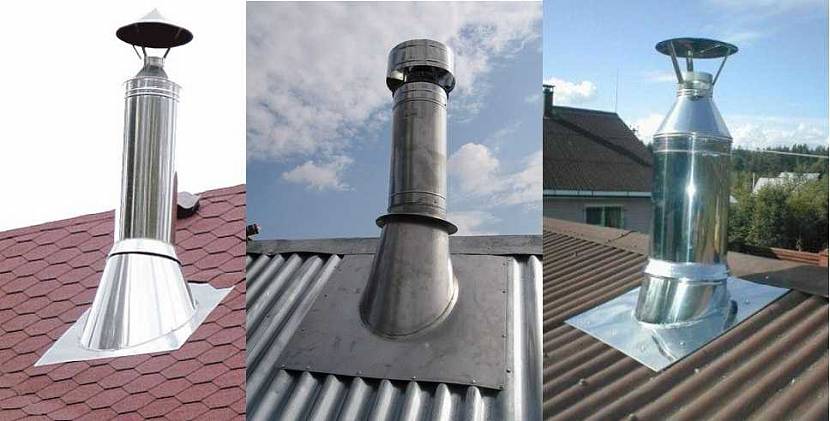

Най-популярният е поцинкованият материал, покрит с полимер. Това е най-евтиният начин за обшиване на тръбата, той е издръжлив в употреба и има представителен вид. Тъй като вентилационната тръба не се счита за огнеопасна, за нейната обшивка може да се използва сайдинг.

В някои случаи възниква необходимост да се заобиколи вентилационната тръба с меки керемиди, което е разумно да се прави само ако целият покрив е изработен от такъв материал.

Правилата за полагане на гъвкави керемиди не се различават при обхождане на вентилационна тръба. В същото време трябва да се следи фугите на керемидите да не пропускат вода към съединението на въздуховода, а също и да не пречат на свободното отвеждане на валежите от покрива.

Основни варианти за съединяване на вентилационния възел

Изборът на начин на прилежане на вентилационния възел зависи от материала, от който е изработен покривът.

Не по-малко важна роля играе видът на тръбата, която служи за въздуховода:

• проста тръба от метал или полипропилен, която няма никакви допълнителни функции;
• допълнена с вентилатор;
• тръба, допълнена с клапанна регулационна система, с лост или ръчно управление;
• сложни вентилационни системи с няколко допълнителни функции.

Колкото повече функции има въздуховодът, толкова по-високи са изискванията към монтажа на вентилационния възел.

В зависимост от това, за какво се инсталира вентилационната тръба, към нея се предявяват различни изисквания – например, тя може допълнително да се оборудва с вентилатори

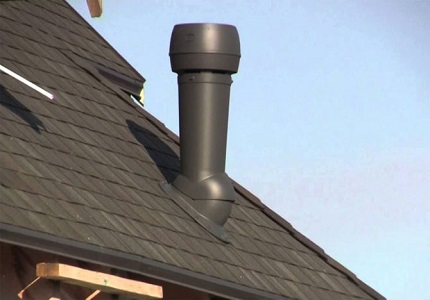

Най-простият вариант за полагане на вентилационния възел може да се извърши на мек покрив. За целта в покрива трябва да се направи отвор, който по диаметър подхожда на вентилационната тръба, положена в къщата.

Към отвора с помощта на самонарезни винтове се закрепва фланцова опора, задължително допълнена с гъвкаво уплътнение. Във фланеца се поставя стакан (закрепва се със самонарезни винтове) и поцинкована тръба. Празното пространство между стакана и тръбата се запълва с топлоизолационен материал.

При използване на други материали за покритие на покрива ще е необходимо да се използват по-сложни методи за закрепване, с допълнителни листове хидроизолация.

Ако става въпрос за промишлен вариант на изпълнение на вентилационния възел на покрива, то те са доста стандартни.

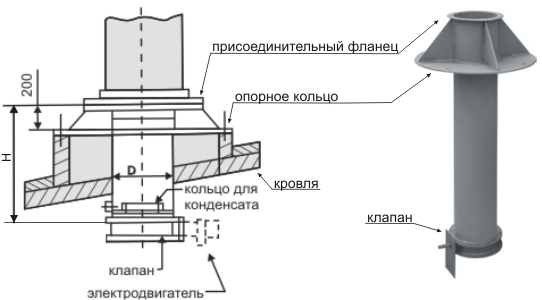

Това е въздуховод, който има форма на квадрат или кръг, а около него се разполага монтажна шайба с допълнителни ребра за твърдост. Проходните възли се произвеждат в три вида – тези, които се произвеждат без клапан или с клапан с електрозадвижване или ръчно управление. Освен това, проходният възел може да се различава по форма.

За да се подберат необходимите материали, трябва да се определи вариантът за преминаване на възела през покрива. Най-проста се оказва инсталацията на възела на мек покрив, който е изработен например от гъвкави керемиди.

За това ще са необходими еластично гумено уплътнение, стакан и преходен фланец. Инсталирането на тази конструкция няма да представлява особен труд – напълно е възможно да се направи всичко със собствени ръце.

За да се закрепи правилно вентилационната тръба към покрива, е необходимо да се следва представената инструкция, което ще позволи да се избегнат нарушения във въздухообмена

В случаите, когато на покрива е положен друг материал, например профилирана ламарина или шисти, няма да може да се мине с типов комплект материали. Освен това, ако вентилационната тръба е твърде висока или под покрива има значителен слой изолация, описаният по-горе начин не е подходящ.

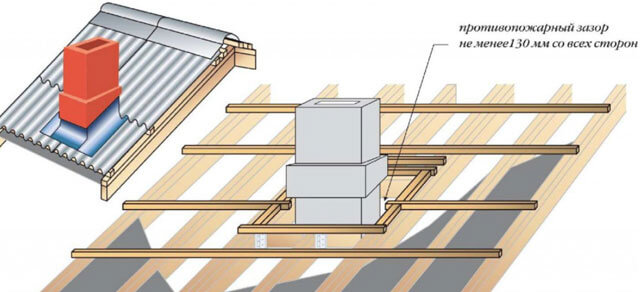

Тогава ще трябва да се използва възел, който се състои от стоманен стакан, а под него трябва да има метална платформа. Както и в предишния случай, работата започва с определяне на точното място, където ще бъде врязана тръбата, както и създаване на отвор с нужния диаметър за тръбата и платформата.

На първо място се полага слой хидроизолация, чиито краища се поставят под покрива. На мястото, където се намира непосредствено възелът на преминаване, краищата му се обработват с уплътнител.

За да се справите с проблема с голямата височина на вентилационната тръба, можете да направите допълнителна накладка от шперплат. За особено големи или тежки конструкции се изработва допълнителна рамка от дървени греди. Като вариант можете да инсталирате обтяжка от метални въжета, която надеждно ще фиксира тръбата на покрива.

В случай, че става въпрос за бетонен покрив, за него е рационално да се използва типов комплект материали (пластмасов стакан, уплътнител и фланец), тъй като при конструкции от този тип обикновено изходите за вентилационни или други тръби са планирани предварително.

Изводи и полезно видео по темата

Как да монтирате правилно вентилационния възел можете да видите във видеото:

По този начин извеждането на вентилацията през покрива е доста трудоемък и сложен процес. Неспазването на изискванията, които се поставят за монтажа, може да доведе не само до спиране на работата на вентилацията, но и до поява на прекомерна влажност и плесен в къщата.

Затова, ако не сте сигурни, че ще успеете да направите всичко правилно, по-добре поверете тази работа на професионалисти.

А случвало ли ви се е самостоятелно да обустроите възел за преминаване на вентилацията през покрива? Възможно ли е при това да са възникнали някакви трудности? Моля, споделете своя опит от обустройството на възела за преминаване на вентилацията през покрива. Оставете своите коментари, задавайте въпроси – блокът за връзка е под статията.
