Как да изолираме вентилацията на студен таван: специфика на топлоизолацията на въздуховодите

Грамотното устройство на вентилационната система предполага изолация на въздуховодите. В противен случай те са обречени постоянно да се покриват с конденз, който причинява непоправими щети. Изхождайки от това, много важен е въпросът как да изолираме вентилацията на студен таван, защото именно там са налице всички предпоставки за натрупване на влага вътре в тръбите.

Ще разкажем всичко за предназначението и спецификата на устройството на топлоизолация за вентилационна канална система. Ще разгледаме всички варианти за изолация на въздуховодите с прилагане на материали с различна структура и предназначение. Домашните майстори, които желаят самостоятелно да извършат работите, при нас ще намерят подробно ръководство.

Аргументи в полза на изолацията на вентилацията

Процесът на натрупване на конденз вътре в неизолирана вентилационна тръба е неизбежен. Това е следствие от сблъсъка на топли и студени въздушни потоци. В немалка степен на отделянето на конденз допринасят сривове в системата и отклонения от правилата за експлоатация на помещенията.

Както влагата, натрупала се по конструкциите, така и кондензът, утаил се по стените на въздуховодите, текат надолу по тръбите. През всякакви неплътности по фугите те ще попаднат на подовите конструкции и стените. Поради тях мокне изолацията на пода, в резултат на което най-малко наполовина се намаляват нейните изолационни качества.

При отрицателна температура се появява иней, и вътрешният диаметър на тръбата намалява. Разрушава се не само материалът, но се създават и добри условия за жизнена дейност на плесенни гъбички. За обитателите на дома това заплашва с чести респираторни заболявания и алергични реакции.

За да не се създават предпоставки за възникване на точката на оросяване, т.е. превръщане на водния пар, съдържащ се във въздуха, във вода, въздуховодите на студения таван е необходимо задължително да се изолират.

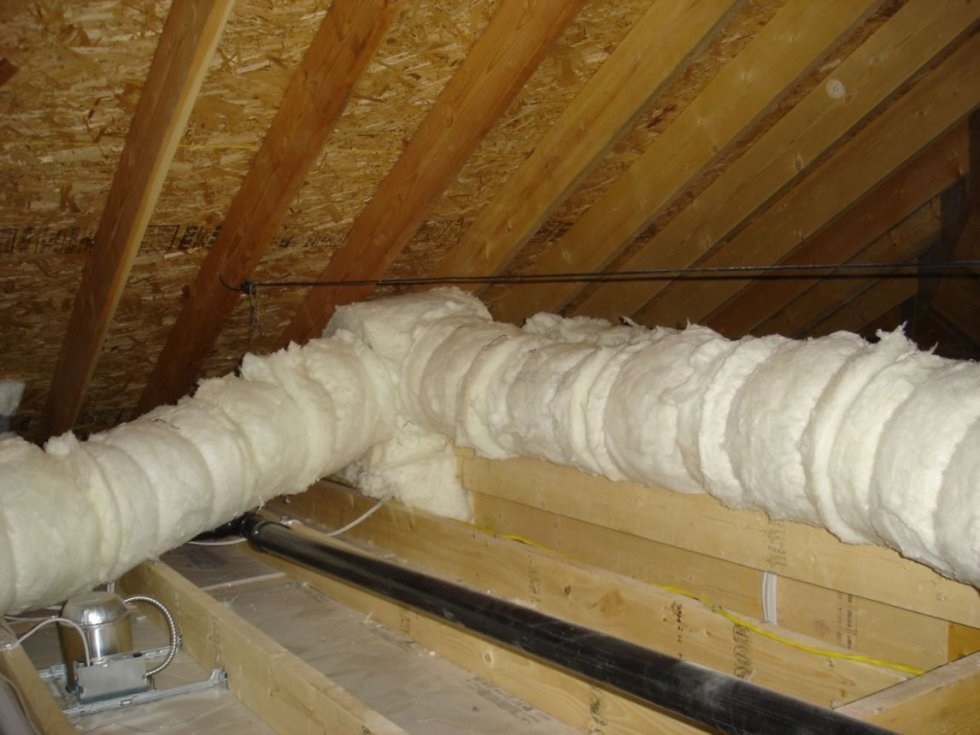

Вентилацията на неотопляемия таван особено се нуждае от изолация. Тук разликата между температурата на въздуха вътре в системата и стените на тръбите е значителна.

Само тъканната система за разпределение на въздуха не изисква допълнителна изолация. На паропропускливата повърхност на текстилните тръби не се образува конденз, а тъй като каналите са сухи, в тях не се заселват микроорганизми.

Наситеността на въздуха с пара е право пропорционална на температурата. Колкото е по-висока тя, толкова повече пара има във въздушните маси. Дори минимална промяна на температурата намалява способността на въздуха да задържа вода под формата на пара. Поради тази причина на изхода на вентилационния канал при охлаждане на въздуха се натрупва конденз.

Къде да изолираме вентилационната тръба?

Задължителна изолация е необходима на местата, където има температурен преход. На участъците, където топлият и студеният въздух се допират, кондензът се появява най-обилно. Тук се намира точката на оросяване. При проектиране на изолацията на изпускателните канали първо се изчислява положението на тази точка.

Задачата е да се премести колкото е възможно по-близо до изходния отвор на вентилационната тръба. Идеалният вариант е когато зоната на смесване на студените и топлите въздушни потоци е изнесена извън дома.

Тъй като това се случва рядко, на вентилационната тръба, която пресича студения таван и след това излиза на покрива, изолация подлежи зоната на преминаване през тавана на горния етаж или мансардата. Самата тръба се изолира по цялата дължина до самия изход на покрива.

В случай на приточна вентилация количеството на натрупващия се конденз по външните стени на вентилационния канал е право пропорционално на неговата дължина. Оказва влияние върху това явление и особеността на монтажа. В помещения с голяма площ освен тръбите се изолират и клапаните.

За да не се създават предпоставки за възникване на точката на оросяване, т.е. превръщане на водната пара, съдържаща се във въздуха, във вода, въздуховодите на студения таван трябва задължително да се изолират и да се монтира вентилационно оборудване.

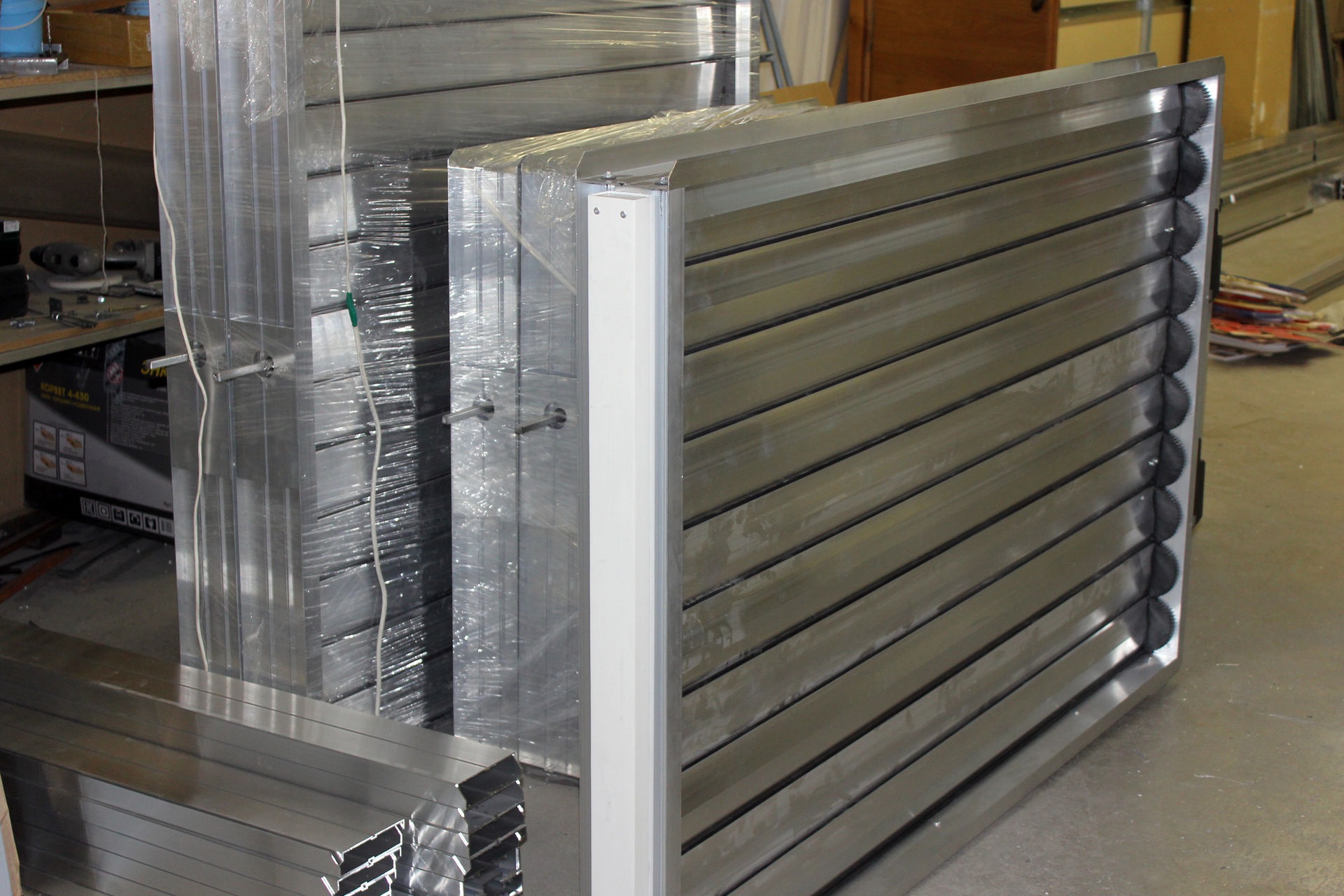

Изолираният клапан има вид на жалузи с регулиране. Последните ограничават пропуска и леко повишават температурата на подавания отвън въздух, тъй като в конструкцията има тръбни нагреватели.

Скоростта на въздуха, подаван през клапана, се регулира посредством лостове или електрозадвижваща система. Загряването на лопатките на клапана с нагревателни елементи е необходимо за предотвратяване на обледеняването им. Температурата на приточните въздушни маси това променя незначително.

Топлоизолационни материали за тръби

След определяне на точката на оросяване и извършване на необходимите изчисления остава въпросът с какво може да се изолира вентилацията на тавана, по какви критерии да се оцени материалът. Качествена топлоизолация е възможна при условие на правилен избор на изолатора, неговата дебелина, като се вземе предвид влажността на въздуха отвътре и отвън, температурният преход.

Ключови критерии за избор

Съществуват три основни критерия, по които се избира изолиращият материал:

• ниво на топлопроводимост;
• ниво на пожарна безопасност;
• цена на материала.

Нека разгледаме най-популярните топлоизолационни материали, техните предимства и недостатъци. Най-популярни са изолациите на базата на минерални влакна. Тази група обединява вата от шлака, стъклени влакна, базалтови тънко изтеглени през периода на топене нишки.

Базалтовата, известна още като каменна вата, се отличава както с характеристики, така и с цена. Шлаковата е вредна за здравето и е по-добре да не се използва.

Стъклена вата за изолация на вентилация

Най-голямо търсене сред материалите на основата на минерални влакна има стъклената вата.

Основният материал за производство на стъклена вата са отпадъците от стъкларската промишленост. Със задачата си се справя доста ефективно, лесно приема необходимата форма

Коефициентът на топлоизолация е от 0,03 до 0,052 W/m⁰. Топлоизолаторът има дълги влакна, преплетени помежду си по такъв начин, че се образува обвивка, напомняща пашкул, задържащ въздух вътре.

Положителните технически характеристики на материала са следните:

1. Дебелината на влакното е 3-15 микрометра, дължината — от 15 до 50 mm.
2. Добра поглъщаемост на шумови вибрации и акустични смущения поради равномерното разпределение на влакната. Този показател при изолирани конструкции варира в диапазона 35-40 dB.
3. Огнеустойчивост в границите от НГ до Г1. Въпреки че в материала присъстват свързващи смоли, той не е самозапалим. Без промени в структурата стъклената вата може да издържи температура до 250⁰.
4. Устойчивост на механични въздействия. Ранните аналози на тази изолация не се отличаваха с добра устойчивост на механични въздействия. Съвременните образци имат достатъчна здравина, добра еластичност.
5. Показателят на паропропускливост на стъклената вата е 0,6 mg/(m·h·Pa), което е почти 2 пъти по-високо от това на базалтовата.
6. Денонощно сорбционно овлажняване — под 1,7%.
7. Материалът притежава добра биологична устойчивост. В него не се заселват гризачи, не се размножават плесенни гъбички.
8. Без загуба на качествени характеристики стъклената вата може да се свие 6 пъти. След разпъване еластичните влакна се връщат в изходно положение.
9. Средната плътност е 11-25 kg/m³, но при различни производители показателят може да се различава.

Ако не се допуска намокряне, качествената изолация не сяда при продължителна експлоатация.

Твърдостта на ватата зависи от плътността. Под въздействие на влага се повишава топлопроводимостта на материала. За да се абсорбира по-малко влага, производителите добавят в състава хидрофобизатори

Недостатъкът се състои в повишената крехкост на влакната. Работата със стъклена вата е допустима единствено с използване на защитни средства. За да не попаднат най-фините остри отломки от влакната в околното пространство, е необходима надеждна изолация на топлоизолационния слой. Защита е необходима също и за неутрализиране на разрушителното действие на слънчевите лъчи върху стъклената вата.

Освен това стъклената вата има сравнително кратък експлоатационен срок – около 10 години. При избора на изолация за вентилационни тръби на студен таван, трябва задължително да се поинтересувате дали продуктът разполага със заключение за съответствие с хигиенните и санитарно-епидемиологичните изисквания.

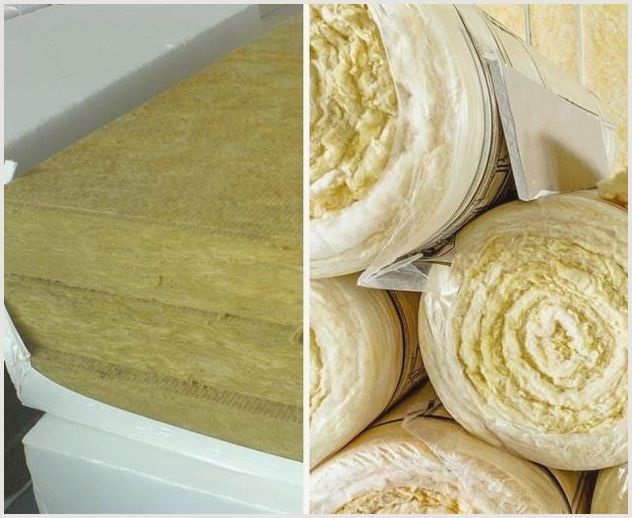

Кръглите вентилационни ръкави се изолират с рулонна минерална вата. Вентилационните тръби с квадратно сечение – с материал под формата на плочи. Първите се увиват около вентилационния канал и се фиксират с метална тел или синтетична лента. Вторите се залепват.

Особености при прилагане на базалтова вата

Този материал представлява усъвършенстван минерален изолатор. Състои се от разтопени базалтови влакна. Произвежда се под формата на плочи и мати. За кръгли вентилационни канали се произвеждат готови за употреба изолатори под формата на цилиндри, покрити с изолация – фолио. Срещат се и изделия без изолационен слой.

Базалтовата вата е незапалим материал. Температурата, която издържа, е 1000⁰. Дебелината на изолационния слой от каменна вата не се променя с времето.

Коефициентът на топлоизолация на материала е 0,034-0,038 W/m⁰. Евтините марки, в състава на които има формалдехидни смоли, могат да бъдат опасни за човешкото здраве. В по-скъпия изолатор като свързващи вещества се използват напълно безвредни биополимери. Цената на базалтовата вата в сравнение с аналога от стъклена вата е по-висока.

Пенополиетилен за изолация на вентилация

Нанасянето на пенополиетилен върху кръгли и квадратни въздуховоди на територията на тавана представлява прост и евтин вариант за изолация.

Съществуват няколко разновидности на този материал:

1. Обикновен. Към тази категория спадат пенолон (омрежен пенополиетилен), изолон и други. Използването му е изключително просто – парчета от материала се увиват около въздуховода и се закрепват с тиксо.
2. Фолиран. Този изолатор е покрит от едната страна със слой фолио, предназначен за отразяване на топлината и отблъскване на влагата. В продажба се предлага под различни наименования: тепофол тип А и В, пенофол, мосфол, фаралон, ултрафлекс. Този изолатор се свързва със специално лепило или алуминиево тиксо.

Изолаторът се доставя под формата на ролки с определена дължина. Сред предложенията има и самозалепващи се варианти. Тяхната задна страна е покрита с лепилен състав, което значително улеснява и ускорява монтажа.

За тръби се произвежда изолатор, изпълнен под формата на обвивка, като това са позиции с наименования термафлекс, енергофлекс и други. Той представлява готови обвивки във формата на цилиндър, обхващащ комуникациите.

Коефициентът на топлопроводност на разпенения полиетилен зависи от неговата марка и е в границите 0.031-0.051 Вт/м⁰.

Този материал е здрав, еластичен, устойчив на влиянието на агресивна химия, лек, лесен за монтаж, умерено горим (клас Г2). По димообразувателна способност се отнася към клас Д3, т.е. образува при горене голямо количество дим. Не се отнася изобщо към екологични материали, тъй като периодът на неговото разлагане е двеста години.

Пенополиетиленовата изолация има показател на водопоглъщане 0,2-1%. Експлоатира се в диапазон на работни температури -60-+100⁰ и има срок на експлоатация в границите на 10 години.

В зависимост от метода на производство се различават 2 вида пенополиетилен:

• ППЕ или омрежен;
• НПЕ или неомрежен (газово разпенен).

Първият по всички показатели превъзхожда втория, но и цената му е по-висока. За НПЕ е характерна миризма на газ. По този признак може да се различи от неомрежения полиетилен. Сред недостатъците, присъщи на пенополиетилена, са неговата голяма горимост, ниската механична якост и устойчивост на УФ лъчение.

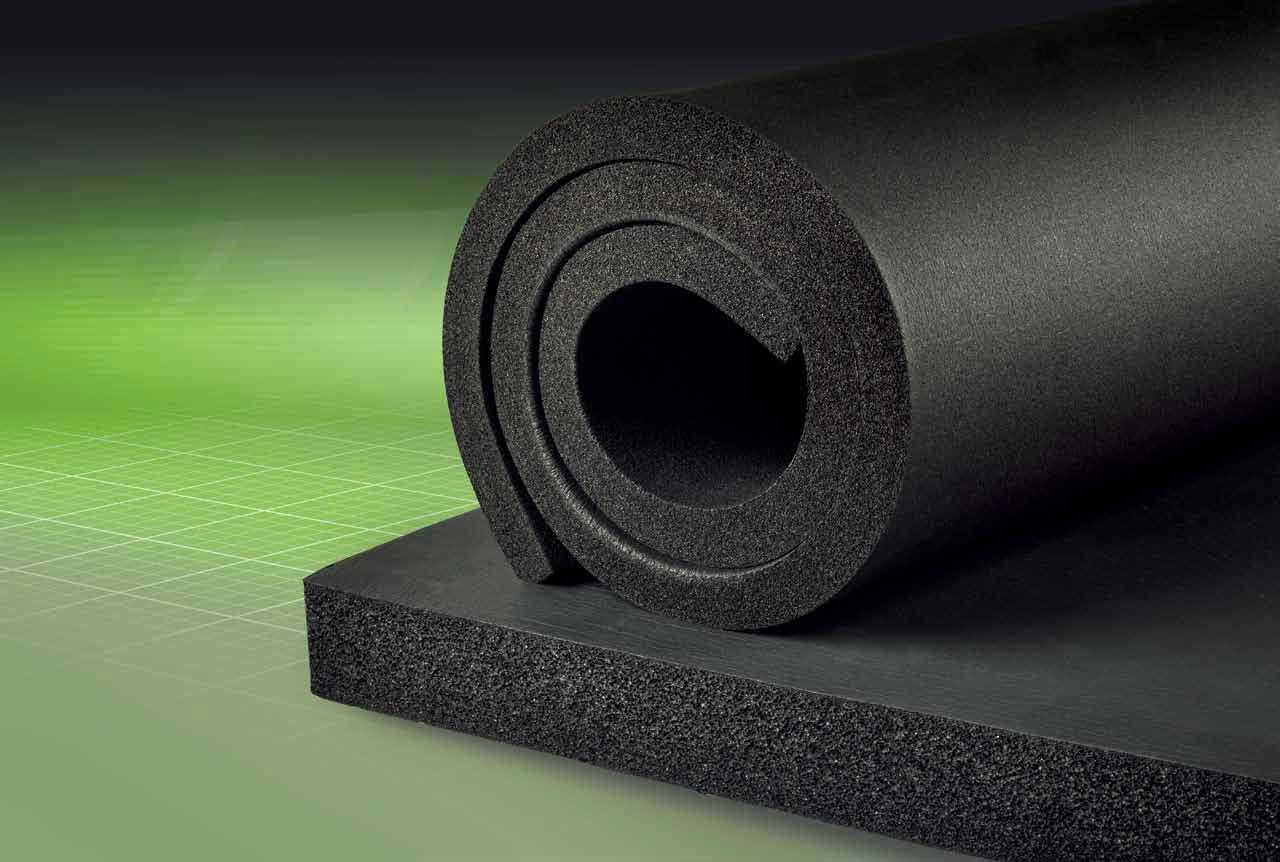

Прилагане на разпенен синтетичен каучук

Тази изолация, състояща се основно от затворени пори, външно е подобна на омрежения пенополиетилен. За разлика от последния, тя притежава повишена гъвкавост. Технологията на монтаж е същата като за ППЕ. Същата е и формата на предлагане – матове, листове, рулони, цилиндри, но срокът на експлоатация е три пъти по-дълъг.

Каучуковите цилиндри имат вътрешен диаметър 5-300 мм, а дебелина на стените 5-150 мм. За по-лесен монтаж тръбите с големи и средни диаметри имат надлъжен разрез.

На изолирания участък съединението се залепва с лепилен състав. Коефициентът на топлопроводност е 0,024-0,038 т/м⁰. Не променя своите характеристики в работния температурен диапазон -200/+175⁰.

Затворенопорестата структура на разпенения синтетичен каучук го прави отличен звукоизолатор. Той поглъща около 60% от шумовете. Тази изолация е лесна за приложение.

Възможно е използването на материала в помещения, към които се предявяват повишени санитарно-хигиенни изисквания. Разпененият каучук е влагоустойчив, устойчив на плесен, отнася се към самозагасващите материали.

Температурата на запалване е над 300⁰. По топлопроводност, паропропускливост, херметичност на съединенията каучукът превъзхожда аналозите от пенополиетилен и пенополиуретан.

Пенопласт като изолация за вентилационни тръби

Пенопластът представлява разпенена маса от пластмаса, съдържаща голям обем газ. Това е твърд материал под формата на тръби, състоящи се от 2-3 части и свързвани посредством ключалка шип-канал или плочи. С плочи се изолират само квадратни тръби.

Предимствата на стиропора включват малко тегло, устойчивост на гниене, лесно приложение, ниска цена, експлоатационен срок до 25 години. Коефициентът на топлопроводност варира в диапазона 0,032-0,05 W/m°C. За 30 дни водопоглъщането е 4%. При огъване границата на якост е в границите 0,07-0,2 kgf/m². Работни температури — -50/+75°C.

Стиропорът като топлоизолация има следния недостатък: през порите, присъстващи в структурата му, може да преминава течност. В резултат на това топлоизолационните свойства и устойчивостта на замръзване намаляват.

Стиропорът е обикновен експандиран полистирол. Той е привлекателен за гризачи, лесно се запалва, отделя токсини при горене. За монтаж е необходимо специално лепило, всяко друго може да предизвика стопяване на материала.

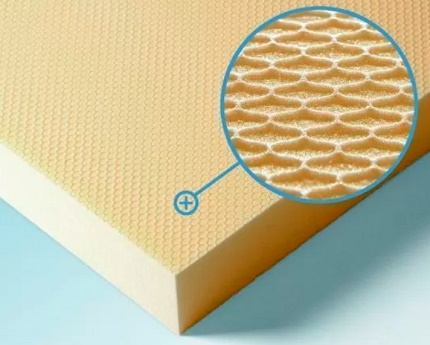

Екструдиран пенополистирол – множество функции за защита

При производството на екструдиран полистирол се използват същите суровини, както и при изработката на стиропор. Въпреки това, благодарение на специфичната технология се получава материал, който няма пори и канали в структурата си, в които да прониква влага.

Поради същите причини той задържа по-добре топлината. Произвежда се под формата на твърди тръби или плочи, в продажба постъпва като Пеноплекс, ЕППС, Техноплекс, оборудван с ключалки тип шип-жлеб. Той има дълъг експлоатационен срок — до 50 години.

В структурата на екструдирания полистирол практически няма канали и пори, способни да пропускат вода/въздух/топлинни вълни.

Коефициентът на топлопроводност на полистирола, получен чрез екструзия, е в границите 0,028-0,034 W/m°C. 30-дневното водопоглъщане е 0,4%. Работните температури варират в диапазона -50°C до +75°C. Отличава се с достатъчна якост на огъване — 0,4-1 kgf/m².

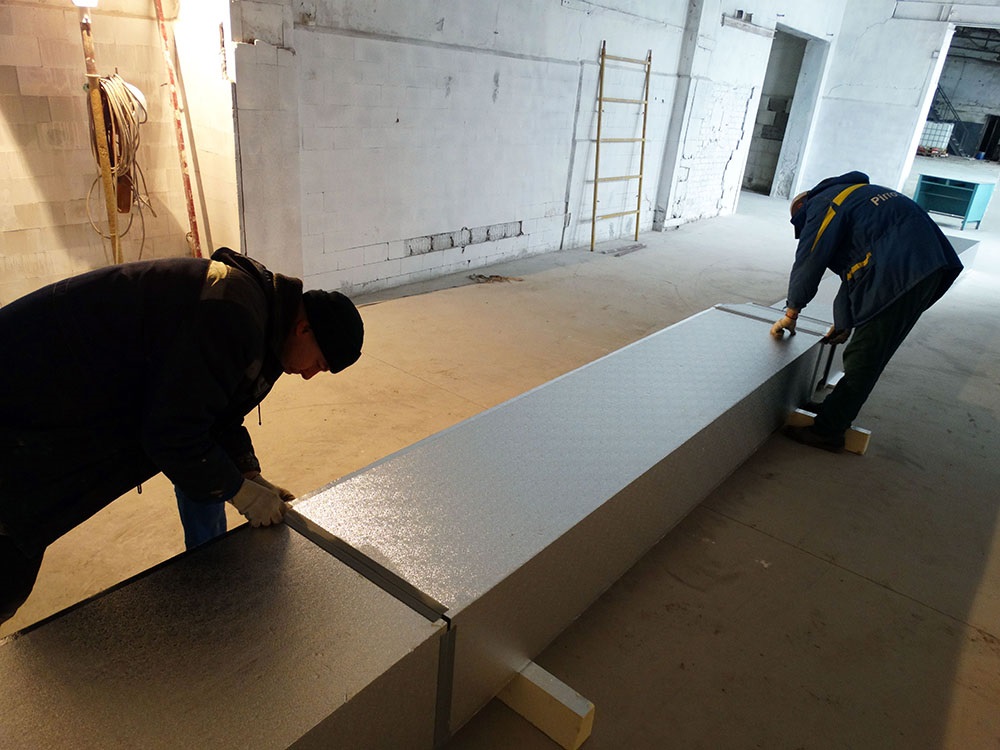

Топлоизолация PirroVentiDuct за вентилация

PIR плочите са топлоизолация от ново поколение с твърда клетъчна структура. Произвеждат се от пенополиизоцианурат. Двете страни на PIR плочата са покрити със слоеве фолио. Експлоатационният срок, обявен от производителите, е 50 години. Материалът е устойчив на гниене, умерено горим, но когато гори, отделя отровни вещества.

Правите и формованите елементи на въздуховода на основата на PIR плочи се получават чрез разкрояване на последните с последващо залепване на заготовките със специално контактно лепило.

PirroVentiDuct е материал, който е едновременно топлоизолационен и конструктивен. От него се получават надеждни, функционални секции за вентилационната система, които не изискват допълнителна изолация.

Коефициентът на топлопроводност на материала е 0,021 W/m°C. Показателят на водопоглъщане е в границите 1%. Якостта на плочите на натиск е 120 kPa.

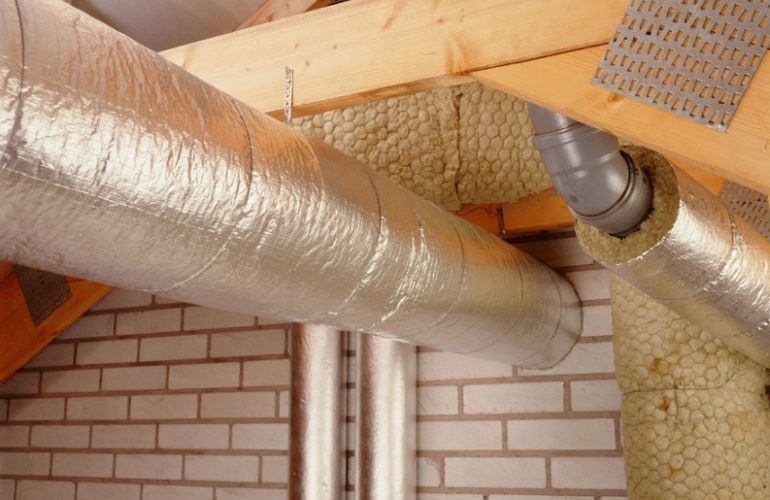

Ред за изолация на вентилация на студен таван

Всички топлоизолационни мерки се изпълняват по нормите, регламентирани от СНиП 2.04.14-88. Тук са дадени ясни указания къде и как да се организира изолацията на вентилацията.

При монтажа на изолационния слой трябва да се спазва главното правило: изолацията трябва да се закрепва максимално плътно, така че между вентилационния канал и изолатора да не остават никакви празнини. Монтажът на всеки от материалите има своите особености.

Особености при изолация с минерална вата

При изолация с минерална вата не трябва да се забравя, че тя е хигроскопична.

Този факт оказва влияние върху реда на работите:

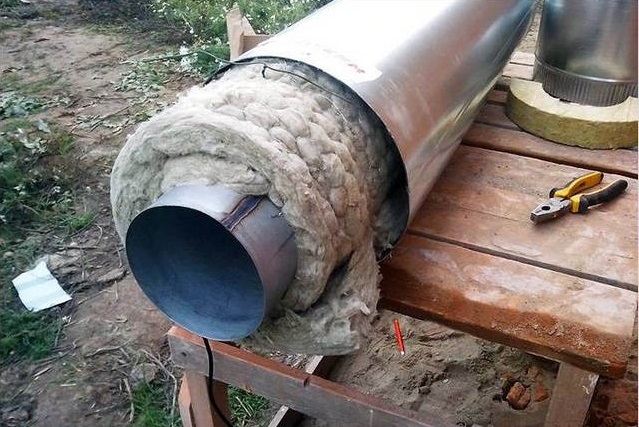

1. Тръбната разводка на студения таван се увива с хидроизолационна мембрана, без да се оставят празнини и цепнатини.
2. Минералната вата се навива с припокриване, с покриване на предходните ивици. Дебелината на слоя трябва да съответства на СНиП.
3. Върху изолатора се навива слой хидроизолация.
4. Цялата конструкция се стяга със специални бандажи.

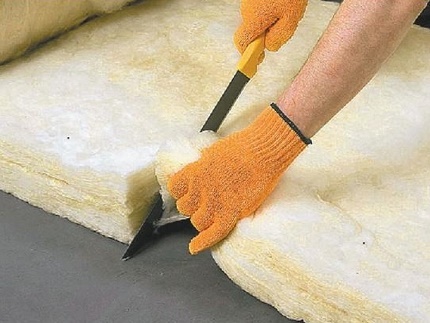

Тръба с правоъгълно сечение може да се изолира с минерална вата на матове. Първо се изрязват заготовки с необходимите размери и, след като се обложи тръбата с тях, се стяга с телена жица, скоба или тиксо.

При работа със стъклена вата е необходимо да се помни за личната безопасност. Не трябва да се допуска частици от материала да попадат в дихателните пътища, очите.

Във външните ъгли на въздуховодите с монтажа на изолация възникват определени трудности, веднага да се постигне необходимата херметичност няма да е възможно. Затова след завършване на основното топлоизолационно покритие с парчета материал се запълват останалите промеждутъци.

Изолация на вентилация на студен таван с пенополистирол

Ако материалът има форма на плочи, следователно с него могат да се изолират въздуховоди с правоъгълно сечение. Технологията на работите по изолация е същата като при полагането на минерална вата. Единствената разлика е, че устройството на хидроизолация не е задължително. Решението се взема въз основа на плътността на топлоизолационния материал.

Така, в случай на прилагане на ППС-40, хидроизолацията е необходима, а ако се използва ППС-60, хидроизолацията не е задължителна. Плочите трябва да се съединяват плътно, цепнатините и празнините трябва да се запълнят с монтажна пяна.

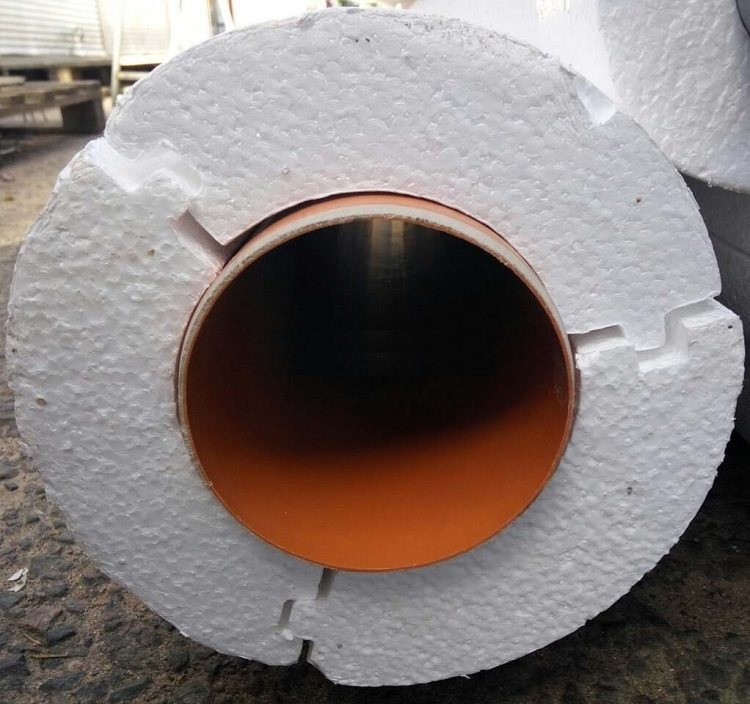

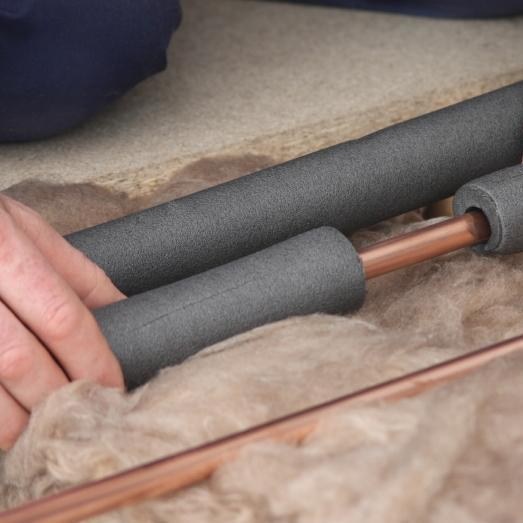

Топлоизолация с помощта на цилиндри

Специални обвивки за изолация на вентилация се изработват от много изолатори:

• минерална вата;
• пенополиуретан;
• пенополистирол;
• полиетилен.

Те се прилагат в случай на използване за устройство на вентилация на тръби с кръгло сечение. Съществуват няколко разновидности на такава топлоизолация:

• цяла с надлъжен разрез;
• дву-, три-, четирисекционна.

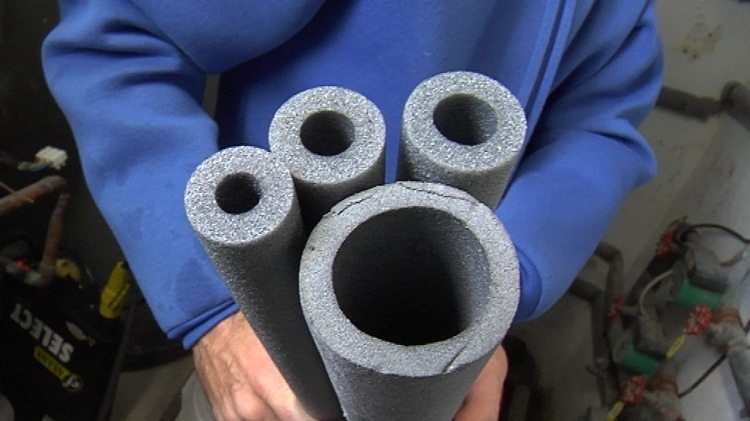

Цилиндрите се подбират по диаметъра на въздуховода. Колкото по-голямо е сечението на тръбата, толкова от по-голям брой части се състои обвивката. Ако това е цял цилиндър, той се отваря по разреза и се надява на въздуховода.

За инсталирането на цилиндър от пенопласт не са необходими специални знания. Монтажът се състои в свиване на частите на изолатора и фиксиране на съединението.

Цилиндърът е удобен като изолация за прави участъци. На местата, където въздуховодът се завърта, не може да се постави. В тези зони се използват мати. Сред топлоизолационните материали от този тип цилиндрите от минерална вата, полистирол и полиетилен имат най-ниска цена. Най-скъпият вариант е обвивка от пенокаучук.

Много удобен вариант за топлоизолация на вентилация със собствени ръце е самозалепващ се изолатор, т.е. пенофол марка «С». От едната му страна има фолио, от другата — полиетиленово фолио с нанесен върху него лепилен състав. Лепилната страна е защитена с допълнителен слой фолио. Преди монтажа тя се отстранява.

Материалът се разкроява по размер, съответстващ на периметъра на въздуховода. На следващия етап тръбата се покрива с изолатора, като краищата се припокриват с 50 мм. Съединението се залепва с фолирана лента.

Изводи и полезно видео по темата

Как да направите топлоизолация на вентилационни тръби със собствени ръце:

Топлоизолация на вентилационни тръби с минерална вата и постигнатият ефект:

На студения таван тръбите трябва да се изолират задължително. При избора на материал за тази цел трябва да се ръководите от конструктивните особености на къщата и от собствените си финансови възможности. Ако изолирате правилно вентилационната система, тя ще бъде изключително функционална и ще издържи много дълго.
