Монтаж на вентилация на покрива: инсталиране на вентилационен изход и приточни инсталации

Проблемът с липсата на свеж въздух в частния дом обикновено се решава чрез правилно подреждане на системата за въздухообмен. Благодарение на нейната работа в жилището винаги ще има идеален микроклимат за работа и почивка. За стабилна работа на системата се изисква монтаж на вентилация на покрива, която усилва тягата в изпускателната тръба.

Чрез вентилационните изходи на покрива се отвежда отработеният въздух с влага, който се образува в процеса на човешката дейност. Скоростта на движение на въздуха в системата до голяма степен зависи именно от тях. Колкото по-голяма е тягата, толкова по-ефективна е вентилацията.

В представената от нас статия ще намерите подробна информация за устройството на изходите на вентилационните комуникации към покрива. Ще научите как да ги инсталирате и фиксирате правилно. Самостоятелните домашни майстори ще получат ценни препоръки.

Функции на вентилационните изходи

В едно- и двуетажните къщи изпускателните канали от кухнята, санитарните възли, душовете, басейните, техническите помещения (пералня, сушилня, помещение, в което е инсталиран котел) и сутерена се извеждат на покрива през мансарда или таван.

Съгласно изискванията на нормативите, във вентилацията не трябва да се обединяват в един канал въздуховодите, водещи от кухнята и санитарните възли, нито помежду им, нито с комина. Поради това през покрива на къщата обикновено се извеждат няколко вентилационни тръби и комин.

Допустимо е да се прокарват с отделни канали в една вентилационна шахта. Въздуховодът от сутерена обикновено се прокарва по фасадата на сградата и също има отделен изход.

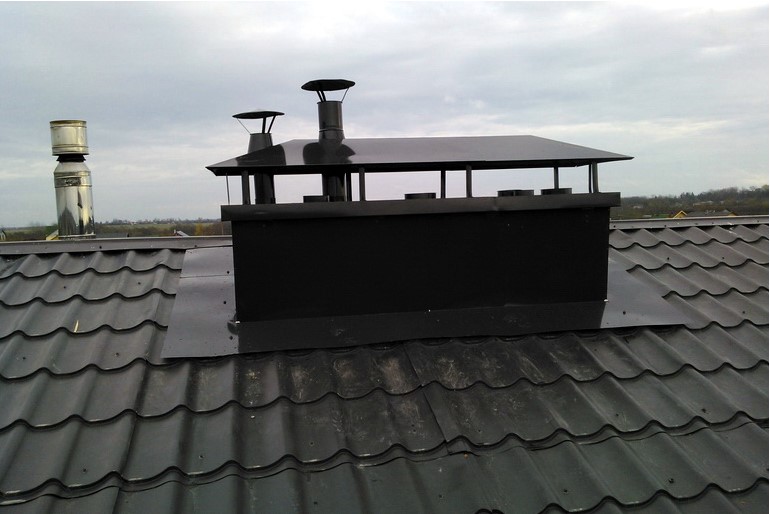

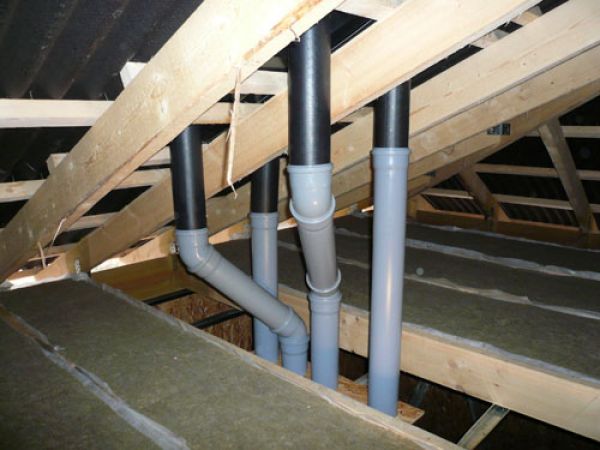

В повечето случаи е целесъобразно да се обединят всички вентилационни изходи и тръби в една кутия, тъй като изрязването и херметизирането на един голям отвор в покрива под кутията е по-лесно, отколкото няколко по-малки отвора под тръбите.

Правилното изчисление на вентилационния изход е залог за добра тяга. Естествената тяга се образува поради разликата в налягането на въздушните маси навън и вътре в изпускателната тръба.

Необходимо е да се вземат предвид височината на вентилационния щранг, съответствието на диаметъра на въздуховодите вътре в къщата с дължината на изпускателната тръба, нейното местоположение на покрива. Колкото по-висока е вентилационната тръба, толкова по-силна ще бъде тягата в нея. Усилване на тягата ще помогне вентилационната инсталация на покрива.

За да се предотврати достъпът на дъжд над изходния отвор на тръбата или кутията, се монтира чадър. Това е най-простият вид дефлектор, който работи добре в райони с високо и средно ветрово натоварване. При пориви на вятъра във въздуховода благодарение на него се създава разреждане, което значително усилва тегленето.

В системите за естествен въздухообмен, работещи в области с ниска ветрова активност, на устието на изсмукването се монтира турбинен дефлектор. Такова устройство може да усили тегленето дори при лек повей на почти незабележим ветрец.

Освен защитата от всички видове външни замърсявания, всеки вид дефлектор не позволява на въздушния поток да се преобърне поради липса на теглене в тръбата.

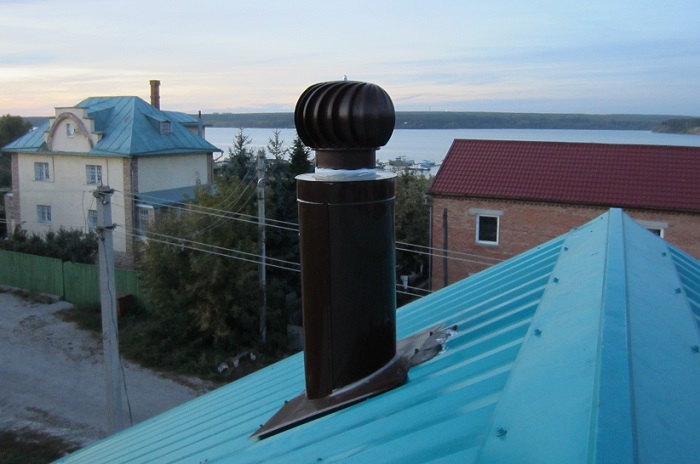

Най-добрият начин за усилване на тегленето – инсталирането на турбодефлектор. Неговата глава се върти от вятъра, благодарение на което разреждането във вентилационния канал значително се усилва.

По този начин от правилно устроения вентилационен изход зависи:

• наличието на добро теглене във вентилационните канали;
• добрият въздухообмен във вътрешните помещения;
• отсъствието на миризми в дома;
• намаляването на влажността във влажните помещения (баня, пералня, душ).

Ако ширината или височината на вентилационния изход са били изчислени неправилно, в каналите може да изчезне тегленето или да възникне обратно течение. В този случай освен дефлектор е желателно да се постави и обратна клапа, която изключва обратното движение на отработената въздушна маса.

Възел на прохода на вентилационната тръба

Проходният възел на вентилацията на покрива представлява тръба от метал или пластмаса, която се поставя в отвора на покрива. Тръбата се фиксира в метален стакан. След нейното монтиране отворът се уплътнява и изолира отвън и отвътре. Отдолу към възела се свързва въздуховод, а отгоре се монтира дефлектор.

По-удобно е за монтажа на прохода на вентилационната тръба да се използва готово фабрично фасонно изделие. Производителите на вентилационни системи предлагат множество модели, които се различават по конструкция, форма и цвят. За всеки тип покрив са разработени свои разновидности на вентилационни тръби.

Най-голямо търсене се радват стоманените поцинковани тръби, обвити в слой полипропилен. В долната част на такова изделие се намира уплътнител, а отгоре – капак с дефлектор.

Не трябва да се обединяват изходите на въздуховодите в един, иначе при неблагоприятни метеорологични условия в резултат на обратно течение в дома ще се разпространят неприятни миризми.

Особеностите на монтажа на възела за преминаване на вентилационната тръба зависят от редица фактори:

• от типа на покрива – сложен или плосък, едно- или двускатен;
• от покривния материал – метални или керамични керемиди, профилирана ламарина, меки керемиди и др.;
• от ъгъла на скатния покрив.

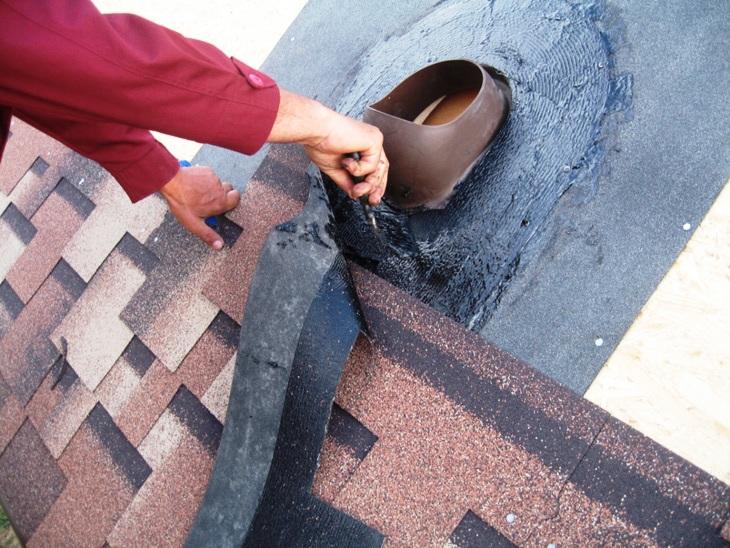

Трябва внимателно да се извършат уплътняването и изолацията на покрива на мястото на монтиране на проходния елемент. Ако това не се направи, през мястото на съединението на тръбата с покритието в слоя топлоизолация на покривния пакет и в помещението ще прониква влага, което ще доведе до разрушаване на конструкциите.

Мястото на съединението на вентилационната тръба с покрива трябва да бъде внимателно уплътнено. Уплътняването се извършва чрез поставяне на водоотблъскващ материал на мястото на прохода и нанасяне на силиконов уплътнител под фланеца на вентилационния изход.

Какви са основните изисквания към възела на прохода:

• изходите на тръбата трябва да бъдат строго вертикални, за да не среща въздухът препятствия при движение нагоре;
• за всеки въздуховод – от кухненския аспиратор, от канализационния щранг, от санитарните помещения трябва да има отделен изход на покрива;
• оптималният вариант – изходите на аспирацията да минават близо до билото на покрива, но така, че гредата да не бъде нарушена и цялата опираща се върху нея покривна конструкция да не бъде отслабена;
• избраните профилни изделия трябва да осигуряват безпрепятствено движение на въздушните маси и плътност.

Основният елемент на възела на прохода е изходът – профилно изделие: тръба с гъвкава метална основа, изпълнена под формата на фланец. Тя се притиска към покривното покритие, като се придава релефът на покрива, върху който се монтира. В процеса на монтаж се постига геометрията на използваните покривни материали и се осигурява безупречно уплътняване на възела.

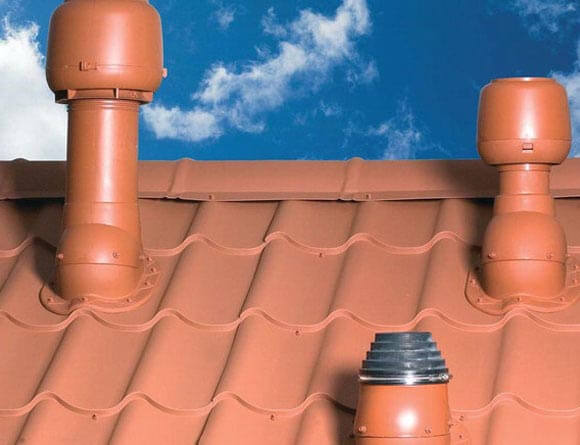

В продажба могат да се срещнат различни видове профилни изделия, които улесняват и ускоряват извършването на монтажа на вентилационния изход на покрива. Могат да се закупят отделно – изход за аспиратор, отделно – за канализация и др.

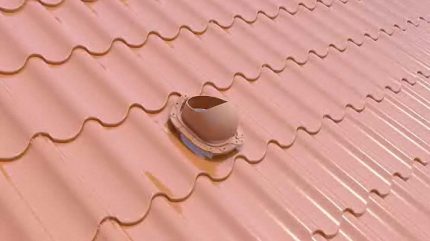

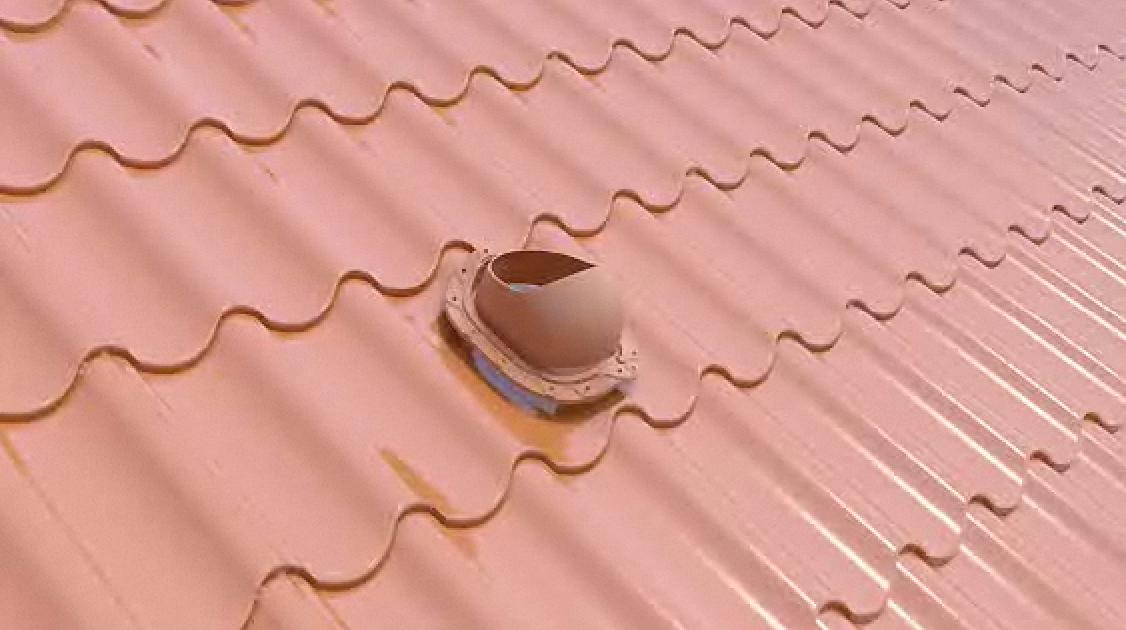

Покривна проходка: правилният монтаж ще осигури пълна херметичност на покривния пакет

Съществуват няколко разновидности на проходните елементи:

1. Безклапанни/с клапан. Безклапанните модели са отлични за обустройство на вентилационни изходи в частен дом. Клапанните са по-подходящи за производствени сгради.
2. С изолация/без изолация. В студените региони е по-добре да се избере вентилационен изход с топлоизолация. Още повече, изолацията е необходима, ако тръбата се намира близо до стрехата. В региони с топли зими ще е достатъчен вариантът без изолация.
3. С ръчно и автоматично управление. Изборът зависи от бюджета на конструкцията. Голяма популярност сред собствениците на частни домове се радват изделията с въже за регулиране на циркулацията на въздуха.

За устройство на вентилационна проходка не трябва да се купува аналогична част за комин, тъй като в тях е реализирана ненужна за вентилационните изходи противопожарна защита.

Препоръки за инсталиране и закрепване

Монтирането на вентилационния изход на покрива може да се извърши със собствени ръце. Мястото за инсталиране на тръбата трябва да бъде избрано така, че да преминава през тавана без завои. В същото време тя не трябва да пресича гредите и още по-малко билото.

Най-добрият вариант е, когато изходът на вентилационната тръба се намира точно над вътрешния стояк на вентилационната шахта или въздуховода. Ако това не е възможно, за свързване може да се използва гофрирана тръба.

Тръбата трябва да се свързва със стояка строго вертикално.

При разполагането на тръбите или на изпускателния корпус трябва да се вземе предвид минималното допустимо разстояние от приточния въздухозаборник:

• по хоризонтала – 10 м;
• по вертикала – не по-малко от 6 м.

Височината на вентилационната тръба се определя по следния начин:

• ако тя се намира близо до билото, крайният отвор на изпускателя трябва да се издига над билото с половин метър;
• ако до билото остават от един и половина до три метра, отворът трябва да бъде на едно ниво с него;
• ако тръбата се намира на повече от три метра от билото, отворът се извежда под ъгъл 10 градуса спрямо хоризонта с връх на покривното било;
• ако вентилационният изход се намира до комина, дължината на тръбите трябва да бъде еднаква;
• на плосък покрив височината на тръбата се изчислява по специална таблица, но тя не трябва да бъде по-ниска от 50 см.

При инсталиране на тръбата на скатен покрив, изходът на вентилацията трябва да се разполага, по възможност, възможно най-близо до най-високата точка на покрива – билото. В този случай по-голямата част от тръбата ще се намира в таванското или мансардното пространство и ще бъде защитена от силни температурни разлики и пориви на вятъра.

Височината на вентилационната тръба на покрива се избира в зависимост от отдалечеността от билото. Тези условия трябва да се спазват, за да не попадне изходът в зона на подпор.

За плосък покрив основна роля играе геометрията на въздуховода, който трябва да бъде разположен непосредствено под изпускателната тръба, за да може въздухът безпрепятствено да излиза навън.

Монтаж на вентилационен изход

Инсталирането на вентилационния изход се извършва в съответствие с предварително разработената схема на местоположението на изходите. Особеностите на инсталирането зависят от типа на покрива и конструкцията на тръбата. В комплектацията на фасонните елементи задължително има инструкция за монтаж.

Възелът на прохода трябва да бъде внимателно уплътнен от всички страни. Фабрично изработените изделия обикновено са комплектовани с всичко необходимо за осигуряване на пълноценна защита от вода.

Като цяло, инсталирането се извършва по един и същ алгоритъм:

1. На мястото на изхода на тръбата се извършва маркировка, съответстваща на диаметъра на отвора. Ако в комплекта на проходния елемент има шаблон, маркировката се нанася по шаблона.
2. В покривния пакет се изрязва отвор с длето или ножици за метал: в покривния материал, в слоя на хидроизолацията и изолацията.
3. С течен уплътнител се закрепва уплътнителната подложка.

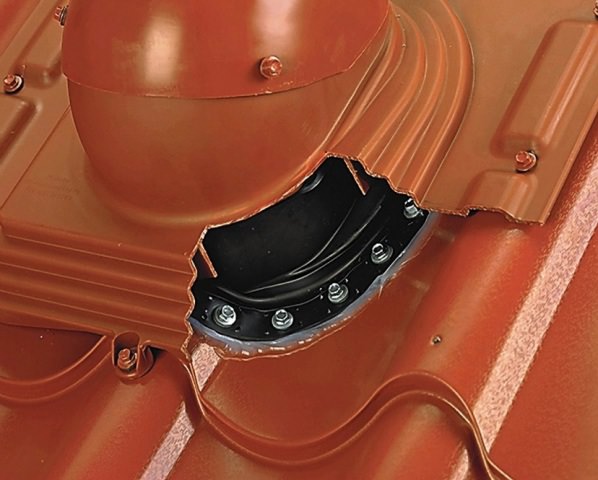

4. Върху уплътнението се поставя проходният елемент и се закрепва с самонарезни винтове към покрива. Основата на проходната част трябва да бъде закрепена към покрива максимално плътно.
5. Към проходния елемент се закрепва тръбата на въздуховода и се фиксира с винтове. При работа е желателно да се използва отвес или строителен нивелир, за да се фиксира тръбата вертикално.
6. От страната на тавана се уплътнява изходът на въздуховода към покрива.

Извеждането на вентилационната тръба е най-технически уязвимият възел в цялата вентилационна система в къщата. Тук е особено важно не само да се реши естетическият проблем, но и да се осигури надеждна хидроизолация на прохода със запазване на свойствата за целия срок на експлоатация на покрива.

За повишаване на тягата във вентилационната система на оглавника на вентилационната тръба задължително се поставя дефлектор. Дефлекторът е накрайник, в който под действие на вятъра се получава разреждане на въздушните маси. По този начин се намалява аеродинамичното съпротивление на потока.

При избора на дефлектор трябва да се вземат предвид климатичните особености на региона. Ред производители постигат същите цели, като оборудват чадъра с електровентилатор.

Така дефлекторът действа като усилвател на тягата. Освен това, изпускателното устройство:

• предпазва вентилационната система от атмосферни валежи;
• не позволява на вятъра да навлиза вътре във вентилационната тръба;
• препятства явлението обратна тяга.

Принципът на работа на дефлектора от всякакъв тип се основава на разреждане на въздушната маса в устието на вентилационния канал, в резултат на което отработеният въздух стремително се движи в неговата посока без механично подтикване.

Типове дефлектори за вентилационни системи

В днешно време се използват следните видове дефлектори:

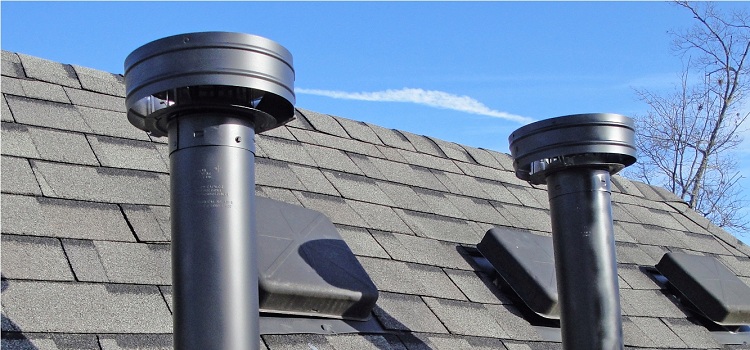

1. ЦАГИ с дифузьор – разширение на вентилационния канал: най-ефективната конструкция при движение на вятърния поток над 2 м/сек. Конструкцията се състои от долен цилиндричен елемент с разширение на края, стоманен корпус с цилиндрична форма, чадър-капак и стойки за закрепване на капака.
2. Цилиндрична гъба на Волпер-Григорович – накрайник, който успешно компенсира загубите на налягане на изхода. Състои се от долен цилиндричен елемент, горен цилиндричен елемент с вдлъбнати стени, конусен чадър и крепежни елементи. Гъбата на Волпер предпазва вентилационната система от вятър по-добре от ЦАГИ.

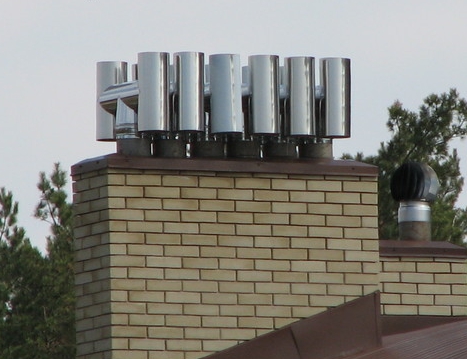

3. Н-образен колектор от тръби представлява елемент от тръби под формата на буквата Н. Тази доста обемна конструкция напълно предпазва от вдухване на вятър, проникване на влага, обратна тяга, замръзване. Конструкцията обаче увеличава силата на тягата минимално.

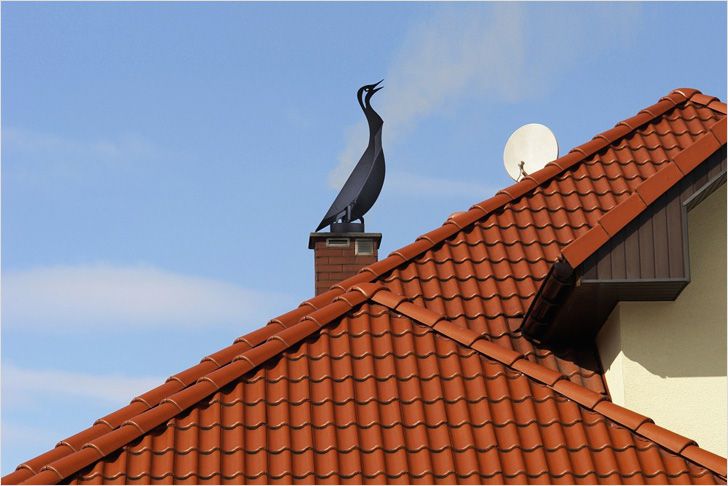

4. Капак-флугер при работа винаги се завърта с задната страна към вятъра, като по този начин предотвратява вдухването навътре. Зад корпуса на накрайника се появява зона с понижено налягане и въздушната струя по-бързо напуска вертикалния канал. Ефективен е за увеличаване на тягата, но предпазва лошо от дъжд.
5. Турбодефлектор – това е сферичен ротационен дефлектор с множество полукръгли лопатки, които се въртят от вятъра. Вътре в сферата се появява разреждане. Неефективен е при безветрено време.

Една от усъвършенстваните разновидности на традиционната гъба за тръбата е статодинамично устройство от типа Astato, което представлява 2 пресечени конуса, обърнати един към друг с върховете си. Отгоре са разположени електровентилатор и чадър.

Системата е ефективна дори при пълно затишие. Единственият недостатък е високата цена.

При избора на дефлектор трябва да се вземат предвид:

1. Размерът на накрайника трябва да се избере според диаметъра на тръбата на аспиратора. Ако в къщата има правоъгълна шахта, ще трябва да се използва адаптер.
2. ЦАГИ и дефлекторът на Волпер не се нуждаят от обслужване.
3. При липса на тяга е по-добре да се монтират динамични варианти на капаците.
4. При покупка на въртящ се дефлектор трябва да се избират по-скъпи модели със затворен лагер, който не замръзва през зимата.
5. В райони със силни ветрове е по-добре да се избере Н-образен дефлектор или турборефлектор, за останалите климатични условия – ЦАГИ.

При наличие на бюджет във всеки регион може да се инсталира Astato. Устройството изисква периодично обслужване.

Дефлекторът ЦАГИ може да се сглоби със собствени ръце. Той се различава незначително от обикновения чадър на Григорович. Разликата е само в прикрепената около гъбата обечайка.

Нека разгледаме как правилно да инсталираме вентилационен аспиратор на покрива. След покупка моделът трябва да се сглоби и всички крепежни елементи да се фиксират надеждно. След това при монтажа на устройството на тръбата трябва внимателно да се пробият отвори за закрепване. Уредът се закрепва с винтове или нитове. Допълнително може да се постави скоба.

Особености на покривните вентилатори

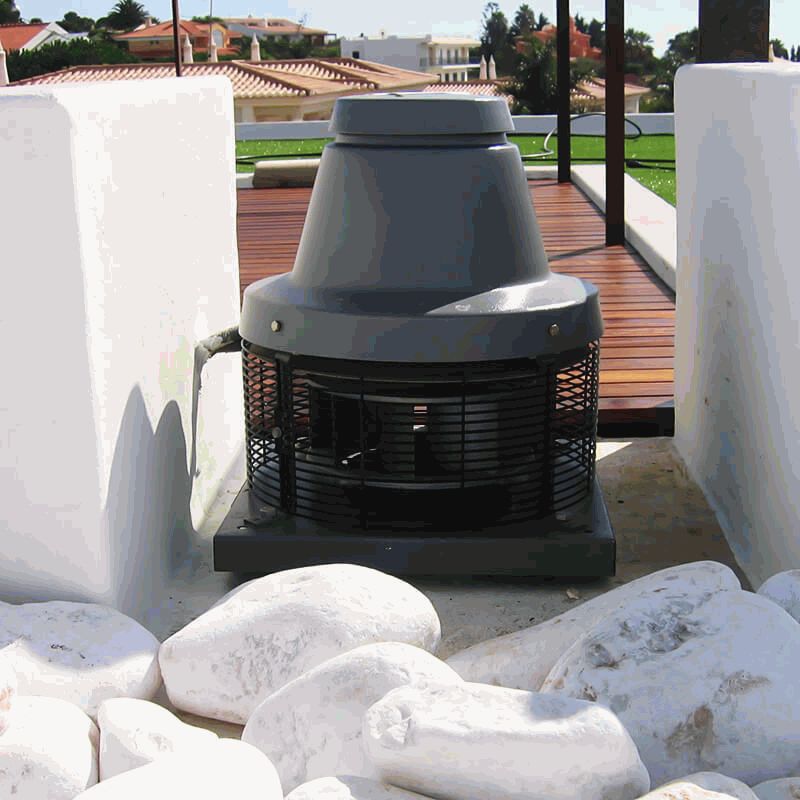

Още един елемент на вентилационната система – покривният вентилатор. С помощта на тези устройства от помещенията се извежда отработен замърсен въздух.

Основно те са предназначени за работа в системи за общообменна вентилация без вентилационни канали, но се използват и с въздуховоди. Основното предимство на покривните вентилатори е, че използването им позволява да се намали необходимата дължина на въздуховодите.

В региони със слабо и средно ветрово натоварване може да се инсталира оригинален и ефективен ветропоказател-дефлектор. Той ще накара системата да работи дори при незначителни полъхи на вятъра.

Вариантите на покривните вентилатори се различават по габарити, мощност, производителност, ниво на звуковото налягане.

Могат да се отделят следните разпространени типове:

• осевите ВКО се монтират на производствени сгради;
• КРОВ могат да се използват в частни домове;
• ВКРМ и ВКР се свързват към въздуховоди.

Какви предимства на покривните вентилатори могат да се отбележат:

• за монтаж не се изисква отделно помещение;
• лесно техническо обслужване;
• при моделите с отварящи се корпуси се улеснява достъпът до основните части.

При избора на покривен вентилатор трябва да се обърне внимание на производителността на модела, материала на корпуса, начина на захранване, генерирания шум.

Ако в изпускателния канал няма течение, покривният вентилатор – добро решение на проблема. При използване на модели с вертикално изхвърляне, въздухът се изхвърля нагоре понякога до няколко метра височина.

Повечето изделия се изработват като центробежни или осови:

1. Осовият вентилатор се използва за нагнетяване на въздушни маси с ниско налягане. Газът при движение през ротора не променя посоката, движейки се по оста на двигателя.
2. Центробежният вентилатор е оборудван със специални лопатки, разпределящи въздуха отстрани, който по-нататък се придвижва към изходния отвор.

Видовете покривни вентилатори се разделят според посоката на изхвърляне. Вентилаторите с хоризонтално изхвърляне се монтират там, където отвежданият въздух не е замърсен и няма риск от смесването му с чист въздух, постъпващ в къщата.

Покривните вентилатори могат да се монтират на различни видове покриви. Технологията на устройството на проходния възел в твърд покрив е проста. В тавана се изрязва технологичен отвор, а върху вентилационната шахта се надстроява тухлена основа за вентилатора.

За опростяване на монтажните работи се използват специални чаши, които понякога се доставят в комплект с вентилаторите. Чашите имат отвори на монтажните фланци и се закрепват към покрива с анкерни болтове. Вентилаторът и чашата се съединяват с фланци чрез болтови връзки.

Между фланците трябва да има гумено уплътнение за по-голяма херметичност. Чашата при монтажа трябва да се изравнява строго вертикално. Вентилаторът върху чашата се закрепва по хоризонтално ниво. След монтажа възможните пролуки се отстраняват с уплътнител. След това се монтира стоманена престилка.

Изводи и полезно видео по темата

При големите производители на вентилационни системи се издават видеоинструкции за монтаж на покрива и закрепване на приточни и изпускателни устройства, оформящи елементи, аератори, дефлектори:

Към обустройването на изхода през покрива на тръбата на вентилацията на къщата трябва да се подхожда особено внимателно. В системите на естествена вентилация от състоянието на този възел зависи наличието на течение в системата.

Не трябва да се допуска заливане на тръбата от дъжд или заледяване. Затова голямо внимание се отделя на херметизацията на самия възел и на монтирането на защитни допълнителни части. Аналогично се извършва монтажът на приточни устройства.
