Проектиране и монтаж на вентилационни системи: най-добрите схеми + монтажни нюанси

Качественият въздухообмен е необходим за всеки жилищен или стопански обект. За целта трябва да се извърши изчисление на неговите параметри и да се състави схема на преминаване на въздушните потоци в помещението. В зависимост от сложността на работите, монтажът на вентилационни системи може да се направи самостоятелно или да се поръча тяхното изпълнение.

Ще разкажем как се проектират вентилационните системи, ще изброим на кои нормативни документи трябва да се опирате. От предложената от нас статия ще научите как да изберете най-подходящата схема. Нашите препоръки ще помогнат както на тези, които са решили да свършат цялата работа със собствените си ръце, така и на тези, които ще контролират строителите.

Норми за определяне на параметрите на въздухообмена

Тъй като вентилационната система влияе на качеството на живот на човека, нейните допустими параметри са записани в нормативни документи. Изпълнението на тези изисквания е задължително в случай на търговско използване на помещенията, както и при приемане на многофамилни сгради.

При проектиране от собственика на вентилацията вътре в апартамента или за частна къща те могат да се приемат на ниво препоръки.

Документи и актове на Руската федерация

Руското законодателство установява различни норми за вентилация и климатизация в зависимост от типа и предназначението на помещенията. Те са включени в сборници правила (СП), държавни стандарти (ГОСТ) и санитарни правила и норми (СанПиН).

Според правилата, помещенията с жилищно и битово предназначение се вентилират за постигане на следните цели:

• Поддържане на кислородния режим. Намаляването на неговата концентрация влошава самочувствието на човека. Този проблем най-лесно се решава чрез приток на външен въздух.
• Отстраняване на нежелани газове и аерозоли. Натрупването на въглероден диоксид, продукти на горене или прах са опасни за здравето.
• Регулиране на параметрите на микроклимата. Поддържането на влажност в зададен диапазон чрез вентилация е разпространен и ефективен метод, който често се използва не само в жилищни, но и в складови и мазета с различно предназначение.

В руските стандарти изчислението на дебита на приточния въздух се определя по много параметри, след което се взема най-високият показател. На практика често не се използват всички от тях, поради което този подход поражда много въпроси у специалистите.

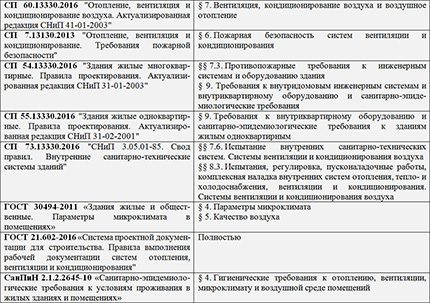

Съществуват 8 документа, които регламентират нормите за въздухообмен, допустимите параметри на микроклимата, както и правилата за инсталиране и функциониране на вентилационните системи.

Чуждестранни стандарти за качество на вентилация

При инсталиране на вентилационна система за вила или собствен апартамент не е задължително да се използват действащите руски нормативни документи. Като алтернатива могат да се приложат в изчисленията разпоредбите на чуждестранни стандарти, които регулират качеството на въздуха в помещението.

Основана през 1894 г., общността от инженери ASHRAE притежава голям научно-практически опит и множество разработки в областта на вентилацията и климатизацията.

От организацията ASHRAE са разработени следните документи:

• ASHRAE 62.1 – изисквания към системите за вентилация и климатизация на въздуха;
• ASHRAE 55 – изисквания към микроклимата и топлинния комфорт на помещението.

Изследванията на това американско общество на инженерите често се използват за изчисления на стандартите за качество на международно и национално ниво.

За определяне на минималните показатели на вентилация стандарт 62.1 използва методики, основани на следните показатели:

• кратност на въздухообмена (VRP), където се регламентират разположенията на приточните и изпускателните устройства и се варира мощността на потоците в зависимост от показателите на микроклимата;
• качество на вътрешния въздух (IAQP), където се предлагат начини за намаляване на концентрацията на нежелани аерозоли чрез тяхното филтриране;
• размери и разположение на отворите за естествена вентилация (NVP).

Комплексното използване на всичките три подхода позволява значително да се намалят експлоатационните разходи.

Също така съществуват трудове на Европейския комитет по стандартизация (CEN), посветени на вентилацията на сгради:

• стандарт EN 13779 – изисквания към системите за вентилация и климатизация на въздуха;
• стандарт EN 15251 – изисквания към параметрите на микроклимата;
• акт CR 1752 – критерии за изчисление на вентилацията на сгради.

И двата комплекта стандарти се отнасят пряко до здравето и комфорта на потребителите. Необходимият обем на приточния въздух се определя по емисията на въглероден диоксид, тъй като други значителни източници на замърсяване липсват.

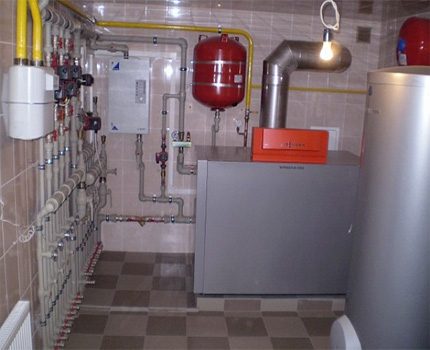

За технически помещения, като газово котелно помещение, изчислението на обема на въздухообмена се извършва от гледна точка на осигуряване на безопасност, а не на качество на живот.

Можете да поръчате изчисление на параметрите на вентилацията на апартамент или къща по американски или европейски норми. Това ще бъде разумно, предвид дългогодишния чуждестранен опит и по-строгите изисквания за качество на живот.

Основни етапи на проектиране

Типови схеми за жилищни и битови помещения липсват поради архитектурното и функционално многообразие на сградите.

За вземане на решение за създаване на оптимална система за въздухообмен е необходимо да се придържате към общите принципи на организиране на вентилацията, спазване на въздушния баланс, правилата за разработване на техническо задание и препоръките за практическото му изпълнение (+).

Разработване на техническо задание

Съставянето на техническото задание е първият етап от проектирането на вентилацията. Тук е необходимо да се опишат изискванията за обема и типа въздухообмен за всички помещения на къщата.

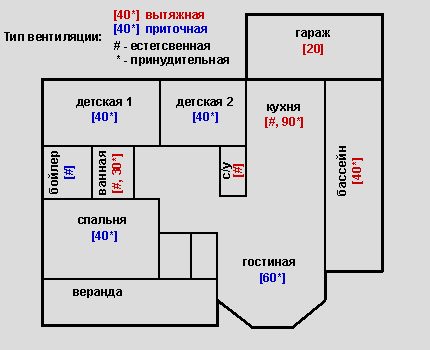

Пример за техническо задание (в частта за въздухообмен) за разработване на вентилационна система на къща. Такъв документ може да се състави самостоятелно.

За всяко отделно помещение в зависимост от предназначението му се определят параметрите на въздухообмена.

Така, за апартаменти и частни домове е необходимо да се използва вентилация по следния начин:

• Всекидневни, гостни, спортни зали. Постоянен приток. Обемът зависи от среднодневния брой на хората в помещението. Възможни са изисквания за температура и влажност на входящия поток.
• Баня, тоалетна, пералня. Постоянен естествен отвес. Работа на механичните устройства по време на използване на помещенията.
• Кухня. Постоянен естествен отвес. Включване на принудителна тяга по време на интензивно използване на газ, или в случай на значителни изпускания на пара във въздуха при отворени начини на приготвяне на храна.
• Коридор и антре. Свободно движение на въздуха.
• Килер. Естествена отвесна вентилация.
• Бойлерна или горивна. При изчисляване на въздушния баланс е необходимо да се вземе предвид фактът на наличие на отвесна вентилация чрез отстраняване на продуктите на горене през димоотводна тръба.
• Работни помещения (работилница, гараж). Автономна вентилация в зависимост от предназначението на стаите.

Техническото задание може да бъде разработено самостоятелно или от външни специалисти. В последния случай при сключване на договор проектантите ще бъдат задължени да се придържат към руските нормативни документи, регламентиращи скоростта на въздуха във въздуховода и кратността на въздухообмена.

Избор на най-добрата схема за вентилация

Въз основа на техническото задание се създава схема на вентилационната система. Планът за разположение на нейните елементи трябва да се съгласува преди вътрешната обработка на помещенията. В противен случай, при монтаж след ремонта, ще възникне допълнителна задача за вписването им в интерфейса на дома.

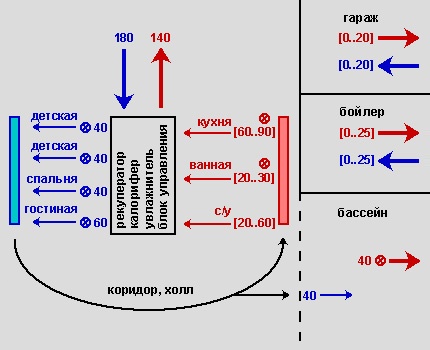

Циркулация на въздух в дома. Отделна вентилация от басейна е необходима, за да се намали обемът на кондензата в рекуператора. Отделен цикъл в котелното – изисквания за противопожарна безопасност. Отделен цикъл в гаража – техническа простота на решението.

Като правило, всеки план за вентилация може да се реализира по няколко начина.

Най-доброто решение трябва напълно да удовлетворява изискванията на техническото задание и да взема предвид следните пожелания:

• да съдържа минимален брой възли и елементи, които са податливи на повреди;
• редовната поддръжка трябва да бъде проста и, по възможност, да се извършва от обитателите;
• използването на вентилацията при регулиране на микроклимата трябва да бъде разбираемо за хора, които не притежават специални познания за техническите нюанси на системата;
• наличие на резервни решения в случай на повреда на един от възлите;
• системата трябва да бъде незабележимо вписана в интериора на апартамента или къщата.

При финансовите изчисления е необходимо да се вземат предвид както еднократната инвестиция за закупуване на елементите на системата и техния монтаж, така и редовните разходи за периодична поддръжка и електроенергия, изразходвана за отопление и овлажняване на въздуха.

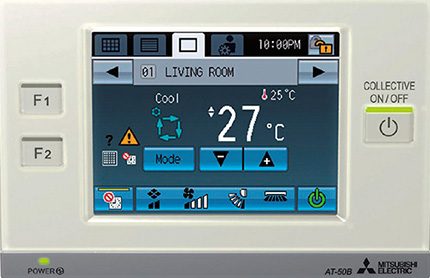

Съвременните решения за битови вентилационни системи включват компактен електронен блок за управление, с помощта на който лесно може да се регулира микроклиматът на всяко помещение в дома.

Монтаж на компонентите на системата

Както и проектирането, монтажът на вентилационни системи може да се извърши самостоятелно или да се довери на специалисти. За да се вземе решение по този въпрос, трябва да се определи списъкът на работите и да се оцени възможността за тяхното изпълнение със собствени сили.

Инсталиране на вентилационно оборудване

При всяка схема на вентилация последователността на нейния монтаж включва следните етапи:

1. инсталиране на оборудването вътре в помещението;
2. оборудване на приточни и изпускателни отвори;
3. полагане на въздуховоди;
4. изпитване на системата за работоспособност.

Съществуват много видове оборудване, които се използват във вентилационните системи. При използване на моноблокови инсталации, а също и в случай на възможност за групиране на повечето устройства на едно място, те се разполагат във вентилационна камера – специално обособено помещение.

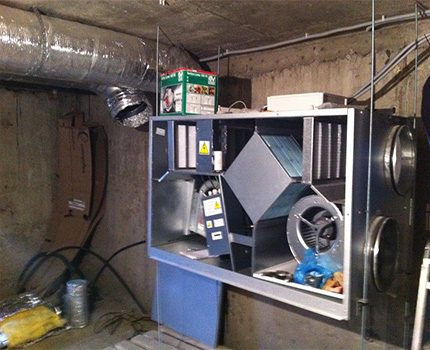

Под вентилационна камера обикновено се отделят мазета или топли тавански помещения. Тогава може да се избегне инсталирането на шумоизолираща обвивка.

Основните нюанси при инсталиране на вътрешното оборудване са следните:

• Моноблоковите устройства, както и отделните рекуператори на топлина, са с голямо тегло. Необходимо е тяхното инсталиране и надеждно закрепване за предотвратяване на вибрации. Освен това трябва да се осигури достъп до тях за извършване на обслужващи работи.
• Електрическото окабеляване. Калориферите и вентилаторите е по-добре да се обособят в отделна група от вътрешното ел. табло. За частен дом е актуално да се предвиди възможност за свързване на автономен генератор.
• Електронните блокове за управление трябва да се свързват с използване на стабилизатор на напрежение.

По този начин, за самостоятелно инсталиране на вентилационно оборудване са необходими общостроителни умения и практически опит в електротехниката.

Организиране на притока на въздух

Вземането на външен въздух може да става или на едно място с последващо разпределение по системата от въздуховоди, или за всяко помещение поотделно. При първия вариант основните клонове на приточния и изпускателния въздуховод обикновено са разположени плътно един до друг, като се разделят само на улицата.

Стайната автономна приточна вентилация се реализира по два начина:

• инсталиране на стенен клапан;

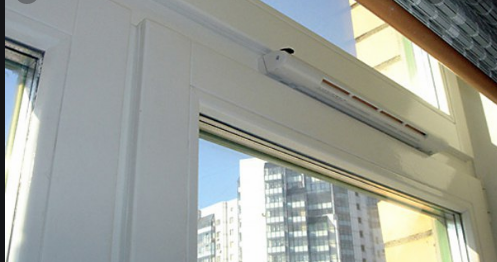

• монтаж на прозоречен клапан.

Готовите решения, свързани с пропускане на въздух през прозорците, имат определена специфика. При силни застудявания на местата за вземане на въздух се образува заледяване, което бързо извежда такива клапани от строя.

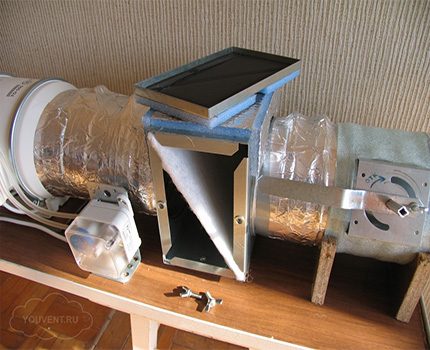

Във въздуховода на приточната вентилация лесно могат да се внедрят филтри за механично почистване. Това значително подобрява чистотата на помещенията и намалява концентрацията на прах.

Освен това студеният въздух без подгряване и разсейване се спуска към пода, създавайки вертикален температурен градиент. Това намалява нивото на топлинен комфорт и увеличава риска от настинка.

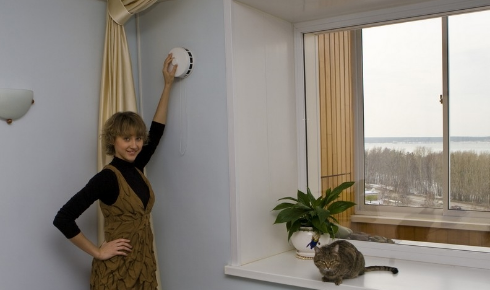

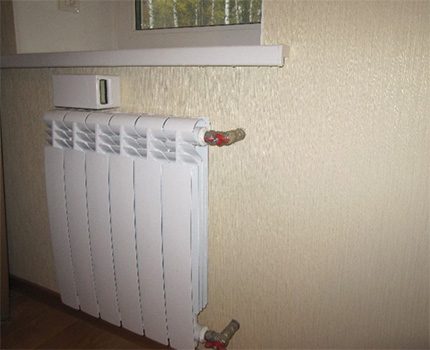

Стенният клапан е по-малко податлив на замръзване и може да бъде оборудван с калорифер за подгряване на въздуха и дефлектор за неговото разсейване.

При инсталиране на такова устройство е необходимо да се решат следните въпроси:

• Да се пробие отвор с лек наклон навън. В панелни къщи това може да се направи само като се приложи технология за диамантено пробиване. В резултат на работата ще се произведе голямо количество прах, който трябва да се събере с помощта на прахосмукачка.
• Да се реши въпросът с топлоизолацията на клапана. Проверката на нейното качество ще се извърши при първите силни студове, когато ще бъде много трудно да се промени нещо.
• Да се монтира външна решетка. Това създава проблеми, когато апартаментът не се намира на първия етаж. Тук е необходимо да се спазва техниката на безопасност.
• При необходимост от интегриране на вентилатор, калорифер или овлажнител на въздух в клапана, ще трябва да се осигури свързване на устройствата към електричество.

Главната част на стенния клапан трябва да се избира според интериора. При необходимост може лесно да се боядиса.

Стенният приточен клапан е много по-компактен от системата с разпределени въздуховоди. Ако в апартамента вече е направен ремонт, монтажът му ще излезе много по-евтино.

Нюанси на устройството на изпускателна вентилация

Основните работи по монтажа на изпускателна вентилация в апартамент се състоят в следното:

• прокарване на въздуховод (обикновено само в кухнята) до вентилационната шахта;
• монтаж на аспиратор в кухнята и вентилатори в банята и тоалетната.

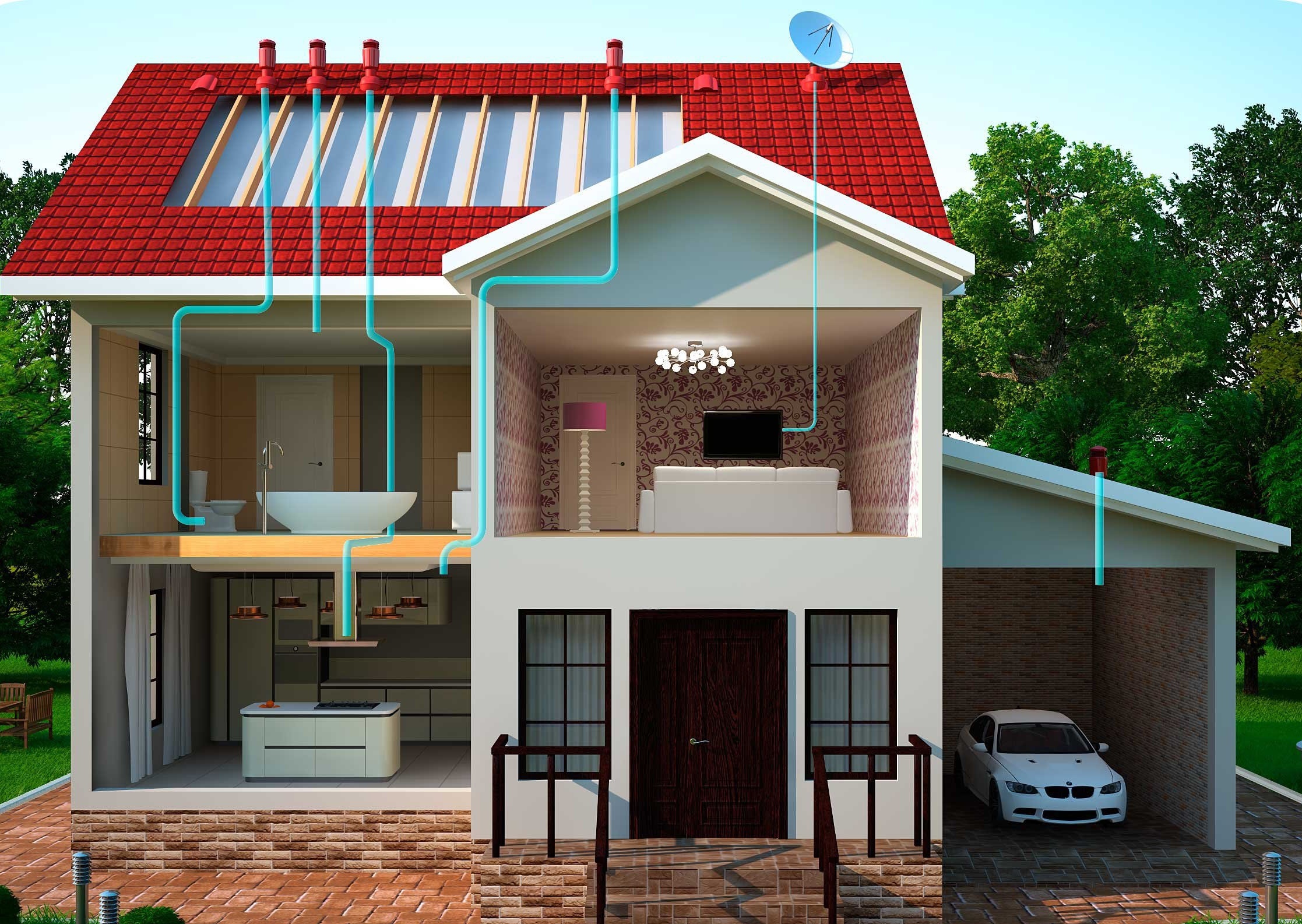

При монтаж на изпускателна вентилация в частна къща, освен тези работи, са необходими и по-сложни:

• прокарване на въздуховоди през тавана с тяхната изолация;
• извеждане на вентилацията на покрива с монтиране на тръба.

Изолацията на каналите, предназначени за отвеждане на въздуха, е необходима за предотвратяване на образуването на конденз и връщането му обратно в помещението чрез вентилацията. В същото време е желателно да се избере сечение на шахтата според изчисление със средна скорост на потока не по-малка от 1 m/s. Това също спомага за отстраняване на излишната влага.

При извеждане на вентилацията на покрива трябва да се изпълнят следните условия:

• да се определят допустимите места за извеждане на вентилацията и да се изчисли дължината на тръбата;
• да се направи проход за тръбата през покрива с възстановяване на хидро- и топлоизолацията;
• да се закрепи добре тръбата на покрива, за да се избегне изкривяване или преобръщане при силни ветрове;
• да се монтира дефлектор за защита на вентилацията от валежи и увеличаване на тягата.

Всички работи, извършвани на скатни покриви, трябва да се извършват при спазване на мерките за безопасност. Също така трябва да се избегне повреда на покривното покритие.

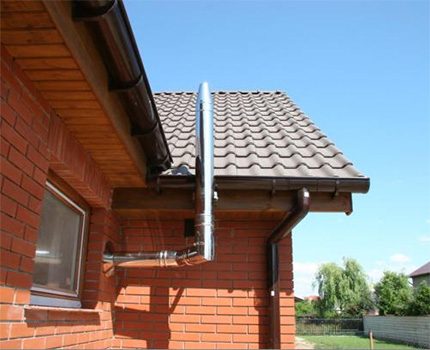

Ако възникнат проблеми с извеждането на вентилационната тръба през покрива, може да се изпълни стенов вариант от страната на дворовата фасада.

Изграждане на въздуховоди и предпускови изпитвания

Преносът на въздух между помещенията може да става по обикновен начин или чрез вентилационни въздуховоди, чийто монтаж е проста задача. Той може да бъде извършен самостоятелно при наличие на минимални строителни и ремонтни умения.

За битови цели се използват пластмасови, тънкостенни метални или гъвкави гофрирани въздуховоди. Свързването на профилните елементи помежду им не създава затруднения, но няма да е излишно допълнително уплътняване на местата на съединението с помощта на самозалепваща лента или силиконов уплътнител.

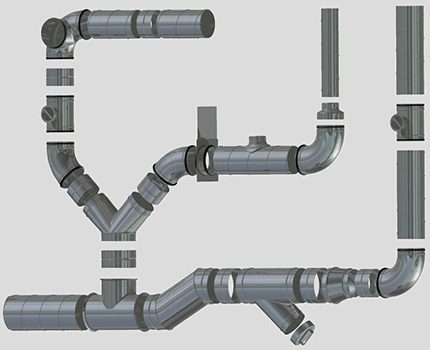

Голямото разнообразие от профилни елементи позволява да се изпълни въздуховод с всякаква топология, както и да се осъществи преход между сеченията на стандартните размери.

Части на монтираните въздуховоди, в зависимост от мястото на разположение, се закрепват по следния начин:

• При закрепване към стена и таван се използват специални скоби, които се продават в комплект с въздуховода или отделно. Те са евтини, затова няма нужда да се измислят други начини.
• Ако въздуховодът лежи върху шкафове или кухненски рафтове, то той се закрепва с помощта на всякакви държачи. Под детайлите се поставя поролон за избягване на дрънчене при работа на вентилацията.
• Вътре в шкафовете детайлите на въздуховода се фиксират с помощта на скоби. На местата на преминаване през прегради и стени те се облицоват с поролонови или пенопластови вложки за премахване на шума.

След свързване на въздуховодите към аспираторите, приточните клапани и вентилационното оборудване е необходимо да се извърши проверка на работоспособността на цялата система.

Това трябва да се направи в следните режими:

• максимална мощност на работа на всички устройства;
• максимална мощност на работа на приточната вентилация при неизползвани уреди на смукателната;
• максимална мощност на работа на смукателната вентилация при неизползвани уреди на приточната.

Първият режим се използва за проверка на достатъчността на електрозахранването и целостта на системата от въздуховоди. Последните два режима са необходими за проверка на възможността за възникване на обратна тяга и интензивна филтрация на въздуха през стените.

Независимо от всички изчисления, някои приточни и смукателни вентилатори може да не съответстват на обявените характеристики, което е трудно да се открие в процеса на тяхната работа.

Изводи и полезно видео по темата

Схема на вентилация за типови помещения. Правила за устройство на приточна и смукателна вентилация:

Монтаж на канални системи от въздуховоди и избор на тяхното сечение. Приложение на рекуператори на топлина:

Изчисляване на необходимия обем на въздухообмен, съставяне на план за вентилация и нейния монтаж могат да се извършат изцяло или частично самостоятелно. При поръчка на такива услуги от специалисти, разбирането на нюансите на тези процедури ще позволи да се контролира качеството на извършваните работи.

Искате ли да споделите собствен опит в проектирането и устройството на вентилация в къща извън града или на вила? Разполагате ли с информация, която ще бъде полезна на заинтересовани посетители на сайта? Пишете, моля, коментари в разположения по-долу блок, публикувайте снимки и задавайте въпроси по темата на статията.
