Как да монтираме вентилационни тръби: монтажни технологии за закрепване към стени и таван

Въздуховодите – това са транспортни мрежи на вентилационната система. Тяхното устройство и монтаж се регламентират от строги изисквания на нормативни документи и технологични карти. Спазването на нормативните изисквания по време на изграждане – гаранция за безупречна работа на мрежата, осигуряваща стабилен въздухообмен.

Ние ще ви разкажем за това как да монтирате вентилационни тръби в съответствие със строителните изисквания. Всеки строител е длъжен да знае основните правила за полагане и закрепване на въздуховоди. Сведенията ще бъдат полезни и на собствениците, за да разберат причината за възникване на проблема и да решат как да го отстранят.

Конструкция на въздуховодите и предявявани изисквания

Движението на въздушните потоци вътре и извън сградата се осъществява по вертикални и хоризонтални вентилационни канали. Монтажът на вентилационни тръби се извършва по проектни отметки, посочени в работните чертежи. Правилата за монтаж са приведени в нормативните сборници СП 73.13330.2016 и СП 60.13330.2016.

Вентилационните канали могат да бъдат изложени вътре в носещи стени или да се разполагат в помещенията на къщата под тавана или покрай стените. Не рядко обстоятелствата диктуват проектиране на въздуховоди отвън на сградата.

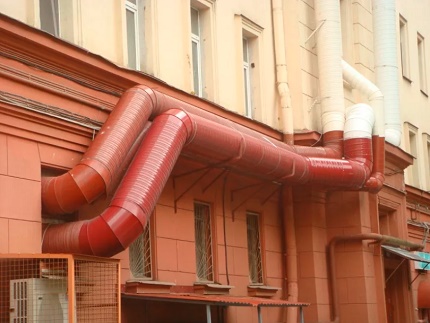

Случва се полагането на въздуховоди да се извършва извън сградата. Предпоставките за подобно решение са свързани главно с преустройство на жилищни обекти в търговски или производствени.

Разделяне на каналите по функционалност:

• приточни – по тях в къщата постъпва свеж въздух;
• изпускателни – за отстраняване на замърсени въздушни маси.

При естествена вентилация в частна къща всички изпускателни канали могат да преминават в една шахта. За това помещенията с повишена влажност, нестабилна температура и характерно парообразуване, от които се отстранява използваният въздух, проектиращите се стараят да разположат едно до друго.

Към вентилационните канали се предявява цял ред изисквания:

• херметичност;
• безшумност;
• компактност, разположение в скрити части на къщата;
• здравина, издръжливост.

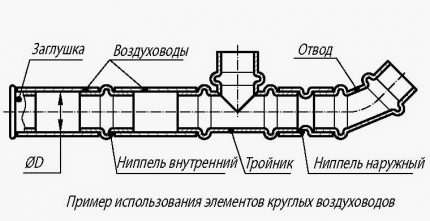

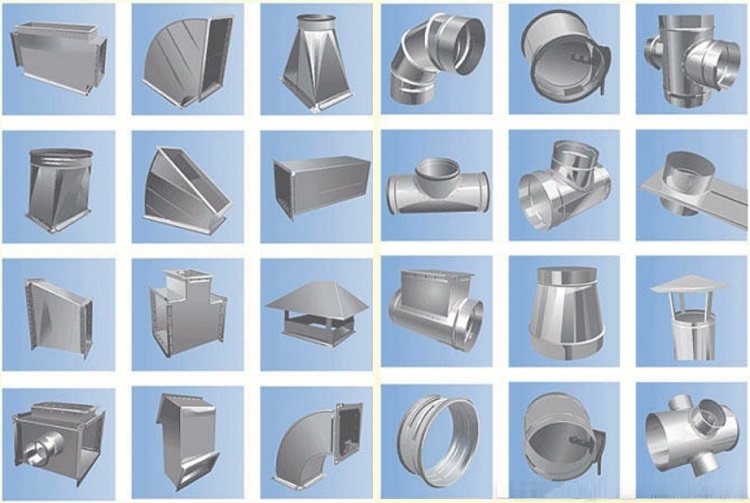

По време на монтажа от отделни типове детайли се създава пространствена структура на въздуховодите. За нейното изграждане се прилагат освен праволинейните елементи допълнителни оформени части.

Отводът служи за завъртане на канала на 90 градуса. Тройникът и крстовината са преднначени за създаване на отклоения от магистралата. Чадърите предотвратявят попадането в тръбата на отпадъци и атмосферни валежи. Нипелът свързва всички части помежд им.

По външна конфигурация се прилагат кръгли и правоъгълни въздуховоди. Тръбите с цилиндрични форми имат оптимални данни за безпрепятствено двиение на въздушните маси. Правоъгълните кути позволяват икономия на свободно пространство, лесно се скриват зад фалшиви стени и окачени тавани.

Въздухопроводите биват твърди и гъвкави. Твърдите магистрали се израбоват в кръгъл и правоъгълен вариант по ВСН 353-86, ТУ-36-736-93.

За твърдия вариант се използват материали:

• студено валцувана поцинкована стомана – 0,5 – 1,0 мм;
• горещо валцувана тънклолисова стомана – - 0,6 – 1.0 мм;
• полимери – -1,0 – - 1,5 мм.

За влажни помещения подхождат въздуховоди от пластмаса или от неръждаема стомана с дебелина 1,5 – 2,0 мм. В химически активни зони се прилагат тръби от металопластик, алуминий и неговите сплави.

Гъвкавите канали се изпълняват под формата на тръби от мек материал. Те често се използват като удобни вложки за присъединяване на твърди въздуховоди към вентилационно оборудване.

На напречното сеение ясно се вижда многословната структура на гъвкавия изолиран канал: мека обвивка, армираща пластмасова или метална рамка. Послушността на тръбите се придава от материали: алуминиево фолио, полиестер, силикон, текстил, гума.

Огъващите се вентилационни канали подхождат за преместване на въздух с малка скорост и налягане.

В жилищни сгради често се монтират вентилационни тръби от PVC с високи топло- и звукоизолационни свойства.

Типовите детайли от поливинилхлорид се съединяват чрез:

• неразглобяеми контакти – заварка челно или заварени муфи;
• разглобяеми елементи – фланци, муфи, разтръби.

Крепежите към въздуховодите от PVC се прилагат както окачени, така и опорни.

Топлоизолацията защищава вентилационните канали от обрауване на кондензат. Основно това се отнася за производствени и неотоплени помещения. За частни къщи и офис топлоизолацията се прилага при изолация на вентилацията на тавана. Звукоизолацията на тръбите се изпълнява в жилищни стаи.

Задължително се изпълнява заземяване на метални вентилационни тръби за отстраняване на натрупващото се статическо напряжение.

Варианти на съединения при сглобяване на вентилационни канали

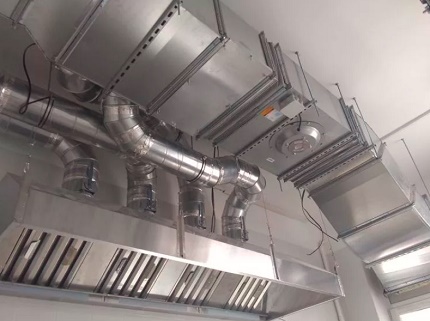

Въздуховодите се сглобяват от отделни детайли. Свързването се осъществява чрез фланци или други съединителни елементи.

Фланците от ъглов профил се монтират в краищата на свързваните секции. В тях се пробиват отвори за закрепващи болтове. Между фланците се поставят уплътнителни подложки.

За здравина на фланцовите връзки болтовете се затягат внимателно с помощта на гайки и подходящ по размер ключ. Гайките са от едната страна на съединението. При монтаж на вертикални тръби гайките се разполагат от страната на долния фланец.

Недостатъците на такова съединение се изразяват в значителното отежняване на конструкцията, голям разход на метал и висока трудоемкост на работата.

Между фланците на свързваните части се поставя уплътнителна лента. Нейните краища не бива да излизат във вътрешното пространство на тръбата и да затварят отворите за болтове. За изработка на салник се използва плътна или пореста гума, поролон.

По-леките фланци се изработват от профилирана поцинкована лента. Фланците с Z-образна форма се свързват с помощта на рейка с напречно сечение във формата на буквата C и уплътнител.

Съединителната шина напомня разглобяем фланец. Тя е изработена от метален поцинкован профил във формата на буквата Г. Дължината на по-голямата страна е от 20 до 30 мм. В комплекта влизат уплътнител и ъгълче. Към предимствата могат да се отнесат ниската трудоемкост и невисоките финансови разходи.

Сред безфланцовите съединения, използвани за сглобяване на кръгли въздуховоди, най-често се използват:

• нипелни;
• бандажни.

Дебелината на нипела не трябва да бъде по-малка от дебелината на тръбите.

Нипелът се вкарва вътре или се поставя върху съединяваните елементи, така че неговата ширина да обхване и двете страни с еднаква дължина за диаметри на тръби:

• 100 – 315 мм – не по-малко от 50 мм;
• 355 – 800 мм – не по-малко от 80 мм;
• 900 – 1250 мм – не по-малко от 1000 мм.

Вместо името нипел често се използва терминът муфа.

Плътността на нипелното съединение се осигурява от гумено уплътнение в комплекта за доставка. При липсата му закрепването се уплътнява с тиксо с полимерно или армирано покритие. На всеки 200 мм от обиколката муфата се затяга с нитове или самонарезни винтове с диаметър 4-5 мм. Броят на крепежните елементи не трябва да бъде по-малък от три.

Бандажното съединение се счита за съединение с висока степен на здравина и надеждност. Ръбовете на правите и оформените части на въздуховодите се прегъват и съвместяват. След това върху тръбите на мястото на шева се поставя и стяга бандаж, запълнен с уплътнител.

При свързване на въздуховодите шевовете се уплътняват:

• с еластопластични ленти от типа «Герлен» при температура до 40 градуса;
• с нетвърдееща мастика на основата на синтетичен каучук (например «Бутепрол»), със силикон и други уплътнители, издържащи на нагряване до 70^о С.

Шевът на тръбата или канала се разполага отгоре.

При движение на въздушна смес с температура над 70^о С като уплътнител се използват еластични въжета от полиизобутилен, битумна мастика (ПМЖ) и други огнеупорни негорими материали.

Преди съединяването на елементите на канала с топлоизолация внимателно от двата края се отгъва изолацията. Секциите се съединяват херметично и изолационният слой се връща на мястото му. Шевът в топлоизолацията се запечатва с алуминиева лента или скоби.

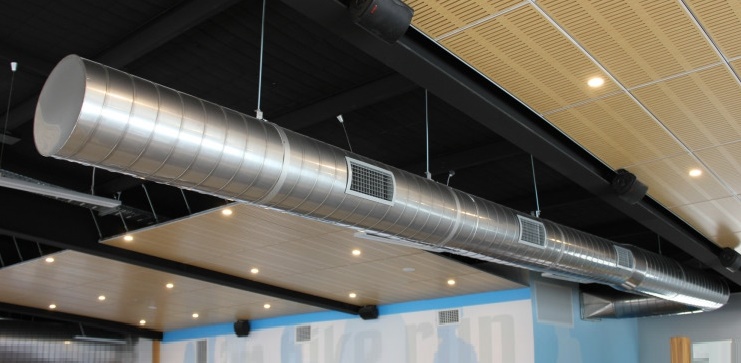

Закрепване на вентилационни тръби към стена и таван

Метални въздуховоди без изолация с бандажни съединения се закрепват към тавани и стени посредством различни конструкции: опори, скоби, окачвачи, хомоти.

Особености на монтажа на твърди вентилационни канали

Разстоянията между закрепванията се нормират строго:

• за кръгли тръби с диаметър под 400 мм – не повече от 4 метра;
• за диаметри, равни или по-големи от 400 мм – не повече от 3 метра;
• за канали със страна на сечението под 400 мм – не повече от 4 метра;
• със страна на сечението, равна или по-голяма от 400 мм – не повече от 3 метра.

За отстраняване на образувания кондензат хоризонталните участъци на въздуховодите се полагат с наклон 0,01 – 0,015. Водните капки се стичат по наклонената повърхност в дренажни приемници.

Оста на хоризонталната вентилационна тръба се разполага успоредно на повърхностите на стените и таваните, отклонения са допустими при преминаване от едно ниво на друго

Прокарването на вентилационна тръба с диаметър до 630 мм с фланцово и муфтово (нипелно) съединение в хоризонтално положение се извършва с помощта на различни закрепвания. Разстоянието между тях не надвишава 6 метра.

В други варианти – не повече от 4 метра. В точките на врязвания или завои устойчивостта на въздухопровода се усилва с допълнителни подпори.

Окачвачите и опорите на хоризонтални участъци от метални правоъгълни канали с периметър до 1600 мм с фланцови или шинни съединения се разполагат на разстояние не повече от 6 м един от друг. При други съединения не повече от 3 м, като при това допълнително се укрепват местата на врязвания и ъглите на завои.

Стъпката на монтиране на закрепванията за метални въздуховоди с всякакви сечения и размери с изолация, както и за тръби без изолация с диаметър над 2000 мм или канали със страна над 2000 мм се посочва в работните чертежи.

Закрепването на вертикални вентилационни тръби се извършва на всеки 4,5 м. В многоетажни сгради с височина на етажа до 4,5 м въздуховодите се закрепват в междуетажните плочи. При височина на помещенията от пода до тавана над 4,5 м закрепването на вентилационните тръби към стените се извършва в съответствие с указанията на проектната документация.

Отклонението на вентилационните тръби по вертикала се допуска в границите на 2 мм на 1 метър дължина на въздуховода.

Равномерното разпределение на напрежението по окачванията се постига чрез регулиране на дължината им. Забранено е да се закрепват обтяжките на фланците на съединенията. Крепежните скоби не трябва да висят свободно на въздуховода, а трябва плътно да прилягат към неговата обиколка или периметър.

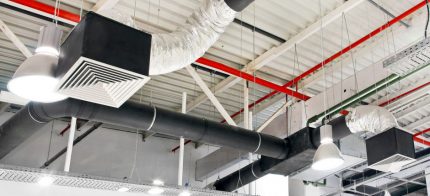

Двойните окачвания за закрепване на вентилационния канал се правят през всеки две единични, при дължина на тези и другите в диапазона от 0,5 до 1,5 м. При по-голяма дължина двойните окачвания поддържат конструкцията през всяко единично окачване.

Всички нестандартни закрепвания се изчисляват и показват в работните чертежи.

Разстоянието от равнината на стената на къщата до външната повърхност на кръглия вентилационен канал е не по-малко от 50 мм, от повърхността на тавана – 100 мм.

За правоъгълните кутии този параметър зависи от размерите на страните на сечението на въздуховода:

• при страна 100 – 400 мм – 100 мм;
• 400 – 800 мм – 200 мм;
• 800 – 1500 мм – 400 мм.

Минималното разстояние до мрежите за водоснабдяване, газоснабдяване и топлоснабдяване – 250 мм. До линиите за електрозахранване не по-малко от 300 мм. Най-малкият интервал между два кръгли въздуховода – 250 мм.

При преминаване през стени и подове фланцовите и други видове съединения на въздухопроводите се разполагат на разстояние не по-малко от 100 мм от тяхната повърхност. Крепежните елементи се монтират не по-близо от 200 мм от мястото на разглобяемото съединение.

Крепежни изделия за твърди въздуховоди

По-долу ще бъде разказано: с помощта на какви устройства и как да се закрепи вентилационна тръба към тавана.

Сред крепежните елементи, използвани за тези цели, се числят:

1. Шпилка и фигурен профил във формата на буквите Z или L осигуряват допълнителна опора на въздуховода отдолу. Методът е подходящ за монтаж на тежки конструкции. Фиксирането на съединението се извършва с самонарезни винтове и гумена подложка между шпилката и профила.
2. Скоба с шпилка – най-добрият избор за вентилационни канали във формата на тръби.

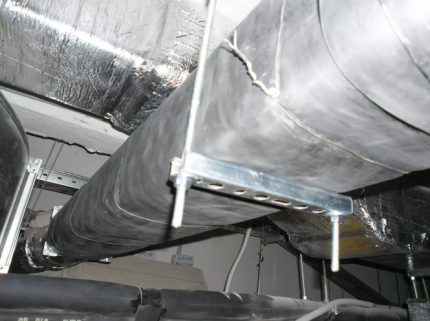

3. Траверса с две шпилки е подходяща за магистрални вентилационни проходи със страна на правоъгълното напречно сечение по-голяма от 600 мм. Въздуховодът се полага върху траверса, като в качеството ѝ могат да служат метални плочи и профили.
4. Скоба без шпилка – използва се за къси участъци от гъвкави въздухопроводи.
5. Перфорирана лента – закрепване за леки тръби и правоъгълни канали с диаметър и страна до 200 мм. За обхващане на кръглата повърхност от лентата се прави примка, в кутиите перфолентата се закрепва на болтови съединения.

Противоположните краища на горепосочените крепежни устройства се свързват директно с тавана на помещението под формата на анкерен елемент или се прикрепват към метални греди с помощта на болтове или струбцини.

Преместването на кутията настрани върху траверсата е ограничено от странични шпилки. Изместването на вентилационния канал по оста се възпрепятства от гуменото уплътнение между повърхността на траверсата и ръба на кутията. Този вариант е подходящ за въздуховоди с топло- и звукоизолация.

Закрепването на вентилационните тръби към стената се осъществява посредством вградени детайли и конзолни конструкции.

За извършване на фиксиране се използват:

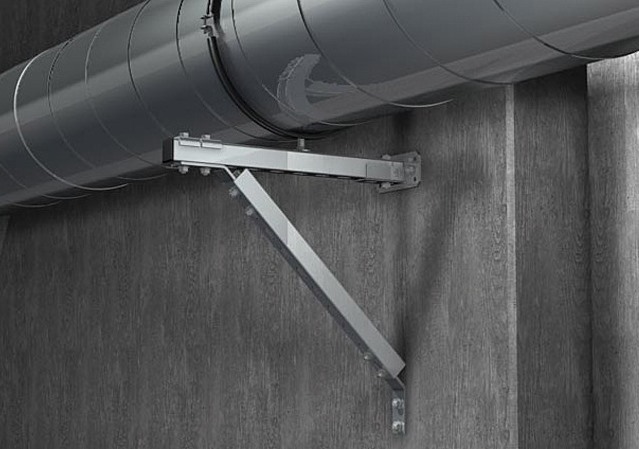

1. Конзоли. Те се вграждат в стените на сградите или се застрелват към тях с дюбели от монтажен пистолет ПЦ-52-1. Хоризонталните въздуховоди се полагат върху конзоли от стомана с ъглов профил.
2. Тегличи. Служат за окачване на въздухопроводите към строителните конструкции. Чрез регулируеми окачвания се контролира опъването на обтяжките на вентилационните кутии. Норматив: 1 закрепване на 2 метра дължина на въздуховода.
3. Скоби. Предназначени са за фиксиране на тръбни въздуховоди върху тегличи, захвати, куки. Ширината на стоманената лента на скобата при диаметър на вентилационния канал до 400 mm е 25 mm, при диаметър 450 – 1600 mm – 30 mm. Закрепват се с помощта на анкерни болтове или дюбели.

В една вентилационна система се използват различни видове закрепвания. Как да се закрепи правилно вентилационната тръба към стената е показано на снимката по-долу.

Дължината и дълбочината на вграждане на конзолата в стената зависят от габаритите на вентилационната тръба или кутия. На минималния размер на конзолата от 250 mm съответства вграждане на дълбочина 150 mm, на максималния от 1500 mm – 380 mm.

Тъй като по въздуховодите се транспортира изключително лека по тегло среда, няма специални изисквания към здравината на закрепване на конзолите. Основното е те да могат да издържат теглото на самата магистрала.

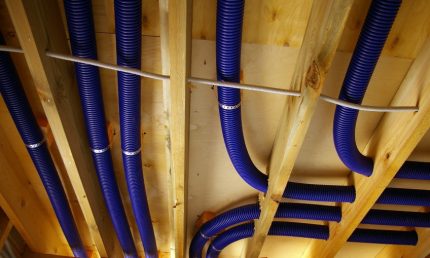

Фиксация на гъвкави вентилационни канали

За свързване на въздуховодите към вентилаторите се използват вложки от виброизолиращи меки материали, осигуряващи гъвкавост, херметичност и дълготрайност на връзката.

Въздухопроводите от полимерно фолио на прави участъци могат да имат огъвания не повече от 15 градуса. Преминаването през строителни конструкции им помагат да преодолеят метални вложки.

Гъвкавите тръби се разполагат върху пръстени от тел с диаметър 3-4 mm на всеки 2 метра. Диаметърът на въздуховода е с 10 % по-малък от диаметъра на закрепващия пръстен.

По оста на тръбата се опъва носещо въже от метална тел с диаметър 3-4 mm, което се закрепва към конструкциите на къщата на всеки 20-30 метра. Стоманените пръстени се окачват на въжето с помощта на тел или стоманени пластини с изрез.

Не се допускат провисвания на гъвкавите въздуховоди между закрепващите пръстени; за тяхното избягване полимерното фолио се опъва между закрепванията.

Гъвкави тръби се използват за свързване на:

• твърди канали към вентилационно оборудване;
• сложни фасонни части;
• шумозаглушители и други устройства.

За магистрални вентилационни тръбопроводи гъвкави гофрирани тръби е забранено да се използват. Меките въздуховоди не могат да се използват във вертикални канали с дължина повече от 2 етажа.

Ред и начини на монтаж на въздуховоди

Преди началото на монтажа на вентилационната система се разработва проект за производство на работите. В него се набелязват отделни етапи на сглобяване на едри възли. В зависимост от габаритите на конструкциите и тяхната маса се избират начини за монтаж и последователност от стъпки. Правят се разчертаване на крепежни елементи и се проверява тяхната комплектност. В графичната част на ППР се отбелязват местата за престой на товароподемни механизми: лебедки, блокове и др.

В сутеренните и цоколните етажи се монтират само твърди вентилационни линии.

За преминаване през стени и прегради се използват специални вложки и метални патрони.

С цел да се минимизират загубите на скорост, ъглите на завоите на трасето се закръглят с радиус на окръжност не по-малък от 2 диаметъра на въздуховода.

За отделни скрити участъци от вентилационното тръбно разпределение (в шахти, под тавани) се съставят актове за предаване и приемане на работите по монтаж на въздуховоди, където се фиксират основните характеристики и обвързвания на монтираните конструкции. Образец за съставяне на документа е даден в приложение Б на правилника СП 73.13330.2016.

Съгласно приложение А на същия СП, размерите на отворите в стените и подовите плочи на сградата за прокарване на вентилационни канали трябва да бъдат с 150 мм по-широки от съответния диаметър или страна на въздухопровода.

Монтаж на хоризонтални канали вътре в сградата

Извършва се прокарване на вентилационни тръби в съответствие с регламента ТТК, раздел 07.33.01.

Ред за изпълнение на работите:

• проверка на наличието на всички необходими части и крепежни елементи;
• разчертаване на средствата за закрепване;
• вграждане на анкери в подовата плоча или опорни греди под формата на ъгълчета, швелери;

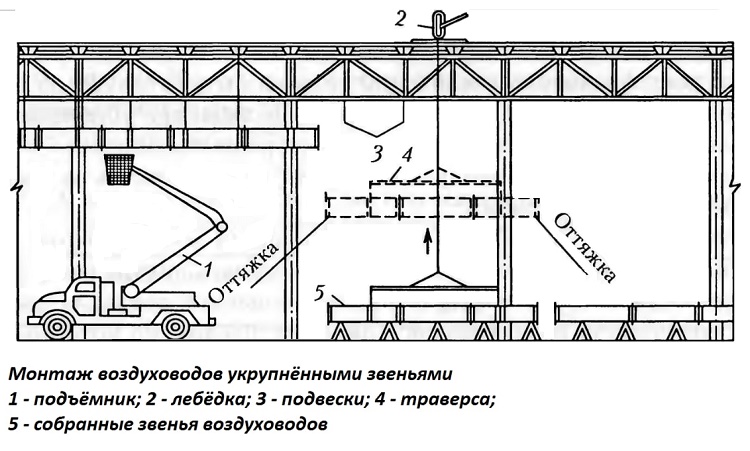

• сглобяване на отделни части в едри възли;
• инсталиране на товароподемен механизъм;
• стропване на първия възел;
• закрепване на разпънки на двата края на възела;
• пробно окачване за уточняване на центъра на тежестта на конструкцията;
• повдигане в проектно положение и закрепване с окачвачи;
• контрол на точността на разположение и разстропване на блока;
• преместване на лебедката за монтаж на следващия възел.

На последния етап се проверява точността на разположение на блока, махат се строповете и се премества лебедката за монтаж на следващия възел.

Използването на траверси при монтажа на едри вентилационни блокове помага да се запази хоризонталността на конструкциите, да се избегнат провисвания, счупвания. Към фермите на покрития въздуховодите се разрешава да се закрепват само в възлите.

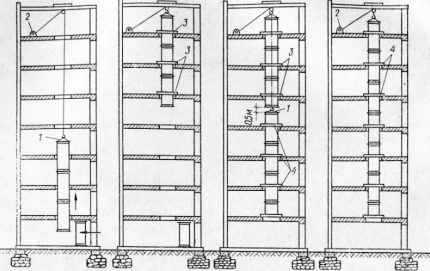

Сглобяване на вертикални въздуховоди чрез метод „нарастване отдолу“

Процесът на монтаж се изпълнява по ТТК 07.33.05, състои се от последователност на следните технологични операции:

1. Инсталиране на лостова лебедка над монтажния отвор.
2. Стропване на първата част за оглавника, присъединен към фланеца.
3. Повдигане на първия елемент малко над височината на втората част.
4. Свързване на втората и първата част на вентилационната тръба с фланцово съединение с уплътнения.
5. Повдигане на свързаните елементи № 1 и № 2 на височината на третата част.
6. Присъединяване отдолу на част № 3 към елементи № 1 и № 2.
7. Удължаване на конструкцията по подобен начин до пълното използване на частите.
8. Монтиране на вентилационната тръба в проектното положение.

Накрая се извършва проверка на правилното разположение, закрепване на конзолите с помощта на хомути или фланци и сваляне на товароподемните приспособления.

Монтаж на вертикални канали чрез „нарастване отгоре“

Алгоритъмът на действията е описан в ТТК 07.33.08. Този метод се използва за свързване на тежки възли, създадени по технологията на „надграждане отдолу”.

По върха на шахтата се закрепва опорна греда, на която се закрепва лостова лебедка. Отделните звена по метода на „надграждане отдолу” се сглобяват в големи блокове. Въздуховодите се издигат до горния етаж и се разполагат до вентилационната шахта.

Ако в шахтата е предвидено монтиране на няколко канала, при надграждане отгоре те могат да се монтират не само последователно, но и паралелно.

Първият елемент се спуска надолу в проектното положение и се закрепва окончателно на опорите. След това тези операции се повтарят за останалите блокове до 100% сглобяване на стоящия въздуховод.

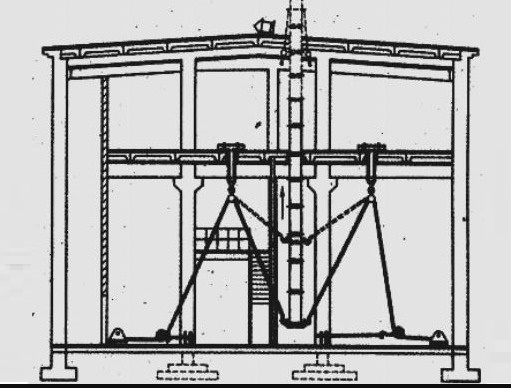

Монтаж на вертикални въздуховоди чрез „изстискване“

Монтирането на вентилационния канал в проектното положение по ТТК 07.33.06 се извършва с помощта на две лебедки, закрепени в долната част на сградата. Към долния фланец на долния възел, сглобен по метода на „надграждане отгоре”, се закрепва с болтове опорна плоча със скоби за строповане.

При сглобяване на вертикалния въздуховод по метода на “изтласкване” съществуващата заплаха от преобръщане на канала се отстранява с помощта на оттяжки. При повдигане на конструкцията товароподемните механизми работят с еднаква скорост.

С помощта на две лебедки и блокове се опъват строповете и се изтласква вентилационната тръба на 0,5 м над покрива. На горния фланец от покрива се монтира чадър и се закрепват разпънки. След това с лебедките въздуховодът се издига до проектната кота, фиксира се с постоянни крепежи, сваля се опорната плоча и подемният такелаж.

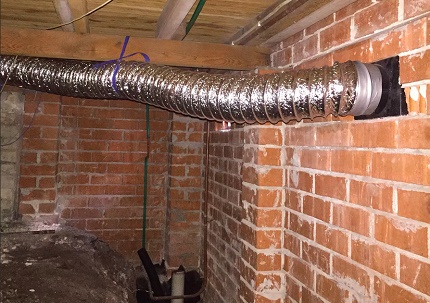

Окачване на еластичен въздуховод

Огъваемите тръби често се използват във вентилационните системи на апартаменти или частни къщи, офиси, малки търговски помещения.

Последователност на изпълнение на монтажните работи:

• определяне на действителното местоположение на канала с обвързване към котите на сградата;
• монтиране на крепежни детайли в тавана по посока на трасето на въздуховода, на всеки 400 мм се поставят дюбели и се окачват хомути;

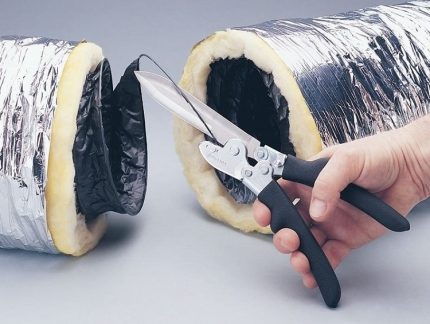

• разтягане на гъвкавия ръкав до максимум и нарязване на парчета с необходимата дължина.

Мекият ръкав се поставя върху твърдата тръба с минимално влизане върху нейната повърхност от 5 см. Монтажът на гъвкавите въздуховоди се извършва, като се взема предвид посоката на движещите се въздушни потоци. Ориентират се по маркировките върху повърхността на тръбите. Точките на закрепване на такъв канал са разположени на разстояние 1,5-3 м една от друга. Допуска се провисване на ръкава не повече от 5 см на 1 метър обща дължина.

За да се избегне образуването на аеродинамични препятствия, гъвкавите въздуховоди се полагат с най-малък брой завои. Стреми се да се изключат образуването на извивки както по вертикала, така и по хоризонтала.

Ако гъвкавият маркуч се поставя зад подвесния таван успоредно на неговата повърхност, поддържащите скоби се разполагат на разстояние 100 mm. При вертикално полагане свободните участъци между крепежните елементи могат да се увеличат до 1800 mm. Гъвкавите въздуховоди се нуждаят от защита от преки слънчеви лъчи.

Еластичните тръби имат способност да натрупват статично напрежение, важно е да се извърши заземяване на канала. За целта заземяващият проводник се закрепва с единия край върху металната рамка на ръкава.

Техника на безопасност при извършване на работи

Голяма част от монтажните работи се извършват на височина. Изискват се товароподемни механизми. Задължително е провеждането на инструктаж по техника на безопасност за монтажниците.

За успешен резултат от етапа на работи на височина се изисква да:

1. Работите да се извършват само от обучени квалифицирани монтажници.
2. Мястото за извършване на работи да бъде оградено, а преминаването на хора в близост до обекта – ограничено.
3. За намаляване на степента на опасност от монтаж на височина всички подготвителни процеси да се извършват на нулева кота.

При извършване на работи в частни домове се използват надеждни здрави скелета, инвентарни скелета. Работите по полагане на вентилационни тръби с топлоизолация се извършват в защитни ръкавици и очила.

Със спецификата на обустройство на преминаването на вентилационни тръби през покривния пакет запознава следващата статия, която препоръчваме да прочетете.

Изводи и полезно видео по темата

Показан е процесът на сглобяване и монтаж на вентилационната система с закрепване на въздуховодите към плочите на тавана. Скоростта на гледане и силата на звука могат да се регулират в настройките на видеото. От монтажниците се използват перфоратор, крепежни елементи, уплътнител, скелета и леса.

Със спецификата на устройството на мрежата от въздуховоди запознава видео-материал в две части:

Продължение на видео-ръководството:

Грамотно положените и закрепени въздуховоди ще осигурят безпрепятствено подаване на свеж въздух и отвеждане на отработената маса от обработваните помещения. Вентилационните канали няма да се запушват с отлагания от прах и да създават неудобства на собствениците на дома или апартамента. Извършването на монтажните работи в съответствие със строителните изисквания ще изключи нарушения и повреди на системата.
