Вентилация за газов котел в частна къща: правила за обустройване

Необходимостта от инсталиране на вентилационна система се отнася не само за стаите, в които обитателите прекарват основното си време – спални, всекидневни, кухни – но и за нежилищни помещения. Вентилацията е особено необходима, ако в помощните помещения и котелните е инсталирано отоплително оборудване.

И за безопасния живот на хората, и за безпроблемната експлоатация на отоплителния агрегат е необходима добре организирана система за обмен на въздух. Всичко за това как трябва да бъде уредена вентилацията за газов котел в частна къща ще научите от представената от нас статия.

Ще ви подскажем какво трябва да се вземе предвид на подготвителния етап. Ще обясним какво трябва да се направи преди монтажа на вентилационните канали, какви правила да се спазват в процеса на инсталиране на системата. Тази информация може да бъде полезна, ако искате да извършите част от работата сами, без да привличате специалисти.

За какво е необходима вентилация?

Някои собственици на къщи и вили се съмняват в необходимостта от вентилация или твърдят, че за осигуряване на обмен на въздух е достатъчно да се държи отворен прозорец в котелното помещение.

Въпреки това, не е възможно прозорецът да бъде отворен през цялото време. Не рядко за пълното отвеждане на отработения въздух е необходима механизирана аспирация, така че освен естествена вентилация трябва да се инсталира и принудителна.

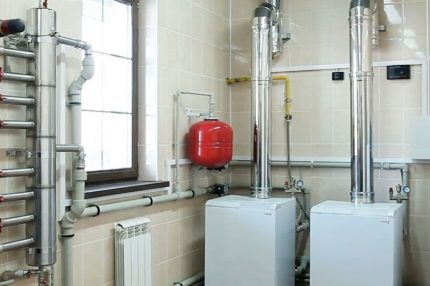

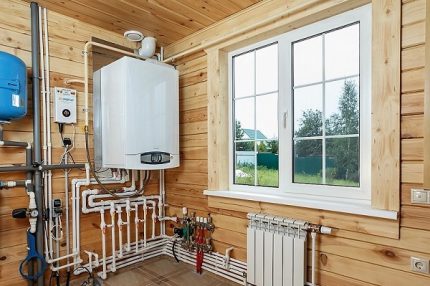

За инсталиране на газов котел са подходящи коридор, антре, кухня (по новите правила в банята – не може), но най-доброто и най-безопасно място се счита отделно котелно помещение с добре работеща вентилационна система.

Системата за отвеждане на газовете изпълнява много важни функции:

• Доставя кислород в обем, необходим за осигуряване на процеса на изгаряне на горивото. Както е известно, дефицитът на кислород води до последици като намаляване на топлоотдаването, непълно изгаряне или увеличаване на необходимото количество гориво, преждевременно износване на оборудването, замърсяване на комина с гар и сажди.
• Отстранява продуктите на горене. Част от въглеродния оксид може да проникне в помещението дори при правилен монтаж и експлоатация на комина, а критичната му концентрация във въздуха е пряка заплаха за здравето на хората, живеещи в къщата.
• Извежда газ при случайното му попадане във въздуха. Възможността за нарушаване на херметичността на газовите линии също не трябва да се пренебрегва – рядко, но се случва изтичане на пропан. Резултатът може да бъде или отравяне на обитателите, или мощен взрив.

Само добре обмислена и проектирана според изискванията на СНиП вентилационна система при инсталиране на газов котел може да защити от негативни последици. Благодарение на приточно-изпускателната вентилация Вие ще защитите семейството си от експлозия, пожар и отравяне, ще намалите натоварването на котела, ще намалите разхода на гориво и ще увеличите топлоотдаването на отоплителното оборудване.

Изисквания към монтажа: всичко според закона

При инсталиране на газови котли, които станаха популярни благодарение на евтиното гориво, изисквания се предявяват както към самото котелно помещение, ако агрегатът се намира в отделно нежилищно помещение, така и към избора на места за всички елементи на вентилационната система.

Ако битовият газов котел е с мощност над 30 kW, той трябва да се инсталира в отделно помещение. То може да се намира както в жилищна сграда, така и извън нея.

За агрегати, чиято мощност надвишава 150 kW, се издига отделна сграда или се прави пристройка към жилищната къща. В съседство с котелното помещение, през съседна стена, трябва да се намира нежилищно помещение.

Правилата за вентилация и климатизация са изложени в СНиП 2.04.05—91. Основното изискване се отнася до въздухообмена, който трябва да се извършва в пълен обем най-малко 3 пъти в рамките на час.

Бъдете готови за надзора от представители на газовата служба, които задължително ще проверят:

• наличие на здрав фундамент и бетонен под;
• положени комуникации – водопровод, канализация, отоплителни тръби;
• изолация на стени и газоотвод за предотвратяване на замръзване през студения период;
• площ – не по-малко от 15 m³;
• височина на таваните – 2,2 m и повече;

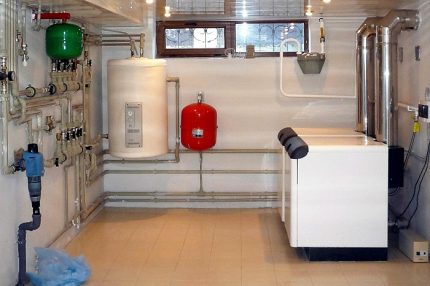

• задължително естествено осветление – прозорец с размер не по-малко от 3 cm² на всеки кубичен метър от обема на котелното помещение.

За осигуряване на естествена вентилация прозорецът се оборудва с прозорче, а под входната врата се оставя малка празнина за свободно постъпване на въздух – с височина приблизително 2,5 cm. Вместо празнина се прилага перфорация на вратата – в долната част, прилежаща към пода или прага, се правят няколко отвора с диаметър около 2 cm.

Ако вратата на пристройката води към къщата, по-точно, към нежилищна стая, то тя се изработва от огнеустойчив материал с висок клас на пожарна безопасност.

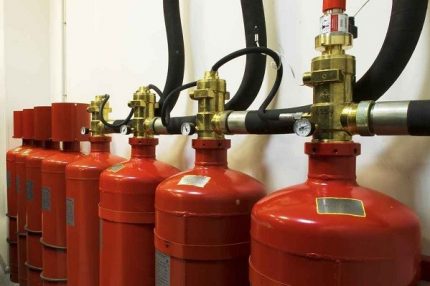

Не рядко като гориво се използва не природен магистрален газ, а бутилки с втечнен газ. Те не трябва да се съхраняват до котела.

За бутилките се оборудва още едно допълнително помещение, а с котела те се свързват посредством тръба, подаваща гориво.

Изисквания, отнасящи се до димоходите и вентилацията:

• извеждане на газовете и подаване на въздух се осъществяват чрез отделни канали;
• размер на вентилационния прозорец за приток на въздух – не по-малко от 1/30 от площта на котелното помещение;
• котелът се инсталира на минимално разстояние от изхода на димоотводната тръба и вентилационната шахта;
• ако коаксиален комин се прокарва през стена, се организират два отвора: първият – директно за тръбата, вторият – за техническо обслужване.

Инсталираните в частна къща вентилационни канали за подов или стенен газов котел трябва винаги да са отворени, за да се осъществява постоянна циркулация на въздуха.

За видовете вентилация в частната къща

Стимулирането на въздухообмена става по два начина: или по естествен път, или чрез принуда.

Естествената схема се използва, ако се ползва котел с мощност до 30 kW при изпълнение на всички изисквания за инсталиране, поставени от производителя. Осигуряването на вентилация за работа на по-мощни агрегати се осъществява принудително, с помощта на вентилатори. Нека разгледаме двата начина на вентилация.

Вариант #1 – естествена система

По-малко продуктивната, но по-проста естествена вентилация е уместна в малки къщи с нискомощно отоплително оборудване. Често тя е достатъчна за процесите на въздухообмен, които се извършват в мазета, тавани, бараки и гаражи.

Притокът на въздух става през прозорци, полуотворени прозорци, отвори под вратите, а изпускането – през въздуховоди, монтирани в горната част на стените или в тавана и изведени над покрива.

Правилно организираната вентилация „обхваща“ целия въздушен обем на котелното помещение. За целта отворите за приток и изход на въздуха се разполагат в противоположни точки на помещението.

Например, монтират котела точно срещу вратата, а изпускателния отвор – над газовото оборудване. Въздухът се движи отдолу, преминава през цялото помещение и се издига нагоре към изпускателя. Прозорецът в такъв случай може да бъде на всяка стена.

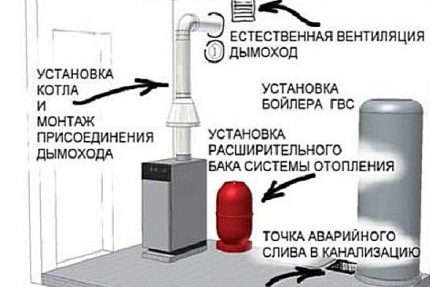

За устройване на приточна и изпускателна вентилация в котелното на извънградска къща трябва да се изпълнят редица действия:

1. В долната част на крилото на вратата се пробиват няколко отвора със свредло или малка коронка. Ако между вратата и пода/прага има пролука от 2,5 cm или повече, перфорация не е необходима.
2. Да се провери дали естественото осветление е достатъчно за обслужване на котела и дали прозорецът се отваря добре.
3. За осигуряване на постоянен приток на въздух отвън може да се пробие отвор в стената с диаметър 150-200 mm. За целта се използва перфоратор или бормашина с коронка с подходящ размер.
4. Ако в стената е предвидена вентилационна шахта, да се монтира декоративна решетка на стената и да се провери дали изведената на покрива тръба е защитена от дъжд и вятър с капак.

Отворът в стената също не трябва да се оставя без защита – през него в помещението може да влезе боклук или да проникнат гризачи.

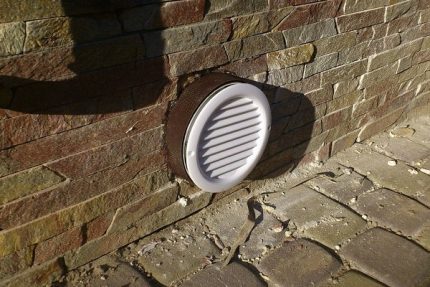

Обикновено от външната страна отворът или втулката, поставена в стената, се оборудват с решетка от метал. Пластмасовите части се смятат за ненадеждни и бързо се чупят.

Вентилите за приток, които се предлагат, първоначално са оборудвани с допълнителни защитни средства – решетка, мрежа или капак, който обикновено се държи отворен.

Изпускателният отвор не се препоръчва да се разполага до котела. През студения сезон рязкото спадане на температурата може да повлияе на работата на котела, затова е по-добре да се пробива стената на разстояние не по-малко от 1-1,5 м от мястото на монтиране на уреда.

Предимството на естествената вентилация, както и на естественото осветление, е пълната независимост от изправността на електропреносната мрежа. Ако по някакви причини електричеството в къщата спре, въздухообменът в котелната няма да се наруши, а светлината ще бъде достатъчна за регулиране на оборудването.

Ако котелът е монтиран в кухнята, смукателният въздуховод се извежда във вентилационната шахта по традиционния начин – през отвор, разположен под тавана. Понякога това е просто тръба, водеща към тавана, а оттам – към покрива.

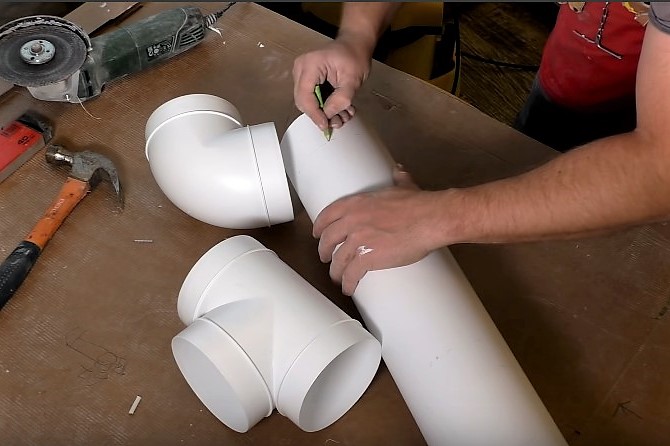

Системата от вентилационни въздуховоди е пример за канална система. Каналите могат да преминават под окачен таван, в ниши и шахти.

Ако няма шахта, тръбата се прокарва покрай стените на помещенията и тавана, а след това се извежда навън през покрива, като се пробива отвор по диаметъра.

Освен тръби се използват шибъри, клапи, свързващи елементи, декоративни решетки, въздухозаборници, аератори.

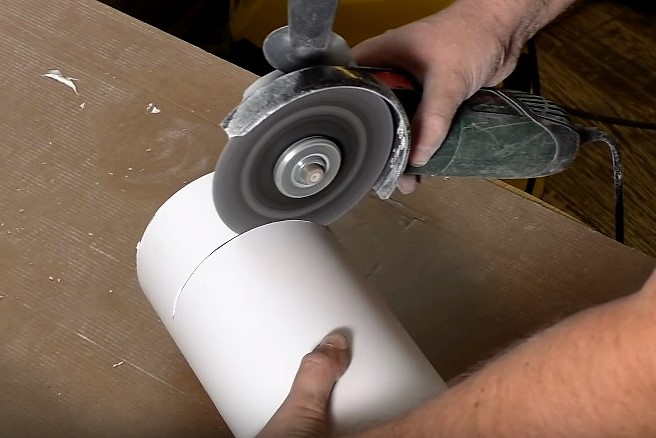

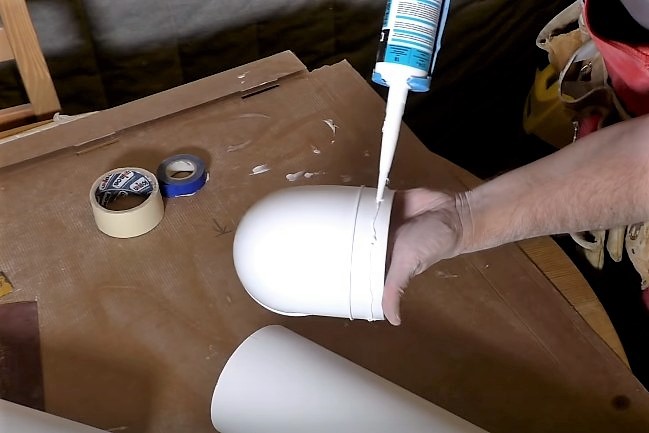

Няколко съвета за монтаж на въздуховода:

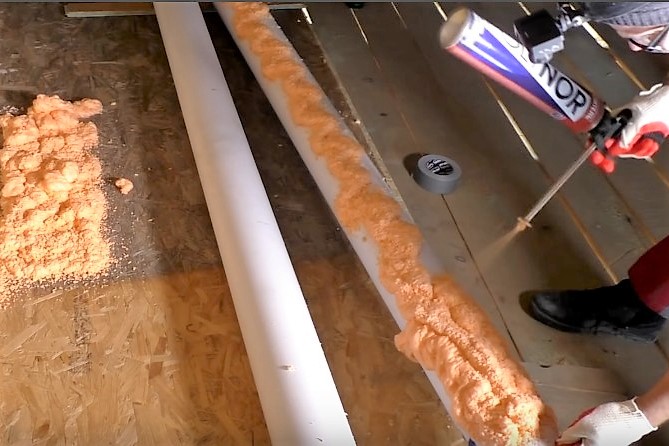

Предимството на пръскания изолационен материал е възможността за нанасянето му върху вече монтирани тръби. Процесът протича бързо и лесно, като могат да се топлоизолират криволинейно монтирани въздуховоди и тръби, разположени на труднодостъпни места.

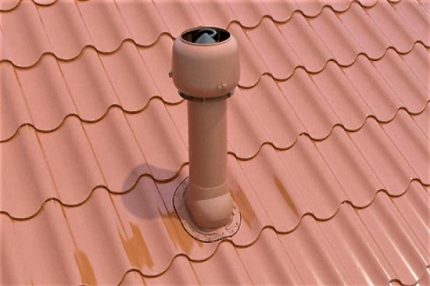

На покрива тръбата се извежда на височина 0,5-1 м над покривното покритие и се покрива с оглавник – специална защитна капачка.

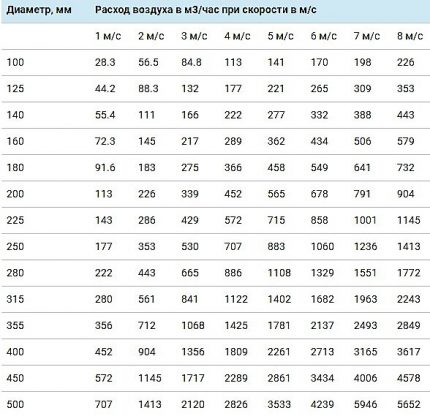

Трябва да се помни, че диаметърът на вентилационните канали за газов котел зависи от скоростта на въздухообмена, обема на помещението и други фактори. За да се избегнат сложни изчисления, могат да се използват готови таблици.

Отговорните производители на котелно оборудване предоставят информативни инструкции за монтаж и експлоатация на агрегатите. В техническата документация могат да се намерят препоръки и за избор на вентилационни системи с посочване на техническите характеристики на вентилационните канали.

Вариант #2 – принудителна система

Ако естественият въздухообмен не е достатъчен за изпълнение на препоръките на производителя за експлоатация на котела, тогава е необходимо да се инсталира канален вентилатор. Но най-доброто решение е комбинирана система с използване на филтри, воден калорифер и вентилатори.

В резултат на работата на вентилационната система въздухът се нагнетява в горивната камера, а продуктите на горенето се извеждат с необходимата за въздухообмена скорост.

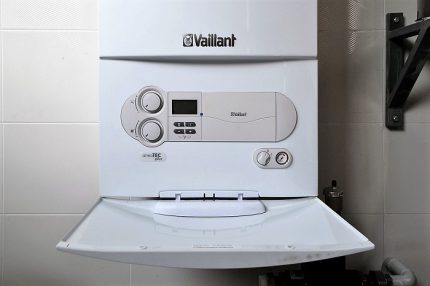

Съвременните газови котли за битово използване са оборудвани с автоматика, която регулира подаването на гориво в зависимост от околната температура и други показатели.

Добре настроената вентилация заедно с регулираното оборудване създават микроклимат, при който се икономисва гориво и се увеличава ефективността на цялата газова отоплителна система.

За да изберете правилно вентилатор, трябва да вземете предвид неговата производителност. Да предположим, че обемът на котелното помещение е 10 m³. Според изискванията за 1 час въздухът в помещението трябва да се сменя 3 пъти, тоест 10 x 3 = 30 m³/h – минимална производителност на вентилатора.

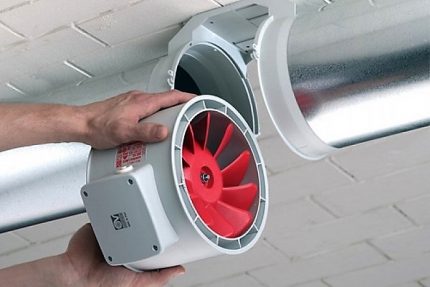

Във вентилационните канали за газови котли препоръчваме да се инсталират надеждни вентилатори в метални или пластмасови корпуси. Те се отличават с това, че не се деформират с времето и издържат на високи температури.

Може да се използва автоматично регулиране, което включва вентилационното оборудване заедно с пускането на котела.

Коаксиален комин като елемент на вентилацията

Благодарение на своята конструкция коаксиалните димоотводи се радват на напълно обоснована популярност. Те се сглобяват по схемата „тръба в тръба“, което позволява да се изпълняват едновременно две необходими за газовото оборудване функции: извеждане на продуктите на горене навън и подаване на въздух за осигуряване на процеса на горене.

Коаксиалните димоотводи се делят на два вида: хоризонтално и вертикално разположени. Първите се монтират в стената, вторите се извеждат през етажната плоча на тавана, след това на покрива. Вертикалната система за отвеждане на газове е по-дълга, по-скъпа, по-сложна за монтаж и изисква инсталиране на кондензатосъбирач.

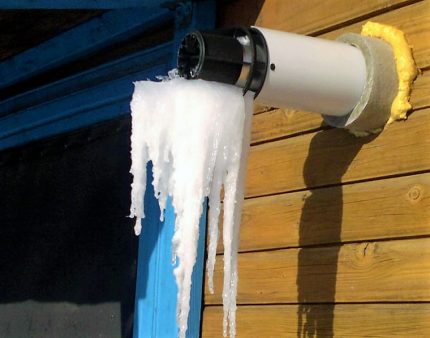

Единственият минус на оборудването е рискът от замръзване на кондензата на външната част, изведена навън. Проблемът се решава чрез изолиране на тръбата с минерална вата или друг топлоизолационен материал, макар че в студове и това няма да помогне.

За борба със заледяването краят на тръбата се оборудва с решетъчна глава.

Няколко правила за правилен монтаж на коаксиален димоотвод:

• Извеждането на тръбата се препоръчва да се оборудва на височина 2 m над земята.
• Разстоянието от тръбата до разположения отгоре прозорец е не по-малко от 1 м.
• Събирачът на кондензат не е задължителен, ако тръбата се монтира с наклон 3-12° към улицата.
• Извеждането на тръбата в съседно помещение е забранено.

Ако до изхода на димохода е разположена газова тръба, разстоянието между тях трябва да бъде 0,2 м или повече.

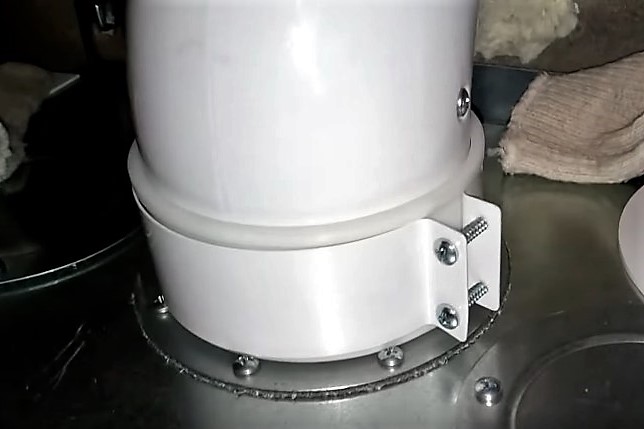

Стандартната комплектация на хоризонталното оборудване се състои от тръба, коляно за свързване към котела, преходници, декоративни облицовки, обтягащи пръстени, закрепващи болтове.

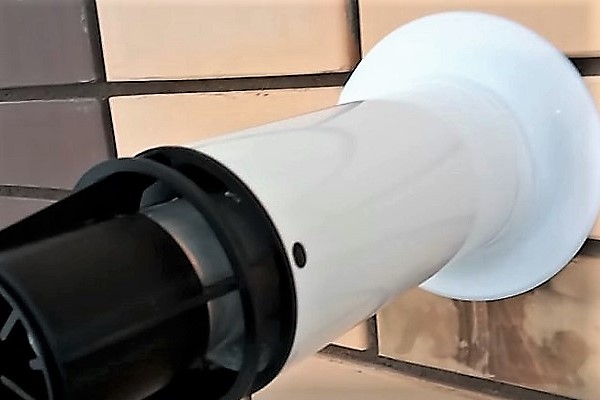

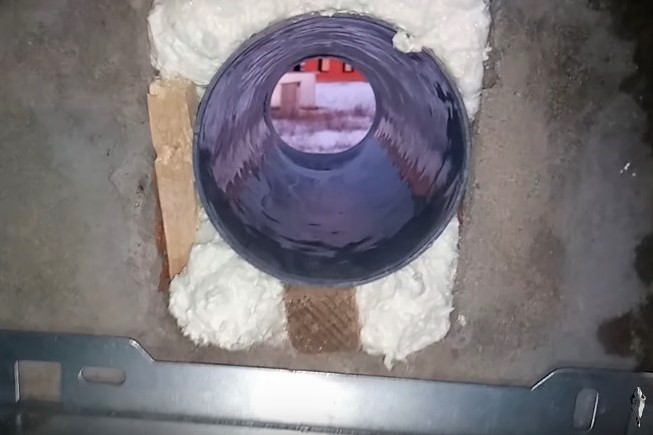

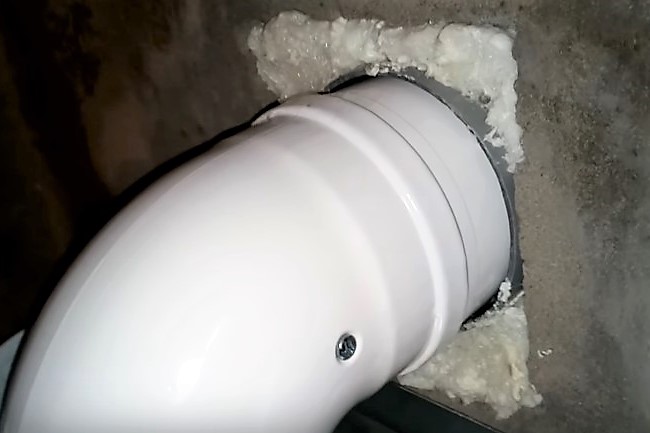

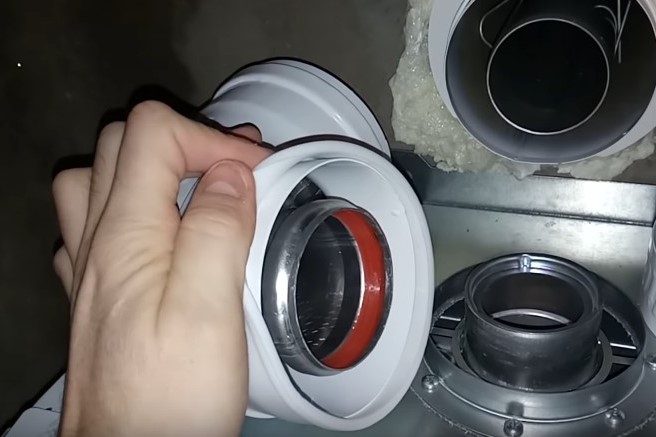

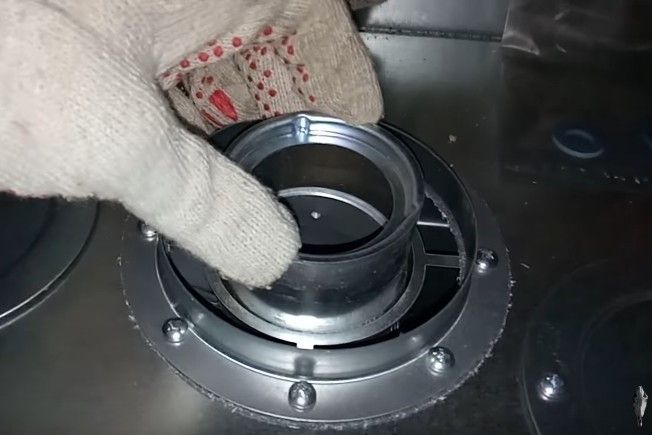

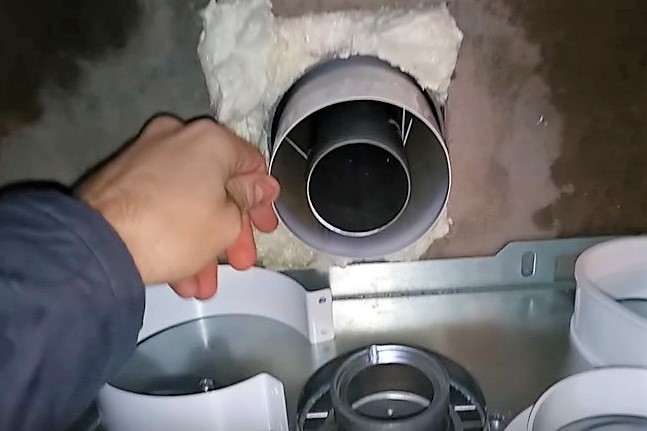

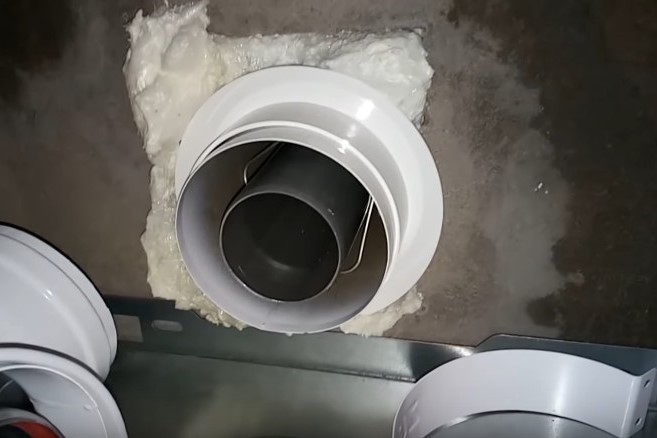

Пример за монтаж на хоризонтален коаксиален димоход, излизащ навън през стена:

Мерките за монтаж на хоризонтален коаксиален димоход се считат за най-лесни по отношение на изпълнението, поради което се препоръчват за самостоятелно инсталиране. В края на работата се извършва пускане в експлоатация на котела и проверка на херметичността на свързаната тръба.

Изводи и полезно видео по темата

Видео #1. Как да предвидим всички нюанси при устройството на котелното помещение:

Видео #2. Повече подробности за инсталирането на естествена вентилация:

Видео #3. Преглед на коаксиален димоход:

Принципите на устройството на вентилацията на котелното помещение за газово оборудване са подобни на оборудването с въздуховоди на други помещения, поради което за опитни майстори голяма част от работата е напълно достъпна и осъществима.

Най-сложният етап засяга проектирането и изчисленията – за да не допуснете грешки, препоръчваме да се обърнете към инженери-топлотехници или квалифицирани монтажници-газовици.
