Как се изгражда керамичен комин: специфика на монтажа на димен канал от керамика

Сред системите за отвеждане на дим безспорен лидер е керамичният комин. Това е модерно и надеждно устройство, с помощта на което можете ефективно да организирате работата на вашия отоплителен уред.

Монтажът на такъв комин не е твърде сложен, въпреки че за неопитни строители е по-добре да се обърнат за консултация към добър майстор.

В този материал ще разкажем за особеностите на комините от керамика, както и ще предоставим поетапна инструкция за техния самостоятелен монтаж.

Особености на керамичните конструкции

Използването на керамични компоненти за монтаж на комин е решение, което е гениално по свой начин. Изпечената глина е устойчива на практически всякакви температури, поради което такива комини могат да се използват за котли, работещи на течно или твърдо гориво.

Тази особеност на материала го прави универсален в приложението. Специално за нискотемпературни котли е разработен отделен вариант на такъв комин.

Изпечената глина понася резки температурни промени с удивителна устойчивост, срокът на експлоатация на такъв комин достига до три десетилетия. Едно от основните предимства на керамиката е високото ниво на пожарна безопасност. По гладките стени на конструкцията се натрупва минимално количество сажди и други странични продукти, което значително намалява опасността от запалване.

Керамичният комин се състои от множество елементи. Освен детайлите на керамичната тръба с гилза от изолация и бетонна рамка, са необходими преходник за свързване към печката, ревизионен отвор, капак и т.н.

Керамичните стени на комина отлично задържат топлината и се съпротивляват на въздействието на кондензиралата по стените влага, дори ако тази влага съдържа киселини или други разяждащи вещества.

При условие на правилен монтаж продуктите на горене никога не проникват в помещението през случайни цепнатини. Димът се отвежда напълно и с висока степен на ефективност.

Керамиката не само предотвратява преноса на топлина към околните обекти, но и акумулира част от топлинната енергия. Такива конструкции могат да се поставят както вътре в сградата, така и отвън. В последния случай е необходимо да се погрижите за допълнителна изолация на конструкцията.

Частното жилищно строителство – практически единствената област на приложение на керамичните димоотводни системи. Те не могат да се инсталират в многоетажни сгради.

Керамичната димоотводна тръба е обвита в слой изолация, притежаващ огнеупорни характеристики, а отвън е укрепена с бетонни блокове, които допълнително се армират с метални пръти.

Трябва да се помни, че такива устройства в сравнение с аналозите се отличават с доста висока цена. Друг проблем, който може да възникне с керамичния димоотвод, е забраната за извивки. Керамичният димоотвод трябва да се монтира строго във вертикално положение. Ако това е невъзможно, ще трябва да се предпочете друг тип димоотвод.

Керамичната димоотводна конструкция тежи немалко. Именно затова, ако теглото на димоотвода надвишава 400 кг, ще трябва да се монтира отделна основа, която не трябва да бъде свързана с общата основа на сградата. Впрочем, върху монолитни основи такъв монтаж се допуска, но все пак трябва да се съпостави увеличеното натоварване с общата носеща способност на основата.

Ако се предвижда да се монтира керамичен димоотвод не на първия етаж, а по-нагоре, трябва да се изчисли натоварването и да се сравни с носещата способност на плочата.

Димоотводът от керамични елементи подхожда както за вътрешен, така и за външен монтаж, но трябва да бъде разположен само вертикално.

Монтажът на конструкция от керамика изглежда относително несложен, но все пак изисква усилия и много внимателно отношение. Ако стоманената конструкция може да се сглоби буквално за един ден, то за монтажа на керамика с аналогична дължина ще са необходими два или три дни.

Освен това, такъв димоотвод не може да се разглоби и монтира на ново място, докато системите от стомана са подходящи за повторна употреба.

Устройство и нормативни предписания

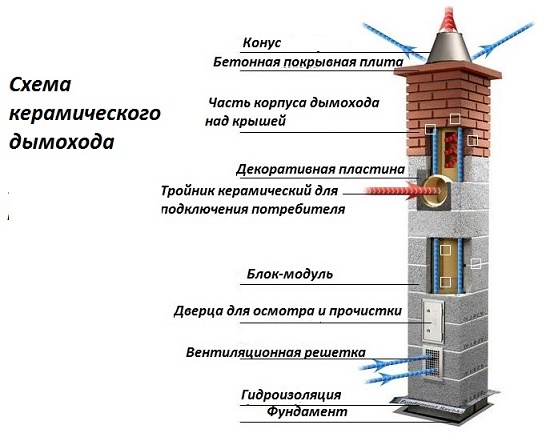

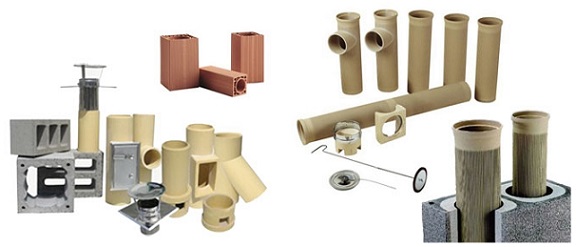

Коминните от този тип се състоят от отделни блокове, които се сглобяват като конструктор. Върху керамиката се монтира специален топлоизолационен слой, всичко това се огражда в лек бетонен корпус.

Освен основните блокове за монтаж на такава конструкция са необходими и други елементи, без които не може да мине нито един комин:

• основа за отвеждане на дима;

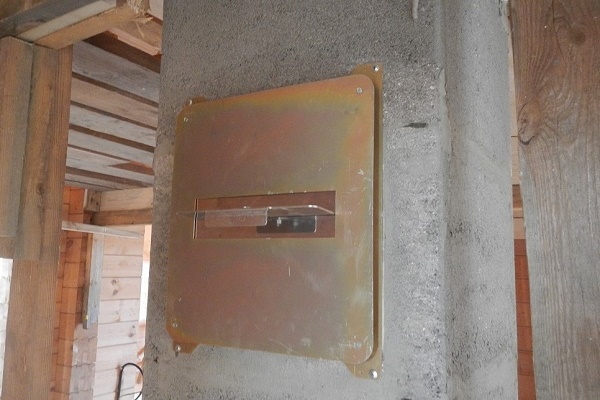

• тройник за оглед и почистване на конструкцията;
• преходник за свързване на нагревателния уред;
• приспособление за събиране на конденза.

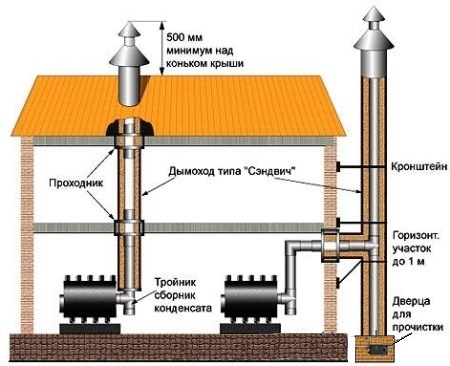

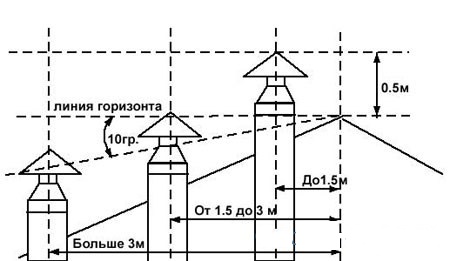

Коминът трябва да бъде достатъчно висок, за да създава добра тяга. За оптимална се счита височина от пет метра или повече. Дори ако тръбата се получи значително по-голяма, не е необходимо да се притеснявате за прекомерно увеличаване на тягата. На голяма височина газовете, които се движат по тръбата, вече са малко изстинали, а това увеличава теглото им и скоростта на движение се забавя.

Над билото на покрива или неговия парапет керамичната димоотводна тръба трябва да се издига не по-малко от 50 см. За да се определи точно граничната дължина на тръбата, която стърчи над покрива, от нейното било се прокарва условна права линия под ъгъл 10 градуса надолу от хоризонталното направление.

Коминът трябва да бъде по-висок от това условно ниво. Ако тръбата излиза на плосък покрив, тя трябва да се издига на 120 см.

Съществуват строги технически норми по отношение на височината на коминната тръба над покрива, за да се предотврати запалване на покривния материал и да се осигури добра тяга.

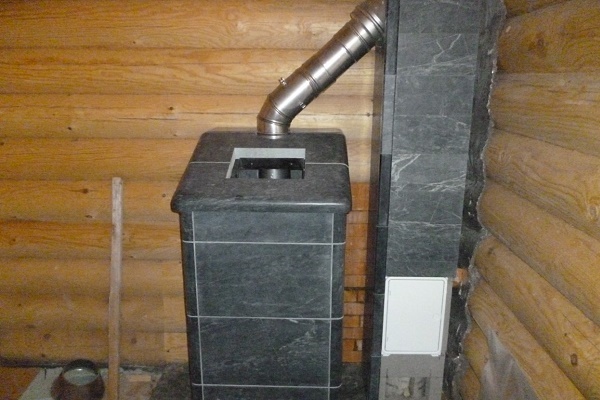

По отношение на преходника, който свързва комина и нагревателния котел, трябва да се помни, че неговият диаметър трябва да бъде същият като размерите на комина или по-голям. Стесняване на конструкцията на мястото на свързване е недопустимо.

При инсталиране на резервоара за конденза трябва да се помни, че е необходим сифон с дължина около 15 см, за да се създаде десетсантиметров воден затвор.

Ред за монтаж на комин

Високата пожарна безопасност на керамичните комини позволява успешното им използване в сгради от естествено дърво. В същото време трябва да се съобразявате с възможността за слягане на сградата. Затова в такива сгради, например в жилищни къщи или бани, не е необходимо да закрепвате комина твърдо към покрива или подовите конструкции.

Елементите на керамичния комин трябва да бъдат последователно свързани отдолу нагоре. Основата на конструкцията трябва да е хоризонтална, а положението на тръбата – строго вертикално.

Ако закрепването е твърдо, в бъдеще това може да доведе до повреда на коминната конструкция. При монтажа на всякакви комини трябва да се придържате към препоръките на производителя, но специално внимание се обръща на спазването на правилата за пожарна безопасност.

В процеса на инсталиране на конструкцията ще трябва да изпълните следните стъпки:

• Извършете редица подготвителни мероприятия.
• Извършете монтаж на основата под комина.
• Инсталирайте преходника за свързване към котела и тройника за обслужване на конструкцията.
• Монтиране на коминната тръба.
• Обшиване на конструкцията с топлоизолиращи материали.
• Закрепване и декориране на външната част на коминната тръба.

Точното спазване на технологията за монтаж на керамични комини ги прави надеждни, безопасни и устойчиви на външни въздействия. А небрежността и грешките могат да доведат не само до повреда на конструкцията, но и до пожар.

Оптималното време за монтаж на коминната конструкция – преди началото на декоративното обзавеждане на жилищните помещения, както и преди завършване на полагането на покривния пласт.

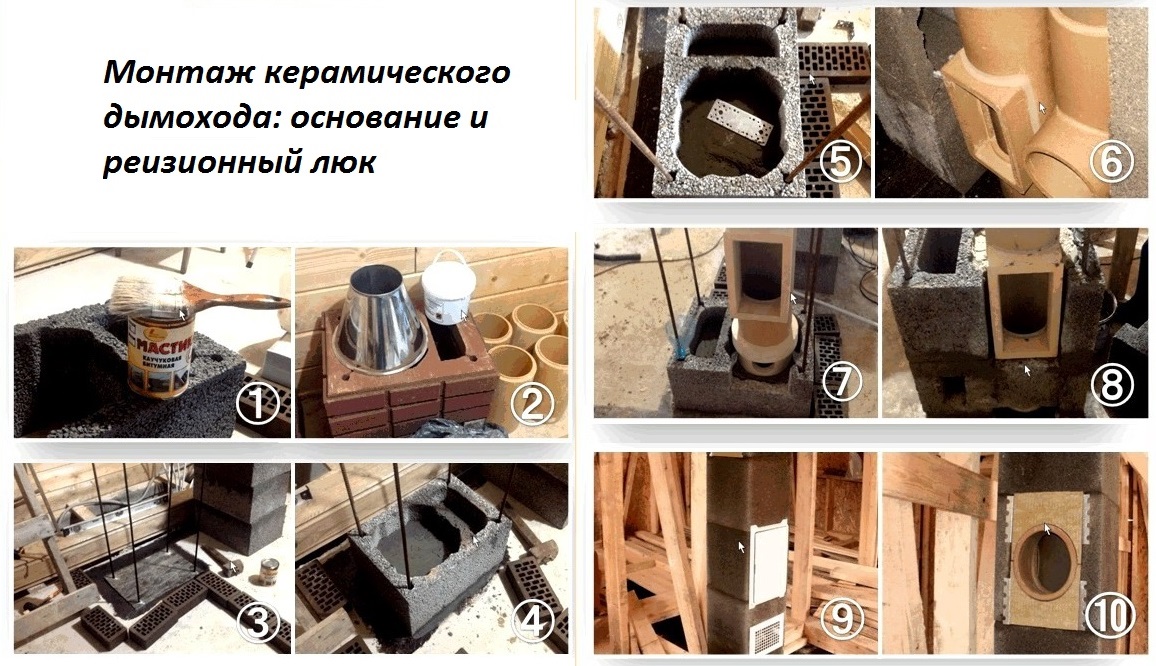

Подготовка и монтаж на основата

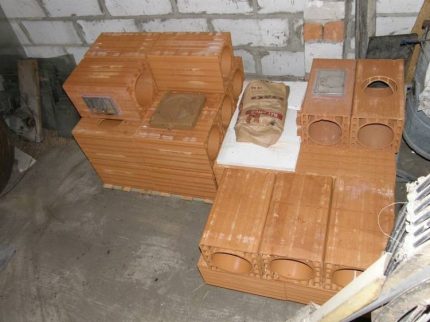

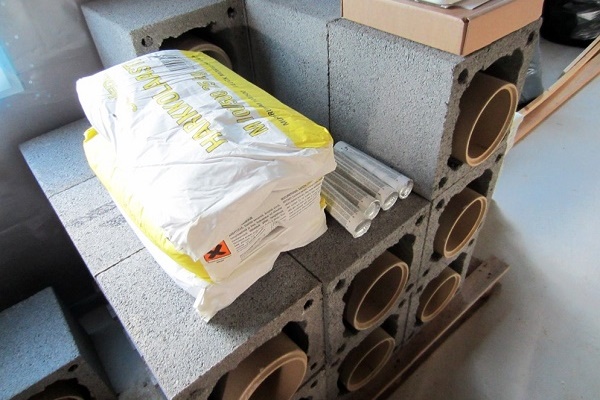

Преди започване на работата трябва да се закупят всички необходими елементи и материали. За целта е необходимо да се изчисли дължината на комина според описаните по-горе правила, както и да се определят параметрите на основата на конструкцията.

Мястото на свързване на патрубка на котела и преходника трябва да съвпадат точно. Ако този момент не е обмислен, е възможно впоследствие да се наложи напълно да се преработи цялата работа.

Всички компоненти и материали за изграждане на комин от керамика е най-добре да се закупят като комплект от един производител.

Може да възникне объркване в изчисленията, когато готовият под на мястото за инсталиране на котела още не е положен. При изчисляване на височината на свързване на котела към комина е необходимо точно да се определи височината на така наречения "подова пита", за да се вземат предвид тези данни при определяне на височината на основата за комина.

Основата под комина се изработва от цименто-пясъчна смес, върху която се монтира преходникът за свързване на отоплителния уред. Този елемент има жлеб, по който впоследствие ще се отстранява кондензиралата влага. Необходимо е да се обърне внимание на този момент, за да не се повреди важен възел по време на монтажа.

За керамичен комин, който тежи над 400 кг, ще е необходим отделен фундамент. Чрез ревизионния отвор се извършва обслужване на конструкцията.

Положението на преходника трябва да бъде строго изравнено хоризонтално с помощта на строителен нивелир. Освен съда за кондензат, отдолу също е разположена решетка за приточен въздух, чрез която се осъществява проветряване на конструкцията.

Фундаментът за керамичен комин се прави приблизително по същия начин, както всеки друг фундамент. Излива се с бетон, отгоре трябва да се покрие конструкцията със слой хидроизолация, например с рубероид.

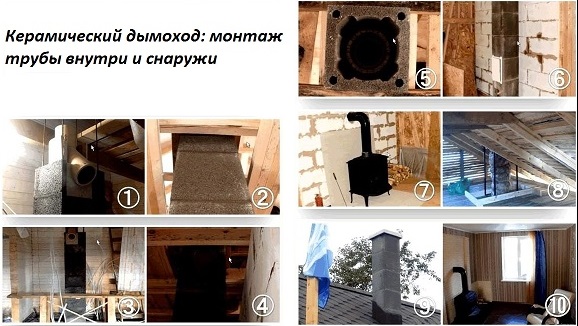

Монтаж на тройник и тръба

За по-нататъшния монтаж на керамичните елементи на комина ще е необходим специален разтвор, устойчив на киселинно въздействие. Приготвя се от специална суха смес, която се смесва с вода в съотношение 7:1 и се разбърква старателно до хомогенно състояние. Разтворът трябва да се използва в рамките на час и половина, не повече.

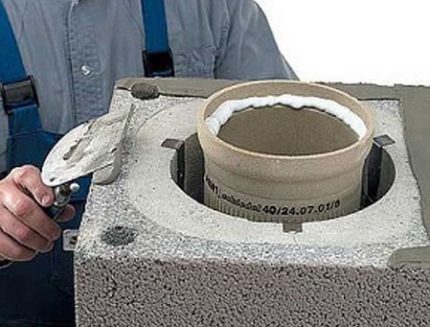

За монтажа на керамичен комин се замесва специален киселинноустойчив разтвор, чрез който елементите на конструкцията се свързват надеждно помежду си.

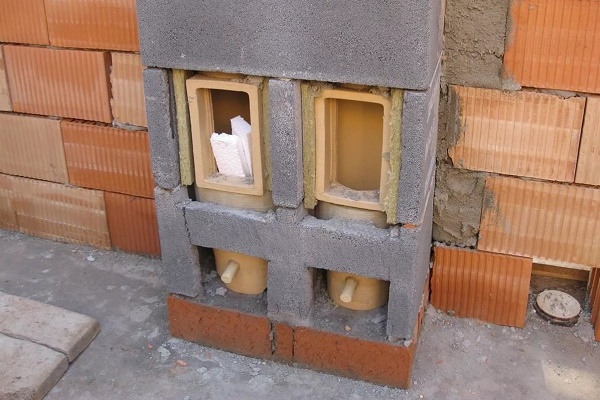

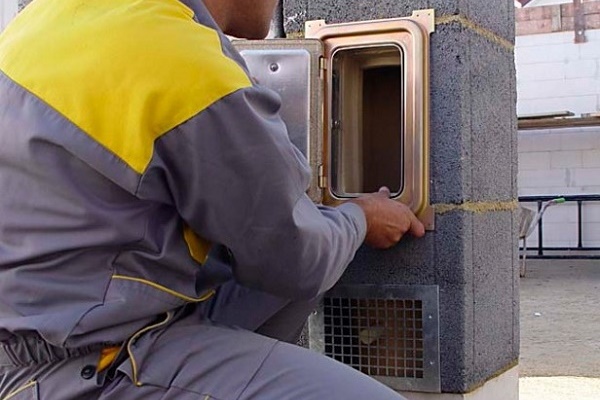

Добавянето на вода към вече приготвената смес е категорично забранено. Тройникът, предназначен за обслужване на конструкцията, се монтира на свързващия патрубок към котела, а местата на съединенията се намазват старателно с този разтвор. След това върху тройника последователно се монтират останалите елементи на комина.

Долната част на следващия елемент винаги се вкарва в горната част на предишната част от конструкцията. Всички съединения последователно се намазват с разтвор. Излишъците от свързващия състав внимателно се отстраняват с влажна гъба. По време на монтажните работи положението на конструкцията постоянно се проверява с помощта на отвес.

Керамичните елементи се поставят един върху друг и се закрепват с разтвор. Паралелно се извършва монтаж на изолация и бетонна рамка с армировка.

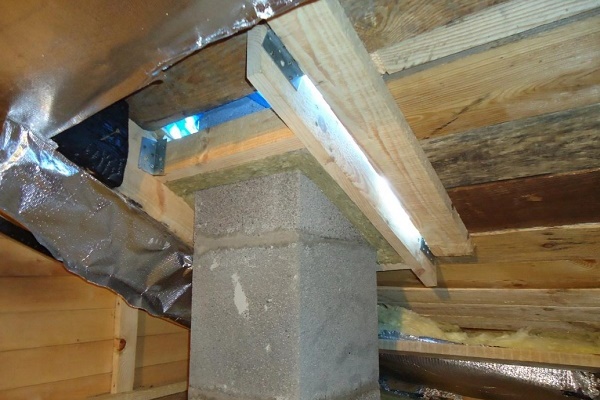

Важен момент от пожарната безопасност при монтажа на димохода – положението на съединенията на отделните елементи. Изключително нежелателно е мястото на съединението да се намира в дебелината на преградата. За съжаление, не винаги е възможно да се избегне такова разположение. В тази ситуация ще са необходими допълнителни мерки за предотвратяване на евентуално запалване.

Мястото на съединението на керамичните елементи на димохода, което попада в преградата, трябва допълнително да се скрие с помощта на негорими материали. Особено внимание изисква и тази част от димохода, която е положена през таванското помещение. Ако отоплението в това помещение липсва, е необходимо допълнително да се изолира този участък от димоходната тръба.

Изолация и бетонни блокове

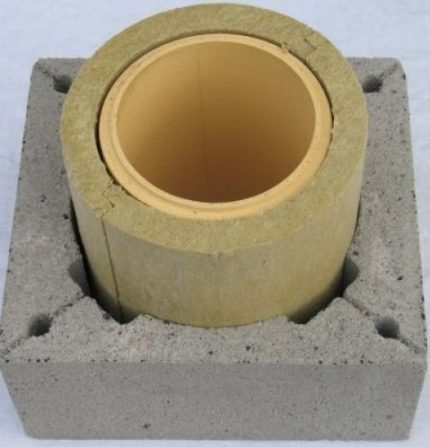

За изолация на керамичната конструкция са предназначени специални втулки от топлоизолиращ и огнеустойчив материал. Следва да се монтира обшивка успоредно с монтажа на керамичните елементи. Частите на материала се съединяват с помощта на уплътнител.

За нанасянето му най-удобно е да се използва специален пистолет. Уплътнителният състав се нанася както на краищата на изолационния материал, така и на горния ръб на керамичния елемент. По време на монтажа излишъците от уплътнителя ще излизат навън. Най-добре е да се отстранят, докато уплътнителят не застине напълно.

За допълнителна изолация на керамичната димоходна тръба могат да се използват циментово-стружкови плоскости, огнеустойчиви плоскости от гипсокартон и др. При това е важно да се вземат предвид особеностите на помещението, в което е разположена конструкцията.

Например, някои материали, като вече споменатия огнеустойчив гипсокартон или стъкломагнезит, при нагряване могат да отделят опасни за човека вещества. Прилагането на подобни материали не се препоръчва в бани, парни и други подобни помещения.

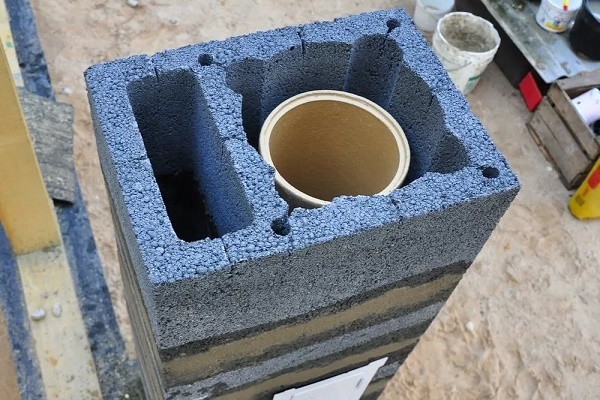

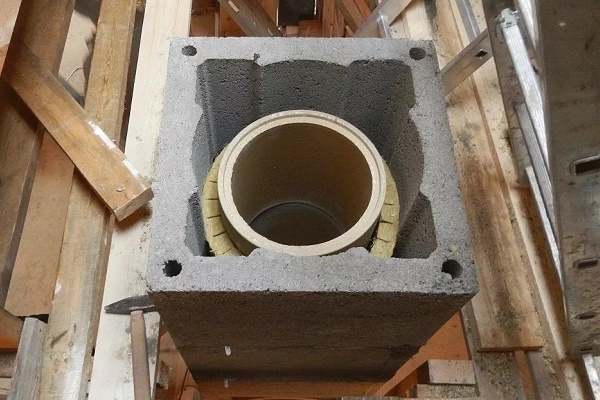

Върху керамичната сърцевина с втулка от изолация се монтират облекчени бетонни блокове. Лекият бетон, в който е обвита керамичната тръба с втулка от изолация, се нуждае от допълнително укрепване.

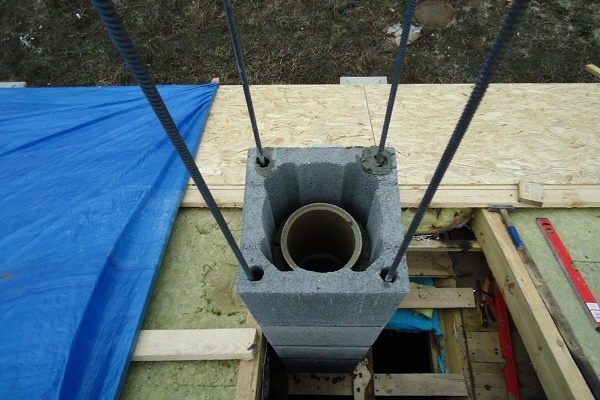

Извършва се с помощта на метални пръти, които се вкарват в специални отвори вътре в блоковете и се заливат с течен циментов разтвор.

Отворите за армировката са направени така, че вътре да се побират не един, а два пръта. Един от тях трябва да стърчи от блока с не по-малко от 100 мм.

Тази стърчаща част се монтира в следващия блок, такова припокриване позволява значително да се увеличи здравината на конструкцията. Прътите преди началото на монтажа на керамичния димоход се нарязват на отсечки от 150 см и се вкарват при необходимост.

Закрепване и декориране на външната част

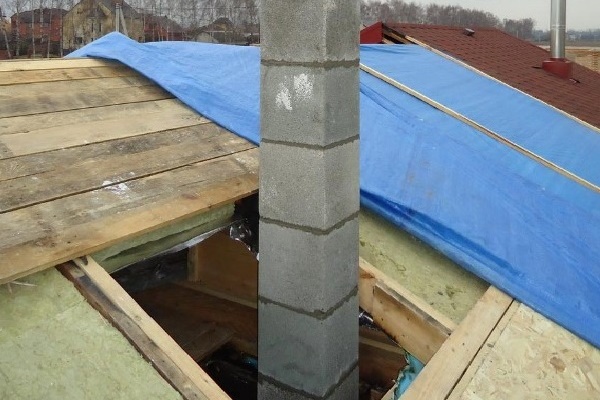

Външната част на тръбата на керамичния димоход трябва да се армира, особено ако конструкцията се издига над покрива с повече от метър и половина. Някои производители на такива димоходи доставят специални пръти, за които в конструкцията, както вече беше споменато, са предвидени отвори.

Външната част на керамичния комин трябва да се изолира и да се постави в специална кутия, за да се укрепи конструкцията. Отгоре се извършва декориране на тръбата.

Прътите просто се вкарват в тези отвори и се заливат с течен разтвор. Ако такива пръти липсват или няма възможност да се закупят, може да се използва за същите цели стоманен прът с диаметър 10 мм.

В този случай е необходимо да се наблюдава качеството на заливането с разтвор, за да няма празнини в отворите.

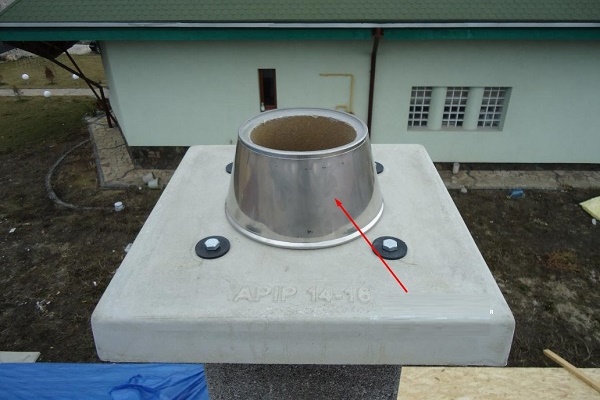

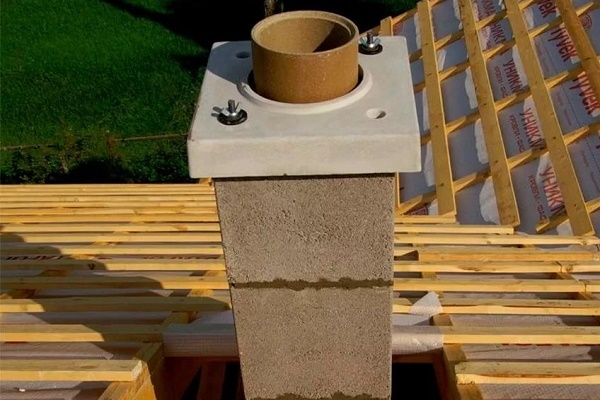

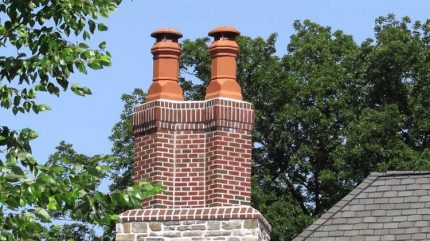

Керамичният комин трябва да се издига най-малко на един метър над покрива от незапалими материали, за плосък покрив нормата е 120 см.

Като алтернативен вариант се използва външно армиране. За целта трябва да се направи заварена „обвивка“ за комина от стоманен ъгъл и лента. Накрая може да се извърши укрепване със слой от армиран бетон.

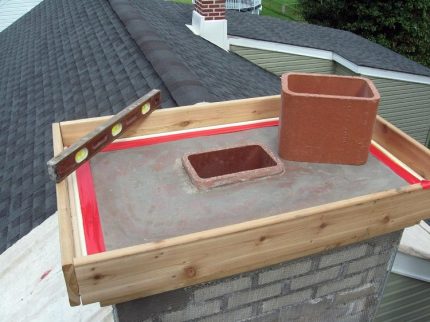

Външната част на тръбата трябва не само да се укрепи, но и да се изолира. За декориране на коминната тръба, която се издига над покрива, могат да се използват всякакви незапалими материали: тухлена зидария или нейна имитация, керемиди, шисти и др.

Полезни съвети за монтаж

Едно от основните правила за монтаж на керамични комини: за инсталиране са подходящи само цели елементи. Наличието на отчупвания, пукнатини или каквито и да е други повреди е недопустимо. Не трябва да се опитвате да запечатате повреденото място с уплътнител или нещо подобно.

Това е опасно решение, тъй като скритата вътре в конструкцията повреда може да се повреди по всяко време и да доведе до запалване.

Ето защо всеки елемент трябва да се провери по време на покупката, както и непосредствено преди монтажа. Ако бъдат открити дори малки повреди, трябва да се направи замяна. Основата под преходника трябва да бъде идеално равна и хоризонтална.

За да се постигне това, опитните строители използват нивелир, а повърхността на основата се облицова с някакъв равен материал, например плочки, керамогранит и др.

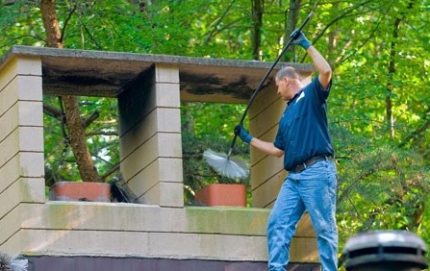

Обслужването на керамичния комин трябва да се извършва редовно два пъти годишно: да се оглежда, почиства от сажди и да се проверява нивото на тягата.

Обслужването на комини от този тип не е трудно да се извърши. Трябва да се проверява наличието на тяга, да се почистват тръбите от сажди, да се контролира целостта на всички елементи на конструкцията.

Обикновено тези операции се извършват два пъти годишно, но ако има основания да се съмнявате в нормалното функциониране на комина, обслужващите дейности могат да се извършат и извънредно. Въпреки че при правилен монтаж проблеми с такива конструкции практически не възникват.

Изводи и полезно видео по темата

В това видео нагледно е представен процесът на инсталиране на комин от керамика: от разопаковане на заводския комплект до довършване на външната част:

Ако в готовата конструкция трябва да се монтира шибър, този майсторски клас ще помогне да се изпълнят правилно всички операции:

Тук има подробна видео-инструкция за монтаж от производителя на системи TONA Tec Iso (Германия):

Качеството и надеждността на керамичните комини обясняват нарастващата популярност на конструкциите от този тип. Въпреки това не трябва да забравяме, че всеки етап от монтажа на такава система трябва да бъде изпълнен правилно и максимално старателно.

За начинаещите любители-печкари е по-добре да прехвърлят тази важна задача на специалисти, за да не повредят скъпоструващите компоненти и да не изложат на опасност дома си.

Искате ли да разкажете как самостоятелно сте монтирали керамичен комин в собствената си къща? Можете да го направите, като оставите коментар в блока по-долу. Там също можете да зададете въпроси, които ви интересуват по темата на статията.
