Надземни и подземни газопроводи: особености на устройство и полагане

Подаването на гориво до потребителя става чрез изграждане на газоразпределителна система – комплекс от взаимосвързани обекти и комуникации. Част от системата са надземните и подземните газопроводи, по които горивото постъпва до точките на потребление – в жилищни сгради и предприятия.

Изборът на място за полагане на тръбите зависи от редица критерии, които се анализират още на етапа на проектиране. В частни домове газът може да постъпва по различни начини: чрез полагане на тръби в земята или над земята. Ще разгледаме двата начина и особеностите при техния избор.

Общи правила за устройство на тръбопровода

Газопроводите са магистрали от тръби, опорни и защитни елементи, допълнително оборудване. Те служат за транспортиране на „синьото гориво“ от източника или ГРС до мястото на потребление.

По място на монтаж газовите комуникации се делят на две големи категории:

• надземни – минаващи над повърхността на земята на определено разстояние, монтирани на специални опори, поставени в кожуси и калъфи;
• подземни – разположени в земята, в специално изкопани траншеи.

В съвременното строителство се прилагат и двата начина на полагане на тръби.

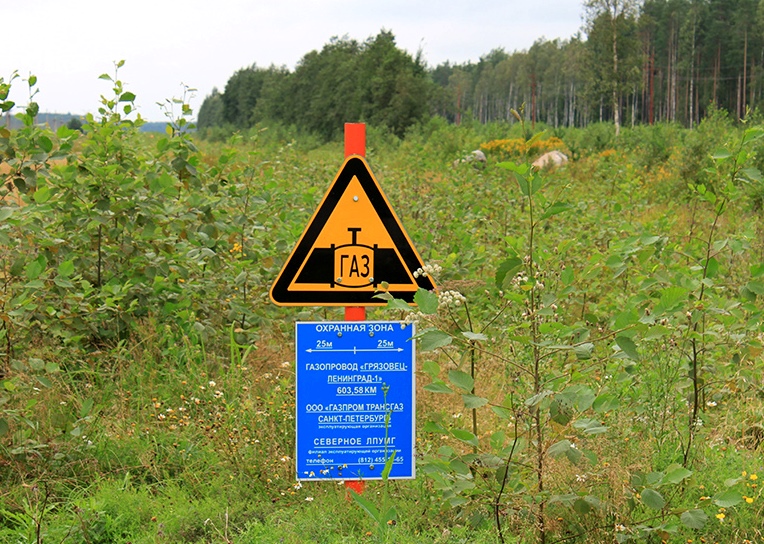

Местата за монтаж на газопровода се отнасят към особено опасни зони, затова по цялото протежение на магистралата се поставят специални знаци или ограничители

Табелките за обозначаване се боядисват в различни цветове. Те могат да бъдат бели със синя или червена рамка, просто сини, но „фирменият“ цвят на всяко газово оборудване е жълт.

От какво зависи изборът на комуникациите

За проекта на нов газопровод отговаря специална комисия, която определя маршрута на магистралата, начина на нейното устройство, местата за изграждане на ГРС.

При избора на начин на полагане се вземат предвид следните критерии:

• населеност на територията, където се планира да се изтегли газопроводът;
• наличие на територията на вече изтеглени подземни комуникации;
• тип на почвата, вид и състояние на покритията;
• характеристики на потребителя – промишлен или битов;
• възможности на различни видове ресурси – природни, технически, материални, кадрови.

За предпочитан се смята подземният монтаж, който намалява риска от случайно повреждане на тръбите и осигурява стабилен температурен режим. Именно този вид се практикува по-често, ако е необходимо да се подведе газ към жилищни райони или отделно стоящи сгради.

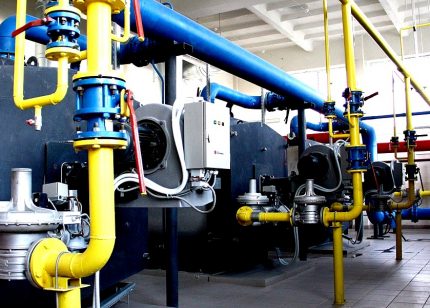

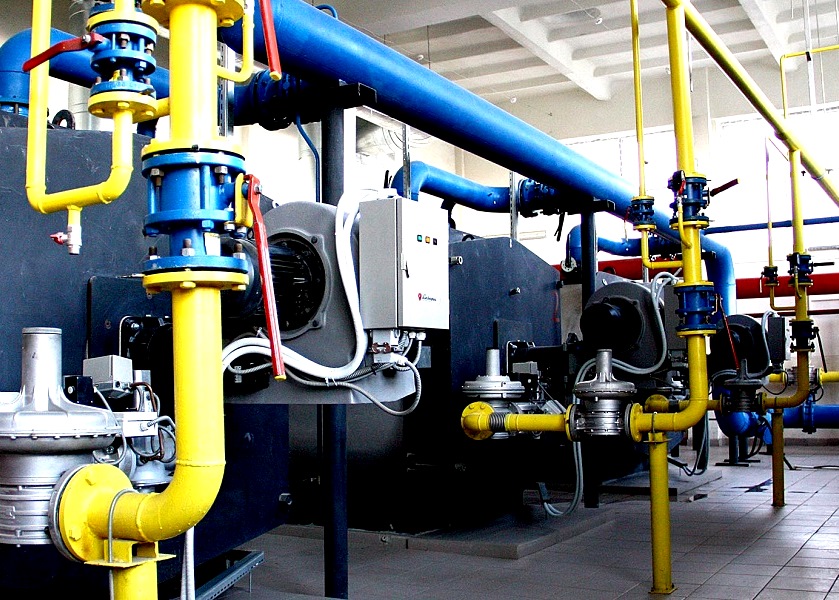

На промишлените предприятия магистралите се прокарват надземно – на специално поставени опори, по стените. Вътре в сградите също се спазва открит монтаж.

В редки случаи газовите тръби е разрешено да се маскират под бетонния под – в лаборатории, места за обществено хранене или битово обслужване на населението. С цел безопасност газопроводът се поставя в антикорозионна изолация, залива се с циментов разтвор, на местата на излизане навън се поставя в надеждни обвивки, осигуряващи стабилност.

Особености на устройството на газовите магистрали

Когато е ясно предназначението на газопровода, по-лесно е да се избере начинът на неговото устройство или монтажен материал. Например, ако е необходимо да се свърже с магистралата отделно стояща къща, предварително се анализира релефът на територията, вземат се проби от почвата, изчисляват се разстоянието и най-краткият път, търсят се начини за икономия на ресурси.

Нека разгледаме по-подробно техническите и юридическите страни на устройството на тези видове газопроводи – подземния и надземния.

Вариант #1 – подземен газопровод

При полагането на подземни комуникации е важно предварително да се пресметнат всички нюанси: дължината на магистралата, дълбочината на траншеята, видът на тръбния материал.

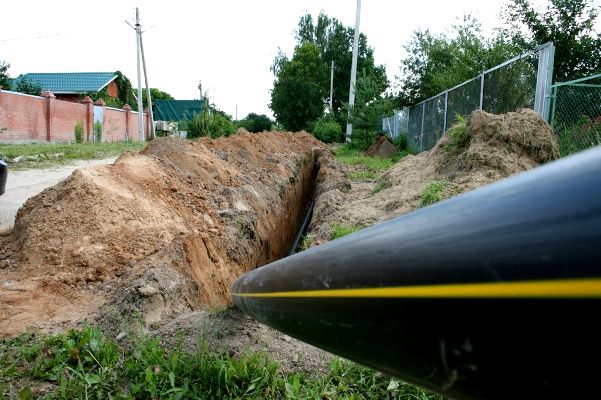

По правилата на монтажа, дълбочината на залагане на подземния газопровод е 0,8 м – взема се предвид не дъното на траншеята, а разстоянието до горната точка на тръбата или обвивката.

Ако територията е пустинна, без пътища и сгради, се допуска дълбочина, намалена до 0,6 м.

Напротив, траншеите ще трябва да се задълбочат, ако на участъка са установени следните фактори:

• сложни почвено-климатични условия;
• повишени динамични натоварвания;
• подземни води.

Динамичните натоварвания са характерни за градовете и промишлените зони – това са резки колебания на температурата, наличие на автомобилни магистрали, трамвайни и железопътни линии.

Ако през територията на вилния участък преминава път, траншеята под газопровода, който минава под нея, се прави по-дълбока. В някои случаи се използва и друг вид магистрала – надземна.

Ако подземните газопроводи се пресичат с други комуникации, следва да се спазват определени разстояния между тях:

• 0,1 м и повече – до дъждовна или дренажна канализация;
• 0,2 м и повече по вертикала – до водостоци, канализационни или топлинни тръби;
• 0,5 м и повече – до телефонен, мрежов или електрически кабел.

Последното разстояние може да се намали, ако и двете магистрали – газовата и електрическата – са поставени в защитни обвивки.

Надеждни обвивки за усилване на защитата се използват и когато газовите трасета под земята пресичат жп линии или магистрали. При това краищата на обвивките се херметизират – опаковат се с предварително насмолен ленен сплит, а след това се запушват с битум.

Недалеч от мястото на пресичане, на разстояние не повече от 1 км, се изкопават плитки кладенци и в тях се монтират спирателни кранове. За пръстеновидните газопроводи са необходими две спирателни устройства, а за задънените – достатъчно е едно, разположено от страната на подаване на горивото.

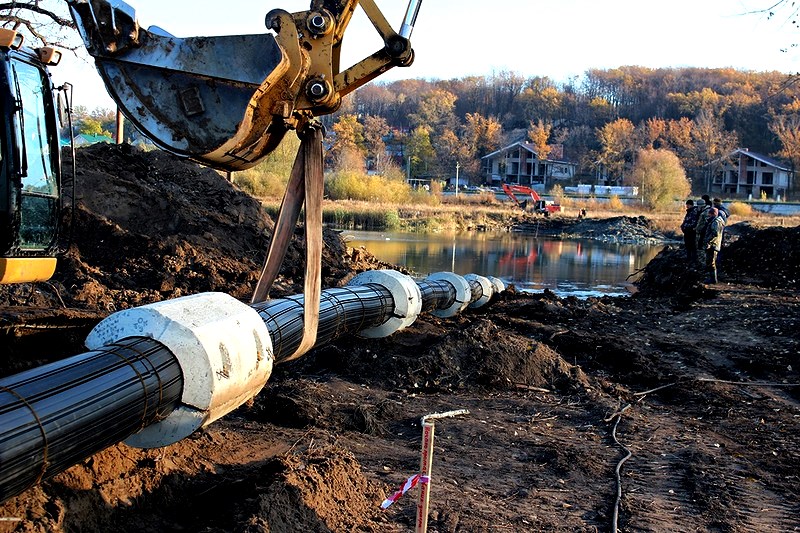

Възможно е подземно (подводно) прокарване на тръби и при по-сложни условия, при пресичане на водни прегради – канали, реки, потоци. Избират се праволинейни участъци със стабилно, устойчиво русло, спокойно течение, здрави полегати брегове, които не се отмиват от водата. За тръбите се прилага усилена изолация.

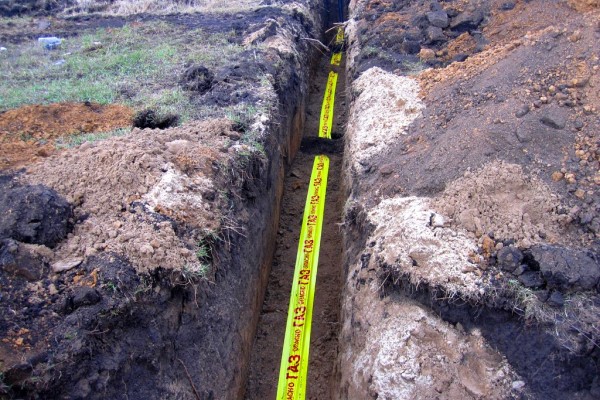

За икономия на ресурси и увеличаване на скоростта на работа в един траншеен изкоп се допуска полагането на 2 или повече газопровода. Те се разполагат на едно ниво или стъпаловидно, така че да се запази възможността за бърз достъп и ремонт. Разстоянието между тръбите с диаметър до 30 cm – не по-малко от 0,4 м.

В някои случаи трябва да се спазва наклон, например ако в сградата се вкарва неизсушен газ. При монтаж на тръби в замръзваща почва се монтират кондензатосъбиратели, и тогава наклонът трябва да води в тяхната посока.

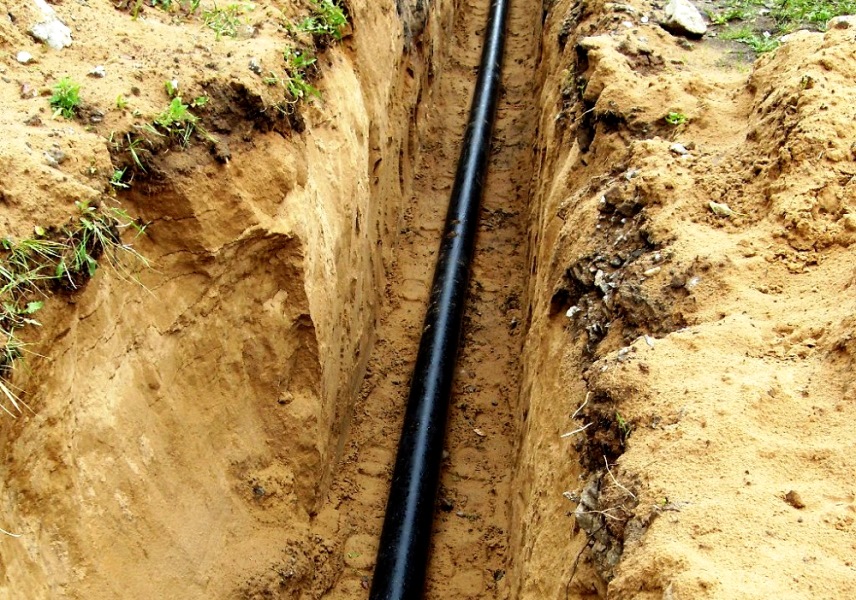

За да не се получи провисване на тръбопровода, което предизвиква огъвания на тръбите и деформация на съединенията, се предотвратява слягането на почвата в траншеята. За целта на дъното се полага плътна засипка от твърди скали, а след това – слой пясък.

Ред на монтажа:

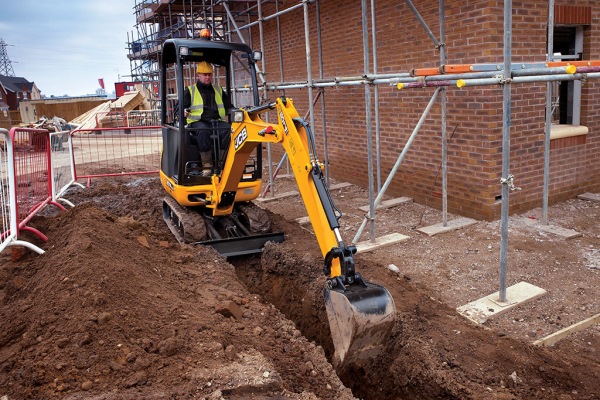

Изкопаването на траншеи не е единственият начин за монтаж на подземен газопровод. Има и безизкопен способ на полагане – хоризонтално сондиране.

Той намалява монтажните разходи с 25-30% и има следните предимства:

• значително съкращава сроковете;
• запазва съществуващите комуникации и пътните настилки;
• защитава околната среда, включително насажденията.

Накратко за процеса на сондиране: създава се пилотен сондаж, разширява се до зададените параметри, бетонират се стените, протягат се полимерни тръби за газопровода.

Но във всеки случай подземните тръбопроводи са по-скъпи от надземните и изискват увеличени ресурсни разходи при ремонт. При вкопаните магистрали е по-трудно да се открие авариен участък, затова към монтажа и защитата на тръбите се предявяват повишени изисквания.

С правилата, касаещи експлоатацията на газопроводи, можете да се запознаете в «Правила за техническа експлоатация и изисквания за безопасност на труда в газовото стопанство на РФ».

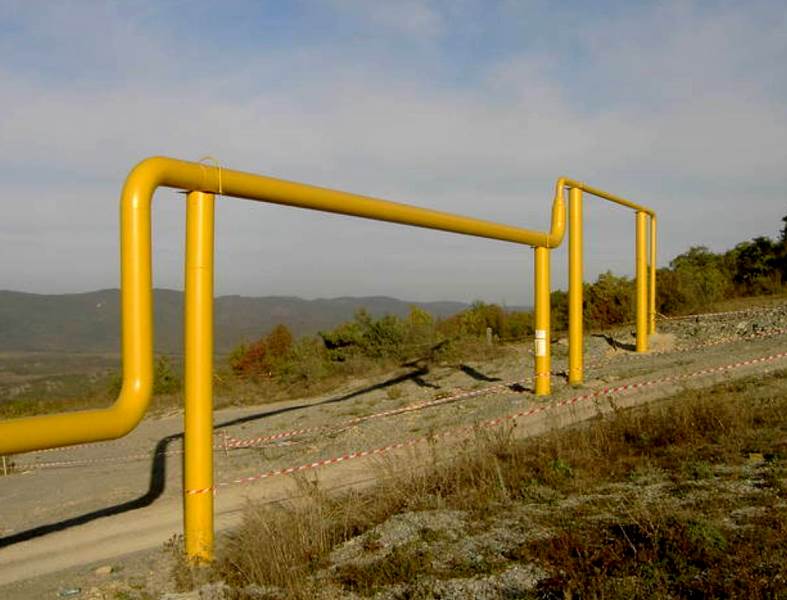

Вариант #2 – надземен газопровод

Надземните газови магистрали се инсталират там, където няма условия за подземно полагане или тя е призната за нецелесъобразна. При проектиране и устройство на промишлени мрежи се опират на изискванията на СНиП 2.09.03-85 и СНиП II-89-80.

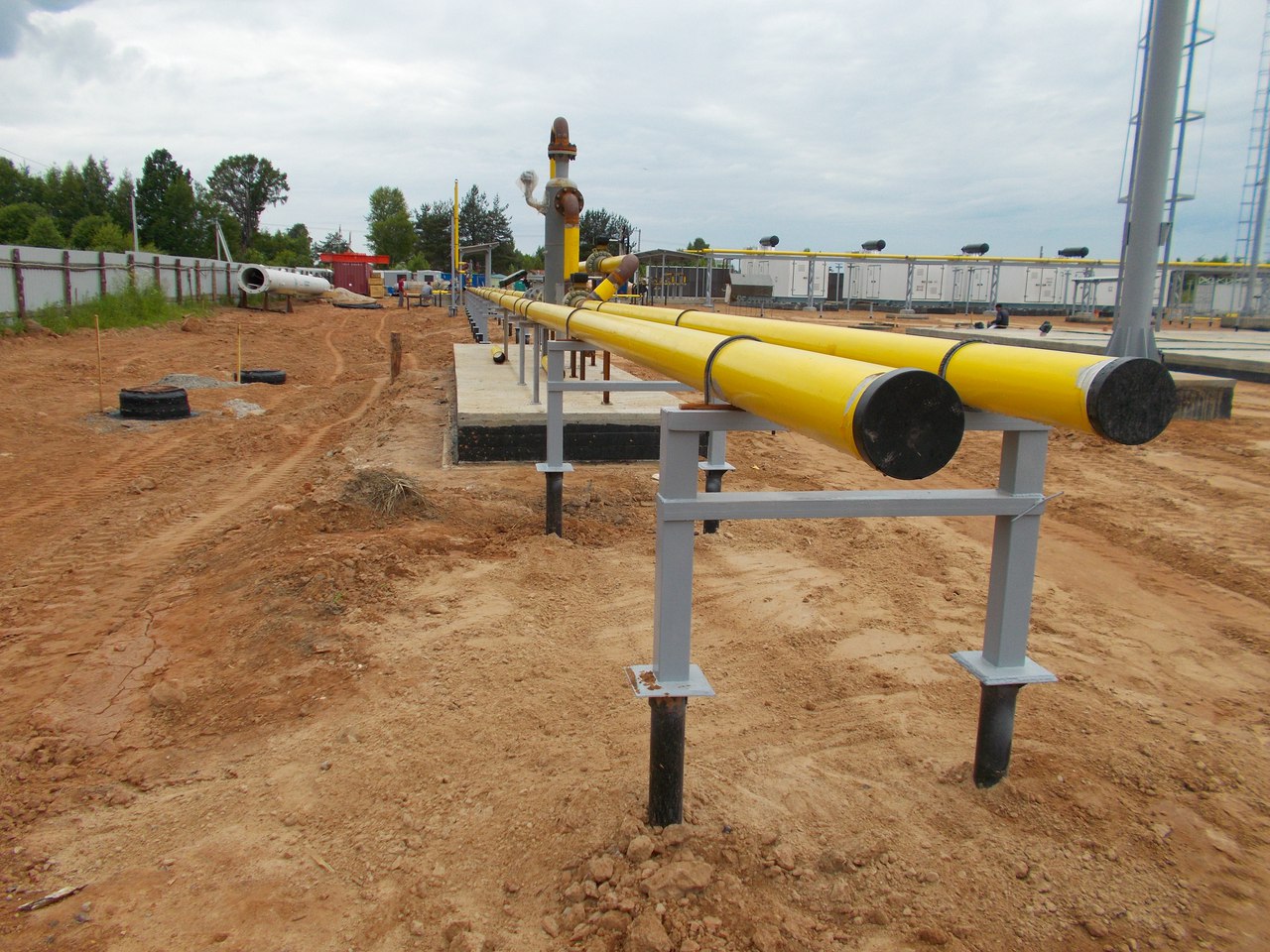

За монтаж на тръби се използват опори, колони, естакади и стелажи от негорими материали. Монтажът може да се извършва и по стените на сгради, но не на всички. Например, за производствени помещения от категории В, Г, Д може да се прокарват газопроводи с налягане не повече от 0,6 МРа, а за детски учреждения, училища и болници не могат да се използват магистрали с каквото и да е налягане.

Металните опори, на които са разположени тръбите, трябва максимално да бъдат защитени от корозия, механични повреди и атмосферно въздействие – влага и температурни разлики.

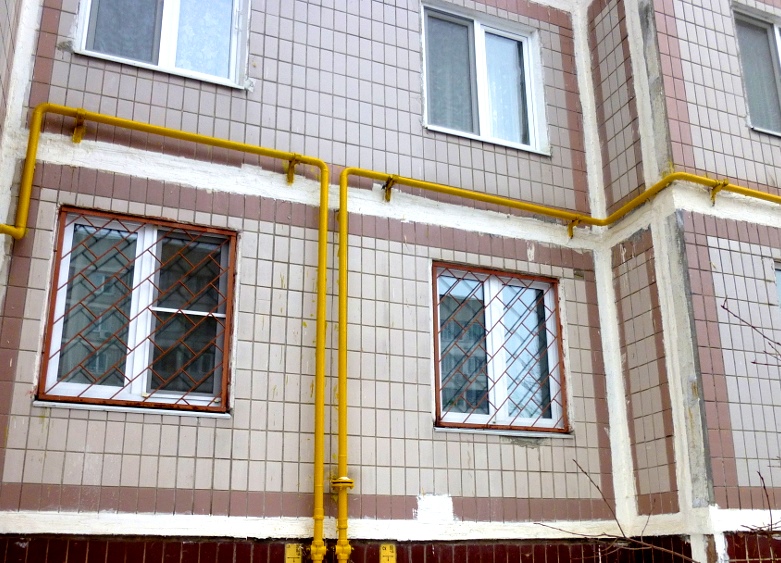

По стените на жилищни сгради и обществени здания се прокарват само надземни газопроводи с ниско налягане – не повече от 0,3 МРа. Също така не могат да се прокарват газопроводи, ако стените на сгради от категории А и Б са облицовани с метални панели или полимерна топлоизолация.

Газови магистрали с високо налягане се прокарват по стените на производствени съоръжения от категории В, Г, Д по пожарна опасност. Тръбите се монтират над прозоречни и вратни отвори, ако сградата е многоетажна – над прозорците на горния етаж.

Под балкони и прозорци на жилищни и обществени сгради не могат да се разполагат разглобяеми съединения – ако трябва да се съединят две тръби, се прилага заваряване.

Изискванията за височината на полагане на надземни газопроводи са изложени в СНиП II-89-80. Разстоянието от повърхността на земята до долната повърхност на тръбата или защитната обвивка е 0,35 м, ако конструкцията е монтирана на ниски опори. За групи тръби с ширина над 1,5 м височината се увеличава до 0,5 м.

Ако тръбите са разположени на високи опори, нормите са следните:

• в пешеходни зони – 2,2 м;
• на пресичане с автомагистрали – 5 м;
• на пресичане с трамвайни линии – 7,1 м;
• на пресичане с проводници на тролейбуси – 7,3 м.

Височината при пресичане на вътрешни жп линии се регулира от ГОСТ 9238.

За производството на тръби за надземно приложение се използват специални видове стомана, дебелина на стената – не по-малко от 2 мм. Полиетиленов тръбен материал за надземни газопроводи не се прилага.

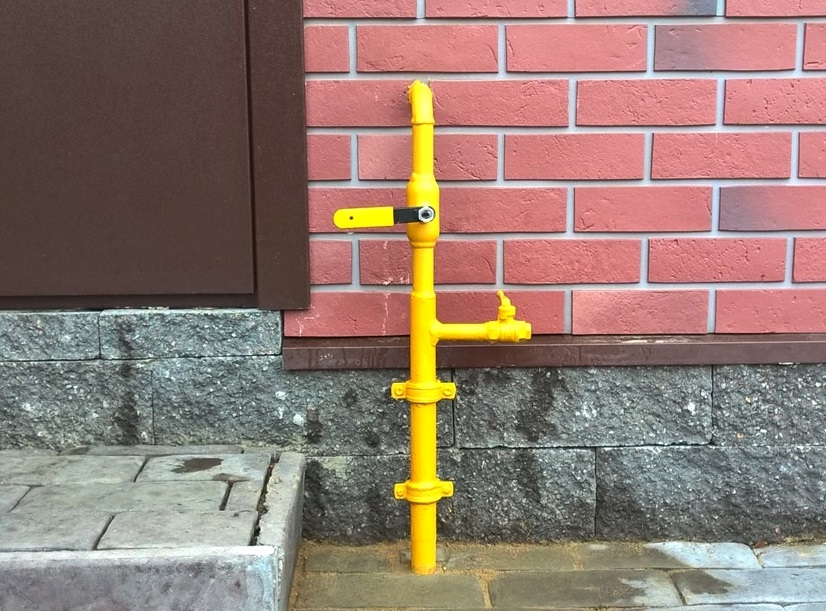

При изграждане на комбинирани комуникации на местата на излизане на подземни магистрали се монтират твърди обвивки – освен в участъци, където е изключена вероятността от повреда.

За магистрали, доставящи неизсушен газ, се предвижда наклон към кондензатосъбирачите не по-малко от 3 %.

Разстоянието до въздушни електропроводи, както и съвместното полагане с електрокабели се регулира от ПУЕ.

Изборът на разстояния между неподвижните опори се подчинява на изискванията на СНиП 2.04.12-86. Ако диаметърът на тръбите е до 30 cm, то максималното разстояние е 100 m. С увеличаване на диаметъра се увеличава и разстоянието – то се изчислява по формула.

Изводи и полезно видео по темата

Съвременен метод – безизкопно полагане и ремонт:

Как бързо да изкопаете изкоп:

Повече за изкопния метод на полагане на тръби:

За да се осигури непрекъснато подаване на газ до потребителя, е важно да се избере правилният метод на монтаж на газопровода и да се извършат работите според нормативните изисквания. За частно домакинство предпочитан е подземният начин на полагане на тръби, при който е гарантирана максимална защита от случайни повреди и чужда намеса.
