Полагане на газопровод във футляр през стена: специфика на устройството на възела за влизане на тръбата за газ в къщата

Свързването на газ към частна къща не е достъпна процедура за всеки, но благодарение на ниската цена на природното гориво, тя се изплаща през следващите години. Почти всички работи, с изключение на изкопните и някои монтажни, се извършват от служители на газовите служби по предварително определен ценови списък.

За да спестят, собствениците на къщи поемат част от дейностите – например, копаят изкоп от магистралата до къщата. Те също могат да участват в процеса на прокарване на газопровод в гилза през стена. Ако се разберете, с тази процедура може да се справите сами, докато представителите на областната газова компания взимат за това 80-100 €.

За тези, които са решили сами да обзаведат въвеждането на газова тръба в къщата, сме събрали на едно място цялата информация за гилзоването. Всичко от нормативната база до практически съвети ще научите от представената от нас статия. Нашите съвети ще бъдат полезни на самостоятелните собственици на крайградска собственост.

Особености на въвеждане на газопровод в къща

Самият процес на гилзоване е достъпен за всеки, който е държал перфоратор в ръка и е участвал в строежа на къща. Но съществуват редица нюанси, задължителни за извършването на всякакви работи със свързване на газ и с газово оборудване. Това е свързано и със защитата на тръбопровода, и с безопасността на обитателите.

За начало нека разберем какво представлява гилзата за газова тръба и за какво служи, а след това ще се спрем по-подробно на процеса на прокарване на газопровод през стена.

На кой етап се монтира гилзата?

Газовата система, разположена от мястото на врязване в централната газоразпределителна магистрала до инсталираното в къщата оборудване, се нарича вътрешен газопровод. Просто казано, това не е само разпределението, инсталирано вътре в къщата, но и отклонението, разположено в двора – под земята, над земята и на участъка около стената на сградата.

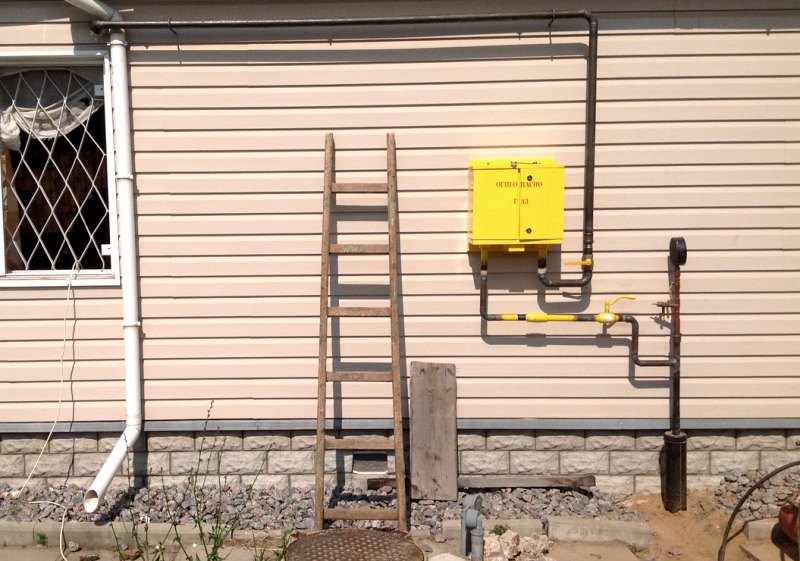

Дори ако подвеждащият газ от централната магистрала до къщата се извършва под земята, около сградата тръбата се извежда навън, а полиетиленовият маркуч се заменя с по-здрава стоманена тръба.

Подземният газопровод, съответно, влиза в проекта за присъединяване на газа към къщата. По норми, в жилищните сгради се подава газ с ниско налягане – това е важно при избора на оборудване.

Не се препоръчва да се инсталират котли в мазетата на жилищни сгради и други места, където е възможно образуване на взривоопасни смеси, затова вводът се осъществява в нежилищно помещение – котелна, коридор или кухня.

Възниква въпрос: кога и къде е най-добре да се монтира футлярът за вкарване на тръбата в къщата? Теоретично, с това може да се заемете веднага след одобряването на проекта, когато точно са известни местата за инсталиране на газовото оборудване и изхода на тръбопровода от земята.

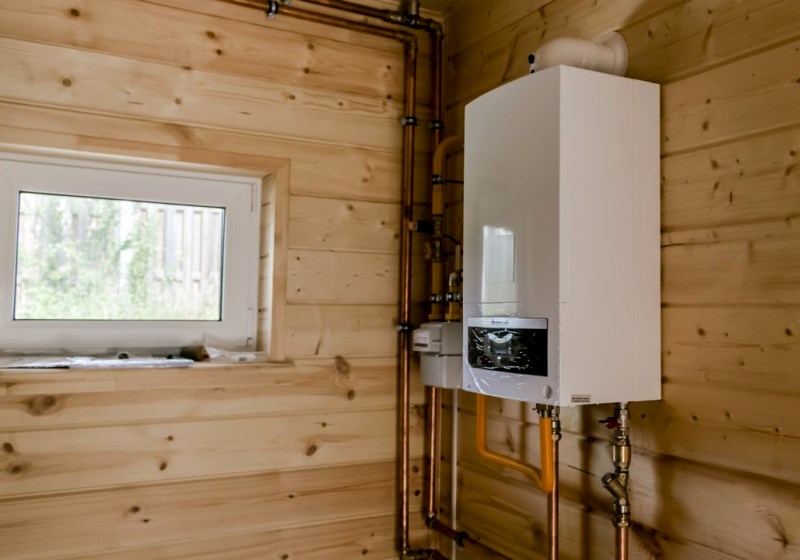

Обикновено се стреми да се намали разстоянието между тези две точки, тоест газовата магистрала се извежда навън максимално близо до котелната на къщата или друго нежилищно помещение, където се планира да се инсталират или вече са инсталирани газови уреди – колонки, котли, печки.

За да не се забавят работите по присъединяването, препоръчваме Ви да закупите и инсталирате оборудването предварително – на местата, посочени в проекта. За самоволно преместване на друго място собствениците на къщи се глобяват.

Изрязването на отвор в стената е най-добре да се направи, когато вече е оборудван изходът на газопровода от земята навън. Ако магистралата е надземна, то след подвеждането ѝ до къщата, за да се определи по-точно мястото на входа. С други думи, най-подходящият момент за полагане на газопровода в футляр е завършването на вътрешните и външните работи.

За какво е необходимо гилзоването?

Според нормативните изисквания, прокарването на всякакви комуникации – газови, водопроводни, отоплителни, канализационни тръби, димоходи и вентилационни канали – през стени без допълнително усилване е забранено.

Като защитна конструкция служи футлярът или гилзата – здрав метален кожух, който предпазва тръбата от механични повреди.

Самостоятелно изработеният футляр обикновено представлява парче метална тръба, по диаметър превъзхождащо тръбата на прокарваната магистрала, надеждно фиксирано на мястото на входа.

Основната задача на футляра върху стоманения вътрешен газопровод е да поема напрежението на стената върху себе си и да премахва натоварването от тръбопровода. Използването на футляри е характерно за работите по монтажа на газови магистрали.

Например, то е задължително при полагането на газови тръби под автомобилни или железопътни платна, а също и в почви, които не отговарят напълно на условията на монтажа – набъбващи или подлежащи на заливане.

Футлярът за монтиране в стената се различава от специалното оборудване, поставяно при монтажа на разпределителни магистрали, въпреки това, той също трябва да бъде здрав и износоустойчив.

Поради тази причина е забранено да се използва полистирол, полиетилен или други полимери като гилза – подходяща е само стомана, неръждаема или допълнително обработена срещу корозия.

Нормативна база – основа на работата

Какво да правите, ако не сте сигурни в избора на материал или ако представители на проверяващата инстанция са повдигнали възражения? По-добре да се подсигурите и да извършите монтажните работи, опирайки се на законово приетите норми.

Достатъчно е да се обърнете към документа СП 42-101-2003, а по-точно, към точка 6.7, в която точно са посочени нюансите на избора на материал и монтажа:

• като изолационен материал, служещ за уплътнение между тръбата и корпуса, се използват гумени втулки, насмолена пакла или друг подобен по характеристики материал;
• пролуката от външната страна на корпуса се запълва плътно с бетонов разтвор;
• разстоянието от стената на тръбата до стената на корпуса – не по-малко от 10 мм, изключение правят тръбите с диаметър <32 мм – не по-малко от 5 мм;
• гилзата не трябва да излиза извън границите на стената, но ако тръбата пресича хоризонтален под, корпусът трябва да стърчи по 50 мм от двете страни.

Още едно много важно условие – тръбата, поставена в корпуса, не трябва да има нито разглобяеми, нито заварени съединения.

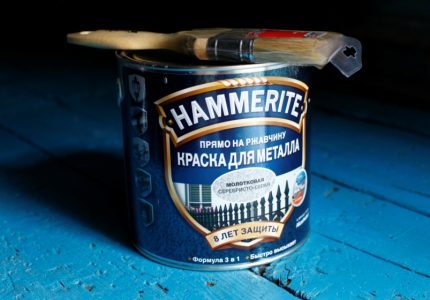

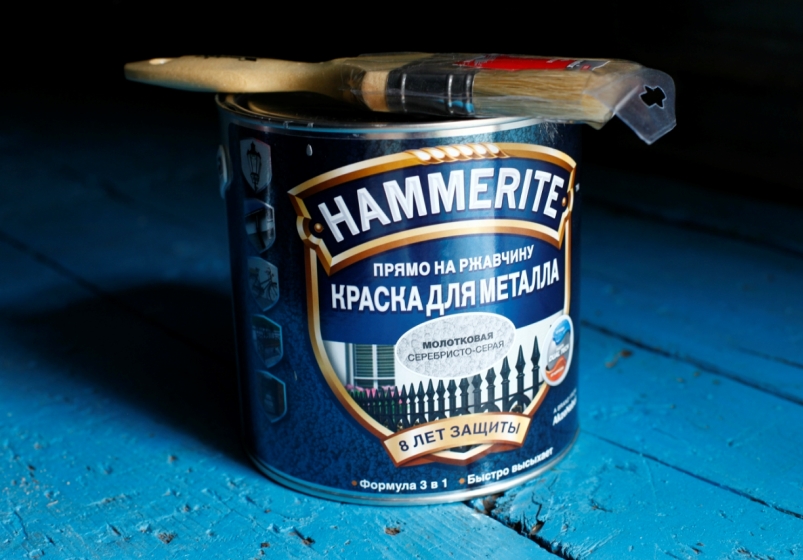

Защита изисква не само газовата тръба, но и самата гилза – преди монтажа препоръчваме да я обработите с антикорозионно средство, например, да я боядисате на 2 слоя със специална боя за метал.

Естетиката на сградата няма да пострада, тъй като след приключване на работите мястото на монтажа на корпуса се декорира отвън с облицовъчен материал, а отвътре – с мазилка. Ако къщата е дървена, а облицовка не се планира, съветваме работите по поставянето на гилзата да се извършват по-внимателно.

Изработка или покупка?

В продажба можете да намерите голямо количество готови решения – от евтини щамповани гилзи с малък диаметър на стойност 0,20 € до изделия, изработени от дебелостенна конструкционна стомана. Практически всички корпуси са универсални, тоест се използват за изработване на проходи за всякакви комуникации, включително и газови.

За защита от въздействието на влажна среда производителите нанасят върху метала цинково покритие или боя. Изделията са подходящи за монтаж във всякакви видове стени и имат сертификати за пожарна безопасност.

Но ако нямате желание да използвате закупена част, а под ръка имате много материал, останал от строителството на къщата, то можете да направите гилза със собствени ръце. Подходяща е тръба с голям диаметър, по нормите – надвишаваща газовата тръба с около 20 мм.

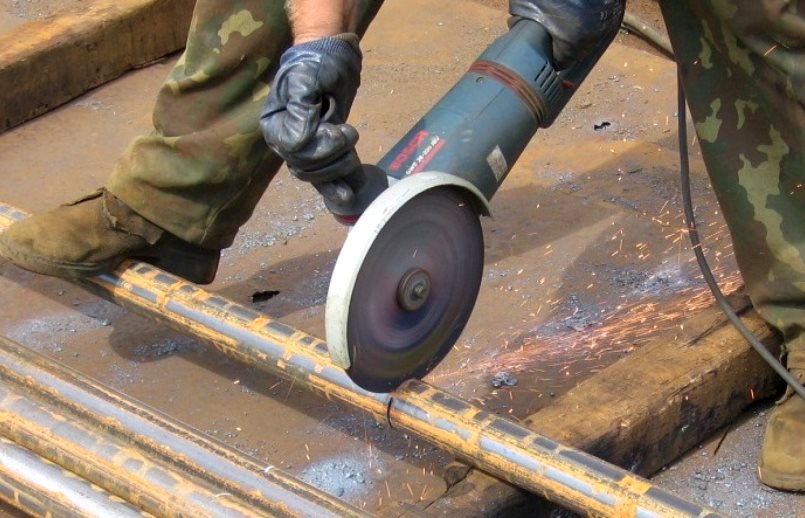

От тръбата се отрязва фрагмент, по дължина равен на ширината на стената – краищата му не трябва да стърчат над повърхността. Краищата се шлифоват, за да нямат грапавини и остри ръбове. След това детайлът се покрива със защитна боя за метал, за предпочитане на 2 слоя – гилзата е готова.

Инструкция за монтаж на гилзата

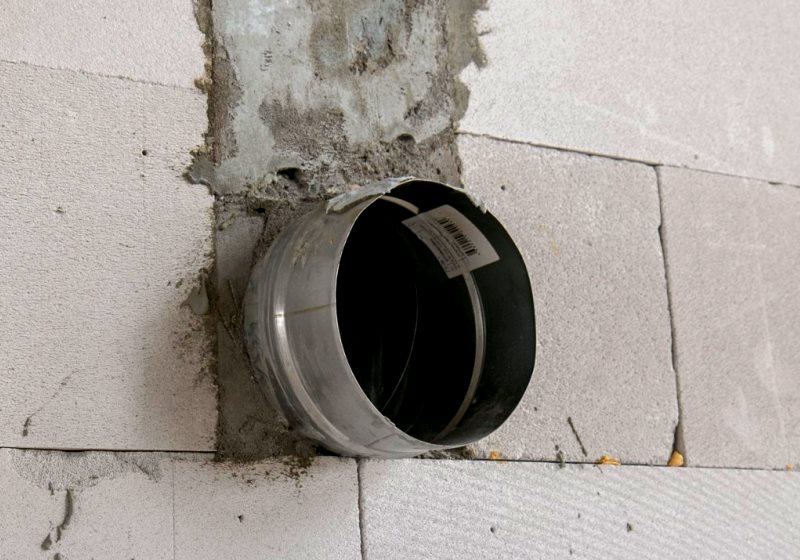

Процесът на инсталиране на гилзата е прост и отнема малко време. Предварително трябва да подготвите инструмент за пробиване на стената и материал за запълване на празнините между гилзата и стената.

Поетапна инструкция:

1. Направете отвор в стената с диаметър, по-голям от изчисления диаметър на газопровода, на мястото, определено от проекта.
2. Поставете гилзата вътре в отвора и проверете дали по размери съответства.
3. Запълнете плътно пролуката между гилзата и стената с бетонов разтвор.
4. Изчакайте, докато разтворът изсъхне, и проверете стабилността на монтажа.

Останалите работи обикновено се извършват от служители на газовата служба – полагат газопровода и го изолират.

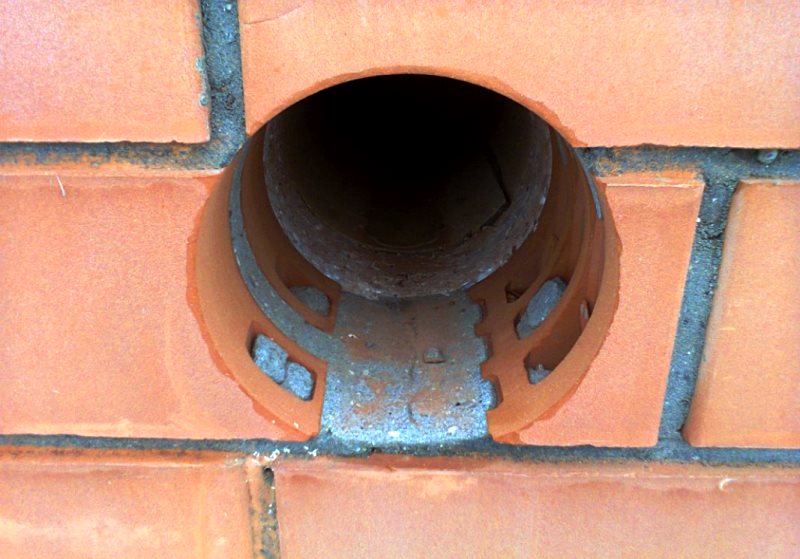

За пробиване на бетонна или тухлена стена се използва или обикновен перфоратор, или диамантено сондиране – скъпо удоволствие, но в резултат се получава равен и красив отвор.

Ако къщата е дървена, голям отвор в гредата може да се направи с бормашина, като се пробие по периметъра или се използва коронка с голям диаметър.

Отличия на въвеждане на бутилков газ

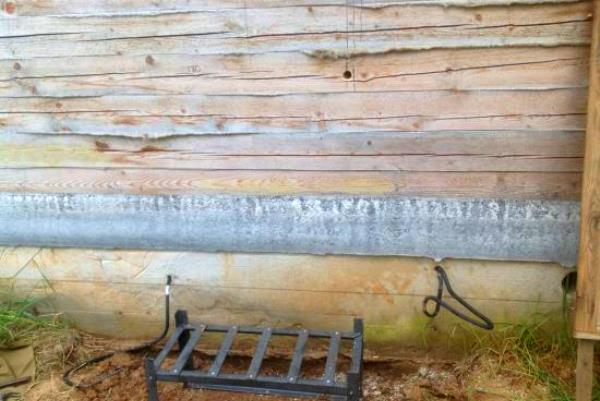

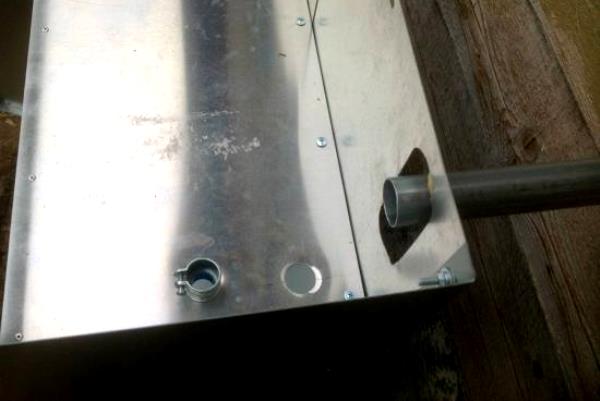

Бутилките с газ се поставят в метална кутия отвън на къщата, а свързването с плота се осъществява чрез гъвкав, а не метален маркуч.

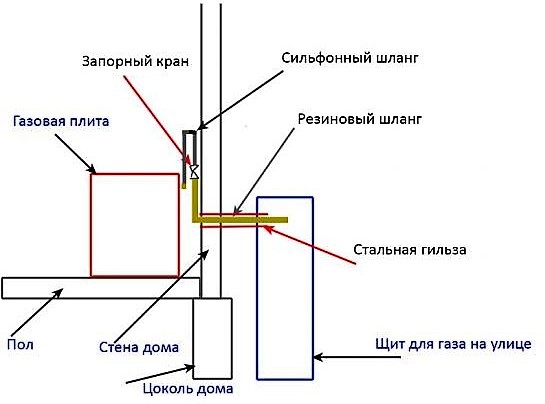

Схема на монтаж на газовото оборудване в система с бутилки. Защитата на гумения маркуч се осигурява от надеждна метална гилза, поставена в стената на къщата.

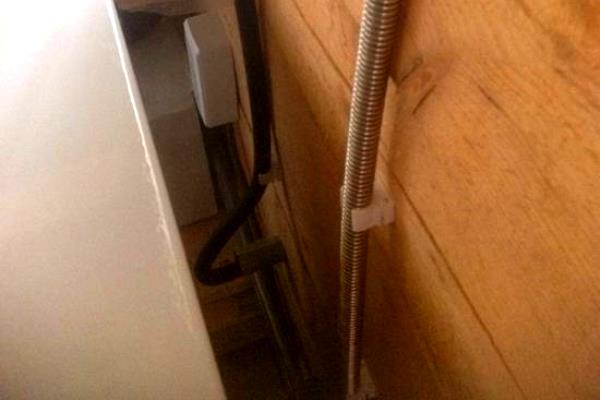

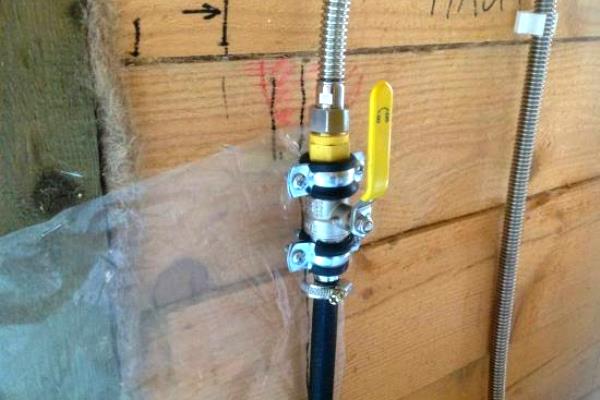

Къщата е от греда, а маркучът за подаване на газ е с малък диаметър, така че да се направи отвор и да се постави гилзата не е трудно.

Не може да се поставя гилза между греди или трупи, отворът се препоръчва да се пробива по средата.

Изводи и полезно видео по темата

Как не трябва да се полага газова тръба през стена:

Монтаж на гилзата със собствени ръце:

Използване на гилзата за тухлена стена:

Преминаването на тръбата през стената не е най-сложният и трудоемък етап в процеса на газификация на частен дом, но изисква както спазване на нормативните изисквания, така и прецизност в работата. За да не възникнат проблеми с газовата служба в бъдеще, препоръчваме да действате строго по проекта и да съгласувате всички работи със служителите на контролния орган.

Искате да споделите личен опит с инсталирането на гилза за вкарване на газовата тръба в къщата? Разполагате ли с полезна информация по темата на статията? Пишете, моля, коментари в блок формата по-долу, задавайте въпроси, публикувайте тематични снимки.
