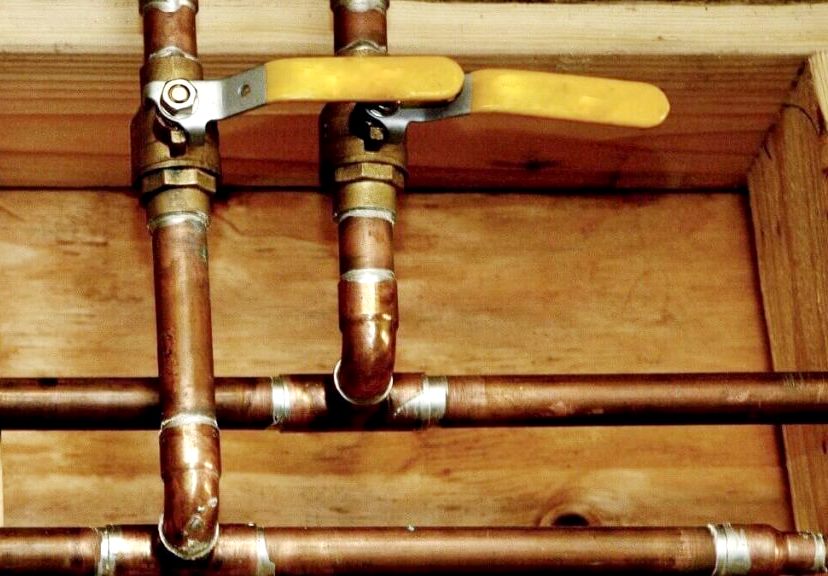

Медни тръби за газ: специфика и норми за полагане на меден тръбопровод

За изграждане на газопроводи се използват тръби от различни материали: ПНД, стомана и мед. Полимерните изделия се прилагат само за подземни трасета, а вътре в къщи и апартаменти се монтират стоманени разводки.

Днес, когато качеството на метала се е повишило и се е появила възможност да се произвежда продукция с нужната дебелина и дължина, все по-често започнаха да се инсталират медни тръби за газ. Те се подхождат отлично за газопроводи с ниско налягане, имат подходящи характеристики по отношение на якост, гъвкавост и износоустойчивост.

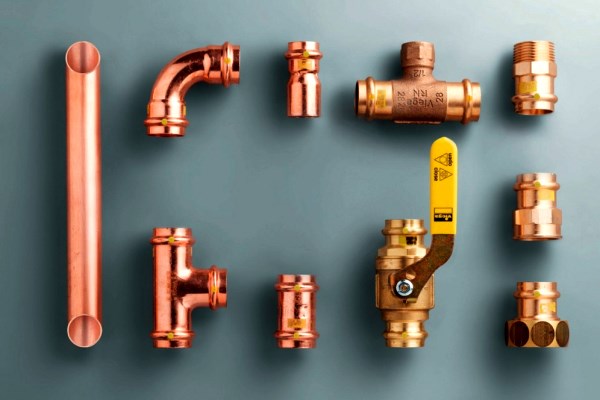

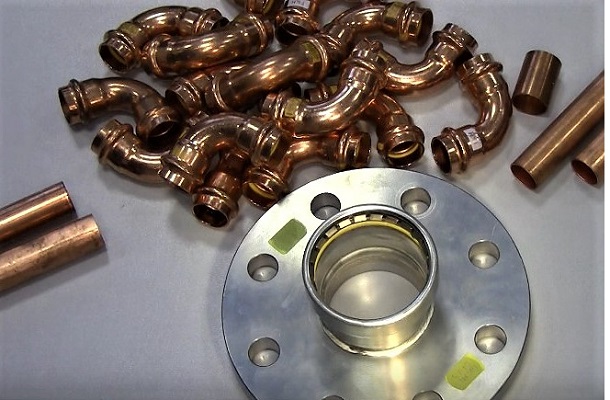

Ако решите самостоятелно да сглобите вътрешнодомов газопровод, няма да е излишно да се запознаете по-отблизо със свойствата на тръбите и прес-фитингите от мед, да научите повече за методите на сглобяване и изискванията, които се поставят към изделията.

Какви изисквания се поставят към медните тръби

Компаниите, които произвеждат продукция за монтаж на газопроводи, никога не използват при производството сплави на мед с други материали, тъй като качеството се губи. Чистотата на метала не трябва да бъде по-ниска от 99,9%.

Марки, използвани за производство на тръби:

• в местните предприятия – М1, М2, М1р, М2р;
• чуждестранни аналози – Cu-DHP.

В зависимост от начина на производство и физическите свойства готовите изделия се делят на 3 категории: меки (R – граница на якост 220 MPa), полутвърди (R – граница на якост 250 MPa), твърди (R – граница на якост 290 MPa).

За монтаж на газопроводи се препоръчва да се вземат тръби твърди или с повишена твърдост. Меките подхождат само за присъединяване към мрежата на газово оборудване – котли, печки, колони.

Забелязано е, че продължителното съхранение се отразява на качеството на медта – тя става по-твърда. Да се върнат предишните качества може чрез отгряване. За да не се налагат допълнителни възстановителни мерки, не препоръчваме да купувате монтажна продукция с излишък.

Не може да се използва тръбна продукция, чиято дебелина на стените е по-малка от 1 мм. Тънките тръби не отговарят на изискванията, могат да се повредят по време на сглобяване – при огъване или обтискане.

Според технологията на производство газовите тръби се подразделят на 2 групи:

• заварени – при производството на които се използва заваряване, следователно има и шевове;
• целнотеглени – монолитни, безшевни изделия.

По-предпочитано е да се използва втората група, тъй като шевовете винаги ще бъдат участъци от рисковата зона, тоест ще притежават понижени характеристики по отношение на херметичността.

Освен обикновените медни тръби и фитинги се произвеждат и изделия с външна обвивка от полимерни материали – PVC или пенополиетилен. Предимствата на такива изделия – допълнителна външна защита и своеобразна маскировка.

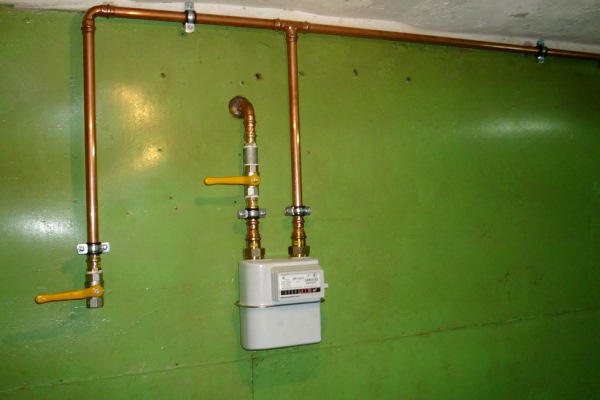

Медните изделия не рядко се използват като елементи на дизайна, затова тръбопроводът се поставя на видно място и сглобяването се извършва с помощта на стилизирани фитинги и крепежни елементи.

Зашиването на газопровод от мед в бетонна стена или скриването му зад гипсокартон е забранено от закона.

Нормативни изисквания и регламент на стандартите

Газопроводът се отнася към конструкциите, представляващи потенциална опасност за живущите в къщата, поради което и производството на продукцията, и монтажните работи са подчинени на изискванията, посочени в нормативната документация.

Основа за съвременните сборници от правила станаха нормите от 1987 г. – СНиП 2.04.08-87.

В момента интересуващата ви информация за медни тръбопроводи може да се намери в следните документи:

• СП 42-101-2003 – относно проектирането и строителството на газоразпределителни системи;
• СНиП 42-01-2002 – норми и правила на ГРС;
• ОСТ 153-39.3-051-2003 – експлоатация на ГРС.

Заедно с основните документи трябва да се изучават допълненията и уточненията, които се появяват периодично във връзка с развитието на технологиите и пускането на нова продукция. Да предположим, СНиП 42-01-2002 през 2011 г. беше изменен и допълнен с материали, сред които и изисквания към медни изделия. Новата редакция – СП 62.13330.2011.

Ако сте сключили договор с газовата служба за монтаж и обслужване на газопровода, то закупуването на материали и сглобяването на тръбопровода трябва да се извършват от работниците съгласно нормативните документи.

Към общите изисквания трябва да се добавят и правилата за монтаж на конструкции от медни газови тръби. Пример за такъв документ е СТО „Проектиране, монтаж и експлоатация на газопроводи от медни тръби при газификация на жилищни и обществени сгради”, където подробно са разгледани нюансите на сглобяването на газопровода и изискванията към тръбите.

Повече подробности относно изискванията към медни тръби и фитинги можете да научите от следните документи:

• ГОСТ 617-90;
• ГОСТ 859-78;
• ГОСТ Р 52318-2005;
• EN1057 – европейски стандарти;
• ГОСТ Р 52948-2008;
• ГОСТ Р 52922-2008;
• ГОСТ Р 52949-2008.

Предупреждаваме, че при използване на продукция, която не отговаря на законово обоснованите изисквания, експлоатацията на газопровода става опасна.

Препоръки за подбор на персонал

Да привличате любители за монтажни работи не е най-доброто решение. Съветваме Ви да се обърнете към фирма, която отдавна се занимава с инсталиране на вътрешнодомови газопроводи и разполага с опитни монтажници на газови системи.

Ако решите сами да се занимавате със заваряване, спояване или пресоване на медни тръби, контролът върху работите трябва да се осъществява от майстор, който притежава опит и разрешение за подобни работи.

Квалификацията на работниците се потвърждава документално, затова Вие имате право да изискате удостоверение.

Към спояване или заваряване се допускат специалисти, които по ОК 016 са получили 4-ти разряд и нагоре. Заключението се дава от атестационна комисия, която се основава на правилата РД 03-495-02 и ПБ 03-273-99.

С пресоване могат да се занимават работници с 3-ти разряд и нагоре, които имат опит в сглобяването на медни газопроводи и са преминали определени изпитвания. За да получат разрешение за практика, изпълнителят трябва да извърши поне 3 качествени и проверени от комисията съединения с прес-фитинги. Контролът на извършената работа се определя по правилата на СНиП 3.01.01.

Особености на сглобяването на меден газопровод

Сглобяването и съединяването на медни тръби за вътрешнодомов газопровод се различава от монтажните работи, извършвани с други видове изделия – например, полимерни или стоманени.

За спояване на медни елементи се използва твърд припой. Той се различава от мекия по това, че има по-висока температура на топене – от +600°С и нагоре.

Твърд припой се използва без флюс, като към популярните материали се отнасят ПМФОЦр6-4-0,03 и ПМФС6-0,15 – медно-фосфорни съединения.

Ако спояването се използва предимно за вътрешнодомово разпределение, то на входа на къщата, където се монтират тръби с голям диаметър, свързващите работи се извършват чрез аргонодъгово или газово заваряване.

Други правила за монтажните работи по изграждане на меден газопровод:

Използването на пластмасови скоби и други крепежни елементи от полимери е забранено. Ако за изграждане на вътрешното разпределение се изрязват канали, те не трябва да се затварят отвън, а пространството около тръбите в канала трябва да бъде свободно.

Инструкции за монтаж на тръби

Инсталирането на газопровода включва 3 етапа:

• проектиране;
• подготовка на тръби;
• монтаж.

В края се извършва пробно пускане и проверка на тръбопровода за херметичност.

Ще разгледаме основните начини за подготовка на детайлите за монтаж – огъване и рязане, както и два популярни начина за свързване на тръби – пресоване и запояване.

Как се извършва рязане и огъване на мед

Преди началото на монтажните работи е необходимо да се подготвят тръбите. Рядко се срещат напълно прави газопроводи, по-често те се състоят от комбинации от прави и огънати елементи. Това означава, че тръбният материал трябва да се разреже, а някои детайли – внимателно да се огънат под зададен ъгъл, 90° или тъп.

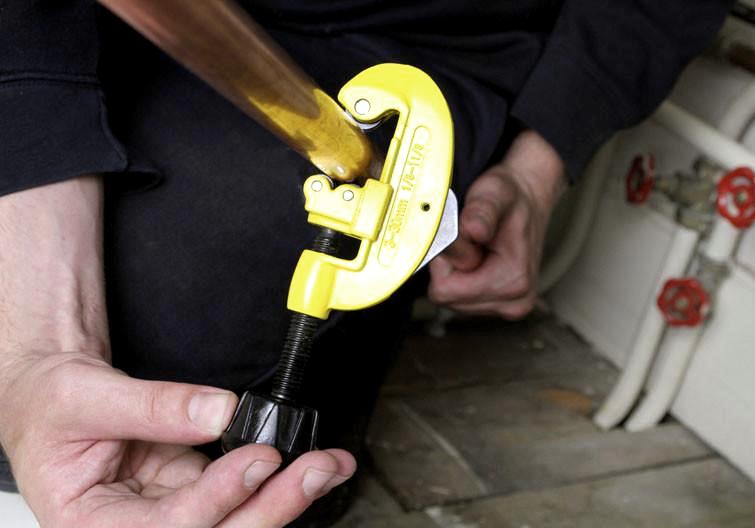

За рязане може да се използва ножовка за метал, дискова електротрион, но най-приемливият инструмент се счита тръборез.

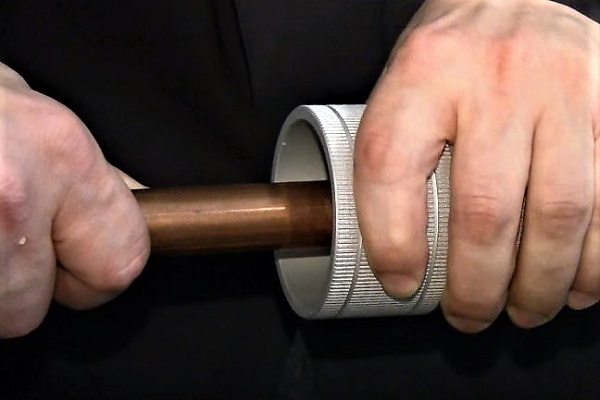

Тръборезите се отличават с това, че правят идеално равен разрез перпендикулярно на посоката на тръбата. Рязането се извършва бързо и внимателно, а равният край на заготовката не изисква допълнителна обработка.

По време на рязане следете, за да не се деформира тръбата – всякакви изпъкналости, пукнатини или вдлъбнатини ще създадат заплаха за херметичността на газопровода.

Огъването може да се извършва по студен и горещ начин. Първият се използва за тънки тръби, най-често използвани в бита, с диаметър до 22 мм. Горещият начин се използва за изделия с голям диаметър. Тръбата се нагрява, като се запълва мястото на огъване с пясък. Това е необходимо, за да няма прегъвания.

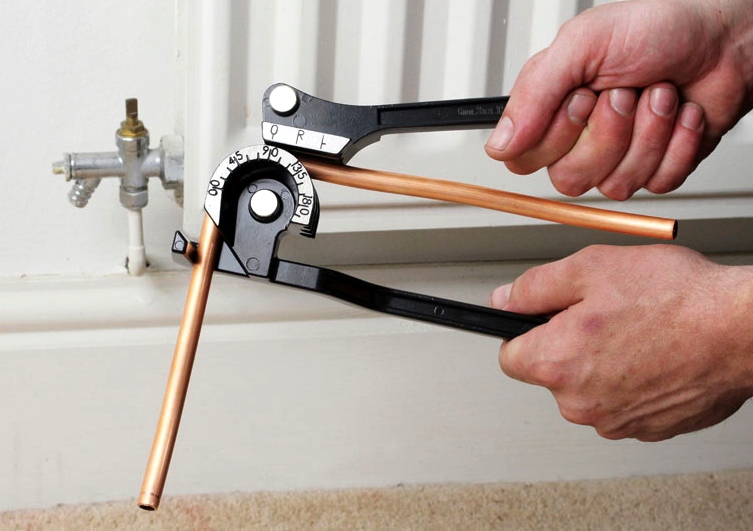

За студено огъване се използват тръбогиби – специални машини. В бита се използват пружинни приспособления, в които първо се вкарват тънки тръби, а след това те внимателно се огъват.

За нагряване опитни майстори използват горелка, ацетилено-кислородна или ацетилено-въздушна. Работната температура е от +650°С. Готовността на медта се определя по оттенъка: щом тя стане тъмночервена на цвят, може да се огъва. Процедурата се извършва бързо, но внимателно.

Начини на свързване: опресоване и запояване

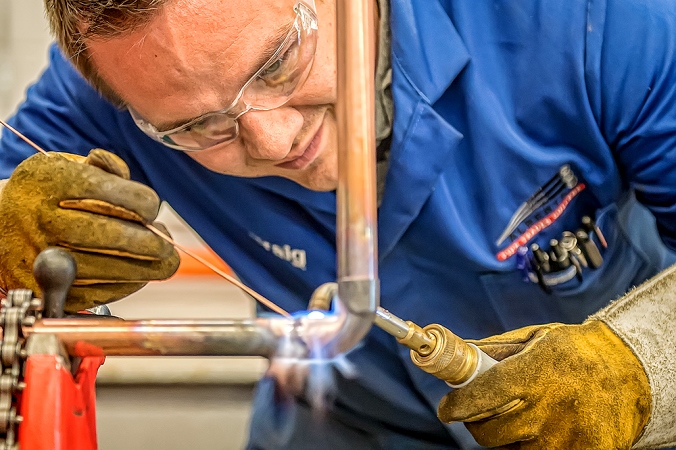

Ако има време, усъвършенствани умения и опит, може да опитате да запоите тръби от мед сами. Този начин е по-продължителен от пресоването, но се отнася към евтините и надеждните.

Запояването трябва да се извършва при определени условия: в проветриваемо помещение, при температура от -10°С до +40°С, а по-добре – при стайна.

Ред на действията:

1. Подготовка на детайлите: рязане и огъване на тръби, при необходимост – развалцоване и калибриране.
2. Почистване на краищата на свързваните отрезки, отстраняване на всякакви дефекти.

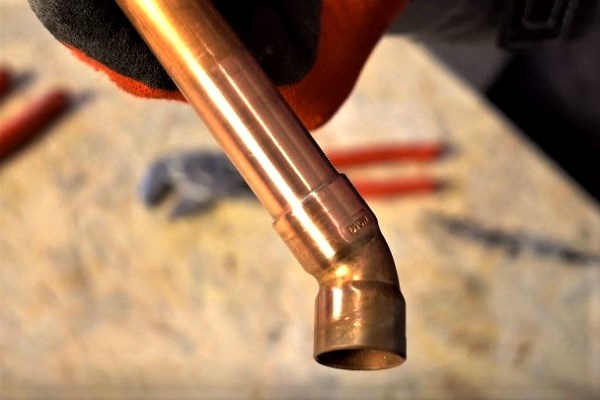

3. Вмъкване на края на една тръба в разширения край на друга.
4. Загряване на участъка за запояване до температурата на топене на спойката.
5. Подаване на спойка в пролуката между две части.
6. Охлаждане на зоната на запояване и почистване на съединението до блясък.

След извършване на запояването се извършва диагностика. Изпитването за херметичност на системата се провежда от специална комисия.

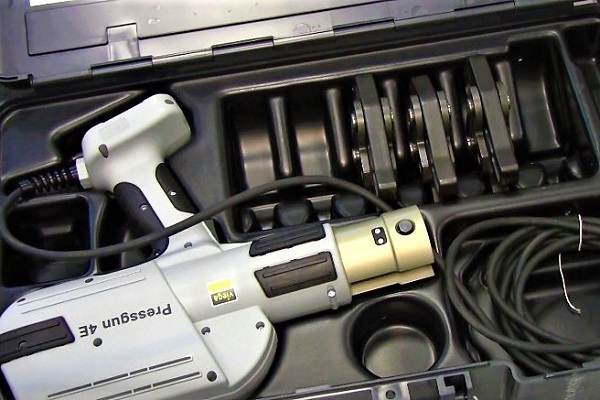

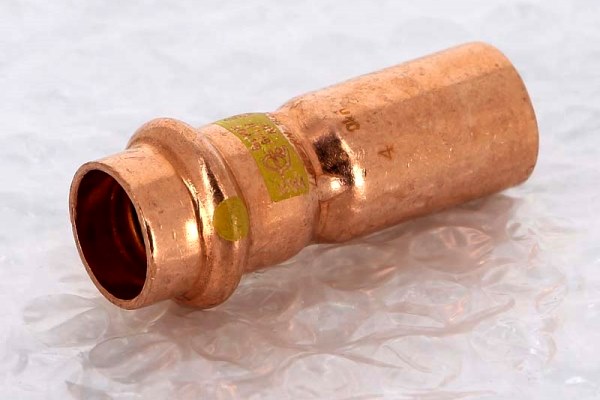

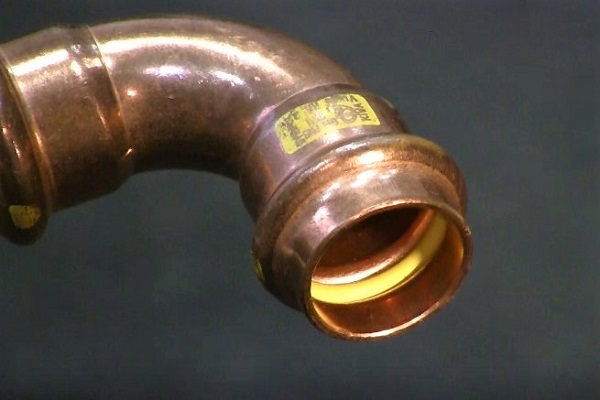

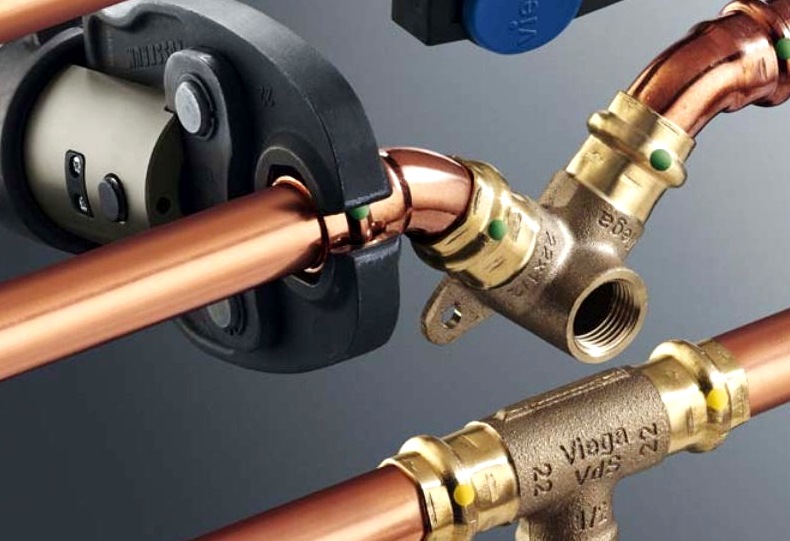

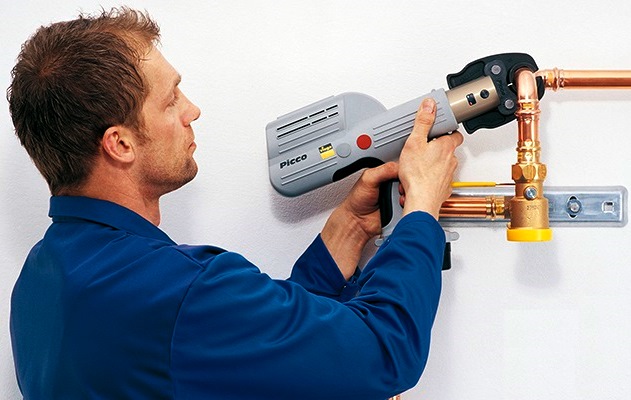

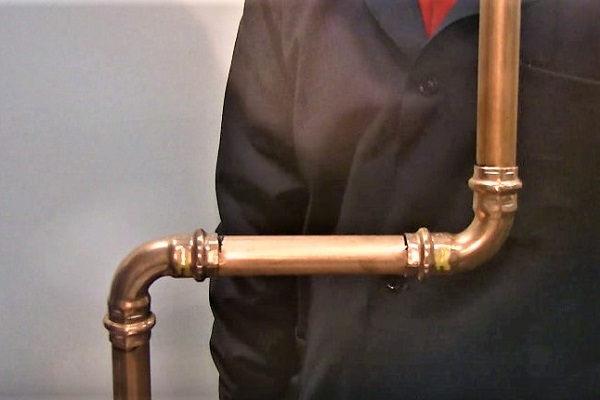

Съединение чрез прес-фитинги е надежден съвременен метод, чието основно предимство е бързата скорост на сглобяване на газопровода.

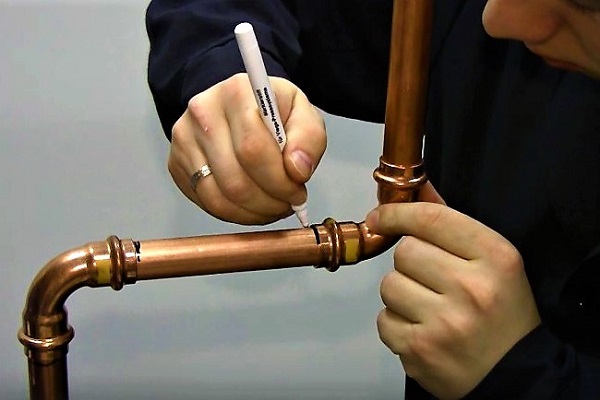

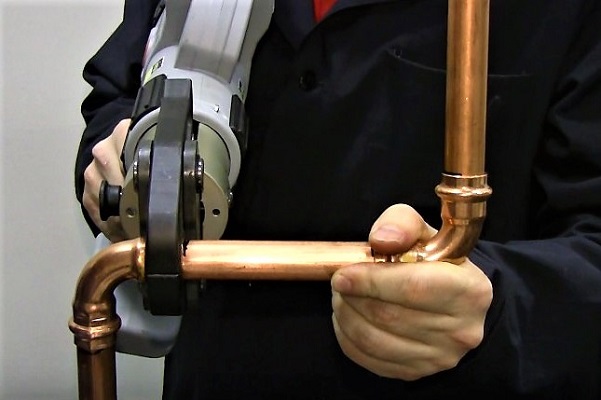

Инструкция за свързване на елементите на тръбопровода чрез пресоване:

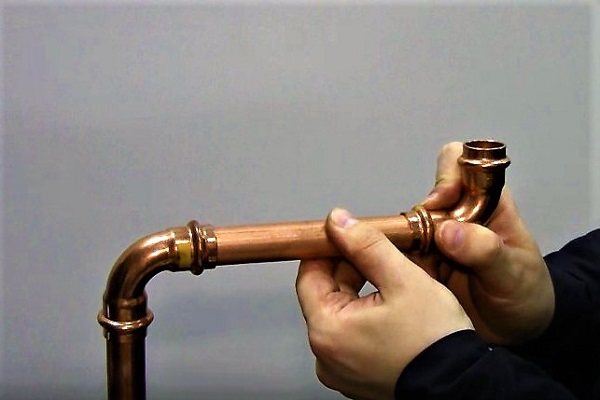

Ако имате опит, при сглобяване на малък фрагмент първо се свързват няколко елемента с фитинги, а след това с един заход се пресоват. Препоръчително е да сглобявате вътрешната газова система на части – първо отделно сложни участъци с голям брой огънати елементи, а след това да ги свързвате помежду им.

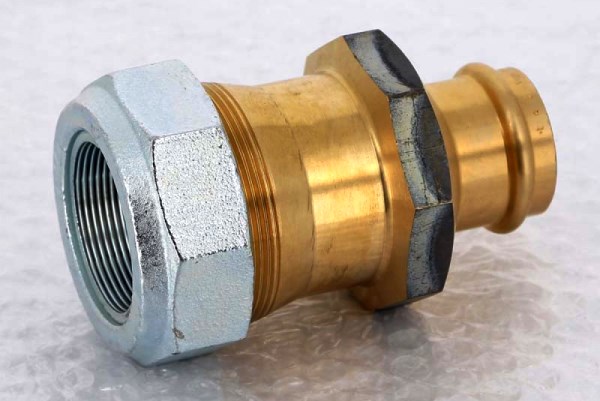

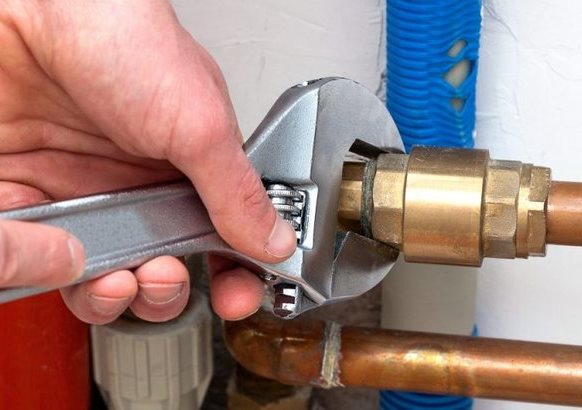

При свързвания на медни тръби се използват също цангови (обжимни) фитинги, които почти не се прилагат при сглобяване на газови магистрали поради не особено високата надеждност на разглобяемия възел. Най-надеждни са признати съединенията, оформени чрез запояване.

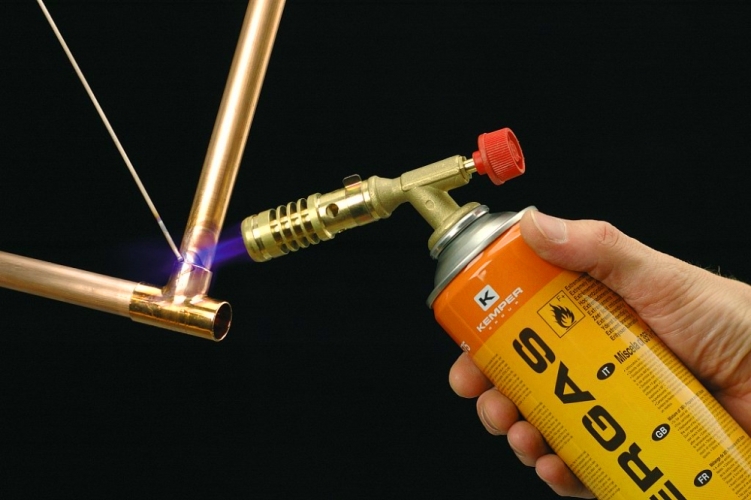

Въпреки това за реализиране на запояване на медни тръби е необходим опит и подходящ инструмент: поялна лампа за нискотемпературно свързване, пропанова или ацетиленова горелка за високотемпературно.

Изводи и полезно видео по темата

Пример за монтаж на меден газопровод в извънградска къща:

Как се извършва пресоване с медни фитинги:

За предимствата на замяната на тръбите с медни:

Домашният газопровод от медни тръби се отличава с надеждност и естетическа привлекателност. Счита се за един от най-добрите варианти за монтаж в частна къща или апартамент. Но, ако планирате да монтирате медна конструкция, не забравяйте за безопасността: ако нямате опит в работата с тръби, по-добре поверете монтажа на специалисти.
