С какво да изолирате газовата тръба навън от конденз: преглед на най-добрите материали и монтажни инструкции

Работните параметри в газовата система се запазват благодарение на цяла поредица от условия, сред които избор на подходящо оборудване и тръбен материал, инсталиране на регулатори, правилно извършен монтаж, спазване на правилата за експлоатация. За стабилизиране на температурата не се полагат специални усилия, а напразно.

Въпреки спазването на всички изисквания за монтаж на газови тръби, не рядко потребителите се сблъскват с отделяне на конденз или замръзване на горивната смес. За да не се случва това, се предприемат мерки за топлоизолация. В тази статия ще разгледаме как да изолираме газова тръба навън, за да функционира системата нормално и дори при силни студове да осигурява топлина в дома. Ще допълним материала с илюстративни снимки и полезни видеа с препоръки за изолация на тръби.

Необходимо ли е да се изолира газопроводът?

Едва ли сте срещали в градски условия изолирани тръби, водещи от газоразпределителните станции към жилищните сгради. Обикновено газопроводът се полага под земята – и тогава се извършва само хидроизолация, без изолация. Или над земята, когато тръбите също се защитават от атмосферни и механични повреди, без да се грижат за тяхната топлоизолация.

В документите информацията за допълнителна изолация също е минимална – и в СНиП 42-01-2002 (общо за системите), и в СНиП 41-03-2003 (за топлоизолация на тръбопроводи).

Пример за уличен тръбопровод с битов газ с ниско налягане, който се подава в жилищни сгради. Външната защита на металните тръби се състои в антикорозионна обработка и нанасяне на сигнална боя.

Отсъствието на топлоизолация се обяснява със свойствата на газа метан, който се подава към градските печки и бойлери. Неговото съдържание в горивната смес достига 70-93%, а температурата на замръзване е -182,5 °C. Това означава, че дори при разреждане на метана с други примеси, той няма да замръзне в зимните условия на северните региони на Русия.

Ако метанът не замръзва, то пропан-бутановата смес, с която се пълнят бутилките и газхолдерите, реагира чувствително на понижаването на температурата. Ето защо собствениците на частни домове трябва или сами, или с помощта на служители от обслужващата организация да изолират участъците от газопровода, които са на открито.

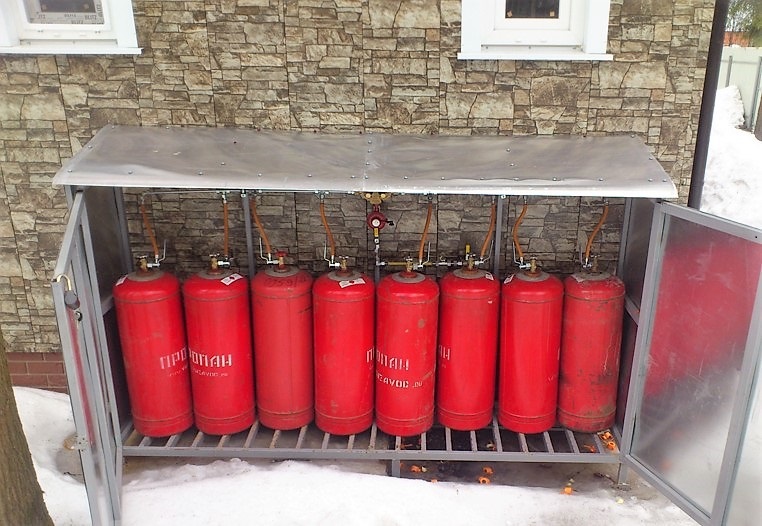

Бутилките с втечнен газ не трябва да се съхраняват в жилищно помещение или зад преградни стени, затова те се поставят на открито, до кухнята, в метален защитен шкаф

Могат да се разграничат три критични участъка, които потенциално се нуждаят от допълнителна топлоизолация:

• участък от тръбата от газовите бутилки до входящия отвор в стената на дома;
• тръбата от сутеренния вход в дома, ако газът се доставя от газахолдера;
• участък от тръбата, разположен в неотопляемо помещение – в студен коридор, килер и др.

Подземният газопровод не изисква допълнителна изолация. Ако го поставят в специален калъф-черупка от пенополиуретан, то това е с цел защита от механични повреди. Сутеренният изход на полиетиленовата тръба от земята се поставя в калъф, който също не се топлоизолира.

Проходът през стената, по правилата, също се извършва в калъф: тръбата се поставя в отрязък от метална тръба с по-голям диаметър, а празнините се запълват с кълчища, смесени с битум. По този начин този малък участък от газопровода вече е изолиран.

Дали в конкретния случай трябва да се изолира газопроводът на открито, решават собствениците на дома. Ако системата за подаване на гориво работи без прекъсвания, то и топлоизолация не е необходима.

Подготовка на тръбите за изолация

Изброените по-горе фрагменти от газопровода, които изискват допълнителна топлоизолация, могат да бъдат стоманени или полиетиленови – следователно материалите за изолация на такива тръби трябва да се подберат най-подходящите. Полиетиленовите тръби е по-добре да се увиват с еластичен листов или лентов материал, а металните – с нагревателен кабел или да се поставят вътре в ПП-черупка.

Във всеки случай, преди изолацията на газопровода е необходимо да се подготви. Препоръчителната температура на въздуха за извършване на монтажните работи е +10 °C, затова е по-добре дейностите да се отложат до топлия сезон.

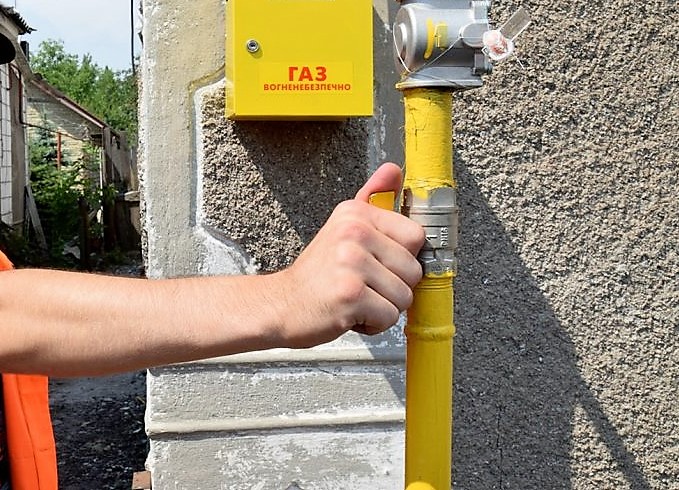

Преди началото на работите трябва да се изключи системата за подаване на газ, а след приключване на дейностите по изолация да се извърши пуск не по-рано от 24 часа.

Изолираната повърхност трябва внимателно да се почисти от прах, мръсотия, мазнини, полепнали улични отпадъци. Препоръчваме да използвате специален почистващ препарат-разредител на основата на етилацетат. Ако топлоизолацията се планира да се залепва върху боядисана повърхност, трябва да се уверите в достатъчна адхезия.

Полезни съвети, които ще ви бъдат полезни по време на монтажа на тръбната изолация:

• ако планирате да използвате изолиращи тройници, ъгли и отклонения, първо ги фиксирайте, а след това изолирайте правите участъци;
• имайте предвид, че лепилото, ако се използва, трябва да се нанася и върху повърхността, и върху изолацията, а при залепване на краищата – и върху краищата, и на около 2 cm върху вътрешната повърхност на топлоизолацията;
• разтягайте изолацията при монтажа, като вземате предвид линейното разширение на тръбите;
• за придаване на цялостен външен вид разполагайте всички шевове от страна на стената.

Препоръчваме предварително да подготвите и комплект инструменти: четка за лепило, канцеларски нож, пергел, ножици, пробойници, стусло, линийка, ролетка, маркер. За шпакловъчни работи ще ви бъде полезен шпател.

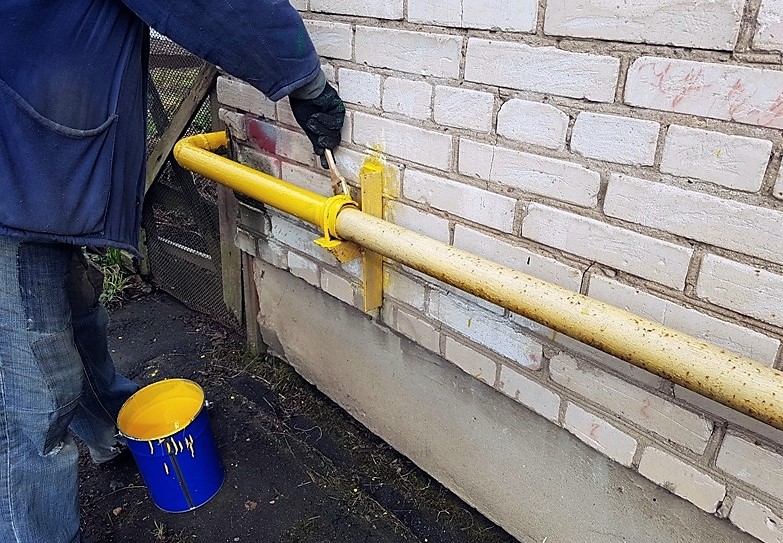

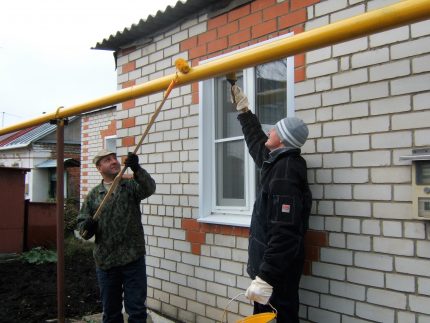

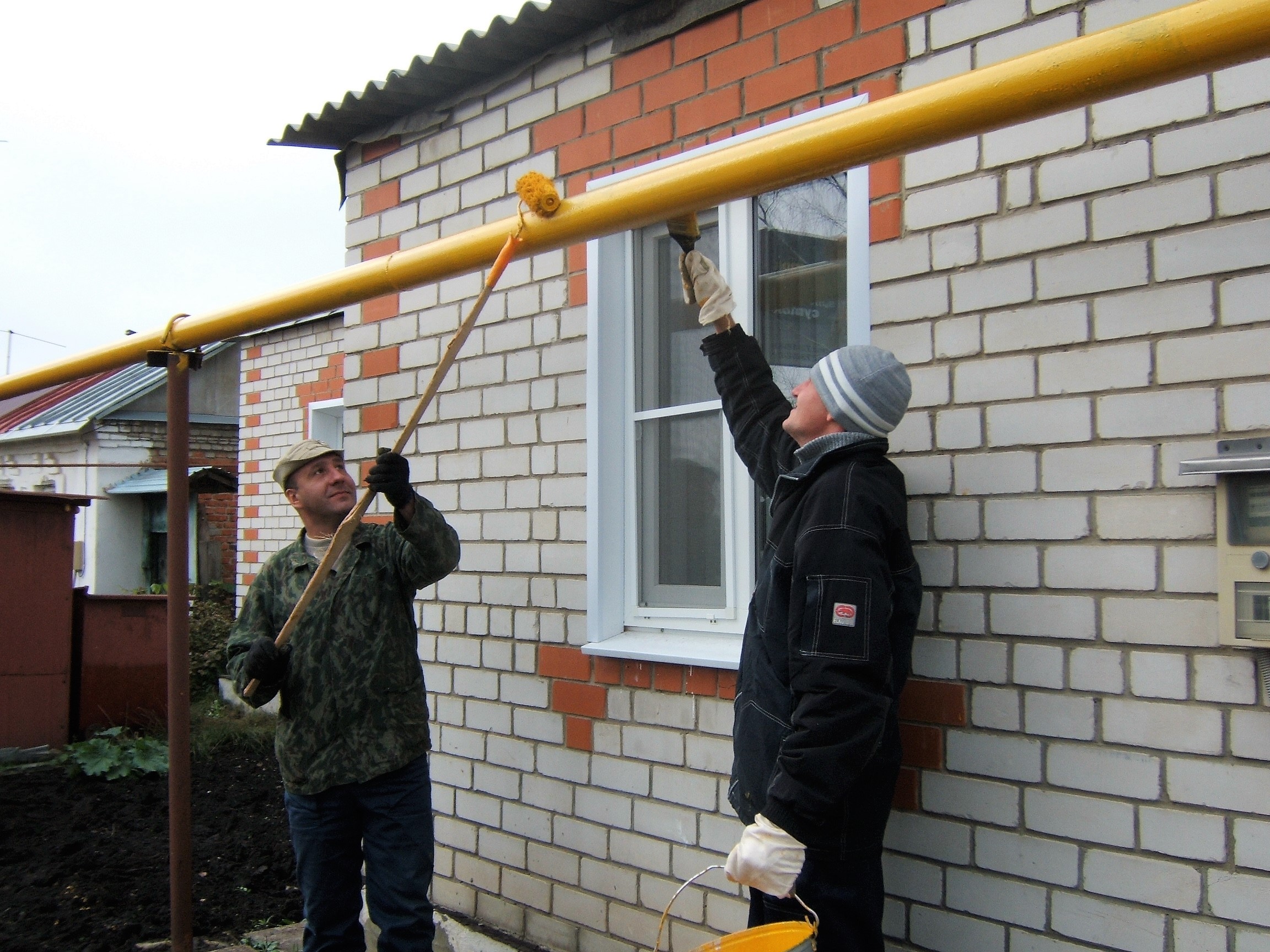

За обработка на металната тръба с антикорозионен състав – а това е необходима стъпка преди поставянето на корпуса или полиуретановата «шуба» – пригответе малка плоска четка

Преди закрепването на саморегулиращия кабел стоманената тръба също се покрива със защитна боя на 2 слоя и се извършва заземяване.

Популярни видове материали + инструкции

Нека разгледаме видовете изолации, които е по-целесъобразно да се използват в съвременни условия. Няма смисъл да увивате тръбите със стъклена вата или да ги покривате с пенопласт, ако съществуват ефективни материали на основата на експандиран полистирол или полиуретан. Освен това освен прави участъци можете да закупите и готови формовани елементи – тройници, отклонения, ъгли.

Няколко полезни препоръки на тема как и с какво да изолирате газовата тръба от конденз, ще ви помогнат самостоятелно да отстраните аварийната ситуация и да запазите функционирането на газопровода до пристигането на специалисти.

Вариант #1 — топлоизолация на основата на минерална вата

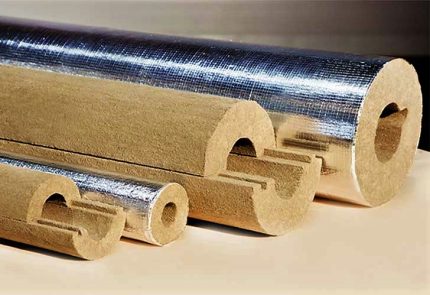

Често за изолация на тръбопроводи се използват евтини цилиндри от минерална вата, обикновени или фолирани. Към предимствата на изолацията се отнасят незапалимост, екологичност, биологична устойчивост, бърз и лесен монтаж, отлични топлоизолационни свойства.

Основният минус – страх от влага. Ако вътре в цилиндъра попадне вода, материалът се разрушава, а под него върху металните тръби се образува ръжда.

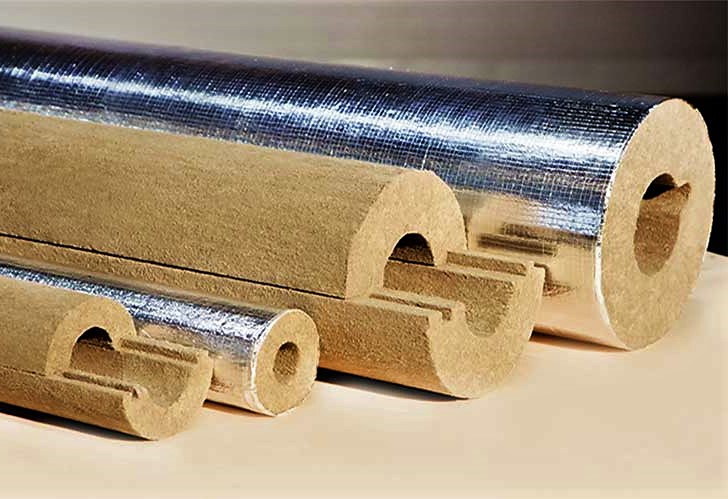

Цилиндрите от базалтова вата се произвеждат в различни типоразмери: те се различават по дължина, дебелина и диаметър. Заводските изделия отговарят на изискванията на ГОСТ 23208-83

Некашираните, тоест непокрити с фолио, цилиндри не могат да се използват във влажна среда, следователно за топлоизолация на газопровода на открито не са подходящи. Те могат да се прилагат в сухи затворени неотопляеми помещения, температурата в които през зимата пада под 0 °C.

С изискванията към монтажа и експлоатацията на изолацията от минерална вата можете да се запознаете в СНиП 41-03-2003, разработен вместо СНиП 2.04.14-88.

Правила за изолация:

• Започнете закрепването на елементите по-добре от фланцовите съединения.
• Фиксирането на цилиндрите се извършва с помощта на бандажи, опаковъчни и алуминиеви ленти.
• Неламинарите изделия трябва да се увият с армирана лента. Същата се използва, ако е повреден горният слой на фолираните цилиндри.
• Ако се забележи, че под изолацията е проникнала влага, тя трябва да се замени.

Преди монтажните работи стоманените тръби трябва задължително да се обработят, за да се предотврати появата на корозия. Но е по-добре, ако е възможно, да се откажете от използването на минерална вата и да изберете влагоустойчив изолационен материал.

Вариант #2 — обвивка от ЕПС и ППУ

Твърдите обвивки от пенополиуретан и пенополистирол, както и базалтовата обвивка, се използват активно. Те притежават всички предимства на минералната вата, освен това практически не попиват влага.

Те могат да се използват както на закрито, така и на открито, а основните условия за дълъг експлоатационен живот са спазване на правилата за монтаж и херметичност.

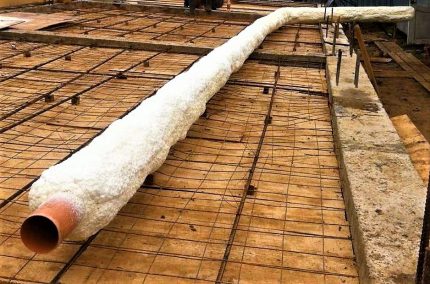

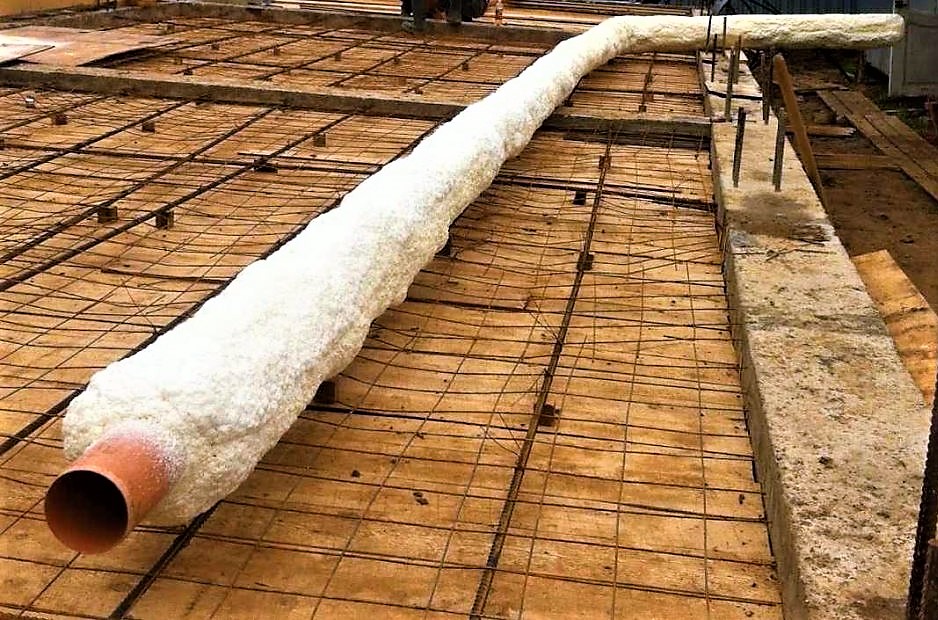

Освен твърдата обвивка се използва и напръскваният аналог, който се нанася чрез пръскане. В резултат на това повърхността на тръбата се покрива с плътен херметичен слой, който не пропуска влага и слънчеви лъчи.

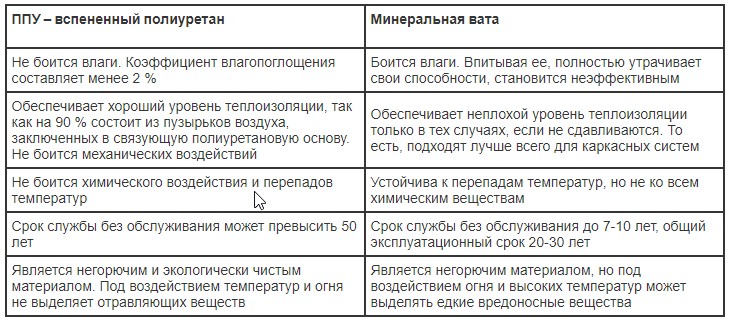

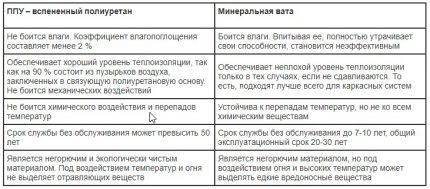

По технически характеристики минералната вата отстъпва на топлоизолацията от ППУ, резултатите от сравнението са показани в таблицата:

Може да се направи извод, че главните недостатъци на базалтовата вата са хидрофобност, намаляване на качеството на топлоизолация при притискане и относително кратък експлоатационен живот.

Изделията обикновено се състоят от две равностойни половини, които при монтажа се съединяват по принципа «шип-канал». За постигане на максимална херметичност шевовете и съединенията се залепват с фолирана лента. Но твърдата обвивка не е подходяща за изолация на фитинги – ще се наложи използването на други материали.

Важно е тръбата да е абсолютно суха преди монтажа! Дори малка влажност може да предизвика парников ефект и развитие на корозия.

Вариант #3 — полиетиленова «шуба» Thermaflex

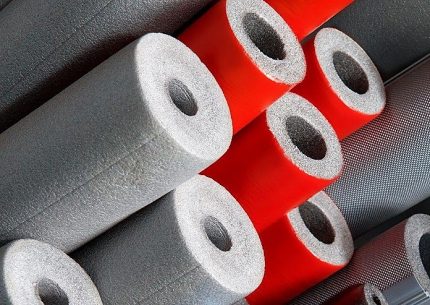

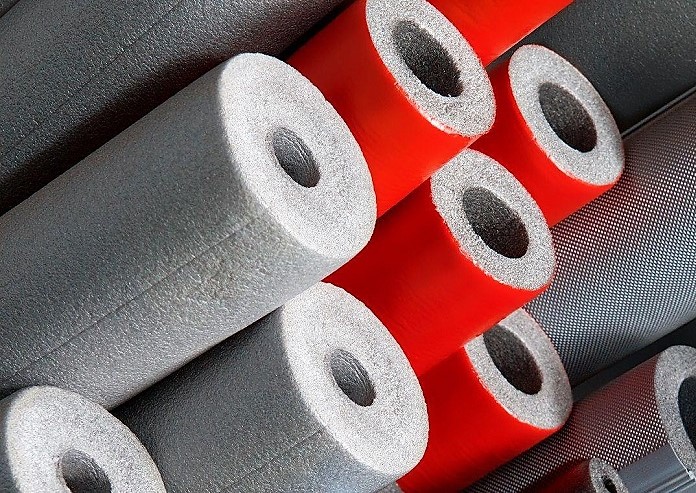

Продукцията на Термафлекс получи разпространение благодарение на универсалността, добрите топлоизолационни свойства, лекотата, простотата на фиксиране. Това е топлоизолация под формата на тръби с клетъчна структура, изработени от полиолефин или полиетилен. Подходяща е за всякакви видове тръби, включително и газови.

Водоустойчивият материал се отличава с устойчивост на износване, дълготрайност, устойчивост на агресивни среди, прилага се за изолация на повърхности с голям диапазон на температура – от -80 °С до +95 °С.

Освен тръбен и листов материал, производителят предлага няколко вида лепило за закрепване към тръби, полимерна и алуминиева лента, термолента, почистващ препарат, клипси и подвески.

Инструкция за употреба:

• Разрежете правия фрагмент от тръбния материал по технологичния шев по цялата дължина, като се стараете да държите ножа перпендикулярно спрямо повърхността.
• Наденеете изолацията на тръбата така че разрезаните ръбове да не се допират.
• Нанесете лепило върху разреза, прилежащите части на тръбопровода и вътрешната страна на топлоизолацията – това е необходимо, за да не се измества елементът.
• Изчакайте няколко минути, докато лепилото изсъхне (от 2 до 12, в зависимост от температурата на тръбата);
• Свържете краищата по линията на разреза, внимателно, по посока от краищата към средата.
• За по-голяма надеждност използвайте клипси, като ги разполагате по шева на интервал от 20 см.

Преди залепването на следващия фрагмент обработете с лепило и челната част, включително повърхността на тръбата. След 24 часа свалете клипсите, а всички шевове залепете с тиксо.

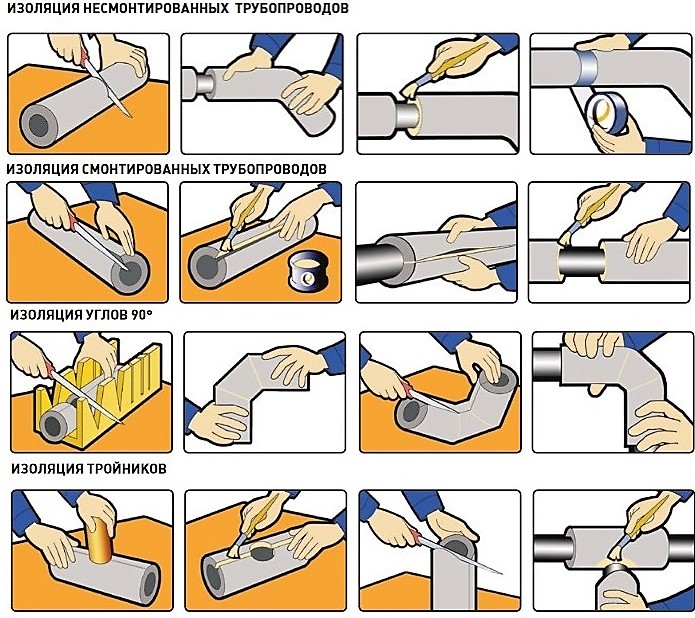

Ръководство за изолация на различни видове изолация – прави отрези за немонтирани и монтирани тръби, а също така прави ъгли и тройници

Тръбният Thermaflex е предназначен за изолация на газопроводи с диаметър до 159 мм, ако тръбата или фасонният елемент са по-широки, препоръчваме да използвате листов материал.

Излишъците от материал никога няма да се изгубят: наред с газовите тръби с него можете да топлоизолирате тръбопроводи за студена и топла вода, канализация, резервоари.

Вариант #4 — саморегулиращ се нагревателен кабел

Греещите кабели се използват за защита на тръбопроводи от замръзване или поддържане на необходимата температура.

Собствениците на частни домове, които страдат от образуване на конденз и замръзване на горивото през студения сезон, дават положителни отзиви за експлоатацията на саморегулиращия се кабел – той наистина помага да забравите за неприятностите, свързани с използването на синьото гориво.

Саморегулиращите се кабели се ценят и за икономия на електроенергия: когато температурата на тръбопровода се повиши, те намаляват отделянето на топлина. Освен това кабелите не прегарят и не прегряват.

Няма ограничения за употреба: кабелът се използва за медни, стоманени, композитни тръби, с резба и без резба. Ако за монтаж върху пластмаса допълнително се фиксира алуминиева термолента, то за стоманени газови тръби тя не е необходима.

Кабелът се полага по два начина:

• Протягане на 2 или повече успоредни прави линии по цялата дължина на тръбопровода. За газова тръба 50 мм са достатъчни 2 отреза.
• Навиване на кабела спираловидно по цялата тръба, включително тройници и отклонения.

За защита и на тръбата, и на кабела отгоре се поставя топлоизолация на един слой, за предпочитане полимерна. Ако се използва битумна или съдържаща разтворител изолация, вместо обикновен трябва да се закупи кабел с флуорополимерна обвивка – това е важно!

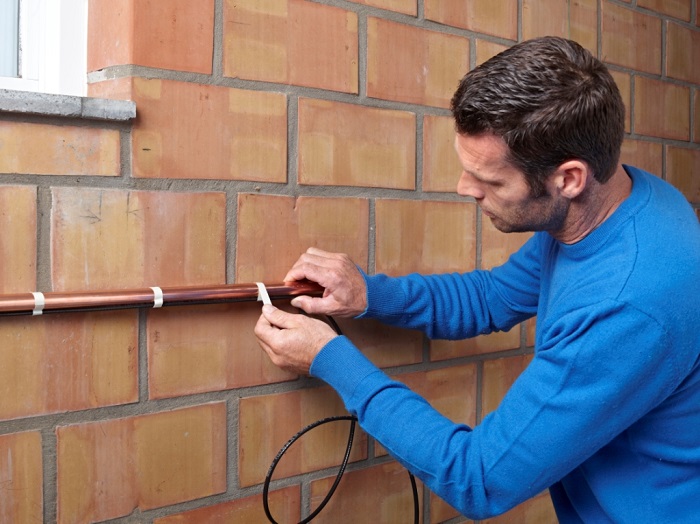

Редът на монтаж е прост: кабелът се закрепва на предварително подготвена повърхност на газопровода по един от посочените начини, отгоре се поставя изолация, фиксира се с лепенка или термолента. След това се свързва към мрежата с помощта на преходна муфа. Препоръчваме да разгледате подробния инструктаж за монтаж на кабела.

Изводи и полезно видео по темата

Начини за монтаж на нагревателен кабел:

Един от вариантите за закрепване на ППУ обвивка:

Как да изолираме с Енергофлекс съединенията на тръбите:

Изолиране с листов каучуков материал:

Както виждате, материалите и начините за изолиране на газови тръби в частен дом могат да бъдат различни. Техният избор зависи от конкретните условия: местоположение и размери на газопровода, технически характеристики, цена. Всички изброени в статията материали са универсални, т.е. могат да се използват за топлоизолация на всякакви тръбни комуникации.

Въпреки простотата на монтажа на изолациите, препоръчваме предварително да се консултирате със специалист от газовата служба, за да избегнете както грешен избор на материал, така и глоби от страна на обслужващата организация.

Наскоро се занимавахте с изолиране на тръба и искате да разкажете за своя опит на други потребители? Пишете своите препоръки, добавяйте снимки на готовата работа, участвайте в обсъжданията – формата за коментари се намира по-долу.

Ако имате въпроси по темата на гореизложения материал, задайте ги на нашите експерти в блока за обратна връзка.
