Монтаж на медни отоплителни тръби: особености на технологията за изпълнение на работите

Въпреки появата на пазара на евтини и практични материали, медните тръби все още успешно се използват за сглобяване на вътрешни разводки на отоплителните кръгове. Но медта е скъп материал, затова монтажът на медни тръби за отопление трябва да се извършва, след като внимателно са проучени нормите и правилата.

Ефективността на работа на готовата система зависи както от качеството на оборудването, така и от майсторството на изпълнение на съединенията.

Нека заедно разгледаме особеностите на медните тръбопроводи за отопление и технологията на техния монтаж.

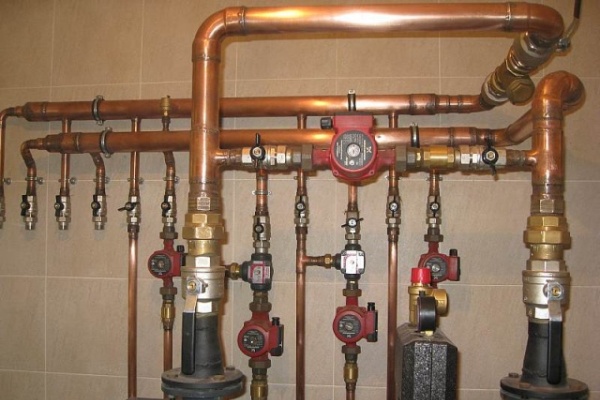

Отличия на медните тръбопроводи за отопление

Медта притежава цял комплекс от положителни качества, благодарение на които изгодно се откроява на фона на останалите материали. Ако строителният проект позволява използването на такива скъпи елементи, то за вътрешната разводка на отоплителната система трябва да се закупи комплект медни тръби и фитинги в количеството, заложено в сметата.

Плюсове на медните тръбопроводи:

• способността на метала да се разширява позволява лесно да понася високата температура на топлоносителя, резките скокове на температурата и дори замръзването на водата;
• по същата причина медта отлично издържа на колебания на налягането в мрежата, както и на възможни хидроудари;
• червеникавият метал притежава устойчивост на твърда вода, съдържаща чужди примеси – варовик, хлор и др.;
• материалът не притежава идеална гладкост на вътрешните стени, но ниската степен на грапавост предпазва от образуване на варовит налеп и създава незначително съпротивление на движението на топлоносителя;
• медта е известна с това, че се противопоставя на развитието на болестотворни бактерии и образуването на мухъл;
• съчетанието на здравина и мекота позволява създаването на тръбопроводи с различна конструкция;

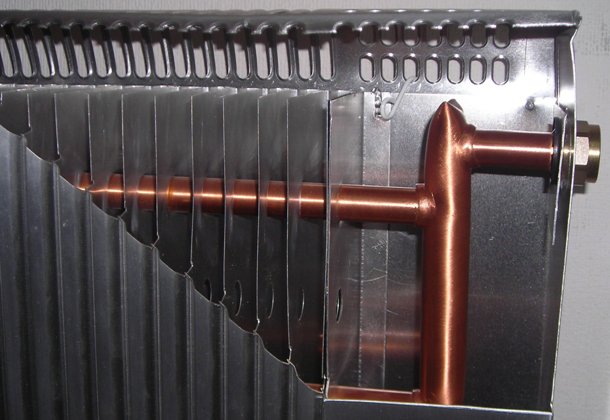

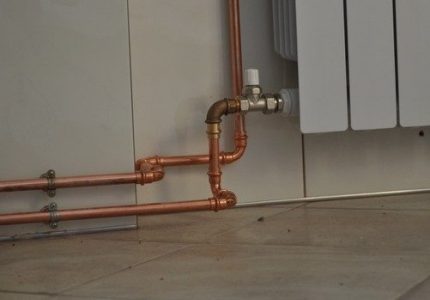

• в някои случаи отоплителната разводка изпълнява декоративна функция, въпреки че за оформлението на помещенията се препоръчват по-безопасни медни контури за студена вода или газопровод.

За да не се отлагат чужди включвания по тръбите и да не намаляват функционалността, към топлоносителя се поставят специални изисквания: водата трябва да бъде чиста, филтрирана.

Но и при медните тръби има своите недостатъци, основният от които е високата цена. Ако вземем за сравнение две метрови тръби с диаметър 26 мм от металопластик и мед, то първата ще струва 1,47 €, а втората – 4,86 €. Оказва се, че медната разводка ще излезе повече от 3 пъти по-скъпо.

Когато използвате метални тръби за изграждане на отоплителни кръгове, не трябва да забравяте, че те могат да се нагреят до 70-80 °C, като по този начин представляват заплаха за здравето на обитателите.

Медта е избирателна по отношение на други метали, затова фитингите трябва да се подбират внимателно. Алуминиевите, дуралуминиевите или стоманените части предизвикват електрохимична реакция и бърза корозия.

Затова обикновено се използват или оригинални медни съединителни елементи, или месингови, бронзови, хромирани или никелирани. Калай или спойка ПОС се прилагат само в процеса на запояване.

Нормативни изисквания към тръбите

Ако медта като материал напълно ви устройва и цената на изделията не ви смущава, е необходимо да проверите съответствието на всички компоненти на системата с държавните стандарти.

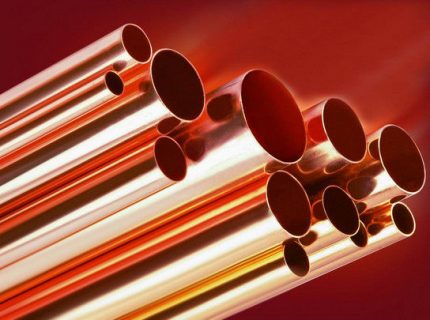

Информация за нормите за производство на тръби може да се намери в ГОСТ Р 52318–2005 «Тръби медни…», където са изброени изискванията към изделията от мед за системи за студено водоснабдяване (СВС), топло водоснабдяване (ТВС), подаване на газ, както и за парно и водно отопление.

Също така ще ви бъдат полезни документите, регламентиращи монтажа на разпределителната мрежа – СТО НП «АВОК» 6.3.1–2007 «Тръбопроводи от медни тръби…» и СП 40–108–2004 «Проектиране и монтаж…». По отделни точки са разпределени изискванията към сортамента на изделията, състава на топлоносителя, характеристиките на тръбите.

Данните от таблиците и графиките ще помогнат при избора на спойки. Полезен може да се окаже материалът за антикорозионна защита, ремонтни работи и начини на изчисление.

Технологии и правила за изпълнение на монтажа

За начало нека разгледаме общите правила, отнасящи се до монтажа на медни тръбопроводи. Както е известно, металът е отличен проводник. За да се осигури защита от блуждаещи токове, както и да се намали рискът от възникване на корозия, могат да се използват изделия с полимерна обвивка.

В частната практика доста рядко, но в промишлеността все още се използва сглобяване на тръбопроводи от стомана и мед. В този случай се препоръчва стоманата да се използва за щрангове, а медта – за разводка, тоест стоманените изделия по потока на топлоносителя трябва да бъдат на първа позиция. Съединителите от магнезий са задължителни.

Съществуват няколко начина за свързване на изделията, изборът на всеки от тях зависи от конкретната ситуация:

• капилярно запояване с припой;
• компресионни фитинги;
• пресовани фитинги;
• резбов монтаж.

Последният начин практически не се използва, защото е загубил своята актуалност. Запояването и обтискането се различават по степен на трудоемкост, техника на изпълнение, наличие на различни инструменти, но са еднакво търсени. Нека разгледаме три популярни технологии за изграждане на тръбопроводи.

Как да свържем тръбите чрез капилярно запояване?

Запояването отнема повече време, но изпълнените съединения се отличават с якост и херметичност. Най-добрият вариант за решаване на битови задачи е използването на мек припой. Работната температура при това не надвишава 250 °С.

Използването на твърд припой увеличава якостта, но за работите ще е необходимо скъпо оборудване и специални условия, тъй като процесът на запояване протича при температура над 700 °С.

Чрез запояване се създават неразглобяеми съединения, които се изпълняват или чрез разтръбен начин, или с помощта на фитинги. При разтръбената технология единият край на тръбата трябва да се разшири така, че при съединяването на елементите между стените им да се образува пролука с ширина 0,2-0,3 мм.

Тя се запълва с припой, след което се създава херметична връзка. Но нека разгледаме по-подробно запояването с фитинг, което е най-популярно сред монтажниците.

Материали и инструменти за работа

Необходимо е да се подготвят медни тръби и фитинги, но не какъвто и да е вид, а специално предназначен за запояване.

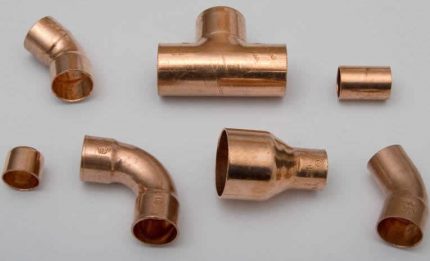

Съединителите и преходниците за запояване се отличават с гладка повърхност и липса на допълнителни канали, гайки, пръстени и т.н. Те могат да имат права, ъглова, кръстовидна форма – в зависимост от предназначението.

Инструменти за изпълнение на работите:

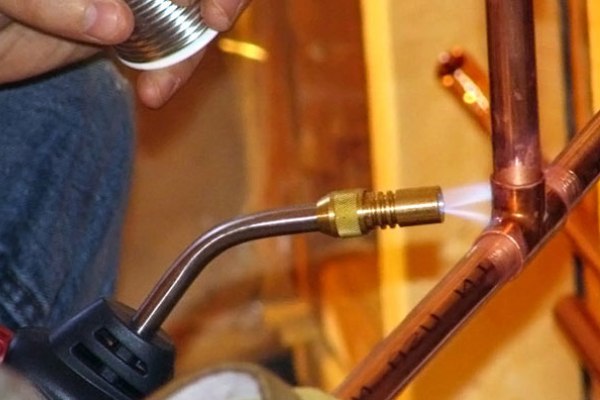

• газова горелка – достатъчно е пропанова;

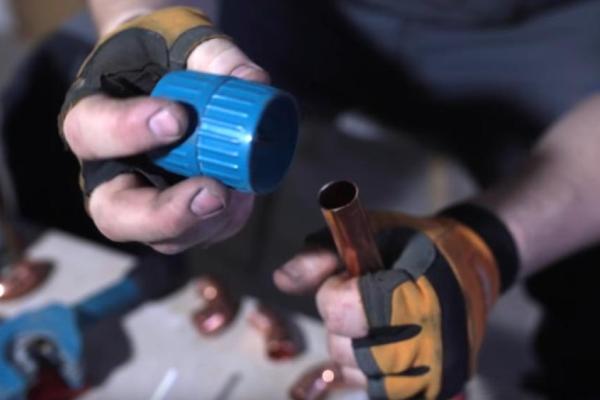

• разширител за тръби (калибратор);

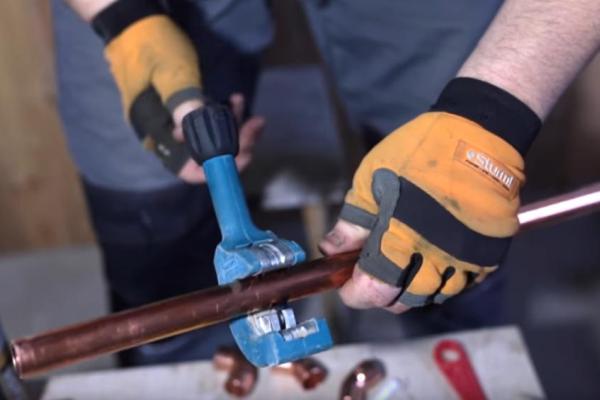

• тръборез, тъй като ножиците за метал деформират формата на тръбата;

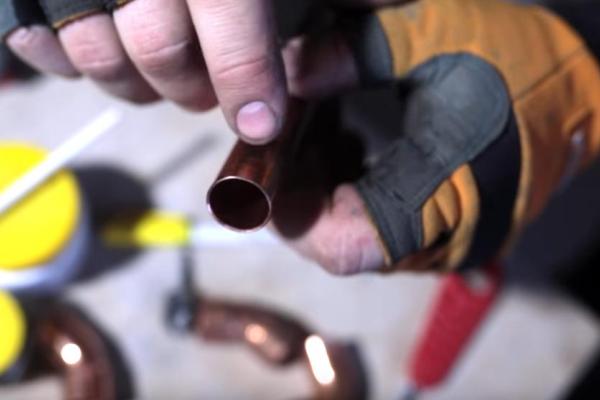

• фаскоотстранител;

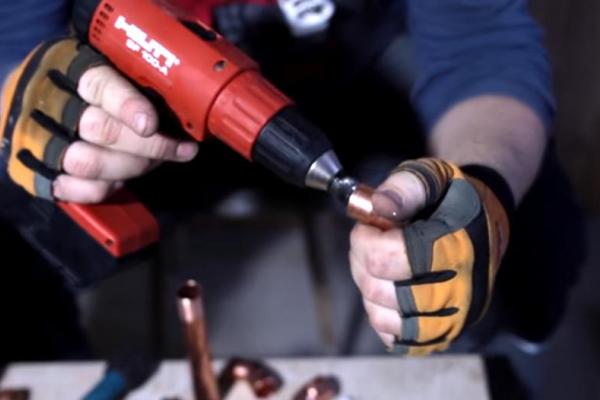

• приспособления за почистване и полиране (фина шкурка, четки, кърпички).

При избора на припой е по-добре да се спрете на вариант с калаена основа. Освен калай, в състава на припоя може да влиза бисмут или сребро. Този вид е добър с това, че неговата температура на топене е много по-ниска от тази на изделията от мед.

Повече за припоите за запояване на медни тръби можете да прочетете в този материал.

В процеса на запояване припоят ще приеме течно състояние и ще може херметично да запълни свързващата пролука, докато медните елементи няма да реагират на високата температура.

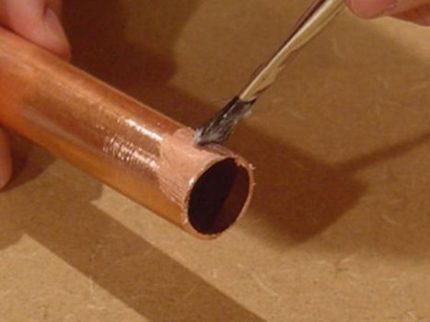

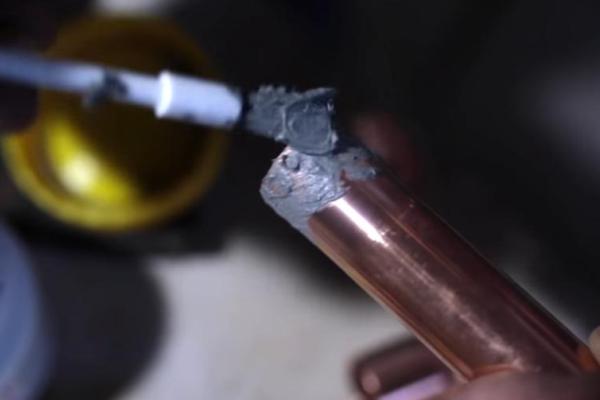

Освен припой е необходим флюс. Това е своеобразна смазка за частите на елементите, които трябва да се съединят. Флюсът се нанася внимателно с четка върху повърхността на тръбите и фитингите.

За удобство при извършване на монтажни работи могат да се използват специални фитинги за нискотемпературно запояване. Те се отличават с това, че в краищата имат тясна канавка, запълнена с припой.

Нискотемпературното (меко) запояване е характерно за битови работи, а в производството се прилага високотемпературно (твърдо). Твърдият вид се използва и при свързване на тръбички на системи за климатизация и хладилни инсталации.

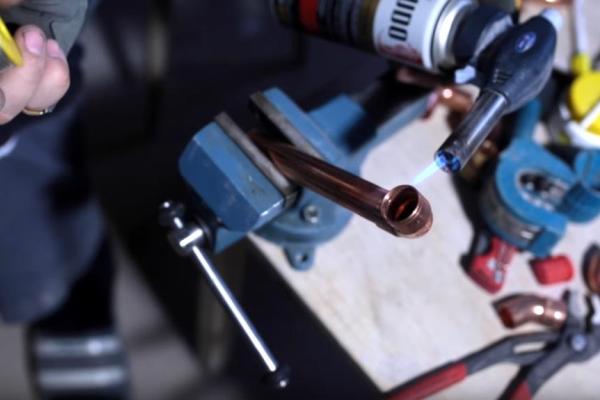

Описание на процеса на запояване

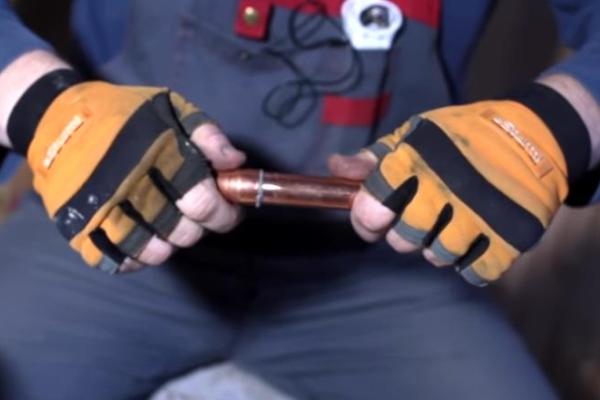

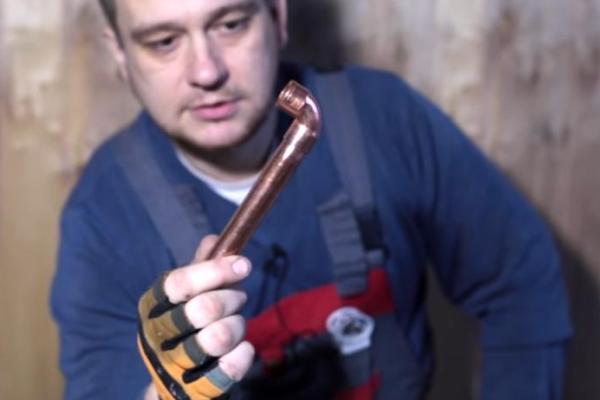

Медта е пластичен материал, с нея се работи лесно, но при липса на опит е по-добре първо да се упражните върху ненужни отрязъци от тръби.

На съединението трябва да се даде да изстине, а след това старателно да се измие мястото на съединението с чиста вода. Ако не се отстранят остатъците от припой, с времето те ще предизвикат корозия. Ускоряването на процеса на охлаждане със студен въздух или вода не се препоръчва, при естествени условия съединението се охлажда за 7-10 минути.

Препоръчваме ви също да се запознаете с поетапната инструкция за запояване на медни тръби. Повече информация – четете тук.

Спазване на предпазните мерки

Запояването, за разлика от кримповите методи на свързване, е опасна дейност, при която е необходимо да се използват защитни средства. Освен работно облекло от плътен материал, е необходимо да се облекат ръкавици, както и очила със специални стъкла или пластмаса.

Манипулациите с горелката изискват внимание, акуратност и професионализъм. Инструментът трябва да бъде изправен, а горивото – подходящо по състав. По-добре е да се използват устройства с удобно пиезозапалване.

Някои видове спойки съдържат флуор и кадмий, а при нагряване на флюса също се отделят вредни съединения, поради което по време на работа е необходимо да се държи прозорецът отворен.

Инструкции за монтаж с помощта на фитинги

Съществуват два типа кримпови фитинги – така наречените пресовъчни и компресионни. Те създават абсолютно различни съединения, поради което преди започване на работа трябва да решите, какви съединения искате да видите: неразглобяеми или условно разглобяеми.

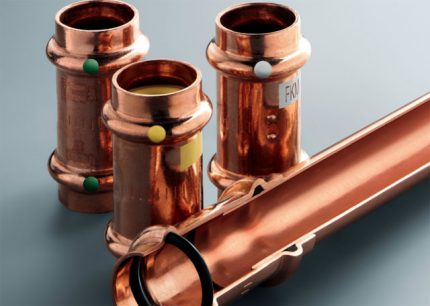

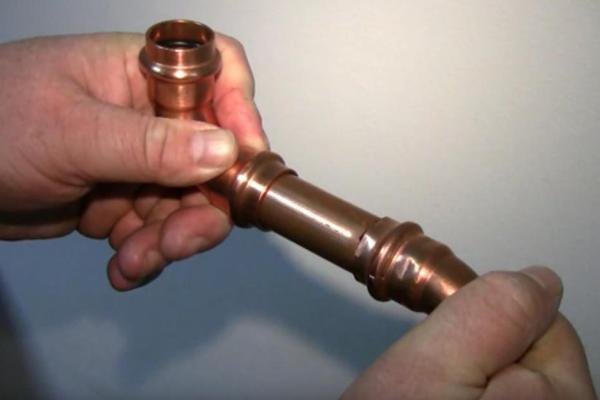

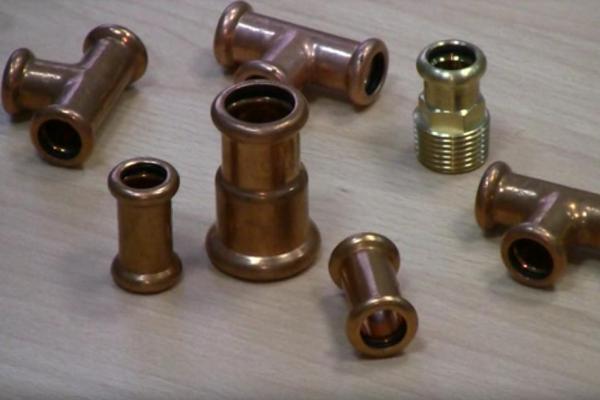

Елементите за пресоване приличат на фитинги за запояване, но по краищата имат плитки вдлъбнатини с уплътнителни уплътнения. С помощта на специални прес-клещи, които имат комплект накрайници за различен диаметър, се извършва пресоването.

В резултат на това се създава херметично неразглобяемо съединение, което не може да се ремонтира, а в случай на авария може само да се замени.

В магазина могат да се видят еднакви на пръв поглед части, но те се различават по характеристики (състав, дебелина на стената и др.). Фитингите за отопление са маркирани с маркировка в зелен цвят.

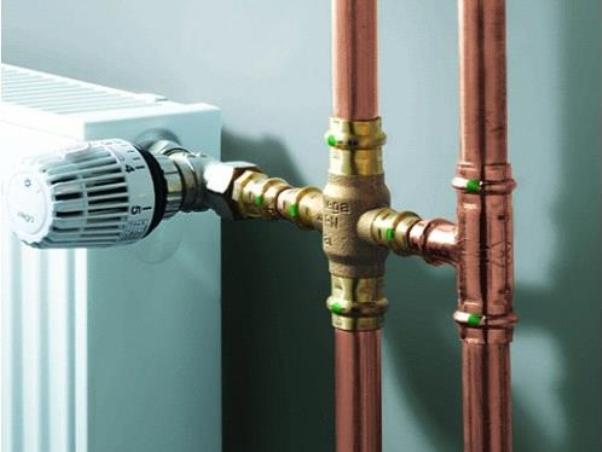

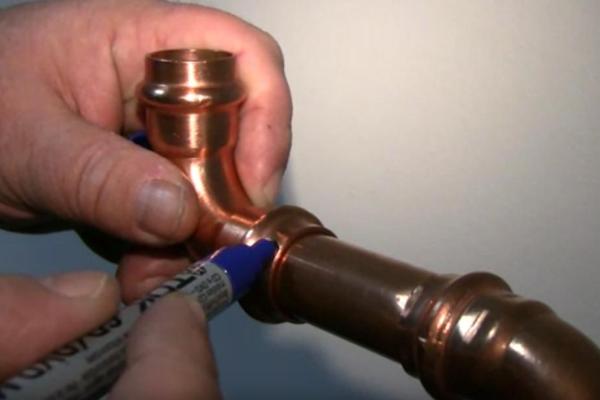

Пресоването създава здраво, надеждно съединение на частите, като запазва геометрията на тръбите и не деформира съединителните елементи. Съществува нюанс при пресоване на „меки“ медни изделия: преди операцията вътре в тръбата се поставя опорна втулка, която противодейства на деформацията на податливия материал.

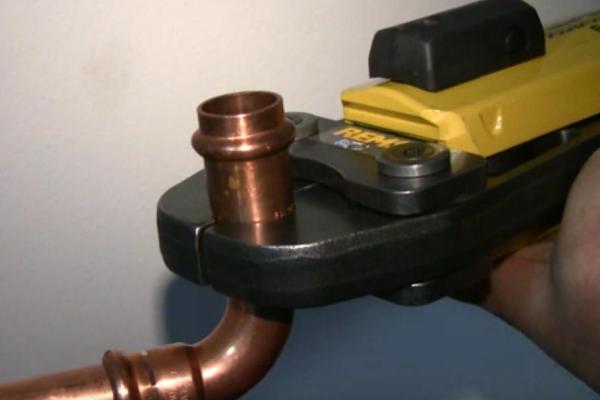

Процесът на пресоване е прост и не отнема много време. От инструментите е необходим стандартен комплект за рязане и обработка на тръби, както и прес-клещи с подходящ накрайник.

Пресоването се смята за надежден метод. Ако се планира топлоизолация на медните тръби, може да се използват изолационни тръби, които лесно се поставят дори върху извити конструкции. След пресоването готовата отоплителна мрежа може да се скрие в канали, да се покрие с декоративна облицовка и да се залее с циментов разтвор.

Вторият вид фитинги са компресионните. Те се различават по конструкцията и процеса на монтаж.

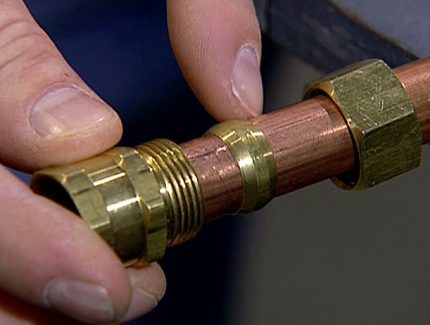

Компресионният фитинг за медни тръби е сглобяемо устройство, състоящо се от три части: месингов или меден корпус, обтегателен пръстен, наричан още цанга, и гайка

Редът на обтягане е следният:

• върху подготвения край на тръбата свободно се поставя гайка;
• след това се поставя цангата;
• на последно място се поставя корпусът на фитинга до упор;
• гайката се затяга ръчно по резбата, като едновременно притиска разрязания пръстен;
• съединението се затегля с регулируем или подходящ по размер гаечен ключ.

По време на компресионното обтягане разрязаният пръстен плътно обхваща тръбата, създавайки здраво и херметично съединение. Гайката с времето може да се разхлаби, затова тръбопроводите с този тип монтаж трябва редовно да се обслужват.

Съединенията са условно разглобяеми, тъй като могат да се разглобят, но фрагментът със затиснатия пръстен при нужда ще трябва да се премахне и да се монтира нов фитинг.

Изводи и полезно видео по темата

В зависимост от разположението на тръбопровода, диаметъра на изделията и условията за монтаж, Вие можете да изберете един или друг метод. Полезни съвети за тяхното приложение са представени в следващите видеоклипове.

Препоръки за пресоване на тръби с малък и голям диаметър:

Как се извършва запояването:

Преглед на всички видове фитинги:

Нюанси при запояването – практическо приложение:

Всеки начин за свързване на тръби има своите особености, които трябва да се вземат предвид още на етапа на проектиране. По-прости изглеждат технологиите за обтягане, докато за запояване са необходими опит и професионални умения.

Ако самостоятелното сглобяване на тръбопровода изглежда сложно, препоръчваме да поканите специалист за помощ и под негово ръководство да извършите монтажа на отоплителната мрежа от медни тръби.

Ако притежавате необходимия опит и знания за монтаж на медни тръбопроводи, споделете ги с нашите читатели. Може би са ви известни някои тънкости при монтажа, които не сме споменали в тази статия? Моля, оставете вашите коментари в разположения по-долу блок.
