Съединение на медни тръби: инструкции и сравнение на различни монтажни технологии

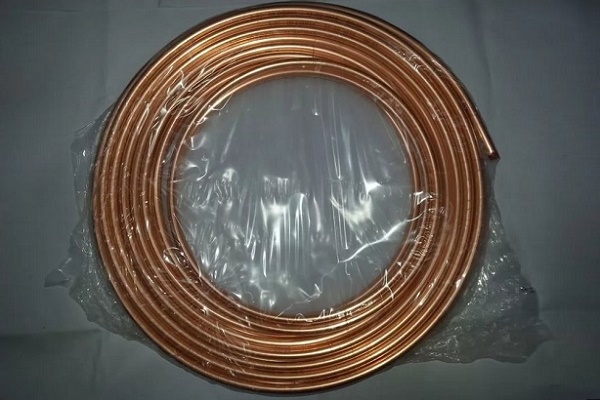

Тръбите от мед се използват при монтажа на системи за горещо водоснабдяване, студено водоснабдяване, климатизация, отопление, газоснабдяване. Те са скъпи, но са издръжливи, пластични, устойчиви на корозия. Но за да могат инженерните комуникации от тях да издържат десетилетия, свързването на медните тръби трябва да се извършва правилно.

Ние ще разкажем, по какъв начин се извършва устройството на медни тръбопроводи, които осигуряват херметичност на транспортираната среда или на циркулиращия топлоносител. В представената за запознаване статия подробно са описани монтажните технологии. С оглед на нашите съвети, изграждането на системите ще бъде изпълнено “отлично”.

Нюанси на работата с медни тръби

За извършване на монтажа на вътрешни тръбопроводи в къщата може да изберете тръба от пластмаса, металопластика или неръждаема стомана. Но само аналогът от мед е способен да издържи без проблеми и основен ремонт повече от половин век.

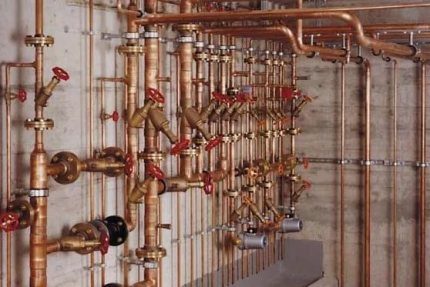

Правилно монтираните медни тръбопроводни системи на практика работят изправно през целия срок на експлоатация, който е определен за къщата или за апартаментния блок.

Използваните при монтажа фитинги и местата на свързване чрез запояване според статистиката на авариите се оказват по-надеждни, отколкото самите медни тръби – ако пробив в системата и се случи, то само на стената на тръбното изделие.

На медните тръби не са страшни дълготрайните топлинни натоварвания, хлорът и ултравиолетът. При замръзване те не се пукат, а при промяна на температурата на вътрешната среда (вода, отпадъчни води, газ) не променят своята геометрия.

За разлика от пластмасовите аналози, медните тръбопроводи не провисват. Пластмасата е податлива на разширение при високи температури, докато при медта подобно нещо не се случва по определение.

При тръбните медни изделия има два недостатъка – висока цена и мекота на метала. Въпреки това скъпотията на материала се изплаща с дългия срок на експлоатация.

А за да не се окаже, че стените на тръбите са повредени отвътре от ерозия, в системата задължително трябва да се инсталират филтри. Ако във водата няма замърсявания под формата на твърди частици, тогава и проблеми с разрушаване на тръбопроводи няма да възникнат.

Изисквания към обработката и заваряването на тръби

При работа с медни тръби е необходимо да се спазват следните правила:

1. Когато монтирате чрез запояване водопровод за студена или гореща вода, трябва да се изключи използването на оловен припой – оловото е твърде токсично.
2. Скоростта на водния поток трябва да не надвишава 2 м/с, иначе най-малките частици пясък или друго твърдо вещество постепенно ще започнат да разрушават стените на тръбата.
3. При използване на флюсове след завършване на монтажа, тръбопроводната система задължително подлежи на промиване – флюсът е агресивно вещество и ще допринесе за корозия на медните тръбни стени.
4. При запояване не трябва да се допуска прегряване на мястото на съединението – това може да доведе не само до образуване на нехерметична връзка, но и до загуба на здравина на медното изделие.
5. Преходите на тръбите от мед към други метали (стомана и алуминий) се препоръчва да се извършват посредством месинговани или бронзови преходни фитинги – в противен случай стоманените и алуминиевите тръби бързо ще започнат да корозират.
6. Грапавините (метални наслоявания) и неравностите по местата на рязане подлежат на задължително отстраняване – тяхното наличие води до образуване на турбулентни завихряния във водния поток, което допринася за ерозия и намаляване на експлоатационния срок на медния тръбопровод.
7. При подготовката на медни тръби за свързване категорично се забранява да се използват абразиви – останалите след монтажа вътре частици ще доведат до повреда на метала и образуване на фистула.

Ако в системата за водоснабдяване или отопление в дома освен медни има и тръби или елементи от други метали, то водният поток трябва да върви от тях към медта, а не обратното. Течението на водата от медта към стомана, цинк или алуминий ще доведе до бърза електрохимична корозия на участъците от тръбопровода, изработени от последните.

Медните тръби се режат и огъват без проблем, с тяхното свързване в единна тръбопроводна система може да се справи дори начинаещ майстор. Трябва само да се подберат подходящите инструменти и да се следват инструкциите.

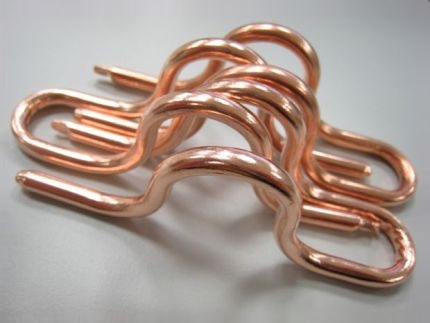

Благодарение на пластичността и здравината на метала, медните тръби без проблем се подлагат на рязане и огъване. Завъртането на тръбопровода може да се извърши както чрез използване на тръбогивачка, така и с помощта на фитинги. А за изграждане на разклонения и връзки с различни уреди съществуват множество детайли от топлоустойчиви пластмаси, месинг, неръждаема стомана и бронз.

За взаимодействието на медта с други метали

В повечето частни домове битовите водопроводи са изградени от стоманени и алуминиеви тръби. В отоплителните системи също присъстват радиатори от стомана или алуминий. Неправилното врязване в подобна инсталация на медни тръби крие значителни проблеми.

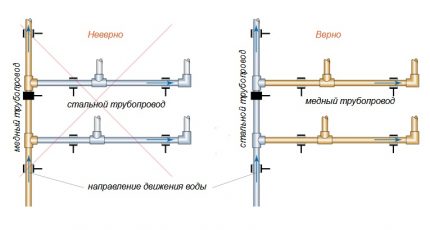

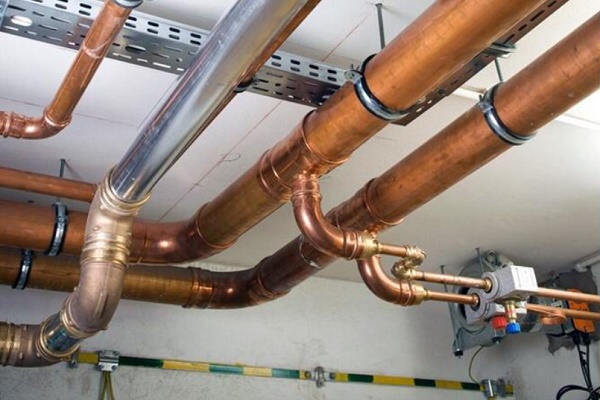

Според строителните норми, за да се избегнат корозионни процеси в тръбопровод от тръби от различни метали, водният поток трябва да бъде насочен към медта.

Най-оптималният вариант за монтаж е използването на тръби и уреди изключително от мед и нейните сплави. В момента без проблем могат да се намерят биметални алуминиево-медни радиатори, както и съответните фитинги и спирателна арматура. Да се съвместяват различни метали си струва само в крайни случаи.

Ако съвместяването е неизбежно, то медта трябва да бъде затваряща във веригата от елементи на тръбопровода. Невъзможно е да се лиши от способността да провежда електрически ток.

А при наличие дори на слаб ток този метал създава със стомана, алуминий и цинк галванични двойки, което неизбежно води до преждевременната им корозия. При монтажа на водопровод между тях задължително трябва да се вмъкват преходници от бронз.

Още един потенциален проблем – кислородът във водата. Колкото по-голямо е съдържанието му, толкова по-бързо корозират тръбите. Това се отнася за тръбопроводи както от един метал, така и направени от различни.

Не рядко собствениците на къщи допускат сериозна грешка, като често сменят топлоносителя в отоплителната система. Това само води до добавяне на напълно ненужни порции кислород. Най-добре е водата да не се сменя изцяло, а да се долива, когато възникне необходимост.

Избор на монтаж: разглобяем vs неразглобяем

За да се съединят медни тръби в единна тръбопроводна система, може да се използват няколко начина на свързване. Различни водопроводчици прилагат компресионни и прес фитинги, заваряване или спояване. Но преди сами да започнете работа, трябва да се определите – дали тръбопроводът да бъде неразглобяем или разглобяем.

Съществуват три монтажни технологии за свързване на тръби от мед:

• електрическо заваряване;
• спояване с помощта на горелка или електрически поялник;
• пресоване.

Всички тези технологии могат да бъдат приложени при формирането както на разглобяема, така и на неразглобяема система. Тук по-скоро става въпрос за използване на разнообразни фитинги и преходници, или отказ от тях.

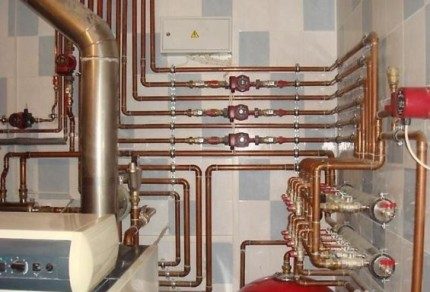

Ако конструкцията не може да се разглоби без разрушаване на отделните ѝ части, то тя се счита за неразглобяема – излиза по-евтино, но ремонтирането ѝ е по-трудно.

Ако тръбопроводната система трябва да бъде разглобяема, а също така и по-проста по отношение на ремонт и добавяне на нови елементи, то съединенията трябва да се правят разглобяеми.

За това се използват фитинги:

• компресионни;
• резбови;
• самофиксиращи се.

Разглобяемите съединения са по-лесни за изпълнение самостоятелно, може да се мине дори без спояване. Те не изискват от майстора прекалено висока квалификация.

Обаче подобни възли се нуждаят от постоянен преглед и дотегване на гайките, за да се изключат течове. Колебанията на налягане и температура в системата водят до отслабване на крепежните елементи. И от време на време се препоръчва да се дотегват.

Ако достъпът до медните тръби се планира да бъде затворен плътно с облицовка или бетонна замазка, то най-добре е да ги съединят в неразглобяема конструкция чрез спояване или заваряване. Такава система е по-надеждна, дълготрайна и устойчива на скъсвания.

На изделия от мед е забранено да се нанася резба. Този метал е твърде мек по структурата си. При изграждане на разглобяем тръбопровод всички резбови свързвания трябва да се правят посредством фитинги. Последните могат да се съединяват с медната тръба чрез пресоване или спояване.

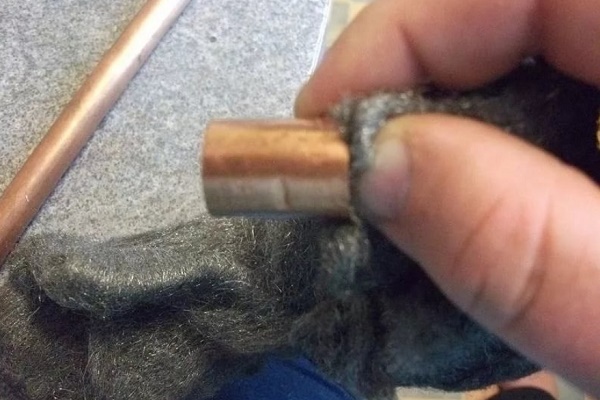

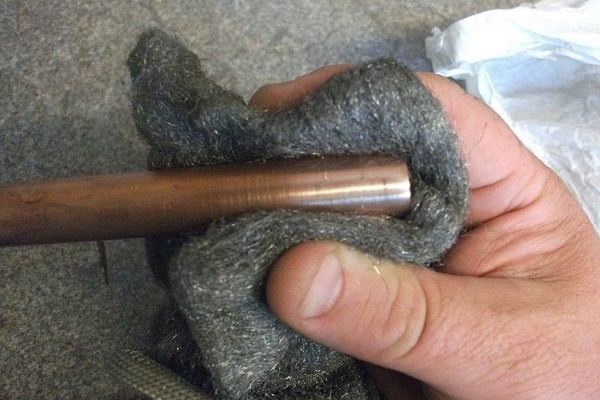

Преди изпълнението на съединенията медните тръби се подготвят по особен начин:

Три основни начина на свързване

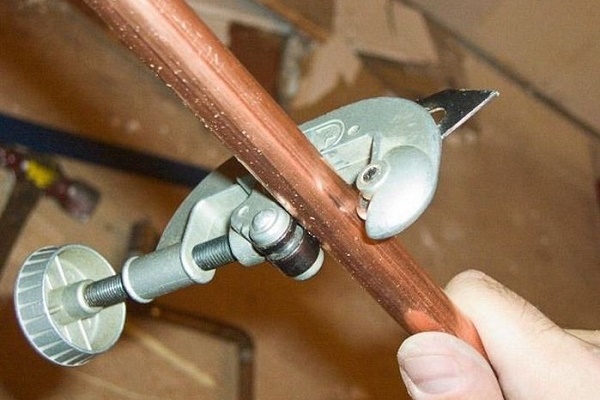

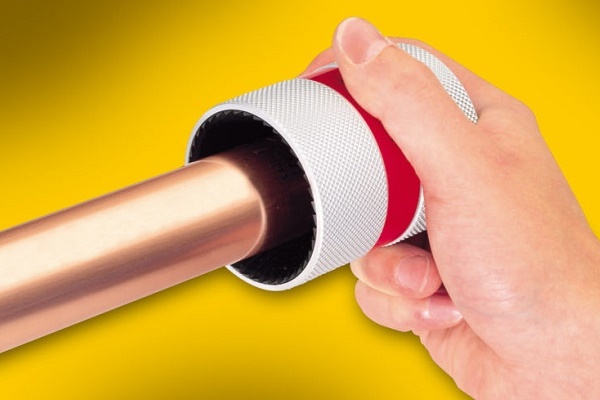

Преди да свържете отрязъците от медни тръби, е необходимо да ги нарежете според схемата на разводката и да ги подготвите. Ще са ви необходими тръборез или ножовка за метал, тръбогиб и пила. А за почистване на краищата няма да е излишна и дребнозърнеста шкурка.

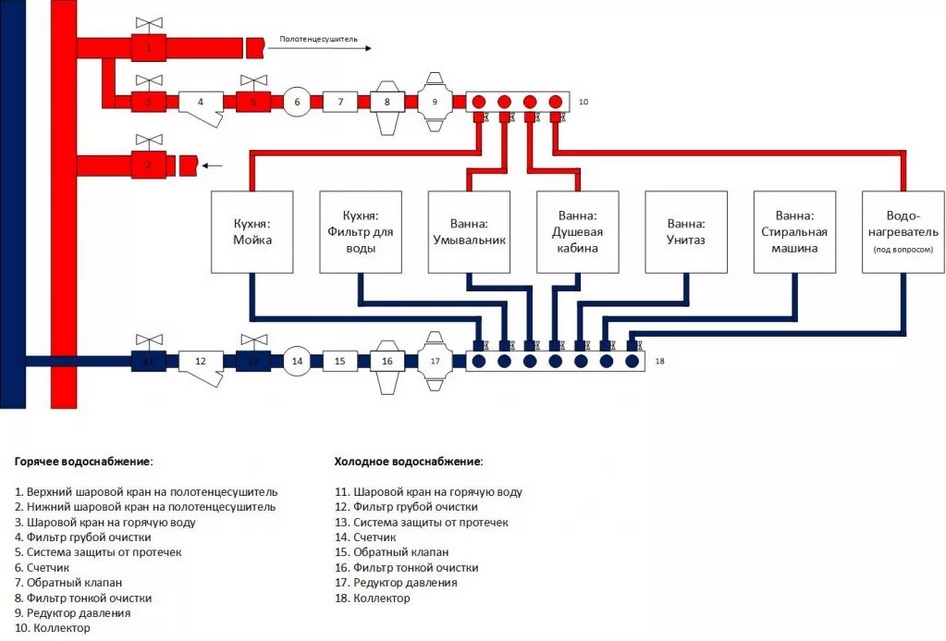

Не може да започнете монтажа без ясен план и чертеж на тръбопровода – това не е само въпрос на финансови разходи, но и на разбиране на обема на работата.

Само като имате схема на бъдещата тръбопроводна система, можете да изчислите необходимото количество консумативи. Трябва предварително да се определи къде и с какъв диаметър ще бъдат монтирани тръбите. Необходимо е ясно да се разбере и колко свързващи елементи ще са нужни за това.

Вариант #1: Заваряване на медни тръби

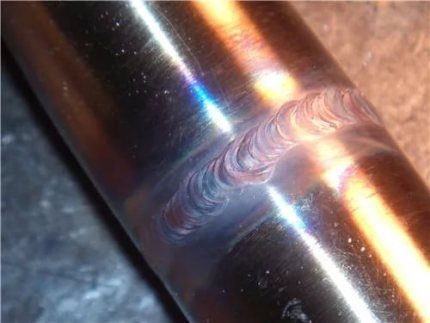

За извършване на автоматизирано или ръчно заваряване на медни тръби са необходими електроди и газ за създаване на защитна среда (азот, аргон или хелий). Също така ще е необходим апарат за заваряване на постоянен ток и в някои случаи горелка. Електродът може да бъде графитов, волфрамов, меден или въгленов.

Основният недостатък на тази монтажна технология са съществените разлики в характеристиките на получения шев и метала на тръбата. Те се различават по химичен състав, вътрешна структура, електро- и топлопроводимост. При неправилно изпълнение на заваряването съединението може впоследствие дори да се разпадне.

Поради легирането на медта в резултат на действието на раскислителя в електрода, заваръчният шев по много параметри се различава значително от основния заваряван метал.

Със заваряване медните тръби правилно ще може да свърже само квалифициран майстор. Тук са необходими определени познания и умения.

Този вариант на монтаж има множество технологични нюанси. Ако планирате всичко да правите сами и нямате опит с апарат за заваряване, по-добре е да използвате друг начин на свързване.

Вариант #2: Капилярно запояване

В битови условия медните тръби рядко се свързват чрез заваряване от водопроводчици. Това е твърде сложна, изискваща специализирани умения и трудоемка работа. По-лесно е да се използва методът на капилярното запояване с газова горелка или поялна лампа.

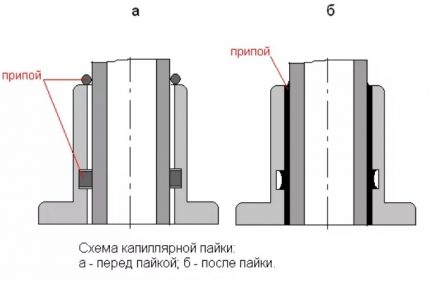

Технологията на спояване на медни тръби с припой се основава на капилярното покачване (просмукване) на последния след разтапяне по междината между две притиснати метални повърхности

Спряването на медни тръби бива:

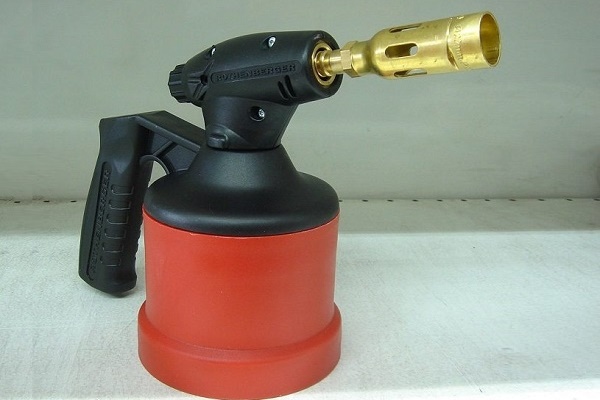

• нискотемпературно – използват се меки припои и поялна лампа;
• високотемпературно – прилагат се тугоплавки сплави и пропанова или ацетиленова горелка.

Особена разлика в крайния резултат тези методи за спояване на медни тръби нямат. Съединението и в двата случая е надеждно и устойчиво на разкъсване. Шевът при високотемпературния метод е малко по-здрав. Въпреки това, поради високата температура на газовата струя от горелката, се повишава рискът от прогаряне на метала на тръбната стена.

Припоите се използват на основа на калай или олово с добавка на бисмут, селен, мед и сребро. Въпреки това, ако тръбите се спояват за система за подаване на питейна вода, по-добре е да се откажете от оловния вариант поради неговата токсичност.

Различават се два метода за спояване на тръбопроводи от мед:

• гнездов;
• с помощта на фитинги.

Първият вариант предвижда разширяване на края на една от свързваните тръби със специален експандер. След това това разширение се поставя върху втората тръба, а съединението се споява с помощта на припой.

Разширяването на края се извършва така, че между външните и вътрешните стени на свързваните изделия да остане междина от 0,1–0,2 мм. Повече не е необходимо. Припоят по нея благодарение на капилярния ефект така или иначе ще запълни цялата налична празнина.

При тази технология е важно да не се повреди тръбата при разширяването. Ако тя е направена от твърда мед (R 290), ще трябва предварително да се изпече. При това металът в мястото на съединението придобива свойствата на мек аналог. Важно е да не се забравят тези промени при изчисляване на параметрите на работното налягане в тръбопровода.

Използването на специални фитинги за капилярно спояване позволява да се избегнат грешки със степента на разширение на тръбата при формирането на разширението, те са предварително настроени към необходимите размери

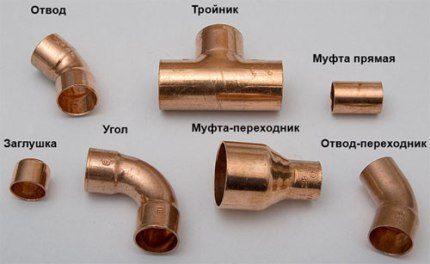

За да улесните ръчното спояване на елементи от меден тръбопровод, достатъчно е да закупите готови свързващи муфи, колена, тройници и заглушки. Те вече имат необходимата разширена част (раструб). Използването на тези части оскъпява монтажните работи, но значително ги улеснява.

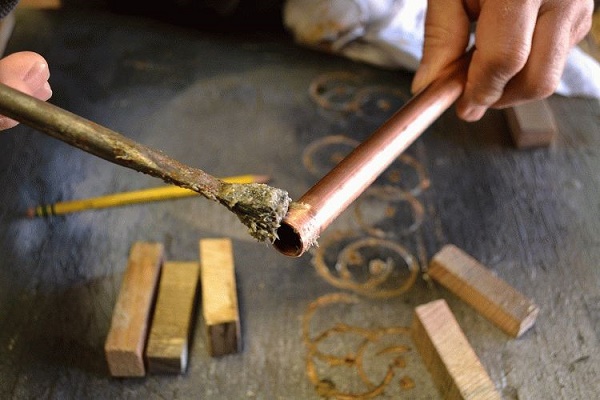

За почистване на метала в мястото на спояване и за смазване на припоя, краищата на свързваните тръби се покриват с флюс. Той трябва да се нанася само върху външните стени на тръбата. Разширените части (раструбите) и фитингите отвътре не се обработват с него. В това просто няма нужда.

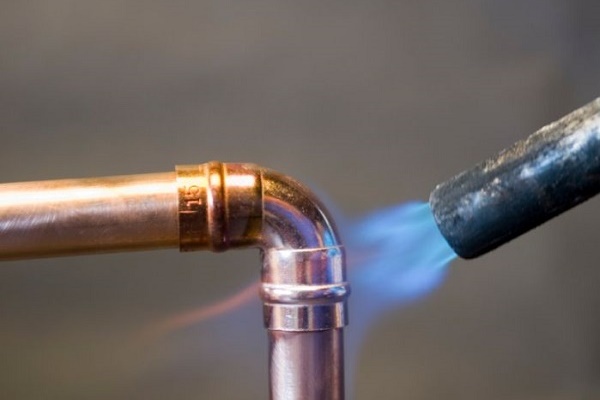

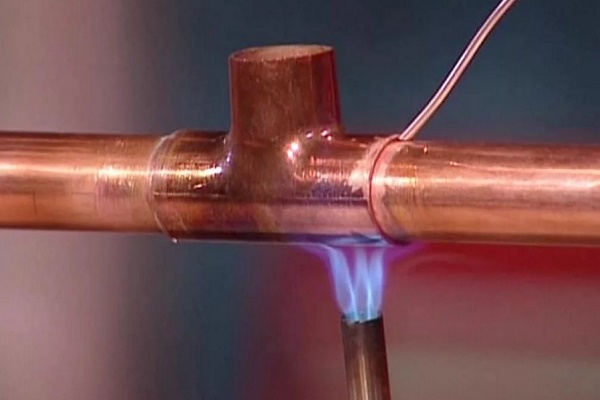

За извършване на спояване, тръбите се вкарват в разширената част и се нагряват с горелка. При достигане на необходимата температура до празнината се поднася припой. Той започва да се топи и да се втича навътре.

Ако в съединението попадне твърде много от него, той ще изтече от вътрешността на тръбопровода, което ще доведе до стесняване на вътрешния диаметър на тръбата. А при малък разход съединението ще се окаже недостатъчно споено.

Ако възникнат проблеми с използването на припоя, можете да използвате фитинги, в които той вече е в необходимите количества. За улесняване на работата, още в завода в тези съединителни елементи се поставя отвътре капилярен пояс от съответния сплав. Тази част трябва само да я поставите на тръбата и да я нагреете с горелка.

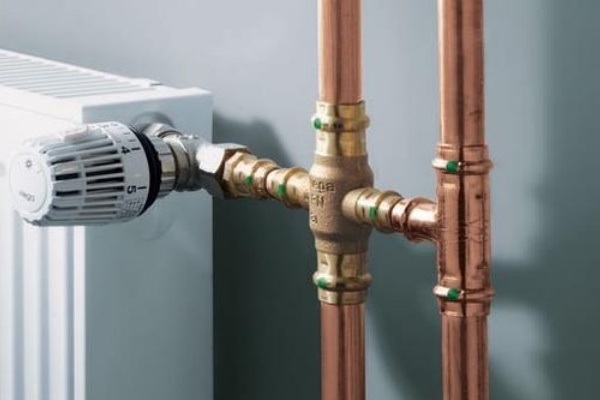

Вариант #3: Цангови фитинги и прес-муфи

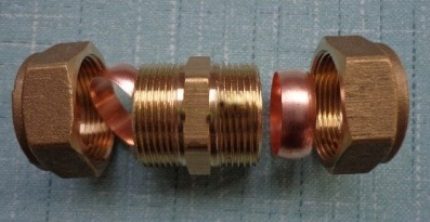

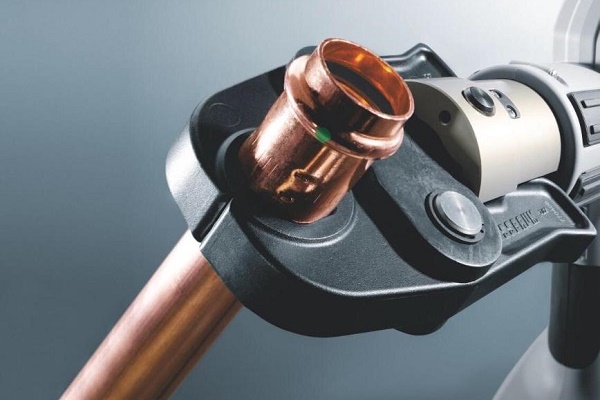

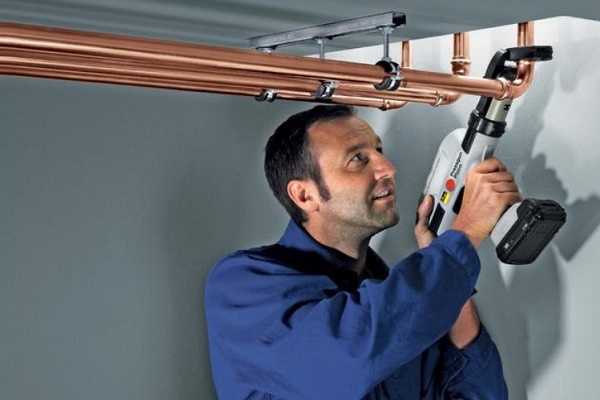

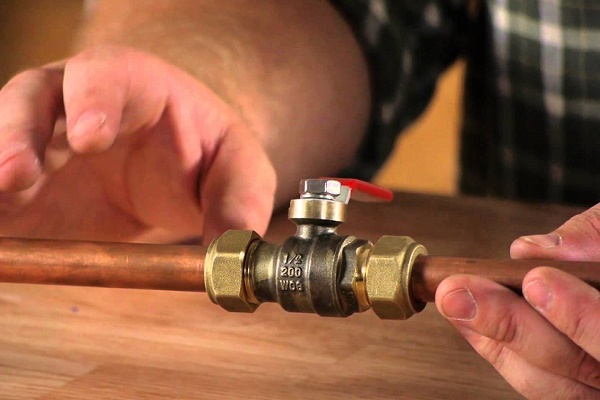

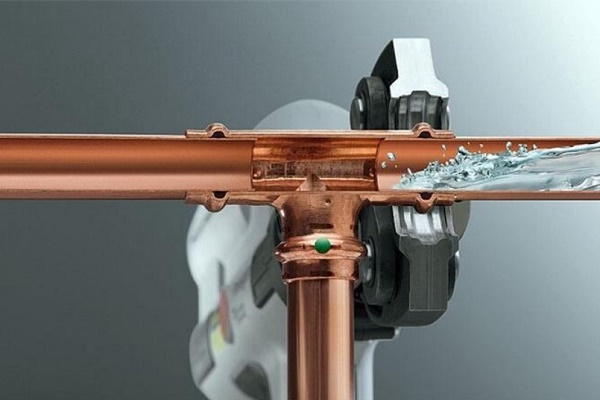

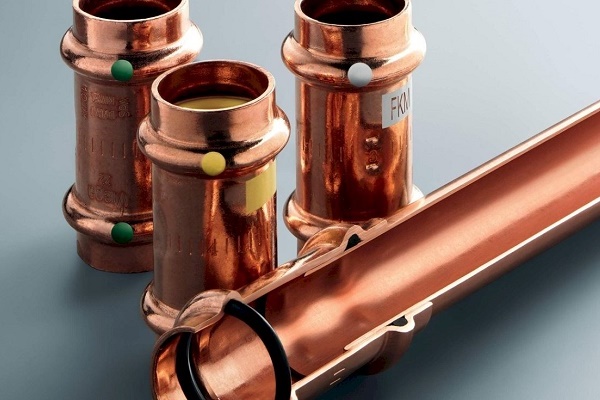

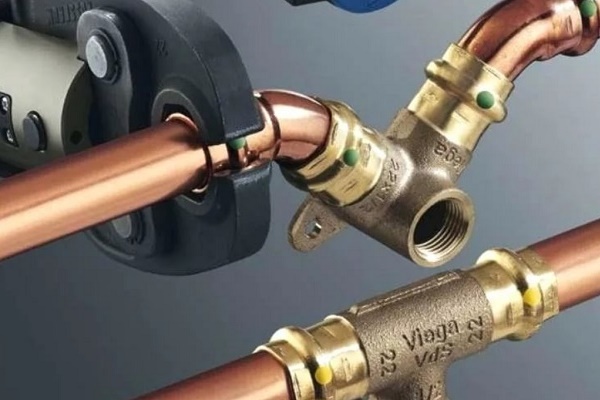

Неразглобяемо съединение на медни тръби можете да извършите и с помощта на пресмуфи или обжимни (цангови) фитинги. В тях вместо припой се използва уплътнителен пръстен. Първият вариант се затяга на тръбата със специални клещи, а вторият – с накидни гайки и ключ за тях.

При затягане на гайката краят на една медна тръба се притиска към друга. В резултат медта се притрива, създавайки здраво, без празнини съединение. Изтичания при използване на такива муфи са практически изключени.

Теоретично цанговият фитинг може да се разглоби и отново да се сглоби, но на практика е по-добре да не се прави това – здравината на съединението след такива процедури намалява.

За сглобяване и монтиране на меден тръбопровод ще е необходим специализиран тръборез, предназначен за разделяне на отрязъци именно от този вид материал. С ориентирите за избор на този инструмент ще ви запознае предложената от нас статия.

Изводи и полезно видео по темата

Как изглежда работата с тръби на практика, можете да видите в следващите видеоклипове.

Видео #1. Всичко за спояването на медни тръби с газова горелка:

Видео #2. Разбор на типични грешки при свързване на тръби от мед с мек припой:

Видео #3. Относно особеностите на монтажа на прес-фитинги:

Начините за свързване на медни тръби помежду им с фитинги са няколко. Едни от тях са по-лесни за изпълнение самостоятелно, а други ще струват по-евтино, но изискват специален инструмент. Нищо особено сложно в подобен монтаж няма.

Преди да се пристъпи директно към спояване на тръбопровода, струва си да се тренира в използването на горелката. По време на работа не трябва да се допуска прегаряне на медта.

Познати ли са Ви технологичните нюанси на свързване на медни тръби, които не са отбелязани в статията? Искате ли да разкажете как сте сглобили меден тръбопровод със собствените си ръце? Пишете, моля, коментари в блока по-долу, задавайте въпроси, споделяйте впечатления и снимки по темата.
